Tyxia 1701 - Fernbedienung DELTA DORE - Kostenlose Bedienungsanleitung

Produkttyp	Fernbedienung
Marke	Delta Dore
Modell	Tyxia 1701
Stromversorgung	Lithiumbatterie 3V CR2430
Sendefrequenz	868,7 MHz bis 869,2 MHz
Maximale Sendeleistung	<10 mW
Reichweite	Bis zu 300 m im freien Feld
Abmessungen (L x H x T)	46 x 121 x 10,7 mm
Schutzart	IP40
Betriebstemperatur	0 bis +55°C
Lagertemperatur	-10 bis +70°C
Isolationsklasse	III
Befestigung	Wandmontage oder auf ebener Fläche
Anzahl der Speicherpositionen	2 (1 und 2)
Hauptfunktionen	Hoch, runter, Stop, Speicherpositionen, Langsammodus
Funkzuordnung	Delta Dore Motoren und Tyxia Mikromodule
Maximale Anzahl Motoren	Bis zu 16 bei Zentralsteuerung
Wartung	Batterie wechseln (CR2430)
Sicherheit	Batterie nicht verschlucken, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	Batterie CR2430

Häufig gestellte Fragen - Tyxia 1701 DELTA DORE

Wie ordne ich die Fernbedienung einem Delta Dore Funkmotor zu?

Schalten Sie den Motor ein. Drücken Sie an der Fernbedienung gleichzeitig ∧ und ∨ für 3 Sekunden, bis die Anzeige blinkt. Lassen Sie los. Der erkannte Motor bewegt sich zweimal zur Bestätigung.

Wie ordne ich mehrere Motoren in einer Zentralsteuerung zu?

Versetzen Sie jeden Motor in den Anlernmodus (3 s Drücken der Fernbedienung oder über Tydom). Drücken Sie an der Tyxia-Fernbedienung ∧ und ∨ 3 s. Wenn die Anzeige langsam rot blinkt, drücken Sie gleichzeitig ∧ und ∨ 3 s, um die Gruppenanlernung zu starten. Die Jalousien bewegen sich kurz.

Wie speichere ich eine Speicherposition?

Positionieren Sie die Jalousie in der gewünschten Position. Drücken Sie gleichzeitig 1 und ∧ (oder 2 und ∧) für 3 Sekunden. Die Anzeige leuchtet rot, dann grün; die Jalousie bewegt sich kurz zur Bestätigung.

Was tun, wenn die rote Anzeige bei jedem Tastendruck mehrmals blinkt?

Die Batterie ist leer. Ersetzen Sie sie durch eine Lithiumbatterie 3V CR2430.

Wie lösche ich eine bestimmte Zuordnung?

Entfernen Sie die Frontabdeckung der Fernbedienung. Drücken Sie die Taste A (rote Anzeige blinkt). Drücken Sie ∧, um den zu löschenden Motor auszuwählen (die Jalousie bewegt sich). Drücken Sie ∨ zur Bestätigung. Drücken Sie A zum Beenden.

Wie lösche ich alle Zuordnungen?

Entfernen Sie die Frontabdeckung. Drücken Sie die Taste A (rote Anzeige blinkt). Drücken Sie gleichzeitig ∧ und ∨ für 3 Sekunden. Die Jalousien bewegen sich. Drücken Sie A zum Abschließen.

Die Fernbedienung ist verloren, wie ordne ich eine neue zu?

Schalten Sie die Stromversorgung des Motors für 10 Sekunden aus, dann wieder ein. Drücken Sie an der neuen Fernbedienung 2 Mal die Taste B, bis die Anzeige orange blinkt. Drücken Sie ∧ und ∨ 3 Sekunden, bis das Blinken aufhört. Der Motor ist im Anlernmodus, fahren Sie normal fort.

Wie befestige ich die Fernbedienung an der Wand?

Verwenden Sie die auf der Rückseite vorgesehenen Befestigungen. Befolgen Sie das Schema in der Anleitung zum Bohren und Schrauben. Die Fernbedienung kann auch auf einer ebenen Fläche abgelegt werden.

Welche Batterie verwenden und wie wechseln?

Verwenden Sie eine Lithiumbatterie 3V CR2430. Öffnen Sie das Batteriefach (abnehmbare Frontabdeckung), entnehmen Sie die alte Batterie und legen Sie die neue unter Beachtung der Polarität ein.

Wie aktiviere ich den Langsammodus zur Geräuschreduzierung?

Drücken Sie bei Tymoov RP2 Motoren lange (2 Sekunden) auf ∧ oder ∨, um im Langsammodus zu steuern.

BEDIENUNGSANLEITUNG Tyxia 1701 DELTA DORE

Technische Eigenschaften

• Spannungsversorgung: Lithium-Batterie CR2430, 3 V
  Schutzklasse III
  X3D-Sendefrequency: 868,7 MHz bis 869,2 MHz
• Maximale radio Leistung: < 10 mW
• Empfänger Kategorie II
• Funk-Reichweite bis zu 300 Meter in hindernisfreier Umgebung je nach Einsatzkombination (Reichweite vom Einbau und möglichen elektromagnetischen Störungen abhängig)
• Befestigung auf einer Halterung
• Abmessungen: 46 × 121 × 10,7 ~mm
• Schutzart: IP 40
• Betriebstemperatur: 0 bis +55 °C
• Lagertemperatur: -10 bis +70 °C
• Montage in normal verschmutzter Umgebung

Inhalt

1/ Einbauort/Befestigung 29

1.1 Wandbefestigung 29
1.2 Auf einem ebenen Untergrund 29

2/Funkzuordnung 30

2.1 Verein eines DELTA DORE Funkmotors auf individuelle Bestellung 30
2.2 Zuordnung eines Tyxia-Mikromodulempfängers auf individuelle Bestellung 32
2.3 Zusammenschluss mehrerer Delta-Dore-Funkmotoren oder Tyxia-Mikromodule zurzentralen Steuerung 32

3/ Speichern der Zwischenstellungen. 34

4/ Verwendung 35
5/Hilfe. 37

WARNING!

Die Batteriearf nichtverschlucktwerden.

Esbesteht dieGefahr vonVerzuzungen.

Dieses Produkt enthält eine

Knopfellenbatterie.

Wenn eine nopfzellenbatterie verschlucht wird, kann dies in nur 2 Stunden zu schweren inneren Verätzungen und zum Tod führen.

Bewahren Sie neue und verbrauchte

Batterien außerhalb der Reichweite von Kindern auf.

Verwenden Sie das Produkt nicht, wenn das Batteriefach nicht richtig schließt. Wenn Sie vermuten, dass die Batterie verschluckt oder auf andere Weise in den Körper gelangt ist, sollen den Sie umgehend einen Arzt aufsuchen.

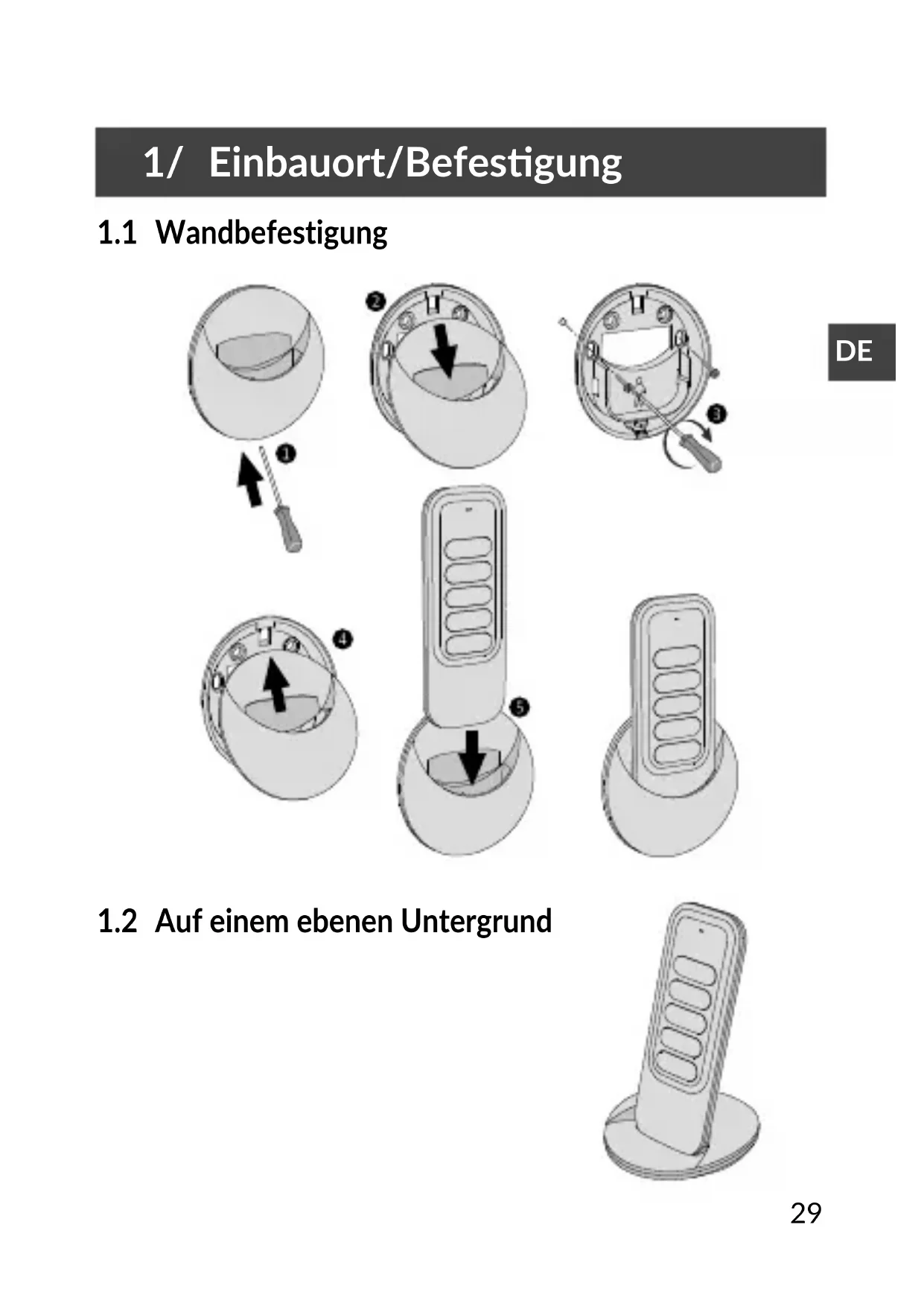

1/ Einbauort/Befestigung

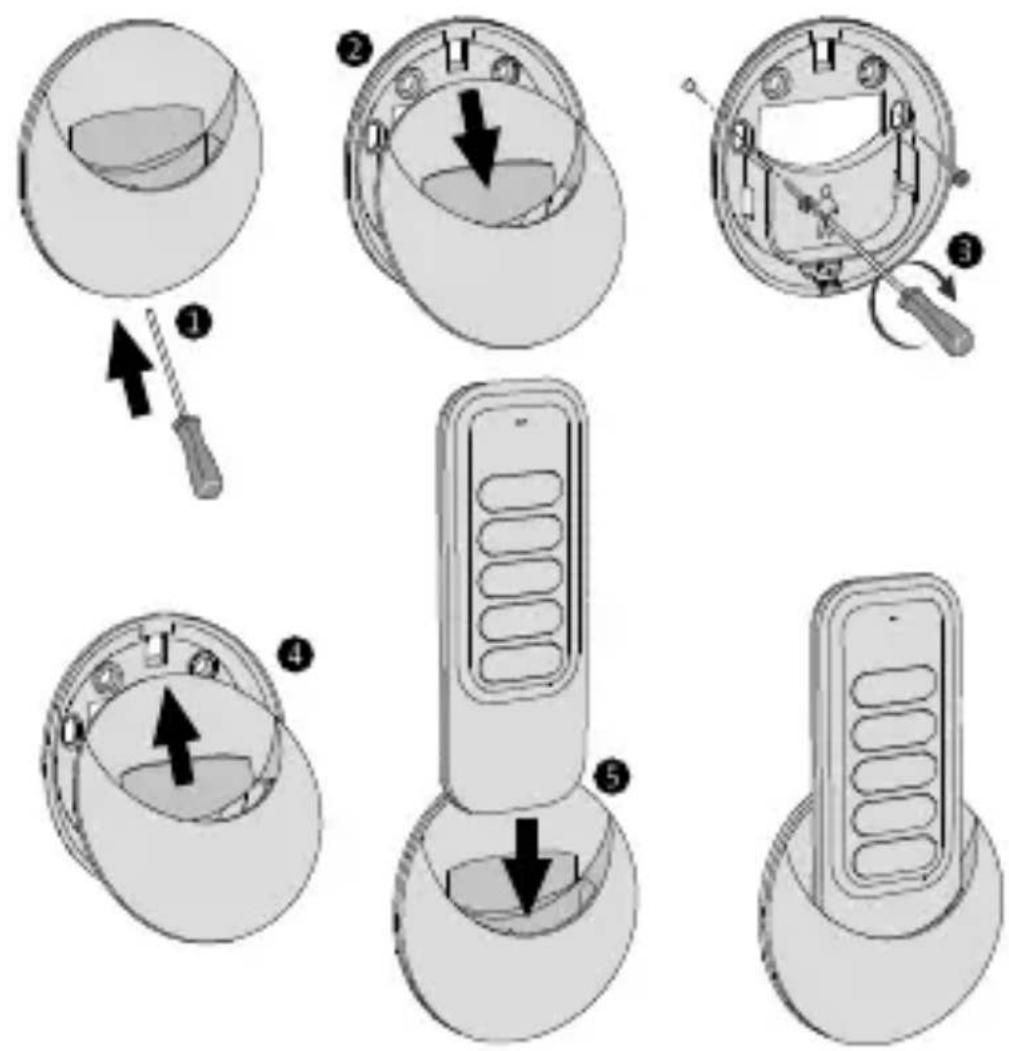

1.1 Wandbefestigung

DE

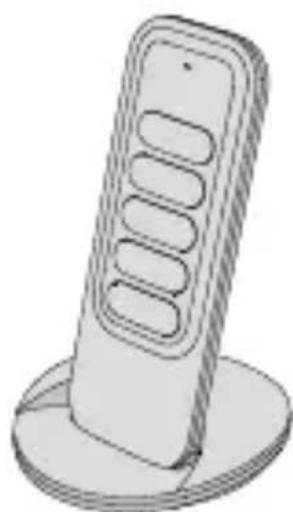

1.2 Auf einem ebenen Untergrund

2/ Funkzuordnung

Wenn Sie einen Solarmotor besitzen,esen Sieitte die entsprechende Bedienungsanleitung.

2.1 Verein eines DELTA DORE Funkmotors auf individuelle Bestellung

Beim Einschalten der Stromversorgung macht sich ein Motor, der noch nicht per Funk gekoppelt wurde, immer durch eine kurze Bewegung bemerkbar. Er ist 10 Minuten lang kopplungsbereit.

2.1.1 Wenn die Stromversorgung nur für einen Motor aktiviert wurde

1 Drücken Sie auf der Fernbedienung gleichzeitig 3 Sekunden auf und , bis die Kontrollleuche blinkt. Loslassen. Bei Erkennung des Motors leuchtet die Kontrollleuche kurz grün auf.
2 Nach einigen Sekunden bewegt sich der Rolladen 2-mal, um die Kopplung zu bestätigten und die Fernbedienung verlässt automatisch den Kopplungsmodus.
3 Nehmen Sie dann die Einstellung der Anschläge vor (siehe Bedienungsanleitung des Motors).

2.1.2 Wenn die Stromversorgung für mehrere Motoren aktiviert wurde

1 Drücken Sie auf der Fernbedienung gleichzeitig
3 Sekunden auf und , bis die rote Kontrolleuche blinkt. Loslassen.
Die Fernbedienung sicht die verschiedene Motoren. Die Kontrollleuche blinking (blitzt) rot und anschließene grün, sobald ein neuer Motor erkannt wurde.
Sobald die Kontrollleuchte langsam rot blinkt, drücken Sie so oft wie nötig auf , um den zu koppelnden Motor auszuwahlen.
Der entsprechende Rolladen bewegt sich kurz.
Sobald der Motor gefunden wurde, drücken Sie auf.
4 Nach einigen Sekunden bewegt sich der Rolladen 2-mal kurz, um die Kopplung zu bestätigten.
5 Um den Kopplungsmodus zu verlassen, 3 Sekunden auf drücken.
6 Nehmen Sie dann die Einstellung der Anschläge vor (siehe Bedienungsanleitung des Motors).

2/ Funkzuoordnung

2.2 Zuordnung eines Tyxia-Mikromodulempfängers auf individuelle Bestellung

1 Schalten Sie den Empfänger ein und versetzen Sieihn in den Kopplungsmodus, indem Sie die Taste 3 Sekunden lang gedrückt halten, bis die rote Kontrollleuchte blinkt. Dann loslassen.
2 Drücken Sie auf der Fernbedienung gleichzeitig 3 Sekunden auf und , bis ihre rote Kontrollleuchte blinkt. Loslassen. Wenn der Empfänger erkannt wird, leuchtet die Kontrollleuchte kurz grün auf und der Empfänger hört auf zu blinken. Der Rolladen bewegt sich kurz, um die Kopplung zu bestätigen. Die Fernbedienung verlässt den Kopplungsmodus automatisch.

2.3 Zusammenschluss mehrerer Delta-Dore-Funkmotoren oder Tyxia-Mikromodule zurzentralen Steuerung

Wichtig: Wenn Sie mehrere Motoren mit der Fernbedienung koppeln, haben Sie über diese keinen Zugriff mehr auf die Einstellungen der Anschläge.

Wenn Sie mehr als 16 Tyxia-Motoren/Mikromodule in einerzentralen Steuerung verknüpfen möchten, scannen Sie diesen QR-Code für weitere Informati onen.

DE

1 Stellen Sie sicher, dass die Motoren kopplungsbereit sind (3 Sekunden lang die Taste auf ihrer individuellen Fernbedienung gedrück halten oder über die Tydom-App). und/oder Versetzen Sie die Empfänger in den Kopplungsmodus (ihre Taste 3 Sekunden lang gedrück halten oder über die Tydom-App).
2 Drücken Sie auf der Fernbedienung gleichzeitig 3 Sekunden auf und , bis die Kontrollleuche blinkt. Loslassen. Die Fernbedienung sicht die verschiedene Motoren oder Empfänger. Die Kontrollleuche blinkt (blitzt) rot und anschließend kurz grün, bis ein neuer Empfänger erkannt wurde.
Sobald die Kontrollleuchte der Fernbedienung langsam rot blinkt, gleichzeitig 3 Sekunden lang auf und drücken, bis sich die Rolläden kurz bewegen, dann loslassen.

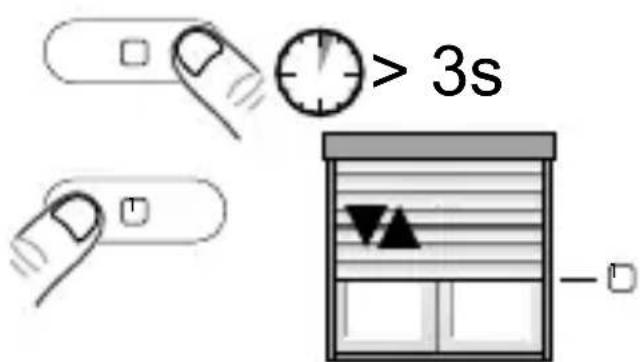

3/ Speichern der Zwischenstellungen

Sie konnen über die Fernbedienung bis zu

2 Zwischenstellungen speichern: 1 und 2.

12 Bewegen Sie den Rolladen in die Position, die einer der Lieblingspositionen entspricht, die Sie speichern möchten.
3 Drücken Sie 3 Sekunden auf 1 + oder 2 + , um die Positi on zu speichern.

Die Kontrollleuchte leuchtet rot und dann grün, wenn der Motor/Empfänger die Informati on erhalten hat.

Der Rolladen schaltet sich kurz ein, um die Speicherung zu bestäti gen. Lassen Sie wieder los.

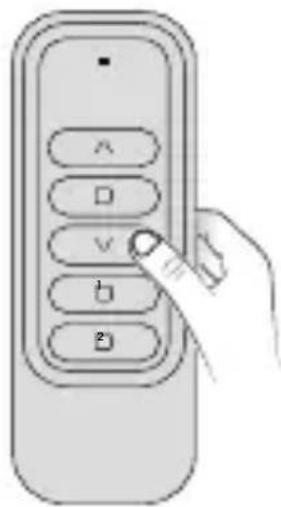

4/ Verwendung

• Zum Hochfahren auf drücken, zum Herunterfahren auf .

Auf drücken, um den/die Rolladen/Rolläden anzuhalten.

Die Kontrollleuchte leuchtet rot und dann grün, wenn der Motor/Empfänger die Informati on erhalten hat.

• Drücken Sie auf 1, um die 1. Zwischenstellung einzustellen (falls diese gespeichert wurde).
• Drücken Sie auf 2, um die 2. Zwischenstellung einzustellen (falls diese gespeichert wurde).

Steuerung im langsamen Modus (Motoren Tymoov RP2):

Um den Gerauschpegel zu reduzieren, können Sie den Motor im langsamen Modus steuern. Drücken Sie dazu lang (2 Sekunden) auf oder

5/ Hilfe

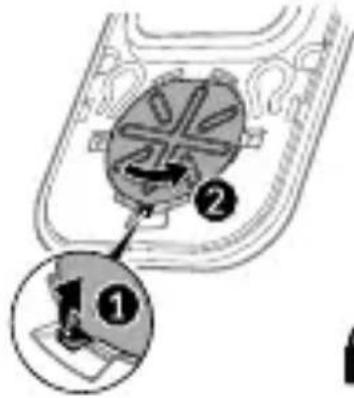

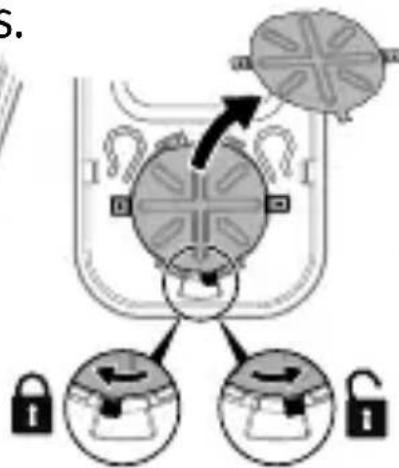

Die rote Kontrollleuchte blinkt mehrmals nach jedem Tastendruck.

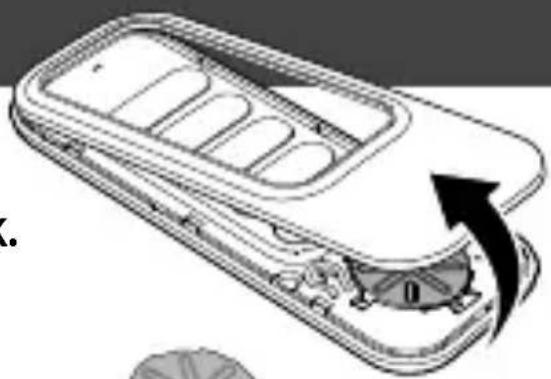

Die Batt erie ist leer.

Tauschen Sie die Batt erie aus.

• Eine Zuordnung Löschen

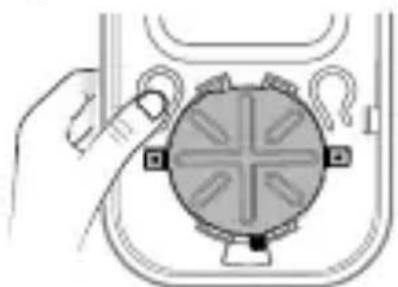

• Nehmen die Vorderseite der Fernbedienung ab.

• Drücken Sie auf die Taste A. Die rote Kontrollleuche blinkt (Blitzlicht).

• Drücken Sie mehrmals auf um den zu loschenden Motor (bzw. Empfänger) einzuschalten.

• Drücken Sie auf die Taste ∨. Der Rolladen schaltet sich ein.
• Drücken Sie auf die Taste A, um zu verlassen.
• Alle zugeordneten Komponentenlöschen

Löschen aller Zuordnungen der Fernbedienung.

• Nehmen die Vorderseite der Fernbedienung ab.
• Drücken Sie auf die Taste A.

Die rote Kontrollleuche blinkt (Blitzlicht).

• Drücken Sie gleichzeitig 3 Sekunden auf die Tasten

und . Die Rolläden schalten sich ein.

• Drücken Sie auf die Taste A, um zu verlassen.
• Sie haben ihre Fernbedienung verloren oder sie Funktioniert nicht mehr.

Anfangsbedingung: Die verlorene Fernbedienung war einem einzigen Motor (bzw. Empfänger) zugeordnet.

Schalten Sie die Stromversorgung des Motors aus, warten Sie 10 Sekunden und schalten Sie den Motor dann wieder ein.Mit einer neuen Fernbedienung:

• Drücken Sie 2-mal auf die Taste B, bis die Kontrolleuche orange blinkt.
• Drücken Sie 3 Sekunden auf und, bis die Kontrollleuche nicht mehr blinkt. Der Motor (bzw. Empfänger) verfügt über keine Zuordnung mehr.
• Wiederholen Sie die Zuordnungsschritte, um die neue Fernbedienung zuzuordnen.
  Die grüne Kontrollleuche blinkt nach einem kurzen Druck auf die Taste B nicht.
• Der Fernbedienung sind mehrere Motoren zugeordnet. In diesen Fall haben Sie keinen Zugang auf die Einstellungsmodi. Für die Einstellungen darf die Fernbedienung nur einem einzigen Motor zugeordnet sein.

DE
