Producttype	Afstandsbediening
Merk	Delta Dore
Model	Tyxia 1701
Voeding	Lithium 3V CR2430 batterij
Zendfrequentie	868,7 MHz tot 869,2 MHz
Maximaal radiovermogen	<10 mW
Radiobereik	Tot 300 m in vrije veld
Afmetingen (B x H x D)	46 x 121 x 10,7 mm
Beschermingsgraad	IP40
Bedrijfstemperatuur	0 tot +55°C
Opslagtemperatuur	-10 tot +70°C
Isolatieklasse	III
Bevestiging	Aan de muur of op een vlakke ondergrond
Aantal favorietstanden	2 (1 en 2)
Hoofdfuncties	Omhoog, omlaag, stop, favorietstanden, langzame modus
Radio-associatie	Delta Dore motoren en Tyxia micromodules
Maximaal aantal motoren	Tot 16 in gecentraliseerde besturing
Onderhoud	Vervang de lege batterij (CR2430)
Veiligheid	Batterij niet inslikken, buiten bereik van kinderen houden
Reserveonderdelen	CR2430 batterij

Veelgestelde vragen - Tyxia 1701 DELTA DORE

Hoe koppel ik de afstandsbediening aan een Delta Dore radiomotor?

Zet de motor onder spanning. Druk op de afstandsbediening tegelijkertijd op ∧ en ∨ gedurende 3 seconden tot het lampje knippert. Laat los. De gedetecteerde motor beweegt twee keer ter bevestiging.

Hoe koppel ik meerdere motoren in gecentraliseerde besturing?

Zet elke motor in koppelmodus (3 s indrukken op de afstandsbediening of via Tydom). Op de Tyxia afstandsbediening druk op ∧ en ∨ 3 s. Wanneer het lampje langzaam rood knippert, druk tegelijkertijd op ∧ en ∨ 3 s om de groepsassociatie te starten. De jaloezieën bewegen kort.

Hoe sla ik een favorietstand op?

Plaats de jaloezie in de gewenste stand. Druk tegelijkertijd op 1 en ∧ (of 2 en ∧) gedurende 3 seconden. Het lampje brandt rood, daarna groen; de jaloezie beweegt kort ter bevestiging.

Wat te doen als het rode lampje meerdere keren knippert bij elke druk?

De batterij is leeg. Vervang deze door een Lithium 3V CR2430 batterij.

Hoe verwijder ik een specifieke associatie?

Verwijder het voorpaneel van de afstandsbediening. Druk op toets A (rood lampje knippert). Druk op ∧ om de te verwijderen motor te selecteren (de jaloezie beweegt). Druk op ∨ om te bevestigen. Druk op A om af te sluiten.

Hoe verwijder ik alle associaties?

Verwijder het voorpaneel. Druk op toets A (rood lampje knippert). Druk tegelijkertijd op ∧ en ∨ gedurende 3 seconden. De jaloezieën bewegen. Druk op A om te eindigen.

De afstandsbediening is verloren, hoe koppel ik een nieuwe?

Schakel de stroom van de motor 10 seconden uit, dan weer inschakelen. Druk op de nieuwe afstandsbediening 2 keer op toets B tot het oranje lampje knippert. Druk op ∧ en ∨ 3 seconden tot het knipperen stopt. De motor is in koppelmodus, ga normaal verder.

Hoe bevestig ik de afstandsbediening aan de muur?

Gebruik de bevestigingen aan de achterkant. Volg het schema in de handleiding om te boren en schroeven. De afstandsbediening kan ook op een vlakke ondergrond worden geplaatst.

Welke batterij gebruiken en hoe vervangen?

Gebruik een Lithium 3V CR2430 batterij. Open het batterijvak (verwijderbaar voorpaneel), verwijder de oude batterij en plaats de nieuwe met inachtneming van de polariteit.

Hoe activeer ik de langzame modus om geluid te verminderen?

Voor Tymoov RP2 motoren, druk lang (2 seconden) op ∧ of ∨ om in langzame modus te bedienen.

GEBRUIKSAANWIJZING Tyxia 1701 DELTA DORE

• Voeding door lithiumbatterij
• CR2430

• 3V

• Klasse III isolatie

• Zendfrequentie X3D: 868,7 MHz tot 869,2 MHz
• Maximaal radio vermogen < 10 mW
• Categorie receptor II
• Zendbereik van tot 300 meter meter in open veld, afhankelijk van de aangesloten toestellen (het bereik kan variieren in functie van deplaatsingsomstandigheden en de elektromagnetische omgeving)
• Bevestiging op beugel
• Afmetingen: 46 × 121 × 10,7 ~mm
• Beschermingsindex: IP 40
  Bedrijfstemperatuur: 0 tot +55^
• Opslagtemperatuur: van -10 °C tot +70 °C
• Plaatsing in een omgeving met een normale verruiling

Inhoudsopgave

1/ Plaatsing/Bevestiging 41

1.1 Wandmontage 41
1.2 Op een vlakke ondergrond 41

2/ Radiokoppeling 42

2.1 Koppeling van een DELTA DORE-radiomotor op individuele bestelling. 42
2.2 Koppeling van een Tyxia-micromoduleontvanger op individuele bestelling. 44
2.3 Vereniging van verschillende DELTA DORE-radiomotoren of Tyxia-micromodules in gecentraliseerde besturing. 44

3/ Favorite posities opslaan 46

4/ Gebruik 47

5/ Ondersteuning 49

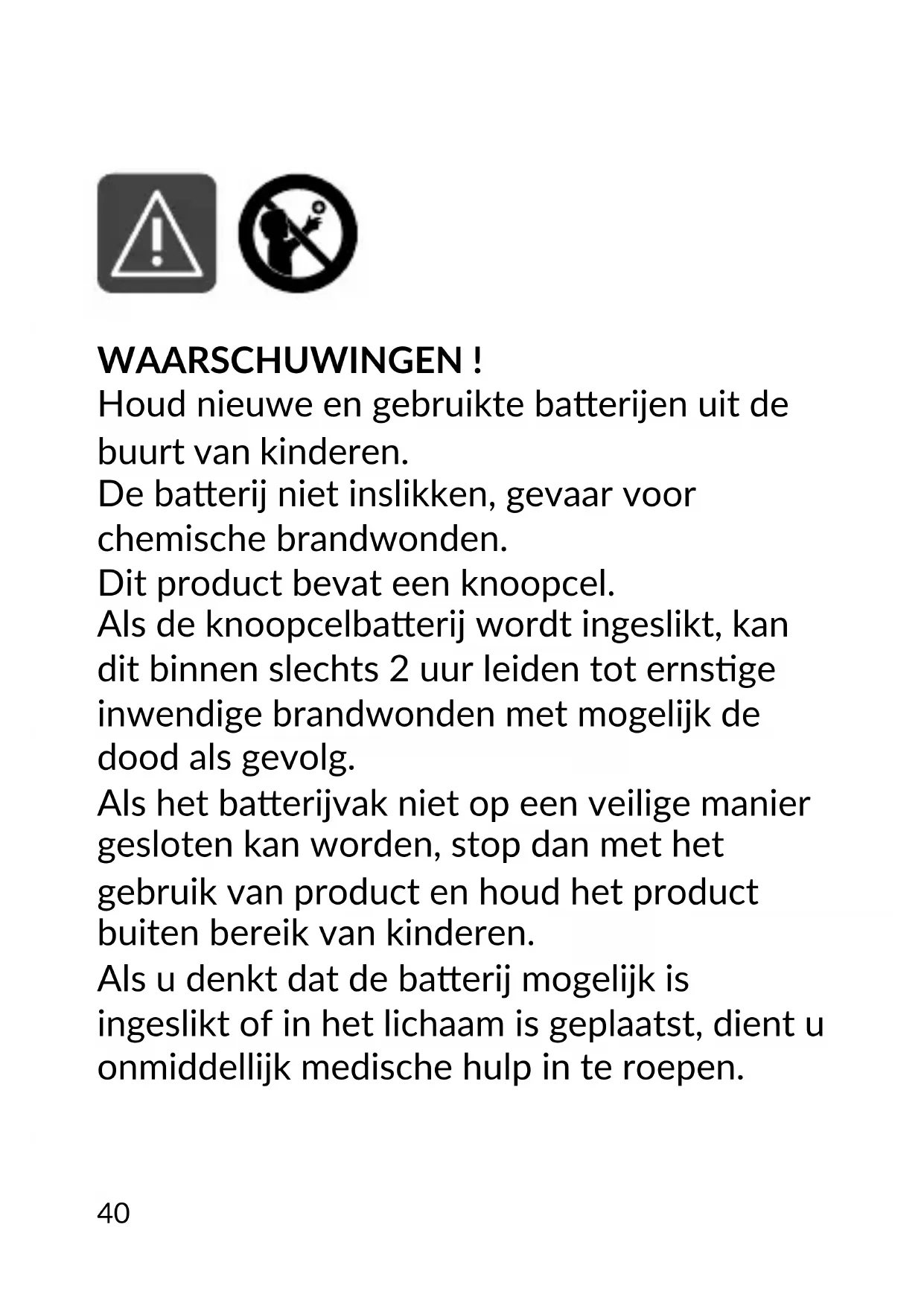

WAARSCHUWINGEN!

Houd neue en gebruike batterijen uit de buurt van kinderen.

De batterij nicht inslikken, gevaar voor chemische brandwonden.

Dit product bevat een knoopcel.

Als de knoopcelbatterij worden ingeslikt, kan dit binnen slechts 2aar leiden tot ernstige inwendige brandwonden met möglichk dedood als gevolg.

Als het batterijvak Niet op een veilige manier gesloten kan worden, stop dan met het gebruik van product en houd het product buiten bereik van kinderen.

Als u denkt dat de batterij möglichk is ingeslikt of in het lichaam is geplaatst, dient u onmiddelijk medische hulp in te roepen.

1/ Plaatsing/Bevestiging

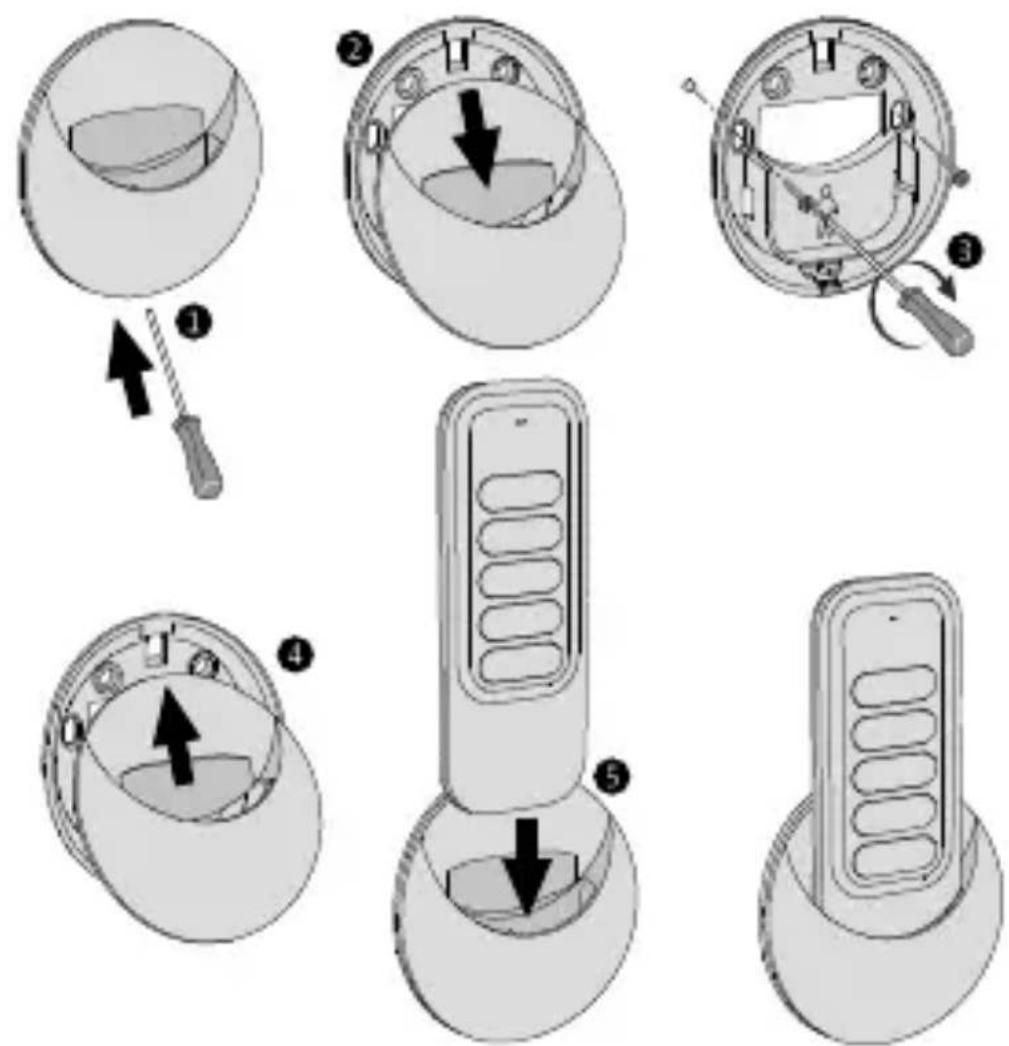

1.1 Wandmontage

NL

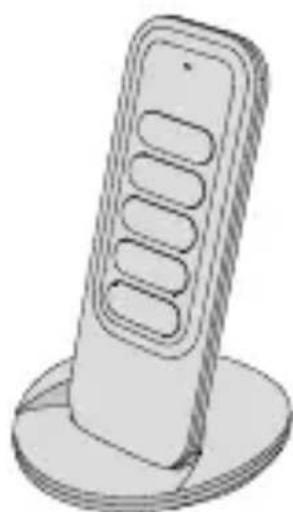

1.2 Op een vlakke ondergrund

2/ Radiokoppeling

Raadpleeg de handleiding als u een motor op zonne-energie hebt.

2.1 Koppeling van een DELTA DORE-radiomotor op individuele bestelling

Wanneer een motor die nog nooit via radio werden gekoppeld onder spanning worden gebracht, geeft die dit.altijd met een korte beweging aan. De motor wacht gedurende 10 minutes op een koppeling.

2.1.1 Als eén enkele motor onder spanning staat

1 Druk gedurende 3 seconden simultaan op en op de afstandsbediening, tot het lampje knippert. Laat los.
Wanneer de motor wordt gedetecteerd, za het lampje kort groen oplichten.
2 Na enkele seconden treedt het rolluik 2 keer in werkung om de koppeling te bevestigen en de afstandsbediening verlaat de koppelingsmodus automatisch.
3 Ga daarna verder met de instellingen van de eindaanslagen (zie handleiding van de motor).

2.1.2 Als meertere motoren onder spanning staan

1 Druk gedurende 3 seconden simultaan op en op de afstandsbediening, tot het rode lampje knippert. Laat los. De afstandbediening zoekt de verschillende motoren. Het rode lampje knippert (flits), cervolgens worden het even groen zodra een neue motor worden gedetecteerd.
Zodra het lampje langzaam rood knippert, drukt u zo vaak als nodig op om de motor die u wilt koppelen te selecteren. Het rolluik beweegt even.
3 Wanneer de motor gezonden is, drukt u op
4 Na enkele seconden treedt het rolluik 2 koer kort in werkung om de koppeling te bevestigen.
5 Om de koppelingsmodus te verlaten, drukt u 3 seconden op.
Ga daarna verder met de instellingen van de eindaanslagen (zie handleiding van de motor).

2/ Radiokoppeling

2.2 Koppeling van een Tyxia-micromoduleontvanger op individuele bestelling

Voed de ontvanger en stel in koppelingsmodus door 3 seconden op de toets te drukken tot het rode lampje knippert. Laat daarna los.
Druk gedurende 3 seconden simultaan op en op de afstandsbediening, tot het rode lampje knippert. Laat daarna los. Wanner de ontvanger gedetecteerd wordt, gaat het lampje kort groen aan en de ontvanger stopt met knipperen.

Het rolluik treedt kort in werkung om de koppeling te bevestigen. De afstandsbediening verlaat de koppelingsmodus automatisch.

2.3 Vereniging van verschillende DELTA DORE-radiomotoren of Tyxia-micromodules in gecentraliseerde besturing

Belangrijk: als u meerdere motoren aan de afstandsbediening koppelt, hebt u via deze afstandsbediening geen toegang meer tot deinstallingen van de eindaanslagen.

Als u meer dan 16 Tyxia-motoren/ micromodules wilt koppelen aan gecentraliseerde besturing, scan dan deze QR-code voor meer informati e.

NL

Stel de motoren in op wachten op koppeling (druk 3 seconden op de toets van hun individuele afstandsbediening of via de Tydom-app).

en/of

Stel de motoren in koppelingsmodus (druk 3 seconden op hun toets of via de Tydom-app).

Druk 3 seconden simultaan op en op de afstandsbediening, tot het lampje knippert. Laat los. De afstandbediening zoekt de verschillende motoren of ontvangers. Het rode lampje knippert (fl its), cervolgens wordt het even groen wanner een neue ontvanger worden gedetecteerd.
3 Zodra het lampje van de afstandsbediening langzaam rood knippert, drukt u 3 seconden simultaan op en tot de lampjes kort in werkig treden. Laat daarna los.

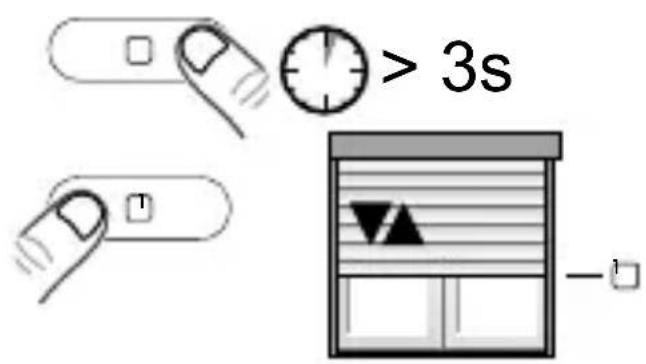

3/ Favoriete positi es opslaan

Via de afstandsbediening=knt u tot 2 favoriete positi es opslaan: en.

1 2 Verplaats de sluiter waar de positie die overeenkomt met een van de favoriete posities die u wilt opslaan.
3 Druk 3 seconden op 1 + of 2 + om de positi e te registraren.

Het lampjelicht rood op en verwolgens groen, dit betekent dat de motor/ontvanger de informati e heeft ontvangen. Het rolluik wordt kortstondig ingeschakeld om het registrareren te bevesti gen. Laat de toets los.

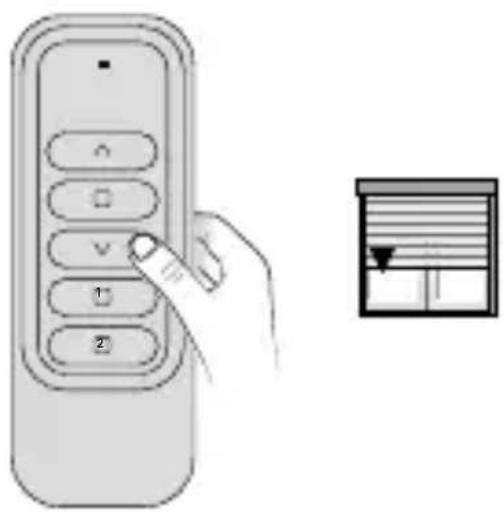

4/ Gebruik

• Druk op om omhoog te gaan, op om maar beneden te gaan.

Druk op om het/de rolluik(en) te stoppen. Het lampjelicht rood op en verwolgens groen, dit betekent dat de motor/ontvanger de informati e heeft ontvangen.

NL

• Druk op 1 om de favoriete positi e 1 in te stellen (indien opgeslagen).

• Druk op 2 om de favoriete positi e 2 in te stellen (indien opgeslagen).

Bediening in langzame modus (Tymoov RP2-motoren): Om het geluidsniveau te verminderen,(Int 2 seconden) ingedrukt te houden.

5/ Ondersteuning

• Het rode lampje knippert meerdere keren bij elke druk op de knop.

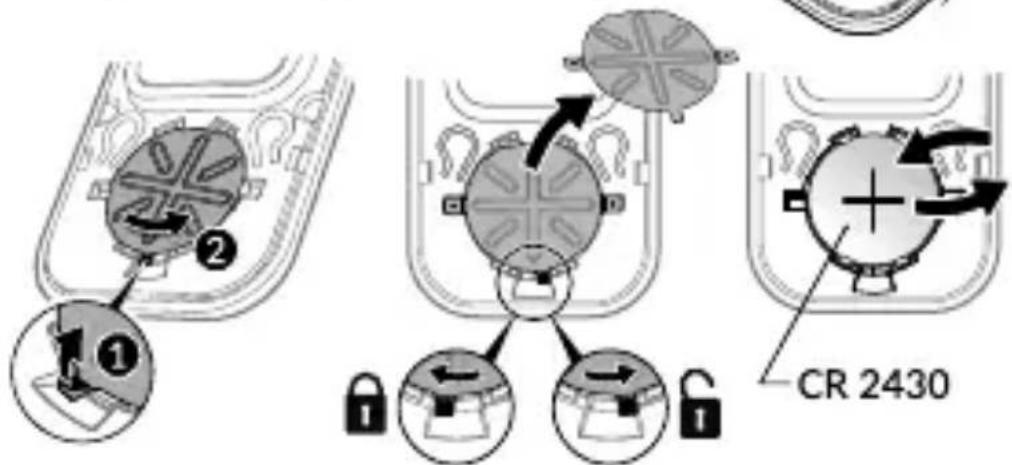

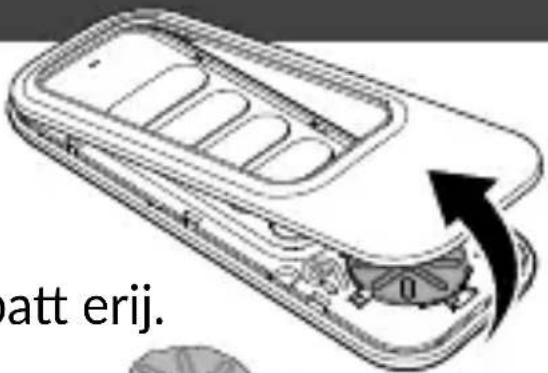

De batt erij is leeg. Vervang de batt erij.

• Een verbinding verwijderen

• Verwijder de voorzijde van de afstandsbediening.

• Druk op de knop A. Het rode lampje knippert (f1 ash).
• Druk achtereenvolgens op om de motor die u wilt verwijderen (ontvanger) in te schakelen.
• Druk op de toets ∨. Het rolluik worden geacti veerd.
• Druk op A om te verlaten.
• Alle koppelingen wollen

Om de afstandsbediening leeg te makes van elke koppeling.

• Verwijder de voorzijde van de afstandsbediening.

• Druk op de knop A. Het rode lampje knippert (fl ash).

• Druk gelijktijdig 3 seconden op en V.

De rolluiken gaan omhoog/omlaag.

• Druk op A om te verlaten.

• U bent de afstandsbediening kwijt of deze is defect

Voor aanvang: De verloren afstandsbediening werden verbonden met een enkele motor (ontvanger).

Schakel de stroom maar de motor UIT, wacht 10 seconden en schakel de stroom dan waar in.Met de neue afstandsbediening:

• Druk 2 keer op B, totdat het orangje lampje knippert.
• Druk op en ∨ gedurende 3 seconden totdat het stopt met knipperen.

De motor (ontvanger) is nicht verbonden.

• Herhaal de stappen voor vereniging met uw(AP) afstandsbediening

• De groene LED knippert nicht na een korte druk op de knop B.

• Er zijn verschillende motoren gekoppeld aan de afstandsbediening. In dit geval heeft u geen toegang tot het instellingsmenu.

Om in te stellen, mag de afstandsbediening slechts aan een motor worden gekoppeld.
