Type de produit	Télécommande
Marque	Delta Dore
Modèle	Tyxia 1701
Alimentation	Pile Lithium 3V CR2430
Fréquence d'émission	868,7 MHz à 869,2 MHz
Puissance radio maximale	<10 mW
Portée radio	Jusqu'à 300 m en champ libre
Dimensions (L x H x P)	46 x 121 x 10,7 mm
Indice de protection	IP40
Température de fonctionnement	0 à +55°C
Température de stockage	-10 à +70°C
Classe d'isolement	III
Fixation	Murale ou sur surface plane
Nombre de positions favorites	2 (1 et 2)
Fonctions principales	Monter, descendre, stop, positions favorites, mode lent
Association radio	Moteurs Delta Dore et micromodules Tyxia
Nombre max de moteurs	Jusqu'à 16 en commande centralisée
Entretien	Changer la pile usée (CR2430)
Sécurité	Ne pas ingérer la pile, tenir hors de portée des enfants
Pièces détachées	Pile CR2430

FOIRE AUX QUESTIONS - Tyxia 1701 DELTA DORE

Comment associer la télécommande à un moteur radio Delta Dore ?

Mettez le moteur sous tension. Sur la télécommande, appuyez simultanément sur ∧ et ∨ pendant 3 secondes jusqu'à ce que le voyant clignote. Relâchez. Le moteur détecté s'actionne deux fois pour confirmer.

Comment associer plusieurs moteurs en commande centralisée ?

Mettez chaque moteur en attente d'association (appui 3 s sur leur télécommande ou via Tydom). Sur la télécommande Tyxia, appuyez sur ∧ et ∨ 3 s. Quand le voyant clignote lentement rouge, appuyez simultanément sur ∧ et ∨ 3 s pour lancer l'association groupée. Les volets s'actionnent brièvement.

Comment enregistrer une position favorite ?

Positionnez le volet à la position souhaitée. Appuyez simultanément sur 1 et ∧ (ou 2 et ∧) pendant 3 secondes. Le voyant s'allume rouge, puis vert ; le volet s'actionne brièvement pour confirmer.

Que faire si le voyant rouge clignote plusieurs fois à chaque appui ?

La pile est usée. Remplacez-la par une pile Lithium 3V CR2430.

Comment effacer une association spécifique ?

Retirez la face avant de la télécommande. Appuyez sur la touche A (voyant rouge clignote). Appuyez sur ∧ pour sélectionner le moteur à effacer (le volet s'actionne). Appuyez sur ∨ pour confirmer. Appuyez sur A pour sortir.

Comment effacer toutes les associations ?

Retirez la face avant. Appuyez sur la touche A (voyant rouge clignote). Appuyez simultanément sur ∧ et ∨ pendant 3 secondes. Les volets s'actionnent. Appuyez sur A pour terminer.

La télécommande est perdue, comment associer une nouvelle ?

Coupez l'alimentation du moteur 10 secondes, puis remettez sous tension. Sur la nouvelle télécommande, appuyez 2 fois sur la touche B jusqu'à voyant orange clignotant. Appuyez sur ∧ et ∨ 3 secondes jusqu'à arrêt du clignotement. Le moteur est en mode association, procédez normalement.

Comment fixer la télécommande au mur ?

Utilisez les fixations prévues au dos. Suivez le schéma de la notice pour percer et visser. La télécommande peut aussi être posée sur une surface plane.

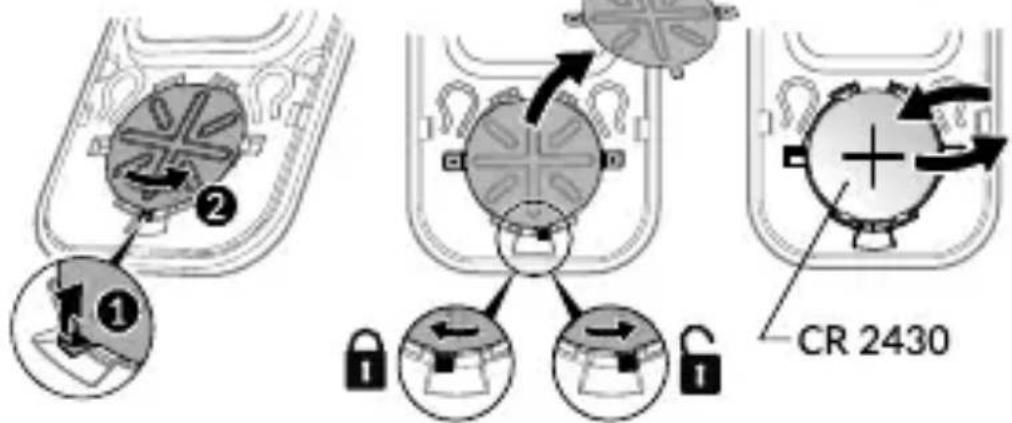

Quelle pile utiliser et comment la changer ?

Utilisez une pile Lithium 3V CR2430. Ouvrez le compartiment à piles (face avant amovible), retirez l'ancienne pile et insérez la nouvelle en respectant la polarité.

Comment activer le mode lent pour réduire le bruit ?

Pour les moteurs Tymoov RP2, appuyez longuement (2 secondes) sur ∧ ou ∨ pour piloter en mode lent.

MODE D'EMPLOI Tyxia 1701 DELTA DORE

Caracteristiques techniques

• Alimentation par pile Lithium 3V, CR2430
  Isolement classe III
• Fréquence d'émission X3D : 868,7 MHz à 869,2 MHz
• Puissance radio maximale < 10 mW
• Récepteur de catégorie II
• Portée radio jusqu'à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnetique)
  Fixation murale
• Dimensions : 46 x 121 x 10,7 mm
• Indices de protection : IP 40
• Température de fonctionnement: 0 à +55°C
• Température de stockage: -10 à +70°C
• Installation en milieu normalement pollué

Sommaire

1/ Emplacement / Fixation............5

1.1 Fixé au mur. 5
1.2 Posé sur une surface plane 5

2/ Association radio 6

2.1 Association d'un moteur radio DELTA DORE en commande individuelle 6
2.2 Association d'un récepteur micromodule Tyxia en commande individuelle .....8
2.3 Association de plusieurs moteurs radio DELTA DORE ou micromodules Tyxia en commande centralisée 8

3/ Enregistrer les positions favorites 10

4/Utilisation 11

5/Aide. 13

AVERTISSEMENT!

Ne pas ingérer l'accumulateur, risque de brûlure chimique.

Ce produit contient un accumulateur bouton.

En cas d'ingestion, l'accumulateur bouton, peut causer des brûlures internes sévères en à peine 2 heures qui peuvent être mortelles.

Conserver les accumulateurs neufs et usages hors de portée des enfants.

Si le compartment de l'accumulateur ne se ferme pas de manière sure, ne plus utiliser le produit et le tenir hors de portée des enfants.

En cas de soupçon d'ingestion d'un accumulateur ou d'introduction dans une partie quelconque du corps, demander immédiatement un avis Médical.

1/ Emplacement / Fixation

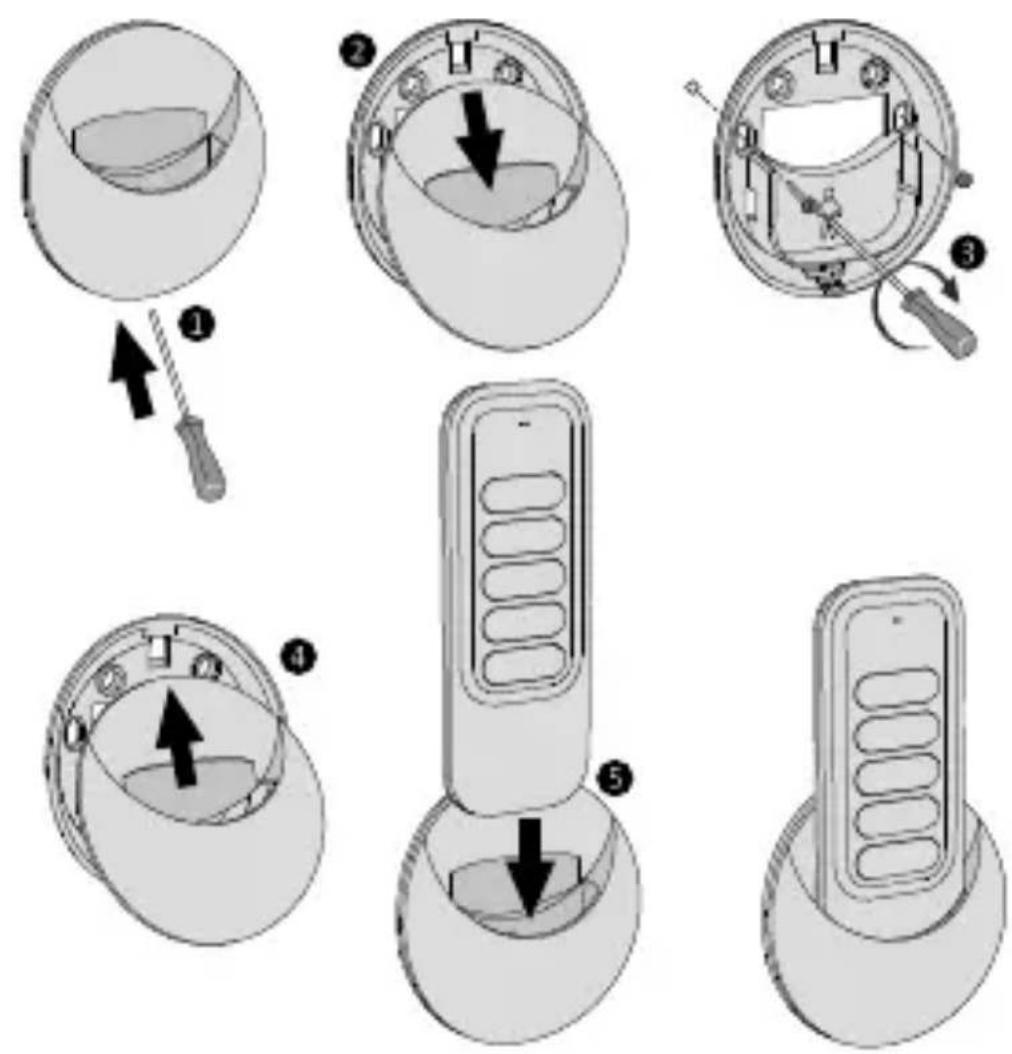

1.1 Fixé au mur

FR

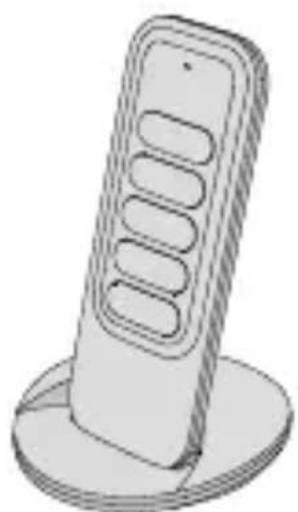

1.2 Posé sur une surface plane

2/ Association radio

Si vous étés en possession d'un moteur solaire, se référer à sa notice.

2.1 Association d'un moteur radio DELTA DORE en commande individuelle

A la mise sous tension, un moteur vierge d'association radio se signale toujours par un mouvement bref. Il est en attente d'association pendant 10 minutes.

2.1.1 Si un seul moteur est sous tension

1 Sur la télécommande, appuyez simultanément sur et pendant 3 secondes, jusqu'à ce que levoyant clignote. Relâchez.
Lorsque le moteur est détecté, le voyant s'allume vert brievement.
2Aprèsquelques secondes,le volet s'actionne 2 fois pour confirmer l'association et la telecommande sort automatiquement du mode association.
3 Procedez ensuite aux réglages des butées (voir notice du moteur).

2.1.2 Si plusieurs moteurs sont sous tension

FR

1 Sur la télécommande, appuyez simultanément sur et pendant 3 secondes, jusqu'à ce que le voyant rouge clignote. Relâchez. La télécommande recherche les différents moteurs. Sonvoyantclignote (flash) rouge,puis brievement vert des qu'un nouveau moteur est détecté.
Dès que levoyant clignote lentement rouge,appuyez autant de fois que nécessaire sur pour selectionner le moteur à associer.
Le volet correspondant s'actionne brievement.
3 Une fois le moteur trouve, appuyez sur
4Aprèsquelles secondes,le volet s'actionne 2 fois pour confirmer l'association.
Pour sortir du mode d'association, appuyez 3 secondes sur .
6 Procedez ensuite aux réglages des butées (voir notice du moteur).

2/ Association radio

2.2 Association d'un récepteur micromodule Tyxia en commande individuelle

Alimentez et mettez le récepteur en mode association en appuyant 3 secondes sur sa touche jusqu'à ce que son voyant rouge clignote, puis relâchéz.
Sur la télécommande, appuyez simultanément sur et pendant 3 secondes, jusqu'à ce que son voyant rouge clignote, puis relâchéz.

Lorsque le récepteur est détecté, le voyant s'allume vert brievement et le récepteur s'arrête de clignoter.

Le volet s'actionne brievement pour confirmer l'association. La télécommande sort automatiquement du mode association.

2.3 Association de plusieurs moteurs radio DELTA DORE ou micromodules Tyxia en commande centralisée

Important: si vous associez plusieurs moteurs à la télécommande, vous n'aurez plus accès aux réglages des butées à partir de cette-ci.

Si vous souhaitez associier plus de 16 moteurs /micromodules Tyxia en commande centralisée, scannez ce QR Code pour plus d'informati ons.

FR

1 Mett ez les moteurs en att ente d'associati on (appui 3 secondes sur la touche de leur telecommande individuelle ou via l'application on Tydom).

et/ou, mett ez les récepteurs en mode associati on (appui 3 secondes sur leur touche ou via l'appli Tydom).

Sur la télécommande, appuyez simultanément sur et pendant 3 secondes, jusqu'à ce que le voyant clignote. Relâchez. La télécommande recherche les différents moteurs ou récepteurs. Sonvoyant clignote (f1 ash) rouge, puis brievement vert des qu'un nouveau récepteur est détecté.

3 Dès que levoyant de la télécommande clignote lentement rouge, appuyez simultanément 3 secondes sur et jusqu'à ce que les volets s'acti onnent brièvement, puis relâchéz.

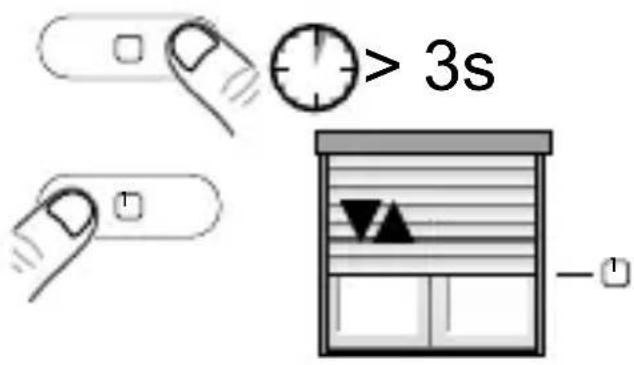

3/ Enregistrrer les positifs favorites

Vous pouvez enregistrer jusqu'à 2 positifs favorites à partir de la télécommande :

1 et 2.

1 2 Mett ez le volet dans la positi on correspondante à l'une des positi ons favorites que vous souhaitez enregistrer.
3 Appuyez simultanément 3 secondes sur 1 + ou 2 + pour enregistrer la positi on.

Levoyant de la télécommande s'allume rouge, puis vert si le moteur/recepteur a bien reçu l'informati on. Le volet s'actionne brievement pour confirmer l'enregistrement. Relâchez.

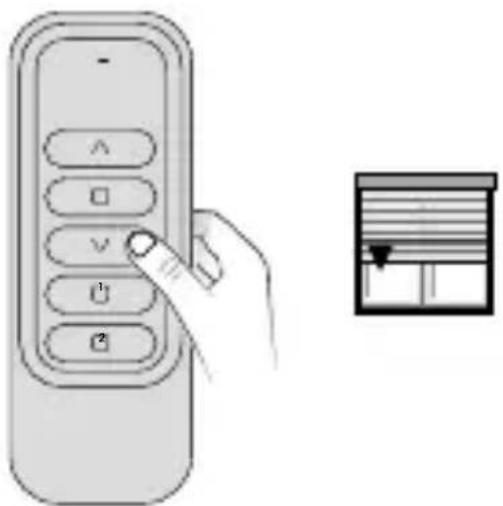

4/ Uti lisati on

• Appuyez sur pour monter, sur pour descendre.
  Appuyez sur pour stopper le(s) volet(s).
  Le voyageant s'allume rouge, puis vert si le moteur/recepteur a bien reçu l'informati on.

FR

• Appuyez sur ① pour att eindre la positi on favorite 1 (si elle a eté enregistrée).
• Appuyez sur 2 pour att eindre la positi on favorite 2 (si elle a ete enregistrree).

Commande en mode lent (moteurs Tymoov RP2):
Afin de réduire le niveau sonore, vous pouvez piloter le moteur en mode lent par un appui prolongé sur ∧ ou ∨ (2 secondes).

5/ Aide

Levoyant rouge clignote plusieurs fois à chaque appui sur une touche.

La pile est usée. Changez la pile.

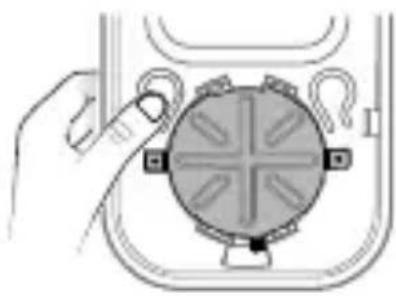

• Eff acer une associati on

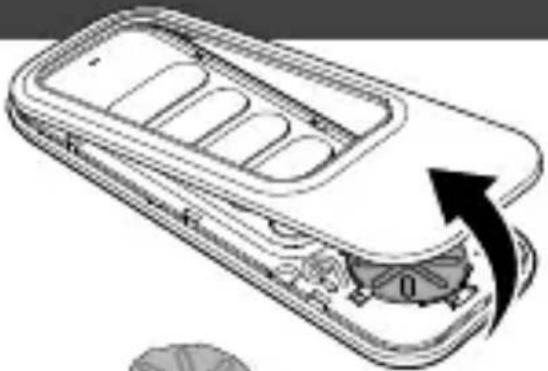

• Enlevez la face avant de la télécommande.

• Appuyez sur la touche A.

Levoyant rouge clignote (f1 ash).

• Appuyez successivement sur pour acti onner le moteur (récepteur) à eff acer.
• Appuyez sur la touche ∨. Le volet s'acti onne.
• Appuyez sur la touche A pour sortir.

• Eff acer toutes les associati ons

Pour rendre la télécommande vierge d'associati on.

• Enlevez la face avant de la télécommande.
• Appuyez sur la touche A. Levoyant rouge clignote.
• Appuyez simultanément 3 secondes sur les touches

et . Les volets s'actionnent.

• Appuyez sur la touche A pour partager.
• Voiture télécommande est perdue ou hors d'usage

Condition initiale :

La télécommande perdue n'était associée qu'à un seul moteur.

Coupez l'alimentation du moteur, attendez 10 secondes, puis remettez le moteur sous tension.

A partir d'une nouvelle télécommande :

• Appuyez 2 fois sur la touche B, jusqu'à ce que levoyant clignote orange.
• Appuyez sur et pendant 3 secondes jusqu'à l'arrêt du clignotement.

Le moteur est de nouveau en mode association

• Recommencez les opérations d'association à partir de votre nouvelle télécommande
• Levoyant vert ne clignote pas après un appui bref sur la touche B.
• Plusieurs moteurs sont associés à la télécommande.

Vous n'avez pas accès aux modes de réglage dans ce cas.

Pour les réglages, la télécommande ne doit être associée qu'à un seul moteur.
