MANUALE UTENTE Tycam 2100 DELTA DORE

Guida di installazione

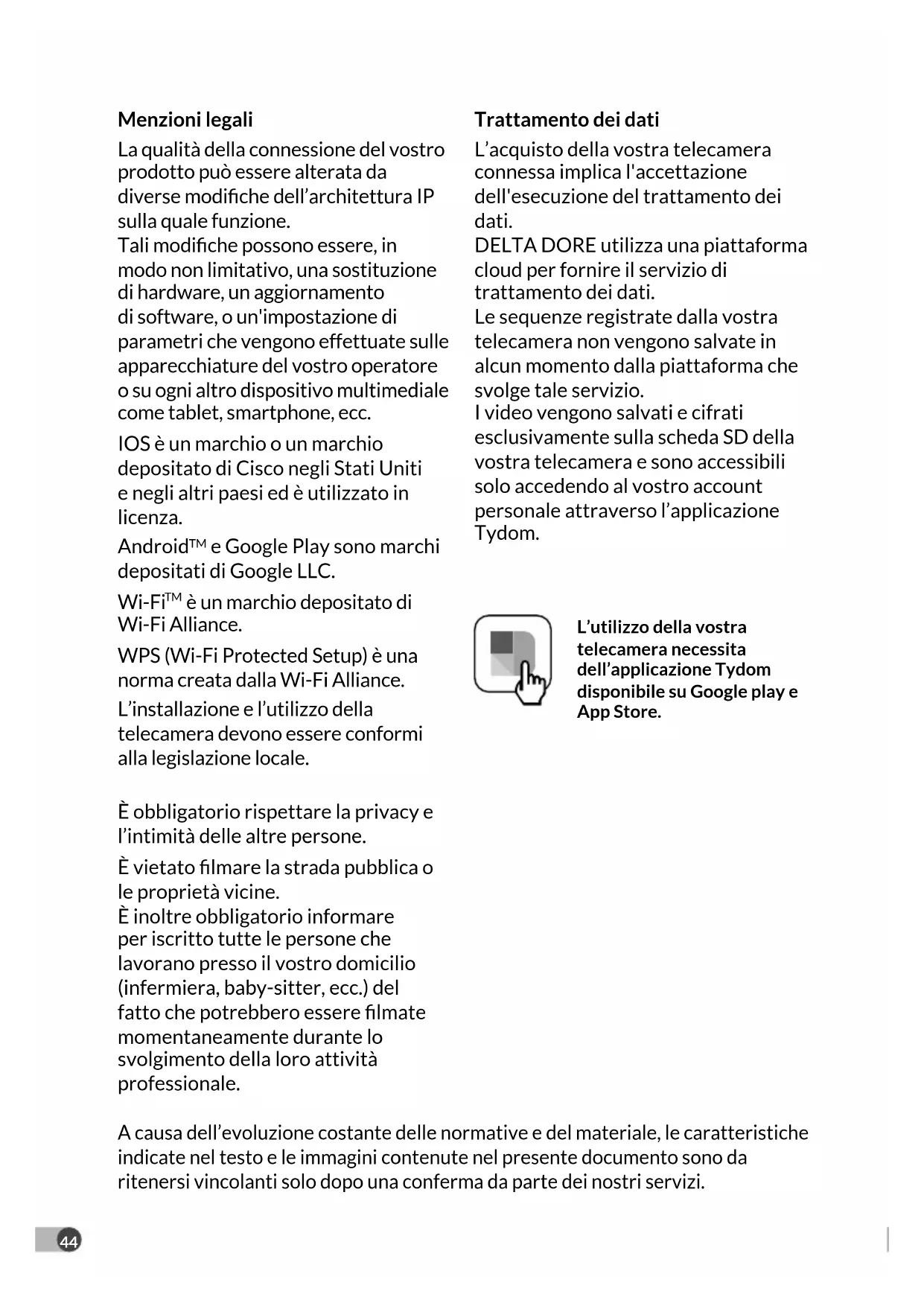

OUTPUT : 12V INPUT : 100-240V~ 50-60 Hz 0,3A 1A44 Menzioni legali La qualità della connessione del vostro prodotto può essere alterata da diverse modiche dell’architettura IP sulla quale funzione. Tali modiche possono essere, in modo non limitativo, una sostituzione di hardware, un aggiornamento di software, o un'impostazione di parametri che vengono effettuate sulle apparecchiature del vostro operatore o su ogni altro dispositivo multimediale come tablet, smartphone, ecc. IOS è un marchio o un marchio depositato di Cisco negli Stati Uniti e negli altri paesi ed è utilizzato in licenza. Android

e Google Play sono marchi depositati di Google LLC. Wi-Fi

è un marchio depositato di Wi-Fi Alliance. WPS (Wi-Fi Protected Setup) è una norma creata dalla Wi-Fi Alliance. L’installazione e l’utilizzo della telecamera devono essere conformi alla legislazione locale. È obbligatorio rispettare la privacy e l’intimità delle altre persone. È vietato lmare la strada pubblica o le proprietà vicine. È inoltre obbligatorio informare per iscritto tutte le persone che lavorano presso il vostro domicilio (infermiera, baby-sitter, ecc.) del fatto che potrebbero essere lmate momentaneamente durante lo svolgimento della loro attività professionale. Trattamento dei dati L’acquisto della vostra telecamera connessa implica l'accettazione dell'esecuzione del trattamento dei dati. DELTA DORE utilizza una piattaforma cloud per fornire il servizio di trattamento dei dati. Le sequenze registrate dalla vostra telecamera non vengono salvate in alcun momento dalla piattaforma che svolge tale servizio. I video vengono salvati e cifrati esclusivamente sulla scheda SD della vostra telecamera e sono accessibili solo accedendo al vostro account personale attraverso l’applicazione Tydom. L’utilizzo della vostra telecamera necessita dell’applicazione Tydom disponibile su Google play e App Store. A causa dell’evoluzione costante delle normative e del materiale, le caratteristiche indicate nel testo e le immagini contenute nel presente documento sono da ritenersi vincolanti solo dopo una conferma da parte dei nostri servizi.45

1 - Consigli di installazione 47

2 - Funzionamento delle telecamere 47

3 - Funzionamento del rilevamento di movimento

in una o più zone 48

4.1 Scelta della modalità di rilevamento 49

5.3 Montaggio del supporto 50

5.6 Scheda di memoria 51

5.7 Sostituzione della scheda di memoria 51

6.5 Scheda di memoria 53

6.6 Sostituzione della scheda di memoria 53

6.7 Guaina di tenuta per cavo RJ 45 54

7 - Connessione della telecamera 55

8 - Applicazione Tydom 56

9 - Elimina fotocamera 56

10 - Caratteristiche tecniche 5746

Le telecamere Tycam 1100 Indoor e Tycam 2100 Outdoor sono dotate di una nuova generazione di sensori ad alta risoluzione che forniscono un’immagine di qualità qualunque siano le condizioni di illuminazione. Connessa al vostro router senza li, la telecamera vi permette di visualizzare la vostra abitazione sul vostro smartphone e di registrare dei video e delle foto attraverso l’applicazione Tydom. A distanza potete: - Osservare e ascoltare (*). - Lanciare una registrazione istantaneamente. - Parlare con la vostra famiglia e i vostri cari (*). - Guardare i video registrati. - Ricevere delle notiche in caso di rilevamento. Funzioni di analisi dell’immagine

• Rilevamento di movimento La telecamera rileva ogni movimento in una o più zone incluse in una griglia predenita.

• Rilevamento di superamento di linea. La telecamera rileva ogni persona che supera una linea di rilevamento predenita.

• Rilevamento di superamento di zona La telecamera rileva ogni persona che entra o esce da una zona di rilevamento predenita. Altre funzioni:

• Sorveglianza a distanza

• Regolazione della modalità di sorveglianza - Registrazione automatica in caso di rilevamento - Registrazione continua

• Gestione delle registrazioni (salvataggio, cancellazione, ecc.)

• Visualizzazione degli avvisi di rilevamento

• Capovolgimento dell’immagine catturata

• Compensazione del controluce

• 8 telecamere maxi con TYDOM

• Sirena integrata (*)

• Possibile associazione mediante Codice QR (*) TYCAM 1100 Le due modalità di rilevamento per superamento richiedono delle condizioni particolari d’installazione: vedi §447

1 - Consigli di installazione

Per assicurare un funzionamento ottimale:

• Evitate di installare la telecamera in un punto che possa subire delle forti variazioni di luminosità (controluce) o troppo scuro.

• Assicuratevi che non sia presente una supercie riettente troppo vicino all’obiettivo della telecamera.

• Non installate la telecamera su un supporto instabile che possa causare delle vibrazioni.

• Evitate la vicinanza con fonti di calore.

• Non toccate l’obiettivo con le dita.

• Non esponete la telecamera alla luce diretta del sole.

• Non sottoponete la telecamera a degli urti.

• Installate la telecamera Tycam 1100 Indoor in un punto asciutto e ben ventilato.

• L’irradiazione elettromagnetica può inuenzare la trasmissione dei dati video e la qualità dell'immagine. Non installate la telecamera vicino a una fonte di irradiazione elettromagnetica.

• L‘installazione deve essere eseguita seguendo le regole dell'arte della videosorveglianza.

• Assicuratevi che tutti i dispositivi associati siano fuori tensione durante l’installazione.

• Per il materiale collegato tramite presa di corrente la presa ssa deve essere installata vicino al materiale e deve essere facilmente raggiungibile.

2 - Funzionamento delle telecamere

Manutenzione delle telecamere Tycam 2100 Outdoor:

• Vericate regolarmente l’assenza di insetti o di ragnatele che possono innescare dei falsi allarmi. Utilizzate un panno morbido leggermente umido per pulire l’obiettivo della telecamera esterna.

• Vericate periodicamente i cablaggi e i collegamenti della vostra telecamera. Registrazione dei video

• I video vengono automaticamente cancellati dopo 30 giorni.

• Quando il limite di memoria della scheda di memoria viene raggiunto, i video più vecchi vengono cancellati automaticamente.

• La durata di registrazione può variare in base al movimento nell’immagine. Questi valori sono forniti a titolo indicativo e non possono essere garantiti.

• La durata di vita della scheda di memoria dipenderà dalla scheda SD utilizzata. Solo la scheda SD fornita con la telecamera permette di assicurare una durata di funzionamento di 2 anni. Le due modalità di rilevamento per superamento richiedono delle condizioni particolari d’installazione: vedi §4 I video vengono registrati con una qualità di risoluzione “media”. Ogni video registrato per rilevamento inizia 5 secondi prima dell’evento per una durata totale di 35 secondi48

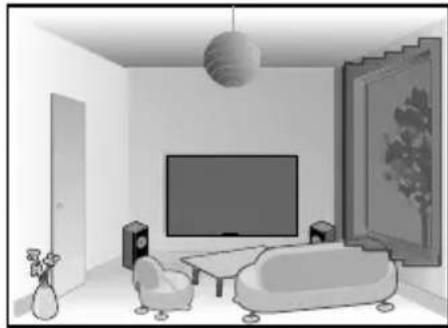

3 - Funzionamento del rilevamento di movimento in una o più zone

Le telecamere Tycam 1100/2100 sorvegliano la o le zone mediante analisi video afnché venga rilevato ogni movimento. Inoltre Tycam 1100 è dotato di rilevamento del calore mediante sensore ad infrarossi passivo (PIR). Materializza la zona o le zone da escludere secondo una griglia nell’applicazione Tydom. Questa modalità di rilevamento non richiede condizioni particolari di posa.

4 - Funzionamento dell’analisi dell’immagine (SMART DETECT)

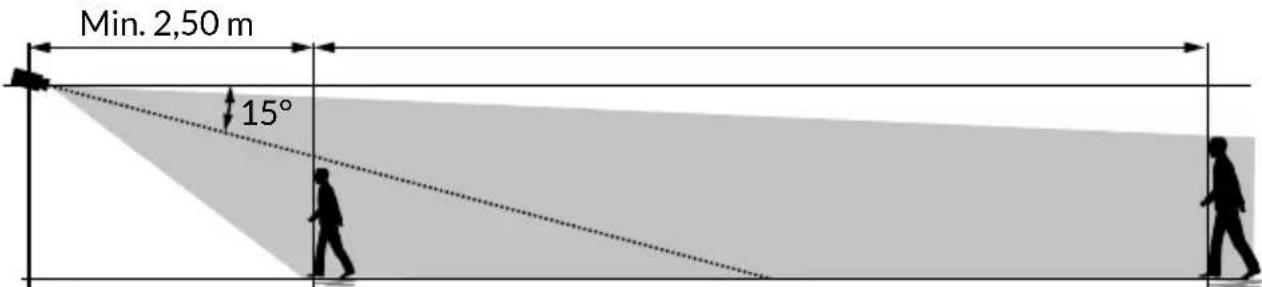

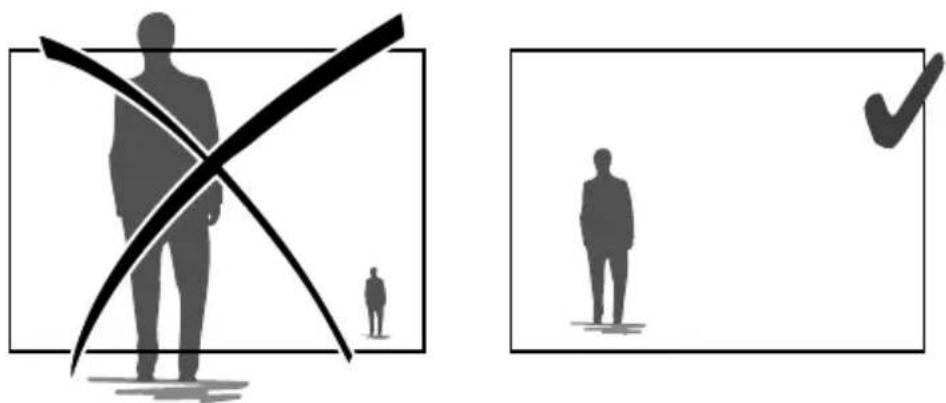

Per ottenere un’analisi ottimale dei movimenti nel vostro campo di visione, posizionate la telecamera a un’altezza e a una distanza sufcienti rispetto alla zona da sorvegliare. Altezza della telecamera Tycam 1100 Indoor - altezza: 2 m min. Tycam 2100 Outdoor - altezza: 4 m min. Distanza dalla zona da sorvegliare Campi di visione consigliati : Minima: 2,5 m / Massima: 10 m (TYCAM 1100) o 30 m (TYCAM 2100) Angolo minimo asse della telecamera: 15°. Fate attenzione che una persona rilevata non appaia né troppo piccola né troppo grande nell’immagine. 15° Mini 2,50 m Min. 2,50 m

4.1 Scelta della modalità di rilevamento

Usando l’applicazione Tydom, scegliete la modalità di rilevamento adatta alla zona sorvegliata.

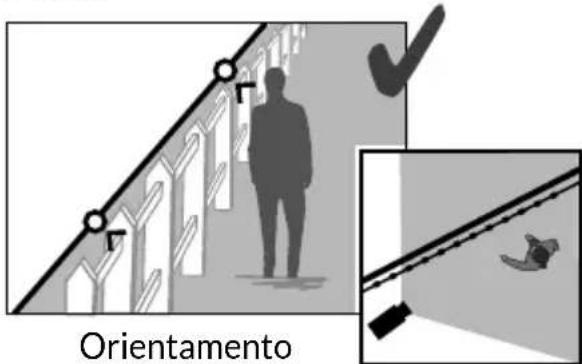

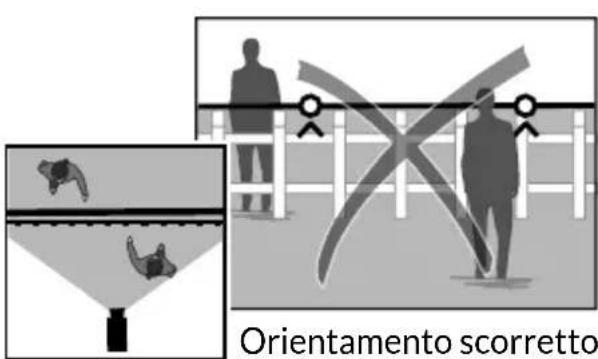

4.1.1 Rilevamento di superamento di linea

Questa modalità è consigliata per le telecamere esterne. Orientate e posizionate la telecamera all’altezza consigliata per assicurare un rilevamento afdabile del superamento. Denite una linea di superamento nell’applicazione Tydom, ogni persona che supera tale linea viene rilevata.

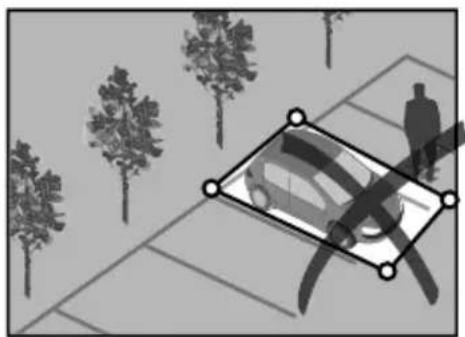

4.2.2 Rilevamento di superamento di zona

Spostate gli angoli del rettangolo nell’applicazione Tydom per denire una zona di intrusione. Ogni persona che entra nella zona viene rilevata. Per assicurare un rilevamento afdabile, fate attenzione che la zona da sorvegliare non sia situata vicino al bordo dell’immagine.

• Per ottenere un funzionamento ottimale, rispettate le raccomandazioni di installazione: Altezza / Distanza / Angolo di posizionamento della telecamera.

• Qualunque sia la modalità di funzionamento scelta, potete regolare la sensibilità di rilevamento attraverso l’applicazione Tydom.

• Quando l’impostazione dei parametri della telecamera è terminata, è obbligatorio effettuare un test di rilevamento per accertarsi che la telecamera analizzi correttamente la scena da sorvegliare e rilevi in modo efcace i movimenti. Orientamento scorretto della telecamera Orientamento consigliato50

5.3 Montaggio del supporto

- Avvitate il supporto sul lato posteriore della telecamera. - Appoggiate la telecamera su una supercie piana. - Svitate il dado B. - Orientate correttamente la telecamera, poi riavvitate i dadi A e B. - Se la fotocamera non è tenuta correttamente, allentare la vite C rafforzare il serraggio del dado B.

5- Adattatore di alimentazione di

6- Guida di installazione

Documentazione regolamentare

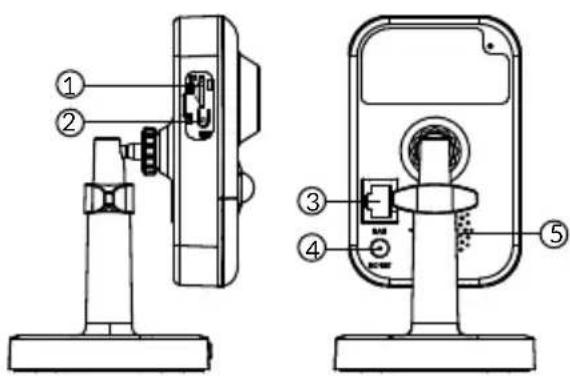

1- Slot scheda di memoria

2- Pulsante RESET / WPS (Aprite il coperchio di protezione).

3- Connettore Rete RJ45

4- Presa di alimentazione

Rossa ssa: Avvio della telecamera. Blu ssa: La telecamera è connessa alla rete. Rosso lampeggiante Nessuna connessione al server lento: (controllailrewalleilcontrollo genitori). Blu lampeggiante lento: Comunicazione della telecamera sulla rete. Rosso lampeggiante veloce: installazione di sicurezza. Blu lampeggiante veloce: Aggiornamento della fotocamera. Lampeggiamento rosso / blu alternato: In aesa di leura del codice QR o nessun indirizzo IP assegnato. (controllachelafunzioneDHCPsiaattivatasultuorouterechelarete Wi-Fisianelraggiod’azione).

9- PIR (sensore infrarossi passivo)

10- LED infrarossi (visione notturna)

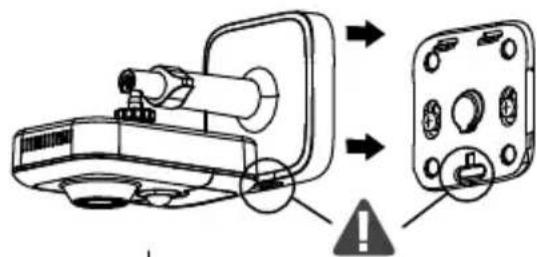

Potete ssare la telecamera su un muro o al softto. - Premete il pulsante “PUSH” per separare il supporto dalla base. - Effettuate i fori di ssaggio della base. - Fissate la base usando delle viti adatte al supporto. - Agganciate il supporto sulla base allineando i 3 perni.

- Svitate i dadi A e B, - Orientate correttamente la telecamera, poi riavvitate i dadi A e B.

5.6 Scheda di memoria

La telecamera Tycam 1100 Indoor è già dotata di una scheda di memoria. Questa scheda permette la registrazione di video criptati leggibili solo attraverso l’applicazione Tydom. Potete aumentare la capacità di registrazione installando una scheda di capacità superiore (Micro SD/SD HC/SD HX classe 10 obbligatoria).

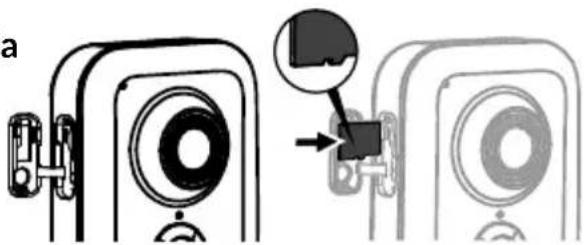

5.7 Sostituzione della scheda di memoria

- Spegnere l’alimentazione della fotocamera. - Aprite il coperchio di protezione. - Inserite la nuova scheda di memoria rispettando il senso indicato. - Formattate la scheda usando l’applicazione Tydom. Drill Template Screw hole All:for Mounng Base

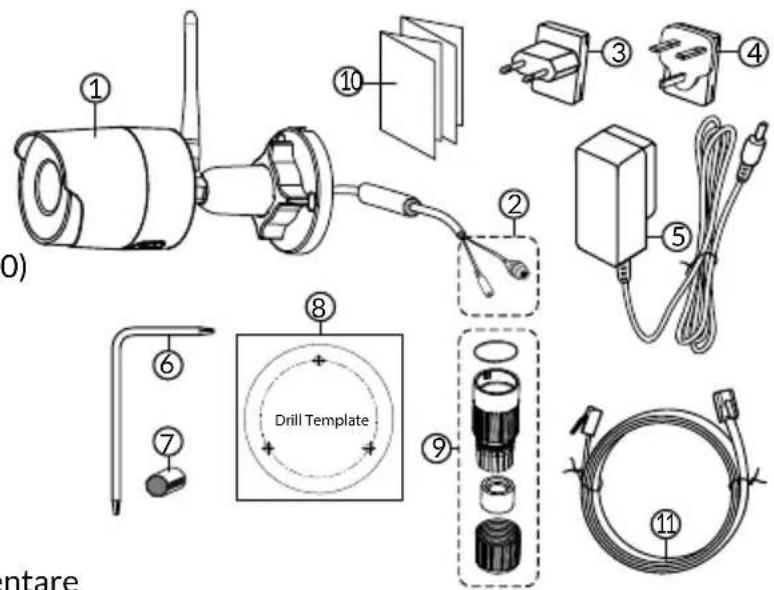

alimentazione di rete (1m50)

7- Tappo presa antenna

8- Sagoma di foratura

10- Guida di installazione

Documentazione regolamentare

5- Vite di serraggio

6- Pulsante RESET / WPS

(Togliete le 2 viti del coperchio usando la chiave fornita).

7- Slot scheda di memoria

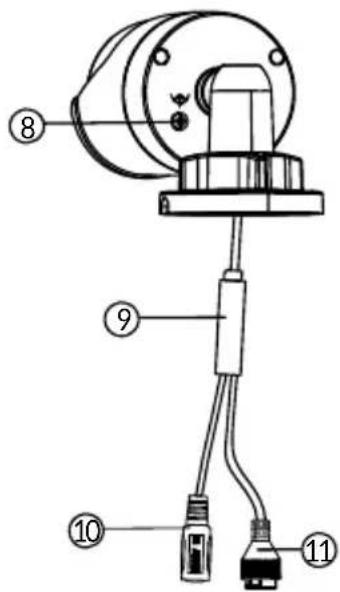

8- Presa di terra (collegamento facolta-

10- Presa di alimentazione

11- Connettore Rete RJ45

12- LED infrarossi (visione notturna

Lampeggio lento: Conferma lettura Codice QR / Impostazione della sicurezza Lampeggio veloce: Attesa lettura Codice QR per associazione Wi-Fi / aggiornamento della fotocamera. Drill Template

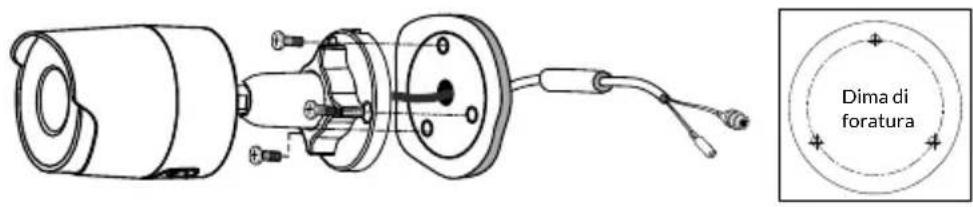

- Effettuate i fori di ssaggio usando la sagoma di foratura. - Fissate la base usando delle viti adatte al supporto.

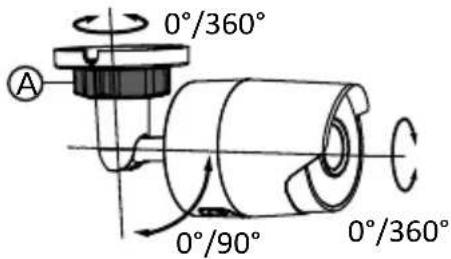

- Svitate il dado A. - Orientate correttamente la telecamera, poi riavvitate il dado.

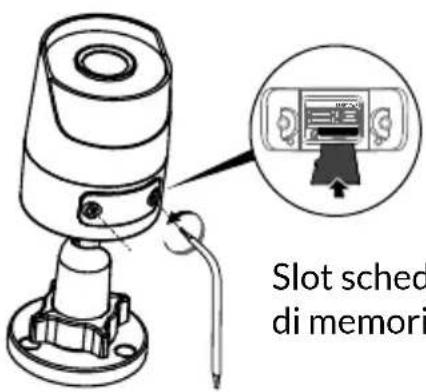

6.5 Scheda di memoria

La telecamera Tycam 2100 Indoor è già dotata di una scheda di memoria. Questa scheda permette la registrazione di video criptati leggibili solo attraverso l’applicazione Tydom. Potete aumentare la capacità di registrazione installando una scheda di capacità superiore (Micro SD/SD HC/SD HX classe 10 obbligatoria).

6.6 Sostituzione della scheda di memoria

- Spegnere l’alimentazione della fotocamera. - Togliete le 2 viti del coperchio usando la chiave fornita. - Inserite la nuova scheda di memoria rispettando il senso indicato. - Formattate la scheda usando l’applicazione Tydom.

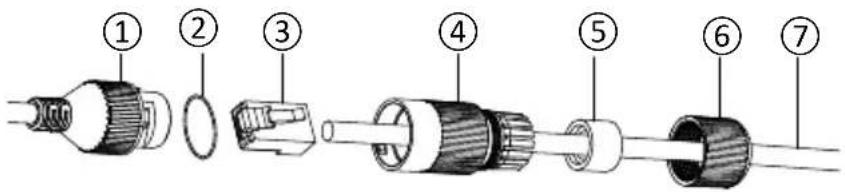

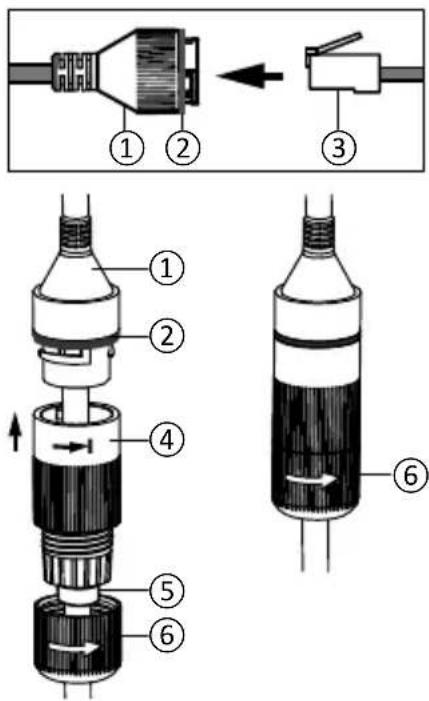

6.7 Guaina di tenuta per cavo RJ 45

Drill Template Nota: I video registrati su un altro modello di scheda non saranno criptati. Scheda di memoria Durata registrazione continua 8 GB 12 ore 16 GB 24 ore 32 GB 2,5 giorni 64 GB 5 giorni 128 GB 10 giorni RESET / WPS Slot scheda di memoria 0°/90° 0°/360° 0°/360°

Per le installazioni che necessitano di un cablaggio delle prese all’esterno, una scatola di connessione esterna è disponibile come opzione. BRE Tycam 2100 Outdoor - Cod.: 6417008 Dima di foratura54 Se necessario, potete installare l'accessorio di tenuta per il cavo RJ 45.

1. Fate passare il cavo di rete (7) (senza presa) attraverso il dado di serraggio

(6) e la guarnizione di tenuta in gomma (5) (il bordo interno della guarnizione in gomma deve essere di fronte al tappo di tenuta), poi attraverso il tappo di tenuta (4) rispettando questo ordine.

2. Collegate una presa di rete RJ-45 (3) sull’estremità del cavo facendo

attenzione ad inserire le coppie ritorte di li nell’ordine corretto.

3. Posizionate la guarnizione di tenuta (2)

sull’estremità della presa di interfaccia di rete della telecamera (1).

4. Inserite la presa di rete (3) nella presa di

interfaccia di rete della telecamera (1).

5. Inserite la guarnizione di tenuta in gomma

(5) nel tappo di tenuta (4), poi avvitate il dado di serraggio (6) sul tappo di tenuta (4) senza stringerlo completamente.

6. Allineate il sistema di ssaggio del tappo di

tenuta (4) con la tacca che si trova sulla presa di interfaccia di rete della telecamera (1), poi avvitate di 1/4 di giro il tappo di tenuta (4) sulla presa di interfaccia di rete della telecamera (1).

7. Riavvitate il dado 6, il collegamento

a tenuta stagna della presa RJ45 è terminato.

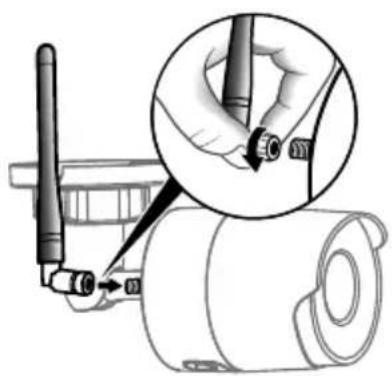

Se si utilizza la modalità Wi-Fi per connettere la telecamera alla propria rete locale (vedi § 4), avvitare manualmente l’antenna sulla telecamera. Se utilizzate un’altra modalità di connessione, ssate il tappo della presa dell’antenna per assicurare la tenuta della presa dell’antenna.

1- Presa di interfaccia di rete

2- Guarnizione di tenuta

5- Guarnizione di tenuta in

6- Dado di serraggio

7- Cavo di rete proveniente

dal router senza li55

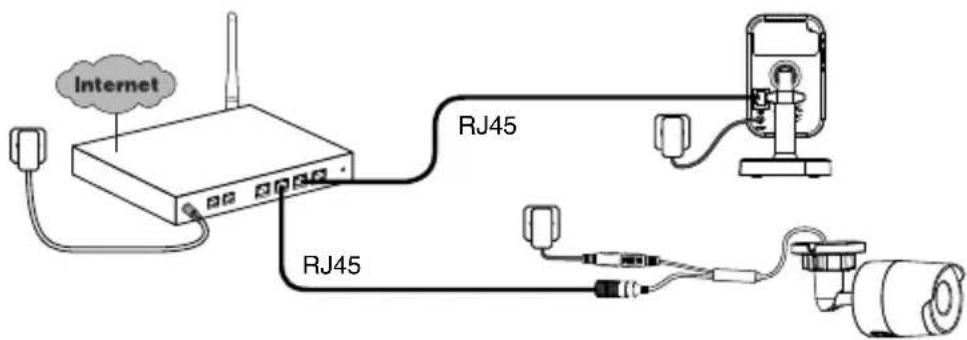

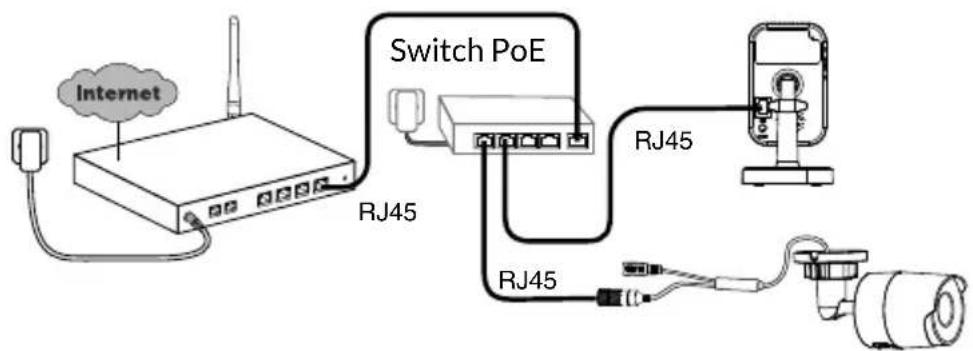

7 - Connessione della telecamera

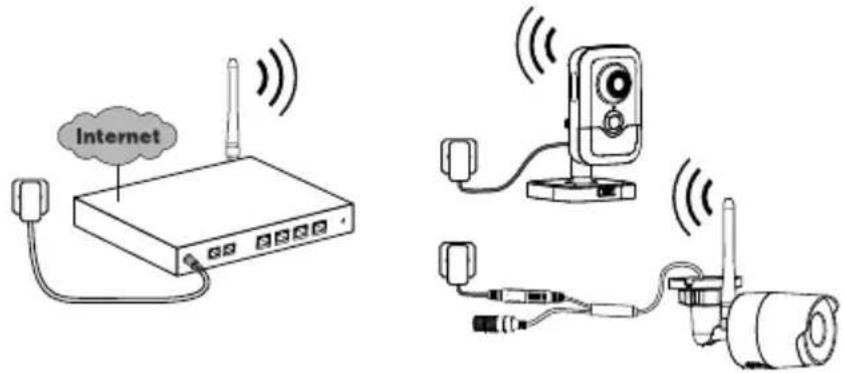

Scegliete la vostra modalità di connessione: WiFi WPS Modalità di connessione mediante collegamento Wi-Fi (2,4 GHz). La rete Wi-Fi locale deve essere obbligatoriamente protetta. Connessione WPS: Vericate la compatibilità del vostro router senza li. Ethernet Modalità di connessione mediante collegamento Ethernet RJ45 (Cat. 5E, max. 100m). POE La modalità di connessione PoE permette di alimentare la telecamera attraverso il collegamento Ethernet RJ45, necessita dell’installazione di un Switch o di un iniettore PoE, nonché di un cavo Ethernet di categoria 6 (non fornito). Tipo e lunghezza massima in base allo switch utilizzato (Poe SW4: 250 m max) RJ45 RJ45 RJ45 RJ45 RJ45 Switch PoE Opzione switch PoE: Poe SW4 Cod.: 6417010 Per questa modalità è necessario brevemente il cavo RJ45.56 Velocità di trasmissione La risoluzione della videocamera viene regolata automacamente in base alla velocità di trasmissione disponibile. In caso di dicoltà di connessione in remoto, è possibile modicare la risoluzione della videocamera nell’app. Questa impostazione è accessibile solo da remoto. Per il suo funzionamento, il router necessita di 100 kbit/s.

8 - Applicazione Tydom

Associare la telecamera all’applicazione Tydom vericando che il proprio smartphone/tablet sia collegato correttamente alla rete locale. Avviare l’applicazione Tydom facendosi guidare. È possibile associare no a 8 telecamere.

9 - Elimina fotocamera

Per rimuovere la videocamera dal sistema, avviare l’applicazione Tydom. Menu> I miei dispositivi> Telecamera> Eliminare Prima messa sotto tensione:

• Alla prima messa sotto tensione o dopo aver eliminato la fotocamera, il tempo necessario per stabilire la connessione con il server protetto è di circa 2 minuti. Possono essere necessari no a 7 minuti se è necessario un aggiornamento del software. Regolazione della risoluzione Velocità di upstream utilizzata per telecamera Alta 900 kbit/s Media 450 kbit/s Bassa 300 kbit/s57

Tycam 1100 Indoor Tycam 2100 Outdoor Alimentazione O PoE (802.3af Classe 3) Consumo 7 W 5 W Rete RJ45 Ethernet 10/100Mbps Rete Wi-Fi Wi-Fi IEEE 802.11 b/g/n 2,4 Ghz (5 Ghz non compatibile) Sensore ottico / Focale 1/2,8” 2 Megapixel HD CMOS / f 2,8 mm 1/2,5” 2 Megapixel HD CMOS / f 2,8 mm Angolo di ripresa H 108° / V 59° / Diag: 129° H 107° / V 56° /Diag : 127° Intensità luminosa min. 0 Lux (con LED infrarossi) Visione notturna EXIR 2.0 Automatica - Portata: 10 m EXIR 2.0 Automatica - Portata: 30 m Risoluzione Ô Full HD -1920x1080 pixel @25 ips (immagine al secondo) in base alla qualità della connessione Compressione video H.265 Scheda Micro SD / SD HC/ SD XC Espandibile no a 128 GB - (Classe 10 obbligatoria) Rilevamento personalizzato

Sirena integrata Max 85 db - Temperatura di utilizzo e umidità -10 °C / +40 °C 10% ~ 95% senza condensazione -30 °C / +60 °C 10% ~ 95% senza condensazione Temperatura di stoccaggio e umidità -20 °C / +60 °C - 0% ~ 90% senza condensazione Indice di protezione

Resistente alle proiezioni di acqua IP 67 Dimensioni 103 mm x 66 mm x 33 mm Ø 70 mm x 165 mm Peso 128 g 410 g

10 - Caratteristiche tecniche
