KÄYTTÖOHJE Tycam 2100 DELTA DORE

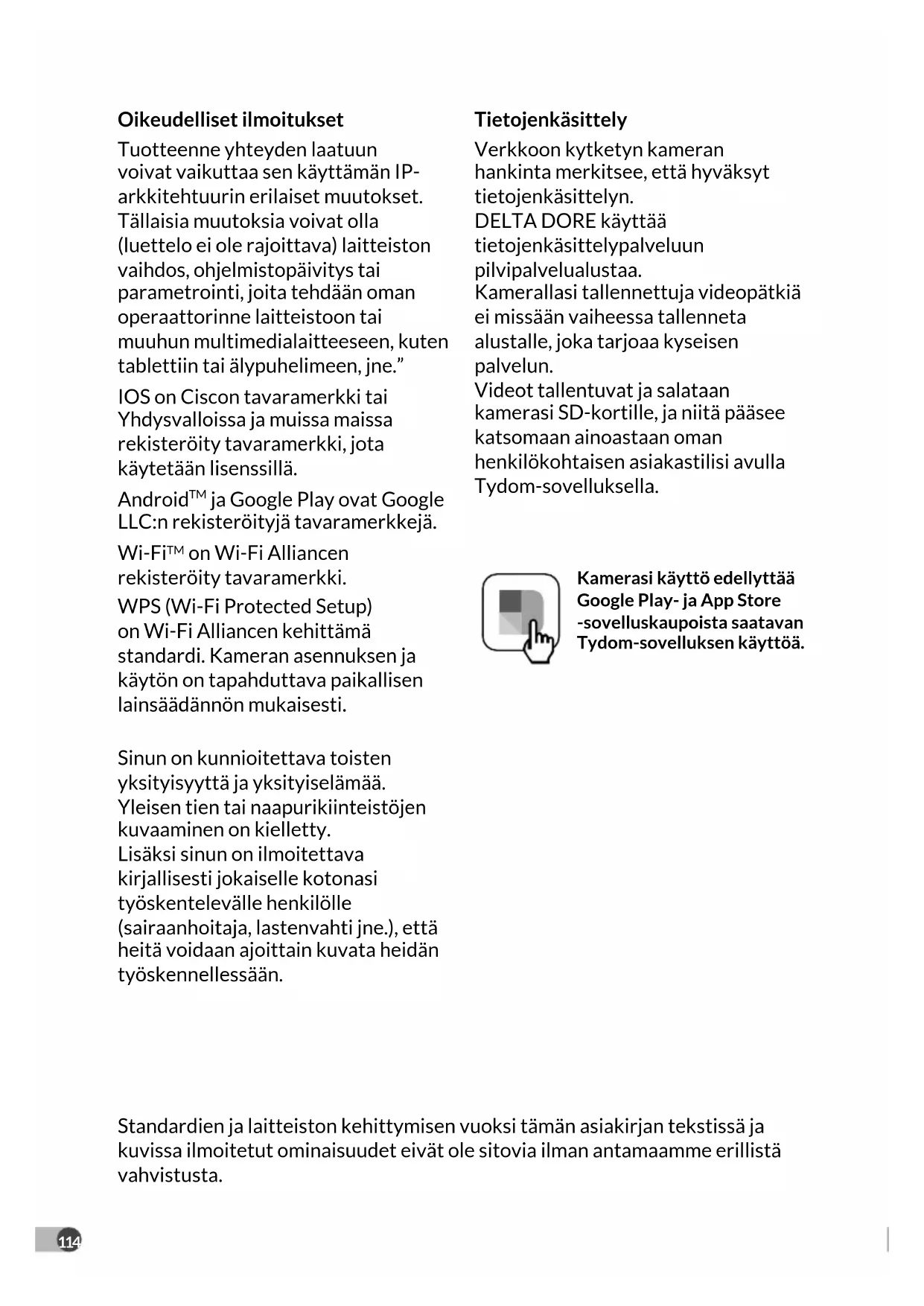

Resistent overfor vannsprut IP 67 Dimensjoner 103 mm x 66 mm x 33 mm Ø 70 mm x 165 mm Vekt 128 gr 410 gr114 Oikeudelliset ilmoitukset Tuotteenne yhteyden laatuun voivat vaikuttaa sen käyttämän IP- arkkitehtuurin erilaiset muutokset. Tällaisia muutoksia voivat olla (luettelo ei ole rajoittava) laitteiston vaihdos, ohjelmistopäivitys tai parametrointi, joita tehdään oman operaattorinne laitteistoon tai muuhun multimedialaitteeseen, kuten tablettiin tai älypuhelimeen, jne.” IOS on Ciscon tavaramerkki tai Yhdysvalloissa ja muissa maissa rekisteröity tavaramerkki, jota käytetään lisenssillä. Android

ja Google Play ovat Google LLC:n rekisteröityjä tavaramerkkejä. Wi-Fi

on Wi-Fi Alliancen rekisteröity tavaramerkki. WPS (Wi-Fi Protected Setup) on Wi-Fi Alliancen kehittämä standardi. Kameran asennuksen ja käytön on tapahduttava paikallisen lainsäädännön mukaisesti. Sinun on kunnioitettava toisten yksityisyyttä ja yksityiselämää. Yleisen tien tai naapurikiinteistöjen kuvaaminen on kielletty. Lisäksi sinun on ilmoitettava kirjallisesti jokaiselle kotonasi työskentelevälle henkilölle (sairaanhoitaja, lastenvahti jne.), että heitä voidaan ajoittain kuvata heidän työskennellessään. Tietojenkäsittely Verkkoon kytketyn kameran hankinta merkitsee, että hyväksyt tietojenkäsittelyn. DELTA DORE käyttää tietojenkäsittelypalveluun pilvipalvelualustaa. Kamerallasi tallennettuja videopätkiä ei missään vaiheessa tallenneta alustalle, joka tarjoaa kyseisen palvelun. Videot tallentuvat ja salataan kamerasi SD-kortille, ja niitä pääsee katsomaan ainoastaan oman henkilökohtaisen asiakastilisi avulla Tydom-sovelluksella. Kamerasi käyttö edellyttää Google Play- ja App Store -sovelluskaupoista saatavan Tydom-sovelluksen käyttöä. Standardien ja laitteiston kehittymisen vuoksi tämän asiakirjan tekstissä ja kuvissa ilmoitetut ominaisuudet eivät ole sitovia ilman antamaamme erillistä vahvistusta.115

1 - Asennussuositus 117

2 - Kameroiden toiminta 117

3 - Liikkeen ilmaisun toiminta yhdellä tai useammalla

4 - Kuva-analyysin toiminta (SMART DETECT) 118

5.6 Muistikortti 121

5.7 Muistikortin vaihtaminen 121

6.5 Muistikortti 123

6.6 Muistikortin vaihtaminen 123

7 - Kameran yhdistäminen 125

10 - Tekniset ominaisuudet 127116

Tycam 1100 Indoor- ja Tycam 2100 Outdoor -kamerat on varustettu uuden sukupolven teräväpiirtoisilla kuvannusantureilla, jotka tuottavat korkealaatuisen kuvan valaistusolosuhteista riippumatta. Langaton reititin yhdistettynä kameralla voi tarkkailla kotiasi älypuhelimesi kautta ja tallentaa videoita ja valokuvia Tydom-sovelluksella. Seuraavat etätoiminnot ovat mahdollisia: - Tarkkailu ja kuuntelu(*). - Tallennuksen käynnistys välittömästi. - Puhuminen perheelle ja läheisille(*). - Tallennettujen videoiden katselu. - Ilmaisuilmoitusten vastaanottaminen. Kuvan analysointitoiminnot

• Liikkeen ilmaisu Kamera ilmaisee kaiken liikkeen yhdellä tai useammalla ennalta määritetyllä ristikon vyöhykkeellä.

• Viivan ylityksen ilmaisu. Kamera ilmaisee kaikki henkilöt, jotka ylittävät ennalta määritetyn ilmaisuviivan.

• Alueen ylityksen ilmaisu Kamera ilmaisee kaikki henkilöt, jotka tulevat ennalta määritellylle ilmaisuvyöhykkeelle tai poistuvat siltä. Muut toiminnot:

• Valvontatilan säätö - Automaattinen tallennus ilmaisun perusteella - Jatkuva tallennus

• Tallenteiden hallinta (varmistuskopiointi, poisto jne.)

• Ilmaisuhälytysten näyttö

• Sisäpuhelintoiminto(*).

• enintään 8 kameraa yhtä TYDOMia kohden

• Sisäänrakennettu sireeni(*)

• Yhdistäminen QR-koodin avulla (*) Tycam 1100 Kaksi ylityksen ilmaisutapaa edellyttävät erityisiä asennusolosuhteita: ks. kohta 4.117

Optimaalisen toiminnan varmistamiseksi:

• Vältä kameran asentamista paikkaan, jossa valoisuus vaihtelee voimakkaasti (vasta-valo) tai joka on liian pimeä.

• Varmistu, ettei heijastavaa pintaa ole liian lähellä kameran objektiivia.

• Älä asenna kameraa epävakaaseen tukeen, joka aiheuttaa tärinää.

• Vältä lämmönlähteitä.

• Älä kosketa objektiivia sormella.

• Älä altista kameraa suoralle auringonvalolle.

• Suojaa kamera iskuilta.

• Asenna Tycam 1100 Indoor -kamera kuivaan ja hyvin tuuletettuun paikkaan.

• Sähkömagneettinen säteily voi vaikuttaa videodatan siirtoon ja kuvan laatuun. Älä asenna kameraa sähkömagneettisen säteilylähteen lähelle.

• Asennus on tehtävä videovalvontaa koskevien teknisten ja muiden määräysten mukaisesti.

• Varmistu, että kaikki asiaan liittyvät laitteet ovat virrattomia asennuksen ajan.

• Pistorasiaan kytkettäessä pistorasian on oltava laitteen lähellä ja helppopääsyisessä paikassa.

2 - Kameroiden toiminta

Tycam 2100 Outdoor -kameroiden huolto

• Tarkista säännöllisesti, ettei kamerassa ole hyönteisiä tai hämähäkinverkkoja, jotka voivat käynnistää vääriä hälytyksiä. Puhdista ulkokameran objektiivi pehmeällä, vähän kostutetulla pyyhkeellä.

• Tarkista säännöllisesti kameran kaapelit ja liitännät. Videoiden tallentaminen

• Videot pyyhkiytyvät automaattisesti 30 vuorokauden kuluttua.

• Kun muistikortin tallennusraja tulee vastaan, vanhimmat videot pyyhkiytyvät automaattisesti.

• Tallennuksen kesto voi vaihdella kuvan liikkeestä riippuen. Nämä arvot ovat ohjeellisia, eikä niitä voida pidentää.

• Muistikortin käyttöaika riippuu käytetystä SD-kortista. Vain kameran mukana toimitetun SD- kortin avulla voidaan taata 2 vuoden käyttöaika. Kaksi ylityksen ilmaisutapaa edellyttävät erityisiä asennusolosuhteita: ks. kohta 4. Videot tallentuvat keskilaatuisella resoluutiolla. Jokainen ilmaisusta tallennettu video alkaa 5 sekuntia ennen tapahtumaa ja kestää kokonaisuudessaan 35 sekuntia.118

3 - Liikkeen ilmaisun toiminta yhdellä tai useammalla vyöhykkeellä

Tycam 1100/2100 kamerat valvovat vyöhykettä tai vyöhykkeitä videoanalysoimalla, jotta jokainen liike havaitaan. Tycam 1100:ssa on lisäksi lämmönilmaisu passiivisen infrapunatunnistimen (PIR) avulla. Asenna poistettava alue tai vyöhykkeet Tydom- sovelluksen ruudukon mukaan. Ilmaisutila ei vaadi erityisiä asennusolosuhteita.

4 - Kuva-analyysin toiminta (SMART DETECT)

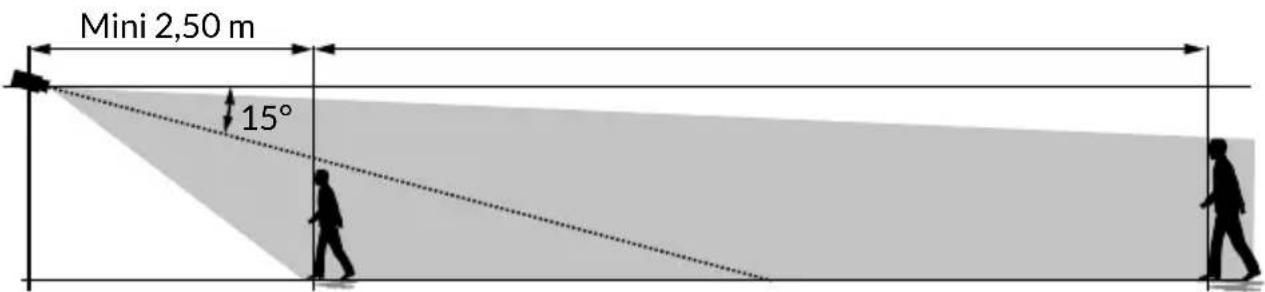

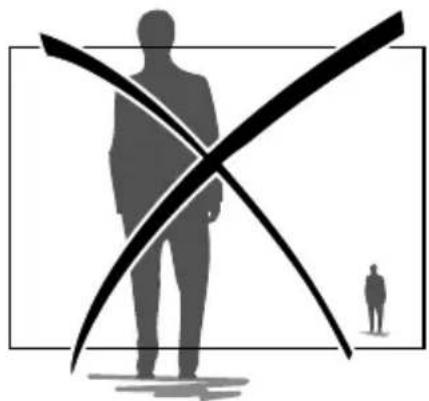

Sijoita kamera riittävän korkealle ja etäälle valvottavasta vyöhykkeestä, jotta liikkeiden analyysi toimii optimaalisesti kameran näkökentässä. Kameran korkeus Tycam 1100 Indoor - h: vähintään 2 m Tycam 2100 Outdoor - h: vähintään 4 m Valvottavan vyöhykkeen etäisyys Suositellut näkökentät (viitteelliset, voivat vaihdella ympäristöstä riippuen): Vähintään: 2,5 m / Enintään: 10 m (TYCAM 1100) tai 30 m (TYCAM 2100) Kameran akselin vähimmäiskulma: 15°. Huolehdi siitä, ettei havaittava henkilö näytä liian pieneltä eikä liian suurelta kuvassa. 15° Mini 2,50 m h119

Tydom-sovelluksen avulla valitaan valvottavaan vyöhykkeeseen sopiva ilmaisutila.

4.1.1 Viivan ylityksen ilmaisu

Suuntaa ja aseta suositellulle korkeudelle, jotta ylityksen ilmaisu toimii luotettavasti. Määritä ylitettävä viiva Tydom-sovelluksessa, jokainen viivan ylittävä ilmaistaan.

4.2.2 Vyöhykkeen ylityksen ilmaisu

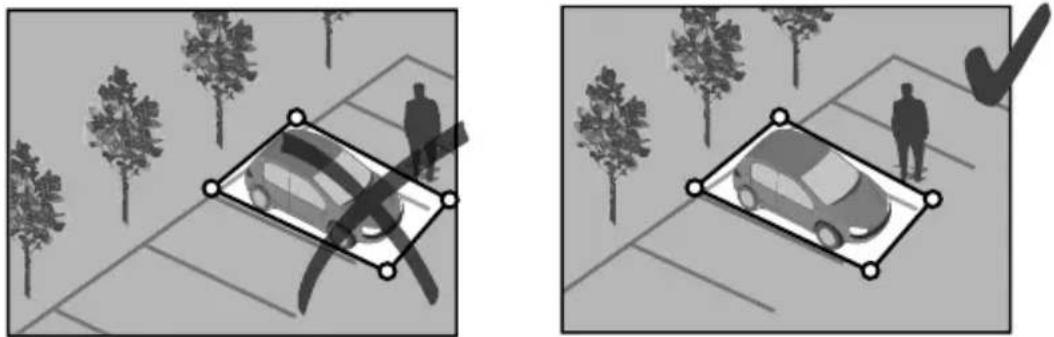

Määritä tunkeutumisvyöhyke Tydom-sovelluksella siirtämällä suorakulmion kulmia. Jokainen vyöhykkeelle tuleva henkilö ilmaistaan. Huolehdi siitä, ettei valvottava vyöhyke ole kuvan reunassa, jotta ilmaisu toimii luotettavasti.

• Noudata asennussuosituksia optimaalisen toiminnan varmistamiseksi: Kameran korkeus / etäisyys / asetuskulma.

• Valitusta toimintatavasta riippumatta voit säätää ilmaisuherkkyyttä Tydom-sovelluksella.

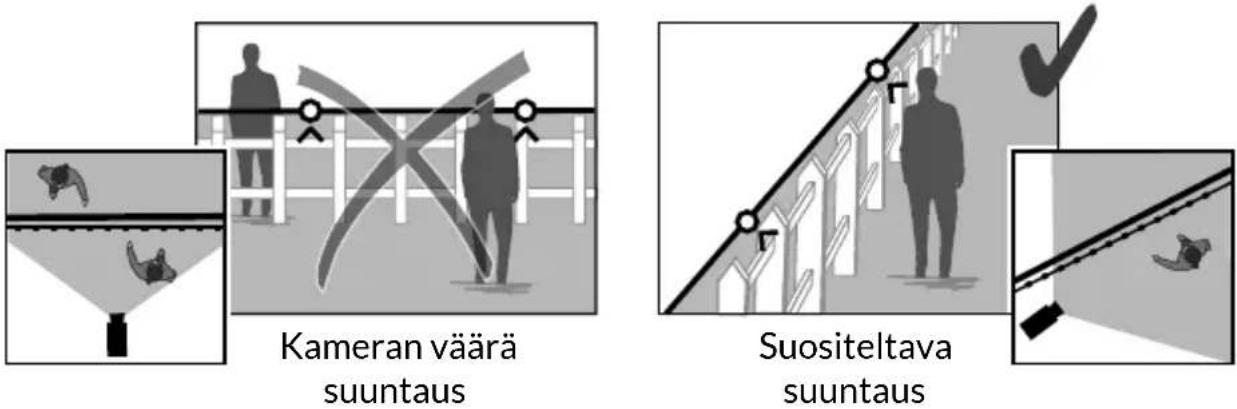

• Kun kameran parametrointi on valmis, tee ehdottomasti ilmaisutesti, jotta voit varmistua siitä, että kamera analysoi valvottavan kohteen oikein ja havaitsee tehokkaasti liikkeet. Kameran väärä suuntaus Suositeltava suuntaus120

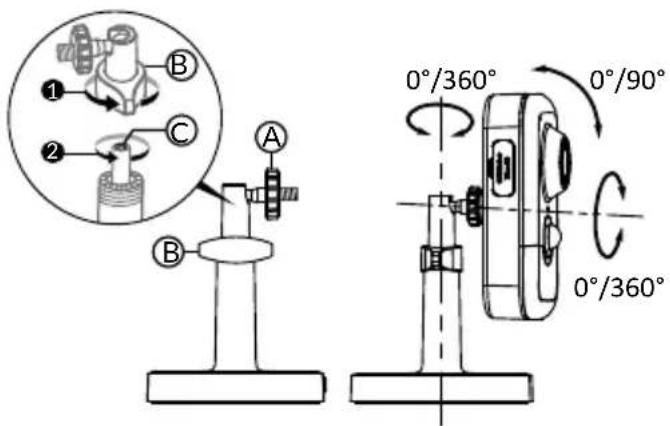

- Ruuvaa tuki kameran taakse. - Aseta kamera tasaiselle pinnalle. - Löysää mutteria B. - Suuntaa kamera oikein ja kiristä sen jälkeen mutterit A ja B. - Jos kameraa ei pidetä kunnolla, löysää ruuvia C vahvistaaksesi mutterin B kiristystä.

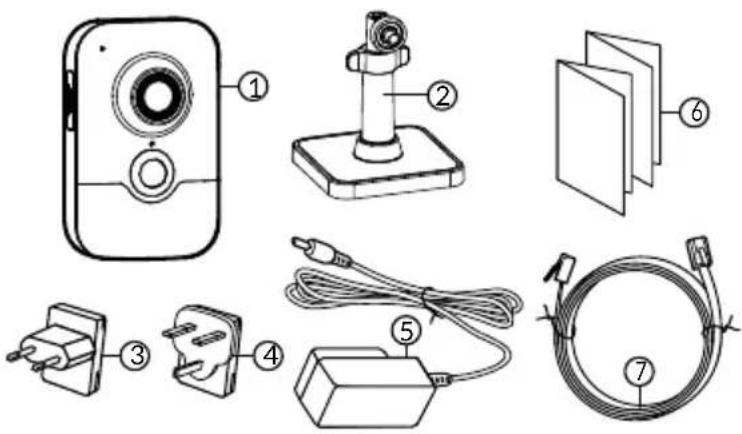

5 - Verkkolaite (1m50)

Lakisääteiset asiakirjat

1 - Muistikortin paikka

3 - RJ45-verkkoliitäntä

Kiinteä punainen: Kameran käynnistys. Kiinteä sininen: Kamerasi on yhdistetty verkkoon. Hitaasti vilkkuva punainen: Ei yhteyttä palvelimeen (tarkistapalomuurijalapsilukko) Hitaasti vilkkuva sininen: Kamera siirtää tietoa verkkoon. Nopeasti vilkkuva punainen: Suojauksen muodostus. Nopeasti vilkkuva sininen: kameran päivitys. Vuorotellen vilkkuva punainen/sininen: Odotetaan lukemista QR-koodia tai ei määritettyä IP-osoitetta. (tarkista,ettäDHCP-toimintoonaktivoitureitittimessäsijaettä Wi-Fi-verkkoonkantamansisällä).

9 - PIR (passiivinen infrapunatunnistin)

10 - Infrapuna-LED (yönäkö)

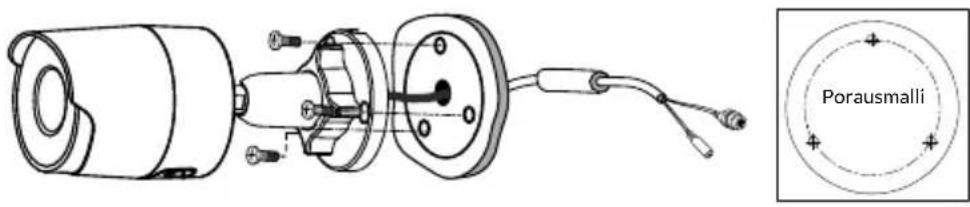

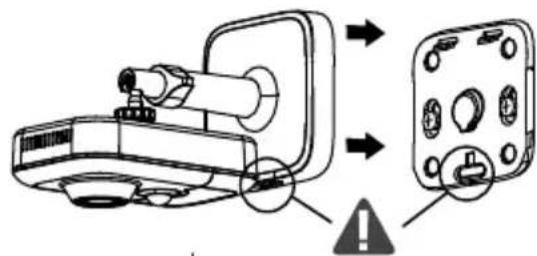

Voit kiinnittää kameran seinään tai sisäkattoon. - Erota tuki alustasta painamalla painiketta ”PUSH”. - Poraa alustan kiinnitysreiät. - Kiinnitä alusta sopivilla ruuveilla tukeen. - Napsauta tuki alustaan kohdistamalla 3 nastaa.

- Löysää muttereita A ja B. - Suuntaa kamera oikein ja kiristä sen jälkeen mutterit A ja B.

Tycam 1100 Indoor -kamera on varustettu valmiiksi muistikortilla. Korttiin voidaan tallentaa salattuja videoita, jotka on katsottavasti ainoastaan Tydom- sovelluksella. Voit lisätä tallennustilaa asentamalla suuremman kortin (Micro SD / SD HC / SD HX -luokka 10 pakollinen).

5.7 Muistikortin vaihtaminen

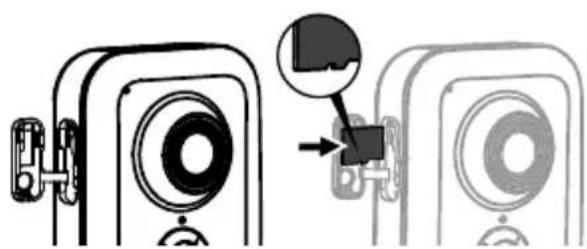

- Katkaise kamerasta virta. - Avaa suojakansi - Työnnä uusi muistikortti paikalleen huomioiden ilmoitettu suunta. - Alusta kortti Tydom-sovelluksella. Drill Template Screw hole All:for Mounng Base

Huomaa: Toisen malliselle kortille tallentuvia videoita ei salata. Muistikortti Yhtäjaksoisen tallennuksen kesto 8 Gt 12 h 16 Gt 24 h 32 Gt 2,5 vuorokautta 64 Gt 5 vuorokautta 128 Gt 10 vuorokautta122

5 - Verkkolaite (1m50)

7 - Antennin liitännän tulppa

Lakisääteiset asiakirjat

(Poista kannen 2 ruuvia mukana toimitetulla avaimella).

7 - Muistikortin paikka

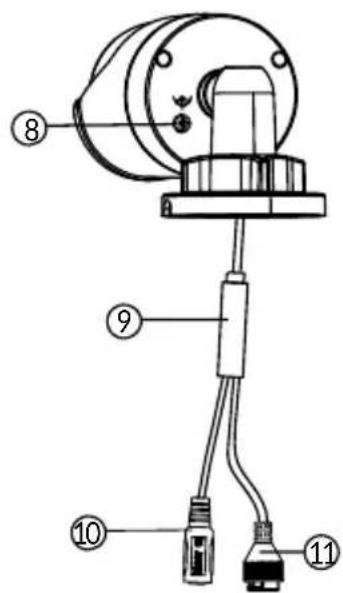

8 - Maadoitusliitäntä (valinnainen liitäntä)

11 - RJ45-verkkoliitäntä

12 - Infrapuna-LED (yönäkö)

Hidas vilkunta: QR-koodin luennan vahvistus / Suojauksen muodostus. Nopea vilkunta: Odottaa QR-koodin lukemista Wi-Fi-yhteyden muodostamiseksi / Kameran päivitys.123

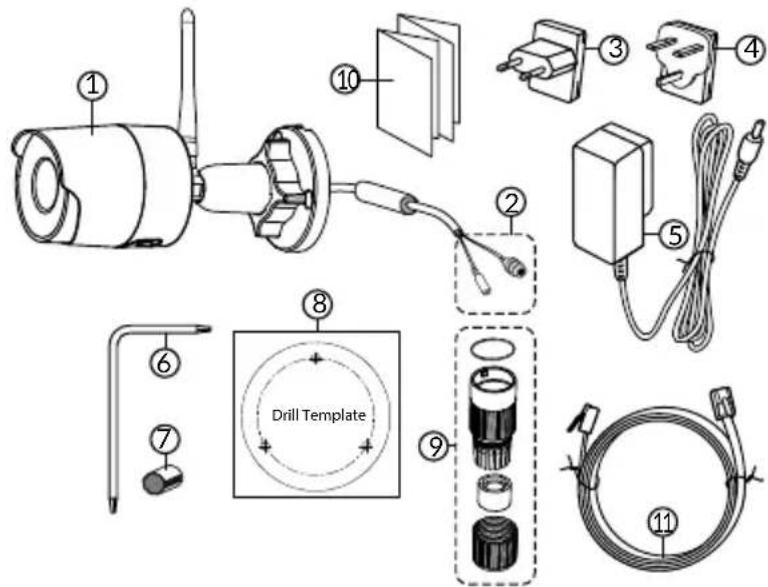

- Poraa kiinnitysreiät porausmallin avulla. - Kiinnitä alusta sopivilla ruuveilla tukeen.

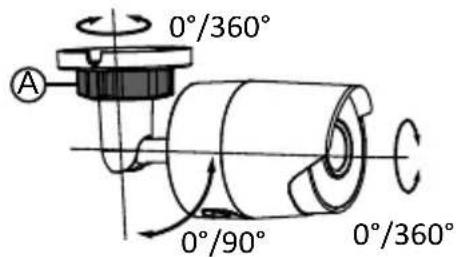

- Löysää mutteria A. - Suuntaa kamera oikein ja kiristä sen jälkeen mutteri.

Tycam 2100 Indoor -kamera on varustettu valmiiksi muistikortilla. Korttiin voidaan tallentaa salattuja videoita, jotka on katsottavasti ainoastaan Tydom-sovelluksella. Voit lisätä tallennustilaa asentamalla suuremman kortin.

6.6 Muistikortin vaihtaminen

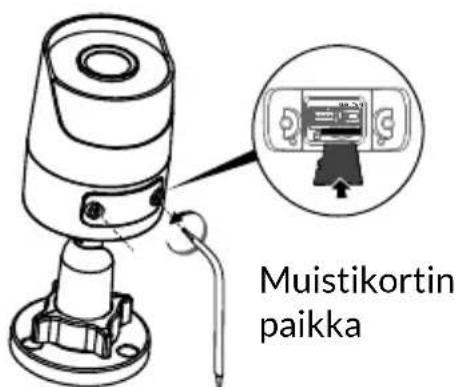

- Katkaise kamerasta virta. - Poista kannen 2 ruuvia mukana toimitetulla avaimella. - Työnnä uusi muistikortti paikalleen huomioiden ilmoitettu suunta. - Alusta kortti Tydom-sovelluksella. Drill Template Huomaa: Toisen malliselle kortille tallentuvia videoita ei salata. Muistikortti Yhtäjaksoisen tallennuksen kesto 8 Gt 12 h 16 Gt 24 h 32 Gt 2,5 vuorokautta 64 Gt 5 vuorokautta 128 Gt 10 vuorokautta RESET / WPS Muistikortin paikka 0°/90° 0°/360° 0°/360°

Lisävarusteena on saatavana kytkentärasia ulkotiloissa tehtäviä liitäntöjä varten. BRE Tycam 2100 Outdoor - Tuotenro: 6417008 Porausmalli124

6.7 Erotusvaippa RJ45-kaapelille

Voit tarvittaessa asentaa lisävarusteena saatavan erotusvaipan RJ45-kaapelille.

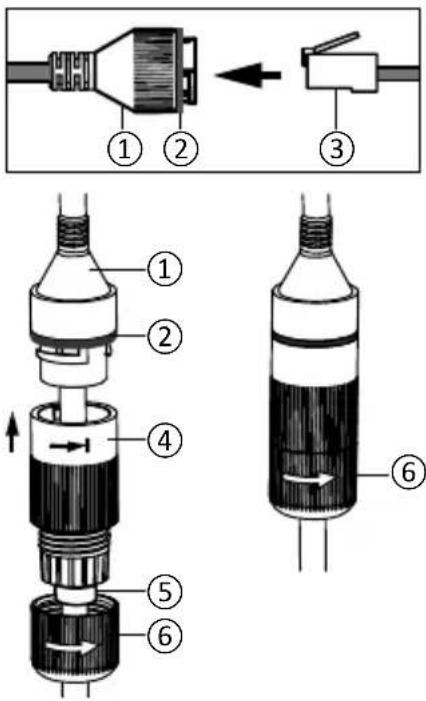

1. Vie verkkokaapeli (7) (ilman pistoketta) kiristysmutterin (6), kumitiivisteen

(5) (kumitiivisteen sisäreunan on vastattava tiivistystulppaan) ja sen jälkeen tiivistystulpan (4) kautta tässä nimenomaisessa järjestyksessä.

2. Kiinnitä verkkoliitin RJ-45 (3) kaapelin päähän kiinnittäen huomiota siihen,

että työnnät kierretyt johdinparit paikoilleen asianmukaisessa järjestyksessä.

3. Aseta tiiviste (2) kameran verkkorajapinnan liitännän (1) päähän.

4. Työnnä verkon pistoke (3) kameran

verkkorajapinnan liitäntään (1).

5. Työnnä kumitiiviste (5) tiivistetulppaan

(4) ja ruuvaa sen jälkeen kiristysmutteri (6) tiivistetulppaan (4) kiristämättä sitä kokonaan.

6. Kohdista tiivistetulpan (4) askelmekanismi (4)

uraan kameran verkkorajapinnan liittimessä (1) ja kierrä tiivistetulppaa sen jälkeen 1/4 kierrosta kameran verkon rajapinnan liittimessä (1).

7. Kiristä mutterit 6, RJ45-liittimen

tiivis kytkentä on valmis.

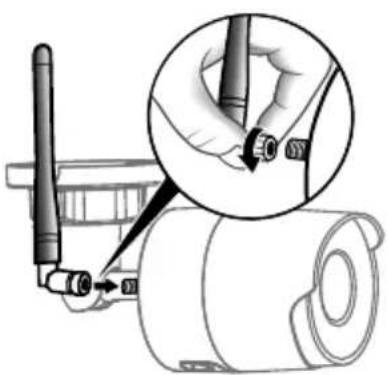

Jos kytket kamerasi lähiverkkoon Wi-Fi n avulla (katso kohta 4), ruuvaa antenni käsin kameraan. Jos käytät muuta liitäntätapaa, kiinnitä antennin liitännän tulppa antennin liitännän tiivistämiseksi.

verkkorajapinnan liitäntä

7 Langaton reititin tuleva verkkokaapeli125

7 - Kameran yhdistäminen

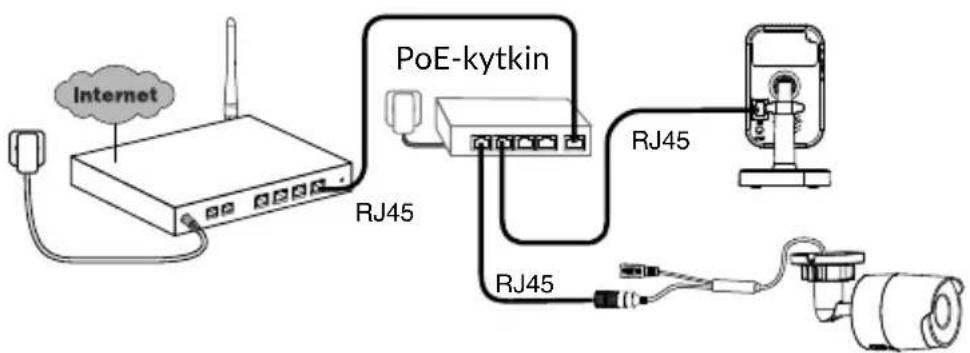

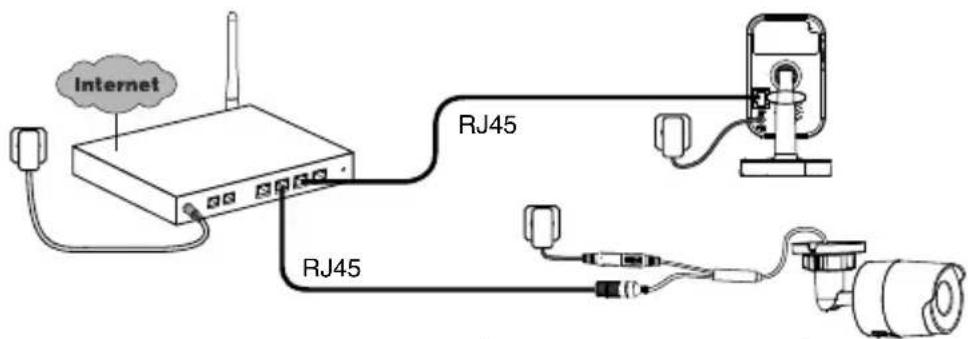

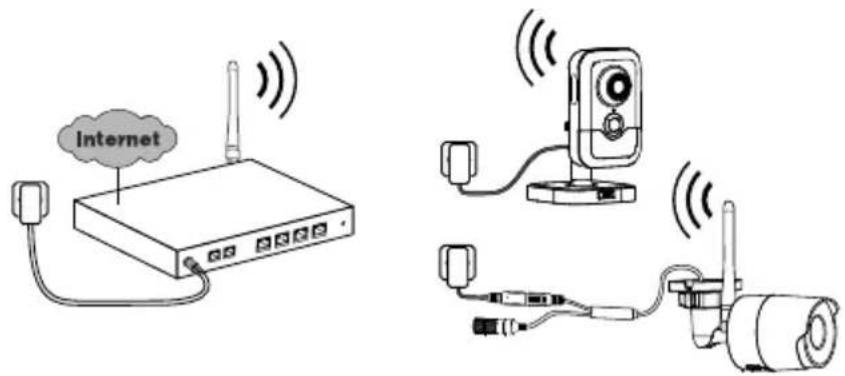

Valitse yhteydenmuodostustapa: WiFi WPS Yhteydenmuodostus Wi-Fi-yhteydellä (2,4 Ghz). Paikallisen Wi-Fi-verkon on ehdottomasti oltava suojattu. WPS-yhteydenmuodostus: Tarkista Langaton reititin yhteensopivuus. Ethernet Yhteydenmuodostus Ethernet RJ45-yhteydellä (kat. 5E, enint. 100 m). POE PoE-yhteydenmuodostustavassa kameran virta syötetään Ethernet RJ45 -yhteydestä, ja se edellyttää kytkimen tai PoE-injektorin sekä kategorian 6 Ethernet-kaapelin (ei sisälly toimitukseen) asennusta. Tyyppi ja enimmäispituus riippuu käytetystä kytkimestä (PoE SW4: enint. 250 m). RJ45 RJ45 RJ45 RJ45 RJ45 PoE-kytkin PoE-kytkimen lisävaruste: Poe SW4 Tuotenro: 6417010 RJ45-kaapeli vaaditaan hetkeksi tätä tilaa varten.126 Reititin-Tiedonsiirtonopeus Kameran resoluutio säädetään automaattisesti käytettävissä olevan bittinopeuden mukaan. Jos sinulla on vaikeuksia etäyhteyteen, voit muuttaa kameran resoluutiota sovelluksessa. Tätä asetusta voidaan käyttää vain etäyhteydellä. Reititin tarvitsee omaan toimintaansa 100 kbit/s:n nopeuden.

Yhdistä kamerasi Tydom-sovellukseen varmistaen, että älypuhelimesi/tablettisi on yhdistetty lähiverkkoon. Käynnistä Tydom-sovellus ja seuraa ohjeita. Voit yhdistää enintään 8 kameraa.

Poista kamera järjestelmästä käynnistämällä Tydom-sovellus. Valikko> Omat laitteet> Kamera> Poista. Ensimmäinen virran kytkentäkerta:

• Kytkettäessä virtaa ensimmäisen kerran tai kameran poistamisen jälkeen, yhteydessä yhteyden muodostamiseen suojattuun palvelimeen kuluu noin 2 minuuttia. Jos tarvitaan ohjelmistopäivitys, se voi viedä jopa 7 minuuttia. Resoluution säätö Kameran käyttämä nopeus laitteesta verkkoon Korkea 900 kbit/s Keski 450 kbit/s Matala 300 kbit/s127

10 - Tekniset ominaisuudet

tai PoE (802.3af Luokka 3) Kulutus 7 W 5 W RJ45-Ethernet- verkko 10/100 Mb/s Wi-Fi-verkko Wi-Fi IEEE 802.11 b/g/n 2,4 GHz (5 GHz ei ole yhteensopiva) Optinen anturi / Polttoväli 1/2,8” 2 megapikseliä HD CMOS / f 2,8 mm 1/2,5” 2 megapikseliä HD CMOS / f 2,8 mm Kuvauskulma V 108° / P 59° / Poik.: 129° V 107° / P 56° / Poik.: 127° Vähimmäis- valovoima. 0 lux (infrapunaledien kanssa) Yönäkö EXIR 2.0 Automaattinen - Kantama: 10 m EXIR 2.0 Automaattinen - Kantama: 30 m Resoluutio Ô Täysi HD - 1920 x 1080 pikseliä @25 ips (kuvaa sekunnissa) yhteyden laadusta riippuen Videon pakkaus H.265 Kortit Micro SD /SD HC/ SD XC Laajennettavissa 128 Gt:uun - (luokka 10 pakollinen) Personoitu ilmaisu

Kaksisuuntainen ääni

Sisäänrakennettu sireeni Enint. 85 dB - Käyttölämpötila ja -kosteus -10...+40 °C 10~95 % ei tiivistyvä -30...+60 °C 10~95 % ei tiivistyvä Varastointilämpötila ja -kosteus -20...+60 °C - 0~90 % ei tiivistyvä Kotelointi- luokka
