GEBRUIKSAANWIJZING MultiSync V521 NEC

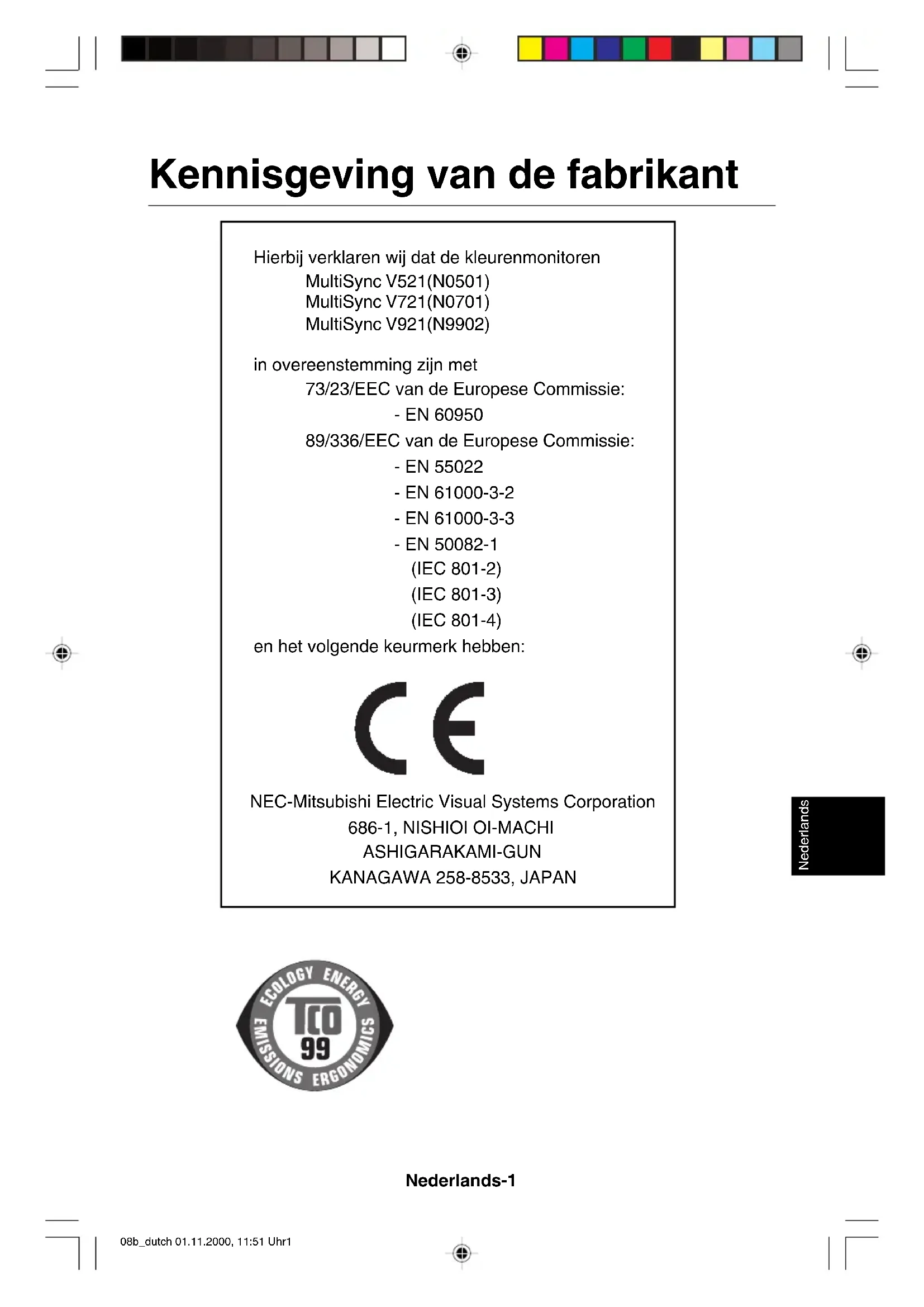

08b_dutch 01.11.2000, 11:51 Uhr1Nederlands-2 Veiligheid Let op! Als u in Europa, met uitzondering van Groot-Brittannië, de MultiSync V521/V721/ V921 gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor het apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier. Als u in Australië de MultiSync V521/V721/V921 gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn. ENERGY STAR

-product Als ENERGY STAR-partner heeft NEC-Mitsubishi Electronics Display of America Inc. bepaald dat dit product beantwoordt aan de ENERGY STA R -richtlijnen voor een efficiënt energiegebruik. Het ENERGY STA R-logo geeft niet noodzakelijk EPA- goedkeuring voor een product of service aan. IBM is een geregistreerd handelsmerk van International Business Machines Corporation. Apple en Macintosh zijn geregistreerde handelsmerken van Apple Computer Inc. Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation. ENERGY STA R is een in de Verenigde Staten geregistreerd merk. NEC is een geregistreerd handelsmerk van NEC Corporation. Alle overige handelsmerken of geregistreerde handelsmerken zijn het eigendom van hun respectieve eigenaren. 08b_dutch 01.11.2000, 11:51 Uhr2Nederlands-3 Nederlands Inhoud De doos* van monitoren uit de V-serie bevat de volgende voorwerpen:

• MultiSync-monitor uit de V-serie met draai-/kantelvoetstuk: MultiSync V521, MultiSync V721 of MultiSync V921

• Gebruikershandleiding

• Cd-rom (met de volledige gebruikershandleiding in PDF-indeling) en Windows-bestanden (INF-bestand en kleurenprofiel). Als u de volledige gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

• Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden. 08b_dutch 01.11.2000, 11:51 Uhr3Nederlands-4 Draai-/kantelvoetstuk bevestigen en verwijderen Bevestigen Dit product bestaat uit een MultiSync-monitor en een draai-/kantelvoetstuk. Ga als volgt te werk om het draai-/kantelvoetstuk aan de MultiSync-monitor te bevestigen:

• Druk de zes haakjes van het draai-/kantelvoetstuk in de zes openingen onder aan de MultiSync-monitor.

• Schuif het draai-/kantelvoetstuk naar voren.

• Wanneer de vergrendeling aan de bovenkant van het draai-/kantelvoetstuk op zijn plaats klikt, is het voetstuk vastgezet. Verwijderen Wanneer u de monitor wilt verplaatsen of voor reparatie wilt transporteren, moet u het draai-/kantelvoetstuk verwijderen.

• Druk de vergrendeling van de MultiSync-monitor omlaag en trek het draai-/ kantelvoetstuk van de monitor.

• Schuif het draai-/kantelvoetstuk van de voorkant van de MultiSync-monitor weg.

Trek het draai-/kantelvoetstuk uit de openingen in de MultiSync-monitor. 08b_dutch 01.11.2000, 11:51 Uhr4Nederlands-5 Nederlands Snel aan de slag Volg de onderstaande instructies om de MultiSync- monitor uit de V-serie op uw computersysteem aan te sluiten:

1. Zet uw computer en de MultiSync-monitor uit.

2. Installeer indien nodig de videokaart. Raadpleeg de handleiding bij de

videokaart voor meer informatie.

3. Voor PC: sluit de 15-pins D-SUB-miniconnector van de signaalkabel aan op

de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast. Voor de Macintosh: sluit de MultiSync Macintosh-kabeladapter (niet standaard meegeleverd) aan op de monitoraansluiting van de Macintosh (zie illustratie B.1). Sluit de 15-pins D-SUB-miniconnector van de signaalkabel aan op de Macintosh-kabeladapter van de computer (zie illustratie B.1). Draai alle schroeven vast.

4. Sluit het uiteinde van de voedingskabel aan op de MultiSync monitor uit de

V-serie en steek de stekker van de voedingskabel in het stopcontact (zie illustratie C.1).

5. Zet de monitor (zie illustratie D.1) en de computer aan.

6. De installatie is nu voltooid.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze gebruikershandleiding. Signaalkabel 15-pins D-SUB- miniconnector Illustratie A.1 08b_dutch 01.11.2000, 11:51 Uhr5Nederlands-6 Illustratie B.1 Illustratie C.1 Illustratie D.1 Computer Mac-adapter (niet standaard meegeleverd) 15-pins D-SUB- miniconnector Signaalkabel Stopcontact Voedingskabel 08b_dutch 01.11.2000, 11:51 Uhr6Nederlands-7 Nederlands OSM-besturingselementen De OSM-besturingsknoppen (On-Screen Manager) bevinden zich vooraan op de monitor en hebben de volgende functies: SELECT (Selecteren) Hiermee opent en verlaat u het menu met de OSM-besturingselementen. CONTROL-/+ (Waarde -/+) Hiermee selecteert u een besturings element, en verlaagt of verhoogt u de waarde. RESET Hiermee stelt u voor de geselecteerde optie opnieuw de fabrieksinstelling in. Houd tegelijkertijd de knop -/+ ongeveer één seconde ingedrukt. BRIGHTNESS (Helderheid): Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in. CONTRAST: Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in. (Wanneer het OSM-venster niet zichtbaar is, kunt u het contrast aanpassen met de knop „-/+“.) R Rode-kleurbeheer: Hiermee stelt u het roodcontrast van het beeldscherm in. G Groene-kleurbeheer: Hiermee stelt u het groencontrast van het beeldscherm in. B Blauwe-kleurbeheer: Hiermee stelt u het blauwcontrast van het beeldscherm in. Horizontaal: Hiermee verplaatst u het beeld horizontaal op het scherm (naar links of naar rechts). Verticale positie: Hiermee verplaatst u het beeld verticaal op het scherm (omhoog of omlaag). Horizontale afmetingen: Hiermee vergroot of verkleint u de breedte van het beeld (horizontaal). Verticale afmetingen: Hiermee vergroot of verkleint u de hoogte van het beeld (verticaal). Met de geometrische besturingselementen kunt u de kromming of hoek van de zijkanten van het beeld op het scherm aanpassen. PPincushion/Barrel: Hiermee maakt u de kromming van de zijkanten naar binnen of naar buiten groter of kleiner. Trapezoid (Trapezevervorming): Hiermee maakt u de onderkant van het beeld op het scherm groter of kleiner zodat deze met de bovenkant overeenkomt. 08b_dutch 01.11.2000, 11:51 Uhr7Nederlands-8 Parallelogram (Parallellogram): Hiermee vergroot of verkleint u de helling van de zijkanten van het beeld naar links of naar rechts. Bow (Pincushion Balance) (Buiging; pincushionbalans): Hiermee maakt u de kromming van de zijkanten naar links of naar rechts groter of kleiner. Rotates (Roteren): Hiermee roteert u het scherm. Degauss (Demagnetiseren): Selecteer het demagnetiseringspictogram in het venster voor pictogramselectie en druk op de knop SELECT. Hierdoor verwijdert u het storende magnetische veld en corrigeert u het scannen van de elektronenstraal voor een grotere zuiverheid, betere scherpstelling en hogere convergentie. Opmerking: Na het gebruik van de demagnetiseringsfunctie moet u minstens 20 minuten wachten alvorens opnieuw te demagnetiseren. Color Temperature (Kleurentemperatuur): Selecteer het kleurentemperatuurpictogram in het venster voor pictogramselectie en druk op de knop SELECT. Selecteer de gewenste kleurentemperatuur. (9300K, 7550K, 6550K, door gebruiker gedefinieerd) OSD: Er zijn drie achtergrondkleuren (blauw, zwart en wit). U selecteert een kleur door op de knop SELECT te drukken nadat u OSD hebt geselecteerd in het venster voor pictogramselectie. EXIT (Afsluiten): Hiermee sluit u het venster met OSM- besturingselementen. Selecteer EXIT in het venster voor pictogramselectie en druk op de knop SELECT. MultiSync V921 EXIT (Afsluiten): Hiermee sluit u het venster met OSM- besturingselementen. Selecteer ESC in het venster voor pictogramselectie en druk op de knop SELECT. Horizontal Moiré Canceler (Horizontaal moiré annuleren): Hiermee verlaagt u het niveau van het horizontale moiré. Vertical Moiré Canceler (Verticaal moiré annuleren): Hiermee verlaagt u het niveau van het verticale moiré. Opmerking: Als u gedurende tien seconden geen knop indrukt wanneer het scherm met OSM-besturings- elementen wordt weergegeven, wordt het venster automatisch gesloten. exit (V521/V721)

(V921) 9300K (V521/V721) 08b_dutch 01.11.2000, 11:51 Uhr8Nederlands-9 Nederlands Aanbevolen gebruik Veiligheidsmaatregelen en onderhoud

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.

• Gebruik de monitor altijd in een droge en schone werkruimte.

• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.

• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.

• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.

• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.

• Plaats geen zware transformatoren, elektrische motoren of andere apparaten, zoals externe luidsprekers of ventilatoren, die sterke magnetische velden ontwikkelen, in de omgeving van de monitor.

• Plaats indien mogelijk de monitor met de voorkant naar het oosten gericht. Zo beperkt u het effect van het magnetische veld van de aarde tot een minimum.

• Als u de monitor draait wanneer de stroom is ingeschakeld, kan het beeld mogelijk verkleuren. Om dit te corrigeren, schakelt u de monitor uit en wacht u 20 minuten alvorens deze opnieuw aan te zetten.

• Als u de apparatuur van het elektriciteitsnet wilt isoleren, haalt u de stekker uit het stopcontact.

• Als u de MultiSync-monitor uit de V-serie gebruikt met de geïntegreerde wisselstroomvoeding van 220-240 V (internationaal gebruik), dient u een voedingskabel te gebruiken die voldoet aan de vereisten voor de voedings- spanning van de wisselstroombron waarop u de monitor hebt aangesloten. De voedingskabel die u gebruikt, moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn. (Het gebruik van het type H05VV-F is aanbevolen, uitgezonderd in Groot-Brittannië.) 08b_dutch 01.11.2000, 11:51 Uhr9Nederlands-10

• Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor de monitor te gebruiken. Als bij de monitor geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier. Haal in de volgende situaties de stekker van de voedingskabel van uw monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.

• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.

• Als de monitor is blootgesteld aan regen of insijpelend water.

• Als de monitor is gevallen of de behuizing beschadigd is.

• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.

• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.

• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport. U KUNT VERMOEIDHEID VAN UW OGEN,

• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.

• Plaats de monitor niet dichter dan 30 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 45 cm.

• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.

• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.

• Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.

• Maak de monitor regelmatig schoon. Gebruik een pluisvrije, niet-schurende doek met een alcoholvrije, neutrale en niet-schurende reinigingsvloeistof of een glasreiniger om zoveel mogelijk stofvorming te vermijden.

• Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te vergroten.

• Gebruik een documenthouder en plaats deze dicht bij de monitor.

• Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.

• Laat uw ogen regelmatig door een arts onderzoeken. Ergonomie De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Stel de helderheid van de monitor zo in dat het achtergrondraster niet meer zichtbaar is.

• Stel het contrast niet op de maximale waarde in.

• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.

• Gebruik de vooraf ingestelde waarden voor de kleuren en de linker- en rechterkant van het beeld.

• Gebruik non-interlaced signalen met een verticale beeldverversings- frequentie tussen 75 en 120 Hz (V521/V721), of 75 en 160 Hz (V921).
