Producttype	LCD-kleurenmonitor
Merk	NEC
Model	MultiSync 90GX² Pro
Schermdiagonaal	19 inch
Native resolutie	1280 x 1024
Gewicht (max.)	4,8 kg
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	ENERGY STAR-conform
Connectiviteit	Analoge video-ingang (mini D-SUB 15-pins), digitale video-ingang (DVI-D), USB-poort
Belangrijkste functies	Kantelen/draaien, automatische aanpassing, OSM, DV-modus (film, spel, foto), kleurregeling (6 voorinstellingen waaronder sRGB en NATIVE)
OSM-instellingen	Helderheid, contrast, beeldpositie, scherpte, taal (8 talen), OSM-vergrendeling, timer
Meegeleverde accessoires	Netsnoer, analoge videokabel, DVI-videokabel, USB-kabel, kabelclips, cd-rom (handleiding PDF)
Reiniging van het scherm	Zachte, droge doek; geen schurende middelen of oplosmiddelen gebruiken
Reiniging van de behuizing	Zachte, licht vochtige doek met mild reinigingsmiddel
Veiligheid	De behuizing niet openen; gevaar voor elektrische schok; stekker uittrekken voor reiniging; uitsluitend gebruiken met een goedgekeurde montagearm
Certificeringen	ENERGY STAR, CE, ISO 13406-2
Onderhoud en repareerbaarheid	Geen door gebruiker te repareren onderdelen; neem contact op met een gekwalificeerde technicus
Garantie	Standaard fabrieksgarantie (niet gespecificeerd)

Veelgestelde vragen - MultiSync 90GX² Pro NEC

Hoe sluit ik de monitor aan op mijn computer?

Zet de computer uit. Gebruik de DVI-kabel voor een digitale verbinding of de mini D-SUB 15-pins kabel voor een analoge verbinding. Sluit de kabel aan op de monitor en de grafische kaart, en draai de schroeven vast. Gebruik voor een Mac een adapter (niet meegeleverd). Sluit vervolgens de voedingskabel aan en zet de monitor aan met de netschakelaar aan de achterkant, daarna de voorste knop.

Hoe stel ik de helderheid en het contrast in?

Druk op een willekeurige knop om het OSM-menu weer te geven. Gebruik de pijltjestoetsen om naar HELDERHEID of CONTRAST te navigeren en pas aan met de linker/rechtertoetsen. Als de SNELTOETS-functie is ingeschakeld, kunt u de helderheid direct aanpassen met < of > en het contrast met + of - zonder het menu te openen.

Wat is de optimale resolutie?

De native en optimale resolutie is 1280 x 1024. Als een andere resolutie wordt gebruikt, kan er een waarschuwingsbericht verschijnen. U kunt deze melding uitschakelen in het menu Extra > RESOLUTIEMELDING.

Wat moet ik doen als het scherm geen signaal weergeeft?

Controleer of de monitor is ingeschakeld (netschakelaar aan) en of de videokabel correct is aangesloten. Zorg ervoor dat de computer is ingeschakeld en dat de grafische kaart een signaal uitzendt. Als het bericht 'GEEN SIGNAAL' aanhoudt, probeer dan een andere kabel of een andere bron.

Hoe reinig ik het LCD-scherm?

Gebruik een zachte, droge doek om stof te verwijderen. Voor vlekken, maak de doek licht vochtig met water of een mild reinigingsmiddel en veeg voorzichtig. Niet wrijven en niet op het scherm drukken. Vermijd chemicaliën zoals alcohol of ammoniak.

Hoe gebruik ik de DV-modus?

Druk op de knop RESET/DV MODE om te schakelen tussen de voorinstellingen: FILM, SPEL, FOTO en andere. Elke modus optimaliseert de kleuren en het contrast voor het type inhoud. U kunt de modus ook selecteren via het OSM-menu.

Kan ik de monitor op een arm monteren?

Ja, de monitor is compatibel met een VESA-bevestiging (100x100 mm). Verwijder de originele voet volgens de instructies in de handleiding en bevestig de arm met vier M4-schroeven (max. diepte 8,5 mm). Gebruik uitsluitend een goedgekeurde arm voor stabiliteit.

Wat moet ik doen bij beeldretentie (inbranden)?

Als er een restbeeld verschijnt, zet de monitor dan even lang uit als de vorige weergavetijd (bijvoorbeeld een uur voor een uur weergave). Om dit te voorkomen, gebruikt u een screensaver of zet u de monitor uit wanneer deze niet wordt gebruikt.

Hoe reset ik de fabrieksinstellingen?

Ga in het OSM-menu naar FABRIEKSINSTELLINGEN in het submenu Extra. Houd de RESET-knop enkele seconden ingedrukt. Alle OSM-parameters worden teruggezet naar de fabriekswaarden.

De monitor maakt geluid of wordt abnormaal warm, wat moet ik doen?

Controleer of de ventilatieopeningen niet geblokkeerd zijn. Zorg ervoor dat de monitor niet in de buurt van een warmtebron staat. Als het probleem aanhoudt, trek dan de stekker eruit en neem contact op met een gekwalificeerde technicus. Open nooit de behuizing.

GEBRUIKSAANWIJZING MultiSync 90GX² Pro NEC

Gebruikershandleiding

Waarschuwing, Let op!...... Nederlands-1

Kennisgeving ...... Nederlands-1

Inhoud ...... Nederlands-2

Snel aan de slag ...... Nederlands-3

Besturingselementen ...... Nederlands-7

Aanbevolen gebruik ....Nederlands-9

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken. Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Let op!

Als u in Europa de MultiSync 70GX² Pro, 90GX² Pro gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor het apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Als u in Australië de MultiSync 70GX ^2 Pro, 90GX ^2 Pro gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheids-normen die in uw land van toepassing zijn.

Kennisgeving

Kennisgeving van de fabrikant

Hierbij verklaren wij dat de kleurenmonitoren

MultiSync 70GX ^2 Pro (L175GG), 90GX ^2 Pro

(L195GH) compatibel zijn met

Richtlijn 73/23/EEC van de Europese Commissie: - EN 60950-1

Richtlijn 89/336/EEC van de Europese Commissie:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

en het volgende keurmerk heeft:

Windows is een geregistreerd handelsmerk van Microsoft Corporation. NEC is een geregistreerd handelsmerk van NEC Corporation. ENERGY STAR is een in de Verenigde Staten geregistreerd handelsmerk.

OmniColor is een geregistreerd handelsmerk NEC Display Solutions Europe GmbH in de EU-landen en Zwitserland.

ErgoDesign is een geregistreerd handelsmerk van NEC Display Solutions, Ltd. in de Benelux, Denemarken, Duitsland, Frankrijk, Italië, Noorwegen, Oostenrijk, Spanje, Verenigd Koninkrijk en Zweden.

NaViSet is een handelsmerk van NEC Display Solutions Europe GmbH in de EU-landen en Zwitserland.

MultiSync is een geregistreerd handelsmerk van NEC Display Solutions, Ltd. in Denemarken, Duitsland, Finland, Italië, Nederland, Noorwegen, Oostenrijk, Spanje, Verenigd Koninkrijk, Zweden en Zwitserland.

Alle overige merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaren.

Als ENERGY STAR®-partner heeft NEC Display Solutions of America, Inc. bepaald dat dit product beantwoordt aan de ENERGY STAR-richtlijnen voor een efficiënt energiegebruik. Het ENERGY STAR-logo geeft niet noodzakelijk EPA-goedkeuring voor een product of service aan.

Nederlands-1

Inhoud

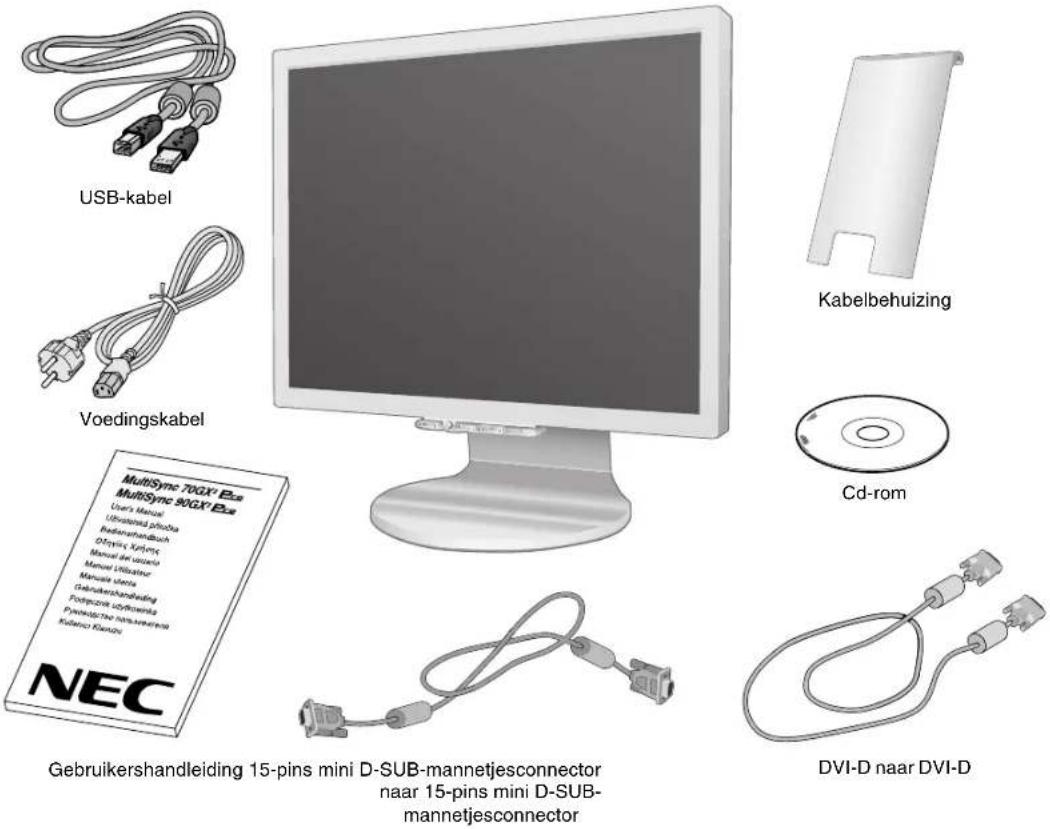

De doos* van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen:

• MultiSync 70GX ^2 Pro, 90GX ^2 Pro-monitor met draai/kantel-voet
  • Voedingskabel
• Kabel voor beeldsignaal (15-pins mini D-SUB-mannetjesconnector naar 15-pins mini D-SUB-mannetjesconnector)
• Kabel voor beeldsignaal (DVI-D naar DVI-D)
• USB-kabel
• Gebruikershandleiding
• Kabelbehuizing
• Cd-rom (met de volledige gebruikershandleiding in PDF-indeling).

Als u de gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

Nederlands-2

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw computersysteem aan te sluiten:

1. Zet de computer uit.

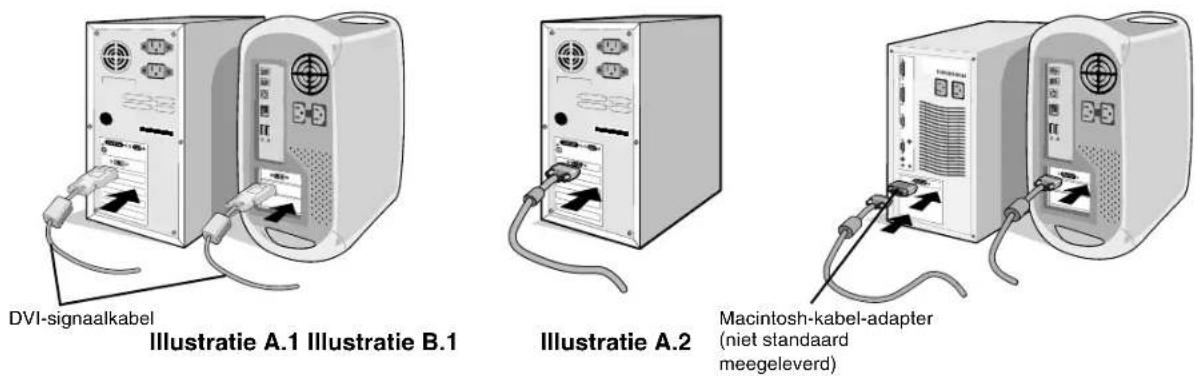

2. Voor PC's of Mac-computers met digitale DVI-uitgang: sluit de DVI-signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast.

Voor PC's met analoge uitgang: sluit de 15-pins mini D-SUB-signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.2). Draai alle schroeven vast.

Voor Mac-computers: sluit de Macintosh-kabeladapter aan op de computer en sluit vervolgens de 15-pins mini D-SUB-signaalkabel aan op de Macintosh-kabeladapter (zie illustratie B.1). Draai alle schroeven vast.

OPMERKING: voor sommige Macintosh-systemen hebt u geen Macintosh-kabeladapter nodig.

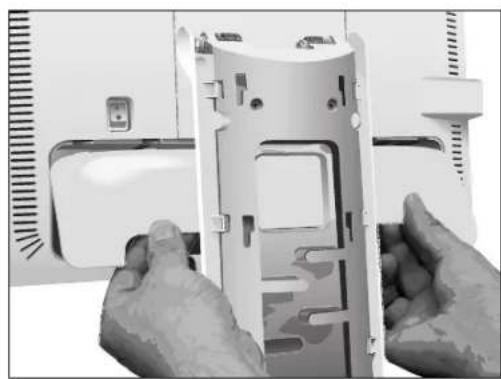

1. Verwijder de connectorenklep (zie illustratie C.1).
2. Plaats uw handen aan beide zijden van het beeldscherm om het LCD-scherm in een hoek van dertig graden te kantelen (zie illustratie C.2).
3. Sluit via het vierkante gat in de voet alle kabels aan op de juiste aansluitingen (zie illustratie C.3).

Illustratie C.1 Illustratie C.2

Illustratie C.3
Nederlands-3

1. Plaats de connectorenklep over de achterzijde van de behuizing (zie illustratie C.4).
2. Plaats alle kabels in de daarvoor bestemde haken (zie illustratie C.5).
3. Plaats uw handen aan beide zijden van het beeldscherm om het LCD-scherm vijf graden terug te kantelen (zie illustratie C.6).

Illustratie C.4 Illustratie C.5

1. Plaats de connectorenklep over de achterzijde van de behuizing (zie illustratie C.6). Om de kabelbehuizing te verwijderen, drukt u de inkeping aan de achterzijde omhoog om zo de kap van de voet te verwijderen (zie illustratie C.7).

Illustratie C.6 Illustratie C.7

1. Steek de stekker van de voedingskabel in het stopcontact (zie illustratie D.1).

OPMERKING: raadpleeg de sectie Let op in deze handleiding voor de juiste voedingskabel.

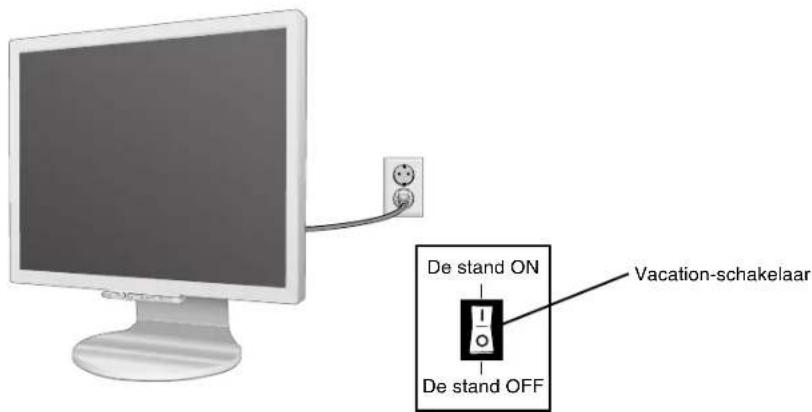

1. De Vacation-schakelaar aan de achterzijde van de monitor moet zich in de stand ON bevinden (zie illustratie D.1). Gebruik de aan/uit-knop aan de voorzijde om de monitor in te schakelen en zet daarna de computer aan.

OPMERKING: de Vacation-schakelaar is een echte aan/uit-knop. Als deze knop zich in de stand OFF bevindt, kan de monitor niet worden ingeschakeld met de knop aan de voorzijde. Gebruik de aan/uit-knop NIET herhaaldelijk na elkaar.

1. Bij de eerste installatie stelt de functie No-Touch Auto Adjust de monitor automatisch in op de meest optimale instellingen voor de meeste timings. Voor verdere aanpassingen gebruikt u de volgende OSM-besturingselementen:

De sectie Besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM-besturingselementen.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze Gebruikershandleiding.

De stand ON De stand OFF Vacation-schakelaar

Illustratie D.1
Nederlands-4

Kijkhoek instellen

Plaats uw handen aan beide zijden van het beeldscherm en stel de gewenste hoek in (zie illustratie TS.1).

OPMERKING: ga voorzichtig te werk wanneer u de kijkhoek van de monitor instelt.

Monitorvoet verwijderen voor permanente montage

Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:

1. Plaats uw handen aan beide zijden van het beeldscherm om het LCD-scherm in een hoek van vijf graden te kantelen. Verwijder de kabelbehuizing (zie illustratie M.1). Verwijder de connectorenklep (zie illustratie M.2).
2. Koppel alle kabels los.
3. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak (zie illustratie M.3).

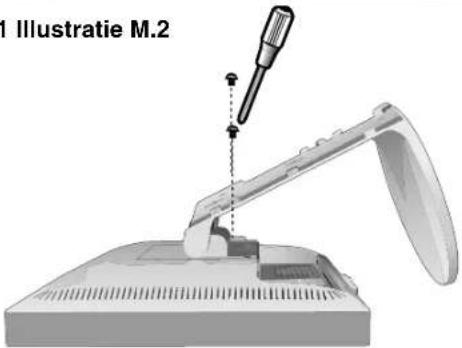

4. Verwijder de twee schroeven waarmee de voet op de monitor is bevestigd (zie illustratie M.3).

Illustratie M.1 Illustratie M.2

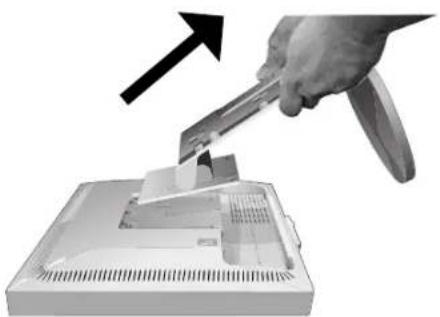

1. Hef de voet omhoog om de bovenste haken los te maken en verwijder de voet (zie illustratie M.4).
2. Verwijder de twee schroeven aan de bovenzijde van de monitor (zie illustratie M.5). U kunt de monitor nu op een andere manier monteren.
3. Sluit de kabels aan en plaats de connectorenklep over de achterzijde van de monitor.
4. Als u de voet opnieuw wilt bevestigen, voert u deze procedure in omgekeerde volgorde uit.

OPMERKING: gebruik alleen VESA-compatibele alternatieve montagemethoden. Ga voorzichtig te werk wanneer u de voet van de monitor verwijdert.

Illustratie M.4 Illustratie M.5

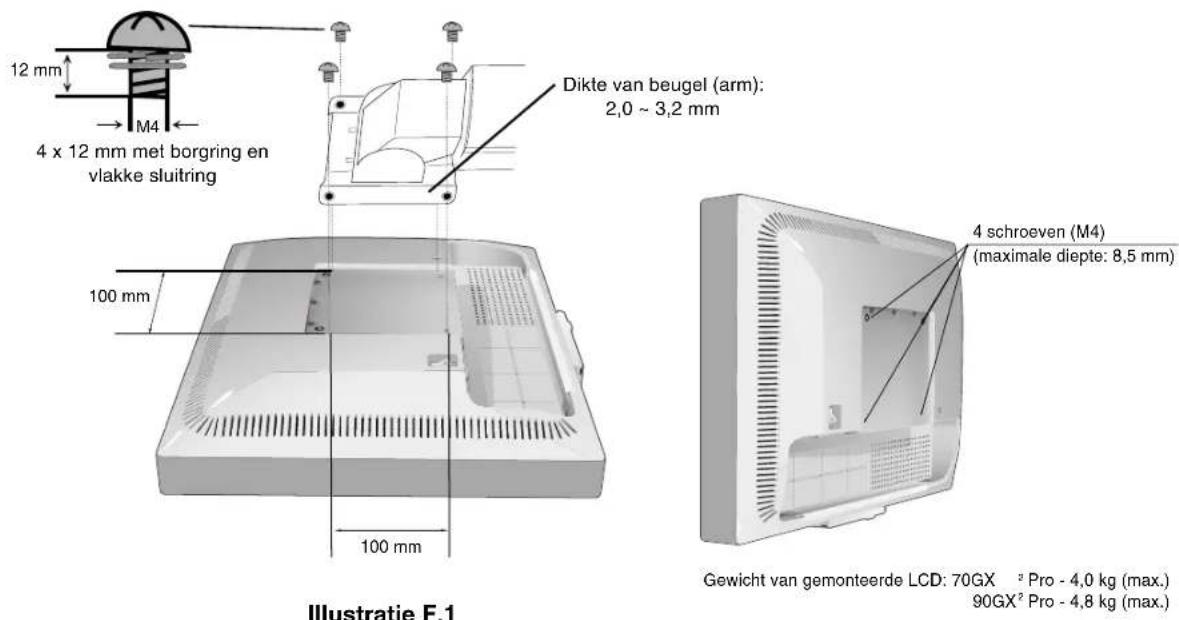

Zwenkarm monteren

Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm. Ga als volgt te werk als u de monitor op een zwenkarm wilt monteren:

1. Verwijder de voet volgens de instructies in de sectie Monitorvoet verwijderen voor permanente montage.
2. Gebruik de vier schroeven om de arm aan de monitor re bevestigen (zie illustratie F.1).

OPMERKING: gebruik de LCD-monitor alleen in combinatie met een goedgekeurde arm (bijvoorbeeld met GS-keurmerk). Om te beantwoorden aan de veiligheidsvoorschriften, moet u de monitor monteren op een arm die de nodige stabiliteit garandeert in overeenstemming met het gewicht van de monitor.

12 mm M4 4 x 12 mm met borgring en vlakke sluitring Dikte van beugel (arm): 2,0 ~ 3,2 mm 100 mm 100 mm Illustratie F.1 4 schroeven (M4) (maximale diepte: 8,5 mm) Gewicht van gemonteerde LCD: 70GX ² Pro - 4,0 kg (max.) 90GX² Pro - 4,8 kg (max.)

Nederlands-6

Besturingselementen

De OSM-besturingsknoppen (On-Screen Manager) bevinden zich vooraan op de monitor en hebben de volgende functies:

U opent het OSM-menu door te drukken op een van de besturingsknoppen (MENU/EXIT, Links, Rechts, Omlaag, Omhoog).

Als u een ander ingangssignaal wilt, drukt u op de knop SELECT.

Als u de DV MODE (DV-MODUS) wilt wijzigen, drukt u op de knop RESET/DV MODE.

OPMERKING: u kunt het ingangssignaal alleen wijzigen wanneer het menu met OSM-besturingselementen niet op het scherm wordt weergegeven.

Knop

Menu

MENU/EXIT

Open het hoofdschermmenu.

Hiermee verlaat u het menu met de OSM-besturingselementen.

Hiermee schakelt u over naar het OSM-hoofdmenu.

4-Navigatietoets

Omhoog

RechtsLinks

Omlaag

Links/Rechts

Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een optie in het menu te selecteren.

Hiermee verplaatst u de markeringsbalk naar links of naar rechts om de waarde te vergroten of te verkleinen.

Directe instelling van helderheid als de HOTKEY op ON (aan) staat.

Opent het OSM-menu als de HOTKEY op OFF (uit) staat.

Omlaag/Omhoog

Hiermee verplaatst u de markeringsbalk naar beneden of naar boven om een optie in het menu te selecteren.

Directe instelling van contrast als de HOTKEY op ON (aan) staat.

Opent het OSM-menu als de HOTKEY op OFF (uit) staat.

SELECT

De functie Auto Adjust (Automatische regeling). Hiermee activeert u het OSM-submenu.

RESET/DV MODE

Hiermee stelt u voor de gemarkeerde optie in het menu opnieuw de fabrieksinstelling in.

Hiermee kunt u overschakelen naar de DV-modus.

OPMERKING: wanneer u in het hoofdmenu of een submenu op de knop RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren door op de knop MENU/EXIT te drukken.

Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in.

CONTRAST

Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in.

DV MODE (DV-MODUS)

Met de Dynamic Visual Mode kunt u instellingen voor films, foto's etc. inschakelen.

AUTO CONTRAST (Automatische contrastregeling, alleen analoge ingang)

Pas de instellingen aan voor een optimale schermweergave.

Auto Adjust (Automatische regeling, alleen analoge ingang)

Hiermee past u automatisch de besturingselementen voor beeldpositie, breedte en fijnafstelling aan.

Image Controls (Beeldinstelling, alleen analoge ingang)

LEFT/RIGHT (Links/rechts)

Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in.

DOWN/UP (Omhoog/omlaag)

Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in.

H. SIZE (Breedte)

U past de breedte aan door de waarde van dit besturingselement te verhogen of te verlagen.

FINE (Fijnafstelling)

U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

Nederlands-7

Colour Control System (Kleurenbeheersysteem)

Colour Control System (Kleurenbeheersysteem): u kunt de gewenste kleuren instellen met behulp van zes vooraf ingestelde kleurensets (de kleurensets sRGB en NATIVE zijn altijd aanwezig en kunnen niet worden gewijzigd).

R,G,B: verhoogt of verlaagt de kleur rood, groen of blauw, afhankelijk van de kleur die is geselecteerd. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling (hoger of lager) wordt door de balken aangegeven.

NATIVE (Standaard): de oorspronkelijke kleur die door het LCD wordt weergegeven. Deze kleur kan niet worden gewijzigd.

sRGB: de modus sRGB biedt een enorme verbetering van de kleurengetrouwheid in desktopomgevingen omdat slechts één standaard RGB-kleurenruimte wordt gebruikt. Dankzij deze standaard kunt u voor de meeste toepassingen makkelijk en met een gerust hart kleuren doorsturen (bijvoorbeeld naar het servicebureau) zonder dat verder kleurenbeheer (en de overeenkomstige kosten) vereist is.

OPMERKING: wanneer MOVIE, GAMING of PHOTO is geselecteerd als de DV-modus, wordt NATIVE automatisch geselecteerd als de zes vooraf ingestelde kleuren en dit kan niet worden gewijzigd.

Tools (Hulpmiddelen)

OFF TIMER (UIT-TIMER): de monitor wordt automatisch uitgeschakeld als de eindgebruiker een voorafbepaalde duur heeft ingesteld.

LED BRIGHTNESS: u kunt de helderheid van het blauwe stroomindicatielampje aanpassen.

HOT KEY (Sneltoets): u kunt de helderheid en het contrast rechtstreeks aanpassen. Wanneer deze functie op ON (AAN) is ingesteld, kunt u de helderheid aanpassen met de knoppen Links of Rechts en het contrast met de knoppen Omhoof of Omlaag wanneer het OSM-menu is uitgeschakeld.

DDC/CI: Met deze functie kunt u DDC/CI AAN of UIT zetten (alleen 90GX² Pro).

FACTORY PRESET (Fabrieksinstelling): als u de optie Factory Preset kiest, worden voor alle OSM-besturingselementen opnieuw de fabrieksinstellingen geladen. Hiertoe dient u de knop RESET enkele seconden ingedrukt te houden. U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken.

Menu Tools (Menuhulpmiddelen)

LANGUAGE (Taal): de menu's van de OSM-besturingselementen zijn beschikbaar in acht talen.

OSM LEFT/RIGHT (OSM links/rechts): u bepaalt zelf waar u het menu met de OSM-besturingselementen horizontaal op het scherm wilt laten verschijnen.

OSM DOWN/UP (OSM omhoog/omlaag): u bepaalt zelf waar u het menu met de OSM-besturingselementen verticaal op het scherm wilt laten verschijnen.

OSM Turn Off (OSM uitschakelen): het menu met de OSM-besturingselementen blijft op het scherm zolang u het gebruikt. In het submenu OSM Turn Off kunt u opgeven hoe lang de inactiviteit op de monitor moet duren (nadat u voor het laatst een knop hebt ingedrukt) voordat het menu met de OSM-besturingselementen automatisch verdwijnt.

OSM Lock Out (OSM vergrendelen): hiermee vergrendelt u de toegang tot alle OSM-functies. Alleen de helderheid en het contrast kunnen nog worden gewijzigd. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveiligde modus is geactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld. Als u de functie OSM Lock Out (OSM vergrendelen) wilt inschakelen, drukt u eerst op de knop SELECT en vervolgens op de knop Rechts. Houd beide knoppen tegelijk ingedrukt. Als u de functie OSM Lock Out (OSM vergrendelen) wilt uitschakelen, drukt u eerst op de knop SELECT en vervolgens op de knop Links. Houd beide knoppen tegelijk ingedrukt terwijl het OSM-menu is weergegeven.

RESOLUTION NOTIFIER (Resolutiemelding): de optimale resolutie is 1280 x 1024. Als ON is geselecteerd, verschijnt na 30 seconden een bericht op het scherm met de melding dat de resolutie niet op 1280 x 1024 is ingesteld.

Information (Informatie)

In het menu Information (Informatie) worden de instellingen van het huidige ingangssignaal, de weergaveresolutie, de horizontale en verticale frequentie en de polariteit van de monitor weergegeven. Ook de naam van het model en het serienummer van uw monitor worden in dit menu weergegeven.

OSM-waarschuwing

OSM-waarschuwingsmenu's verdwijnen wanneer u op de knop Exit drukt.

NO SIGNAL (Geen signaal): deze functie geeft een waarschuwing weer wanneer er geen signaal voor horizontale of verticale synchronisatie aanwezig is. Nadat de voeding weer is ingeschakeld of wanneer het ingangssignaal wijzigt, verschijnt het venster No Signal (Geen signaal).

RESOLUTION NOTIFIER (Resolutiemelding): deze functie geeft een waarschuwing weer voor het gebruik van de optimale resolutie. Het venster Resolution Notifier verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het beeldsignaal niet de juiste resolutie heeft. Deze functie kan worden uitgeschakeld in het Menu Tools (Menuhulpmiddelen).

OUT OF RANGE (Buiten bereik): wanneer de timing van het ingangssignaal niet wordt ondersteund of als het videosignaal niet de juiste timing heeft, verschijnt het menu Out of Range (Buiten bereik).

Nederlands-8

Aanbevolen gebruik

Veiligheidsmaatregelen en onderhoud

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik.

Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.

- Buig de voedingskabel niet.

• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Dek de ventilatieopeningen van de monitor niet af.

Haal in de volgende situaties de stekker van de voedingskabel van de monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.
• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.
• Ga voorzichtig te werk bij glasbreuk.
• Raak de vloeibare kristallen niet aan ingeval de monitor of het glas breekt en ga voorzichtig te werk.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.
• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.
• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

- Ingebrand beeld: bij de LCD-technologie kan een fenomeen optreden dat bekend staat als een "inbranding".

Van inbranding of ingebrand beeld is sprake wanneer een "schaduw" van een vorig beeld op het scherm zichtbaar blijft. In tegenstelling tot CRT-monitoren is een inbranding op een LCD-monitor niet van blijvende aard, maar de weergave van niet-veranderende beelden gedurende langere tijd moet worden vermeden. U maakt de inbranding ongedaan door de monitor net zo lang uitgeschakeld te laten als het vorige beeld op het scherm is weergegeven. Als een beeld bijvoorbeeld gedurende één uur is weergegeven en de "geest" van dat beeld blijft achter, schakelt u de monitor één uur uit om het ingebrande beeld ongedaan te maken.

OPMERKING: zoals bij alle andere persoonlijke weergaveapparaten raadt NEC DISPLAY SOLUTIONS u aan regelmatig gebruik te maken van bewegende beelden en een bewegende schermbeveiliging wanneer het scherm inactief is of de monitor uit te schakelen als u deze niet gebruikt.

U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• V oor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
- Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.
- Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 50 cm.
- Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.
- Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.
- Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.
- Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te vergroten.
- Gebruik een documenthouder en plaats deze dicht bij de monitor.
- Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.
- Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.
- Laat uw ogen regelmatig door een arts onderzoeken.

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen met een verticale beeldverversingsfrequentie van meer dan 60-75 Hz.
• Kies bij een donkere achtergrond niet de primaire kleur blauw om te vermijden dat u moeilijk leest en uw ogen sneller vermoeid raken.

Het LCD-scherm schoonmaken

Aanbevelingen voor het schoonmaken van het scherm:

• V eeg voorzichtig met een zachte doek over het LCD-scherm om stof en vuil te verwijderen.
- Gebruik nooit harde voorwerpen om het LCD-scherm schoon te vegen.
- Oefen geen druk uit op het oppervlak van het LCD-scherm.

Het voorkomen van krassen

• Raak het LCD-scherm niet aan met harde voorwerpen
• Gebruik alleen een zachte doek voor het reinigen van het oppervlak van het LCD-scherm.

Het voorkomen van vlekken

• Verwijder vingerafdrukken, waterdruppels, chemische stoffen, etc. onmiddellijk van het LCD-scherm omdat er anders verkleuringen en vlekken kunnen ontstaan.
• Als er tijdens het schoonmaken te veel druk op het LCD-scherm wordt uitgeoefend, kunnen er scheuren ontstaan waardoor er afwijkingen in het beeld kunnen ontstaan.

Het voorkomen van defecten aan het scherm

• Oefen geen grote druk uit op het LCD-scherm.
• Plaats geen zware voorwerpen op het oppervlak van het LCD-scherm.
• Zorg ervoor dat er niet constant druk op het LCD-scherm wordt uitgeoefend.

De behuizing schoonmaken

• Schakel de stroom uit en maak de voedingskabel los.
• Gebruik een zachte doek.
• Maak de doek nat in een sopje van water en een mild reinigingsmiddel en reinig de behuizing. Droog de behuizing met een zachte doek.

OPMERKING: de buitenzijde van de behuizing bevat verscheidene soorten plastic. Maak de behuizing daarom NIET schoon met een product dat benzeen, verdunningsmiddel, alkalisch reinigingsmiddel, een reinigingsproduct op basis van alcohol, glasreinigingsmiddel, boenmiddel, glansmiddel, zeeppoeder of insecticide bevat. Zorg ervoor dat de behuizing gedurende langere tijd niet in aanraking komt met rubber of vinyl. Deze vloeistoffen en stoffen kunnen ertoe leiden dat de verflaag wordt aangetast, gaat barsten of afschilfert.

Nederlands-10
