Typ produktu	Kolorowy monitor LCD
Marka	NEC
Model	MultiSync 90GX² Pro
Przekątna ekranu	19 cali
Rozdzielczość natywna	1280 x 1024
Waga (maks.)	4,8 kg
Zasilanie	220-240 V CA, 50/60 Hz
Pobór mocy	Zgodny z ENERGY STAR
Łączność	Analogowe wejście wideo (mini D-SUB 15-pin), cyfrowe wejście wideo (DVI-D), port USB
Główne funkcje	Pochylenie/obracanie, automatyczna regulacja, OSM, tryb DV (film, gra, zdjęcie), kontrola kolorów (6 ustawień wstępnych w tym sRGB i NATIVE)
Ustawienia OSM	Jasność, kontrast, pozycja obrazu, ostrość, język (8 języków), blokada OSM, programator
Dołączone akcesoria	Przewód zasilający, analogowy kabel wideo, kabel DVI, kabel USB, osłony kabli, CD-ROM (instrukcja PDF)
Czyszczenie ekranu	Miękka, sucha ściereczka; nie używać środków ściernych ani rozpuszczalników
Czyszczenie obudowy	Miękka, lekko wilgotna ściereczka z łagodnym detergentem
Bezpieczeństwo	Nie otwierać obudowy; ryzyko porażenia prądem; odłączyć przed czyszczeniem; używać tylko z homologowanym ramieniem do montażu
Certyfikaty	ENERGY STAR, CE, ISO 13406-2
Konserwacja i naprawialność	Brak części naprawialnych przez użytkownika; skontaktować się z wykwalifikowanym technikiem
Gwarancja	Standardowa gwarancja producenta (nie określona)

Często zadawane pytania - MultiSync 90GX² Pro NEC

Jak podłączyć monitor do komputera?

Wyłącz komputer. Użyj kabla DVI do połączenia cyfrowego lub kabla mini D-SUB 15-pin do połączenia analogowego. Podłącz kabel do monitora i karty graficznej, a następnie dokręć śruby. W przypadku Maca użyj adaptera (nie dołączony). Następnie podłącz przewód zasilający i włącz monitor przełącznikiem na tylnym panelu, a potem przednim przyciskiem.

Jak ustawić jasność i kontrast?

Naciśnij dowolny przycisk, aby wyświetlić menu OSM. Użyj klawiszy kierunkowych, aby przejść do JASNOŚĆ lub KONTRAST, a następnie dostosuj za pomocą klawiszy Lewo/Prawo. Jeśli funkcja SKRÓT jest włączona, możesz bezpośrednio regulować jasność za pomocą < lub >, a kontrast za pomocą + lub - bez otwierania menu.

Jaka jest optymalna rozdzielczość?

Rozdzielczość natywna i optymalna to 1280 x 1024. W przypadku użycia innej rozdzielczości może pojawić się komunikat ostrzegawczy. Możesz wyłączyć to powiadomienie w menu Narzędzia > POWIADOM. ROZDZIELCZOŚĆ.

Co zrobić, jeśli ekran nie wyświetla żadnego sygnału?

Sprawdź, czy monitor jest włączony (przełącznik na tylnym panelu w pozycji włączonej) i czy kabel wideo jest prawidłowo podłączony. Upewnij się, że komputer jest włączony, a karta graficzna wysyła sygnał. Jeśli komunikat 'BRAK SYGNAŁU' nadal się pojawia, wypróbuj inny kabel lub inne źródło.

Jak wyczyścić ekran LCD?

Użyj miękkiej, suchej ściereczki do usunięcia kurzu. W przypadku plam lekko zwilż ściereczkę wodą lub łagodnym detergentem, a następnie delikatnie wytrzyj. Nie trzeć i nie naciskać na ekran. Unikaj chemikaliów, takich jak alkohol czy amoniak.

Jak korzystać z trybu DV?

Naciśnij przycisk RESET/TRYB DV, aby przełączać między predefiniowanymi trybami: FILM, GRA, ZDJĘCIE i inne. Każdy tryb optymalizuje kolory i kontrast dla danego typu treści. Możesz również wybrać tryb z menu OSM.

Czy mogę zamontować monitor na ramieniu?

Tak, monitor jest kompatybilny z uchwytem VESA (100x100 mm). Zdejmij oryginalną podstawkę zgodnie z instrukcją, a następnie przymocuj ramię za pomocą czterech śrub M4 (maks. głębokość 8,5 mm). Używaj wyłącznie homologowanego ramienia, aby zapewnić stabilność.

Co zrobić w przypadku utrwalenia obrazu (widma)?

Jeśli pojawi się obraz szczątkowy, wyłącz monitor na czas równy czasowi wyświetlania poprzedniego obrazu (np. godzina za godzinę wyświetlania). Aby uniknąć tego zjawiska, używaj wygaszacza ekranu lub wyłączaj monitor, gdy nie jest używany.

Jak zresetować ustawienia fabryczne?

W menu OSM przejdź do USTAWIENIA FABRYCZNE w podmenu Narzędzia. Przytrzymaj wciśnięty przycisk RESET przez kilka sekund. Wszystkie ustawienia OSM zostaną przywrócone do wartości fabrycznych.

Monitor hałasuje lub nagrzewa się nienormalnie, co robić?

Sprawdź, czy otwory wentylacyjne nie są zablokowane. Upewnij się, że monitor nie stoi w pobliżu źródła ciepła. Jeśli problem nie ustąpi, odłącz go i skontaktuj się z wykwalifikowanym technikiem. Nigdy nie otwieraj obudowy.

INSTRUKCJA OBSŁUGI MultiSync 90GX² Pro NEC

Podręcznik użytkownika

Uwagi dotyczące zasilania monitora .... Polski-1

Ostrzeżenie, Uwaga ...... Polski-2

Deklaracja ...... Polski-2

Zawartość opakowania ...... Polski-3

Podłączenie monitora ...... Polski-4

Menu regulacyjne ...... Polski-8

Zalecenia eksploatacyjne ...... Polski-10

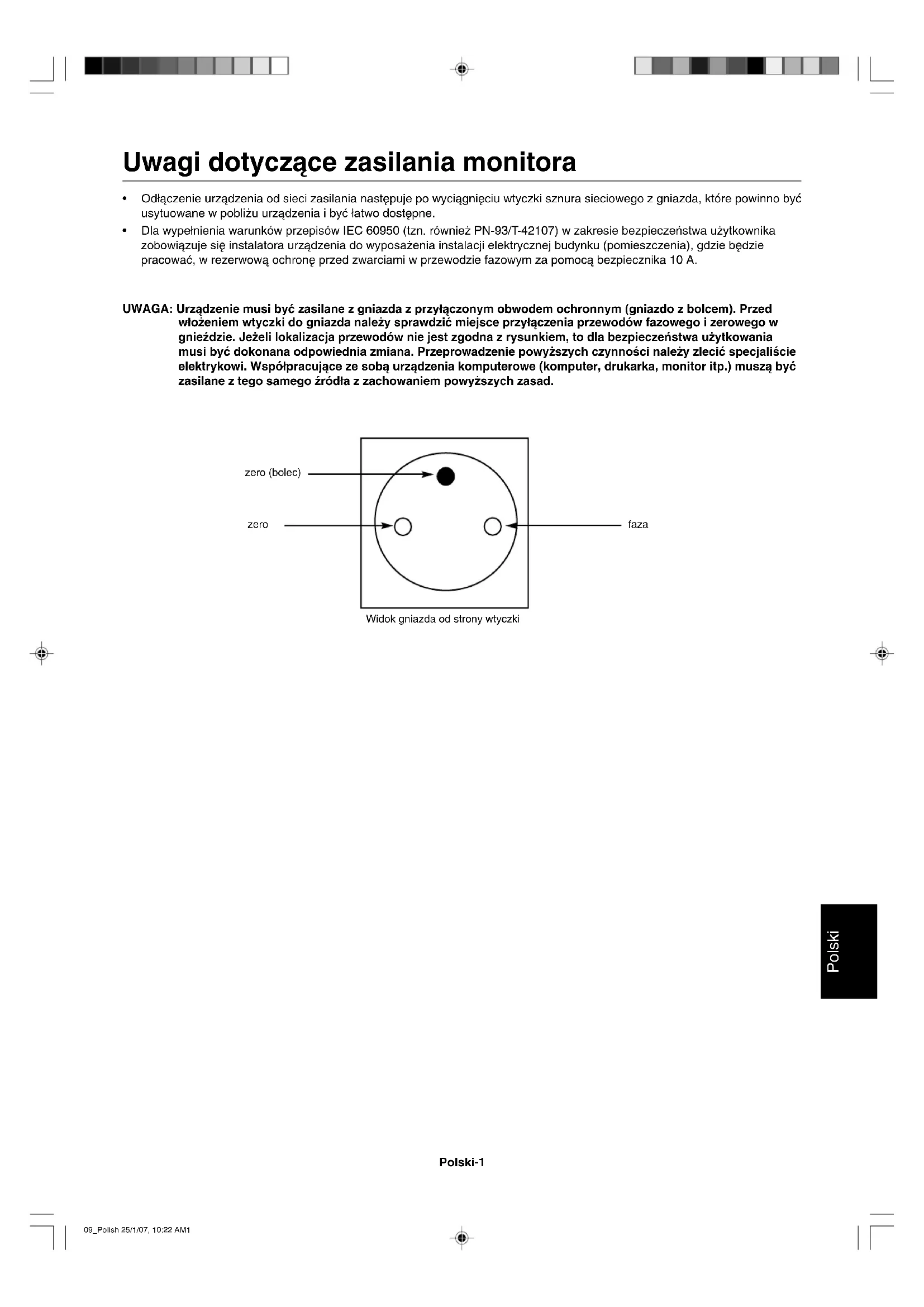

Uwagi dotyczące zasilania monitora

• Odłączenie urządzenia od sieci zasilania następuje po wyciągnięciu wtyczki sznura sieciowego z gniazda, które powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne.
• Dla wypełnienia warunków przepisów IEC 60950 (tzn. również PN-93/T-42107) w zakresie bezpieczeństwa użytkownika zobowiązuje się instalatora urządzenia do wyposażenia instalacji elektrycznej budynku (pomieszczenia), gdzie będzie pracować, w rezerwową ochronę przed zwarciami w przewodzie fazowym za pomocą bezpiecznika 10 A.

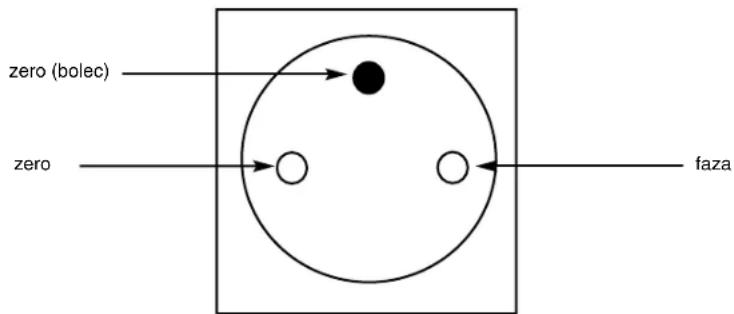

UWAGA: Urządzenie musi być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo z bolcem). Przed włożeniem wtyczki do gniazda należy sprawdzić miejsce przyłączenia przewodów fazowego i zerowego w gnieździe. Jeżeli lokalizacja przewodów nie jest zgodna z rysunkiem, to dla bezpieczeństwa użytkowania musi być dokonana odpowiednia zmiana. Przeprowadzenie powyższych czynności należy zlecić specjaliście elektrykowi. Współpracujące ze sobą urządzenia komputerowe (komputer, drukarka, monitor itp.) muszą być zasilane z tego samego źródła z zachowaniem powyższych zasad.

zero (bolec) zero faza

Widok gniazda od strony wtyczki

OSTRZEŻENIE

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM NIE NALEŻY WYSTAWIAĆ MONITORA NA DESZCZ LUB NA DZIAŁANIE WILGOCI. NALEŻY TAKŻE SPRAWDZIĆ, CZY BOLCE WTYCZKI KABŁA ZASILAJĄCEGO SĄ PRAWIDŁOWO WŁOŻONE DO GNIAZDA ZASILAJĄCEGO LUB GNIAZDA PRZEDŁUŻACZA. WTYCZKI NIE NALEŻY WKŁADAĆ DO GNIAZDA NA SIŁĘ.

NIE NALEŻY OTWIERAĆ OBUDOWY, PONIEWAŻ WEWNĄTRZ ZNAJDUJĄ SIĘ ELEMENTY POD WYSOKIM NAPIĘCIEM. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAŻ JEDYNIE WYKWALIFIKOWANY PERSONEL.

UWAGA:

UWAGA

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA PORAŻENIA PRĄDEM ELEKTRYCZNYM UPEWNIJ SIĘ, ŻE WTYCZKA PRZEWODU ZASILAJĄCEGO ZOSTAŁA WYCIĄGNIĘTA Z GNIAZDKA. ABY CAŁKOWICIE ODŁĄCZYĆ ZASILANIE, NALEŻY WYCIĄGNĄĆ WTYCZKĘ Z GNIAZDKA ZASILAJĄCEGO NIE WOLNO ZDEJMOWAĆ OSŁONY (ANI TYLNEJ ŚCIANKI). WEWNĄTRZ MARKTORIA NIE MA ŻADNYCH ELEMENTÓW, KTÓRE UŻYTKOWNIK MÓGLBY SAMODZIELNIE NAPRAWIAĆ. WSZELKIE PRACE SERWISOWE MOYE WYKONYWAŹ JEDYNIE WYKWALIFIKOWANY PERSONEL.

Ten symbol ostrzega użytkownika, że nieizolowane elementy wewnątrz znajdują się pod tak dużym napięciem, że może ono spowodować porażenie prądem elektrycznym. Jakikołwiek bezpośredni kontakt z dowolnym elementem wewnątrz obudowy jest niebezpieczny.

Ten symbol ostrzega użytkownika, że istotne informacje dotyczące pracy i obsługi monitora znajdują się w załączonej literaturze. W związku z tym należy się szczegółowo z nimi zapoznać w celu uniknięcia problemów.

Ostrzeżenie:

Jeżeli monitor MultiSync 70GX² Pro, 90GX² Pro ma być zasilany stosowanym w Europie prądem zmiennym o napięciu 220 – 240 V, należy stosować kabel zasilający dostarczony z monitorem.

W Wielkiej Brytanii do zasilania monitora należy stosować przewód zgodny ze standardem brytyjskim z zaprasowaną wtyczką zawierającą czarny bezpiecznik (5 A), którego parametry zostały dobrane do pracy z tym sprzętem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

Jeżeli monitor MultiSync 70GX² Pro, 90GX² Pro ma być zasilany stosowanym w Australii prądem zmiennym o napięciu 220 – 240 V, należy stosować kabel zasilający dostarczony z monitorem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

We wszystkich pozostałych przypadkach należy stosować przewód zasilający odpowiedni do parametrów sieci zasilającej prądu zmiennego oraz zgodny ze standardami bezpieczeństwa danego kraju.

Deklaracja

Deklaracja producenta

Niniejszym zaświadczamy, że monitory kolorowe

MultiSync 70GX² Pro (L175GG), 90GX² Pro

(L195GH) są zgodne z

Dyrektywą Rady 73/23/EEC:

- EN 60950-1

Dyrektywą Rady 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

i oznaczony

Windows jest zastrzeżonym znakiem handlowym firmy Microsoft Corporation. NEC jest zastrzeżonym znakiem handlowym firmy NEC Corporation. ENERGY STAR jest zarejestrowanym znakiem handlowym w USA.

OmniColor jest zarejestrowanym znakiem towarowym NEC Display Solutions Europe GmbH w krajach Unii Europejskiej i w Szwajcarii. ErgoDesign jest rejestrowaną marką ochronną spółki NEC Display Solutions, Ltd. w Austrii, Beneluksie, Danii, Francji, Niemczech, Włoszech, Norwegii, Hiszpanii, Szwecji i Wielkiej Brytani.

NaViSet jest znakiem towarowym NEC Display Solutions Europe GmbH w krajach Unii Europejskiej i w Szwajcarii.

MultiSync jest zarejestrowanym znakiem towarowym firmy NEC Display Solutions, Ltd. w takich krajach, jak Włochy, Austria, Holandia, Szwajcaria, Szwecja, Hiszpania, Dania, Niemcy, Norwegia, Wielkiej Brytanii i Finlandia.

Pozostałe nazwy marek i produktów wymienione w niniejszym dokumencie są znakami handlowymi lub zastrzeżonymi znakami handlowymi odpowiednich właścicieli praw autorskich.

NEC Display Solutions of America, Inc., jako partner ENERGY STAR ^® , stwierdza, że niniejszy produkt spełnia zalecenia normy ENERGY STAR w zakresie oszczędności energii. Oznaczenie ENERGY STAR nie oznacza, że EPA promuje jakiekolwiek produkty lub usługi.

Polski-2

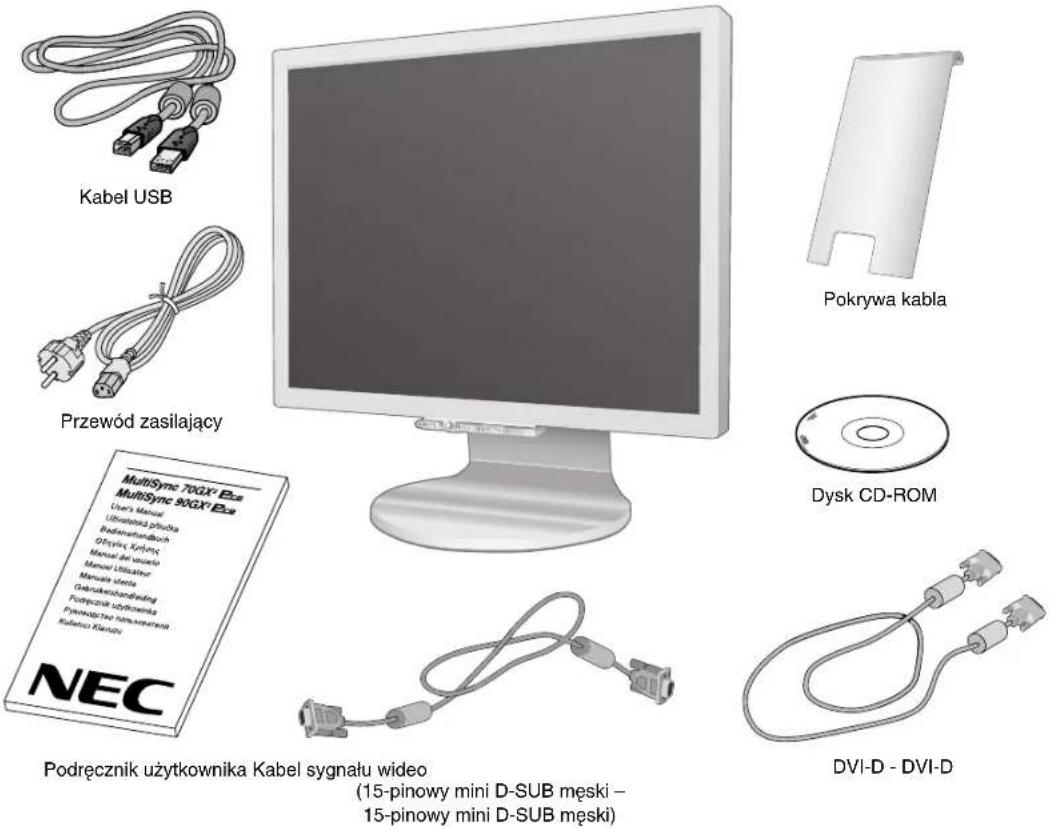

Zawartość opakowania

Pakiet dystrybucyjny* nowego monitora NEC MultiSync LCD powinien zawierać następujące komponenty:

• Monitor MultiSync 70GX ^2 Pro, 90GX ^2 Pro z podstawą o regulacji pochylenia/ obrotu
• Przewód zasilający
• Kabel sygnałowy wideo (15-pinowy mini D-SUB męski – 15-pinowy mini D-SUB męski)
  • Kabel sygnałowy wideo (DVI-D - DVI-D)
  • Kabel USB
• Podręcznik użytkownika
• Ostona kabla
• CD ROM zawierający kompletny Podręcznik użytkownika w formacie PDF.

Aby otworzyć Podręcznik użytkownika w formacie PDF, należy zainstalować w komputerze program Acrobat Reader 4.0.

* Zalecamy zachować oryginalne opakowanie, które może się przydać w przypadku transportu monitora (serwis, przesyłka kurierska, itp.).

Podłączenie monitora

Aby podłączyć monitor MultiSync LCD do Twojego komputera, postępuj według poniższych wskazówek:

1. Wyłącz zasilanie komputera.

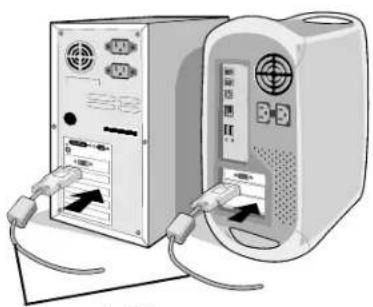

2. Komputery PC lub MAC z wyjściem cyfrowym DVI: Podłącz kabel sygnałowy DVI do złącza w karcie graficznej komputera (Rysunek A.1). Dokręć wszystkie śrubki.

Komputery PC z wyjściem analogowym: Podłącz 15-pinowy kabel sygnałowy mini D-SUB do złącza karty graficznej komputera (Rysunek A.2). Dokręć wszystkie śrubki.

Komputery MAC: Podłącz adapter przewodu Macintosh do komputera, a następnie podłącz do adaptera 15-pinowy kabel sygnałowy mini D-SUB (Rysunek B.1). Dokręć wszystkie śrubki.

Przewód sygnału DVI
Rysunek A.1 Rysunek B.1

Adapter Macintosh (wyposażenie dodatkowe)

UWAGA: Niektóre komputery Macintosh nie wymagają stosowania adaptera Macintosh.

1. Zdjąć ostone złącza (Rysunek C.1).
2. Umieść dłonie na bokach monitora i pochyl ekran ciekłokrystaliczny pod kątem 30 stopni (Rysunek C.2).
3. Podłącz wszystkie przewody do odpowiednich złącz przez kwadratowe otwory w podstawie (Rysunek C.3).

Rysunek C.1 Rysunek C.2

1. Założ pokrywę złącza na tył obudowy (Rysunek C.4).
2. Założ przewody na haczyki (Rysunek C.5).
3. Umieść dłonie na bokach monitora i odchyl ekran ciekłokrystaliczny do tyłu pod kątem 5 stopni (Rysunek C.6).

Rysunek C.4 Rysunek C.5

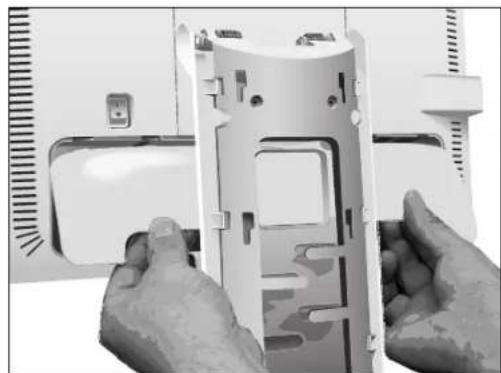

1. Założ pokrywę przewodów na podstawę (Rysunek C.6). Żeby zdjąć pokrywę przewodów należy podważzyć wycięcie u dołu pokrywy (w stronę monitora), żeby odłączyć –okrywę od obudowy (Rysunek C.7).

Rysunek C.6 Rysunek C.7

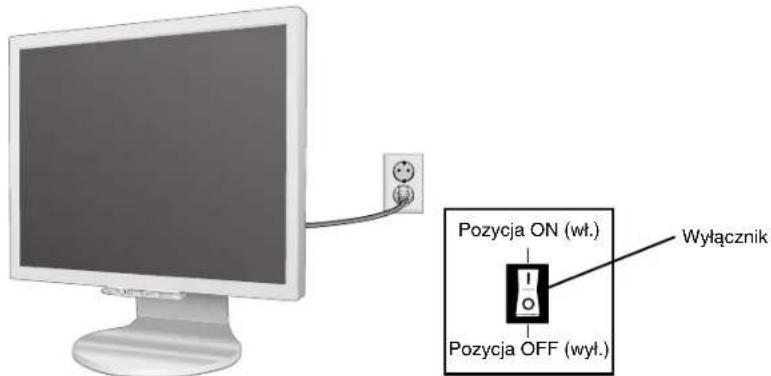

1. Podłączyć przewód zasilający do gniazdka sieciowego (Rysunek D.1).
   UWAGA: Zapoznaj się z częścią Ostrzeżenie niniejszej instrukcji obsługi w celu wyboru przewodu zasilającego zgodnego z wymaganiami.
2. Wyłącznik umieszczony z tyłu monitora powinien być włączony (Rysunek D.1). Włączyć monitor i komputer używając przedniego przycisku zasilania.
   UWAGA: Wyłącznik umożliwia włączanie/wyłączanie monitora. Jeśli wyłącznik znajduje się w pozycji OFF (wyłączony), uruchomienie monitora za pomocą przycisku na przednim panelu nie będzie możliwe. NIE WOLNO szybko włączać i wyłączać monitora.

3. Automatyczna regulacja bezdotykowa optymalizuje ustawienia monitora w trakcie konfiguracji wstępnej dla większości zakresów częstotliwości odświeżania. Dodatkowa regulacja jest możliwa za pomocą następujących funkcji sterowania OSM:

4. Automatyczna regulacja kontrastu (tylko wejście analogowe)

5. Automatyczna korekcja obrazu (tylko wejście analogowe)

Dokładny opis działania poszczególnych funkcji sterowania OSM znajduje się w rozdziale Menu regulacyjne w niniejszej Instrukcji obsługi.

UWAGA: W przypadku problemów należy zapoznać się z informacjami podanymi w rozdziale Usuwanie usterek w niniejszym Podręczniku użytkownika.

Pozycja ON (wt.) Pozycja OFF (wył.) Wyłącznik

Rysunek D.1
Polski-5

Przechylanie i obracanie

Położyć dłonie po bokach ekranu monitora i ustawić odpowiednie położenie (Rysunek TS.1).

UWAGA: Zachować ostrożność przy pochylaniu i obracaniu monitora.

Demontaż podstawy monitora

Aby zamontować monitor w inny sposób, należy wykonać następujące czynności:

1. Umieść dłonie na bokach monitora i pochyl ekran ciekłokrystaliczny pod kątem 5 stopni. Zdejmij osłone przewodów (Rysunek M.1). Zdejmij osłone złącza (Rysunek M.2).
2. Odłącz wszystkie kable.
3. Ustaw monitor ekranem w dół na miękkiej powierzchni (Rysunek M.3).

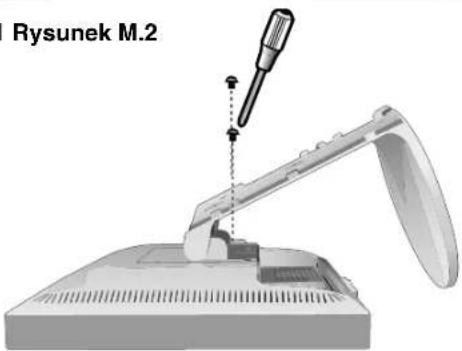

4. Wykręć 2 śrubki łączące podstawkę z monitorem (Rysunek M.3).

Rysunek M.1 Rysunek M.2

Rysunek M.2

Rysunek M.3

Polski-6

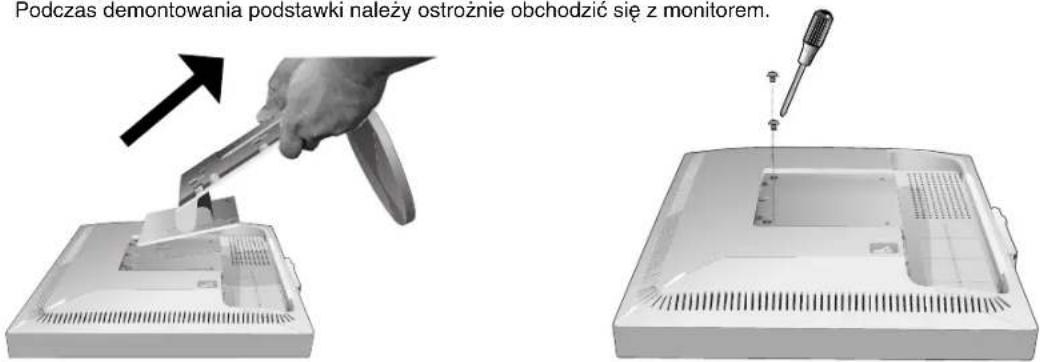

1. Następnie podnieś podstawkę, żeby odłączyć górne haczyki i zdejmij podstawkę (Rysunek M.4).
2. Wykręć 2 śrubki na szczycie monitora (Rysunek M.5). Po wykonaniu powyższych operacji monitor jest przygotowany do zastosowania alternatywnej metody zamocowania.
3. Podłącz przewody i założ osłone złącza z tytu monitora.
4. W powtórnego przymocowania podstawki, wykonaj powyższe czynności w odwrotnej kolejności.

UWAGA: Używaj wyłącznie metod montażu zgodnych ze standardem VESA. Podczas demontowania podstawki należy ostrożnie obchodzić się z monitorem.

Podczas demontowania podstawki należy ostrożnie obchodzić się z monitorem.

Rysunek M.4 Rysunek M.5

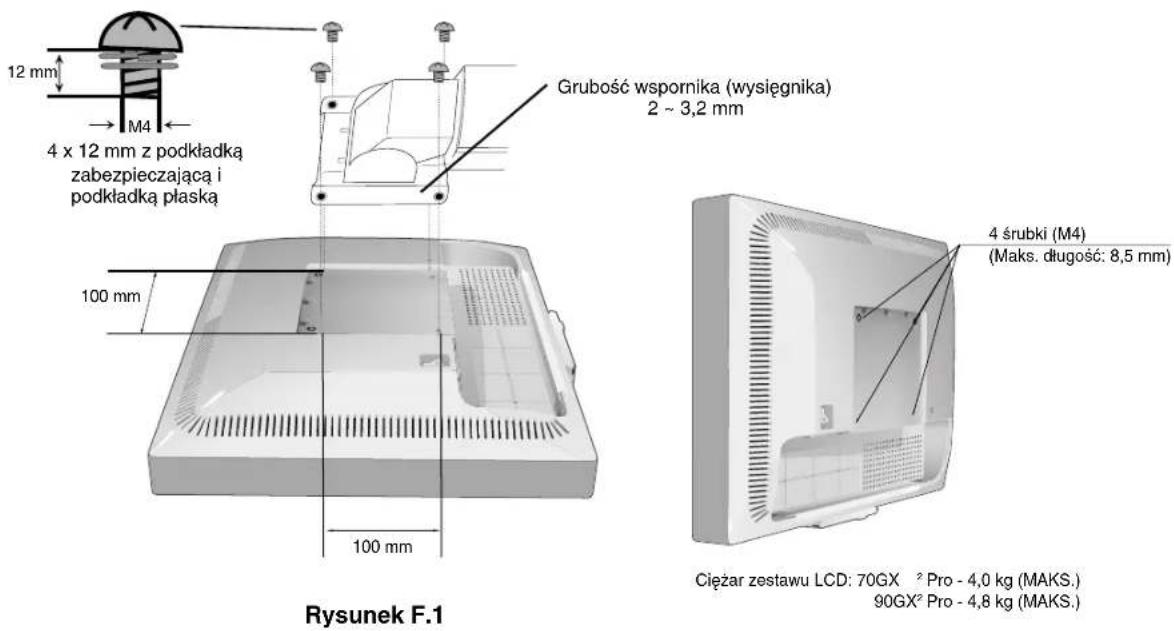

Montaż elastycznego wysięgnika

Niniejszy monitor ciekłokrystaliczny jest przystosowany do montażu na elastycznym wysięgniku. Aby zamontować monitor na elastycznym wysięgniku, należy wykonać następujące czynności:

1. Zdjąć podstawkę w sposób opisany w części Demontaż podstawy monitora do mocowania.
2. Za pomocą 4 śrubek połącz wysięgnik z monitorem (Rysunek F.1).

UWAGA: Monitor ciekłokrystaliczny można stosować wyłącznie z zatwierdzonym wysięgnikiem (np. marki GS). W celu spełnienia wymagań bezpieczeństwa, monitor musi zostać przymocowany do wysięgnika, który zapewnia niezbędną stabilność względem wagi monitora.

12 mm M4 4 x 12 mm z podkładką zabezpieczającą i podkładką płaską Grubość wspornika (wysięgnika) 2 ~ 3,2 mm 100 mm 100 mm 4 śrubki (M4) (Maks. długość: 8,5 mm) Cieżar zestawu LCD: 70GX ² Pro - 4,0 kg (MAKS.) 90GX² Pro - 4,8 kg (MAKS.) Rysunek F.1

Menu regulacyjne

Przyciski sterowania OSM (On-Screen Manager) znajdujące się z przodu monitora mają następujące funkcje:

Aby uzyskać dostęp do menu OSM, należy nacisnąć dowolne przyciski sterowania (MENU/EXIT, lewo, prawo, dół, góra).

Aby zmienić wejście sygnałowe, należy nacisnąć przycisk SELECT.

Żeby zmienić tryb DV, należy nacisnąć przycisk RESET/DV MODE.

UWAGA: Przed zmianą wejścia sygnałowego należy zamknąć menu OSM.

Przycisk Menu

MENU/EXIT Otworzyć główne menu OSM. Wyjście z menu OSM. Wyjście z podmenu i powrót do menu głównego.

Klawisz-4- kierunkowy Góra PrawoLewo Dół

Lewo/Prawo Przesuwa podświetlenie w lewo/prawo w celu wybrania opcji. Przesuwa podświetlenie w lewo /prawo w celu zwiększenia lub zmniejszenia regulacji. Bezpośrednia regulacja jasności, jeżeli klawisz HOT KEY ustawiono na ON (wt.). Wejście do menu OSM, jeżeli klawisz HOT KEY ustawiono na OFF (wył.).

Dół/Góra Przesuwa podświetlenie w górę lub w dół w celu wybrania opcji. Bezpośrednia regulacja kontrastu, jeżeli klawisz HOT KEY ustawiono na ON (wt.). Wejście do menu OSM, jeżeli klawisz HOT KEY ustawiono na OFF (wył.).

SELECT (WYBÓR) Aktywna funkcja automatycznej regulacji. Wejście do podmenu OSM. RESET/DV MODE Przywraca ustawienia w obrębie podświetlenia do ustawień fabrycznych. Przejście do trybu DV.

UWAGA: Po naciśnięciu przycisku RESET w menu głównym i podmenu pojawia się okno ostrzegawcze, które umożliwia wycofanie się z polecenia RESET przez wciśnięcie przycisku MENU/EXIT.

Brightness/Contrast Controls (Regulacja jasności/kontrastu) BRIGHTNESS (JASNOŚĆ)

Pozwala na wyregulowanie ogólnej jasności obrazu i tła.

CONTRAST (KONTRAST)

Pozwala na wyregulowanie jasności obrazu w odniesieniu do tła.

DV MODE (TRYB DV)

Tryb dynamicznej wizualizacji (DV) pozwala na wybranie ustawień odpowiednich dla filmu, obrazu itp.

AUTO CONTRAST (AUTOMATYCZNA REGULACJA KONTRASTU) (tylko wejście analogowe)

Pozwala na wyregulowanie wyświetlanego obrazu na ustawienia optymalne.

Auto Adjust (Automatyczna regulacja) (tylko dla wejścia analogowego)

Automatyczna regulacja położenia i poziomego rozmiaru obrazu oraz precyzyjna korekcja obrazu.

Image Controls (Regulacja obrazu) (tylko dla wejścia analogowego) LEFT/RIGHT (LEWO/PRAWO)

Poziome położenie obrazu w aktywnym obszarze monitora LCD.

Pionowe położenie obrazu w aktywnym obszarze monitora LCD.

H.SIZE (ROZMIAR W POZIOMIE)

Zwiększanie lub zmniejszanie tego parametru umożliwia dostosowanie poziomego rozmiaru obrazu.

FINE (PRECYZYJNA KOREKCJA OBRAZU)

Zwiększenie lub zmniejszenie tego parametru umożliwia uzyskanie optymalnej ostrości, czytelności i stabilności obrazu.

Colour Control System (System kontroli koloru)

Colour Control System (System kontroli koloru): Ustawienia fabryczne sześciu kolorów zapewniają żądane ustawienie kolorów (ustawienia fabryczne kolorów sRGB i NATIVE są standardowe i nie można ich zmienić).

R,G,B: Zwiększenie lub zmniejszenie Czerwonej, Zielonej lub Niebieskiej składowej koloru w zależności od wyboru. Zmiana koloru pokazana zostanie na ekranie, a kreski pokażą kierunek tych zmian (zwiększanie lub zmniejszanie).

NATIVE: Oryginalne, fabryczne ustawienie kolorów dla wyświetlaczy LCD, bez możliwości regulacji.

sRGB: Tryb sRGB zdecydowanie poprawia wierność kolorów pulpitu przez pojedyncze, standardowe rozmieszczenie kolorów RGB. Dzięki tej obsłudze kolorów użytkownik może z łatwością i pewnością siebie przekazywać kolory bez konieczności dodatkowego zarządzania kolorami w najbardziej typowych przypadkach.

UWAGA: Kiedy jako tryb DV (DV MODE) wybrano opcjhę MOVIE (film), GAMING (gry) lub PHOTO (zdjęcia), zostaje automatycznie ustawiony tryb NATIVE (natywny) jako ustawienie wstępne sześciu kolorów. Nie można tego zmienić.

Tools (Narzędzia)

OFF TIMER: Monitor wyłączy się automatycznie, jeżeli użytkownik wprowadzi czas wyłączenia.

LED BRIGHTNESS (JASNOŚĆ DIOD LED): Można dostosować jasność niebieskiej diody LED.

HOT KEY (KLAWISZ DOSTĘPU): Jasność i kontrast można wyregulować bezpośrednio. Po włączeniu tej funkcji można wyregulować jasność używając przycisków w lewo lub w prawo, oraz kontrast używając przycisków w górę lub w dół, przy wyłączonym menu OSM.

DDC/CI: Ta opcja służy do włączania i wyłączania funkcji DDC/CI (wyłącznie monitor 90GX° Pro).

FACTORY PRESET (USTAWIENIA FABRYCZNE): Wybranie Ustawień Fabrycznych w menu OSM umożliwia zresetowanie większości ustawień do ustawień fabrycznych. Należy nacisnąć przycisk RESET na kilka sekund. Poszczególne parametry mogą być przywracane do ustawień fabrycznych poprzez wybranie ich (podświetlenie) i naciśnięcie przycisku RESET.

Menu Tools (Narzędzia menu)

LANGUAGE (JEZYK): Menu ekranowe OSM jest dostępne w ośmiu językach.

OSM LEFT/RIGHT (OSM LEWO/PRAWO): Można wybrać dowolne miejsce na ekranie w poziomie, w którym ma zostać wyświetlone menu OSM.

OSM DOWN/UP (OSM DÓŁ/GÓRA): Można wybrać dowolne miejsce na ekranie w pionie, w którym ma zostać wyświetlone menu OSM.

OSM Turn Off (WYŁĄCZENIE OSM): Menu OSM będzie wyświetlane na ekranie tak długo, jak długo będzie używane. W podmenu Turn Off można ustawić czas wyłączenia menu po ostatnim naciśnięciu przycisku.

OSM Lock Out (ZABLOKOWANIE OSM): Opcja ta powoduje całkowite zablokowanie dostępu do wszystkich funkcji menu OSM oprócz regulacji jasności i kontrastu. Przy próbie otwarcia menu znajdującego się w stanie zablokowanym na ekranie pojawi się informacja, że funkcje menu zostały zablokowane. Aby uaktywnić tę blokadę OSM, należy nacisnąć i przytrzymać jednocześnie przyciski SELECT i prawy przycisk regulacyjny. Aby wyłączyć blokadę tę OSM, należy nacisnąć i przytrzymać jednocześnie przycisk SELECT i lewy przycisk regulacyjny, przy włączonym menu OSM.

RESOLUTION NOTIFIER (INFORMACJA O ROZDZIELCZOŚCI): Optymalna rozdzielczość jest równa 1280 x 1024. Jeżeli monitorowanie rozdzielczości jest uaktywnione (ustawienie ON), po 30 sekundach na ekranie wyświetlany jest komunikat informujący o tym, że aktualna rozdzielczość nie jest równa 1280 x 1024.

Information (informacje)

Menu Information (informacje) wskazuje bieżące wejście, rozdzielczość, częstotliwość odświeżania w pionie i poziomie oraz ustawienia biegunowości monitora. Wyświetła również nazwę modelu i numer seryjny monitora.

OSM Warning (ostrzeżenie OSM)

Po naciśnięciu przycisku EXIT ostrzeżenie OSM zniknie.

NO SIGNAL (Brak sygnału): Funkcja wysyła ostrzeżenie w przypadku braku synchronizacji poziomej lub pionowej. Po włączeniu zasilania lub po zmianie sygnału wejścia, pojawia się okno No Signal (brak sygnału).

RESOLUTION NOTIFIER (Monitorowanie rozdzielczości): Ostrzeżenie o uruchomieniu funkcji optymalizacji rozdzielczości. Po włączeniu zasilania, po zmianie sygnału wejścia lub w przypadku nieodpowiedniej rozdzielczości, otworzy się okno Resolution Notifier (monitorowanie rozdzielczości). Tę funkcję można wyłączyć w Menu Tools (Narzędzia menu).

OUT OF RANGE (Przekroczenie zakresu): Kiedy dany sygnał wideo nie jest obsługiwany lub nie jest właściwie taktowany, zostanie wyświetlone menu Out Of Range (Przekroczenie zakresu).

Zalecenia eksploatacyjne

Zasady bezpieczeństwa i utrzymania

NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD W CELU UTRZYMANIA OPTYMALNYCH PARAMETRÓW PRACY MONITORA KOLOROWEGO MULTISYNC LCD:

• NIE NALEŻY OTWIERAĆ MONITORA. Wewnątrz monitora nie ma żadnych elementów, które mógłby naprawić lub obsługiwać użytkownik. Zdjęcie obudowy grozi porażeniem prądem elektrycznym oraz innymi niebezpieczeństwami. Wszelkie prace serwisowe może wykonywać jedynie wykwalifikowany personel.
• Nie wolno rozlewać cieczy na obudowę monitora, ani używać go w pobliżu wody.
• Nie wolno wkładać żadnych przedmiotów w szczeliny obudowy, ponieważ mogą dotykać elementów znajdujących się pod napięciem, co może spowodować zagrożenie dla zdrowia lub życia, porażenie prądem elektrycznym, pożar lub uszkodzenie sprzętu.
• Nie wolno stawiać ciężkich przedmiotów na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może spowodować porażenie prądem lub pożar.
• Nie wolno stawiać monitora na pochyłych lub niestabilnych wózkach, stojakach lub stołach, ponieważ monitor może spaść i w rezultacie ulec zniszczeniu lub niebezpiecznej awarii.
• Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.
• Lampa fluorescencyjna znajdująca się wewnątrz monitora LCD zawiera rtęć. Należy postępować zgodnie z miejscowymi przepisami o ochronie środowiska podczas likwidacji monitora.
• Nie zginać przewodu zasilającego.
• Nie należy eksploatować monitora w miejscach o wysokiej temperaturze, dużej wilgotności, dużym zapyleniu lub dużym zabrudzeniu smarami czy olejami.
• Nie zakrywać otworów wentylacyjnych monitora.

W razie zaistnienia następujących okoliczności, należy niezwłocznie odłączyć komputer od gniazdka zasilającego:

• Przewód zasilający lub gniazdo sieciowe są uszkodzone.
• Na monitor spadł ciężki przedmiot.
• Monitor był wystawiony na działanie deszczu lub wody.
• Monitor upadł i jego obudowa została uszkodzona.
• Monitor nie działa normalnie pomimo stosowania się do zaleceń zawartych w instrukcji obsługi.
  • W przypadku stluczenia szyby należy zachowac ostroznosc.
• W przypadku stluczenia monitora lub szyby nie dotykac płynnego kryształu i zachowac ostroznosc.

UWAGA

• Należy zapewnić wystarczającą wentylację wokół monitora w celu właściwego rozproszenia ciepła. Nie wolno zasłaniać otworów wentylacyjnych oraz ustawiać monitora w pobliżu grzejników lub innych źródeł ciepła. Nie wolno klaść żadnych przedmiotów na górną część monitora.
• Wyjmując wtyczkę kabla zasilającego odłączamy monitor od zasilania. Monitor powinien być zainstalowany w pobliżu gniazdka, do którego jest łatwy dostęp.
• Podczas transportu należy ostrożnie obchodzić się z monitorem. Opakowanie należy zachować na wypadek transportu monitora w przyszłości.

- Efekt poświaty: Proszę pamiętać, że w przypadku technologii ciekłokrystalicznej może występować zjawisko znane jako poświata obrazu. Poświata obrazu występuje, kiedy na ekranie pozostaje widoczny "widmowy" obraz poprzedniego obrazu. W przeciwieństwie do monitorów ekranowych, poświata monitorów ciekłokrystalicznych nie jest stała, lecz należy unikać wyświetlania nieruchomochych obrazów przez dłuższy okres czasu. W celu złagodzenia efektu poświaty ekranu, należy wyłączyć monitor na okres czasu, przez jaki był wyświetlany poprzedni obraz. Na przykład, jeżeli obraz znajdował się na monitorze przez jedną godzinę i widoczny jest teraz obraz resztkowy, należy wyłączyć monitor również na jedną godzinę, żeby zlikwidować to "widmo".

UWAGA: Podobnie jak w przypadku wszystkich osobistych urządzeń wyświetlających, firma NEC DISPLAY SOLUTIONS zaleca wyświetlanie ruchomych obrazów oraz używanie ruchomego wygaszacza ekranu, w regularnych odstępach czasu, kiedy obraz na ekranie jest nieruchomoły lub wyłączenie monitora, kiedy nie jest używany.

PRAWIDŁOWE USTAWIENIE ORAZ REGULACJA MONITORA MOGA ZMNIEJSZYĆ ZMĘCZENIE OCZU, RAMION I SZYI. ZALECA SIĘ STOSOWANIE DO PONIŻSZYCH WSKAZÓWEK:

• Po włączeniu zaleca się pozostawić monitor na 20 minut w celu nagrzania się.
• Należy tak ustawić wysokość monitora, aby górna część ekranu znajdowała się trochę poniżej linii wzroku. Oczy powinny być skierowane lekko w dół podczas patrzenia w środek ekranu.
• Monitor należy umieścić nie bliżej niż 40 cm i nie dalej niż 70 cm od oczu. Optymalna odległość wynosi 50 cm.

- Okresowo należy dać oczom odpocząć patrząc na przedmiot oddalony o przynajmniej 6 m. Należy często mrugać powiekami.

- Ustawić monitor pod kątem 90° do okna lub innych źródeł światła, aby zminimalizować odbicie światła. Ustawić przechył monitora tak, aby światło emitowane przez oświetlenie umieszczone na suficie nie odbijajo się od ekranu.

- Jeżeli odbijające się światło utrudnia patrzenie na ekran, należy zastosować filtrantyodblaskowy.

- Należy ustawić jasność i kontrast monitora w celu uzyskania optymalnej widzialności.

- Uchwyty na dokumenty należy ustawiać blisko ekranu.

- Przedmioty, na które najczęściej kierowany jest wzrok (ekran lub dokumenty należy ustawić naprzeciwko siebie w celu zmniejszenia kręcenia głową podczas pisania.

- Nie zaleca się długotrwale wyświetlać ten sam obraz ponieważ może pojawić się efekt poświaty.

- Należy regularnie kontrolować wzrok.

W celu zapewnienia maksymalnej ergonomii zaleca się stosowanie poniższych wskazówek:

• Przy korzystaniu ze standardowych sygnałów należy ustawić wartości fabryczne rozmiaru i pozycji.
• Ustawić fabryczne wartości kolorów.
• Należy stosować sygnał bez przeplotu z szybkością odświeżania pionowego w zakresie 60-75 Hz.
• Należy unikać używania koloru niebieskiego na ciemnym tle, ponieważ jest on trudno widoczny i powoduje zmęczenie oczu z powodu niewystarczającego kontrastu.

Czyszczenie ekranu ciekłokrystalicznego

Zalecane czyszczenie ekranu ciekłokrystalicznego:

• Żeby usunąć kurz i zabrudzenia z powierzchni wyświetlacza LCD, należy go delikatnie przetrzeć miękką ściereczką.
• Nie wolno przecierać ekranu LCD ostrymi materiałami.
• Nie wolno przyciskać powierzchni wyświetlacza LCD.

Żeby uniknąć zadrapań

• Nie wolno dotykać ekranu LCD twardymi przedmiotami.
• Do czyszczenia powierzchni ekranu LCD wolno używać wyłącznie miękkiej ściereczki.

Żeby unikać zabrudzeń

• Odciski palców, krople wody, środków chemicznych itd. należy natychmiast ścierać z ekranu LCD, ponieważ może wystąpić odbarwienie lub trwałe zabrudzenie.
• Jeżeli panel LCD będzie pocierany z zastosowaniem zbyt dużej siły, mogą wystąpić pęknięcia prowadzące do nieprawidłowego wyświetlania.

Żeby unikać pęknięć lub problemów z ekranem

• Nie wolno silnie przyciskać powierzchni wyświetlacza LCD.
• Nie wolno ustawiać ciężkich przedmiotów na powierzchni wyświetlacza LCD.
• Nie wolno pozostawiać ekranu LCD pod ciągłym naciskiem.

Mycie obudowy

• Odłączyć zasilacz.
• Używać miękkiej ściereczki.
• Zwilżyć ściereczkę łagodnym detergentem i wodą, przetrzeć obudowę a następnie przetrzeć ją ponownie suchą ściereczką.

UWAGA: Powierzchnia obudowy zbudowana jest z wielu tworzyw sztucznych. NIE WOLNO przymywać benzenem, detergentem alkalicznym, detergentem na bazie alkoholu, środkiem do mycia szyb, woskiem, pastą do polerowania, proszkiem mydlanym lub środkiem owadobójczym. Nie wolno przyciskać gumy lub winylu do obudowy przez dłuższy okres czasu. Wymienione płyny i materiały mogą spowodować degradację, pękanie lub złuszczanie farby.
