MANUAL DE USUARIO MultiSync 90GX² Pro NEC

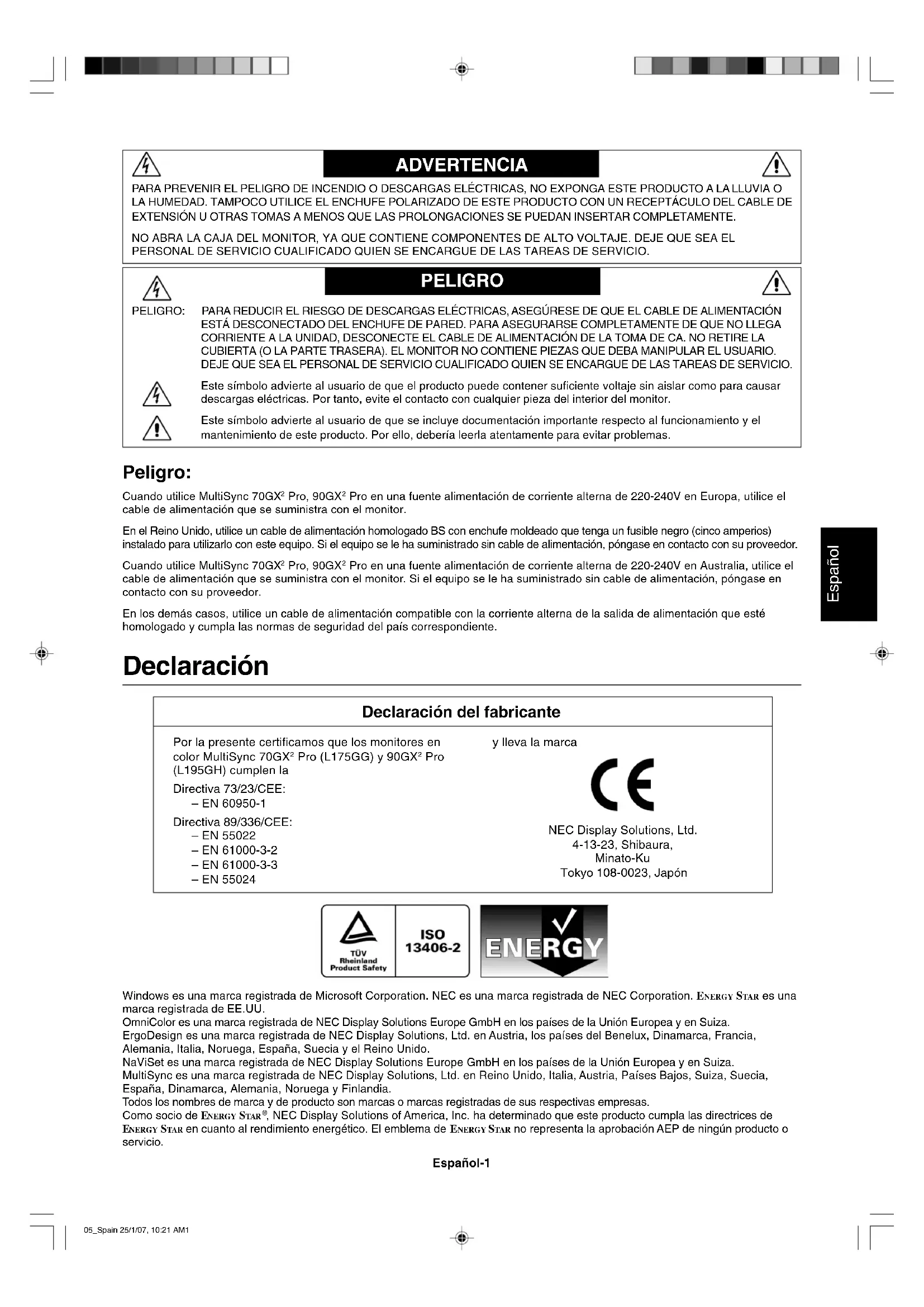

Pro en una fuente alimentación de corriente alterna de 220-240V en Europa, utilice el cable de alimentación que se suministra con el monitor. En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (cinco amperios) instalado para utilizarlo con este equipo. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor. Cuando utilice MultiSync 70GX

Pro en una fuente alimentación de corriente alterna de 220-240V en Australia, utilice el cable de alimentación que se suministra con el monitor. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor. En los demás casos, utilice un cable de alimentación compatible con la corriente alterna de la salida de alimentación que esté homologado y cumpla las normas de seguridad del país correspondiente. PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE. NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO. Declaración Declaración del fabricante Por la presente certificamos que los monitores en color MultiSync 70GX

Pro (L195GH) cumplen la Directiva 73/23/CEE: – EN 60950-1 Directiva 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 y lleva la marca NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japón Windows es una marca registrada de Microsoft Corporation. NEC es una marca registrada de NEC Corporation. ENERGY STAR es una marca registrada de EE.UU. OmniColor es una marca registrada de NEC Display Solutions Europe GmbH en los países de la Unión Europea y en Suiza. ErgoDesign es una marca registrada de NEC Display Solutions, Ltd. en Austria, los países del Benelux, Dinamarca, Francia, Alemania, Italia, Noruega, España, Suecia y el Reino Unido. NaViSet es una marca registrada de NEC Display Solutions Europe GmbH en los países de la Unión Europea y en Suiza. MultiSync es una marca registrada de NEC Display Solutions, Ltd. en Reino Unido, Italia, Austria, Países Bajos, Suiza, Suecia, España, Dinamarca, Alemania, Noruega y Finlandia. Todos los nombres de marca y de producto son marcas o marcas registradas de sus respectivas empresas. Como socio de E NERGY STAR

, NEC Display Solutions of America, Inc. ha determinado que este producto cumpla las directrices de

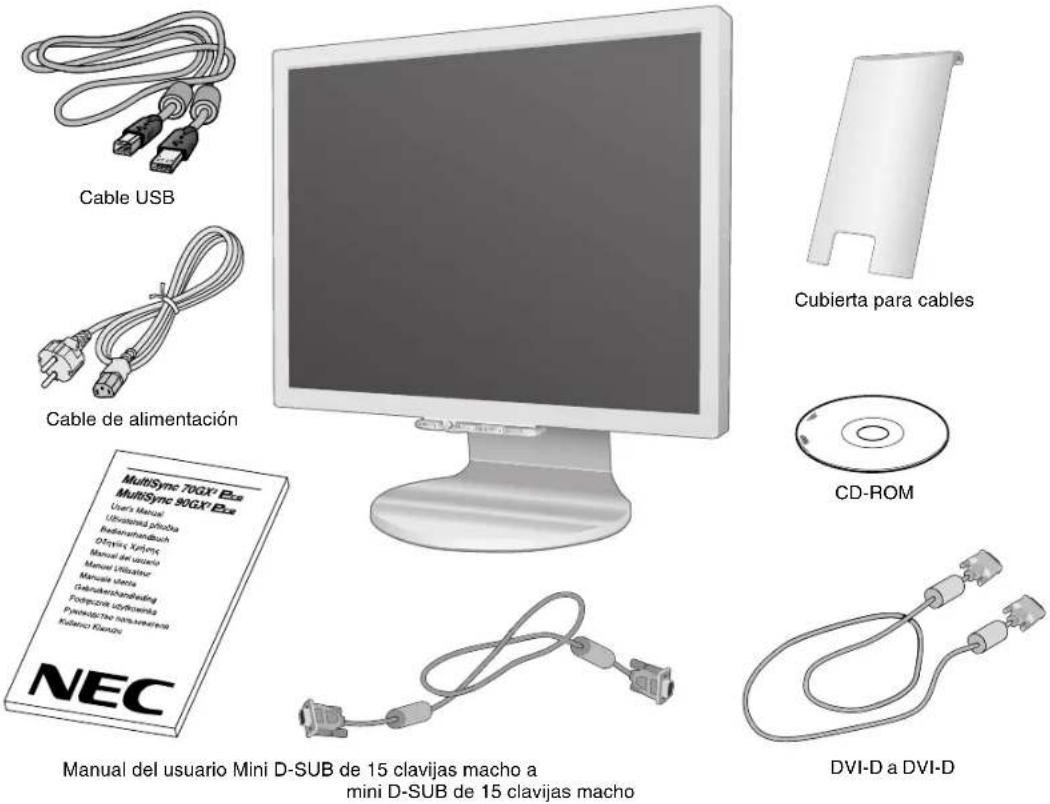

NERGY STAR en cuanto al rendimiento energético. El emblema de ENERGY STA R no representa la aprobación AEP de ningún producto o servicio. 05_Spain 25/1/07, 10:21 AM1Español-2 Contenido Su nueva caja* de monitor LCD NEC MultiSync debería contener:

• Cable de alimentación

• Cable de señal de vídeo (Mini D-SUB de 15 clavijas macho a mini D-SUB de 15 clavijas macho)

• Un cable de señal de vídeo (DVI-D a DVI-D)

• Cubierta para cables

• CD-ROM (incluye el manual del usuario completo en formato PDF). Para poder acceder al manual del usuario, debe tener Acrobat Reader 4.0 instalado en su PC.

Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro. Cable de alimentación Manual del usuario Mini D-SUB de 15 clavijas macho a mini D-SUB de 15 clavijas macho CD-ROM Cubierta para cables Cable USB DVI-D a DVI-D 05_Spain 25/1/07, 10:21 AM2Español Español-3 Inicio rápido Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:

1. Apague el ordenador.

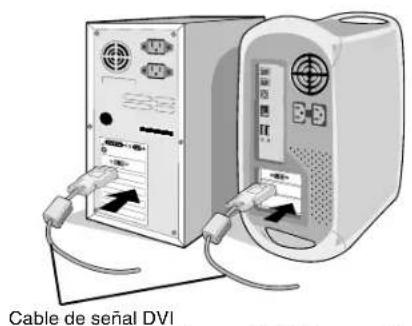

2. Para PC o MAC con salida digital DVI: conecte el cable de señal DVI al conector de la tarjeta de visualización de su

sistema (figura A.1). Apriete todos los tornillos. Para PC con salida analógica: conecte el cable de señal del mini D-SUB de 15 clavijas al conector de la tarjeta de visualización de su sistema (figura A.2). Apriete todos los tornillos. Para MAC: conecte el adaptador para Macintosh al ordenador, y el cable de señal del mini D-SUB de 15 clavijas al adaptador para Macintosh (figura B.1). Apriete todos los tornillos. NOTA: Algunos sistemas Macintosh no necesitan adaptador.

3. Retire la cubierta de conectores (figura C.1).

4. Ponga las manos a ambos lados del monitor e incline el panel LCD 30 grados (figura C.2).

5. Conecte todos los cables en sus correspondientes conectores a través del orificio cuadrado del soporte (figura C.3).

Figura A.1 Figura B.1 Adaptador para Macintosh (no incluido) Figura A.2 Cable de señal DVI Figura C.1 Figura C.2 Figura C.3 05_Spain 25/1/07, 10:21 AM3Español-4

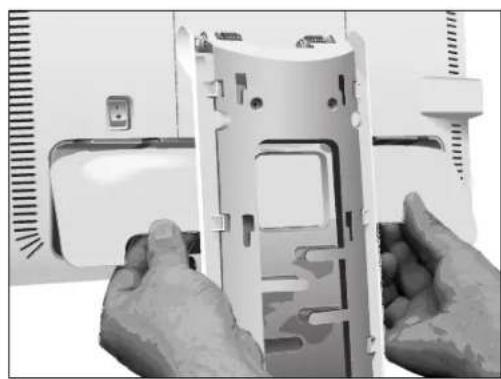

6. Coloque la cubierta de conectores en la carcasa trasera del monitor (figura C.4).

7. Coloque todos los cables en los corchetes (figura C.5).

8. Ponga las manos a ambos lados del monitor e incline el panel LCD 5 grados hacia atrás (figura C.6).

9. Coloque la cubierta para cables en el soporte (figura C.6). Para retirar la cubierta para cables, empuje la hendidura de la parte inferior de la cubierta hacia arriba (hacia la parte superior del monitor) con objeto de separar la cubierta del soporte (figura C.7).

10. Conecte el cable de alimentación a la toma de corriente (figura D.1).

NOTA: Por favor, consulte el apartado Peligro de este manual para asegurarse de que selecciona el cable de alimentación de corriente alterna adecuado.

11. El interruptor de desconexión prolongada que hay en la parte trasera del monitor debe estar encendido (figura D.1).

Encienda el monitor con el botón de encendido frontal y ponga en marcha el ordenador. NOTA: El interruptor de desconexión prolongada es un interruptor tipo on/off (encendido/apagado). Si este interruptor está en la posición OFF (apagado), el monitor no se puede conectar utilizando el botón frontal. NO lo conecte/ desconecte repetidas veces. 12. La función No-touch ajusta automáticamente el monitor con la configuración óptima inicial en la mayoría de cadencias. Para llevar a cabo otros ajustes, utilice los siguientes controles de OSM:

• Contraste de auto ajuste (sólo para entradas analógicas)

• Auto Ajuste (sólo para entradas analógicas) Consulte el apartado Controles de este Manual del usuario si desea obtener una descripción detallada de estos controles OSM. NOTA: Si surgiera algún problema, consulte el apartado Solución de problemas de este manual del usuario. Figura C.4 Figura C.5 Figura C.6 Figura C.7 Figura D.1 Interruptor de desconexión prolongada

Posición apagado Posición encendido 05_Spain 25/1/07, 10:21 AM4Español Español-5 Cómo retirar el soporte del monitor para el montaje Para montar el monitor de otra forma:

1. Ponga las manos a ambos lados del monitor e incline el panel LCD 5 grados.

Retire la cubierta para cables (figura M.1). Retire la cubierta de conectores (figura M.2).

2. Desconecte todos los cables.

3. Sitúe el monitor boca abajo en una superficie no abrasiva (figura M.3).

4. Retire los dos tornillos que unen el monitor al soporte (figura M.3).

Base inclinable y giratoria Sujete la pantalla del monitor con las dos manos para ajustarla y orientarla como desee (figura TS.1). NOTA: Tenga cuidado al inclinar y girar el monitor. Figura TS.1

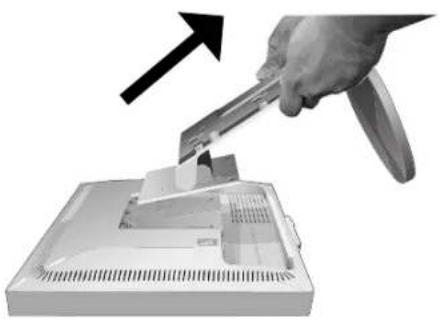

5. Levante el soporte para soltar los corchetes de la parte superior y retírelo (figura M.4).

6. Retire los dos tornillos de la parte superior del monitor (figura M.5). El monitor ya está preparado.

7. Conecte los cables y coloque la cubierta de conectores en la parte trasera del monitor.

8. Repita el proceso en sentido inverso para volver a montar el soporte.

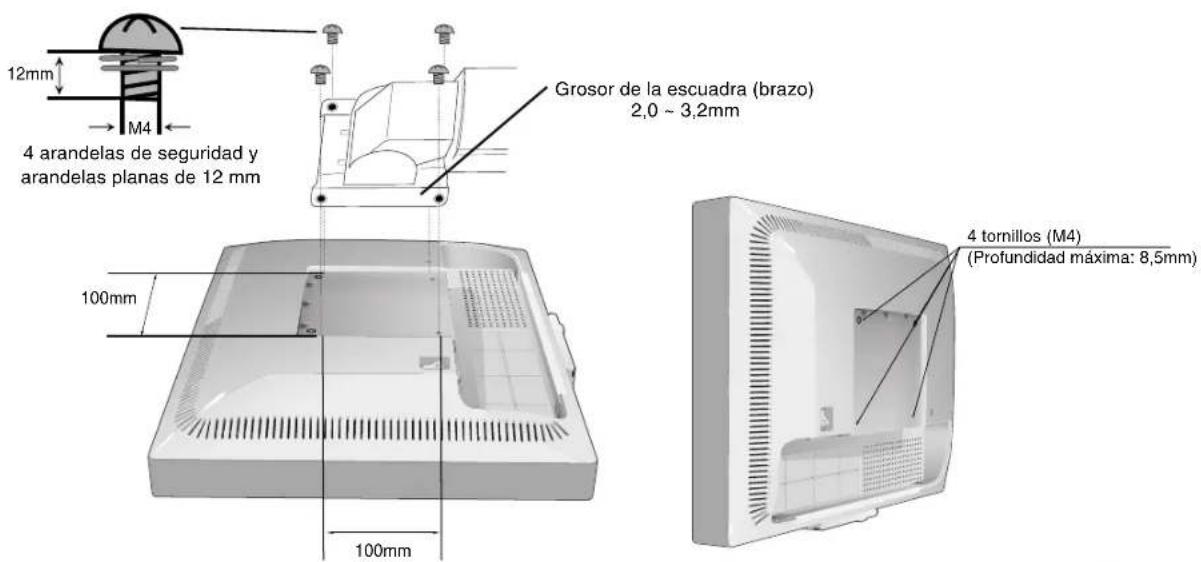

NOTA: Utilice sólo métodos de montaje alternativos compatibles con VESA. Retire el soporte del monitor con cuidado. Cómo instalar el brazo flexible Este monitor LCD está diseñado para ser utilizado con un brazo flexible. Para colocar el monitor sobre un brazo flexible: 1. Para retirar el soporte, siga las instrucciones que se indican en el apartado Cómo retirar el soporte del monitor para el montaje.

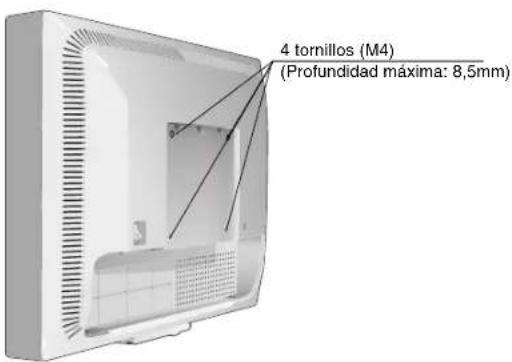

2. Utilice los 4 tornillos para unir el brazo con el monitor (figura F.1).

NOTA: El monitor LCD sólo debería utilizarse con un brazo homologado (por ejemplo, de la marca GS). Para cumplir las normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor. Figura M.4 Figura M.5 Grosor de la escuadra (brazo) 2,0 ~ 3,2mm 4 tornillos (M4) (Profundidad máxima: 8,5mm) Peso del conjunto del monitor: 70GX

4 arandelas de seguridad y arandelas planas de 12 mm 05_Spain 25/1/07, 10:21 AM6Español Español-7 Controles Los botones de control OSM (On-Screen Manager) situados en la parte frontal del monitor funcionan del siguiente modo: Para acceder al menú de OSM, presione cualquiera de los botones de control (MENU/EXIT, Izquierda, Derecha, Abajo, Arriba). Para modificar la entrada de señal, pulse el botón SELECT (Seleccionar). Para pasar a MODO DV, pulse el botón RESET/DV MODE. NOTA: El menú OSM debe estar cerrado para que se pueda modificar la entrada de señal. NOTA: Al pulsar RESET en el menú principal y el submenú, aparece una ventana de advertencia que le permitirá cancelar la función RESET pulsando el botón MENU/EXIT. Controles de brillo/contraste BRILLO Ajusta el brillo de la imagen global y del fondo. CONTRASTE Ajusta el brillo de la imagen respecto al fondo. DV MODE Dynamic Visual Mode permite seleccionar una opción para película, imagen, etc. CONTRASTE AUTOM. (sólo para entradas analógicas) Ajusta la imagen a la configuración óptima. Auto ajuste (sólo para entradas analógicas) Ajusta automáticamente las configuraciones de Image Position (Posición de la imagen), Anchura y Estabilidad. Controles de imagen (sólo para entradas analógicas) IZQ./DERECHA Controla la posición horizontal de la imagen en el área de visualización de la pantalla. ABAJO/ARRIBA Controla la posición vertical de la imagen en el área de visualización de la pantalla. ANCHURA Ajusta el tamaño horizontal aumentando o reduciendo esta configuración. ESTABILIDAD Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración. Menú Abra el menú principal OSM.Para salir de los controles OSM.Para salir al menú principal de OSM. Botón MENU/EXITIzq./DerechaAbajo/ArribaSELECTRESET/DV MODEDesplaza la zona resaltada a izquierda/derecha para seleccionar los menús de control.Desplaza la barra a izquierda/derecha para aumentar o reducir el ajuste.Ajuste directo del brillo si está ACTIVADA la TECLA DIRECTA.Entra en el menú OSM si está APAGADA la TECLA DIRECTA.Desplaza la zona resaltada hacia abajo/arriba para seleccionar uno de los controles.Ajuste directo del contraste si está ACTIVADA la TECLA DIRECTA.Entra en el menú OSM si está APAGADA la TECLA DIRECTA.Activa la función de Auto Ajuste. Para acceder al submenú de OSM.Restablece la configuración de fábrica del menú de control resaltado. Conecta el modo DV.Tecla de 4direccionesArribaAbajoDerechaIzquierda05_Spain 25/1/07, 10:21 AM7Español-8 Sistema de control del color Sistema de control del color: El preajuste de seis colores selecciona la configuración del color deseada (las configuraciones del color sRBG y ESTÁNDAR son estándar y no se pueden modificar). R,G,B: Aumenta o disminuye el color rojo, verde o azul en función del que se seleccione. La modificación del color aparecerá en la pantalla y la dirección (aumento o disminución) se mostrará en las barras. ESTÁNDAR: Color original que aparece en el panel LCD y que no se puede ajustar. sRGB: El modo sRGB aumenta extraordinariamente la fidelidad del color en el entorno del escritorio con un solo segmento de color RGB estándar. Con este entorno de color, el operario puede comunicar los colores fácil y cómodamente, por lo general, sin ningún programa específico de gestión del color. NOTA: Cuando se selecciona PELÍCULA, JUEGO o IMAGEN mediante DV MODE (modo DV), la configuración de seis colores se establece automáticamente en ESTÁNDAR y no se puede modificar. Herramientas TIEMPO DESACTIV.: El monitor se apagará automáticamente transcurrido el tiempo indicado por el usuario. BRILLO DEL LED: El brillo del LED azul se puede ajustar. TECLA DIRECTA: El brillo y el contraste se pueden ajustar directamente. Cuando esta función está activada, puede ajustar el brillo con las teclas de control de izquierda o derecha y el contraste, con las teclas de control de arriba o abajo aunque el menú esté desactivado. DDC/CI: Esta función permite activar o desactivar DDC/CI (sólo el 90GX

Pro). CONF. DE FÁBRICA: Seleccionando Conf. de fábrica podrá restablecer todas las configuraciones de control de OSM originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET. Menú Herramientas IDIOMA: Los menús del control OSM están disponibles en ocho idiomas. OSM IZQ./DERECHA: Puede decidir dónde desea que aparezca la ventana de control OSM en horizontal en su pantalla. OSM ABAJO/ARRIBA: Puede decidir dónde desea que aparezca la ventana de control OSM en vertical en su pantalla. DURACIÓN OSM: El menú de control de OSM permanecerá activado mientras se esté utilizando. En el submenú Actividad OSM puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSM hasta que éste se desconecta. BLOQUEO OSM: Este control bloquea totalmente el acceso a todas las funciones de control de OSM excepto Brillo y Contraste. Si intenta activar los controles de OSM mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSM están bloqueados. Para activar la función Bloqueo OSM, pulse SELECT (seleccionar) y el botón derecho de control simultáneamente. Para desactivar la función Bloqueo OSM en el menú OSM, pulse SELECT y el botón de control izquierdo simultáneamente desde el menú de OSM. AVISO DE RESOLUCIÓN: Esta resolución óptima es de 1280 x 1024. Si se selecciona ENCENDIDO, aparecerá un mensaje en la pantalla después de 30 segundos advirtiendo de que la resolución no es 1280 x 1024. Información El menú Información muestra cuál es la entrada actual, la resolución de la pantalla, las frecuencias horizontal y vertical y la polaridad del monitor. También muestra el modelo y los números de serie de su monitor. Precaución OSM Los menús Precaución OSM desaparecen con el botón Salir. NO HAY SEÑAL: esta función avisa al usuario cuando no se recibe ninguna señal Sinc. horizontal ni vertical. Al encender el monitor o cuando se detecte un cambio en la señal de entrada, aparecerá la ventana No hay señal. AVISO DE RESOLUCIÓN: esta función advierte de que se debe optimizar la resolución. Al encender el monitor, al modificar la señal de entrada y cuando la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana de alerta de AVISO DE RESOLUCIÓN. Esta función se puede desactivar en el menú TOOL (herramientas). FRECUENCIA EXCESIVA: si la señal de entrada es de una cadencia incompatible o la señal de vídeo no tiene la cadencia correcta, aparecerá el menú Frecuencia excesiva. 05_Spain 25/1/07, 10:21 AM8Español Español-9 Uso recomendado Medidas de seguridad y mantenimiento PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR MULTISYNC LCD:

• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las tareas de servicio deberá realizarlas un técnico cualificado.

• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.

• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.

• No coloque objetos pesados en el cable de alimentación. Si éste se dañara, podrían producirse descargas o fuego.

• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.

• No coloque objetos sobre el monitor ni utilice el monitor al aire libre.

• El interior del tubo fluorescente situado en la pantalla de cristal líquido contiene mercurio. Respete las ordenanzas de su municipio a la hora de desechar el tubo.

• No doblegue el cable de alimentación.

• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.

• No cubra la abertura del monitor. Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:

• Si el cable de alimentación o el enchufe está dañado.

• Si se ha derramado líquido o han caído objetos dentro del monitor.

• Si el monitor ha estado expuesto a la lluvia o el agua.

• Si el monitor se ha caído o se ha dañado la caja.

• Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.

• Si hay cristales rotos, retírelos con precaución.

• Si se rompe el monitor o el cristal, no toque el cristal líquido y tenga precaución.

• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.

• El conector del cable de alimentación es el principal modo de desconectar el sistema de la tensión de alimentación. El monitor debería estar instalado cerca de una caja de enchufe de fácil acceso.

• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes.

• Persistencia de la imagen: tenga en cuenta que la tecnología LCD puede sufrir un fenómeno conocido como Persistencia de la imagen. La persistencia de la imagen se produce cuando en la pantalla permanece la “sombra” o el remanente de una imagen. A diferencia de los monitores CRT, la persistencia de la imagen de los monitores con pantalla de cristal líquido no es permanente, pero se debe evitar visualizar patrones fijos en el monitor durante largos períodos de tiempo. Para eliminar la persistencia de la imagen, tenga apagado el monitor tanto tiempo como el que haya permanecido la imagen en la pantalla. Por ejemplo, si una imagen ha permanecido fija en el monitor durante una hora y aparece una “sombra” de esa imagen, debería tener el monitor apagado durante una hora para borrarla. NOTA: como en todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS recomienda visualizar imágenes en movimiento y utilizar con regularidad un salvapantallas con movimiento siempre que la pantalla esté inactiva o apagar el monitor si no se va a utilizar. PELIGRO 05_Spain 25/1/07, 10:21 AM9Español-10 SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOS FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE:

• Para garantizar el óptimo rendimiento, deje el monitor en marcha durante 20 minutos para que se caliente.

• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al observar el centro de la pantalla.

• Coloque el monitor a 40 cm de distancia de los ojos como mínimo y a 70 cm como máximo. La distancia óptima es de 50 cm.

• Descanse la vista periódicamente enfocándola hacia un objeto situado a 6 metros como mínimo. Parpadee con frecuencia.

• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no se reflejen en la pantalla.

• Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.

• Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.

• Utilice un atril para documentos y colóquelo cerca de la pantalla.

• Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente enfrente de usted para evitar tener la cabeza girada al teclear.

• Evite visualizar patrones fijos en el monitor durante largos períodos de tiempo. De ese modo, evitará la persistencia de la imagen (efectos post-imagen).

• Revise su vista con regularidad. Ergonomía Para conseguir las máximas ventajas ergonómicas, recomendamos que:

• Utilice los controles de tamaño y posición predefinidos con señales estándar.

• Utilice la configuración de color predefinida.

• Utilice señales no entrelazadas con una velocidad de regeneración de la imagen vertical de 60-75 Hz.

• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos. Cómo limpiar el panel LCD Limpieza recomendada del panel LCD:

• Para limpiar la superficie del panel LCD de polvo y suciedad, utilice un paño suave.

• No frote el panel LCD con materiales rugosos.

• No presione la superficie del panel LCD. Para evitar rasgaduras

• No toque el panel LCD con objetos duros.

• Utilice sólo un paño suave para limpiar la superficie del panel LCD. Para evitar manchas

• Limpie inmediatamente las huellas, manchas de agua, salpicaduras de productos químicos, etc. De lo contrario, el panel LCD podría perder el color y mancharse.

• Si frota el panel LCD con demasiada fuerza, podría quebrarlo y causar problemas en la imagen. Para evitar roturas o problemas con la pantalla

• No empuje con fuerza la superficie del panel LCD.

• No coloque objetos pesados encima del panel LCD.

• Evite someter el panel LCD a una presión constante. Cómo limpiar la carcasa

• Desconecte el cable de alimentación.

• Utilice un paño suave.
