Produkttyp	LCD-Farbmonitor
Marke	NEC
Modell	MultiSync 90GX² Pro
Bildschirmdiagonale	19 Zoll
Native Auflösung	1280 x 1024
Gewicht (max.)	4,8 kg
Stromversorgung	220–240 V AC, 50/60 Hz
Stromverbrauch	ENERGY STAR-konform
Anschlüsse	Analoger Videoeingang (Mini D-SUB 15-polig), digitaler Videoeingang (DVI-D), USB-Anschluss
Hauptfunktionen	Neigen/Schwenken, automatische Einstellung, OSM, DV-Modus (Film, Spiel, Foto), Farbsteuerung (6 Voreinstellungen, darunter sRGB und NATIVE)
OSM-Einstellungen	Helligkeit, Kontrast, Bildposition, Schärfe, Sprache (8 Sprachen), OSM-Sperre, Timer
Mitgeliefertes Zubehör	Netzkabel, analoges Videokabel, DVI-Videokabel, USB-Kabel, Kabelabdeckungen, CD-ROM (PDF-Handbuch)
Reinigung des Bildschirms	Weiches, trockenes Tuch; keine Scheuer- oder Lösungsmittel verwenden
Reinigung des Gehäuses	Weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel
Sicherheit	Gehäuse nicht öffnen; Stromschlaggefahr; vor der Reinigung Netzstecker ziehen; nur mit einem zugelassenen Arm zur Montage verwenden
Zertifizierungen	ENERGY STAR, CE, ISO 13406-2
Wartung und Reparatur	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an qualifiziertes Fachpersonal
Garantie	Standard-Hersteller-Garantie (nicht näher bezeichnet)

Häufig gestellte Fragen - MultiSync 90GX² Pro NEC

Wie schließe ich den Monitor an meinen Computer an?

Schalten Sie den Computer aus. Verwenden Sie das DVI-Kabel für eine digitale Verbindung oder das Mini-D-SUB-15-polige Kabel für eine analoge Verbindung. Schließen Sie das Kabel an den Monitor und die Grafikkarte an und ziehen Sie die Schrauben fest. Für einen Mac verwenden Sie einen Adapter (nicht im Lieferumfang enthalten). Schließen Sie dann das Netzkabel an und schalten Sie den Monitor mit dem Netzschalter auf der Rückseite und dann mit der vorderen Taste ein.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie eine beliebige Taste, um das OSM-Menü anzuzeigen. Navigieren Sie mit den Pfeiltasten zu HELLIGKEIT oder KONTRAST und stellen Sie mit den Tasten Links/Rechts ein. Wenn die Funktion DIREKTE TASTE aktiviert ist, können Sie die Helligkeit direkt mit < oder > und den Kontrast mit + oder - einstellen, ohne das Menü zu öffnen.

Was ist die optimale Auflösung?

Die native und optimale Auflösung ist 1280 x 1024. Wenn eine andere Auflösung verwendet wird, kann eine Warnmeldung erscheinen. Sie können diese Benachrichtigung im Menü Extras > AUFLÖSUNGSHINWEIS deaktivieren.

Was tun, wenn der Monitor kein Signal anzeigt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (Netzschalter in Position Ein) und das Videokabel richtig angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet ist und die Grafikkarte ein Signal sendet. Wenn die Meldung "KEIN SIGNAL" weiterhin angezeigt wird, versuchen Sie ein anderes Kabel oder eine andere Quelle.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Bei Flecken befeuchten Sie das Tuch leicht mit Wasser oder einem milden Reinigungsmittel und wischen Sie vorsichtig ab. Nicht reiben und nicht auf den Bildschirm drücken. Vermeiden Sie chemische Produkte wie Alkohol oder Ammoniak.

Wie verwende ich den DV-Modus?

Drücken Sie die Taste RESET/DV MODE, um zwischen den voreingestellten Modi zu wechseln: FILM, SPIEL, FOTO und andere. Jeder Modus optimiert Farben und Kontrast für den jeweiligen Inhaltstyp. Sie können den Modus auch über das OSM-Menü auswählen.

Kann ich den Monitor an einem Arm montieren?

Ja, der Monitor ist kompatibel mit einer VESA-Halterung (100x100 mm). Entfernen Sie den ursprünglichen Ständer gemäß der Anleitung im Handbuch und befestigen Sie den Arm mit vier M4-Schrauben (max. Tiefe 8,5 mm). Verwenden Sie nur einen zugelassenen Arm, um die Stabilität zu gewährleisten.

Was tun bei Bildpersistenz (Nachbilder)?

Wenn ein Restbild erscheint, schalten Sie den Monitor für die gleiche Dauer aus, wie das vorherige Bild angezeigt wurde (z. B. eine Stunde für eine Stunde Anzeige). Um dies zu vermeiden, verwenden Sie einen Bildschirmschoner oder schalten Sie den Monitor aus, wenn er nicht verwendet wird.

Wie setze ich die Werkseinstellungen zurück?

Navigieren Sie im OSM-Menü zu WERKSEINSTELLUNG im Untermenü Extras. Halten Sie die RESET-Taste mehrere Sekunden lang gedrückt. Alle OSM-Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Der Monitor macht Geräusche oder wird ungewöhnlich heiß, was tun?

Überprüfen Sie, ob die Lüftungsschlitze nicht blockiert sind. Stellen Sie sicher, dass der Monitor nicht in der Nähe einer Wärmequelle steht. Wenn das Problem weiterhin besteht, trennen Sie ihn vom Stromnetz und wenden Sie sich an qualifiziertes Fachpersonal. Öffnen Sie niemals das Gehäuse.

BEDIENUNGSANLEITUNG MultiSync 90GX² Pro NEC

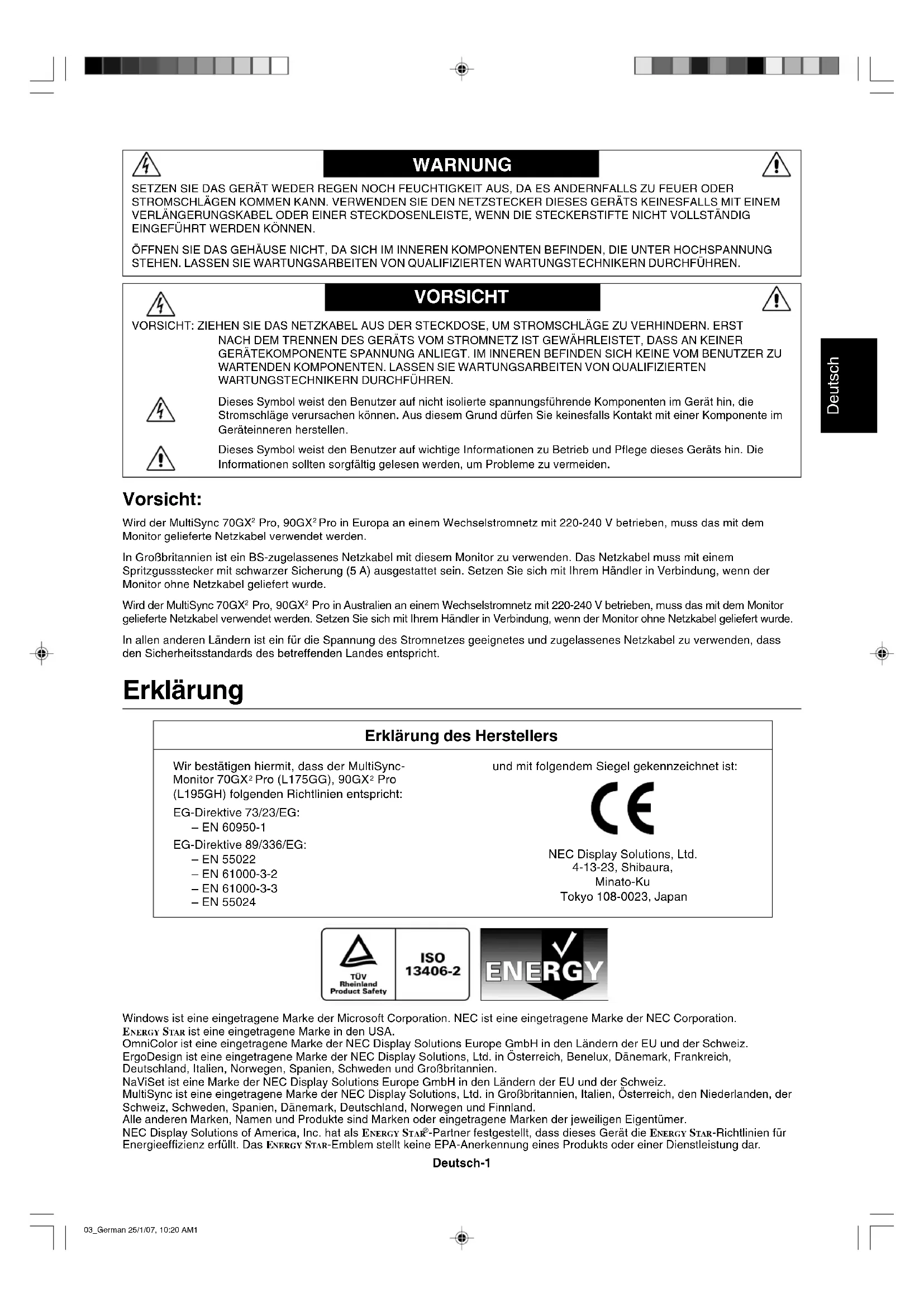

Warnung, Vorsicht .... Deutsch-1

Erklärung...... Deutsch-1

Inhalt der Verpackung ..... Deutsch-2

Kurzanleitung .... Deutsch-3

Bedienelemente .... Deutsch-7

Einsatzempfehlungen...... Deutsch-9

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

VORSICHT: ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLÄGE ZU VERHINDERN. ERST NACH DEM TRENNEN DES GERÄTS VOM STROMNETZ IST GEWÄHRLEISTET, DASS AN KEINER GERÄTEKOMPONENTE SPANNUNG ANLIEGT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der MultiSync 70GX ^2 Pro, 90GX ^2 Pro in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

Wird der MultiSync 70GX ^2 Pro, 90GX ^2 Pro in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

Erklärung

Erklärung des Herstellers

Wir bestätigen hiermit, dass der MultiSync-

Monitor 70GX ^2 Pro (L175GG), 90GX ^2 Pro

(L195GH) folgenden Richtlinien entspricht:

EG-Direktive 73/23/EG:

- EN 60950-1

EG-Direktive 89/336/EG:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

und mit folgendem Siegel gekennzeichnet ist:

Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation.

ENERGY STAR ist eine eingetragene Marke in den USA.

OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz.

ErgoDesign ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Österreich, Benelux, Dänemark, Frankreich,

Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.

NaViSet ist eine Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz.

MultiSync ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Großbritannien, Italien, Österreich, den Niederlanden, der Schweiz, Schweden, Spanien, Dänemark, Deutschland, Norwegen und Finnland.

Alle anderen Marken, Namen und Produkte sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

NEC Display Solutions of America, Inc. hat als ENERGY STAR®-Partner festgestellt, dass dieses Gerät die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt. Das ENERGY STAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar.

Deutsch-1

Inhalt der Verpackung

Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• MultiSync-Monitor 70GX ^2 Pro, 90GX ^2 Pro mit neig- und schwenkbarem Fuß
• Netzkabel
• Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)
  • Signalkabel (DVI-D auf DVI-D)
• USB-Kabel
  • Bedienungsanleitung
• Kabelabdeckung
• CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format). Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

MultiSync 70GX Ecs MultiSync 90GX Ecs Users Manual Umsatzelsch prüche Riederwertenbuch Obrittags Spirtals Manual der Umsatzelsch Manual Ublatteter Manuale Erstei Gabberstandung Podzipsitzungsrechte Prenststoffe Immaterielle Buchen Kleuern NEC

Bedienungsanleitung Mini-D-SUB-Stecker mit

15 Stiften an beiden Seiten

* Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Deutsch-2

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

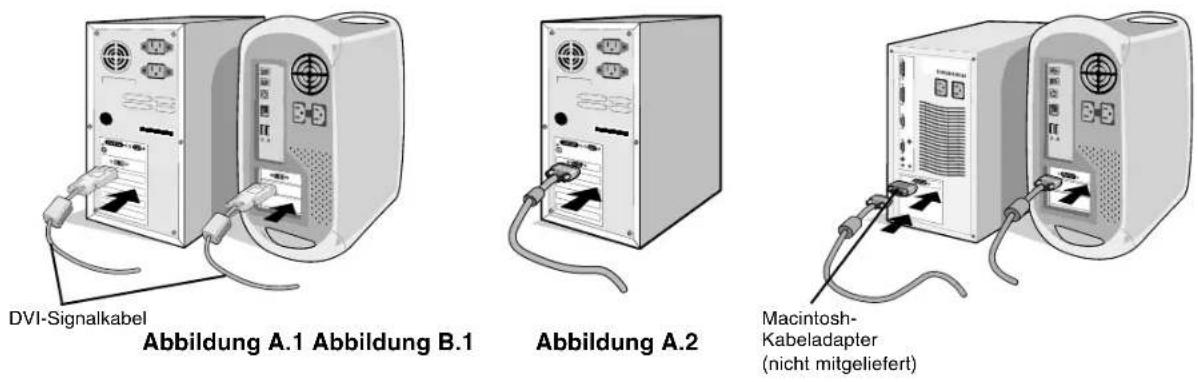

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
   PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest.

Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-Kabel (15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung B.1). Ziehen Sie die Schrauben fest.

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.

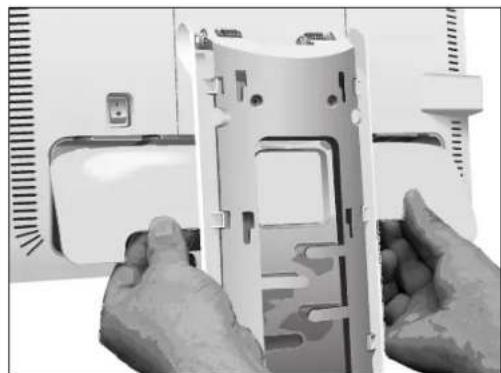

1. Nehmen Sie Anschlussabdeckung ab (Abbildung C.1).
2. Fassen Sie den LCD-Bildschirm auf beiden Seiten an und neigen Sie ihn in einem Winkel von 30 Grad (Abbildung C.2).
3. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen durch die viereckige Öffnung am Fuß (Abbildung C.3).

Abbildung C.1 Abbildung C.2

1. Befestigen Sie die Anschlussabdeckung wieder an der Rückseite des Gehäuses (Abbildung C.4).
2. Führen Sie alle Kabel durch die Halterungen (Abbildung C.5).
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an und neigen Sie ihn in einem Winkel von 5 Grad (Abbildung C.6).

Abbildung C.4 Abbildung C.5

1. Setzen Sie die Kabelabdeckung auf den Fuß (Abbildung C.6). Zum Entfernen der Kabelabdeckung, drücken Sie die Einkerbung an der Unterseite der Abdeckung Richtung Monitoroberkante, um sie vom Fuß abnehmen zu können (Abbildung C.7).

Abbildung C.6 Abbildung C.7

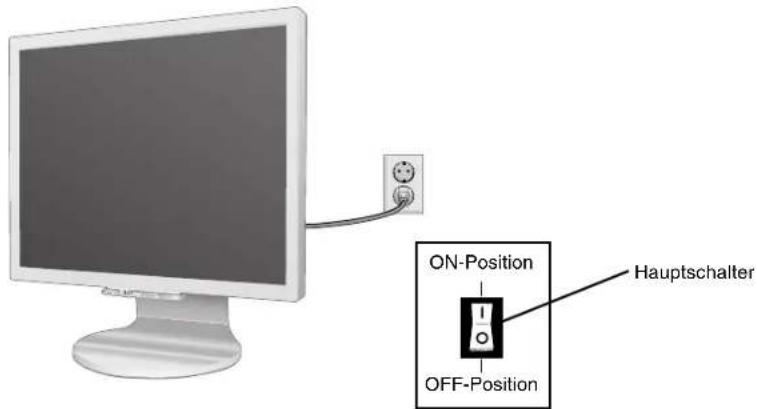

1. Schließen Sie das Netzkabel an die Steckdose an (Abbildung D.1).
   HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Vorsicht in dieser Bedienungsanleitung.
2. Der Hauptschalter auf der Rückseite des Monitors muss eingeschaltet sein (Abbildung D.1). Schalten Sie den Monitor mit dem Netzschalter auf der Vorderseite ein, und schalten Sie den Computer ebenfalls ein.
   HINWEIS: Der Hauptschalter ist ein Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor nicht mit dem Schalter auf der Vorderseite eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.
3. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM Steuerungen vorgenommen:

• Automatische Kontrastkorrektur (nur analoger Eingang)
• Automatische Einstellung (nur analoger Eingang)

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung.

ON-Position OFF-Position Hauptschalter

Abbildung D.1
Deutsch-4

Neigen und Schwenken

Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1).

HINWEIS: Neigen und drehen Sie den Monitor vorsichtig.

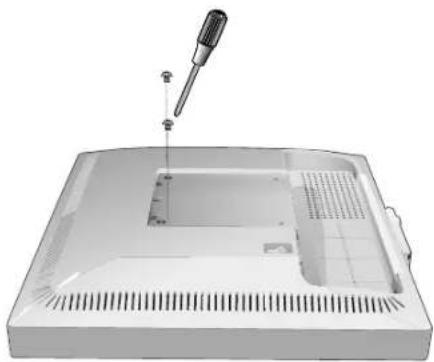

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Fassen Sie den LCD-Bildschirm auf beiden Seiten an und neigen Sie ihn in einem Winkel von 5 Grad. Entfernen Sie die Kabelabdeckung (Abbildung M.1). Nehmen Sie Anschlussabdeckung ab (Abbildung M.2).
2. Ziehen Sie alle Kabel ab.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung M.3).

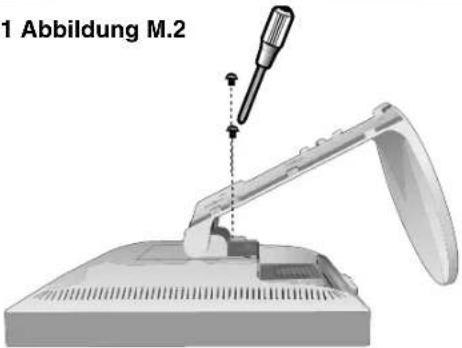

4. Entfernen Sie die beiden Schrauben, mit denen der Fuß am Monitor befestigt ist (Abbildung M.3).

Abbildung M.1 Abbildung M.2

1 Abbildung M.2

Abbildung M.3

Deutsch-5

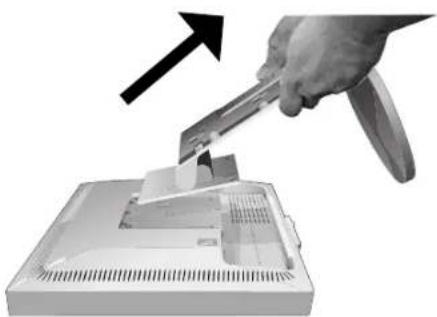

1. Heben Sie den Fuß jetzt an, um die oberen Haken zu lösen, und entfernen Sie den Fuß (Abbildung M.4).
2. Entfernen Sie die beiden Schrauben oben am Monitor (Abbildung M.5). Der Monitor kann jetzt auf andere Art montiert werden.
3. Schließen Sie die Kabel an und befestigen Sie die Kabelabdeckung auf der Rückseite des Monitors.
4. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Entfernen Sie den Monitorfuß vorsichtig.

Abbildung M.4 Abbildung M.5

Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So montieren Sie den Monitor auf einem Tragarm:

1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“.

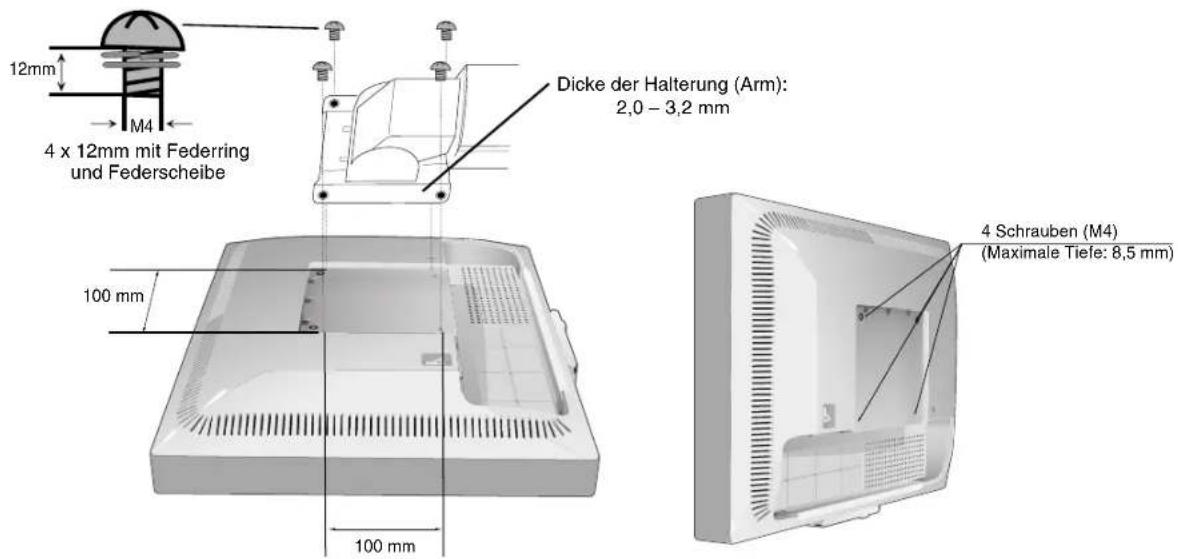

2. Verwenden Sie die vier Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1).

HINWEIS: Der LCD-Monitor sollte nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist.

12mm M4 4 x 12mm mit Federring und Federscheibe Dicke der Halterung (Arm): 2,0 - 3,2 mm 100 mm 100 mm 4 Schrauben (M4) (Maximale Tiefe: 8,5 mm)

Abbildung F.1

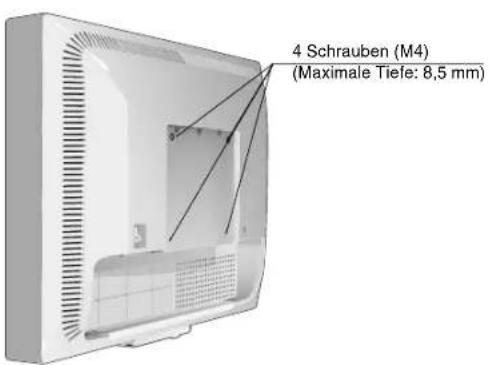

4 Schrauben (M4) (Maximale Tiefe: 8,5 mm)

Gewicht des LCD-Monitors komplett: 70GX ^2 Pro - 4,0kg (max.) 90GX ^2 Pro - 4,8kg (max.)

Bedienelemente

Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:

Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (MENU/EXIT, Links, Rechts, Auf, Ab) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. Zum Ändern des DV-MODUS, drücken Sie Taste RESET/DV MODE.

HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden.

Taste

Menü

MENU/EXIT

Öffnet das OSM Hauptmenü.

Schließt das OSM Menü.

Kehrt zum OSM Hauptmenü zurück.

4-Weg-Taste

RechtsLinks

Unten

Links/Rechts

Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen.

Verschiebt die Markierung nach links oder rechts, um den Wert zu erhöhen bzw. verringern.

Direkte Einstellung der Helligkeit, wenn DIREKTZUGRIFF auf AN gestellt wurde.

Offnet das OSM-Menü, wenn DIREKTZUGRIFF auf AUS gestellt wurde.

Auf/Ab

Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen.

Direkte Einstellung des Kontrast, wenn DIREKTZUGRIFF auf AN gestellt wurde.

Öffnet das OSM-Menü, wenn DIREKTZUGRIFF auf AUS gestellt wurde.

SELECT

Aktiviert die Funktion „Automatische Einstellung“. Öffnet das OSM Untermenü.

RESET/DV MODE

Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück. Schaltet den DV-Modus.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste MENU/EXIT abbrechen können.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Passt die Bild- und Hintergrundhelligkeit des Bildschirms an.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

DV Mode

Der DV-Modus ermöglicht Ihnen die geeignete Einstellung für Filme, Bilder, usw., auszuwählen.

AUTOM. KONTRAST (nur analoger Eingang)

Passt die Bildanzeige automatisch auf die optimalen Einstellungen an.

Automatische Einstellung (nur analoger Eingang)

Stellt Bildposition, Bildbreite und Optimierung automatisch ein.

Bildsteuerungen (nur analoger Eingang)

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

AUF/AB

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

BILDBREITE

Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler.

OPTIMIERUNG DER PHASE

Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts.

Deutsch-7

Farbsteuerungssystem

Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden.

R,G,B: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

ORIGINAL FARBEN: Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden.

sRGB: Mit dem Modus sRGB wird die Wiedergabetreue der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstützung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlässig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich.

HINWEIS: Wenn als DV-Modus FILM, SPIEL oder FOTO gewählt wird, wird aus den sechs vordefinierten Farbeinstellungen automatisch UNVERÄNDERT eingestellt und kann nicht geändert werden.

Werkzeuge

ABSCHALT-TIMER: Der Monitor schaltet automatisch ab, wenn der Benutzer einen der vorgegebenen Zeitwerte ausgewählt hat.

LED-HELLIGKEIT: Sie können die Helligkeit der blauen LED einstellen.

DIREKTZUGRIFF: Sie können die Helligkeit und den Kontrast direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Helligkeit mit den Tasten LINKS oder RECHTS und den Kontrast mit den Tasten AUF oder AB einstellen, während das OSM Menü deaktiviert ist.

DDC/CI: Mit dieser Funktion lässt sich die DDC/CI-Funktion EIN- oder AUSSCHALTEN (nur 90GX² Pro).

WERKSEINSTELLUNG: Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Menüwerkzeuge

SPRACHE: Die OSM Menüs sind in acht Sprachen verfügbar.

OSM LINKS/RECHTS: Sie können festlegen, wo das OSM Steuerungsfenster in horizontaler Richtung auf dem Bildschirm angezeigt werden soll.

OSM AUF/AB: Sie können festlegen, wo das OSM Steuerungsfenster in vertikaler Richtung auf dem Bildschirm angezeigt werden soll.

OSM Anzeigedauer: Das OSM Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt.

OSM Abschaltung: Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt. Um die Funktion „OSM Abschaltung“ zu deaktivieren, halten Sie die Tasten SELECT und LINKS gleichzeitig gedrückt, während Sie sich im OSM Menü befinden.

AUFLÖSUNGSANZEIGE: Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird.

Information

Im Menü „Information“ werden der aktuelle Eingang und die Einstellungen für Auflösung, horizontale und vertikale Bildwiederholfrequenz und die Polarität des Monitors angezeigt. Auch Modell und Seriennummer des Monitors werden angegeben.

OSM Warnung

Die Menüs der OSM Warnungen können mit der Taste „Exit“ ausgeblendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals angezeigt.

AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Menüwerkzeuge deaktiviert werden.

FREQUENZ ZU HOCH: Wenn das Eingangssignal ein nicht-unterstütztes Signaltiming hat oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

Deutsch-8

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszenzröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.
• Knicken Sie das Netzkabel nicht.
  • V erwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
• Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
• Seien Sie vorsichtig, wenn das Glas zerbrochen ist.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab, und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

- Bildschatten: Bei Geräten mit LCD-Technologie tritt ein Phänomen auf, das als Bildschatten bekannt ist. Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden. Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geisterbild“ sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet.

HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.
• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer zu erkennen, sollten Sie einen Blendschutzfilter verwenden.
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.
• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

- Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.

- Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

- Lassen Sie Ihre Augen regelmäßig untersuchen.

Ergonomie

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionseinstellungen.
  • V erwenden Sie die vordefinierte Farbeinstellung.
• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

Reinigen des LCD-Bildschirms

Reinigungsempfehlungen für den LCD-Bildschirm:

• Um Staub und Schmutz von der Oberfläche des LCD-Bildschirms zu entfernen, wischen Sie ihn vorsichtig mit einem weichen Tuch ab.
  • V erwenden Sie zum Reinigen des LCD-Bildschirms keine harten oder kratzenden Materialien.
• Üben Sie keinen Druck auf den LCD-Bildschirm aus.

Vermeiden von Kratzern

• Bringen Sie den LCD-Bildschirm nicht mit harten oder kratzenden Materialien in Berührung.
  • V erwenden Sie zum Reinigen der Oberfläche des LCD-Bildschirms ein weiches Tuch.

Vermeiden von Flecken

• Wischen Sie Fingerabdrücke, Wassertropfen, Chemikalien usw. sofort vom LCD-Bildschirm ab, da sonst Verfärbungen und Flecken entstehen.
• Wenn beim Abwischen des LCD-Bildschirms zu viel Kraft ausgeübt wird, können Risse entstehen, die die Bildschirmanzeige beeinträchtigen.

Vermeiden von Bruch oder Bildschirmproblemen

• Üben Sie keinen Druck auf die Oberfläche des LCD-Bildschirms aus.
• Stellen Sie keine schweren Gegenstände auf die Oberfläche des LCD-Bildschirms.
• Setzen Sie den LCD-Bildschirm nicht konstantem Druck aus.

Reinigen des Gehäuses

• Ziehen Sie den Netzstecker aus der Steckdose.
  • V erwenden Sie ein weiches Tuch.
• Befeuchten Sie das Tuch mit einer milden Lauge aus neutralem Reinigungsmittel und Wasser, wischen Sie das Gehäuse damit ab und putzen Sie mit einem trockenen weichen Tuch nach.

HINWEIS: Die Gehäuseoberfläche besteht aus verschiedenen Kunststoffen. Verwenden Sie zum Reinigen NIEMALS Benzol, alkalische oder alkoholhaltige Lösungsmittel, Glasreiniger, Wachs, Politur, Waschmittel oder Insektizide. Bringen Sie das Gehäuse nicht über längere Zeit mit Gummi oder Vinyl in Berührung. Diese Flüssigkeiten und Stoffe können dazu führen, dass die Farbe beeinträchtigt wird und reißt oder abblättert.

Deutsch-10

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Automatische contrastregeling (alleen analoge ingang)
• Automatische regeling (alleen analoge ingang)

MultiSync 70GX Ecs MultiSync 90GX Ecs Users Manual Umsatzelsch prüche Riederstandbuch Obrisik Sjörkt Manual der Umsatzelsch Manual Ublatteter Manuale Erstei Gabberstandweding Podzipsitzungsrechte Prenststoffe Immaterielle Buchen Kleuern NEC
