MANUALE UTENTE MultiSync V521 NEC

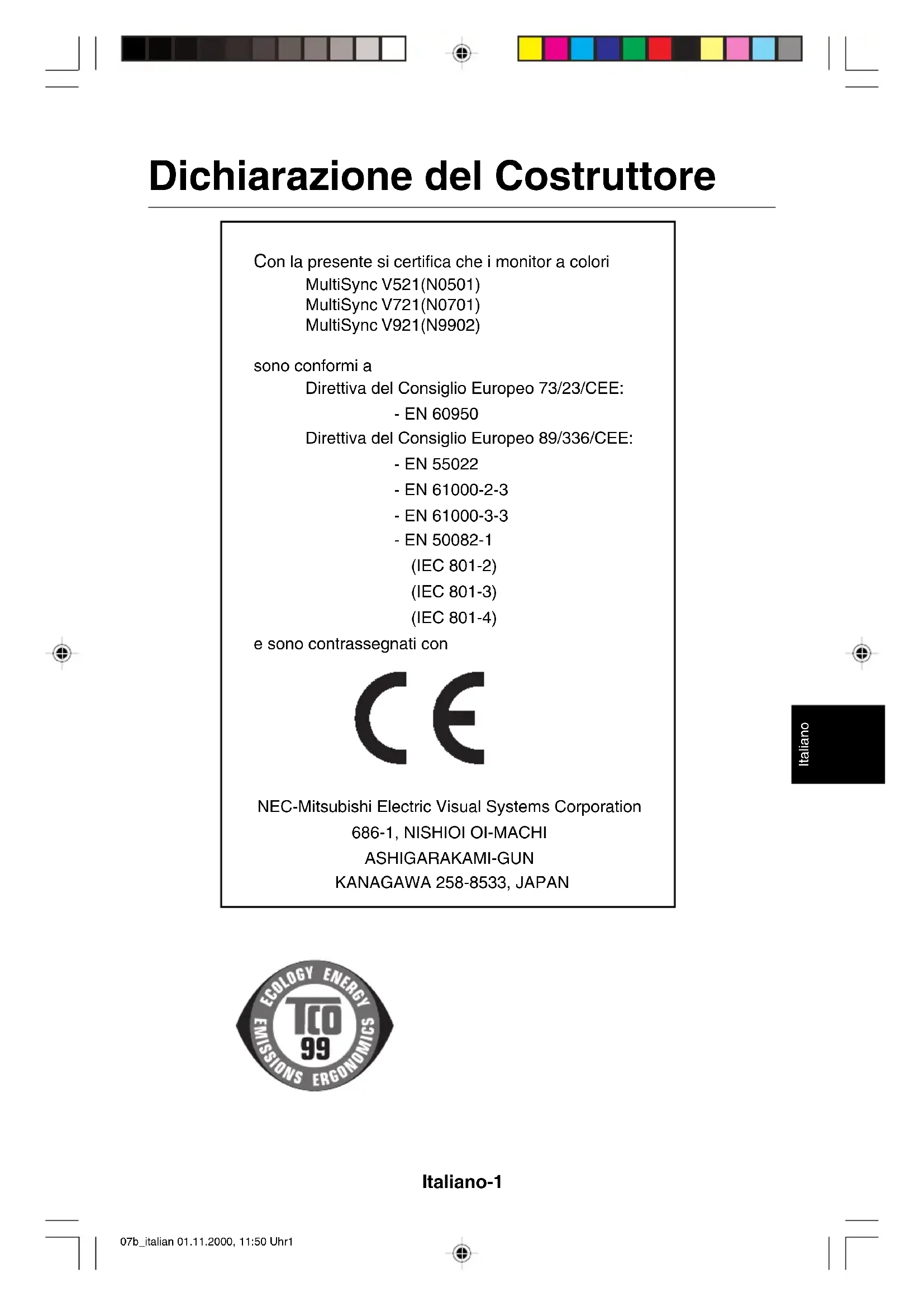

07b_italian 01.11.2000, 11:50 Uhr1Italiano-2 Istruzioni di sicurezza Attenzione: Se si utilizza il MultiSync V521/V721/V921 con alimentazione 220- 240V AC in Europa, ad eccezione di UK, utilizzare il cavo di alimentazione provvisto con il monitor. In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Se si utilizza il MultiSync V521/V721/V921 con alimentazione 220-240V AC in Australia, adottare il cavo di alimentazione provvisto con il monitor. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese.

In qualità di partner ENERGY STA R , NEC-Mitsubishi Electronics Display of America Inc. ha stabilito che questo prodotto soddisfa le direttive di efficienza energetica ENERGY STA R . Il simbolo ENERGY STAR non rappresenta l’approvazione EPA per nessun prodotto o servizio. IBM è un marchio registrato di International Business Machines Corporation Apple e Macintosh sono marchi di fabbrica registrati di Apple Computer Inc.Microsoft e Windows sono marchi registrati di Microsoft Corporation. ENERGY STA R è un marchio registrato U.S. NEC è un marchio registrato di NEC Corporation. Tutti gli altri marchi di fabbrica o marchi registrati sono proprietà dei loro rispettivi proprietari. 07b_italian 01.11.2000, 11:50 Uhr2Italiano-3 Italiano Contenuto La scatola del monitor serie V* deve contenere i seguenti elementi:

• Monitor MultiSync serie V con supporto inclinabile / girevole MultiSync V521, MultiSync V721 o MultiSync V921

• Cavo di alimentazione

• Cavo segnale con attacco fisso

• Il CD ROM contiene il manuale utente completo in formato PDF ed i relativi file Windows (file di informazioni e profilo colore). Per visualizzare il manuale utente completo, installare Acrobat Reader 4.0 sul proprio PC.

• Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. 07b_italian 01.11.2000, 11:50 Uhr3Italiano-4 Fissaggio, rimozione del supporto inclinabile / girevole Fissaggio Questo prodotto è costituito dal monitor MultiSync e dal supporto inclinabile / girevole. Durante il fissaggio del supporto sul monitor MultiSync, attenersi ai passi riportati di seguito.

• Spingere i sei ganci del supporto inclinabile / girevole nei sei fori alla base del monitor MultiSync.

• Far quindi scivolare in avanti il supporto.

• A questo punto l’aggancio sopra il supporto viene assicurato. Rimozione Rimuovere il supporto inclinabile / girevole durante il trasporto per riparazione.

• Spingere verso il basso l’aggancio del monitor MultiSync ed estrarre il supporto.

• Far scivolare all’indietro il supporto inclinabile / girevole dalla parte frontale del monitor MultiSync.

• Estrarre il supporto dai fori del monitor MultiSync. 07b_italian 01.11.2000, 11:50 Uhr4Italiano-5 Italiano Guida rapida Per collegare il monitor MultiSync della serie V al sistema, attenersi alle seguenti istruzioni:

1. Scollegare l’alimentazione dal computer e dal monitor MultiSync.

2. Se necessario, installare la scheda video. Per ulteriori informazioni, fare

riferimento al manuale della scheda video.

Per il PC: Collegare il mini-D-SUB a 15 pin del cavo segnale con attacco fisso al connettore della scheda video del sistema (Figura A.1) Serrare tutte le viti. Per il Mac: Collegare l’adattatore cavo Macintosh (non incluso) al connettore monitor su Macintosh (Figura B.1). Fissare l’stremità del mini- D-SUB a 15 pin del cavo segnale con attacco fisso all’adattatore per cavo Macintosh del computer (Figura B.1). Serrare tutte le viti.

4. Collegare un’estremità del cavo di alimentazione al monitor MultiSync

della serie V e l’altra estremità alla presa di alimentazione (Figura C.1).

5. Accendere il monitor (Figura D.1) ed il computer.

6. In questo modo l’installazione è completata.

NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente. Cavo segnale con attacco fisso Mini-D-SUB a 15 pin Figura A.1 07b_italian 01.11.2000, 11:50 Uhr5Italiano-6 Figura B.1 Figura C.1 Figura D.1 Computer Adattatore Mac (non incluso) Mini-D-SUB a 15 pin Cavo segnale con attacco fisso Presa di alimentazione Cavo di alimentazione 07b_italian 01.11.2000, 11:50 Uhr6Italiano-7 Italiano Comandi I pulsanti di comando dell’OSM (On-Screen Manager) sulla parte anteriore del monitor funzionano come segue: SELECT (SELEZIONA) Permette di entrare e uscire dal menu OSM. CONTROL-/ + (CONTROLLO) Seleziona uno dei controlli e diminuisce o aumenta la regolazione. RESET Ripristina il comando evidenziato alle impostazioni di fabbrica. Premere contemporaneamente il pulsante -/+ per circa 1 sec. LUMINOSITÀ: Regola la luminosità generale dell’immagine e dello sfondo dello schermo. CONTRASTO: Regola la luminosità dell’immagine in base allo sfondo. (Il contrasto può inoltre essere comandato tramite il pulsante „-, +“ anche se la finestra dell’OSM non è visibile). R Controllo del colore rosso: Regola il contrasto del rosso dello schermo. G Controllo del colore verde: Regola il contrasto del verde dello schermo. B Controllo del colore blu: Regola il contrasto del blu dello schermo. Orizzontale: Sposta orizzontalmente l’immagine a destra o a sinistra. Posizione verticale: Sposta verticalmente l’immagine verso l’alto o verso il basso. Dimensione orizzontale: Diminuisce o aumenta la dimensione orizzontale dell’immagine. Dimensione verticale: Diminuisce o aumenta la dimensione verticale dell’immagine. I comandi Geometria permettono di regolare la curvatura o l’angolatura dell’immagine ai bordi dello schermo. Cuscion/Barile: Diminuisce o aumenta la curvatura dei lati verso l’interno o verso l’esterno. 07b_italian 01.11.2000, 11:50 Uhr7Italiano-8 Trapezio: Diminuisce o aumenta la parte bassa dello schermo in modo che sia come quella superiore. Parallelogramma: Diminuisce o aumenta l’inclinazione dei lati a sinistra o a destra. Arco (bilanciamento del cuscino): Diminuisce o aumenta la curvatura dei lati a sinistra o a destra. Rotazione: Effettua la rotazione dell’immagine. Degauss: Selezionare l’icona degauss dalla „Finestra selezione icone“ e premere il pulsante „SELEZIONA“. In questo modo si elimina il campo magnetico latente sullo schermo e si corregge il raggio di elettroni che influisce sulla nitidezza, sulla focalizzazione e sulla convergenza. Nota: Lasciare trascorrere almeno 20 minuti tra un utilizzo e l’altro della funzione di degauss. Temperatura colore: Selezionare l’icona temperatura colore dalla „Finestra selezione icone“ e premere il pulsante „SELEZIONA“. Questa funzione permette di cambiare la temperatura colore. (9300K, 7550K, 6550K, utente) OSD: Vi sono 3 colori di sfondo (blu, nero e bianco). Questi possono essere selezionati mediante il pulsante „SELEZIONA“ dopo aver scelto l’„OSD“ dalla „Finestra selezione icone“. EXIT: Per uscire dalla finestra dell’OSM. Selezionare EXIT dalla „Finestra di selezione delle icone“, quindi premere il pulsante „SELEZIONA“. MultiSync V921 EXIT: Per uscire dalla finestra dell’OSM. Selezionare ESC dalla „Finestra di selezione delle icone“, quindi premere il pulsante „SELEZIONA“. Correttore Moiré Orizzontale: Riduce i livelli di moiré orizzontali. Correttore di moiré verticale: Riduce i livelli di moiré verticali. Nota: Se non si premono i pulsanti entro 10 secondi in modalità OSM, la finestra scompare automaticamente. exit (V521/V721)

(V921) 9300K (V521/V721) 07b_italian 01.11.2000, 11:51 Uhr8Italiano-9 Italiano Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

• Sistemare il monitor in un ambiente pulito e asciutto.

• Non versare liquidi nella carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire oggetti di alcun tipo nelle fessure dell’armadio elettrico, poiché possono toccare punti attraversati da corrente causando scossa elettrica, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor può cadere danneggiandosi seriamente.

• Tenere lontano il monitor da trasformatori di alta potenza, monitor elettrici e altri dispositivi, quali altoparlanti o ventilatori esterni, che possono creare forti campi magnetici.

• Se possibile, posizionare il monitor in modo che sia rivolto a est per ridurre gli effetti del campo magnetico terrestre.

• Evitare di cambiare la direzione del monitor quando è alimentato perché questo può provocare un’immagine sbiadita. Per correggere questo difetto, spegnere il monitor e tenerlo spento per 20 minuti prima di riaccenderlo.

• Per scollegare l’apparecchiatura dall’alimentazione, togliere la spina dalla presa di ingresso.

• Quando si lavora con il MultiSync serie V e il relativo alimentatore universale da 220-240V, utilizzare un cavo di alimentazione compatibile con il tipo di voltaggio della presa di corrente AC utilizzata. Il cavo di alimentazione utilizzato deve essere di tipo approvato ed essere conforme agli standard di sicurezza del Paese. (Utilizzare il tipo H05VV-F tranne che in UK) 07b_italian 01.11.2000, 11:51 Uhr9Italiano-10

• In UK, utilizzare un cavo di alimentazione approvato BS con tappo stampato, dotato di un fusibile nero (5A) installato per l’uso insieme a questo monitor. Se insieme al monitor non viene fornito alcun cavo di alimentazione, contattare il proprio fornitore. Scollegare immediatamente il monitor dalla presa a muro e far riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• È stato versato del liquido o sono caduti degli oggetti all’interno del monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Lasciare spazio attorno al monitor per un’adeguata ventilazione per permettere la dissipazione del calore. Non bloccare le aperture ventilate e non sistemare il monitor vicino ad un radiatore o ad altre fonti di calore. Non collocare oggetti sulla parte superiore del monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

NEL POSIZIONARE IL MONITOR, CONTROLLARE

QUANTO SEGUE: Attenzione 07b_italian 01.11.2000, 11:51 Uhr10Italiano-11 Italiano

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 30 cm e a non più di 70 cm dagli occhi. La distanza ottimale è di 45 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Sbattere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre e altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire regolarmente il monitor. Per spolverare il monitor, utilizzare un panno non abrasivo privo di sfilacciature e un detergente non alcolico, neutro e non abrasivo oppure un detergente per vetri.

• Regolare la luminosità e il contrasto sul monitor in base alle proprie esigenze di leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità finché scompare il reticolo di sfondo.

• Non regolare il contrasto al livello massimo.

• Utilizzare i comandi di dimensione e posizione preimpostati con i segnali standard.

• Utilizzare l’impostazione predefinita del colore ed i comandi laterali destro/sinistro.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 75-120Hz (V521/V721) e 75-160 Hz (V921).
