• Imbibez le chiffon avec un détergent doux mélangé à de l’eau, essuyez le boîtier et séchez-le avec un chiffon doux. REMARQUE : La surface du boîtier contient de nombreuses matières plastiques. N'UTILISEZ PAS de benzène, détergent alcalin, détergent à base d’alcool, nettoyant pour vitres, cire, vernis, lessive ou insecticide. N’exposez pas de matières en caoutchouc ou en vinyle au contact du boîtier pendant de longues périodes. Ces types de liquides et de tissus peuvent abîmer, fissurer ou écailler la peinture. 06_French 4/20/05, 11:22 AM8Italiano Italiano-1 AVVERTENZA ATTENZIONE ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, ASSICURARSI CHE IL CAVO DI ALIMENTAZIONE SIA SCOLLEGATO DALLA PRESA DI ALIMENTAZIONE A MURO. PER TOGLIERE COMPLETAMENTE ALIMENTAZIONE ALL’UNITÀ, SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA PRESA C.A. NON TOGLIERE IL COPERCHIO (O LA PARTE POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi. PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHÉ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Dichiarazione Dichiarazione del Costruttore Con la presente si certifica che SpectraView LCD2180 WideGamut LED (L215GF) è conforme a Direttiva del Consiglio Europeo 73/23/CEE: – EN 60950-1 Direttiva del Consiglio Europeo 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ed è contrassegnato con NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Giappone Windows è un marchio registrato di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation. Tutti gli altri nomi di marca e prodotto sono marchi di fabbrica o marchi registrati dei rispettivi proprietari. ErgoDesign è un marchio di fabbrica registrato di NEC Display Solutions, Ltd. in Austria, Benelux, Danimarca, Francia, Germania, Italia, Norvegia, Spagna, Svezia, Regno Unito. NaViSet è un marchio di fabbrica registrato di NEC Display Solutions Europe GmbH nei paesi dell’Unione Europea ed in Svizzera. Informazioni importanti cavo di alimentazione Attenzione: Utilizzare il cavo di alimentazione fornito con questo schermo in base alla tabella in basso. Se con questa apparecchiatura non viene fornito il cavo di alimentazione, contattare il proprio fornitore. In tutti gli altri casi, utilizzare un cavo di alimentazione compatibile con la tensione alternata della presa di alimentazione CA, approvato e coerente con gli standard di sicurezza del Paese in questione. EuropaContinentaleNorthAmericaForma delconnettorePaese Tensione120 230U.S.A./Canada (eccetto GB)Tipo diconnettoreForma delconnettorePaese TensioneTipo diconnettore07_Italian 4/20/05, 11:22 AM1Italiano-2

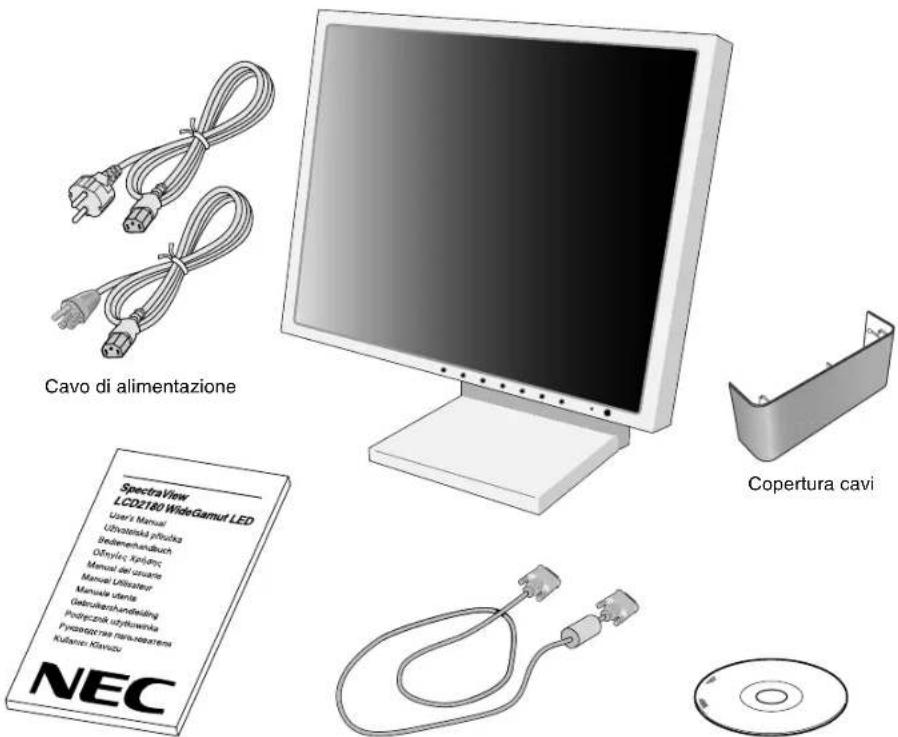

Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. Cavo di alimentazione Manuale Utente Cavo da DVI-D a DVI-D CD ROM Copertura cavi Indice La confezione del vostro nuovo monitor LCD NEC* deve contenere quanto segue:

• Monitor SpectraView LCD2180 WideGamut LED con supporto inclinabile

• Cavo di alimentazione (Nord America ed Europa continentale)

• Cavo segnali video (cavo da DVI-D a DVI-D)

• Coperchio cavi 07_Italian 4/20/05, 11:22 AM2Italiano Italiano-3 Guida rapida Per collegare il monitor LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

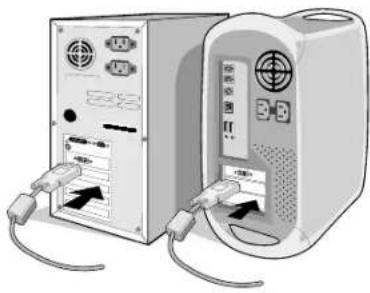

2. Collegare il cavo dei segnali DVI al connettore della scheda video del sistema

(Figura A.1). Serrare tutte le viti.

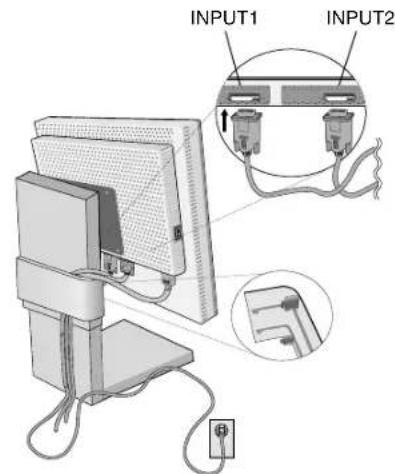

3. Collegare il cavo segnali DVI al connettore sul retro del monitor (Figura C.1).

NOTA: Collegamenti errati dei cavi possono provocare un funzionamento anomalo, danneggiare la qualità del display o i componenti del modulo LCD e accorciare la durata del modulo stesso. Raccogliere i cavi e tenerli nel supporto con la copertura cavi fissata. La copertura cavi può essere fissata sulla parte anteriore o posteriore del supporto inclinato (Figure C.1, C.2). Controllare l’inclinazione quando si manipolano i cavi.

4. Collegare un’estremità del cavo di alimentazione all’ingresso c.a. sul retro del

monitor e l’altra estremità alla presa di alimentazione (Figura C.1). NOTA: Fare riferimento alla sezione Attenzione di questo manuale (Informazioni importanti sui cavi di alimentazione) per una scelta corretta del cavo di alimentazione c.a.

5. L’interruttore “Vacanza” sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di

alimentazione frontale (Figura D.1) e il computer. NOTA: L’interruttore “Vacanza” è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. Non accendere e spegnere a ripetizione. NOTA: In caso di problemi fare riferimento alla sezione Risoluzione dei problemi di questo Manuale utente. Figura A.1 Figura C.1 Figura C.2 Figura D.1 INPUT2 INPUT1 Interruttore “Vacanza” Pulsante di alimentazione 07_Italian 4/20/05, 11:22 AM3Italiano-4 Inclinazione Afferrare con le mani i lati superiore e inferiore dello schermo del monitor e inclinare secondo necessità (Figura TS.1). Figura TS.1 NOTA: Inclinare con cautela la schermo del monitor. Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.

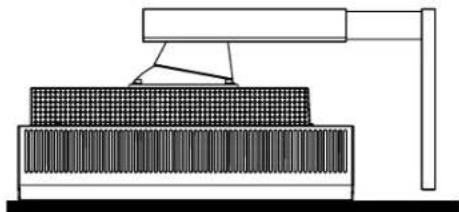

2. Sistemare il monitor a faccia in giù su una superficie non abrasiva (Figura S.1).

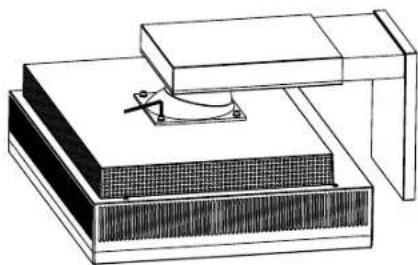

3. Togliere le quattro viti che fissano il monitor al supporto utilizzando delle chiavi esagonali a barra (Figura S.2).

Sollevare il supporto del monitor. Il monitor, ora, è pronto per un diverso montaggio.

4. Invertire questo processo per riattaccare il supporto: serrare le quattro viti.

NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA (passo 100 mm). NOTA: Rimuovere con cautela il supporto del monitor. NOTA: Quando si utilizza il supporto originale, assicurarsi che le due tacche rotonde siano posizionate nella parte inferiore dello schermo (Figura S.3). Attenzione: Durante il montaggio, utilizzare le viti originali (4 pezzi) per evitare di danneggiare il monitor ed il supporto. Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS). Attenzione: Questo monitor non supporta la posizione verticale. Se in posizione verticale, la luminosità diminuisce per evitare danni quando la temperatura interna del display supera i livelli massimi. Figura S.3 Figura S.2 Figura S.1 07_Italian 4/20/05, 11:22 AM4Italiano Italiano-5 Comandi I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni: Per accedere all’OSM premere uno dei pulsanti di comando (EXIT, , , –, +). Per cambiare l’ingresso segnali, premere il pulsante SELEZIONA. NOTA: Per cambiare l’ingresso segnali, è necessario chiudere l’OSM. NOTA: Premendo RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare l’operazione di RESET premendo il pulsante EXIT. NOTA: Le icone OSD relative a “Luminosità” e “Controllo del colore” potrebbero lampeggiare se è in esecuzione il sistema di controllo del colore. Se l’icona lampeggia, significa che il colore dello schermo non si è ancora stabilizzato sul colore finale. Quando si modificano le impostazioni relative alla luminosità e al controllo del colore, l’OSD lampeggia finché il colore non si stabilizza sul colore finale. La stessa situazione si presenta ogni volta che si accende il monitor. Attendere finché il lampeggiamento non si arresta. Controlli Luminosità LUMINOSITÁ Regola la luminosità dell’immagine e dello schermo. Controlli immagine SIN./DEST. Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. GIÚ/SU Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. Sistemi di controllo del colore Sistemi di controllo del colore: Cinque impostazioni predefinite di temperatura del colore, oltre a sRGB, AdobeRGB e PROGRAMMABILE. R,G,V,C,B,M: Aumenta o diminuisce la saturazione e le tonalità del rosso, giallo, verde, ciano, blu o magenta a seconda dell’elemento selezionato. Le modifiche al colore vengono visualizzate sullo schermo in corrispondenza dei rispettivi colori sull’immagine mostrata. sRGB: La modalità sRGB offre uno spazio di colore standard compatibile con i monitor tradizionali. AdobeRGB: Offre uno spazio di colore standard utilizzato nelle applicazioni più sofisticate di imaging e grafica tra cui videocamere digitali e livelli più elevati di corrispondenza del colore con altri dispositivi esterni. PROGRAMMABILE: Seleziona le impostazioni del colore che sono state configurate da un sistema di calibratura del colore facoltativo. Controllo Uscita dai controlli OSM. Uscita dal menu principale dell’OSM. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta la barra a sinistra o a destra per aumentare o diminuire la regolazione. Attiva la funzione di regolazione automatica. Inserire i comandi OSM. Inserire il sottomenu OSM. Ripristina il menu di controllo evidenziato alla configurazione di fabbrica. EXIT CONTROL / ADJUST - / + SELECT RESET 07_Italian 4/20/05, 11:22 AM5Italiano-6 Strumenti 1 RILEVAZIONE VIDEO: Seleziona il metodo di rilevazione video in caso siano connessi più di un computer. PRIMO RILEVATO: L’ingresso video deve essere commutato in modalità “PRIMO RILEVATO”. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente. ULTIMO RILEVATO: L’input video deve essere commutato al modo “ULTIMO RILEVATO”. Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. NO: Il monitor non cercherà altre porte di ingresso video a meno che il monitor non sia acceso. TEMPO SPEGN. AUT.: Il monitor si spegne automaticamente quando l’utente finale ha selezionato una quantità di tempo predeterminata. Strumenti 2 LINGUA: I menu di controllo OSM sono disponibili in sette diverse lingue. OSM SIN./DEST.: Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM a sinistra o a destra. OSM GIÚ/SU: Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM in alto o in basso. TEMPO DI SPEGN. OSM: Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di Spegn. OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10-120 secondi intervallati da 5 secondi. OSM BLOCCATO: Questo comando blocca completamente l’accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Vi sono due tipi di OSM BLOCCATO: OSM BLOCCATO con controllo della LUMINOSITÀ: Per attivare la funzione di blocco OSM, premere SELEZIONA, quindi il tasto “+”e tenerli abbassati contemporaneamente. Per disattivare la funzione di blocco OSM, premere SELEZIONA, quindi il tasto “+” e tenerli abbassati contemporaneamente. La LUMINOSITÀ può essere regolata quando il blocco è attivo. OSM BLOCCATO senza controllo: Per attivare la funzione di blocco OSM, premere SELEZIONA, quindi il tasto «>» e tenerli premuti contemporaneamente. Per disattivare la funzione di blocco OSM, premere SELEZIONA, quindi il tasto «>» e tenerli premuti contemporaneamente. I comandi non possono essere regolati nel modo di blocco. NOTIF. RISOLUZIONE: La risoluzione ottimale è di 1600 x 1200. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica che avvisa l’utente che la risoluzione non è 1600 x 1200. TASTO SCELTA RAP.: È possibile regolare direttamente la luminosità. Se questa funzione è impostata su ON, è possibile regolare la luminosità con o purché il menu OSM sia disattivato. È possibile accedere all’OSM standard tramite il pulsante EXIT. CONFIG. DI FABBRICA: Selezionando la configurazione di fabbrica è possibile ripristinare tutte le impostazioni di controllo OSM (LUMINOSITÀ, CONTROLLO DI IMMAGINE, SISTEMA DI CONTROLLO COLORI, TEMPO SPEGN. AUT., OSM SIN./DEST., OSM GIÚ/SU, TEMPO DI SPEGN. OSM, MODALITÀ DISPLAY) alla configurazione di fabbrica. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. Informazioni MODALITÀ DISPLAY: Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. Aumenta o diminuisce la risoluzione corrente. MONITOR INFO.: Indica il modello e i numeri di serie del monitor. 07_Italian 4/20/05, 11:22 AM6Italiano Italiano-7 Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NESSUN SEGNALE: Questa funzione avverte se non è presente un Segnale di sincronizzazione verticale o orizzontale Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso, appare la finestra Nessun Segnale. NOTIF. RISOLUZIONE: Questa funzione visualizza un avviso se non è in uso la risoluzione ottimale. Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso o il segnale video non ha la risoluzione opportuna, si apre la finestra Notif. Risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI TOLLERANZA: Questa funzione suggerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza. Per il menu utente avanzato vedere “Appendice”. Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto. Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti caldi, umidi, polverosi o oleosi.

• Se il vetro si è rotto, maneggiare con cura.

• Non coprire le prese d’aria del monitor.

• Se il monitor è rotto, non toccare i cristalli liquidi. Maneggiare con cura.

• Permettere una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o ad altre fonti di calore. Non appoggiare nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

• Persistenza dell’immagine: La persistenza dell’immagine si ha quando un residuo o un “fantsma” di un’immagine precedente sono ancora visibili sullo schermo. A differenza dei monitor CRT, la persistenza dell’immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell’immagine, spegnere il monitor per il tempo di visualizzazione dell’immagine precedente. Ad esempio, se un’immagine è rimasta sul monitor per un’ora, lasciando un’immagine residua, il monitor deve rimanere spento per un’ora per cancellare l’immagine. NOTA: Come per tutti i dispositivi di visualizzazione, NEC DISPLAY SOLUTIONS raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor se non viene utilizzato. ATTENZIONE 07_Italian 4/20/05, 11:22 AM7Italiano-8 IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L’AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno non peloso e non abrasivo. In caso di sporco ostinato, pulire con un panno imbevuto di acqua, etanolo, alcool isopropilico. Non usare detersivi né prodotti per la pulizia dei vetri (ad es. acidi, prodotti alcalini e acetone).

• Regolare i controlli di luminosità del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a che il raster dello sfondo scompare.

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare i segnali non interallacciati con una frequenza di rinfresco verticale superiore ai 60 Hz.

• Non utilizzare il colore primario blu su uno sfondo scuro, perché è difficile da vedere e può produrre l’affaticamento degli occhi a causa del contrasto insufficiente. Pulizia del pannello LCD Raccomandazioni per la pulizia del LCD:

• Per rimuovere la polvere e la sporcizia dalla superficie del pannello LCD, spolverare delicatamente con un panno morbido.

• Non sfregare il pannello LCD con materiale ruvido.

• Non esercitare pressione sulla superficie del pannello LCD. Per evitare i graffi

• Non toccare il pannello LCD con oggetti duri.

• Utilizzare esclusivamente un panno morbido per la pulizia della superficie del pannello LCD. Per evitare le macchie

• Pulire immediatamente impronte, gocce d’acqua, rovesciamenti di sostanze chimiche ecc. sul pannello LCD altrimenti si possono verificare scolorimento e macchie.

• Se il pannello LCD viene sfregato con troppa forza si può formare una crepa che può portare ad anomalie allo schermo. Per evitare la rottura o problemi allo schermo

• Non esercitare pressione sulla superficie del pannello LCD.

• Non posare oggetti pesanti sulla superficie del pannello LCD.

• Non lasciare il pannello LCD sotto una pressione costante. Pulizia della carrozzeria

• Scollegare l’alimentazione.

• Utilizzare un panno morbido.
