SpectraView Reference 21 - Monitor NEC - Bezpłatna instrukcja obsługi

Typ produktu	Kolorowy monitor LCD
Marka	NEC
Model	SpectraView Reference 21 (LCD2180 WideGamut LED)
Technologia wyświetlania	WideGamut LED
Optymalna rozdzielczość	1600 x 1200
Złącza wejściowe	2x DVI-D
Funkcje OSM	Jasność, położenie obrazu, kontrola kolorów, różne narzędzia
Predefiniowane tryby kolorów	sRGB, AdobeRGB, 5 temperatur barw, programowalny
Pochylenie	Regulowany ręcznie
Zgodność VESA	Tak, 100 mm
Zasilanie	Odłączany przewód zasilający, wyłącznik urlopowy
Pobór mocy	Nie podano w instrukcji
Waga	Nie podano
Wymiary (ok.)	Nie podano
Konserwacja ekranu	Miękka, nieścierna ściereczka, woda lub etanol, unikać agresywnych środków
Konserwacja obudowy	Miękka ściereczka nasączona rozcieńczonym łagodnym detergentem
Bezpieczeństwo	Nie otwierać obudowy, używać odpowiedniego przewodu zasilającego, unikać wilgoci
Części zamienne / naprawialność	Żadna część nie jest naprawialna przez użytkownika – skontaktuj się z wykwalifikowanym technikiem
Dołączone akcesoria	Przewód zasilający, kabel DVI-D, CD-ROM z instrukcją, zaślepki kabli
Informacje ogólne	Zgodny z dyrektywami europejskimi, znaki towarowe

Często zadawane pytania - SpectraView Reference 21 NEC

Jak wyregulować jasność mojego monitora?

Użyj menu OSM: naciśnij przycisk sterowania (EXIT, ◀, ▶, −, +), aby wejść do menu, a następnie wybierz JASNOŚĆ. Użyj klawiszy − lub +, aby dostosować. Możesz także skonfigurować klawisz skrótu w NARZĘDZIA > KLAWISZ SKRÓTU, aby regulować jasność bezpośrednio bez otwierania OSM.

Jak czyścić ekran LCD?

Użyj miękkiej, nieściernej ściereczki. W razie potrzeby lekko zwilż wodą, etanolem lub alkoholem izopropylowym. Nigdy nie używaj kwaśnych, zasadowych ani acetonowych środków. Nie szoruj energicznie ani nie naciskaj na ekran.

Co zrobić, jeśli ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kabel DVI-D jest prawidłowo podłączony do komputera i monitora. Upewnij się, że komputer jest włączony, a monitor jest zasilany (wyłącznik urlopowy włączony). Jeśli problem nadal występuje, zapoznaj się z sekcją Rozwiązywanie problemów w instrukcji.

Jak zresetować wszystkie ustawienia fabryczne?

W menu OSM przejdź do NARZĘDZIA > USTAWIENIA FABRYCZNE. Spowoduje to przywrócenie wszystkich ustawień (jasność, obraz, kolor itp.) do wartości domyślnych. Możesz także zresetować pojedyncze ustawienie, wybierając je i naciskając RESET.

Jak zablokować OSM, aby zapobiec przypadkowym zmianom?

Przejdź do NARZĘDZIA > BLOKADA OSM. Są dwie opcje: z kontrolą jasności (naciśnij jednocześnie SELECT i +) lub bez sterowania (naciśnij SELECT i >). Aby odblokować, użyj tej samej kombinacji.

Dlaczego pojawia się komunikat 'Notyfikacja rozdzielczości'?

Ten komunikat ostrzega, że bieżąca rozdzielczość nie jest optymalna (1600 x 1200). Możesz go wyłączyć w NARZĘDZIA > NOTYFIKACJA ROZDZIELCZOŚCI, wybierając WYŁ.

Jak zmienić źródło wejścia wideo?

Upewnij się, że menu OSM jest zamknięte. Naciśnij przycisk SELECT, aby zmienić sygnał wejściowy między dwoma portami DVI-D. Możesz także skonfigurować wykrywanie wideo w NARZĘDZIA > WYKRYWANIE WIDEO (pierwsze wykryte, ostatnio wykryte lub bez priorytetu).

Co zrobić w przypadku utrwalenia obrazu (duch obrazu)?

Utrwalenie obrazu (remanencja) nie jest trwałe na wyświetlaczach LCD. Wyłącz monitor na czas równy czasowi wyświetlania poprzedniego obrazu. Na przykład, jeśli nieruchomy obraz był wyświetlany przez 1 godzinę, wyłącz monitor na 1 godzinę. Użyj animowanego wygaszacza ekranu lub wyłącz monitor, gdy go nie używasz.

Jak ustawić pozycję obrazu?

W menu OSM wybierz polecenia dotyczące obrazu: LEWO/PRAWO i DÓŁ/GÓRA, aby przesuwać obraz w poziomie i pionie w obszarze wyświetlania.

Jakie tryby kolorów są dostępne?

Pięć predefiniowanych temperatur barw, plus sRGB, AdobeRGB i tryb PROGRAMOWALNY. Możesz także regulować nasycenie i odcień poszczególnych kolorów (R, J, V, C, B, M). Tryb programowalny jest przeznaczony dla opcjonalnego oprogramowania do kalibracji.

INSTRUKCJA OBSŁUGI SpectraView Reference 21 NEC

Podręcznik użytkownika

Uwagi dotyczące zasilania monitora .... Polski-1

Ostrzeżenie, Uwaga ...... Polski-2

Deklaracja ...... Polski-2

Zawartość opakowania ...... Polski-3

Podłączenie monitora ...... Polski-4

Menu regulacyjne ...... Polski-6

Zalecenia eksploatacyjne.... Polski-9

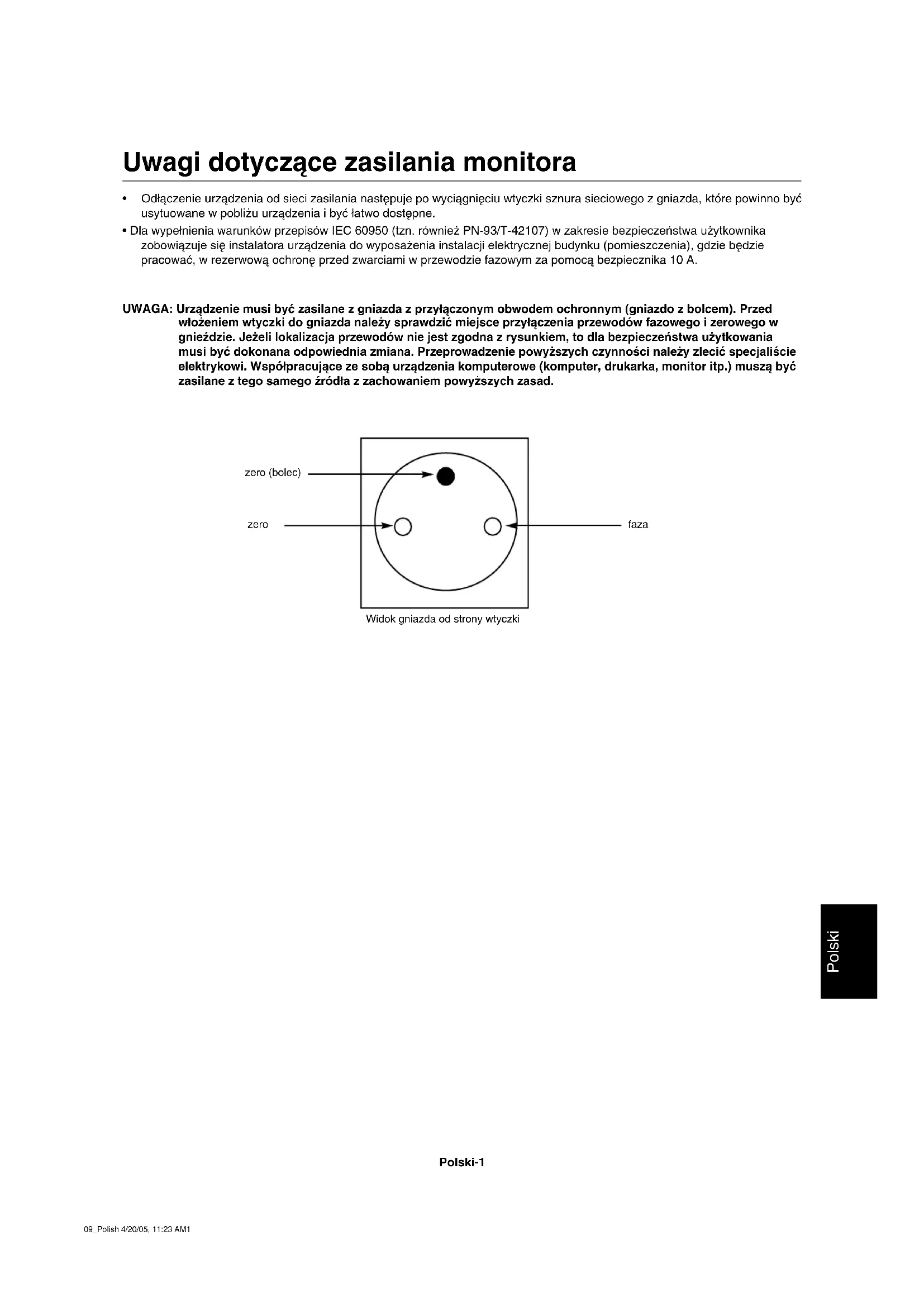

Uwagi dotyczące zasilania monitora

• Odłączenie urządzenia od sieci zasilania następuje po wyciągnięciu wtyczki sznura sieciowego z gniazda, które powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne.
• Dla wypełnienia warunków przepisów IEC 60950 (tzn. również PN-93/T-42107) w zakresie bezpieczeństwa użytkownika zobowiązuje się instalatora urządzenia do wyposażenia instalacji elektrycznej budynku (pomieszczenia), gdzie będzie pracować, w rezerwową ochronę przed zwarciami w przewodzie fazowym za pomocą bezpiecznika 10 A.

UWAGA: Urządzenie musi być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo z bolcem). Przed włożeniem wtyczki do gniazda należy sprawdzić miejsce przyłączenia przewodów fazowego i zerowego w gnieździe. Jeżeli lokalizacja przewodów nie jest zgodna z rysunkiem, to dla bezpieczeństwa użytkowania musi być dokonana odpowiednia zmiana. Przeprowadzenie powyższych czynności należy zlecić specjaliście elektrykowi. Współpracujące ze sobą urządzenia komputerowe (komputer, drukarka, monitor itp.) muszą być zasilane z tego samego źródła z zachowaniem powyższych zasad.

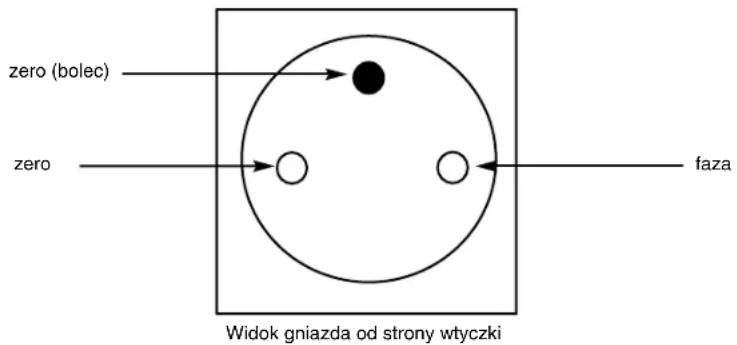

zero (bolec) zero faza Widok gniazda od strony wtyczki

OSTRZEŻENIE

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM NIE NALEŻY WYSTAWIAĆ MONITORA NA DESZCZ LUB NA DZIAŁANIE WILGOCI. NALEŻY TAKŻE SPRAWDZIĆ, CZY BÓLCE WTYCZKI KABLA ZASILAJĄCEGO SĄ PRAWIDŁOWO WŁOŻONE DO GNIAZDA ZASILAJĄCEGO LUB GNIAZDA PRZEDŁUŻACZA. WTYCZKI NIE NALEŻY WKŁADAĆ DO GNIAZDA NA SIŁĘ.

NIE NALEŻY OTWIERAĆ OBUDOWY, PONIEWAŻ WEWNĄTRZ ZNAJDUJĄ SIĘ ELEMENTY POD WYSOKIM NAPIĘCIEM. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAŻ JEDYNIE WYKWALIFIKOWANY PERSONEL.

UWAGA:

UWAGA

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA PORAŻENIA PRĄDEM ELEKTRYCZNYM UPEWNIJ SIĘ, ŻE WTYCZKA PRZEWODU ZASILAJĄCEGO ZOSTAŁA WYCIĄGNIĘTA Z GNIAZDKA. ABY CAŁKOWICIE ODŁĄCZYĆ ZASILANIE, NALEŻY WYCIĄGNĄĆ WTYCZKĘ Z GNIAZDKA ZASILAJĄCEGO NIE WOLNO ZDEJMOWAĆ OSŁONY (ANI TYLNEJ ŚCIANKI). WEWNĄTRZ MONITORA NIE MA ŻADNYCH ELEMENTÓW, KTÓRE UŻYTKOWNIK MÓGŁBY SAMODZIELNIE NAPRAWIAĆ. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAŻ JEDYNIE WYKWALIFIKOWANY PERSONEL.

Ten symbol ostrzega użytkownika, że nieizolowane elementy wewnątrz znajdują się pod tak dużym napięciem, że może ono spowodować porażenie prądem elektrycznym. Jakikołwiek bezpośredni kontakt z dowolnym elementem wewnątrz obudowy jest niebezpieczny.

Ten symbol ostrzega użytkownika, że istotne informacje dotyczące pracy i obsługi monitora znajdują się w załączonej literaturze. W związku z tym należy się szczegółowo z nimi zapoznać w celu uniknięcia problemów.

Zawierającej ważne informacje o przewodzie zasilania

UWAGA: Należy używać przewodu zasilającego dostarczonego z monitorem, stosowanie do poniżej tabeli. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą. We wszystkich pozostałych przypadkach należy stosować przewód zasilający odpowiedni do parametrów sieci zasilającej prądu zmiennego oraz zgodny ze standardami bezpieczeństwa danego kraju.

Typ wtyczki	Wtyczka profilowa	Kraj Napięcie
Ameryce Północnej		USA/Kanada	120 230

Typ wtyczki	Wtyczka profilowa	Kraj Napięcie
Europa kontynentalna		UE (poza Zjednoczonym Królestwem)

Deklaracja

Deklaracja producenta

iniejszym zaświadczamy, że monitor kolorowy

SpectraView LCD2180 WideGamut LED (L215GF)

jest zgodny z

Dyrektywą Rady 73/23/EEC:

- EN 60950-1

Dyrektywą Rady 89/336/EEC:

EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

i oznaczony

Windows jest zastrzeżonym znakiem handlowym firmy Microsoft Corporation. NEC jest zastrzeżonym znakiem handlowym firmy NEC Corporation. Pozostałe nazwy marek i produktów wymienione w niniejszym dokumencie są znakami handlowymi lub zastrzeżonymi znakami handlowymi odpowiednich właścicieli praw autorskich.

ErgoDesign jest zarejestrowanym znakiem towarowym NEC Display Solutions, Ltd. w Austrii, krajach Beneluksu, Danii, Francji, Niemczech, Włoszech, Norwegii, Hiszpanii, Szwecji i Zjednoczonym Królestwie.

NaViSet jest znakiem towarowym NEC Display Solutions Europe GmbH w krajach Unii Europejskiej i w Szwajcarii.

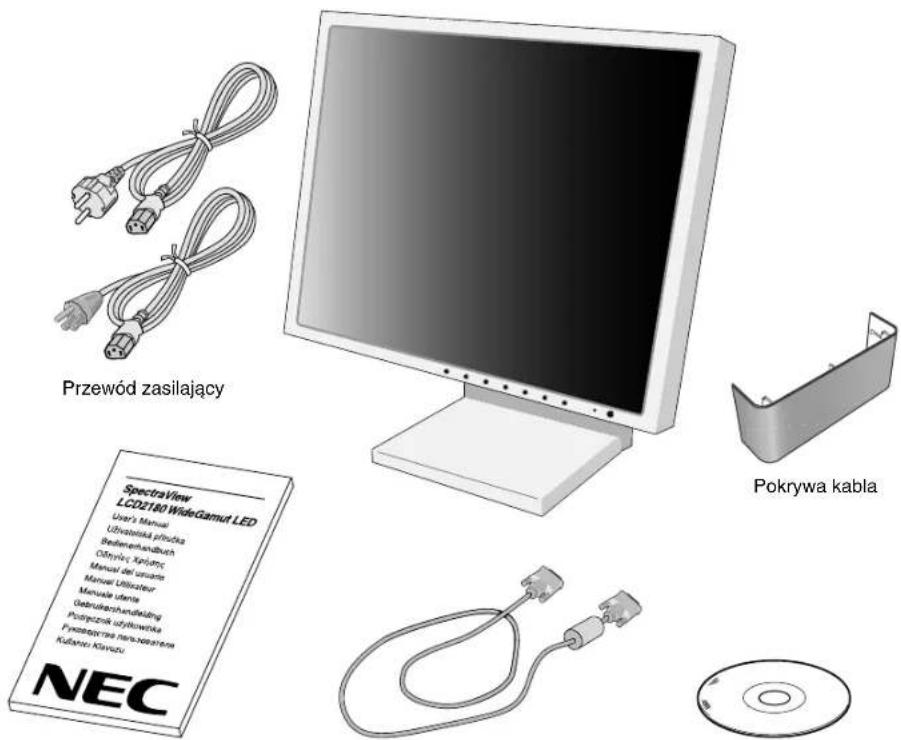

Zawartość opakowania

Pakiet dystrybucyjny* nowego monitora NEC LCD powinien zawierać następujące komponenty:

• Monitor SpectraView LCD2180 WideGamut LED z ruchomą podstawką
- Przewód zasilający (Ameryka północna oraz Europa kontynentalna)
- Kabel sygnałowy wideo (DVI-D do kabla DVI-D)
- Podręcznik użytkownika
- Dysk CD-ROM
- Ostona kabli

Przewód zasilający SpectraView LCD2100 WideGamut LED User's Manual Udzielatiska piłrodzka Bedienemhandbuch Citrylczy Kspionc Manual dusama Manual Utilicateur Manuale ulente Gebrudierchemindeburg Podręcznik użytkiwotka Przezycrana teru-Neustek Kulanski Klarzu NEC Pokrywa kabla

Podręcznik użytkownika DVI-D do kabla DVI-D Dysk CD-ROM

* Zalecamy zachować oryginalne opakowanie, które może się przydać w przypadku transportu monitora (serwis, przesyłka kurierska, itp.).

Podłączenie monitora

Aby podłączyć monitor LCD do Twojego komputera, postępuj według poniższych wskazówek:

1. Wyłącz zasilanie komputera.

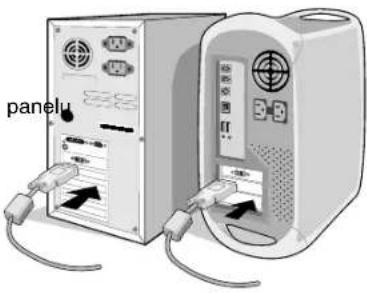

2. Podłączyć kabel wideo DVI do złącza karty monitorowej komputera (Rysunek A.1). Dokręć wszystkie śrubki.
3. Podłączyć kabel wideo DVI do złącza znajdującego się na tylnym monitora (Rysunek C.1).

UWAGA: Nieprawidłowe podłączenia przewodów mogą być przyczyną wadliwego funkcjonowania monitora, redukcji jakości obrazu, uszkodzenia podzespołów modułu LCD i skrócenia czasu eksploatacji modułu.

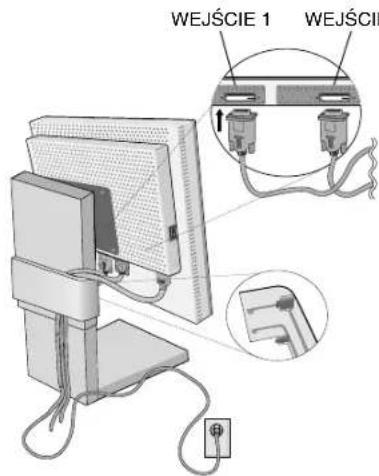

Zbierz kable i umieść je z tyłu podstawy w dołączonej osłonie na kable. Ośłona na kable może być przymocowana z przodu lub z tyłu uchylnej podstawy (Rysunek C.1, C.2).

panelu

Rysunek A.1

Chowając kable, sprawdź działanie funkcji przechylania.

1. Podłączyć jedno z zakończeń przewodu zasilającego do odpowiedniego gniazda na tylnym panelu monitora, a drugie zakończenie przewodu do gniazda sieciowego (Rysunek C.1).

UWAGA: Zapoznaj się z częścią Ostrzeżenie (zawierającej ważne informacje o przewodzie zasilania) niniejszej instrukcji obsługi w celu wyboru przewodu zasilającego zgodnego z wymaganiami.

1. Należy ustawić w położeniu ON przełącznik blokady znajdujący się na lewej krawędzi monitora, a następnie włączyć monitor przy użyciu przycisku znajdującego się na panelu przednim (Rysunek D.1) i włączyć komputer.

UWAGA: Wyłącznik umożliwia włączanie/wyłączanie monitora. Jeśli wyłącznik znajduje się w pozycji OFF (wyłączony), uruchomienie monitora za pomocą przycisku na przednim panelu nie będzie możliwe. NIE WOLNO szybko włączać i wyłączać monitora.

UWAGA: W razie problemów przeczytaj rozdział Usuwanie usterek w niniejszej Instrukcji obsługi.

WEJŚCIE 1 WEJŚCIE

Wyłącznik Przycisk zasilania

Rysunek D.1

Pochylenie ekranu

Po ułożeniu dłoni na górnej i dolnej krawędzi monitora należy wyregulować pochylenie ekranu (Rysunek TS.1).

UWAGA: Przy pochylaniu monitora należy zachować ostrożność.

Demontaż podstawy monitora

Aby zamontować monitor w inny sposób, należy wykonać następujące czynności:

1. Odłącz wszystkie kable.

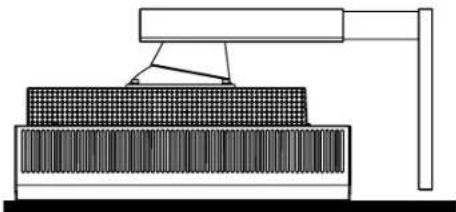

2. Położ monitor ekranem w dół na miękkiej powierzchni (Rysunek S.1).

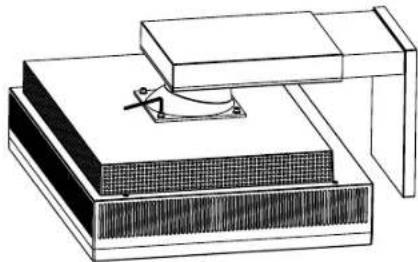

1. Wykręcić 4 śrubki łączące monitor z podstawką używając klucza do śrub o łbie sześciokątnym (Rysunek S.2). Unieść podstawkę z monitora. Po wykonaniu powyższych operacji monitor jest przygotowany do zastosowania alternatywnej metody zamocowania.
2. W celu odwrócenia tego procesu wykonaj powyższe czynności w odwrotnej kolejności. Przykręć cztery śrubki.
   UWAGA: Używaj wyłącznie metod montażu zgodnych ze standardem VESA (wysokość 100 mm).

UWAGA: Podczas zdemontowania podstawy należy ostrożnie obchodzić się z monitorem.

UWAGA: Przy stosowaniu oryginalne podstawki należy uważać, żeby dwa okrągłe wycięcia znajdowały się u dołu ekranu (Rysunek S.3).

Ostrzeżenie: Do montażu używaj oryginalnych śrub (4 szt.), aby zapobiec uszkodzeniu monitora i podstawy. Uwzględniając zalecenia dotyczące bezpieczeństwa, należy mocować monitor na ramieniu gwarantującym niezbędną stabilność zgodnie z wagą monitora. Monitora LCD powinno się używać tylko z zatwierdzonym ramieniem (np. znak GS).

Ostrzeżenie: Monitor nie obsługuje trybu portretowego. Przy zmianie na tryb portretowy jasność obrazu zostaje maksymalnie zredukowana, żeby uniknąć uszkodzeń, kiedy wewnętrzna temperatura przekroczy wartość graniczną.

Przyciski menedżera wskaźników ekranowych (On-Screen Manager, OSM), znajdujące się na przednim panelu monitora, funkcjonują w następujący sposób:

Aby wejść do menu menedżera wskaźników ekranowych, należy wcisnąć dowolny przycisk sterujący (EXIT,◀,▶, +). Aby zmienić wejście sygnałowe, należy nacisnąć przycisk SELECT.

UWAGA: Przed zmianą wejścia sygnałowego należy zamknąć menu OSM.

Menu

EXIT Wyjście z menu OSM.

Wyjście z podmenu i powrót do menu głównego.

CONTROL ◀/▶ Przesuwa podświetlenie w lewo/prawo w celu wybrania opcji.

Przesuwa podświetlenie w górę lub w dół w celu wybrania opcji.

ADJUST - / + Przesuwa podświetlenie w lewo /prawo w celu zwiększenia lub zmniejszenia regulacji.

SELECT Aktywna funkcja automatycznej regulacji. Wejście do funkcji menu OSM. Wejście do podmenu OSM.

RESET Przywraca ustawienia w obrębie podświetlenia do ustawień fabrycznych.

UWAGA: Po naciśnięciu przycisku RESET w menu głównym i podmenu pojawia się okno ostrzegawcze, które umożliwia wycofanie się z polecenia RESET przez wciśnięcie przycisku EXIT.

UWAGA: Ikona menu OSD dla opcji "Brightness" (jasność) oraz "Colour control" (kontrolowanie kolorów) może migać, jeżeli system kontroli sprężenia zwrotnego kolorów właśnie pracuje. Miganie ikony oznacza, że kolory ekranu jeszcze nie zostały ustabilizowane jako kolory docelowe. Przy zmianie ustawień "Brightness" (jasność) oraz "Colour control" (kontrolowanie kolorów), menu OSD miga do momentu przejścia do kolorów docelowych. Przy każdym włączeniu będzie przeprowadzana powyższa operacja. Należy odczekać do zakończenia migania.

Regulacja jasności

BRIGHTNESS (JASNOŚĆ)

Ogólna jasność obrazu i tła.

□□ Uklad sterowania obrazem

☐ LEFT/RIGHT (LEWO /PRAWO)

Horyzontalne położenie obrazu w aktywnym obszarze monitora LCD.

Wertykalne położenie obrazu w aktywnym obszarze monitora LCD.

RGB Systemy regulacji kolorów

Colour Control Systems (Uklady sterownia kolorami): Dostępnych jest pięć ustawień temperatury barwowej — RGB, AdobeRGB i PROGRAMMABLE.

R,Y,G,C,B,M: Zwiększenie lub zmniejszenie barwy czerwonej, żółtej, zielonej, niebiesko-zielonej, niebieskiej, purpurowej i nasycenia koloru, zależnie od dokonanego wyboru. Zmiana koloru zostanie wyświetlona na ekranie w odpowiednich kolorach na przedstawionym obrazie.

sRGB: Tryb sRGB zapewnia standardową przestrzeń kolorów, która jest kompatybilna z konwencjonalnymi monitorami.

AdobeRGB: Zapewnia standardową paletę kolorów wykorzystywaną w wyspecjalizowanych aplikacjach graficznych, m.in. przy obróbce zdjęć, oraz zapewnia najwyższy poziom dopasowania kolorów.

PROGRAMMABLE (Programowalny): Pozwala na wybranie ustawień kolorów skonfigurowanych według opcjonalnego programowego systemu kalibracji kolorów.

Narzędzia 1

VIDEO DETECT (DETEKCJA SYGNAŁU WIDEO): Wybiera metodę detekcji sygnału wideo, gdy podłączony jest więcej niż jeden komputer.

FIRST DETECT (PIERWSZY WYKRYTY): Wejście wideo należy przełączyć w tryb "FIRST DETECT". Jeżeli w bieżącym źródłe nie ma sygnału, to wówczas monitor poszukuje źródła sygnału z innego portu wejściowego wideo. Jeżeli sygnał video jest obecny w innym porcie wówczas monitor automatycznie przełączy port wejściowy sygnału wideo na nowo znalezione źródło sygnału. Jeżeli sygnał jest obecny w bieżącym źródłe sygnału, to monitor nie będzie szukał innego źródła.

LAST DETECT (OSTATNI WYKRYTY): Wejście video należy przełączyć w tryb "LAST DETECT". Jeżeli monitor odbiera sygnał z bieżącego źródła i zostaje do niego dołączone drugie źródło, to wówczas monitor automatycznie przełącza się na nowe źródło sygnału wideo. Jeżeli w bieżącym źródłe nie ma sygnału, to wówczas monitor poszukuje źródła sygnału z innego portu wejściowego wideo. Jeżeli sygnał video jest obecny w innym porcie wówczas monitor automatycznie przełączy port wejściowy sygnału wideo na nowo znalezione źródło sygnału.

NONE (BRAK): Monitor nie będzie szukał innego portu wejścia wideo, dopóki nie zostanie włączony.

OFF TIMER (WYŁĄCZNIK CZASOWY): Monitor wyłączy się automatycznie, jeżeli użytkownik wprowadzi czas wyłączenia.

Narzędzia 2

LANGUAGE (JEZYK): Menu ekranowe OSM jest dostępne w siedmiu językach.

OSM LEFT/RIGHT (OSM LEWO/PRAWO): Można wybrać dowolne miejsce na ekranie, w którym ma zostać wyświetlone menu OSM. Wybierając funkcję Położenia menu OSM (OSM Location) można ręcznie zmieniać położenie menu OSM w prawo lub w lewo.

OSM DOWN/UP (OSM DÓŁ/GÓRA): Można wybrać dowolne miejsce na ekranie, w którym ma zostać wyświetlone menu OSM. Wybierając funkcję Położenia menu OSM (OSM Location) można ręcznie zmieniać położenie menu OSM w górę lub w dół.

OSM TURN OFF (CZAS WYŁĄCZENIA OSM): Menu OSM będzie tak długo wyświetlane na ekranie, jak długo będzie używane. W podmenu Turn Off można ustawić czas wyłączenia menu po ostatnim naciśnięciu przycisku. Do wyboru są wartości od 10 do 120 sekund z krokiem 5 sekund.

OSM LOCK OUT (BLOKADA OSM): Ta funkcja umożliwia całkowite zablokowanie dostępu do wszystkich regulacyjnych funkcji OSM. Przy próbie otwarcia menu znajdującego się w stanie zablokowanym na ekranie pojawi się informacja, że funkcje menu zostały zablokowane. Istnieją dwa typy BLOKADY OSM: Funkcja OSM LOCK OUT (blokady OSM) ze sterowaniem jasnością (BRIGHTNESS) W celu włączenia funkcji blokady OSM należy jednocześnie wcisnąć i przytrzymać klawisz SELECT i “+”. Aby wyłączyć blokadę menu OSM, należy nacisnąć przycisk SELECT, a następnie przycisk “+” i przytrzymać je jednocześnie. Podczas działania tej blokady można regulować jasność. BLOKADA OSM bez regulacji: Aby uaktywnić tę blokadę OSM, należy nacisnąć i przytrzymać jednocześnie przyciski SELECT i “>”. Aby wyłączyć blokadę OSM, należy nacisnąć i przytrzymać jednocześnie przycisk SELECT i “>”. Podczas działania tej blokady nie można regulować żadnych parametrów.

RESOLUTION NOTIFIER (MONITOROWANIE ROZDZIELCZOŚCI): Optymalna rozdzielczość jest równa 1600 x 1200. Jeżeli monitorowanie rozdzielczości jest uaktywnione (ustawienie ON), po 30 sekundach na ekranie wyświetlany jest komunikat informujący o tym, że aktualna rozdzielczość nie jest równa 1600 x 1200.

HOT KEY (GORĄCY PRZYCISK): Jasność można wyregulować bezpośrednio. Po uaktywnieniu klawisza dostępu (ustawienie ON) można regulować jasność przy użyciu przycisku lub bez konieczności korzystania z menu OSM. Standardowe menu OSM można włączyć przyciskiem EXIT.

FACTORY PRESET (USTAWIENIA FABRYCZNE): Wybór opcji Factory Preset pozwala na zresetowanie wszystkich ustawień OSM (JASNOŚĆ, UKLAD STEROWANIA OBRAZEM, SYSTEM KOREKCJI BARW, WYŁĄCZENIE REGULATORA CZASOWEGO, OSM LEWO/PRAWO, OSM DÓŁ/GÓRA, WYŁĄCZENIE OSM, TRBY WYŚWIETLANIA) do wartości ustawionych przez producenta. Poszczególne parametry mogą być przywracane do ustawień fabrycznych poprzez wybranie ich (podświetlenie) i naciśnięcie przycisku RESET.

Informacje

MODE

DISPLAY MODE (TRYB PRACY): Informuje o aktualnej rozdzielczości obrazu i parametrach technicznych obejmujących ustawione i wykorzystywane taktowanie oraz częstotliwość poziomą i pionową. Zwiększa lub zmniejsza aktualną rozdzielczość.

MONITOR INFO. (INFORMACJE O MONITORZE): Wyświetla nazwę modelu i numer seryjny monitora.

OSM Warning (ostrzeżenie OSM)

Po naciśnięciu przycisku EXIT ostrzeżenie OSM zniknie.

NO SIGNAL (Brak sygnału): Funkcja wysyła ostrzeżenie w przypadku braku synchronizacji poziomej lub pionowej. Po włączeniu zasilania lub po zmianie sygnału wejścia, pojawia się okno No Signal (brak sygnału).

RESOLUTION NOTIFIER (Monitorowanie rozdzielczości): Ta funkcja zapewnia ostrzeżenie, jeżeli nie jest stosowana optymalna rozdzielczość. Po włączeniu zasilania, po zmianie sygnału wejścia lub w przypadku nieodpowiedniej rozdzielczości, otworzy się okno Resolution Notifier (monitorowanie rozdzielczości). Tę funkcję można wyłączyć w menu TOOL (Narzędzia).

OUT OF RANGE (Poza zakresem): Zalecenie optymalizacji rozdzielczości i częstotliwości odświeżania. Po włączeniu zasilania, zmianie sygnału wejścia lub w przypadku niewłaściwego taktowania sygnału video, pojawi się menu Out Of Range (poza zakresem).

Menu dla zaawansowanych użytkowników, patrz: "Dodatek".

Zalecenia eksploatacyjne

Zasady bezpieczeństwa i utrzymania

NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD W CELU UTRZYMANIA OPTYMALNYCH PARAMETRÓW PRACY MONITORA KOLOROWEGO LCD:

• NIE NALEŻY OTWIERAĆ MONITORA. Wewnątrz monitora nie ma żadnych elementów, które mógłby naprawić lub obsługiwać użytkownik. Zdjęcie obudowy grozi porażeniem prądem elektrycznym oraz innymi niebezpieczeństwami. Wszelkie prace serwisowe może wykonywać jedynie wykwalifikowany personel.
• Nie wolno rozlewać cieczy na obudowę monitora, ani używać go w pobliżu wody.
• Nie wolno wkładać żadnych przedmiotów w szczeliny obudowy, ponieważ mogą dotykać elementów znajdujących się pod napięciem, co może spowodować zagrożenie dla zdrowia lub życia, porażenie prądem elektrycznym, pożar lub uszkodzenie sprzętu.
• Nie wolno stawiać ciężkich przedmiotów na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może spowodować porażenie prądem lub pożar.
• Nie wolno stawiać monitora na pochyłych lub niestabilnych wózkach, stojakach lub stołach, ponieważ monitor może spaść i w rezultacie ulec zniszczeniu lub niebezpiecznej awarii.
• Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.

W razie zaistnienia następujących okoliczności, należy niezwłocznie odłączyć komputer od gniazdka zasilającego:

- Przewód zasilający lub gniazdo sieciowe są uszkodzone.

- Na monitor spadł ciężki przedmiot.

- Monitor był wystawiony na działanie deszczu lub wody.

- Monitor upadł i jego obudowa została uszkodzona.

- Monitor nie działa normalnie pomimo stosowania się do zaleceń zawartych w instrukcji obsługi.

- Nie zginać przewodu zasilającego.

- Nie należy eksploatować monitora w miejscach o wysokiej temperaturze, dużej wilgotności, dużym zapyleniu lub dużym zabrudzeniu smarami czy olejami.

- W przypadku stluczenia szyby należy zachowac ostroznosc.

- Nie zakrywać otworów wentylacyjnych monitora.

- W razie uszkodzenia monitora nie wolno dotykać ciekłych kryształów. Należy zachować ostrożność.

• Należy zapewnić wystarczającą wentylację wokół monitora w celu właściwego rozproszenia ciepła. Nie wolno zasłaniać otworów wentylacyjnych oraz ustawiać monitora w pobliżu grzejników lub innych źródeł ciepła. Nie wolno klaść żadnych przedmiotów na górną część monitora.
• Wyjmując wtyczkę kabla zasilającego odłączamy monitor od zasilania. Monitor powinien być zainstalowany w pobliżu gniazdka, do którego jest łatwy dostęp.
• Podczas transportu należy ostrożnie obchodzić się z monitorem. Opakowanie należy zachować na wypadek transportu monitora w przyszłości.

- Efekt poświaty: Efekt poświaty to pozostały obraz lub "duch" obrazu utrzymujący się na ekranie. W odróżnieniu od monitorów CRT, efekt poświaty na monitorach LCD nie jest zjawiskiem stałym, lecz należy unikać wyświetlania nieruchomości obrazów przez dłuższy okres czasu.

W celu złagodzenia tego zjawiska należy wyłączyć monitor na tak długo, jak długo był wyświetlany obraz. Przykładowo, jeżeli obraz był wyświetlany na monitorze przez jedną godzinę i pojawia się efekt poświaty, należy wyłączyć monitor na godzinę, aby wymazać obraz.

UWAGA: Tak jak w przypadku wszystkich osobistych urządzeń wyświetlających firma NEC DISPLAY SOLUTIONS zaleca regularne używanie wygaszacza ekranu, gdy ekran jest nieaktywny.

PRAWIDŁOWE USTAWIENIE ORAZ REGULACJA MONITORA MOGA ZMNIEJSZYĆ ZMĘCZENIE OCZU, RAMION I SZYI. ZALECA SIĘ STOSOWANIE DO PONIŻSZYCH WSKAZÓWEK:

• Należy tak ustawić wysokość monitora, aby górna część ekranu znajdowała się trochę poniżej linii wzroku. Oczy powinny być skierowane lekko w dół podczas patrzenia w środek ekranu.
• Monitor należy umieścić nie bliżej niż 40 cm i nie dalej niż 70 cm od oczu. Optymalna odległość wynosi 50 cm.
• Okresowo należy dać oczom odpocząć patrząc na przedmiot oddalony o przynajmniej 6 m. Należy często mrugać powiekami.
• Ustawić monitor pod kątem 90° do okna lub innych źródeł światła, aby zminimalizować odbicie światła. Ustawić przechył monitora tak, aby światło emitowane przez oświetlenie umieszczone na suficie nie odbijato się od ekranu.
• Jeżeli odbijające się światło utrudnia patrzenie na ekran, należy zastosować filtrantyodblaskowy.
• Należy ustawić jasność monitora w celu uzyskania optymalnej widzialności.
• Należy ustawić jasność i kontrast monitora w celu uzyskania optymalnej widzialności.
• Uchwyty na dokumenty należy ustawiać blisko ekranu.
• Przedmioty, na które najczęściej kierowany jest wzrok (ekran lub dokumenty należy ustawić naprzeciwko siebie w celu zmniejszenia kręcenia głową podczas pisania.
• Nie zaleca się długotrwale wyświetlać ten sam obraz ponieważ może pojawić się efekt poświaty.
• Należy regularnie kontrolować wzrok.

W celu zapewnienia maksymalnej ergonomii zaleca się stosowanie poniższych wskazówek:

• Należy tak ustawić jasność, aby zniknął raster tła.
• Przy korzystaniu ze standardowych sygnałów należy ustawić wartości fabryczne rozmiaru i pozycji.
• Należy stosować sygnał bez przeplotu z częstotliwością odświeżania pionowego powyżej 60 Hz.
• Należy unikać używania koloru niebieskiego na ciemnym tle, ponieważ jest on trudno widoczny i powoduje zmęczenie oczu z powodu małego kontrastu.

Czyszczenie ekranu ciekłokrystalicznego

Zalecane czyszczenie ekranu ciekłokrystalicznego:

• Żeby usunąć kurz i zabrudzenia z powierzchni wyświetlacza LCD, należy go delikatnie przetrzeć miękką ściereczką.
• Nie wolno przecierać ekranu LCD ostrymi materiałami.
• Nie wolno przyciskać powierzchni wyświetlacza LCD.

Żeby uniknąć zadrapań

• Nie wolno dotykać ekranu LCD twardymi przedmiotami.
• Do czyszczenia powierzchni ekranu LCD wolno używać wyłącznie miękkiej ściereczki.

Żeby unikać zabrudzeń

• Odciski palców, krople wody, środków chemicznych itd. należy natychmiast ścierać z ekranu LCD, ponieważ może wystąpić odbarwienie lub trwałe zabrudzenie.
• Jeżeli panel LCD będzie pocierany z zastosowaniem zbyt dużej siły, mogą wystąpić pęknięcia prowadzące do nieprawidłowego wyświetlania.

Żeby unikać pęknięć lub problemów z ekranem

• Nie wolno silnie przyciskać powierzchni wyświetlacza LCD.
• Nie wolno ustawiać ciężkich przedmiotów na powierzchni wyświetlacza LCD.
• Nie wolno pozostawiać ekranu LCD pod ciągłym naciskiem.

Mycie obudowy

• Odłączyć zasilacz.
• Używać miękkiej ściereczki.
• Zwilżyć ściereczkę łagodnym detergentem i woda, przetrzeć obudowę a następnie przetrzeć ją ponownie suchą ściereczką.

UWAGA: Powierzchnia obudowy zbudowana jest z wielu tworzyw sztucznych. NIE WOLNO przymywać benzenem, detergentem alkalicznym, detergentem na bazie alkoholu, środkiem do mycia szyb, woskiem, pastą do polerowania, proszkiem mydlanym lub środkiem owadobójczym. Nie wolno przyciskać gumy lub winylu do obudowy przez dłuższy okres czasu. Wymienione płyny i materiały mogą spowodować degradację, pękanie lub złuszczanie farby.

ПРЕДУПРЕЖДЕНИЕ
