U.S.A. a Kanada EU (vyjma Spojeného království) Typ zástrãky Tvar zástrãky Zemû Napûtí 02_Czech 4/20/05, 11:22 AM1âesky-2 Obsah Nov˘ monitor LCD NEC* musí pfii dodání obsahovat následující poloÏky:

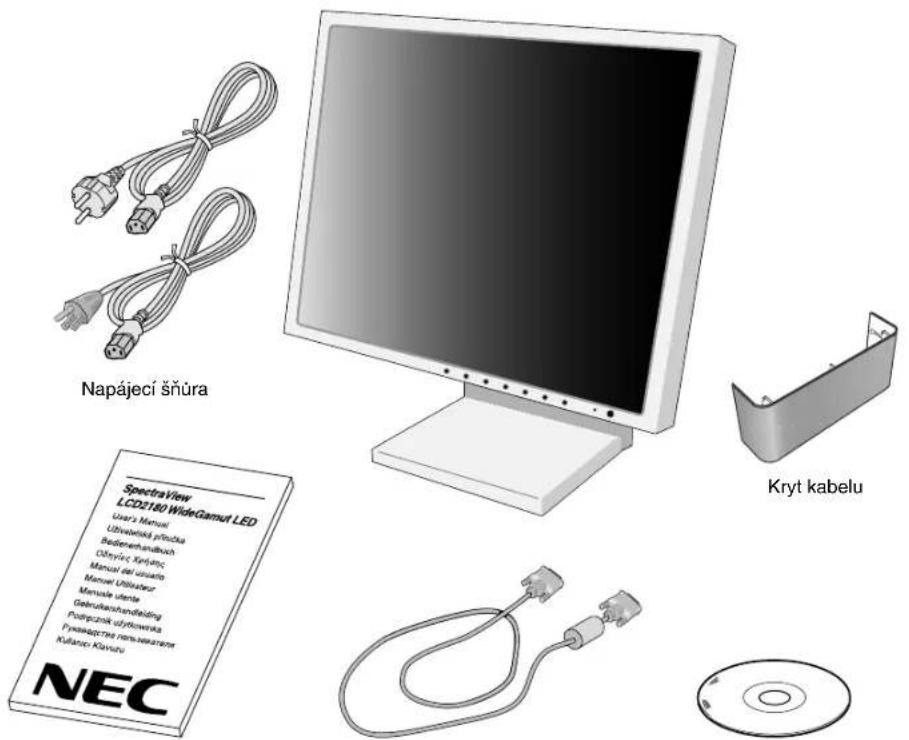

• displej SpectraView LCD2180 WideGamut LED s naklánûcí základnou,

• napájecí ‰ÀÛra (Severní Amerika a kontinentální Evropa),

• kabel pro obrazov˘ signál (konektor DVI-D a DVI-D),

• uÏivatelská pfiíruãka,

• PÛvodní karton a balicí materiál si uschovejte pro pfiípadnou pfiepravu monitoru. Napájecí ‰ÀÛra UÏivatelská pfiíruãka Kabel s konektory DVI-D CD-ROM Kryt kabelu 02_Czech 4/20/05, 11:22 AM2âesky âesky-3 Obrázek C.1 Obrázek C.2 Obrázek D.1 VSTUP 2 VSTUP 1 Hlavní vypínaã Tlaãítko napájení Rychl˘ start Monitor LCD pfiipojíte k poãítaãi následujícím zpÛsobem:

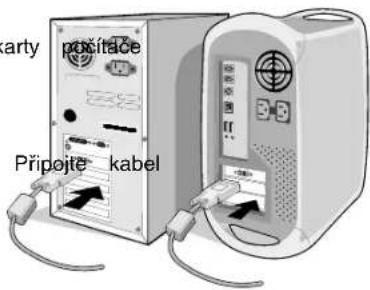

2. Pfiipojte jeden konec signálního kabelu DVI ke konektoru grafické karty poãítaãe

(obrázek A.1). Dotáhnûte v‰echny ‰rouby. Poãítaã PC s analogov˘m v˘stupem: Pfiipojte signální kabel s 15kolíkov˘m miniaturním konektorem typu D-SUB a

3. Pfiipojte kabel signálu DVI ke konektoru na zadní stranû monitoru. Pfiipojte kabel

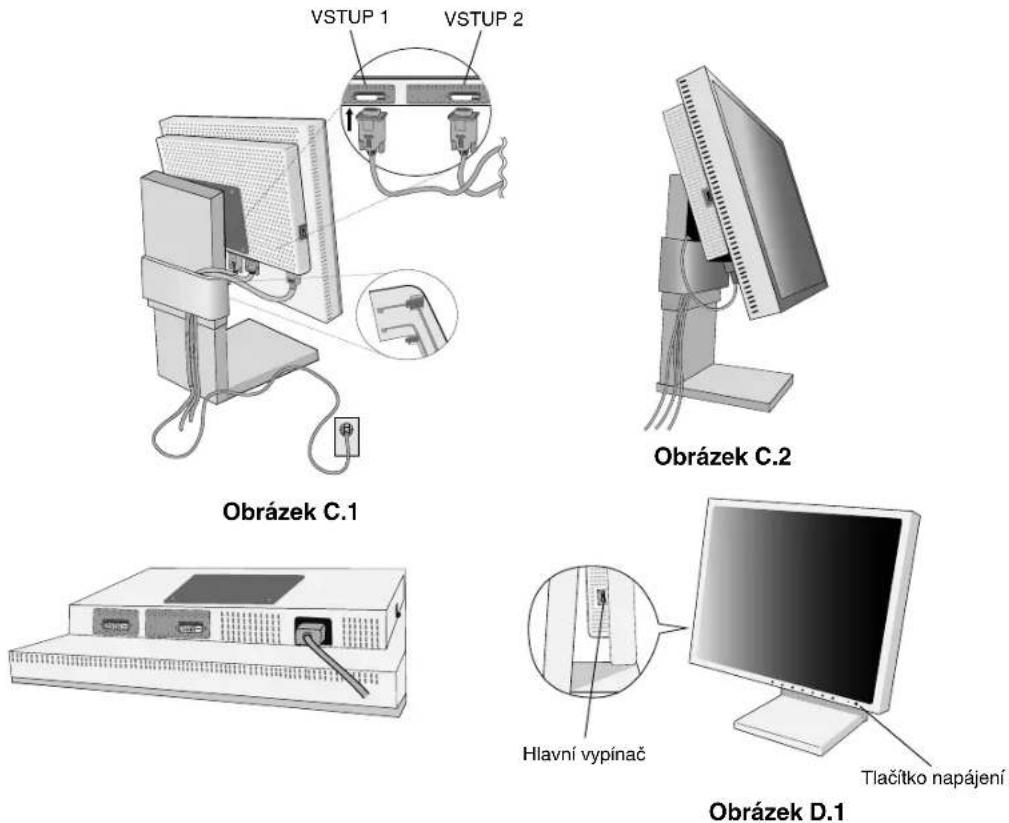

pro obrazov˘ signál (obrázek C.1). POZNÁMKA: Nesprávné kabelové spojení mÛÏe zpÛsobit nerovnomûrn˘ provoz, po‰kození displeje a souãástek modulu LCD a mÛÏe zkrátit Ïivotnost modulu. Dejte kabely k sobû a vloÏte je do podstavce s pfiipevnûn˘m krytem kabelÛ. Kryt kabelÛ lze pfiipevnit na pfiední nebo zadní stranu naklápûcí základny (obrázek C.1, C.2). Zkontrolujte náklon monitoru po manipulaci s kabely. 4. Pfiipojte jeden konec napájecí ‰ÀÛry do napájecího konektoru na zadní stranû monitoru a druh˘ konec do zásuvky ve stûnû (obrázek C.1). POZNÁMKA: V ãásti Upozornûní této pfiíruãky (DÛleÏité informace o napájecí ‰ÀÛfie) najdete pokyny k v˘bûru správné napájecí ‰ÀÛry. 5. Hlavní vypínaã na levé stranû monitoru musí b˘t zapnut˘. Zapnûte pomocí ãelního vypínaãe monitor (obrázek D.1) a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn˘ vypínaã. Pokud je tento vypínaã v poloze OFF (Vypnuto), monitor nelze zapnout pfiedním tlaãítkem. NEP¤EPÍNEJTE vypínaãe opakovanû. POZNÁMKA: Vyskytnou-li se potíÏe, proãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. Obrázek A.1 02_Czech 4/20/05, 11:22 AM3âesky-4 Sklon monitoru Uchopte monitor na horní a dolní stranû a upravte sklon podle poÏadavkÛ (obrázek TS.1). Obrázek TS.1 POZNÁMKA: Pfii naklápûní monitoru postupujte opatrnû. Odebrání podstavce pfii pfiemístûní monitoru Pfiíprava monitoru na pfiemístûní:

1. Odpojte v‰echny kabely.

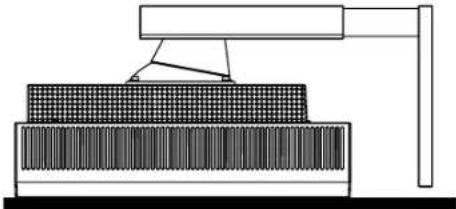

2. PoloÏte monitor obrazovkou dolÛ na hladk˘ povrch (obrázek S.1).

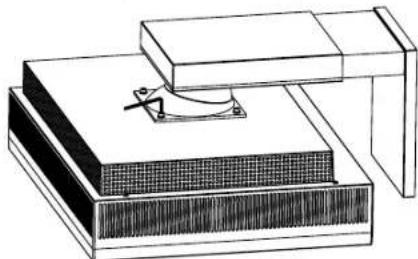

3. Vy‰roubujte ãtyfii ‰roubky, kter˘mi je monitor uchycen k podstavci, pomocí ‰estihranného klíãe na ‰rouby (obrázek S.2). Zvednûte podstavec monitoru. Monitor je nyní pfiipraven k alternativnímu umístûní.

4. Pfii upevnûní podstavce postupujte opaãnû: Utáhnûte ãtyfii ‰rouby.

POZNÁMKA: Pfii jiném upevnûní pouÏívejte pouze prostfiedky kompatibilní s normou VESA (rozteã 100 mm). POZNÁMKA: Pfii sejmutí podstavce monitoru zacházejte se zafiízením opatrnû. POZNÁMKA: Pokud pouÏíváte originální podstavec, dva okrouhlé záfiezy musí b˘t na dolní stranû obrazovky (obrázek S.3). Upozornûní: Pfii montáÏi pouÏijte pfiiloÏené ‰rouby (4 kusy). Pfiedejdete po‰kození monitoru a podstavce. Aby byly splnûny bezpeãnostní poÏadavky, musí b˘t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Ploch˘ monitor lze pouÏívat pouze se schválen˘m ramenem (napfi. znaãky GS). Upozornûní: Tento displej nepodporuje reÏim Na v˘‰ku. Jas se ztmaví, pokud pouÏíváte reÏim Na v˘‰ku, aby se pfiede‰lo po‰kození, kdyÏ teplota interního displeje dosáhne teplotní omezení. Obrázek S.3 Obrázek S.2 Obrázek S.1 02_Czech 4/20/05, 11:22 AM4âesky âesky-5 Ovládací prvky Ovládací tlaãítka OSM (On-Screen Manager) na pfiední stranû monitoru mají následující funkce: Chcete-li otevfiít nabídku OSM, stisknûte kterékoli z ovládacích tlaãítek (EXIT, , , –, +). Vstupní signál lze zmûnit tlaãítkem SELECT. POZNÁMKA: Chcete-li zmûnit vstup signálu, musíte nabídku OSM zavfiít. POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoÏní zru‰it funkci RESET pomocí tlaãítka EXIT. POZNÁMKA: Ikona OSD “Brightness”(Jas) a “Colour Control”(Správa barev) mÛÏe zpÛsobit blikání, pokud je zpûtná vazba systému nastavení barev v provozu. To znamená, Ïe pokud ikona bliká, barva obrazovky se neustálila na cílové barvû. Pokud zmûníte nastavení poloÏky “Brightness” (Jas) nebo “Colour Control” (Správa barev), OSD zpÛsobí blikání dokud se barva neustálí. Stejná operace bude probíhat po kaÏdém zapnutí. Poãkejte, dokud blikání nepfiestane. Prvky pro ovládání jasu BRIGHTNESS (Jas) Nastavuje celkov˘ jas obrazu pozadí obrazovky. Nastavení obrazu LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD. DOWN/UP (Nahoru nebo dolÛ) Ovládá svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. Systém nastavení barev Systémy fiízení barev: Pût pfiedvoleb teploty barev kromû sRGB, AdobeRGB a PROGRAMMABLE (Programovatelné). R (ãervená), Y (Ïlutá), G (zelená), C (azurová), B (ãerná), M (purpurová): SlouÏí ke zv˘‰ení nebo sníÏení vybrané úrovnû ãervené, Ïluté, zelené, azurové, modré, purpurové nebo sytosti barev a odstínu podle toho, co je zvoleno. Zmûna barvy se objeví na displeji v odpovídajících barvách obrazu. sRGB: ReÏim sRGB poskytuje standardní barevn˘ prostor, kter˘ je kompatibilní s bûÏn˘mi displeji. AdobeRGB: Nabízí standardní barevn˘ prostor pouÏívan˘ v grafick˘ch aplikacích vy‰‰í úrovnû, které zahrnují zpracovávání fotografií a pfiípravu k tisku. Zaji‰Èuje nejvy‰‰í úroveÀ shody barev s v˘stupními zafiízeními. PROGRAMMABLE (Programovatelné): V˘bûr barevného nastavení, které bylo vytvofieno voliteln˘m softwarov˘m systémem kalibrace barev. Nabídka V˘stup z nabídky ovládacích prvkÛ OSM. Pfiejde do hlavní nabídky OSM. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkÛ. Posunuje vyznaãenou oblast nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posunutím li‰ty doleva nebo doprava se zvy‰uje nebo sniÏuje hodnota nastavení. Funkce aktivního automatického sefiízení. Vstup do nabídky ovládacích prvkÛ OSM. Vstup do podnabídky OSM. Znovu nastaví zv˘raznûnou ovládací nabídku na v˘chozí hodnotu. EXIT CONTROL

ADJUST - / + SELECT (V˘bûr) RESET 02_Czech 4/20/05, 11:22 AM5âesky-6 Nástroje 1 VIDEO DETECT (Detekce video): Vybere metodu zji‰tûní obrazu, je-li pfiipojeno více poãítaãÛ. FIRST DETECT (Nejprve detekce): Video vstup je tfieba pfiepnout do reÏimu “FIRST DETECT”. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. Pfii pouÏívání aktuálního zdroje videa nebude monitor vyhledávat pfiítomnost dal‰ích video signálÛ. LAST DETECT (Poslední zji‰tûn˘): Video vstup je tfieba pfiepnout do reÏimu “LAST DETECT”. Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je pfiipojen sekundární zdroj, monitor se automaticky pfiepne na nov˘ video zdroj. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. NONE (Îádn˘): Monitor nebude vyhledávat pfiítomnost dal‰ích portÛ s video signálem, nedojde-li k zapnutí monitoru. OFF TIMER: Monitor se automaticky vypne po uplynutí ãasu nastaveného uÏivatelem. Nástroje 2 LANGUAGE (Jazyk): Nabídka OSM je k dispozici v sedmi jazycích. OSM LEFT/RIGHT (Nabídka OSM vlevo nebo vpravo): Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM smûrem doleva nebo doprava. OSM DOWN/UP (Nabídka OSM nahoru nebo dolÛ): Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM smûrem nahoru nebo dolÛ. OSM TURN OFF (Vypnutí OSM): Nabídka ovládání OSD zÛstane zobrazena, dokud se pouÏívá. V dílãí nabídce OSM Turn Off lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. âas lze vybrat v rozmezí 10-120 sekund po 5 sekundov˘ch krocích. OSM LOCK OUT (Uzamãení nabídky OSM): Tato funkce zcela uzamkne pfiístup ke v‰em funkcím ovládací nabídky OSM. Pfii pokusu o aktivaci ovládací nabídky OSM v reÏimu uzamãení se na obrazovce zobrazí sdûlení, Ïe funkce OSM jsou uzamãeny. Funkce OSM LOCK OUT funguje ve dvou reÏimech: OSM LOCK OUT (Uzamãení OSM) s nastavením jasu: Funkci uzamãení nabídky OSM aktivujte pfiidrÏením tlaãítka SELECT a souãasn˘m stisknutím tlaãítka “+”. K odemãení nabídky OSM pfiidrÏte tlaãítko SELECT a souãasnû stisknûte tlaãítko “+”. PoloÏku BRIGHTNESS (Jas) lze nastavit i v uzamãeném reÏimu. Funkce OSM LOCK OUT bez moÏnosti jakéhokoli ovládání: Funkci uzamãení nabídky OSM aktivujte pfiidrÏením tlaãítka SELECT a souãasn˘m stisknutím tlaãítka “>”. K odemãení nabídky OSM pfiidrÏte tlaãítko SELECT a souãasnû stisknûte tlaãítko “>”. V tomto reÏimu nelze pouÏít Ïádn˘ ovládací prvek. RESOLUTION NOTIFIER (OznámenÍ o rozli‰ení): Optimální rozli‰ení je 1600 x 1200. Je-li zvolena poloÏka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli‰ení není 1600 x 1200. HOT KEY (Rychlá volba): Jas lze upravit pfiímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlaãítek nebo , i kdyÏ je nabídka OSM vypnuta. Pfiístup do standardního OSM se provede tlaãítkem EXIT. FACTORY PRESET (Nastavení z v˘roby): Zvolením poloÏky Factory Preset se obnoví v‰echna nastavení nabídky OSM (BRIGHTNESS (Jas), IMAGE CONTROL (Nastavení obrazu), COLOUR CONTROL SYSTEM (Nastavení barev), OFF TIMER (âasovaã vypnutí), OSM LEFT/RIGHT (Nabídka OSM vlevo nebo vpravo), OSM DOWN/UP (Nabídka OSM dolÛ nebo nahoru), OSM TURN OFF (Vypnutí nabídky OSM), DISPLAY MODE (ReÏim zobrazení)) na v˘chozí hodnoty. Hodnotu jednotliv˘ch nastavení lze obnovit oznaãením odpovídajícího ovládacího prvku a stisknutím tlaãítka RESET. Informace DISPLAY MODE (ReÏim zobrazení): Poskytuje informace o aktuálním rozli‰ení obrazu a technick˘ch údajích vãetnû pouÏívaného nastaveného ãasování a horizontálního a vertikálního kmitoãtu. Zvy‰uje nebo sniÏuje aktuální rozli‰ení. MONITOR INFO. (Informace o monitoru): Zobrazí model monitoru a jeho sériové ãíslo. 02_Czech 4/20/05, 11:22 AM6âesky âesky-7 Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit (Konec). NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti horizontální nebo vertikální synchronizace zobrazí upozornûní. Okno No Signal se zobrazí po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu. RESOLUTION NOTIFIER (Oznámení o rozli‰ení): Tato funkce zobrazí varování, pokud se nepouÏívá optimalizované rozli‰ení. Okno Resolution Notifier se otevfie po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo pokud obrazov˘ signál není ve správném rozli‰ení. Tuto funkci lze deaktivovat v nabídce TOOL. OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli‰ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo pokud obrazov˘ signál není ve správném kmitoãtu, otevfie se okno Out Of Range. Více informací najdete v ãásti “Dodatek”. Provozní pokyny Bezpeãnostní opatfiení a údrÏba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãásti, které by mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odborníkÛm.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho v blízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor od napájení a pfiivolat odborného technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Pokus se sklo rozbije, buìte opatrní.

• Nezakr˘vejte vûtrací otvory na monitoru.

• JestliÏe monitor nebo sklo praskne, nedot˘kejte se tekut˘ch krystalÛ. Buìte opatrní.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti radiátorÛ a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu.

• Dosvit obrazu: Dosvitem obrazu se oznaãuje zbytkov˘ obraz (“duchy”) pfiedchozího obrazu, kter˘ zÛstane viditeln˘ na obrazovce. Narozdíl od bûÏn˘ch monitorÛ není dosvit obrazu na displeji LCD permanentní, ale pfiesto by se mûlo pfiedejít zobrazení jednoho obrazu po dlouhou dobu. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl poslední obraz zobrazen. JestliÏe byl napfiíklad obraz na obrazovce hodinu a zÛstal po nûm zbytkov˘ obraz, mûli byste vypnout monitor opût na hodinu, aby obraz zmizel. POZNÁMKA: Stejnû jako u v‰ech osobních zobrazovacích zafiízení doporuãuje firma NEC DISPLAY SOLUTIONS pravidelné pouÏívání spofiiãÛ obrazovky pfii neãinnosti a vypnutí monitoru v dobû, kdy se nepouÏívá. UPOZORNùNÍ 02_Czech 4/20/05, 11:22 AM7âesky-8 SPRÁVN¯M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P¤EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ·ÍJE. P¤I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Pro minimalizaci odleskÛ a odrazÛ monitor umístûte pod úhlem asi 90° od okna a jiného svûtelného zdroje. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a nemÛÏe monitor odfiít. V pfiípadû silnûj‰ího zneãi‰tûní pouÏijte látku namoãenou ve vodû, ethanolu, isopropylalkoholu. NepouÏívejte Ïádné ãisticí roztoky ani prostfiedky na ãi‰tûní skla (napfiíklad kyselinu, Ïíravinu a aceton).

• Jas nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• Stojan na dokumenty pouÏívejte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• Jas nastavte tak, aby zmizel rastr na pozadí.

• Pfii pouÏití standardního signálu vyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position).

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí vy‰‰í neÏ 60 Hz.

• NepouÏívejte primární modrou barvu na tmavém pozadí; je ‰patnû vidût a zpÛsobuje únavu oãí v dÛsledku nedostateãného kontrastu. âi‰tûní displeje LCD Doporuãené ãi‰tûní displeje:

• Neãistoty a prach na povrchu displeje LCD odstraníte mûkkou látkou (netlaãte).

• K ãi‰tûní displeje nepouÏívejte tvrdé materiály.

• Na povrch displeje LCD netlaãte. Aby nedo‰lo k po‰krábání

• Povrch displeje LCD nesmí pfiijít do styku s tvrd˘mi materiály.

• K ãi‰tûní povrchu displeje LCD pouÏívejte jen mûkkou látku. Aby nedo‰lo k zneãi‰tûní

• Otisky, kapky vody, chemick˘ch prostfiedkÛ atd. odstraÀte z povrchu displeje okamÏitû, jinak by mohlo dojít k vyblednutí postiÏeného povrchu nebo ke vzniku skvrny.

• Pokud na displej LCD vyvinete nepfiimûfien˘ tlak, mÛÏe prasknout, coÏ povede ke vzniku vad obrazu. Aby nedo‰lo k prasknutí ãi jinému po‰kození obrazovky

• Netlaãte na povrch displeje LCD nepfiimûfienou silou.

• Nepokládejte na povrch displeje LCD pfiedmûty.

• Neponechávejte displej pod neustál˘m tlakem. âi‰tûní skfiínû

• Odpojte napájecí kabel.
