LCD 1711M - Monitor NEC - Manuale utente e istruzioni gratuiti

Marca	NEC
Modello	LCD 1711M
Tipo di prodotto	Monitor LCD 17 pollici
Tecnologia di visualizzazione	TFT LCD a matrice attiva
Risoluzione massima	1280 x 1024
Ingresso video	RGB analogico (VGA)
Scansione orizzontale	31,5 ~ 80 kHz
Frequenza verticale	56 ~ 75 Hz
Altoparlanti integrati	Sì
Montaggio VESA	100 x 100 mm, viti M4
Dimensioni (L x A)	377,5 x 382,7 mm
Peso	4,9 kg
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	0,8 A (100-120 V) / 0,4 A (220-240 V)
Temperatura di funzionamento	5 °C a 35 °C
Umidità di funzionamento	30 % a 80 %
Blocco Kensington	Sì
Funzioni principali	Regolazione automatica, OSD multilingue, risparmio energetico DPMS, altoparlanti, base pieghevole
Contenuto della confezione	Adattatore di corrente, cavo di alimentazione, cavo audio, cavo VGA, CD-ROM, manuale utente
Manutenzione e pulizia	Utilizzare un panno non lanuginoso e non abrasivo. Non utilizzare soluzioni detergenti o detergenti per vetri.
Sicurezza	Non aprire il telaio. Non esporre all'acqua o a oggetti. Scollegare in caso di danni.

Domande frequenti - LCD 1711M NEC

Cosa fare se non appare alcuna immagine sullo schermo?

Verificare che tutti i connettori I/O e i cavi di alimentazione siano collegati correttamente. Assicurarsi che i pin dei connettori non siano piegati o rotti. Se il problema persiste, contattare il rivenditore.

L'immagine è incompleta o visualizzata male, cosa fare?

Verificare che la risoluzione del computer sia inferiore o uguale a 1280 x 1024. Riconfigurare la risoluzione se necessario.

Come pulire lo schermo LCD?

Utilizzare un panno senza pelucchi e non abrasivo. Non utilizzare mai soluzioni detergenti o detergenti per vetri.

Come montare il monitor su un supporto VESA?

Utilizzare una vite M4 con una profondità di 8 mm (tra il coperchio posteriore e il fondo del foro). Seguire le istruzioni dell'accessorio di montaggio. Assicurarsi che il supporto sia omologato per il peso del monitor (4,9 kg).

Cosa significa il messaggio 'Nessun segnale'?

Il monitor è acceso ma non riceve alcun segnale dal computer. Verificare l'interruttore di alimentazione del computer, i cavi di alimentazione e il cavo VGA.

Cosa fare in caso di persistenza dell'immagine (retention)?

Spegnere il monitor per un periodo pari al tempo di visualizzazione dell'immagine precedente. Ad esempio, se l'immagine è rimasta per un'ora, spegnerlo per un'ora. Utilizzare uno screensaver in movimento per evitare questo problema.

Come regolare luminosità e contrasto?

Utilizzare i pulsanti + e - del pannello frontale. Premere Menu, navigare fino a Luminosità o Contrasto, regolare con + e -, quindi confermare con S.

L'immagine è instabile o tremola, cosa fare?

Utilizzare la funzione Traccia nel menu OSD. Se il problema persiste, verificare la frequenza verticale della scheda grafica (deve essere compresa tra 56 e 75 Hz).

Come collegare altoparlanti esterni?

Questo monitor dispone di altoparlanti integrati. Per utilizzarli, collegare il cavo audio del computer all'ingresso audio del monitor. Il volume si regola tramite il menu OSD.

Il monitor non si accende, cosa controllare?

Verificare che il cavo di alimentazione sia collegato correttamente al monitor e a una presa di corrente. Assicurarsi che l'adattatore sia ben collegato. Se la spia rimane spenta, contattare il servizio tecnico.

MANUALE UTENTE LCD 1711M NEC

Raccomandazioni per l'uso....68

Precauzioni di sicurezza e manutenzione 68

Introduzione 71

Riguardo il prodotto ....71

Panoramica della confezione....72

Dichiarazione del costruttore 72

Installazione....73

Panoramica del prodotto ....73

Montaggio VESA del vostro monitor ....74

Iniziare l'installazione ....75

Controlli utente 77

Controlli sulla cornice frontale....77

Come usare i menu OSD 78

Menu visualizzati sullo schermo (OSD) 78

Appendice 80

Risoluzione problemi 80

Segnale di avvertenza 81

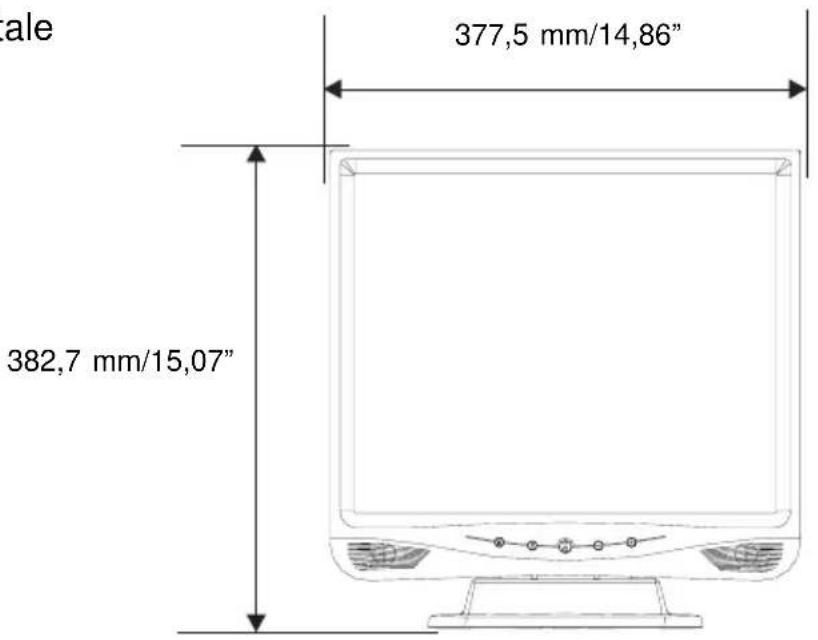

Dimensioni del prodotto 82

Modalità compatibili 83

FCC Statement 84

TCO'99 85

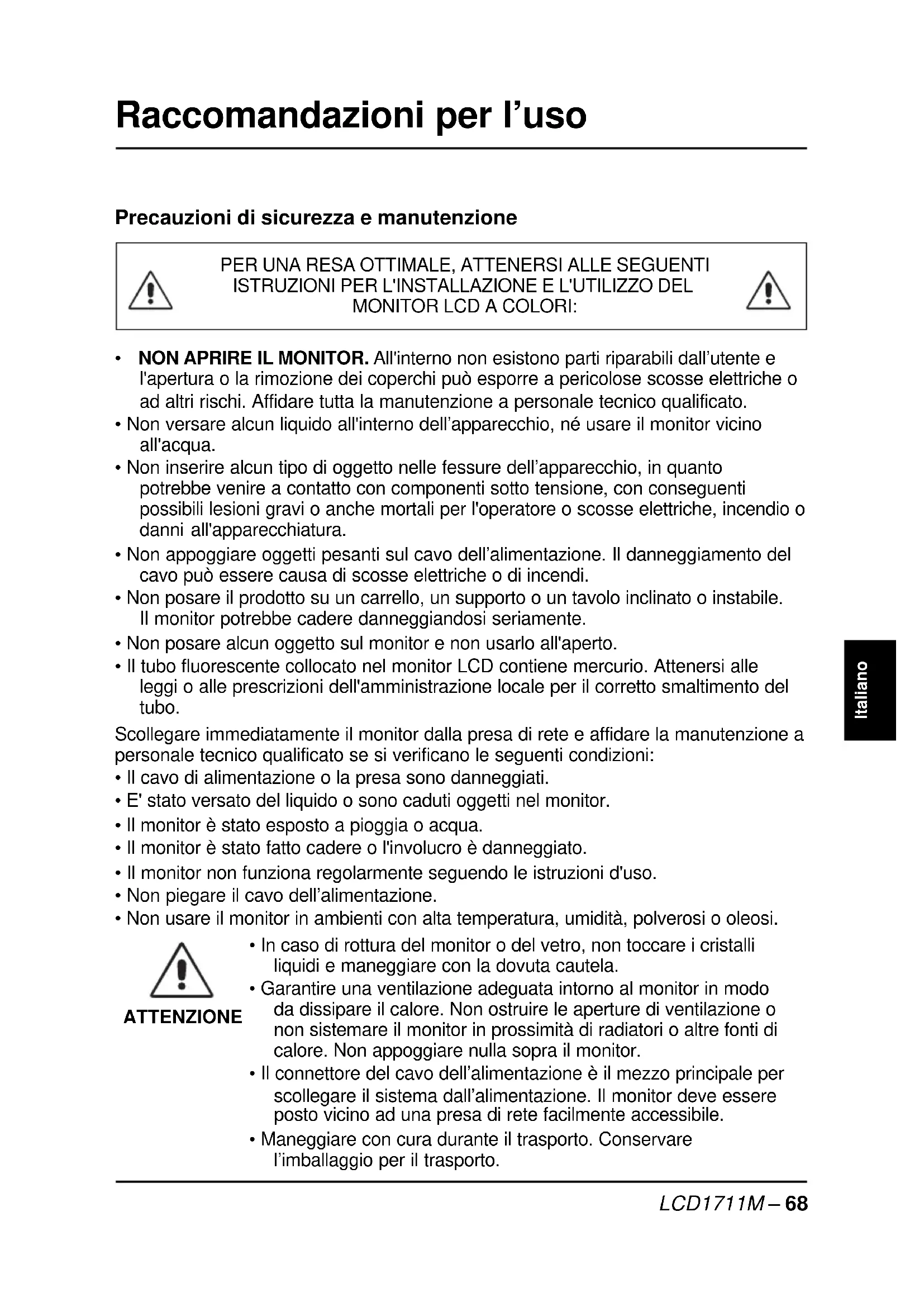

Precauzioni di sicurezza e manutenzione

PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L'INSTALLAZIONE E L'UTILIZZO DEL MONITOR LCD A COLORI:

• NON APRIRE IL MONITOR. All'interno non esistono parti riparabili dall'utente e l'apertura o la rimozione dei coperchi può esporre a pericolose scosse elettriche o ad altri rischi. Affidare tutta la manutenzione a personale tecnico qualificato.
• Non versare alcun liquido all'interno dell'apparecchio, né usare il monitor vicino all'acqua.
• Non inserire alcun tipo di oggetto nelle fessure dell'apparecchio, in quanto potrebbe venire a contatto con componenti sotto tensione, con conseguenti possibili lesioni gravi o anche mortali per l'operatore o scosse elettriche, incendio o danni all'apparecchiatura.
• Non appoggiare oggetti pesanti sul cavo dell'alimentazione. Il danneggiamento del cavo può essere causa di scosse elettriche o di incendi.
• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.
• Non posare alcun oggetto sul monitor e non usarlo all'aperto.
• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o alle prescrizioni dell'amministrazione locale per il corretto smaltimento del tubo.

Scollegare immediatamente il monitor dalla presa di rete e affidare la manutenzione a personale tecnico qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.
• E' stato versato del liquido o sono caduti oggetti nel monitor.
• Il monitor è stato esposto a pioggia o acqua.
• Il monitor è stato fatto cadere o l'involucro è danneggiato.
• Il monitor non funziona regolarmente seguendo le istruzioni d'uso.
  • Non piegare il cavo dell'alimentazione.
• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

ATTENZIONE

• In caso di rottura del monitor o del vetro, non toccare i cristalli liquidi e maneggiare con la dovuta cautela.
• Garantire una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o non sistemare il monitor in prossimità di radiatori o altre fonti di calore. Non appoggiare nulla sopra il monitor.
• Il connettore del cavo dell'alimentazione è il mezzo principale per scollegare il sistema dall'alimentazione. Il monitor deve essere posto vicino ad una presa di rete facilmente accessibile.
• Maneggiare con cura durante il trasporto. Conservare l'imballaggio per il trasporto.

- Persistenza dell'immagine: La persistenza dell'immagine si ha quando un residuo o un "fantasma" di un'immagine precedente sono ancora visibili sulla schermo. A differenza dei monitor CRT, la persistenza immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell'immagine, spegnere il monitor per il tempo di visualizzazione dell'immagine precedente. Ad esempio, se un'immagine è rimasta sul monitor per un'ora, lasciando un'immagine residua, il monitor deve essere spento per un'ora per cancellare l'immagine.

NOTA: Come per tutti i dispositivi di visualizzazione, NEC-Mitsubishi Electronic Display Europe raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor quando non viene utilizzato.

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L'AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere prestazioni ottimali, attendere 20 minuti per il riscaldamento.
• Regolare l'altezza del monitor in modo che l'estremità superiore dello schermo sia a livello degli occhi o leggermente al di sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.
• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 58 cm.
• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.
• Se la luce riflessa rende difficoltàosa la visione dello schermo, usare un filtro antiriflesso.
• Pulire la superficie del monitor LCD con un panno privo di filacce e non abrasivo. Non usare detersivi o prodotti per la pulizia del vetro!
• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.
• Usare un supporto per documenti posto vicino allo schermo.

- Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l'inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa mentre durante la digitazione.
• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).
• Fare regolarmente esami della vista.

Ergonomia

Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.
• Utilizzare i colori preimpostati.
• Utilizzare segnali non interlacciati con una frequenza di aggiornamento verticale tra 60 e 75 Hz.
• Non usare come colore primario il blu su uno sfondo scuro poiché è difficile da vedere e può affaticare gli occhi a causa dell'insufficiente contrasto.

Riguardo il prodotto

Questo prodotto oltre che avere uno schermo piatto da 17 pollici, con un display a cristalli liquidi (LCD) a matrice attiva (TFT), possiede anche queste caratteristiche particolari.

• Diretta entrata analogica RGB
• Tecnologia LCD TFT a matrice attiva
• Dimensione diagonale dello schermo 17"
  • 1280 x 1024 pixel indirizzabili
• Scansione orizzontale 31,5 \~ 80 kHz
• Alta frequenza di rinfresco 56 \~ 75 Hz
• Installabile a parete VESA, piedistallo asportabile per installazioni flessibili
• Il piedistallo pieghevole fornisce agli utenti facilità di stoccaggio e possibilità di montaggio VESA
• Regolazione automatica
• Controlli utente OSD multilingue
• Altoparlanti incorporati per applicativi multimediali
  • Bloccaggio di sicurezza Kensington
  • Alimentazione: c. a. 100 - 120 V / 220 - 240 V a 50/60 Hz
  • Assorbimento di corrente: 0,8 A a 100 - 120 V / 0,4 A a 220 - 240 V
• Peso: 4,9 kg (10,8 lbs)
  • Condizioni ambientali:

Temperatura di funzionamento: Da 5 °C a 35 °C

Umidità: Da 30 % a 80 %

Altitudine: Da 0 a 3.050 m

Temperatura di funzionamento: Da -10 °C a +60 °C

Umidità: Da 10 % a 85 %

Altitudine: Da 0 a 12.000 m

Adattatore di corrente

Dichiarazione del costruttore

Con la presente si certifica che il

monitor LCD1711M è conforme alla

Direttiva del Consiglio Europeo 73/23/CEE:

- EN 60950

Direttiva del Consiglio Europeo 89/336/CEE:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

ed è contrassegnato con:

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Panoramica del prodotto

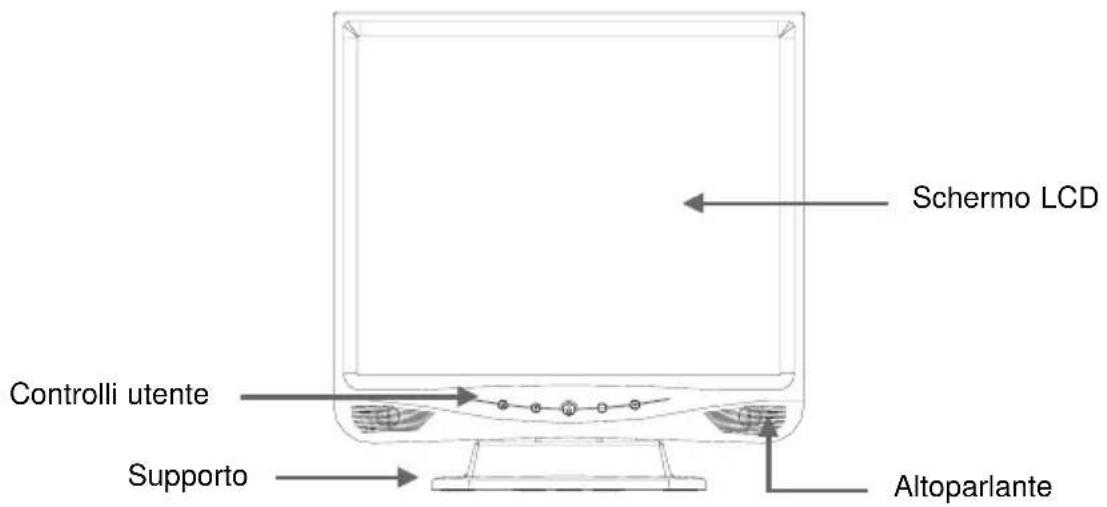

Unità principale

Schermo LCD Controlli utente Supporto Altoparlante

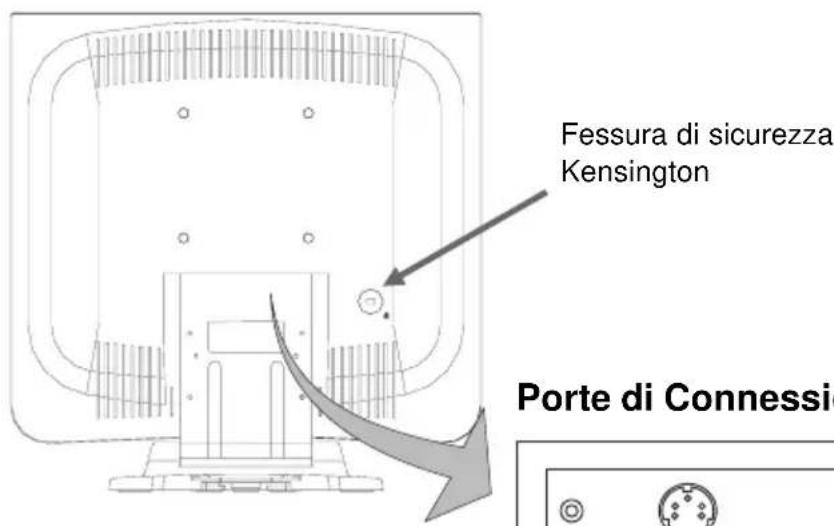

Vista posteriore

Fessura di sicurezza Kensington Porte di Connession

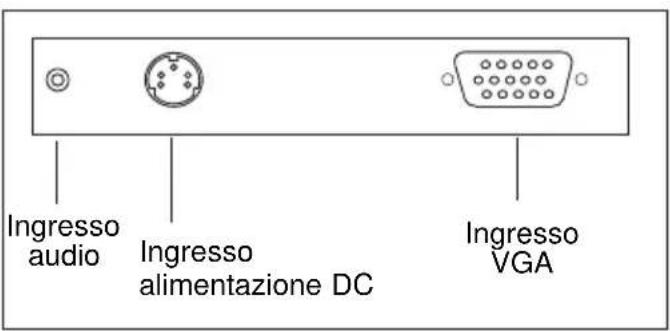

Porte di Connessione

Ingresso audio Ingresso alimentazione DC Ingresso VGA

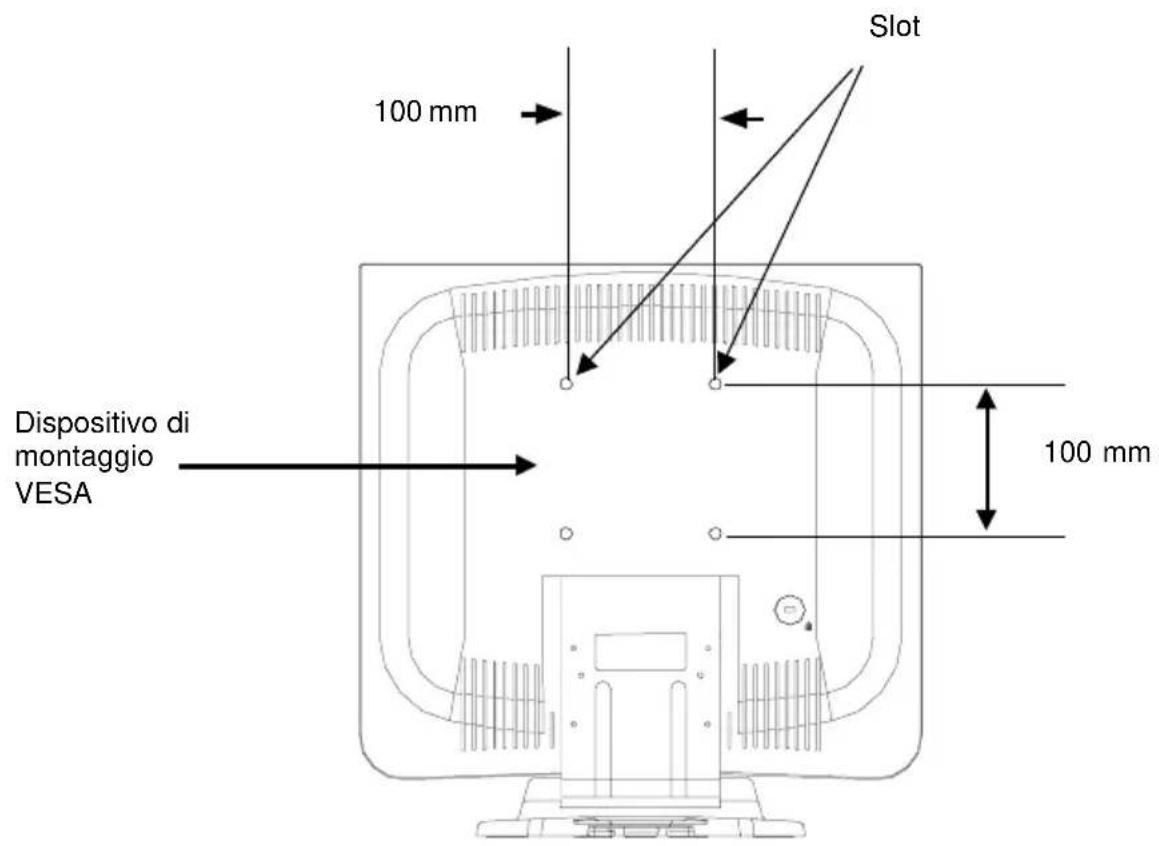

Questo monitor è conforme allo standard VESA per il montaggio a muro di schermi piatti. In corrispondenza a questo standard viene messa a disposizione una superficie fisica per il montaggio di schermi piatti compatibile con i dispositivi di montaggio sia da parete che da tavolo. Il dispositivo di montaggio VESA si trova sul retro del monitor.

Per montare il monitor su un braccio di inclinazione o altro dispositivo di montaggio, seguire le istruzioni fornite con il dispositivo di montaggio.

100 mm Slot Dispositivo di montaggio VESA 100 mm

Attenzione! Selezionare le viti giuste!

Il foro per la vite sul retro è profondo 8 mm. La vite specificata è una vite M4. Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS).

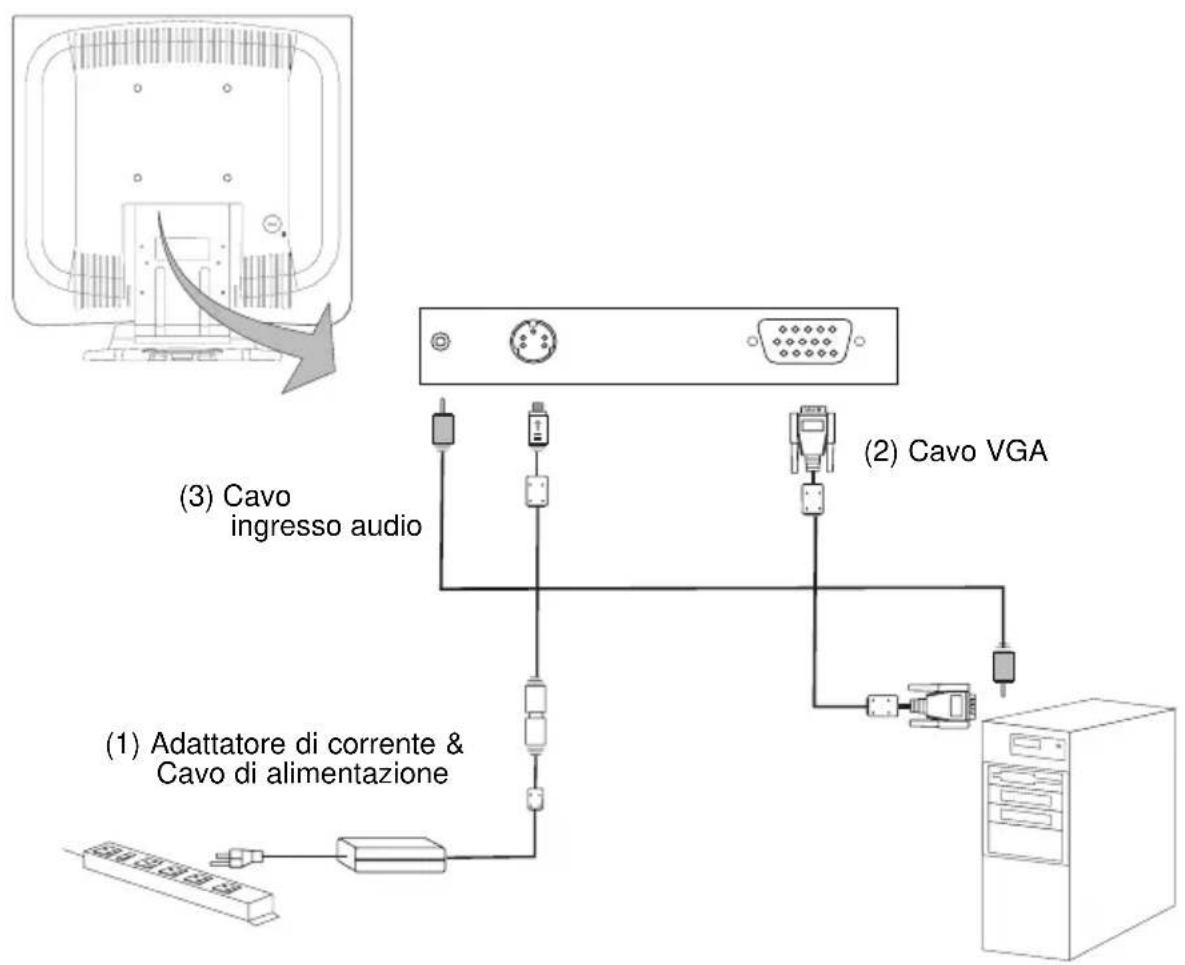

Connessione dello schermo (Figura 8.1)

Per impostare questo schermo attenersi alle seguenti illustrazioni e spiegazioni.

1. Assicurarsi che le attrezzature siano spente.
2. Connettere il cavo di alimentazione CC alla presa di alimentazione, inserire un estremità del cavo di alimentazione CA nell'alimentatore e l'altra estremità nella presa della corrente (1).
3. Connettere il cavo segnale VGA dal connettore di ingresso dello schermo VGA al connettore a 15 pin del computer host e stringere tutte le viti (2).
4. Connettere il cavo di ingresso audio dalla porta di ingresso audio dello schermo alla porta di uscita audio del computer (3).
5. Accendere il computer e lo schermo.

Avviso: Per assicurare il corretto funzionamento del display LCD con il vostro computer si prega di configurare la modalità di visualizzazione della vostra scheda grafica in modo da renderla più o meno vicina alla risoluzione di 1280 x 1024 e assicurarsi che la frequenza della modalità di visualizzazione sia compatibile con il display LCD. Per vostro riferimento nell'appendice abbiamo elencato i Modi Compatibili per questo display LCD.

Figura 8.1
    note1[" (1) Adattatore di corrente & Cavo di alimentazione "]
    note2[" (2) Cavo VGA "]
    note3[" (3) Cavo ingresso audio "]

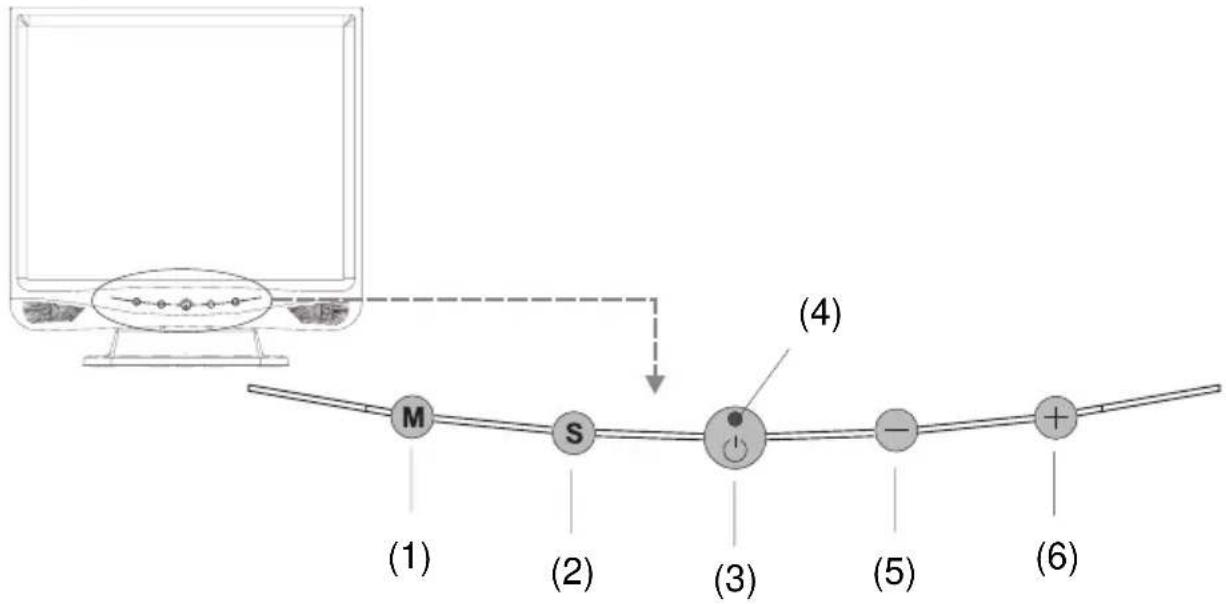

Controlli sulla cornice frontale

(1) (2) (3) (4) (5) (6)

anocl/.oN o			tsaT
(1)	M	uneMetnasluP	D
(2)	S	Selezione / Auto	1. Per selezionare la regolazione dai .DS@em2. Per attivare la funzione di regolazione automatica così da ottenere una immagine ottimale.
(3)		Alimentazione	Accende e spegne lo schermo LCD
(4)		LED di alimentazione	1. Il verde indica che il display è acceso.2. Arancione indica che il display è n el la modalità risparmio energia.
(5)	-	1. Minus / 2. Luminosità	1. Diminuisce il valore del parametro.2. Regola la luminosità immagine.
(6)	+	1. Plus / 2. Mute acceso / spento	1. Aumenta il valore del parametro.2. Rende la funzione volume attiva / non attiva.

1. Premere il pulsante "M" per visualizzare i menu OSD. Premere "M" per entrare nelle funzioni che si desiderano regolare dopodiché premere "S" per passare da una funzione all'altra.
2. Regolare i valori dell'opzione premendo "-" e "+". Premere "S" per confermare la scelta.
3. Per uscire dai menu OSD, selezionare a "Quarto menu OSD" e premere "M".

Menu visualizzati sullo schermo (OSD)

Primo menu OSD:

- Regolazione automatica

Scegliere questa funzione per ottenere un'immagine ottimale.

- Contrasto

Regola il contrasto dell'immagine visualizzata.

- Posizione orizzontale

Regola la posizione orizzontale dell'immagine.

- Posizione verticale

Regola la posizione verticale dell'immagine.

- Frequenza

Seleziona questa funzione per modificare la frequenza dei dati del display per adeguarsi alla frequenza della scheda grafica. Quando si verifica uno sfarfallio di una barra verticale usare questa funzione per eseguire la regolazione.

- Sincronizzazione

Seleziona la funzione per sincronizzare la frequenza del segnale dello schermo con quello della scheda grafica. Quando si verifica un'immagine instabile o uno sfarfallio usare questa funzione per eseguire la regolazione.

Secondo menu OSD:

- Modalità Display

Seleziona questa funzione per dimostrare la risoluzione del display, rinfresco verticale, e scansione orizzontale del modo corrente.

- Tempo spegnimento OSD

Regola il periodo di tempo dopo il quale il menu OSD scompare.

- Lingua

Seleziona la lingua di cui avete bisogno.

- Testo-Grafico

Passa dal modo testo VGA (modalità M03H) al modo grafica (modalità M13H).

- Nitidezza

Regola la nitidezza dell'immagine.

(Questa funzione è disattivata quando il segnale di impostazione è 1280 x 1024.)

- Reimposta

Riporta i parametri del display del modo corrente alle impostazioni predefinite di fabbrica.

Terzo menu OSD:

• Volume

Permette di controllare il volume audio.

- Mute

Permette di disabilitare immediatamente il volume audio.

Quarto menu OSD:

- Impostazione di colore

Regola la temperatura del colore.

- Regolazione colore – rosso

Consente la regolazione del colore rosso dello schermo.

- Regolazione colore – verde

Consente la regolazione del colore verde dello schermo.

- Regolazione colore – blu

Consente la regolazione del colore blu dello schermo.

Risoluzione problemi

Se avete problemi con lo schermo leggete quanto segue. Se il problema persiste, contattate il vostro rivenditore locale o il nostro centro di assistenza.

Problema: Nessuna immagine viene visualizzata sullo schermo

• Verificare che tutti i connettori I/O e di alimentazione siano inseriti bene ed in modo corretto come descritto alla sezione "Installazione".
  • Assicurarsi che i piedini dei connettori non siano rotti o piegati.

Problema: Immagine parziale o visualizzazione errata dell'immagine

• Controllare per vedere se la risoluzione del vostro computer è superiore a quella del lo schermo.
• Riconfigurare la risoluzione del computer per portarla fino a 1280 x 1024.

Problema: L'immagine ha delle barre verticali tremolanti

• Usale la funzione "Frequenza" per eseguire la regolazione.
• Controllare e riconfigurare il modo di visualizzazione della frequenza di rinfresco verticale della scheda grafica per renderlo compatibile con il display LCD.

Problema: L'immagine è instabile e tremolante

- Usale la funzione "Sincronizzazione" per eseguire la regolazione.

Problema: L'immagine scorre sullo schermo

• Controllare ed assicurarsi che il cavo del segnale VGA (o adattatore) sia ben collegato.
• Controllare e riconfigurare il modo di visualizzazione della frequenza di rinfresco verticale della scheda grafica per renderlo compatibile con il display LCD.

Problema: L'immagine è sfocata (caratteri e grafiche)

- Regolare l'immagine con la funzione "Frequenza". Se il problema persiste, regolare l'immagine con la funzione "Sincronizzazione".

Segnale di avvertenza

A volte su questo schermo LCD potranno essere visualizzati dei messaggi di avvertenza. Questo significa che lo schermo LCD non è in grado di ricevere in modo corretto il segnale dalla scheda grafica del computer.

Si possono verificare tre tipi di situazione. Si prega di controllare attentamente i cavi del segnale o di rivolgersi al proprio rivenditore locale per ulteriori informazioni.

- Nessun segnale

Questo messaggio significa che il display LCD è acceso ma non è in grado di ricevere segnali dalla scheda grafica del computer. Controllare tutti gli interruttori, cavi di alimentazione e il cavo del segnale VGA.

- Inattività

Questo messaggio significa che il display LCD è nel modo risparmio di energia Inoltre, il display LCD attiverà questo modo quando si verifica un problema improvviso di interruzione del segnale.

- Fuori tolleranza

Questo messaggio significa che la scheda grafica del computer non è compatibile con lo schermo LCD. Quando il segnale non è incluso tra i modi compatibili che abbiamo elencato nelle Appendici di questo manuale, sullo schermo LCD verrà visualizzato questo messaggio.

Vista frontale

scale 377,5 mm/14,86" 382,7 mm/15,07"

Vista laterale
