SpectraView 1990p - Monitor NEC - Manuale utente e istruzioni gratuiti

Marca	NEC
Modello	SpectraView 1990p
Tipo di prodotto	Monitor LCD a colori
Dimensioni dello schermo	19 pollici (diagonale)
Risoluzione ottimale	1280 x 1024 pixel
Ingressi video	DVI-I (digitale/analogico), Mini D-Sub 15 pin
Consumo energetico	Riduzione fino al 50% in modalità Eco
Alimentazione	220-240 V CA, 50/60 Hz (cavo di alimentazione incluso in base al paese)
Regolazioni ergonomiche	Inclinazione 30°, rotazione, rotazione (paesaggio/ritratto), altezza regolabile
Funzioni principali	OSM (gestione su schermo), luminosità automatica, controllo colore (7 preimpostazioni), nitidezza, regolazione automatica, rilevamento video, spegnimento programmato, IPM (risparmio energetico)
Sensore Ambibright	Rilevamento della luce ambientale per regolazione automatica della luminosità
Altoparlanti integrati	Opzionali (soundbar MultiSync)
Compatibilità montaggio VESA	Sì, passo 100 mm (4 viti incluse)
Manutenzione e pulizia	Panno morbido non abrasivo, senza solventi o detergenti per vetri per lo schermo; custodia con detergente neutro diluito
Sicurezza	Non aprire la custodia, scollegare in caso di danni, evitare liquidi e oggetti, utilizzare solo cavo appropriato
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; affidare qualsiasi intervento a un tecnico qualificato
Certificazioni	ENERGY STAR, conformità CE (EN 60950-1, EN 55022, ecc.)
Accessori inclusi	Cavi segnale (DVI-D, D-Sub a DVI-A), cavo di alimentazione, CD-ROM, copricavi, viti di montaggio

Domande frequenti - SpectraView 1990p NEC

Quali sono i cavi inclusi con il monitor SpectraView 1990p?

Il monitor viene fornito con un cavo DVI-D a DVI-D, un cavo Mini D-SUB 15 pin a DVI-A, un cavo di alimentazione adatto alla vostra zona e un copricavi.

Come regolare l'altezza e l'inclinazione dello schermo?

Per regolare l'altezza, posizionate le mani ai lati del monitor e sollevate o abbassate lo schermo. L'inclinazione si effettua tenendo la parte superiore e inferiore dello schermo e inclinando delicatamente. La rotazione si esegue tenendo entrambi i lati.

Cosa fare se lo schermo visualizza 'Nessun segnale'?

Verificare che il cavo video sia correttamente collegato al computer e al monitor. Assicurarsi che il computer sia acceso. Se si utilizza una connessione DVI, controllare l'impostazione 'Selezione DVI' nel menu OSM.

Come pulire lo schermo LCD senza danneggiarlo?

Utilizzare un panno morbido e non abrasivo. Passarlo delicatamente sullo schermo per rimuovere la polvere. Non utilizzare mai detergenti a base di alcol, benzene, diluente o detergenti per vetri.

Come attivare la modalità di risparmio energetico?

La modalità Eco si regola nel menu OSM: premere un pulsante di comando, selezionare 'Modalità Eco' e scegliere livello 1 (25%), livello 2 (50%) o 'PERSO' (personalizzato). La modalità IPM consente l'ibernazione automatica in assenza di segnale.

Posso ruotare lo schermo in modalità ritratto?

Sì. Prima sollevare lo schermo all'altezza massima, quindi ruotare in senso orario per passare dalla modalità paesaggio a ritratto. Il menu OSM può anche ruotare tramite la funzione 'ROTAZIONE OSM'.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSM, selezionare 'Preimpostazione FABBRICA' per ripristinare tutte le impostazioni predefinite. È anche possibile reimpostare un'impostazione specifica evidenziandola e premendo il pulsante RESET.

Cosa fare se i colori dello schermo sembrano anomali?

Utilizzare le preimpostazioni colore nel menu OSM (sRGB, NATIVE, PROGRAMMABLE, ecc.). È anche possibile attivare la funzione 'COMP colore' per migliorare l'uniformità. Se il problema persiste, accendere il monitor tenendo premuti i pulsanti EXIT e SELECT.

Come collegare un Mac con uscita digitale?

Prima di avviare il Mac, collegare il cavo DVI alla presa DVI-I del monitor, quindi nel menu OSM impostare 'Selezione DVI' su 'DIGITALE'. Altrimenti il Mac potrebbe non avviarsi.

Il monitor non si accende, cosa controllare?

Assicurarsi che l'interruttore di alimentazione sul lato sinistro sia in posizione di accensione. Verificare che il cavo di alimentazione sia correttamente collegato al monitor e alla presa di corrente. Se il LED frontale non si accende, contattare un tecnico.

MANUALE UTENTE SpectraView 1990p NEC

Avvertenza, Attenzione .... Italiano-1

Dichiarazione .... Italiano-1

Indice Italiano-2

Raccomandazioni per l'uso .... Italiano-12

Questo simbolo avverte l'utente che tensioni non isolate all'interno dell'unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all'unità.

Questo simbolo avverte l'utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell'unità. Pertanto esse devono essere lette attentamente al fine di evitare l'insorgere di problemi.

Attenzione:

Se si utilizza MultiSync LCD1990SXi o SpectraView 1990 con alimentazione 220-240 V c.a. in Europa, utilizzare il cavo di alimentazione fornito con il monitor.

In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura. Se con l'apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore.

Se si utilizza MultiSync LCD1990SXi o SpectraView 1990 con alimentazione 220-240 V c.a. in Australia, utilizzare il cavo di alimentazione fornito con il monitor. Se con l'apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore.

Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese.

Dichiarazione

Dichiarazione del Costruttore

Con la presente si certifica che i monitor a colori

MultiSync LCD1990SXi e SpectraView 1990

(L195RR) sono conformi a

Direttiva del Consiglio Europeo 73/23/CEE:

- EN 60950-1

Direttiva del Consiglio Europeo 89/336/CEE:

EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

ed è contrassegnato con

Tokyo 108-0023, Giappone

ISO 13406-2

Windows è un marchio registrato di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation.

ENERGY STAR è un marchio registrato U.S.A..

OmniColor è un marchio registrato di NEC Display Solutions Europe GmbH nei paesi dell'Unione Europea e in Svizzera. ErgoDesign è un marchio registrato di NEC Display Solutions, Ltd. in Austria, Benelux, Danimarca, Francia, Germania, Italia Norvegia, Spagna, Svezia, Regno Unito.

NaViSet è un marchio registrato di NEC Display Solutions Europe GmbH nei paesi dell'Unione Europea e in Svizzera. Tutti gli altri nomi di marca e prodotto sono marchi di fabbrica o marchi registrati dei rispettivi proprietari.

Come partner ENERGY STAR ^® , NEC Display Solutions of America, Inc. ha stabilito che questo prodotto soddisfa le direttive ENERGY STAR per l'efficienza energetica. il simbolo ENERGY STAR non rappresenta l'approvazione EPA per nessun prodotto o servizio.

Italiano-1

Indice

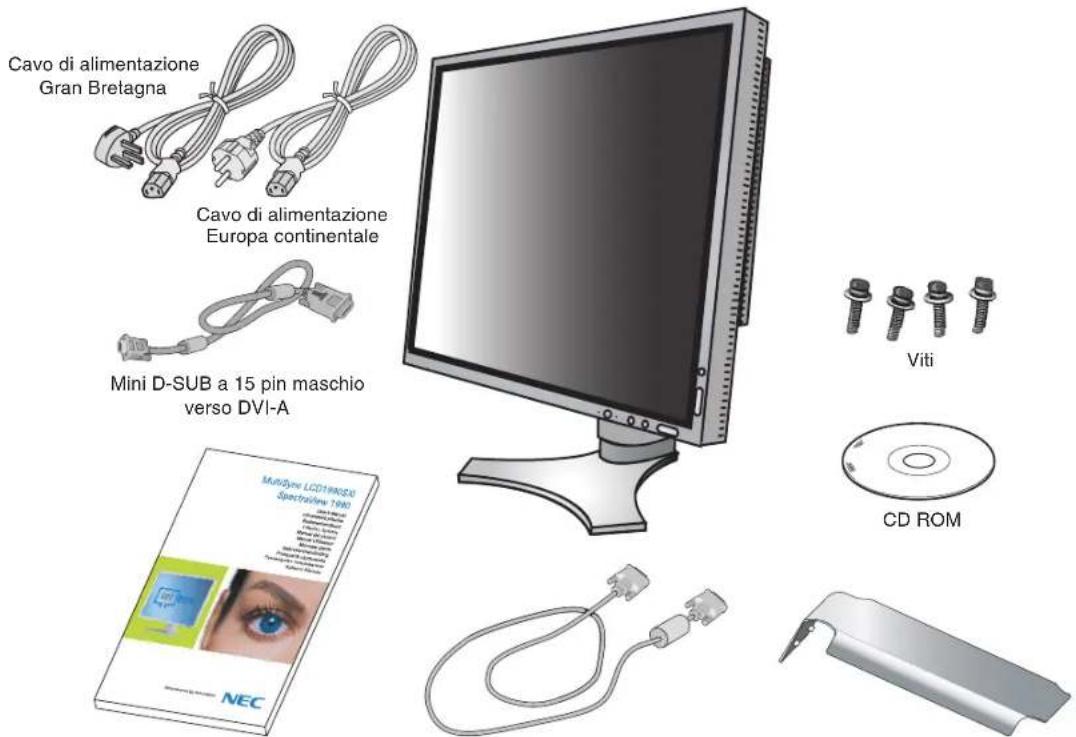

La confezione del nuovo monitor NEC* deve contenere i seguenti elementi:

• Monitor MultiSync LCD1990SXi o SpectraView 1990 con supporto regolabile in altezza/inclinabile/girevole
• Cavo di alimentazione (Europa continentale)
• Cavo di alimentazione (Gran Bretagna)
• Cavo segnali video (mini D-SUB a 15-pin maschio verso DVI-A)
• Cavo segnali video (cavo da DVI-D a DVI-D)
- Manuale Utente
- CD ROM
• Coperchio cavi
- Vite (x 4) (per montare il monitor su un braccio flessibile (pagina 6))

Manuale Utente Cavo da DVI-D a DVI-D Copertura cavi

NOTA: Questo monitor può essere quipaggiato con gli altoparlanti opzionali: "Soundbar MultiSync". Chiedere al rivenditore o controllare sul nostro sito web http://www.nec-display-solutions.com

* Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor.

Italiano-2

Guida rapida

Per collegare il monitor LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

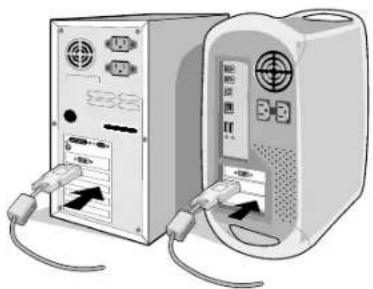

2. Per il PC o il Mac con l'uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del sistema (Figura A.1). Serrare tutte le viti.

Per il PC con l'uscita analogica: Collegare il mini-D-SUB a 15 pin al cavo segnali DVI-A al connettore della scheda video del sistema (Figura A.2).

Per il Mac: Collegare l'adattatore cavo Macintosh al computer, quindi fissare il cavo segnali a 15 pin mini D-SUB all'adattatore cavo Macintosh (Figura B.1).

Adattatore cavo Macintosh (non incluso)

NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.

1. Appoggiare le mani su entrambi i lati del monitor per inclinare lo schermo LCD di 30° e alzarlo alla posizione più alta (Figura C.1).
2. Collegare tutti i cavi ai connettori appropriati (Figura C.1).

NOTA: Collegamenti errati dei cavi possono provocare un funzionamento anomalo, danneggiare la qualità del display e dei componenti del modulo LCD e/o accorciare la vita del modulo stesso.

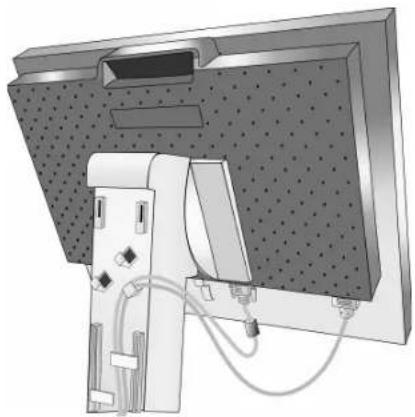

5. Per disporre ordinatamente i cavi, utilizzare il sistema di gestione dei cavi predisposto sul supporto.

Inserire il cavo D-Sub (non incluso) e il cavo di alimentazione negli appositi ganci, come illustrato (Figura C.2).

Inserire il cavo DVI e il cavo da mini D-Sub a 15 pin a DVI-A nei ganci come illustrato (Figura C.3).

Quando si utilizza il monitor in posizione verticale, inserire il cavo DVI e il cavo da mini D-Sub a 15 pin a DVI-A nei ganci, come illustrato (Figura C.4).

1. Assicurarsi che tutti i cavi siano piatti contro il supporto (Figura C.3).
   Controllare l'inclinazione, l'innalzamento e l'abbassamento dello schermo del monitor e rotazione dello schermo quando si manipolano i cavi.

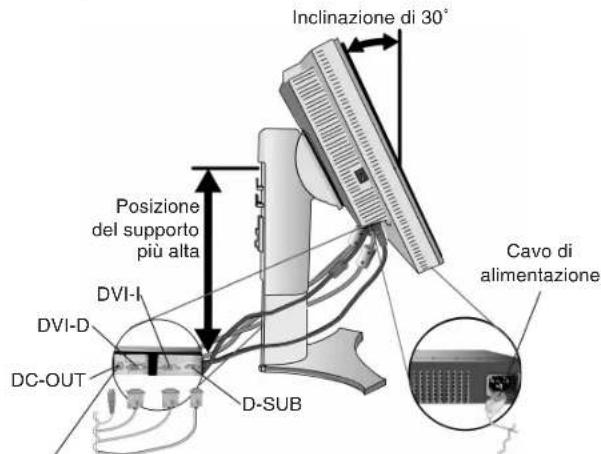

Inclinazione di 30° Posizione del supporto più alta DVI-I DVI-D DC-OUT D-SUB Cavo di alimentazione

Figura C.1
Accessorio opzionale del prodotto NEC. Non utilizzare questo connettore a meno che non sia espressamente specificato.

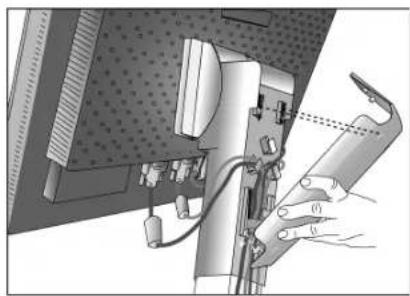

1. Fissare tutti i cavi insieme e collocare la copertura cavi sul supporto (Figura D.1). Per rimuovere la copertura cavi, sollevare il coperchio come illustrato nella Figura D.2.
2. Collegare un'estremità del cavo di alimentazione all'ingresso c.a. sul retro del monitor e l'altra estremità alla presa di alimentazione.

NOTA: Fare riferimento alla sezione "Attenzione" di questo manuale per una scelta corretta del cavo di alimentazione c.a.

1. L'interruttore "Vacanza" sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di alimentazione frontale (Figura E.1) e il computer.

NOTA: L'interruttore "Vacanza" è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. Non accendere e spegnere a ripetizione.
10. La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSM:

• CONTRASTO AUTOM. (solo ingresso analogico)
• AUTO AGGIUST (solo ingresso analogico)

Vedere la sezione Comandi di questo Manuale utente per una descrizione completa di questi comandi OSM.

NOTA: In caso di problemi fare riferimento alla sezione Risoluzione dei problemi di questo Manuale utente.

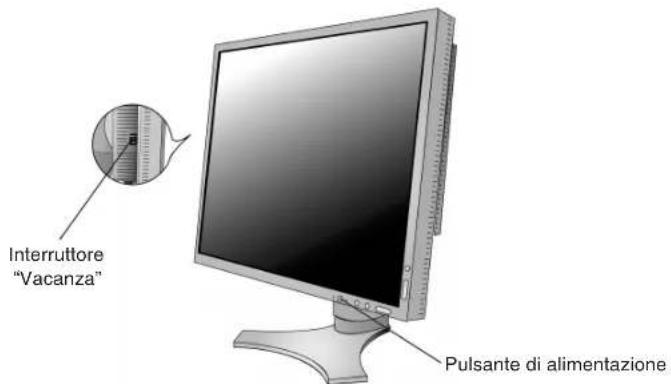

Interruttore "Vacanza" Pulsante di alimentazione

Figura E.1
Italiano-4

Sollevare ed abbassare lo schermo del monitor

Il monitor può essere sollevato o abbassato sia in modalità Orizzontale che Verticale.

Per sollevare o abbassare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo o abbassarlo all'altezza desiderata (Figura RL.1).

NOTA: Sollevare o abbassare con cautela lo schermo del monitor.

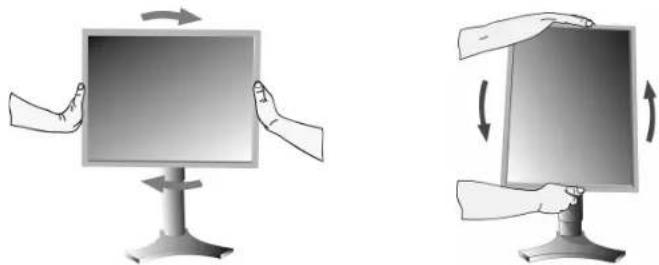

Rotazione dello schermo

Prima di farlo ruotare, sollevare lo schermo il più in alto possibile per evitare di urtare contro il tavolo o pizzicarsi le dita. Per sollevare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta (Figura RL.1). Per ruotare lo schermo, afferrare con le mani i due lati del monitor e girare in senso orario, da orizzontale a verticale, o in senso anti-orario da verticale a orizzontale (Figura R.1).

Per ruotare il menu OSM dalla posizione orizzontale a quella verticale e viceversa, vedere la sezione "Comandi".

Afferrare con le mani i lati superiore e inferiore dello schermo del monitor e inclinare secondo necessità (Figura TS.1).

Afferrare con le mani entrambi i lati dello schermo del monitor e ruotarlo secondo necessità (Figura TS.2).

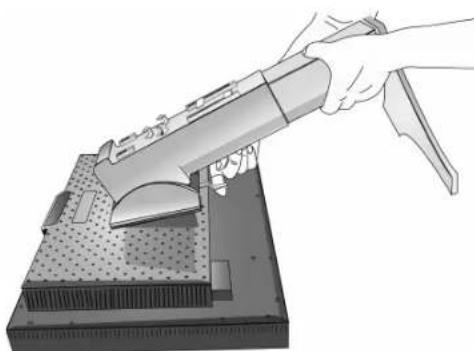

Rimozione del supporto monitor per il montaggio

Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.
2. Appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta.
3. Sistemare il monitor a faccia in giù su una superficie non abrasiva (Figura S.1).

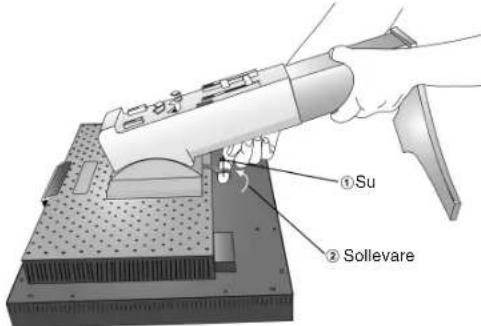

1. Afferrare con una mano la base e con l'altra la leva di sblocco rapido. Spostare la leva nella direzione indicata dalle frecce (Figura S.2).
2. Sollevare il fondo del supporto per sganciarlo dal monitor (Figura S.3). Ora è possibile montare il monitor con un metodo alternativo. Per rimontare il monitor sul supporto, ripetere queste operazioni nell'ordine inverso.

NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA (passo 100 mm).

NOTA: Rimuovere con cautela il supporto del monitor.

①Su ②Sollevare

Figura S.2

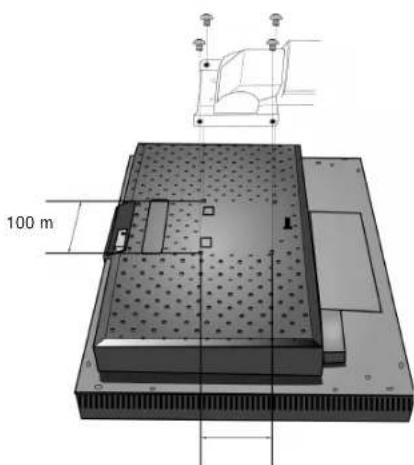

Installazione del braccio flessibile

Il monitor LCD è progettato per essere utilizzato con il braccio flessibile.

1. Per rimuovere il supporto seguire le istruzioni su come "Rimuovere il supporto del monitor per il montaggio".
2. Utilizzare le 4 viti dopo aver smontato il supporto e attaccare il braccio al monitor (Figura F.1).

Attenzione: Durante il montaggio, utilizzare SOLO le viti (4 pezzi) fornite in dotazione per evitare di danneggiare il monitor e il supporto. Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS).

100 m

Figura F.1

Italiano-6

Comandi

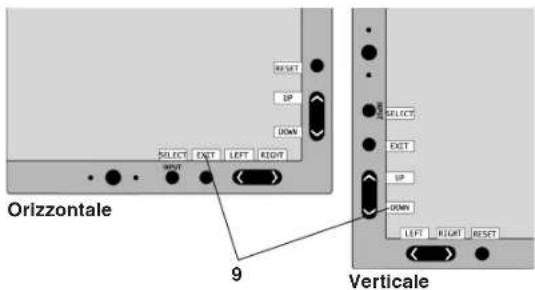

I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni:

Per accedere al menu OSM, premere un qualsiasi pulsante di controllo (EXIT, SINISTRA, DESTRA, SU, GIÙ). Per cambiare l'ingresso segnali, premere il pulsante SELECT (SELEZIONA).

NOTA: Per cambiare l'ingresso segnali, è necessario chiudere l'OSM.

8 7 1 2 3 4 5 6 RIPST

1 Sensore AmbiBright	Rileva l'intensità di luce nell'ambiente circostante e consente al monitor di regolare le varie impostazioni per rendere la visualizzazione più confortevole. Non coprire questo sensore.
2 Accensione	Permette di accendere e spegnere il monitor.
3 LED	Indica che il monitor è acceso.Il colore del LED si può impostare su blu o su verde nel menu avanzato di controllo OSM.
4 INPUT/SELECT	Consente di accedere al menu di controllo OSM. Consente di accedere ai sottomenu OSM.Consente di modificare la sorgente di input quando non si è all'interno del menu di controllo OSM.
5 EXIT	Consente di uscire dal sottomenu OSM. Consente di uscire dal menu OSM.
6 LEFT/RIGHT(SINISTRA/DESTRA)	Consente di spostarsi a destra o a sinistra all'interno del menu di controllo OSM.
7 UP/DOWN (SU/GIÙ)	Consente di spostarsi verso l'alto o verso il basso all'interno del menu di controllo OSM.
8 RESET/ROTATE OSM(RESET/ROTAZIONE OSM)	Ripristina la configurazione di fabbrica del menu di controllo OSM.Se viene premuto quando il menu OSM non è visualizzato, fa ruotare il menu di controllo OSM in posizione verticale o orizzontale (Consultare pagina 22 della versione CD-ROM, Tag9 “OSM ROTATION”).*
9 GUIDA AI COMANDI	La guida ai comandi viene visualizzata quando si accede al menu di controllo OSM.La guida ai comandi ruota insieme al menu di controllo OSM.

* Le funzionalità dei pulsanti "DESTRA/SINISTRA" e "SU/GIÜ" sono intercambiabili a seconda dell'orientamento del menu OSM (orizzontale/verticale).

Controlli Luminosità/Contrasto

LUMINOSITÀ

Regola la luminosità dell'immagine e dello schermo.

CONTRASTO

Regola la luminosità dell'immagine in relazione allo sfondo.

CONTRASTO AUTOM. (Solo ingresso analogico)

Regola l'immagine visualizzata per input video non standard.

Italiano-7

MODALITA' ECONOMICA

Diminuisce il consumo elettrico riducendo il grado di luminosità.

1: Riduce la luminosità del 25%.
2: Riduce la luminosità del 50%.

PERSON: Riduce il grado di luminosità secondo l'impostazione dell'utente.

Per istruzioni sulle impostazioni personalizzate, vedere il menu OSM avanzato.

LUMINOSITA' AUTOM.

La funzione Luminosità autom. dispone di tre possibili impostazioni.

OFF: Nessuna operazione.

1: Regola automaticamente la luminosità, rilevando il grado di luminosità dell'ambiente e regolando il monitor con l'impostazione di LUMINOSITÀ migliore ^*1 .
2: Regola automaticamente la luminosità per impostare la LUMINOSITÀ migliore in base all'area di visualizzazione bianca. Il sensore di luminosità ambientale (AmbiBright) non esegue alcuna operazione.

NOTA: Non coprire il sensore di luminosità ambientale (Ambibright).

*1: Per informazioni dettagliate sulla funzione "Luminosità autom.", vedere pagina 25 (Versione CD-ROM).

LIVELLO DI NERO

Regola il livello di nero.

AUTO AGGIUST (Solo ingresso analogico)

Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione.

Controlli immagine

SIN./DEST.

Controlla la posizione orizzontale dell'immagine all'interno dell'area di visualizzazione dell'LCD.

GIÙ/SU

Controlla la posizione verticale dell'immagine all'interno dell'area di visualizzazione dell'LCD.

DIMENSIONE ORIZZ. (DIMENSIONE VERTIC.) (Solo ingresso analogico)

Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale.

Se la funzione "AUTO AGGIUST" non consente di ottenere un'immagine soddisfacente, è possibile effettuare un'ulteriore messa a punto con la funzione "DIMENSIONE ORIZZ. (DIMENSIONE VERTIC.)" (dot clock). Per questo si potrebbe usare una configurazione Moiré. Questa funzione potrebbe alterare la larghezza dell'immagine. Utilizzare i comandi sinistra/destra dal menu per centrare l'immagine sullo schermo. Se l'opzione DIMENSIONE ORIZZ. (DIMENSIONE VERTIC.) è calibrata in modo errato, il risultato ottenuto è come quello del disegno a sinistra. L'immagine deve essere omogenea.

Valore di DIMENSIONE ORIZZ. errato.
Valore di DIMENSIONE ORIZZ. migliorato.
Valore di DIMENSIONE ORIZZ. corretto.

FINE (Solo ingresso analogico)

Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell'immagine. Se le funzioni "AUTO AGGIUST" e "DIMENSIONE ORIZZ." non consentono di impostare l'immagine in modo soddisfacente, è possibile effettuare un'ulteriore regolazione fine tramite la funzione "Fine".

Per questo si potrebbe usare una configurazione Moiré. Se il valore Fine è calibrato in modo errato, il risultato ottenuto è come quello del disegno a sinistra. L'immagine deve essere omogenea.

Valore FINE errato. Valore FINE corretto.

Italiano-8

REG. AUTO FINE (Solo ingresso analogico)

Questa funzione regola automaticamente e periodicamente l'impostazione "FINE" in base alla variazione delle condizioni del segnale.

La regolazione avviene ogni 33 minuti circa o quando il monitor rileva una variazione nella temporizzazione del segnale.

ESPANZIONE

Imposta il metodo di zoom.

INTERO: L'immagine viene espansa a 1280 x 1024, indipendentemente dalla risoluzione.

PROP.: L'immagine viene espansa senza cambiare il rapporto proporzionale.

OFF: L'immagine non viene espansa.

PERSON: Per istruzioni dettagliate, consultare la sezione relativa al menu di controllo OSM avanzato nel manuale utente.

Sistemi di controllo del colore

Sistemi di controllo del colore: L'impostazione di colore desiderata può essere selezionata tra sette impostazioni predefinite di colore (le impostazioni sRGB, NATIVO e PROGRAMMABILE sono standard e non possono essere modificate).

1, 2, 3 e 5: Aumenta o diminuisce la temperatura di colore, il rosso, il giallo, il verde, il ciano, il blu e il magenta a seconda dell'elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre.

NATIVO, sRGB: Colore originale non regolabile presentato dal pannello LCD.

PROGRAMMABILE: Tonalità di colore impostata con il software applicativo scaricato.

NOTA: Per ripristinare le impostazioni in caso di scarsa qualità dell'immagine, accendere il monitor con il pulsante di accensione sul davanti dello stesso, tenendo premuti contemporaneamente i pulsanti "EXIT" e "SELECT".

Strumenti 1

NITIDEZZA

Questa funzione è in grado di mantenere in modo digitale l'immagine nitida con qualsiasi temporizzazione. Per ottenere un'immagine più netta o morbida è possibile regolare a piacere, e impostare per diverse temporizzazioni.

SELEZIONE DVI

Questa funzione seleziona il modalità di input DVI (DVI-I). Se si cambia la selezione DVI, il computer deve essere riavviato.

AUTO: Utilizzando il cavo da DVI-D a DVI-D, la SELEZIONE DVI è DIGITALE. Utilizzando il cavo da D-SUB a DVI-A, la SELEZIONE DVI è ANALOGICA.

DIGITALE: È disponibile l'ingresso digitale DVI.

ANALOGICO: È disponibile l'ingresso analogico DVI.

NOTA: Per il Mac con uscita digitale: Prima di accendere il Mac, è necessario impostare la modalità di ingresso DVI su DIGITALE in "SELEZIONE DVI" dell'OSM premendo il pulsante "SELEZIONA", quindi il pulsante "CONTROLLO", quando il cavo segnale DVI è collegato al connettore DVI-I del monitor. In caso contrario il Mac potrebbe non accendersi.

NOTA: A seconda dei PC e della scheda video utilizzata o se viene allegato un altro cavo segnali video, è possibile che questa funzione non funzioni.

RILEVAZIONE VIDEO

Seleziona il metodo di rilevazione video in caso siano connessi più di un computer.

PRIMO: L'ingresso video deve essere commutato in modalità "PRIMO". Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall'altra porta di ingresso. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente.

ULTIMO: L'input video deve essere commutato al modo "ULTIMO". Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall'altra porta di ingresso. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata.

NES: Il monitor non cercherà altre porte di ingresso video a meno che il monitor non sia acceso.

TEMPO SPEGN. AUT.

Il monitor si spegne automaticamente quando l'utente finale ha selezionato una quantità di tempo predeterminata. Prima di spegnere, verrà visualizzato un messaggio sullo schermo per chiedere all'utente se si desidera posticipare lo spegnimento di 60 minuti. Per posticipare l'orario di spegnimento, qualsiasi pulsante OSM.

IPM

Il sistema IPM (Intelligent Power Manager) consente al monitor di entrare in modalità di risparmio energetico dopo un periodo di inattività.

Il sistema IPM ha tre impostazioni.

OFF: Il monitor non entra in modalità di risparmio energetico in caso di perdita del segnale di ingresso.

STAND.: Il monitor entra automaticamente in modalità di risparmio energetico in caso di perdita del segnale di ingresso.

OPZION: Il monitor entra automaticamente in modalità di risparmio energetico quando la luminosità dell'ambiente circostante scende sotto il livello impostato dall'utente. Il livello si può regolare nel contrassegno 7 del menu avanzato di controllo OSM.

Quando il monitor è in modalità di risparmio energetico, il LED posto sulla parte anteriore diventa color ambra e lampeggia. Per tornare alla modalità normale, premere uno qualunque dei pulsanti sulla parte anteriore del monitor (tranne quello di accensione) e il pulsante SELECT.

Quando il grado di luminosità dell'ambiente torna alla normalità, il monitor ripristina automaticamente la modalità normale.

COMP COLORE

Questa funzione consente di compensare elettronicamente le eventuali imperfezioni minime nell'uniformità del bianco e del colore che possono presentarsi all'interno dell'area di visualizzazione dello schermo. Tali variazioni sono tipiche della tecnologia utilizzata per i pannelli LCD. COMP COLORE consente inoltre di ottimizzare il colore e di perfezionare l'uniformità della luminanza del display.

NOTA: L'uso della funzione COMP COLORE riduce il livello massimo generale di luminanza dello schermo. Se si preferisce ottenere un grado maggiore di luminanza anziché migliori prestazioni in termini di uniformità, è necessario disattivare la funzione COMP COLORE.

Strumenti MENU

LINGUA

I menu di controllo OSM sono disponibili in otto lingue.

OSM SIN./DEST.

Si può scegliere dove si desidera venga visualizzata l'immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM a sinistra o a destra.

OSM GIÙ/SU

Si può scegliere dove si desidera venga visualizzata l'immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM in alto o in basso.

TEMPO DI SPEGN. OSM

Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di Spegn. OSM, è possibile selezionare l'intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10 - 120 secondi intervallati da 5 secondi.

OSM BLOCCATO

Questo comando blocca completamente l'accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati.

Vi sono quattro tipi di OSM BLOCCATO:

OSM BLOCCATO con controllo di LUMINOSITÀ e CONTRASTO: Per attivare la funzione di blocco OSM, premere il pulsante SELECT e quindi il pulsante "SU" e tenerli premuti contemporaneamente. Per disattivare la funzione di blocco OSM, dal menu OSM premere SELECT, quindi il pulsante "SU" e tenerli premuti contemporaneamente. LUMINOSITÀ e CONTRASTO possono essere regolati nel modo di blocco.

OSM BLOCCATO senza controllo: Per attivare la funzione di blocco OSM, premere SELECT, quindi il pulsante "Destra" e tenerli premuti contemporaneamente. Per disattivare la funzione di blocco OSM, dal menu OSM premere SELECT, quindi il pulsante "Destra" e tenerli premuti contemporaneamente. I comandi non possono essere regolati nel modo di blocco.

OSM BLOCCATO con controllo (solo) della LUMINOSITÀ: Per attivare la funzione di blocco OSM, premere SELECT e quindi, contemporaneamente, i pulsanti "Giù" e "Sinistra". Per disattivare la funzione di blocco OSM, dal menu OSM premere SELECT e quindi, contemporaneamente, i pulsanti "Giù" e "Sinistra". La LUMINOSITÀ può essere regolata quando il blocco è attivo.

Italiano-10

PROPRIA: Vedere il menu OSM avanzato.

TRASPARENZA OSM

Regola la trasparenza del menu OSM.

COLORE OSM

Il colore del bordo della finestra del contrassegno, il colore delle opzioni selezionate e il colore del bordo della finestra si possono impostare su Rosso, Verde, Blu o Grigio.

NOTIF. RISOLUZIONE

La risoluzione ottimale è di 1280 x 1024. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1280 x 1024.

TASTO SCELTA RAP.

È possibile regolare direttamente la luminosità e il contrasto. Quando questa funzione è impostata su ON, è possibile regolare la luminosità con i pulsanti "Sinistra" o "Destra" e il contrasto con i pulsanti "Giù" o "Su" quando il menu OSM è disattivato. È possibile accedere all'OSM standard tramite il pulsante EXIT.

CONFIG. DI FABBRICA

Se si seleziona CONFIG. DI FABBRICA, è possibile ripristinare tutte le impostazioni originali dei controlli OSM (LUMINOSITÀ, CONTRASTO, MODALITA' ECONOMICA, LUMINOSITA' AUTOM., LIVELLO DI NERO, CONTROLLI IMMAGINE, SISTEMI DI CONTROLLO DEL COLORE, NITIDEZZA, TEMPO SPEGN. AUT., IPM, OSM SIN./DEST., OSM GIÙ/SU, TEMPO DI SPEGN. OSM, TRASPARENZA OSM). È possibile resettare singole impostazioni selezionando il relativo comando e premendo il pulsante RESET.

Informazioni

Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. Indica il modello e i numeri di serie del monitor.

Avvertenza OSM

I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit.

NESSUN SEGNALE: Questa funzione avverte se non è presente un Segnale di sincronizzazione verticale o orizzontale Dopo l'accensione o quando vi è un cambiamento del segnale di ingresso, appare la finestra Nessun Segnale.

NOTIF. RISOLUZIONE: Questa funzione consiglia l'utilizzo di una risoluzione ottimizzata. Dopo l'accensione o quando vi è un cambiamento del segnale di ingresso o il segnale video non ha la risoluzione opportuna, si apre la finestra Notif. Risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI.

FUORI TOLLERANZA: Questa funzione suggerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attivato l'alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza.

NOTA: Se viene visualizzato "i CAMBIA SELEZIONE DVI", commutare su SELEZIONE DVI.

Per il menu utente avanzato vedere "Appendice".

Italiano-11

Raccomandazioni per l'uso

Precauzioni di sicurezza e manutenzione

PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L'INSTALLAZIONE E L'UTILIZZO DEL MONITOR LCD A COLORI:

• NON APRIRE IL MONITOR. All'interno non ci sono parti manutenibili dall'utente e l'apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.
• Non versare alcun liquido all'interno della carrozzeria, né usare il monitor vicino all'acqua.
• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell'apparecchiatura.
  • Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.
• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.
• Non posare alcun oggetto sul monitor e non usarlo all'aperto.
• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell'amministrazione locale per smaltire adeguatamente questo tubo.
  • Non piegare il cavo di alimentazione.
  • Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.
• Non coprire le prese d'aria del monitor.
• Se il monitor o il vetro sono rotti, evitare il contatto con i cristalli liquidi e maneggiare con cura.

Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.
• E' stato versato del liquido o sono caduti oggetti nel monitor.
• Il monitor è stato esposto a pioggia o acqua.
  • Il monitor è stato fatto cadere o la carrozzeria è danneggiata.
• Il monitor non funziona regolarmente seguendo le istruzioni d'uso.

ATTENZIONE

• Permettere una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.
• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.
• Maneggiare con cura durante il trasporto. Conservare l'imballo per il trasporto.

Persistenza dell'immagine: La persistenza dell'immagine si ha quando un residuo o un "fantsma" di un'immagine precedente sono ancora visibili sullo schermo. A differenza dei monitor CRT, la persistenza dell'immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo.

Per eliminare la persistenza dell'immagine, spegnere il monitor per il tempo di visualizzazione dell'immagine precedente. Ad esempio, se un'immagine è rimasta sul monitor per un'ora, lasciando un'immagine residua, il monitor deve rimanere spento per un'ora per cancellare l'immagine.

NOTA: Come per tutti i dispositivi di visualizzazione, NEC DISPLAY SOLUTIONS raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor se non viene utilizzato.

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L'AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere prestazione ottimali, attendere 20 minuti per il riscaldamento.
• Regolare l'altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.
• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.
• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.
• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l'inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.
• Se la luce riflessa rende difficoltàosa la visione dello schermo, usare un filtro anti riflesso.
• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!
• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.
• Usare un supporto per documenti posto vicino allo schermo.
• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.
  • Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).
• Fare regolarmente esami della vista.

Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a che il raster dello sfondo scompare.
• Non impostare il controllo di contrasto al massimo.
• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.
• Utilizzare l'impostazione predefinita del colore.
• Utilizzare i segnali non interallacciati con una frequenza di rinfresco verticale superiore ai 60 Hz.
• Non utilizzare il colore fondamentale blu su uno sfondo scuro, perché è difficile da vedere e può produrre l'affaticamento degli occhi a causa del contrasto insufficiente.

Pulizia del pannello LCD

• Quando lo schermo a cristalli liquidi viene macchiato con polvere oppure sporcizia passare delicatamente un panno morbido.
• Non sfregare lo schermo LCD con un materiale duro.
• Non esercitare pressione sulla superficie del LCD.
  • Non utilizzare un pulitore OA per non provocare deterioramento oppure scolorire la superficie del LCD.

Pulizia della carrozzeria

• Scollegare l'alimentazione
- Spolverare la carrozzeria delicatamente con un panno morbido
- Per pulire la carrozzeria, inumidire il panno con un detergente neutro e acqua, strofinare la carrozzeria e poi passare un panno asciutto.

NOTA: La superficie della carrozzeria è ricoperta da diversi tipi di materie plastiche. Non pulire con benzene, diluente, detergente alcalino, detergente alcolico, detergente per vetri, cera, detergente per smalti, sapone in polvere o insetticidi. Evitare che gomme o sostanze viniliche vengano a contatto con la carrozzeria per molto tempo. Questi tipi di fluidi e tessuti possono provocare il deterioramento della vernice, screpolature o spelature.

Italiano-14

WAARSCHUWING

STEL DEZE EENHEID NIET BLOOT AAN REGEN OF VOCHT, OM ZO DE KANS OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMIJDEN. GEBRUIK DE GEPOLARISEERDE STEKKER VAN DEZE EENHEID NIET MET EEN VERLENGSNOER OF CONTACTDOOS OF ANDERE STOPCONTACTEN TENZIJ U DE POLEN VOLLEDIG IN HET CONTACTPUNT KUNT PLAATSEN.

OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNING STAAN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.

LET OP!

LET OP!

CONTROLEER OF HET UITEINDE VAN DE VOEDINGSKABEL WEL DEGELIJK UIT HET STOPCONTACT IS GEHAALD, OM DE KANS OP ELEKTRISCHE SCHOKKEN TE BEPERKEN. HAAL HET UITEINDE VAN DE VOEDINGSKABEL UIT HET STOPCONTACT VAN DE WISSELSTROOMBRON OM DE STROOMVOORZIENING VOLLEDIG TE ONDERBREKEN. VERWIJDER DE KLEP NIET (NOCH DE ACHTERZIJDE). BEVAT GEEN INTERNE ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN VERVANGEN OF ONDERHOUDEN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.
