Marka	NEC
Model	SpectraView 1990p
Ürün Türü	Renkli LCD Monitör
Ekran Boyutu	19 inç (diyagonal)
Optimum Çözünürlük	1280 x 1024 piksel
Video Girişleri	DVI-I (dijital/analog), Mini D-Sub 15 pin
Güç Tüketimi	Eco modunda %50'ye varan azalma
Güç Kaynağı	220-240 V AC, 50/60 Hz (kablo ülkeye göre verilir)
Ergonomi Ayarları	30° eğme, döndürme, döndürme (yatay/dikey), ayarlanabilir yükseklik
Ana Fonksiyonlar	OSM (ekran yönetimi), otomatik parlaklık, renk kontrolü (7 ön ayar), keskinlik, otomatik ayar, video algılama, zamanlayıcı kapatma, IPM (enerji tasarrufu)
Ambibright Sensörü	Ortam ışığını algılayarak parlaklığın otomatik ayarlanması
Dahili Hoparlörler	İsteğe bağlı (MultiSync ses çubuğu)
VESA Montaj Uyumluluğu	Evet, 100 mm aralık (4 vida dahildir)
Bakım ve Temizlik	Ekran için çözücü veya cam temizleyici içermeyen yumuşak, aşındırıcı olmayan bez; kasa için seyreltilmiş nötr deterjan
Güvenlik	Kasayı açmayın, hasar durumunda fişi çekin, sıvı ve nesnelerden kaçının, yalnızca uygun kablo kullanın
Yedek Parçalar ve Tamir Edilebilirlik	Kullanıcı tarafından onarılabilir parça yoktur; tüm müdahaleleri kalifiye bir teknisyene bırakın
Sertifikalar	ENERGY STAR, CE uyumluluğu (EN 60950-1, EN 55022 vb.)
Verilen Aksesuarlar	Sinyal kabloları (DVI-D, D-Sub'tan DVI-A'ya), güç kablosu, CD-ROM, kablo kapağı, montaj vidaları

Sık sorulan sorular - SpectraView 1990p NEC

SpectraView 1990p monitörle birlikte hangi kablolar veriliyor?

Monitör, bir adet DVI-D'den DVI-D'ye kablo, bir adet Mini D-SUB 15 pin'den DVI-A'ya kablo, bölgenize uygun bir güç kablosu ve bir kablo kapağı ile birlikte gelir.

Ekran yüksekliği ve eğimi nasıl ayarlanır?

Yükseklik ayarı için ellerinizi monitörün her iki yanına koyun ve ekranı yukarı veya aşağı hareket ettirin. Eğme, ekranın üst ve alt kısmından tutarak hafifçe eğerek yapılır. Döndürme iki yandan tutarak yapılır.

Ekran 'Sinyal Yok' gösteriyorsa ne yapılmalı?

Video kablosunun bilgisayara ve monitöre doğru şekilde bağlandığından emin olun. Bilgisayarın açık olduğundan emin olun. DVI bağlantısı kullanıyorsanız, OSM menüsünde 'DVI Seçimi' ayarını kontrol edin.

LCD ekrana zarar vermeden nasıl temizlenir?

Yumuşak ve aşındırıcı olmayan bir bez kullanın. Tozu almak için ekranın üzerinde nazikçe gezdirin. Asla alkol, benzen, tiner veya cam temizleyici bazlı temizleyiciler kullanmayın.

Enerji tasarrufu modu nasıl etkinleştirilir?

Eko modu OSM menüsünde ayarlanır: bir kontrol düğmesine basın, 'Eko modu' seçin ve seviye 1 (%25), seviye 2 (%50) veya 'KİŞİSEL' (kişiselleştirilmiş) seçin. IPM modu, sinyal yokluğunda otomatik bekleme moduna geçmeyi sağlar.

Ekranı dikey moda döndürebilir miyim?

Evet. Önce ekranı maksimum yüksekliğe kaldırın, ardından yatay moddan dikey moda geçmek için saat yönünde döndürün. OSM menüsü 'OSM DÖNDÜRME' işlevi ile de döndürülebilir.

Fabrika ayarlarına nasıl sıfırlanır?

OSM menüsünde tüm varsayılan ayarlara dönmek için 'FABRİKA AYARI' seçin. Belirli bir ayarı vurgulayıp RESET düğmesine basarak da sıfırlayabilirsiniz.

Ekran renkleri anormal görünüyorsa ne yapılmalı?

OSM menüsündeki renk ön ayarlarını kullanın (sRGB, NATIVE, PROGRAMMABLE vb.). Ayrıca tekdüzeliği iyileştirmek için 'Renk DENGELİĞİ' işlevini etkinleştirebilirsiniz. Sorun devam ederse, monitörü EXIT ve SELECT düğmelerine basılı tutarak açın.

Dijital çıkışlı bir Mac nasıl bağlanır?

Mac'i başlatmadan önce DVI kablosunu monitörün DVI-I girişine takın, ardından OSM menüsünde 'DVI Seçimi'ni 'DİJİTAL' olarak ayarlayın. Aksi takdirde Mac açılmayabilir.

Monitör açılmıyor, ne kontrol edilmeli?

Sol taraftaki anahtarın açık konumda olduğundan emin olun. Güç kablosunun monitöre ve prize düzgün takıldığından emin olun. Ön LED yanmıyorsa bir teknisyene başvurun.

KULLANIM KILAVUZU SpectraView 1990p NEC

Dikkat, Uyari ...... Türkçe-1

Bildirim ...... Türkçe-1

İçindekiler Türkiye-2

Hızlı Başlama ...... Türkçe-3

Kontroller Türkiye-7

Tavsiye edilen kullanım ...... Türkçe-12

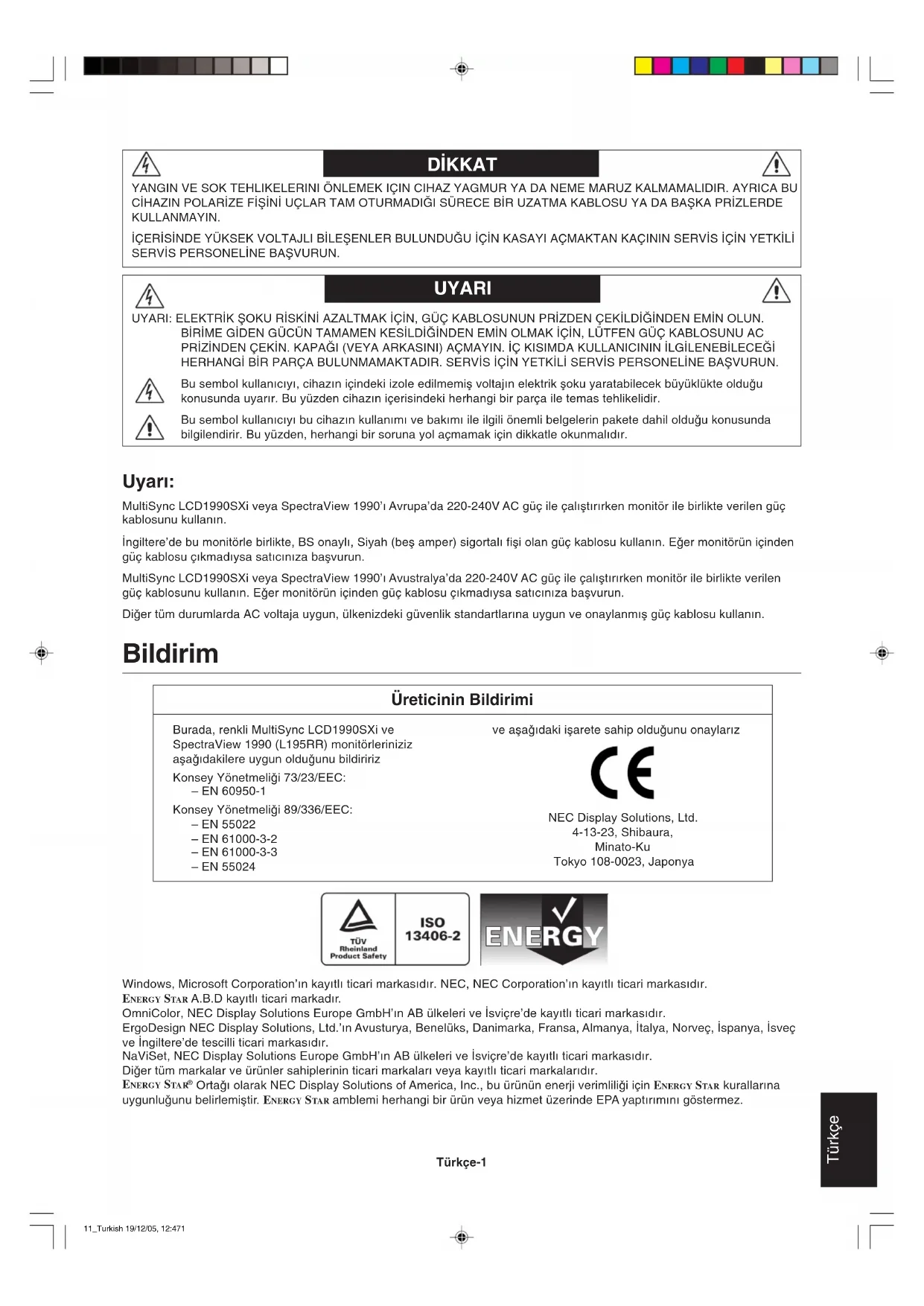

WARNING

UYARI: ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN, GÜÇ KABLOSUNUN PRİZDEN ÇEKİLDİĞİNDEN EMİN OLUN. BİRİME GİDEN GÜCÜN TAMAMEN KESİLDİĞİNDEN EMİN OLMAK İÇİN, LÜTFEN GÜÇ KABLOSUNU AC PRİZİNDEN ÇEKİN. KAPAĞI (VEYA ARKASINI) AÇMAYIN. İÇ KISIMDA KULLANICININ İLGİLENEBİLECEĞI HERHANGİ BİR PARÇA BULUNMAMAKTADIR. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

Bu sembol kullanıcıyı, cihazın içindeki izole edilmemiş voltajın elektrik şoku yaratabilecek büyüklükte olduğu konusunda uyarır. Bu yüzden cihazın içerisindeki herhangi bir parça ile temas tehlikelidir.

Bu sembol kullanıcıyı bu cihazın kullanımı ve bakımı ile ilgili önemli belgelerin pakete dahil olduğu konusunda bilgilendirir. Bu yüzden, herhangi bir soruna yol açmamak için dikkatle okunmalıdır.

Uyari:

MultiSync LCD1990SXi veya SpectraView 1990'1 Avrupa'da 220-240V AC güç ile çalıştırırken monitor ile birlikte verilen güç kablosunu kullanın.

İngiltere'de bu monitörle birlikte, BS onaylı, Siyah (beş amper) sigortalı fişi olan güç kablosu kullanın. Eğer monitörün içinden güç kablosu çıkmadıyla saticınıza başvurun.

MultiSync LCD1990SXi veya SpectraView 1990'ı Avustralya'da 220-240V AC güç ile çalıştırırken monitor ile birlikte verilen güç kablosunu kullanın. Eğer monitorün içinden güç kablosu çıkmadıysa satıcınıza başvurun.

Diğer tüm durumlarda AC voltaja uygun, ülkenizdeki güvenlik standartlarına uygun ve onaylanmış güç kablosu kullanın.

Bildirim

Üreticinin Bildirimi

Burada, renkli MultiSync LCD1990SXi ve

SpectraView 1990 (L195RR) monitorleriniziz

aşağıdakilere uygun olduğunu bildiririz

Konsey Yönetmeliği 73/23/EEC:

- EN 60950-1

Konsey Yönetmeliği 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

ve aşağıdaki işarete sahip olduğunu onaylarız

Windows, Microsoft Corporation' in kayıtlı ticari markasıdır. NEC, NEC Corporation' in kayıtlı ticari markasıdır.

ENERGY STAR A.B.D kayıtlı ticari markadır.

OmniColor, NEC Display Solutions Europe GmbH'ın AB ülkeleri ve İsviçre'de kayıtlı ticari markasıdır.

ErgoDesign NEC Display Solutions, Ltd.'in Avusturya, Benelüks, Danimarka, Fransa, Almanya, İtalya, Norveç, İspanya, İsveç ve İngiltere'de tescilli ticari markasıdır.

NaViSet, NEC Display Solutions Europe GmbH'ın AB ülkeleri ve İsviçre'de kayıtlı ticari markasıdır.

Diğer tüm markalar ve ürünler sahiplerinin ticari markaları veya kayıtlı ticari markalarıdır.

ENERGY STAR® Ortağı olarak NEC Display Solutions of America, Inc., bu ürünün enerji verimliliği için ENERGY STAR kurallarına uygunluğunu belirlemiştir. ENERGY STAR amblemi herhangi bir ürün veya hizmet üzerinde EPA yaptırimini göstermez.

İçindekiler

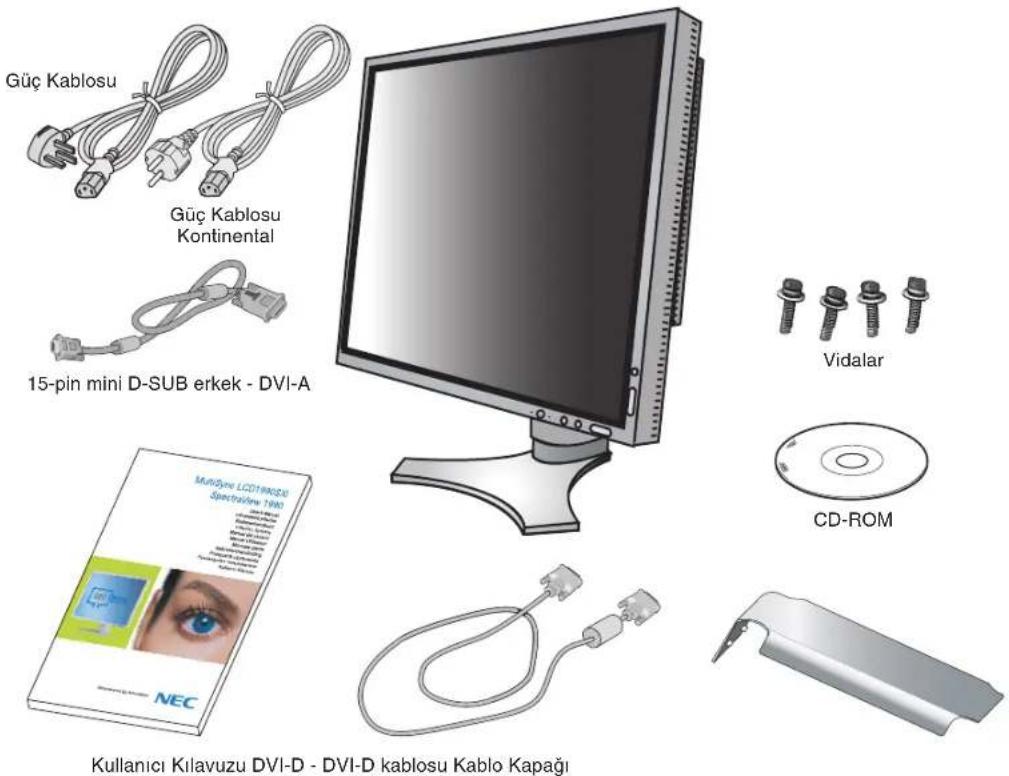

Yeni NEC monitor kutunuz* aşağıdakileri içermelidir:

• MultiSync LCD1990SXi veya SpectraView 1990 monitor, monitor destek ayağı
  • Güç Kablosu (Kıta AVrupası)
  • Güç Kablosu (İngiltere)
  • Video Sinyal Kablosu (15-pin mini D-SUB erkek DVI-A)
  • Video Sinyal Kablosu (DVI-D - DVI-D kablosuna)
• Kullanıcı Kilavuzu
• CD-ROM
• Kablo kapağı
• Vida (x 4) (monitörü esnek bir kola takmak için (sayfa 6))

NOT: Bu monitöre opsiyonel hoparlör takılabilir: "MultiSync Sound bar". Lütfen bayinizden sorun veya web sitemizden http://www.nec-display-solutions.com

* Monitörü taşımak veya bir yere göndermek için orjinal kutusunu ve ambalaj malzemesini saklamayı unutmayın.

Hızlı Başlama

LCD monitorü sisteminize bağlamak için, aşağıdaki talimatları izleyin:

1. Bilgisayarınızı kapatın.

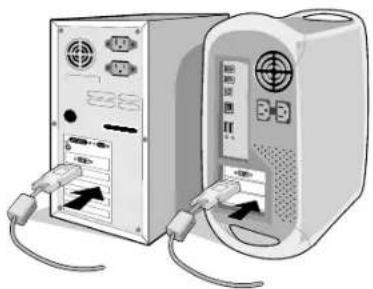

2. DVI dijital çıkışı PC veya MAC için: DVI sinyal kablosunu sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.1). Tüm vidaları sıkın.

Analog çıkışı PC için: Sinyal kablosunun 15-Pin mini D-SUB – DVI-A ucunu sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.2).

MAC İçin: Macintosh kablo adaptörünü bilgisayara bağlayın, daha sonra 15-pin mini D-SUB sinyal kablosunu Macintosh kablo adaptörüne bağlayın (Şekil B.1).

Macintosh Kablosu (dahil değil)

NOT: Bazı Macintosh sistemlerinde Macintosh kablo adaptörüne gerek yoktur.

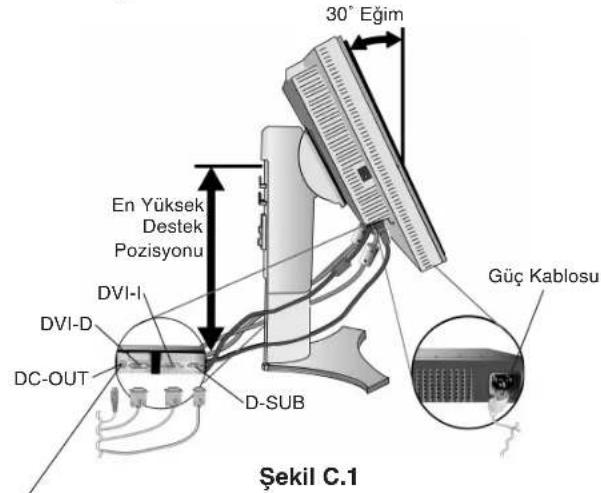

1. LCD paneli 30-derece açı ile kaldırmak ve en yüksek pozisyona getirmek için monitörün her iki yanında ellerinizle tutun (Şekil C.1).

2. Tüm kabloları uygun konnektörlere bağlayın (Şekil C.1).

NOT: Yanlış kablo bağlantıları düzensiz çalışmaya sebep olabilir, ekran kalitesine/LCD modül bileşenlerine zarar verebilir ve/veya modülün ömrünü kısaltabilir.

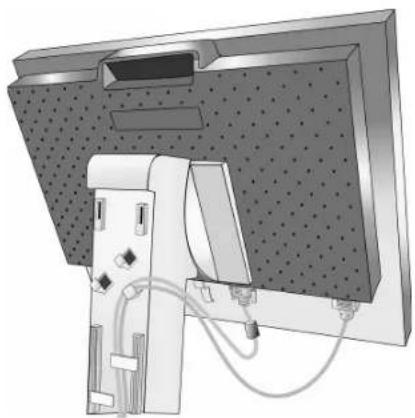

1. Kabloların düzenli olması için, bunları destek içerisindeki kablo yönetim sistemi içine yerleştirin.

D-Sub kablosunu (dahil değildir) ve güç kablosunu gösterilen özel kancalara yerleştirin (Şekil C.2).

DVI kablosunu ve 15-pin mini D-Sub DVI-A kablosunu kancalara gösterilen şekilde yerleştirin (Şekil C.3).

Monitörü Yatay modda kullanırken, DVI kablosunu ve 15-pin mini D-Sub DVI-A kablosunu kancalara gösterilen şekilde yerleştirin (Şekil C.4).

1. Tüm kabloların desteğe göre düz durumda olduğundan emin olun (Şekil C.3).

Lütfen eğimi ve ekranın dönmesini kontrol edin, kabloları topladığınızda monitor ekranını Kaldırın, İndirin.

30° Eğim En Yüksek Destek Pozisyonu DVI-I DVI-D DC-OUT D-SUB Güç Kablosu Şekil C.1

NEC opsiyonel ürün eki
Belirtilmemişse bu bağlayıcıyı kullanmayın

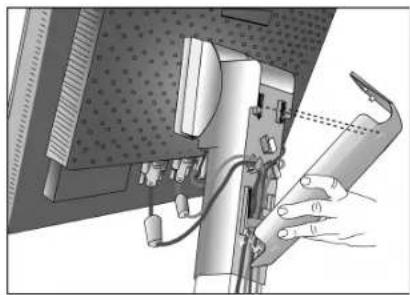

1. Kabloları sıkıca tutun ve kablo kapağını desteğe takın (Şekil D.1). Kablo kapağını çıkartın, kapağı Şekil D.2 de gösterilen şekilde kaldırın.
2. Güç kablosunun bir ucunu monitörün arkasındaki AC girişine, diğer ucunu da elektrik prizine takın.

NOT: Uygun AC güç kablosunun seçimi için lütfen bu kullanma kılavuzunun Uyarılar bölümüne bakın.

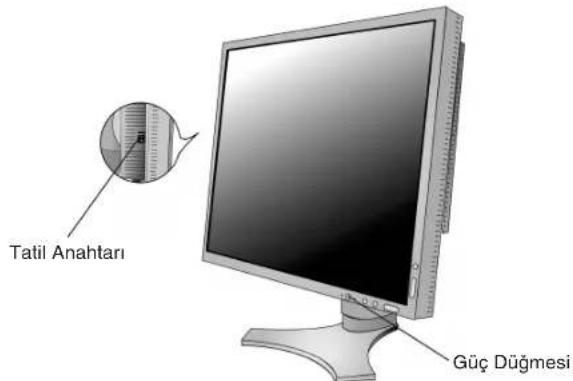

1. Monitörün sol tarafındani Tatil Anahtarı açık olmalıdır. Öndeki güç düğmesi ile monitörü (Şekil E.1) ve bilgisayarı açın.
   NOT: Tatil Anahtarı gerçek açık/kapalı anahtardır. Eğer bu anahtar KAPALI durumdaysa, monitor öndeki düğme kullanılarak açılamaz. Üst üste açıp kapamayın.
2. Dokunmadan otomatik ayar, zamanlamaların çoğu için, ilk başlangıştan sonra monitörü optimum ayarlarına ayarlar. Diğer ayarlar için aşağıdaki OSM kontrollerini kullanın.

• Auto Contrast (Otomatik Kontrast Ayarlama) (Sadece Analog Girişte)
- Auto Adjust (Otomatik Ayarlama) (sadece Analog girişte)

OSM kontrollerin tam tanımları için bu Kullanıc Kılavuzunun Kontroller bölümüne bakın.

NOT: Herhangi bir problemle karşılaştığınızda, bu Kullanıcı Kılavuzunun Sorun Giderme bölümüne bakın.

Tatil Anahtarı Güç Düğmesi

Şekil E.1
Türkçe-4

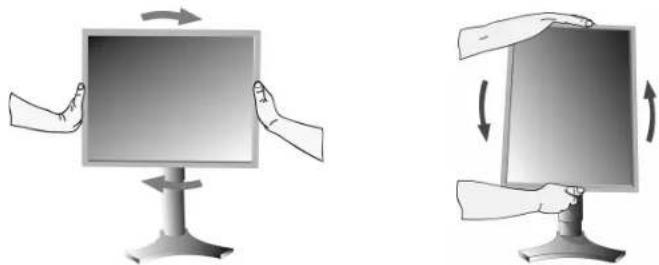

Monitör Ekranını Yükselt ve Alçalt

Monitör hem Dikey hem de Yatay konumda yükseltilip alçaltılabilir.

Ekranı yükseltmek veya alçaltmak için, ellerinizi monitorün her iki yanına koyun ve istediğiniz yüksekliğe getirin (Şekil RL.1).

NOT: Monitor ekranını yükseltir veya alçaltırken dikkatli olun.

Döndürmeden önce, ekran masaya çarpmasını veya parmaklarını zı sıkıştırmasını önlemek için en yüksek konuma yükseltilmelidir.

Ekranı yükseltmek için, ellerinizi monitorün her iki yanına koyun ve en yüksek konuma getirin (Şekil RL.1).

Ekranı döndürmek için, ellerinizi monitor ekranının her iki yanına koyun, Yatay'dan Dikey'e döndürmek için saat yönünde Dikey'den Yatay'a döndürmek için saat yönünün tersinde çevirin (Şekil R.1).

OSM menüsünü yatayla dikey arasında döndürmek için, "Kontroller" bölümüne bakın.

Monitör ekranını ellerinizle üst ve alt taraflarından tutarak eğimi arzu ettiğiniz şekilde ayarlayın (Şekil TS.1).

NOT: Monitör ekranının eğimini ayarlarken dikkat edin.

Açıklık

Monitör ekranını ellerinizle her iki yanından tutarak açıklığı arzu ettiğiniz şekilde ayarlayın (Şekil TS.2).

Montaj için Monitör Desteğini Çıkartın

Monitörü alternatif montaj amaçlarına hazırlamak için:

1. Tüm kabloları çıkarın.
2. Ellerinizi monitörün her iki yanına koyun ve en yüksek konuma getirin.
3. Monitörün yüzeyi aşağı gelecek şekilde aşındırıcı olmayan bir yüzey üzerine koyun (Şekil S.1).

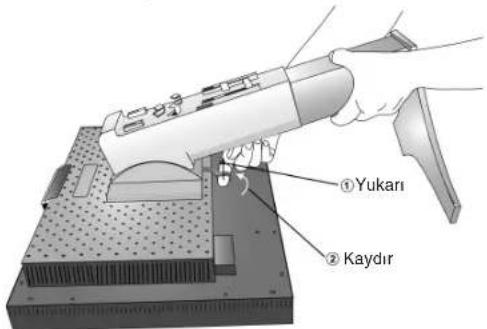

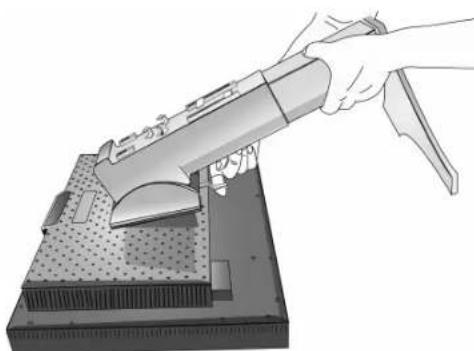

1. Bir elinizle üniteyi diğer elinizle Hızı Kaldırma Kolunu tutun. Hızlı Kaldırma Kolunu oklarla gösterilen yönde hareket ettirin (Şekil S.2).
2. Monitörden çıkartmak için desteğin alt tarafını kaldırın (Şekil S.3). Monitör artık alternatif metodla monte edilebilir. Desteği tekrar takmak için bu işlemin tersini yapın.

NOT: Sadece VESA uyumlu alternatif montaj metodu kullanın (100 mm aralık).

NOT: Monitör desteğini çıkartırken dikkat edin.

①Yukarı ②Kaydır

Şekil S.2

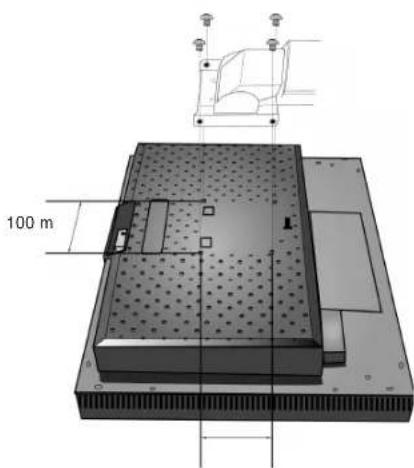

Bu LCD monitor esnek bir kol ile kullanılmak üzere tasarlanmıştır.

1. Desteği çıkartmak için, Montaj için Monitör Desteğini Çıkartma bölümündeki talimatları takip edin.
2. Desteğin çıkartılması ile sağlanan 4 vidayı kullanarak kolu monitöre takın (Şekil F.1).

Uyarı: Monitör ve ayağa zarar vermemek için montaj esnasında SADECE orijinal vidaları (4 adet) kullanın. Güvenlik gerekliliklerini yerine getirmek için monitörün ağırlığı göz önünde bulundurularak, monitör gerekli dengeyi sağlayabilecek bir kola monte edilmelidir. LCD monitör sadece onaylanmış bir kolla kullanılmalıdır (örn. GS işareti).

100 m

Şekil F.1
Türkçe-6

Kontroller

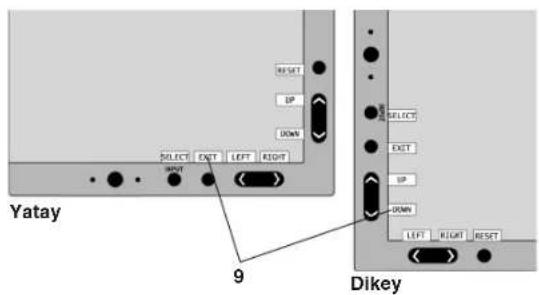

Monitörün ön kısmındaki OSM (Ekran Üstü Kontrol) kontrol düğmeleri aşağıdaki gibi çalışır:

OSM menüsüne erişim için kontrol düğmeleri (EXIT, LEFT, RIGHT, UP, DOWN) den birine basın. Sinyal girişini değiştirmek için, SELECT (SEÇ) düğmesine basın.

NOT: Sinyal girişini değiştirmek için OSM kapalı olmalıdır.

INPUT 1 2 3 4 5 6 8 7

1 Ambibright Sensör	Ortam aydınlatmasını algılayarak, monitörün çok daha keyifli izleme sağlayacak şekilde ayarlama yapmasını sağlar. Bu sensörün üzerini örtmeyin.
2 Güç	Monitörü açar ve kapatır.
3 LED	Gücün açık olduğunu gösterir.Gelişmiş OSM Kontrol menüsünde mavi ve yeşil arasında değiştirilebilir.
4 INPUT/SELECT (GİRİŞ/SEÇ)	OSM Kontrol menüsüne girer. OSM alt menüsüne girerOSM Kontrol menüsünde değilken giriş kaynağına değiştirir.
5 EXIT (ÇIKİŞ)	OSM menüsünden çıkar. OSM Kontrol menüsünden çıkar.
6 LEFT/RIGHT (SOL/SAĞ)	OSM Kontrol menüsünde sola veya sağa gider.
7 UP/DOWN (YUKARI/AŞAĞI)	OSM Kontrol menüsünde yukarı veya aşağı gider.
8 RESET/ROTATE OSM (SIFIRLA/OSM DÖNDÜR)	OSM'yi fabrikaya ayarlarına geri döndürür.OSM gösterilmediğinde basıldığında, OSM Kontrol menüsünü dikey ve yatay mod arasında değiştirir (CD-ROM sürümü Sayfa 22, Tag9 "OSM ROTATION" bakın).*
9 TUŞ KILAVUZU	Key Guide (Tuş Kılavuzu) OSM kontrol menüsüne erişildiğinde ekranda görülür.Key Guide (Tuş Kılavuzu) OSM kontrol menüsü döndürüldüğünde döner.

* "SOL/SAĞ" ve "YUKARI/AŞAĞI" düğmelerinin fonksiyonları OSM yönüne (yatay/dikey) göre değişebilir.

Parlaklık/Kontrast Kontrolleri

BRIGHTNESS (PARLAKLIK)

Ekrandaki görüntüyu ve arka fon parlaklığını ayarlar.

CONTRAST (KONTRAST)

Arka fona bağlı olarak görüntü parlaklığını ayarlar.

AUTO CONTRAST (OTOMATİK KONTRAST) (Sadece analog girişte)

Standart olmayan video girişleri için görüntüyü ayarlar.

ECO MODE

Parlaklık seviyesini düşürerek sarf edilen güç miktarını azaltır.

1: Parlaklığı %25 azaltır.

2: Parlaklığı %50 azaltır.

CUSTOM (KULLANICI TANIMLI): Parlaklık seviyesini kullanıcı tarafından belirlenen seviyeye düşürür.

Özel ayar talimatları için Gelişmiş OSM menüsüne bakın.

AUTO BRIGHTNESS (OTOMATİK PARLAKLIK AYARLAMA)

Auto Brightness (Otomatik Parlaklık) için üç ayar vardır.

OFF (KAPALI): Fonksiyonu yok.

1: Ortamdaki aydınlık seviyesini algılayarak parlaklığı otomatik olarak ayarlar ve monitörü en iyi BRIGHTNESS ayarına getirir ^*1 .

2: Beyaz ekran alanına bağlı olarak parlaklığı en iyi PARLAKLIK değerine otomatik olarak ayarlar. Ortam aydınlik sensörünün (Ambibright sensör) fonksiyonu yoktur.

NOT: Ortam aydınlık sensörünün (Ambibright sensör) üstünü kapatmayın.

*1: "Auto Brightness" hakkındaki eksiksiz bilgi için lütfen Sayfa 25'e bakın (CD-ROM Sürümü).

BLACK LEVEL (SİYAH SEVIYESI)

Siyah düzeyini ayarlar.

Auto Adjust (Otomatik Ayarlama) (Sadece Analog girişte)

Görüntü konumunu, Yatay Boyut ayarı ve İnce ayarı otomatik olarak ayarlar.

Image Controls (Görüntü Kontrolleri)

LEFT/RIGHT (SOL/SAĞ)

LCD ekran alanındaki Yatay Görüntü Konumunu kontrol eder.

DOWN/UP (AŞAĞI/YUKARI)

LCD ekran alanındaki Dikey Görüntü Konumunu kontrol eder.

H.SIZE (V.SIZE) (YATAY BOYUT (DİKEY BOYUT)) (Sadece Analog girişte)

Bu ayarı arttırarak ya da azaltarak yatay boyutu ayarlar.

Eğer "Otomatik Ayar" fonksiyonu tatmin edici bir görüntü ayarı sağlamazsa, "Yatay Boyut" (veya Dikey Boyut) (nokta saati) ayarı kullanılarak daha ileri ayar yapılabilir. Bunun için Moiré test deseni kullanılabilir. Bu fonksiyon resmin genişliğini etkileyebilir. Görüntüyü ekranın ortasına getirmek için Sol/Sağ Menüsünü kullanın. Eğer Yatay Boyut (veya Dikey Boyut) yanlış kalibre edilmişse, sonuç sol taraftaki çizim gibi olacaktır. Görüntü homojen olmalıdır.

H.SIZE (Yatay Boyut) değeri vanlısken.
H.SIZE (Yatay Boyut) değeri geliştirilmişken.
H.SIZE (Yatay Boyut) değeri doğruyken.

FINE (İNCE) (Sadece Analog girişte)

Bu ayarı arttırarak ya ada azaltarak odaklanmayı, netliği ve görüntü dengesini geliştirir.

Eğer "Otomatik Ayar fonksiyonu" ve "Yatay Boyut" fonksiyonu tatmin edici bir görüntü ayarı sağlamazsa, "Fine" (ince ayar) fonksiyonu ile ince ayar yapılabilir.

Bunun için Moiré test deseni kullanılabilir. Eğer İnce Ayar yanlış kalibre edilmişse, sonuç sol taraftaki çizim gibi olacaktır. Görüntü homojen olmalıdır.

FINE (İnce) değeri yanlışken. FINE (İnce) değeri doğruyken.

Türkçe-8

AUTO FINE (OTOMATİK HASSAS) (sadece Analog girişte)

Bu fonksiyon sinyal durumundaki değişiklik için "FINE" ayarını otomatik ve periyodik olarak ayarlar. Bu fonksiyon yaklaşık olarak her 33 dakikada bir veya sinyal zamanlamasında değişiklik algılandığında ayarlar.

EXPANSION (GENİŞLETME)

Zoom metodunu ayarlar.

FULL (TAM): Görüntü çözünürlüğe bakılmaksızın 1280 x 1024'e ayarlanır.

ASPECT (ORAN): Görüntü oran değiştirilmeden genişletilir.

OFF (KAPALI): Görüntü genişletilmez.

CUSTOM (KULLANICI TANIMLI): Detaylı talimatlar için bu kullanıcı kılavuzunun ADVANCED OSM Kontrolleri menüsü bölümüne bakın.

Color Control Systems (Renk Kontrol Sistemleri)

Renk Kontrol Sistemleri: Yedi önceden belirlenmiş renk düzeni istenilen renk ayarını seçer (sRGB, NATIVE ve PROGRAMLANABİLİR renk ayarları standarttır ve değiştirilemez).

1, 2, 3 ve 5: Seçilene bağlı olarak Renk İsıSİ, Kırmızı, Sarı, Yeşil, Turkuaz, Magenta ve Satürasyonu arttırır veya azaltır. Renkteki değişim ekranda görülür ve yön (azaltma veya arttırma) renk çubukları üzerinde gösterilir.

NATIVE, sRGB: LCD panel tarafından gösterilen ayarlanamaz orijinal renktir.

PROGRAMMABLE (PROGRAMLANABİLİR): Yüklenilen uygulama yazılımı ile ayarlanan renk tonu yansıtıılır.

NOT: Kötü resim ayarını sıfırlamak için, "EXIT" ve "SELECT" düğmelerine aynı anda basarken öndeki güç düğmesi ile monitorü açın.

Araçlar 1

Bu fonksiyon tüm zamanlamalarda dijital olarak temiz görüntüler sağlayabilir. Tercihinize göre keskin veya yumuşak görüntüler elde etmek için sürekli olarak ayarlanabilir ve farklı zamanlamalar için bağımsız olarak ayarlanır.

DVI SELECTION (DVI SEÇİMİ)

Bu fonksiyon DVI giriş modunu seçer (DVI-I). DVI seçimi değiştirildiğinde, bilgisayar yeniden başlatılmalıdır.

AUTO (OTOMATİK): DVI-D - DVI-D kablosu kullanılarak, DVI SEÇIMI DIJITAL olur. D-SUB - DVI-D kablosu kullanılarak, DVI SEÇIMI ANALOG olur.

DIGITAL (DİJİTAL): DVI dijital giriş mevcut.

ANALOG: DVI analog giriş mevcut.

NOT: Dijital çıkışı MAC için: MAC'i açmadan önce, DVI sinyal kablosu monitorün DVI-I bağlayıcısına takıldığında (DVI-I), DVI Input (DVI Giriş) modu OSM'nin "DVI SELECTION" (DVI SEÇİMİ) kısmında "SELECT" (SEÇ) düğmesine daha sonrada "CONTROL" (KONTROL) düğmesine basılarak dijitale ayarlanmalıdır. Aksi takdirde MAC açılmaz.

NOT: Kullanılan bilgisayara ve ekran kartına bağlı olarak veya başka bir video sinyal kablosu bağlandığında, bu fonksiyon çalışmayabilir.

VIDEO DETECT (VIDEO ALGILA)

Birden fazla bilgisayar bağlı olduğunda video algılama metodunu seçer.

FIRST (İLK): Video girişi "FIRST" (İLK) moduna getirilmelidir. Mevcut video giriş sinyali olmadığında, monitör diğer video giriş bağlantı noktasından video sinyali arar. Eğer diğer bağlantı noktasında video giriş sinyali varsa, monitör video kaynak giriş bağlantı noktasını otomatik olarak yeni bulunan kaynağa değiştirir. Mevcut video kaynağı varken monitor diğer video sinyallerine bakmayacaktır.

LAST (SON): Video girişi "LAST" (SON) moduna getirilmelidir. Monitör mevcut kaynaktan sinyal gösterirken monitöre yeni ikinci bir kaynak bağlanırsa, monitör otomatik olarak yeni video kaynağına geçecektir. Mevcut video giriş sinyali olmadığında, monitör diğer video giriş bağlantı noktasından video sinyali arar. Eğer diğer bağlantı noktasında video giriş sinyali varsa, monitör video kaynak giriş bağlantı noktasını otomatik olarak yeni bulunan kaynağa değiştirir.

NONE (YOK): Monitör, diğer video giriş bağlantı noktasını monitor açılincaya kadar aramaz.

OFF TIMER (Kapanma Zamanlayıcı)

Kullanıcı önceden belirlenmiş bir zaman dilimi seçtiğinde monitor otomatik olarak kapanır. Kapatmadan önce ekranda, kullanıcıya kapatmayı 60 dakika geciktirmek isteyip istemediklerini soran bir mesaj görüntülenir. Kapatma süresini geciktirmek için OSM düğmelerinden birine basın.

IPM

Intelligent Power Manager belirli bir süre aktivite olmadığı takdirde monitörün güç tasarruf moduna girmesini sağlar. IPM üç ayara sahiptir.

OFF (KAPALI): Giriş sinyali kaybolduğunda monitor güç tasarruf moduna girmez.

STANDARD: Giriş sinyali kaybolduğunda monitor güç tasarruf moduna otomatik olarak girer.

OPTION (SEÇENEK): Çevredeki ışık kullanıcı tarafından belirlenen seviyenin altına indiğinde monitor güç tasarruf moduna otomatik olarak girer. Seviye Advanced OSM Control menüsünde etiket 7 ile ayarlanabilir.

Güç tasarruf modundayken, monitörün önündeki LED turuncu yanar. Güç tasarruf modundayken, normale dönmek için POWER ve SELECT dışında ön düğmelerden herhangi birine basın.

Ortam ışığı normal seviyeye geldiğinde, monitor otomatik olarak normal moda döner.

COLORCOMP

Bu fonksiyon beyaz düzgünlük seviyesindeki küçük oynamaları ve aynı zamanda ekranın görüntü alanında olabilecek renk sapmalarını elektronik olarak dengeler. Bu sapmalar LCD panel teknolojisinin karakteristigidir. Bu fonksiyon rengi geliştirirken ekranın luminans düzgünlüğünü dengeler.

NOT: COLORCOMP özelliğinin kullanımı ekranın toplam pik luminansını azaltır. Eğer ekranın düzgünlük performansında daha fazla aydınlatma isteniyorsa, COLORCOMP kapatılmalıdır.

MENÜ Araçları

LANGUAGE (DİL)

OSM kontrol menüleri sekiz dildedir.

OSM LEFT/RIGHT (OSM SOL/SAĞ)

OSM kontrol görüntünsünün ekranınızın neresinde belirmesini istediğinizi seçebilirsiniz. OSM konumunu seçmek OSM kontrol menüsünün konumunu sol veya sağ şeklinde manuel olarak ayarlamanıza imkan verir.

OSM DOWN/UP (OSM AŞAĞI/YUKARI)

OSM kontrol görüntüünün ekranınızın neresinde belirmesini istediğinizi seçebilirsiniz. OSM konumunu seçmek OSM kontrol menüsünün konumunu aşağı veya yukarı şeklinde manuel olarak ayarlamanıza imkan verir.

OSM TURN OFF (OSM KAPATMA)

OSM kontrol menüsü kullanımda olduğu sürece açık kalacaktır. OSM Turn Off (Kapatma) alt menüsünde, OSM kontrol menüsünün kapatılması için monitörün son düğmeye dokunulduktan sonra ne kadar bekleyeceğini seçebilirsiniz. Önceden ayarlanmış seçenekler, 5 saniyelik artışlarla 10-120 saniye arasındadır.

OSM LOCK OUT (OSM KİLITLEME)

Bu kontrol tüm OSM kontrol fonksiyonlarına erişimi tamamen kilitler. OSM kontrollerini kilitleme modundayken kullanmaya çalışırsanız, OSM kontrollerinin kilitli olduğunu bildiren bir ekran belirir.

Dört tip OSM KİLİTLEME vardır:

PARLAKLIK ve KONTRAST kontrolü ile OSM KİLITLEME OSM Lock Out (OSM Kilitleme) fonksiyonunu aktive etmek için, SELECT (Seç) düğmesine basıp sonra "UP" düğmesine basarak her ikisini basılı tutun. OSM Lockout (OSM Kilitleme) devre dışı bırakmak için, OSM menüsündeyken SELECT (SEÇ) düğmesine basıp sonra "UP" düğmesine basarak her ikisini basılı tutun. BRIGHTNESS (PARLAKLIK) ve CONTRAST (KONTRAST), lock out (kilitleme) modundayken ayarlanabilir.

Hiçbir kontrol olmadan OSM KİLITLEME: OSM Lock Out (OSM Kilitleme) fonksiyonunu aktive etmek için, SELECT (Seç) düğmesine basıp sonra "Sağ" düğmesine basarak her ikisini basılı tutun. OSM Lockout (OSM Kilitleme) devre dışı bırakmak için, OSM menüsündeyken SELECT (SEÇ) düğmesine basıp sonra "Sağ" düğmesine basarak her ikisini basılı tutun. Lock out (kilitleme) modundayken hiçbir kontrol ayarlanamaz.

PARLAKLIK (sadece) kontrolü ile OSM KİLİTLEME OSM Lock Out (OSM Kilitleme) fonksiyonunu aktive etmek için, SELECT (Seç) düğmesine basıp sonra “Aşağı” ve “Sol” düğmelerine basarak her ikisini basılı tutun. OSM Lockout (OSM Kilitleme) devre dışı bırakmak için, OSM menüsündeyken SELECT (SEÇ) düğmesine basıp sonra “Aşağı” ve “Sol” düğmelerine basarak her ikisini basılı tutun. Lock out (kilitleme) modundayken BRIGHTNESS (PARLAKLIK) ayarlanabilir.

CUSTOM (KULLANICI TANIMLI): Advanced OSM Menu bakın.

OSM TRANSPARENCY (OSM ŞEFFAFLIĞI)

OSM menüsünün şeffaflığını ayarlar.

OSM COLOR (OSM RENK)

"Tag window frame color", "Item select color" ve "Adjust window frame color" Kırmızı, Yeşil, Mavi veya Gri olarak değiştirilebilir.

RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK HATIRLATICI)

En iyi çözünürlük 1280 x 1024'dir. Eğer ON (AÇIK) seçili ise 30 saniye sonra ekranda size çözünürlüğün 1280 x 1024 olmadığını bildiren bir mesaj belirecektir.

HOT KEY (KESTİRME TUŞ)

Parlaklık ve kontrastı doğrudan ayarlayabilirsiniz. Bu fonksiyon ON (Açık) olarak ayarlandığında, OSM menü kapalıyken parlaklığı "Sol" veya "Sağ", kontrastı "Yukarı" veya "Aşağı" ile ayarlayabilirsiniz. Standart OSM'ye EXIT düğmesi ile erişilebilir.

FACTORY PRESET (FABRIKA AYARLARI)

Factory Preset (Fabrika Ayarları) seçmek tüm OSM kontrol ayarlarını (BRIGHTNESS, CONTRAST, ECOMODE, AUTO BRIGHTNESS, BLACK LEVEL, Görüntü Kontrolleri, Renk Kontrol Sistemleri, SHARPNESS, OFF TIMER, IPM, OSM LEFT/RIGHT, OSM DOWN/UP, OSM TURN OFF, OSM TRANSPARENCY) fabrika ayarlarına döndürmenizi sağlar. Ayarları tek tek sıfırlamak için, sıfırlamak istediğiniz kontrolü vurgulayıp RESET (SIFIRLA) düğmesine basın.

Bilgi

Mevcut görüntü çözünürlüğü ve önceden belirlenmiş zamanlama dahil olmak üzere teknik veriler, yatay ve dikey frekanslar hakkında bilgi sağlar. Monitörünüzün model ve seri numarasını gösterir.

OSM Warning (OSM Uyarısı)

OSM Warning (OSM Uyarısı) menüleri Exit (Çıkış) düğmesine basıldığında kaybolur.

NO SIGNAL (SİNYAL YOK): Bu fonksiyon Yatay veya Dikey Sync Sinyali olmadığında bir uyarı verir. Güç açıldığında veya giriş sinyalinde bir değişim olduğunda, No Signal (Sınyal Yok) penceresi belirir.

RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK HATIRLATICI): Bu fonksiyon en iyi çözünürlükte kullanmayı hatırlatır. Güç açıldığında veya giriş sinyalinde bir değişim olduğunda ya da video sinyali uygun çözünürlükte değilse, Resolution Notifier (Çözünürlük Hatırlatıcı) penceresi açılır. Bu fonksiyon TOOL (ARAÇLAR) menüsünden kapatılabilir.

OUT OF RANGE (ARALIK DIŞI): Bu fonksiyon en iyi çözünürlük ve yenilenme oranı ile ilgili tavsiye verir. Güç açıldığında veya giriş sinyalinde bir değişim olduğunda ya da video sinyali uygun zamanlamaya sahip değilse, Out Of Range (Aralık Dışı) menüsü belirir.

NOT: Eğer "CİNGE DVI SELECTION" (DVI SEÇİMİ DEĞİŞTİR) görüntülenirse DVI SELECTION (DVI SEÇİMİ) ne geçin.

İleri kullanıcı menüsü için "Ek"e bakın.

Tavsiye edilen kullanım

Güvenlik Uyarıları ve Bakım

LCD RENKLİ MONITÖRÜ KURARKEN VE KULLANIRKEN EN İYİ PERFORMANS İÇİN LÜTFEN AŞAĞIDAKİ NOKTALARA DİKKAT EDİN:

• MONİTÖRÜ AÇMAYIN. İç kısımda kullanıcıının ilgilenebileceği herhangi bir parça bulunmamaktadır ve kapağı açmak ya da çıkartmak sizi ciddi şok tehlikeleri veya diğer risklere maruz bırakabilir. Tüm bakım işleri için yetkili servis elemanlarına başvurun.
• Kasaya herhangi bir sıvı dökmeyin ya da monitörünüzü su yakınında kullanmayın.
• Tehlikeli voltaj noktalarına temas ederek, zararlı ya da öldürücü olabileceği veya elektrik şoku, yangın ya da cihaz arızasına yol açabileceği için kasadaki yuvalara herhangi bir cisim sokmayın.
• Güç kablosu üzerine ağır cisimler koymayın. Kablodaki hasar şok ya da yangına yol açabilir.
• Monitörün düşmesine ve ciddi şekilde hasar görmesine sebep olabileceği için bu ürünü eğimli ya da dengesiz taşıyıcı, stand veya masa üzerine yerleştirmeyin.
• Monitörün üzerine herhangi birşey koymayın ve monitörü dışarıda kullanmayın.
• LCD monitorün içindeki florasan tüpün içinde civa bulunmaktadır. Bu tüpü atmanız gerektiğiinde lütfen belediyenizin yönetmelik ve kurallarına uyun.
  • Güç kablosunu kivirmayın.
• Monitörü yüksek sıcaklıkta, nemli, tozlu ya da yağlı alanlarda kullanmayın.
• Monitörün üzerindeki havalandırmayı kapatmayın.
• Eğer monitor veya camı kırılırsa sıvı kristal ile temas etmeyin ve dikkatli olun.

Aşağıdaki durumlarda, monitörünüzü hemen fişten çekin ve servis için yetkili servis personeline başvurun.

• Güç kaynağı kablosu ya da fışı hasar gördüğüünde.
• Eğer monitorün üstüne sıvı döküldüyse veya içine herhangi bir nesne düştüyse.
• Eğer monitor yağmur veya suya maruz kaldıysa.
• Eğer monitor düştüyse veya kasası hasar gordüyse.
• Eğer monitor kullanım talimatlarını takip etmenize rağmen normal çalışmıyorsa.

UYARI

• Isının düzgün olarak dağılıması için, monitörün etrafında yeterli havalandırma alanı olmasına dikkat edin. Havalandırma boşluklarını kapatmayın ya da monitörü radyatör veya diğer ısı kaynaklarının yakınına yerleştirmeyin. Monitörün üzerine hiçbir şey koymayın.
• Güç kablosu bağlayıcısı, sistemi güç kaynağından ayırmanın birincil yoludur. Monitör, kolayca erişilebilen bir prize yakın olarak kurulmalıdır.
• Taşırken dikkatli olun. Ambalajı taşıma için saklayın.

Görüntü Sabitliği: Görüntü sabitliği, önceki görüntünün artık veya "hayalet" görüntüsünün ekranda görünür kalmasıdır. CRT monitorlerden farklı olarak, LCD monitorlerde görüntü sabitliği kalıcı değildir, ancak sabit görüntülerin uzun süre görüntülenmesinden kaçınılmalıdır.

Bunu düzeltmek için, monitörü önceki görüntü'nın kaldığı süre kadar kapalı tutun. Örneğin, eğer görüntü monitörde bir saat kaldıysa ve görüntü'nün "hayaleti" hala duruyorsa, monitör görüntü'nün silinmesi için bir saat kapalı kalmalıdır.

NOT: Tüm kişisel görüntüleme aygıtlarında olduğu gibi, NEC DISPLAY SOLUTIONS ekran boş kaldığında düzenli aralıklarla ekran koruyucuların kullanımını veya kullanılmadığında monitörün kapatılmasını tavsiye eder.

MONİTÖRÜN DOĞRU YERLEŞTİRİLMESİ VE AYARLANMASI GÖZ, OMUZ VE BOYUN AĞRILARINI AZALTABİLİR. MONİTÖRÜNÜZÜ YERLEŞTİRİKEN AŞAĞIDAKİLERE DİKKAT EDİN:

• En iyi performans için 20 dakika ısınmasını bekleyin.
• Monitörün yüksekliğini ekran göz seviyesinde veya biraz altında olacak şekilde ayarlayın. Ekranın ortasına bakarken gözleriniz çok hafif aşağıya doğru bakmalıdır.
• Monitör gözlerinize 40 cm'den yakın ve 70 cm'den uzak olmamalıdır. En iyi mesafe 50 cm'dir.
• Gözlerinizi periyodik olarak en az 20 feet. uzaktaki bir nesneye odaklayarak dinlendirin. Sık sık göz kırpın.
• Parlama ve yansımları en aza indirmek için monitörü pencere ve diğer ışık kaynaklarına 90° açı ile yerleştirin. Monitörün eğimini ayarlayarak tavan ışıklarının ekranınıza yansımasını engelleyin.
• Eğer ışık yansımaları ekranınızı görmeyi zorlaştırıyorsa, parlama engelleyici filtre kullanın.

• LCD monitörün yüzeyini tiftiksiz, aşındırıcı olmayan bir bez ile temizleyin. Temizleme solüsyonları veya cam temizleyici kullanmayın!
• Okunabilirliği arttırmak için monitorün parlaklık ve kontrast kontrollerini ayarlayın.
• Ekrana yakın bir döküman tutucu kullanın.
• Yazarken kafanızı döndürmeyi en aza indirmek için, daha fazla baktığınız neyse (ekran veya referans materyal) tam önünüzde bulundurun.
• Görüntü sabitlenmesini engellemek için (görüntü sonrası efektleri) monitörde sabit desenleri uzun süre görüntülemekten kaçının.
• Düzenli göz kontrolü yaptırın.

Ergonomi

Maksimum ergonomik fayda sağlamak için aşağıdaki tavsiye ederiz.

• Arka fondaki tram kayboluncaya kadar parlakılığı ayarlayın.
• Kontrast kontrolünü maksimum ayarına getirmeyin.
• Standart sinyallerle belirlenmiş Boyut ve Konum kontrollerini kullanın.
• Önceden belirlenmiş Renk Ayarlarını kullanın.
• Dikey yenilenme oranı 60 Hz. den yüksek olan titreşimsiz sinyaller kullanın.

- Görülmesi zor olacağı ve yetersiz kontrast yüzünden göz yorgunluğuna sebep olabileceği için koyu arka fon üzerinde birincil renk maviyi kullanmayın.

LCD Paneli Temizleme

• Likid kristal ekran toz ve kir ile kaplandığında, yumuşak bir bez ile hafifçe silin.
• LCD paneli sert malzeme ile ovmayın.
• Lütfen LCD yüzeyine basınç uygulamayın.
• Lütfen OA temizleyici kullanmayın, LCD yüzeyinde bozulma veya renk solmasına sebep olacaktır.

Kabinin Temizlenmesi

• Güç kablosunu çekin
  • Kabini yumuşak bir bez ile silin
• Kabini silmek için, bezi doğal deterjan ve su ile ıslatın, kabini silin ve kuru bez ile kurulayın.

NOT: Kabin yüzeyinde bir çok plastik kullanılmıştır. Benzen, tiner, alkalin deterjan, alkollü deterjanlar, cam temizleyici, pasta, cila temizleyici, sabun tozu veya böcek ilacı kullanmayın. Kabine kauçuk veya vinil ile uzun süre dokunmayın. Bu tür sıvılar ve kumaşlar boyanın bozulmasına, çatlamasına veya soyulmasına sebep olabilir.

Türkçe-14
