NÁVOD K OBSLUZE SpectraView 1990p NEC

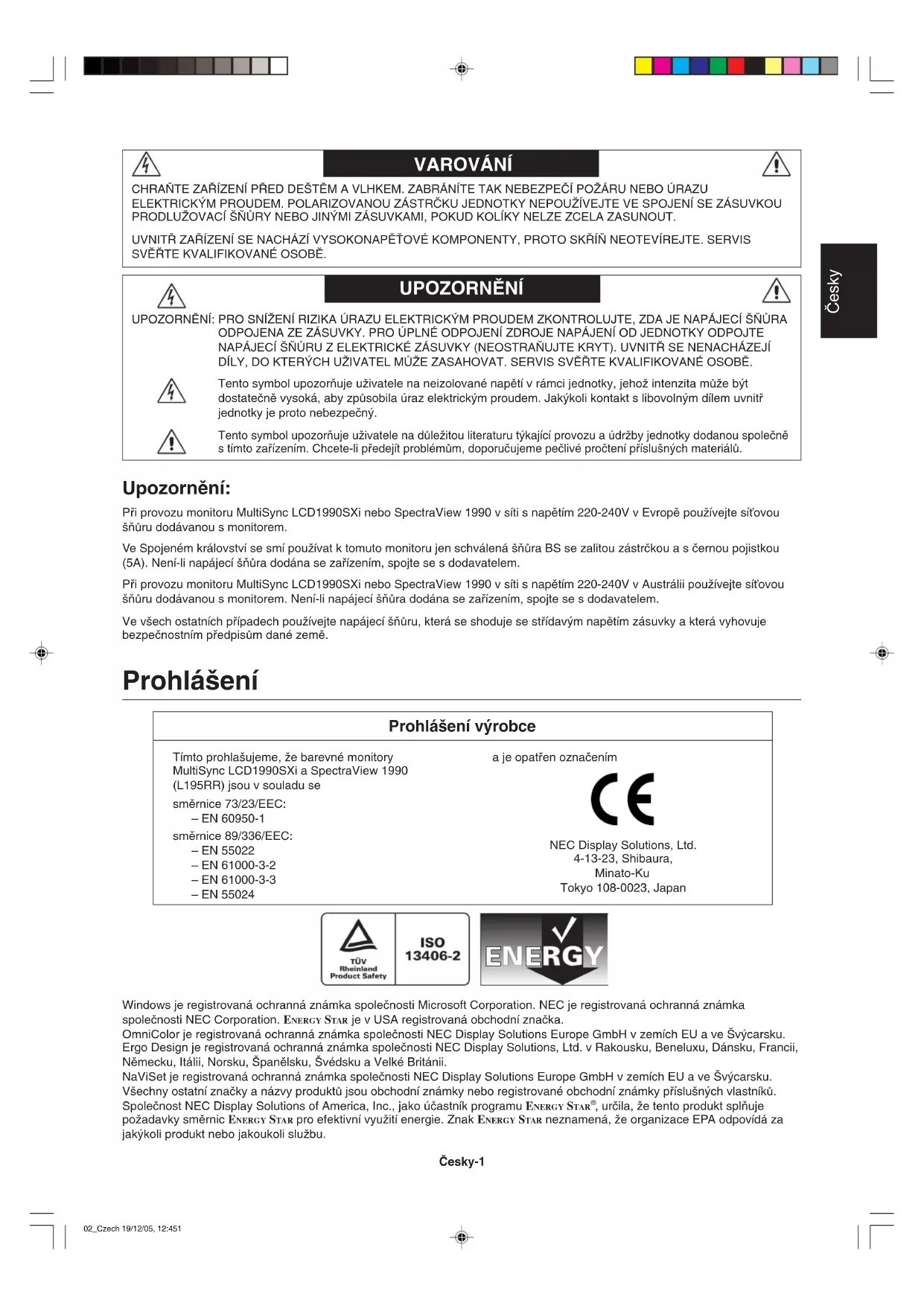

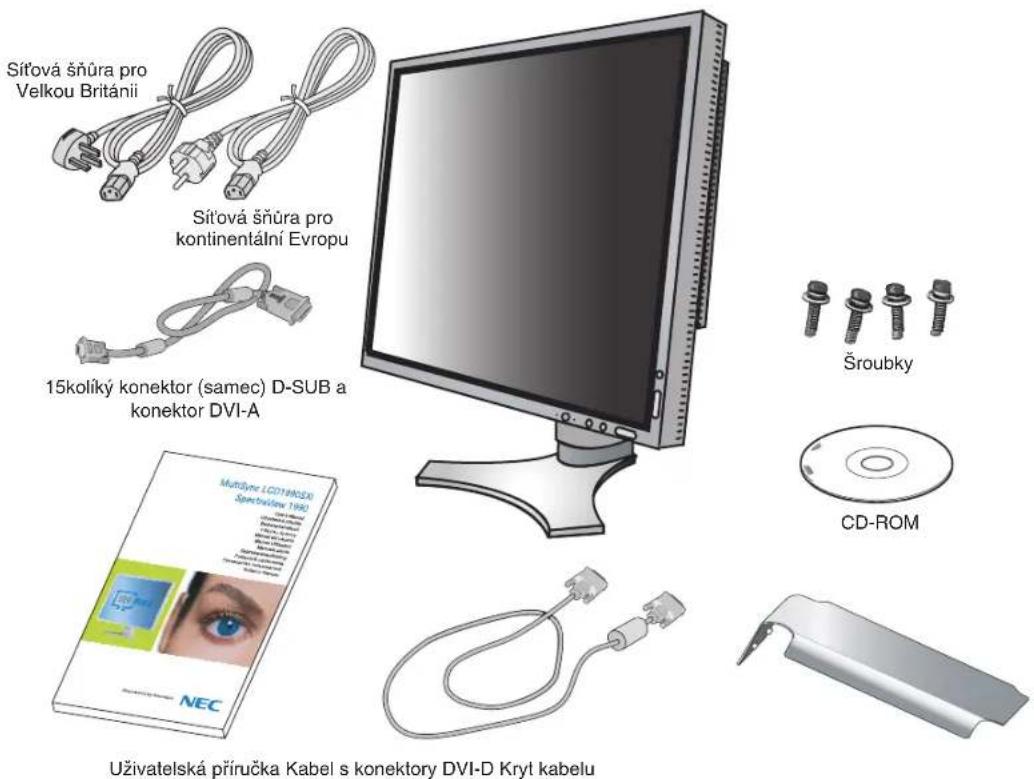

, urãila, Ïe tento produkt splÀuje poÏadavky smûrnic ENERGY STAR pro efektivní vyuÏití energie. Znak ENERGY STAR neznamená, Ïe organizace EPA odpovídá za jak˘koli produkt nebo jakoukoli sluÏbu. 02_Czech 19/12/05, 12:451âesky-2 Obsah Krabice* s monitorem NEC obsahuje následující poloÏky:

• monitor MultiSync LCD1990SXi nebo SpectraView 1990 s podstavcem umoÏÀujícím otoãení ve vodorovném a svislém smûru, sklápûní a úpravu v˘‰ky,

• síÈová ‰ÀÛra (kontinentální Evropa),

• síÈová ‰ÀÛra (Velká Británie),

• kabel pro obrazov˘ signál (s 15kolíkov˘m miniaturním konektorem D-SUB a konektorem DVI-A),

• kabel pro obrazov˘ signál (konektor DVI-D a DVI-D),

• uÏivatelská pfiíruãka,

• 4 ‰roubky pro upevnûní monitoru k ohebnému rameni (str. 6). SíÈová ‰ÀÛra pro kontinentální Evropu UÏivatelská pfiíruãka Kabel s konektory DVI-D Kryt kabelu CD-ROM 15kolík˘ konektor (samec) D-SUB a konektor DVI-A

• roubky SíÈová ‰ÀÛra pro Velkou Británii

• PÛvodní karton a balicí materiál si uschovejte pro pfiípadnou pfiepravu monitoru. POZNÁMKA: Tento monitor muÏe b˘t vybaven doplnkov˘mi reproduktory: “MultiSync sound bar”. Informace vám poskytne prodejce nebo nav‰tivte stránku http://www.nec-display-solutions.com 02_Czech 19/12/05, 12:452âesky âesky-3 Obrázek C.1 Obrázek C.2 Nejvy‰‰í pozice podstavce POZNÁMKA: U nûkter˘ch poãítaãÛ Macintosh není nutné pouÏívat tento kabelov˘ adaptér.

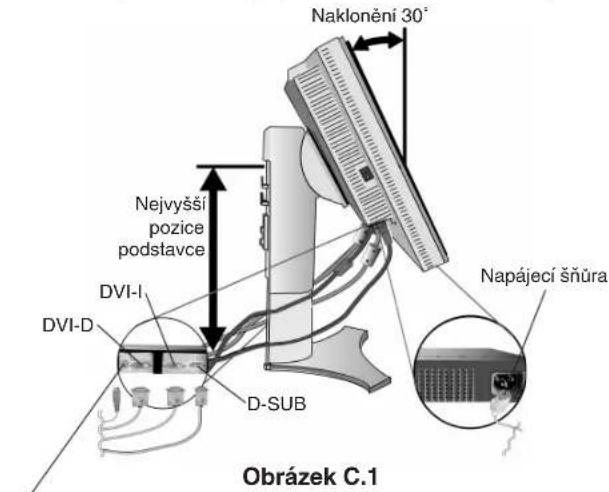

3. Uchopte monitor za obû strany a naklopte jej o 30 stupÀÛ nahoru a zvednûte do nejvy‰‰í polohy (obrázek C.1).

4. Pfiipojte v‰echny kabely k pfiíslu‰n˘m konektorÛm (obrázek C.1).

POZNÁMKA: Nesprávné pfiipojení kabelÛ mÛÏe zpÛsobit nestandardní fungování, sníÏení kvality obrazu nebo po‰kození zobrazovacích souãástek modulu LCD a mÛÏe zkrátit Ïivotnost modulu.

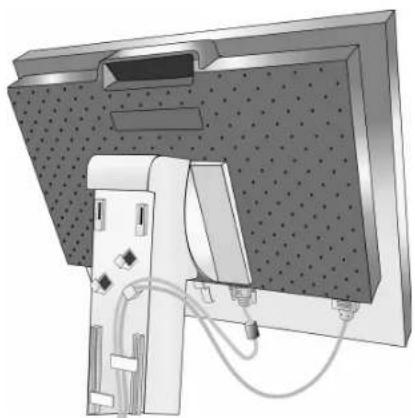

5. Aby kabely nepfiekáÏely, zasuÀte je za úchyty, které jsou souãástí podstavce.

ZasuÀte kabel D-Sub (není souãástí dodávky) a napájecí ‰ÀÛru do urãen˘ch úchytÛ (obrázek C.2). ZasuÀte kabel DVI a 15kolíkov˘ kabel D-Sub–DVI-A do úchytÛ (obrázek C.3). Pfii pouÏití monitoru na v˘‰ku zasuÀte kabel DVI a 15kolíkov˘ kabel D-Sub–DVI-A do úchytÛ podle obrázku (obrázek C.4).

6. V‰echny kabely musí pfiiléhat k podstavci (obrázek C.3).

Po manipulaci s kabely upravte svislou a horizontální polohu monitoru. Napájecí ‰ÀÛra Naklonûní 30˚ DVI-D DVI-I D-SUB V˘stup stejnosmûrného proudu Pfiipojení pfiíslu‰enství NEC. Tento konektor je urãen jen pro nûkterá zafiízení. Rychl˘ start Monitor LCD pfiipojíte k poãítaãi následujícím zpÛsobem:

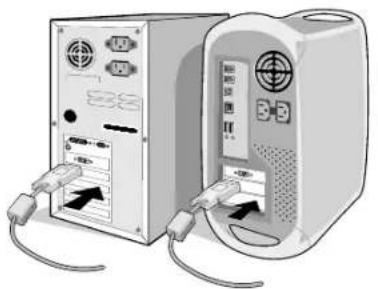

2. Pro poãítaã PC nebo Macintosh s digitálním v˘stupem DVI: Pfiipojte jeden konec signálního kabelu DVI ke konektoru

grafické karty poãítaãe (obrázek A.1). Dotáhnûte v‰echny ‰rouby. Poãítaã PC s analogov˘m v˘stupem: Pfiipojte signální kabel s 15kolíkov˘m miniaturním konektorem typu D-SUB a konektorem DVI-A do zásuvky na grafické kartû (obrázek A.2). Poãítaãe Macintosh: Pfiipojte k poãítaãi adaptér Macintosh a k adaptéru pfiipojte 15kolíkov˘ konektor signálního kabelu D-SUB (obrázek B.1). Obrázek A.1 Obrázek B.1 Adaptér kabelu Macintosh (není souãástí v˘bavy) Obrázek A.2 02_Czech 19/12/05, 12:453âesky-4 Obrázek E.1 Hlavní vypínaã Tlaãítko napájení Obrázek C.3 Obrázek D.1 Obrázek D.2 Obrázek C.4

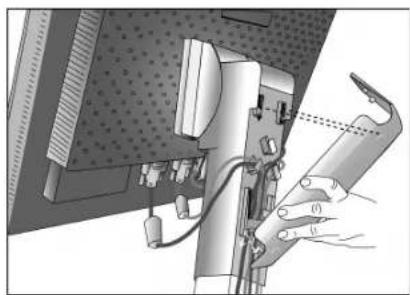

7. Uchopte pevnû v‰echny kabely a nasaìte kryt kabelÛ na podstavec (obrázek D.1). Kryt kabelÛ sejmûte podle obrázku D.2.

8. Pfiipojte jeden konec napájecí ‰ÀÛry do napájecího konektoru na zadní stranû monitoru a druh˘ konec do zásuvky ve zdi.

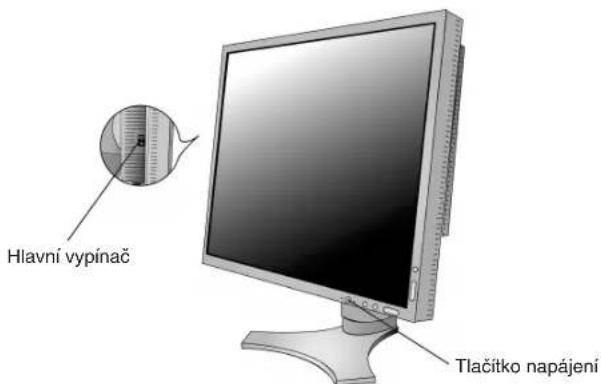

POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v˘bûru správné napájecí ‰ÀÛry. 9. Hlavní vypínaã na levé stranû monitoru musí b˘t zapnut˘. Zapnûte pomocí ãelního vypínaãe monitor (obrázek E.1) a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn˘ vypínaã. Pokud je tento vypínaã v poloze OFF (Vypnuto), monitor nelze zapnout pfiedním tlaãítkem. NEP¤EPÍNEJTE vypínaãe opakovanû. 10. Funkce bezdotykového automatického sefiízení automaticky nastaví monitor pfii poãáteãní instalaci pro vût‰inu ãasování. K dal‰ímu sefiízení pouÏijte následující ovladaãe OSM:

• Auto Contrast (Automatické sefiízení kontrastu, pouze pro analogov˘ vstup)

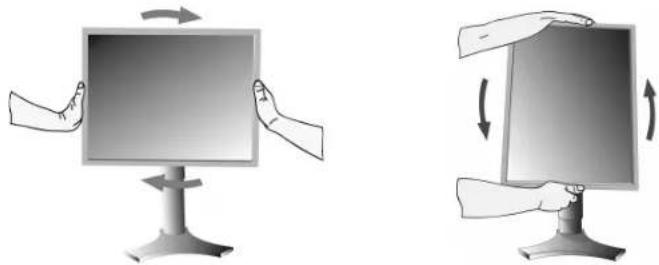

• Auto Adjust (Automatické sefiízení, pouze pro analogov˘ vstup) Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, proãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. 02_Czech 19/12/05, 12:454âesky âesky-5 Sklon monitoru Uchopte monitor na horní a dolní stranû a upravte sklon podle poÏadavkÛ (obrázek TS.1). Obrázek TS.1 Otáãení Uchopte obû strany monitoru a otoãte monitor podle poÏadavkÛ (obrázek TS.2). POZNÁMKA: Pfii naklápûní monitoru postupujte opatrnû. Obrázek TS.2 Otoãení obrazovky Pfied otoãením musíte obrazovku zvednout do nejvy‰‰í polohy, aby nenarazila o desku stolu nebo abyste si nepfiivfieli prsty. Chcete-li obrazovku posunout nahoru, uchopte monitor za obû strany a zvednûte jej do nejvy‰‰í polohy (obrázek RL.1). Chcete-li obrazovku otoãit, uchopte monitor za obû strany a otáãejte jím po smûru pohybu hodinov˘ch ruãiãek z polohy na ‰ífiku do polohy na v˘‰ku nebo proti smûru pohybu hodinov˘ch ruãiãek z polohy na v˘‰ku do polohy na ‰ífiku (obrázek R.1). Informace o otoãení nabídky OSM do polohy na ‰ífiku a na v˘‰ku najdete v ãásti “Ovládací prvky”. Obrázek R.1 Obrázek RL.1 Nastavení v˘‰ky monitoru Monitor je moÏné posunout nahoru nebo dolÛ buì v reÏimu Na v˘‰ku nebo Na ‰ífiku. Chcete-li obrazovku posunout nahoru nebo dolÛ, uchopte monitor na obou stranách a zvednûte jej nebo spusÈte do poÏadované v˘‰ky (obrázek RL.1). POZNÁMKA: Pfii sniÏování nebo zvy‰ování obrazovky monitoru buìte opatrní. 02_Czech 19/12/05, 12:455âesky-6 Obrázek S.1 4. Jednou rukou uchopte základnu a druhou rukou pojistnou páãku. Zatlaãte na pojistnou páãku ve smûru ‰ipek (obrázek S.2) 5. Zvednutím podstavce za jeho spodní stranu nahoru podstavec odpojte od monitoru (obrázek S.3). Monitor je nyní pfiipraven k upevnûní jin˘m zpÛsobem. Pfii upevnûní podstavce postupujte opaãnû. POZNÁMKA: Pfii jiném upevnûní pouÏívejte pouze prostfiedky kompatibilní s normou VESA (rozteã 100 mm). POZNÁMKA: Pfii sejmutí podstavce monitoru zacházejte se zafiízením opatrnû. Obrázek S.2 MontáÏ ohebného ramene Tento displej je navrÏen k pouÏití s ohebn˘m ramenem.

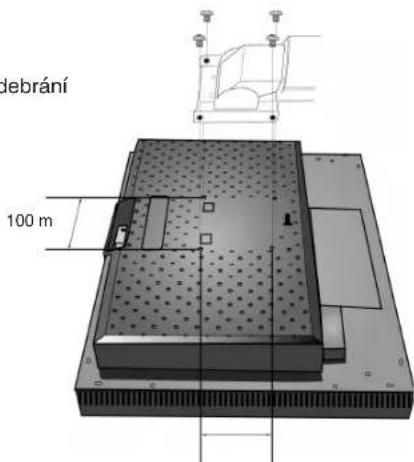

1. Nejprve postupujte podle pokynÛ k odebrání podstavce.

2. PouÏijte 4 ‰roubky, které budete mít k dispozici po odebrání

podstavce, a upevnûte rameno k monitoru (obrázek F.1). Upozornûní: K montáÏi pouÏijte V¯HRADNù pfiiloÏené 4 ‰rouby. Jinak by mohlo dojít k po‰kození monitoru a podstavce. Aby byly splnûny bezpeãnostní poÏadavky, musí b˘t monitor upevnûn na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Ploch˘ monitor lze pouÏívat pouze se schválen˘m ramenem (napfi. znaãky GS). Obrázek S.3 Odebrání podstavce pfii pfiemístûní monitoru Pfiíprava monitoru na pfiemístûní:

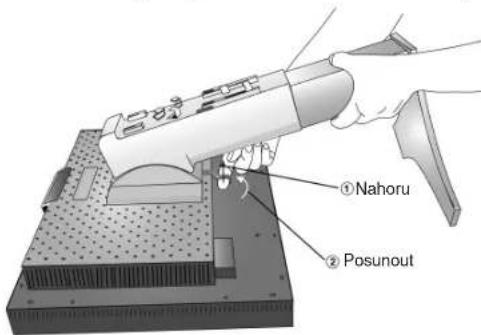

1. Odpojte v‰echny kabely.

2. Uchopte monitor za obû strany a zvednûte jej do nejvy‰‰í polohy.

3. PoloÏte monitor obrazovkou dolÛ na hladk˘ povrch. (obrázek S.1).

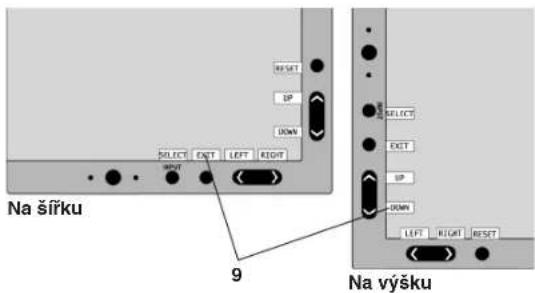

100 mm 100 mm Obrázek F.1 Nahoru Posunout 02_Czech 19/12/05, 12:456âesky âesky-7 Ovládací prvky Ovládací tlaãítka OSM (On-Screen Manager) na pfiední stranû monitoru mají následující funkce: Chcete-li otevfiít nabídku OSM, stisknûte kterékoli z ovládacích tlaãítek (Konec, vlevo, vpravo, dolÛ, nahoru). Vstupní signál lze zmûnit tlaãítkem SELECT. POZNÁMKA: Chcete-li zmûnit vstup signálu, musíte nabídku OSM zavfiít.

• Funkce tlaãítek “vlevo/vpravo” a “nahoru/dolÛ” se mohou podle nastavení orientace (na ‰ífiku/na v˘‰ku) nabídky OSM zamûnit. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkov˘ jas obrazu pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. AUTO CONTRAST (Automatick˘ kontrast, pouze pro analogov˘ vstup) Nastaví obraz pro nestandardní obrazové vstupy. Zjistí okolní svûtelné podmínky a následnû upraví rÛzná nastavení obrazu, aby obraz byl optimální za kaÏd˘ch podmínek. Toto ãidlo nezakr˘vejte. Zapíná a vypíná monitor. Indikuje, zda je napájení zapnuto. V nabídce Advanced OSM Control (Pokroãilé ovládání OSM) mÛÏete pfiepínat mezi modrou nebo zelenou barvou. Aktivuje nabídku ovládacích prvkÛ OSM. Akivuje dílãí nabídky OSM. KdyÏ nabídka ovládacích prvkÛ OSM není aktivní, zmûní vstupní zdroj. Ukonãí dílãí nabídku OSM. Ukonãí nabídku ovládacích prvkÛ OSM. SlouÏí pro pohyb vlevo a vpravo v nabídce ovládacích prvkÛ OSM. SlouÏí pro pohyb nahoru a dolÛ v nabídce ovládacích prvkÛ OSM. Obnoví v˘chozí nastavení nabídky OSM. Pokud toto tlaãítko stisknete a nabídka OSM není zobrazena, pfiepíná mezi orientací nabídky ovládacích prvkÛ OSM na v˘‰ku a na ‰ífiku (Viz disk CD-ROM verze strana 23, PoloÏka 9 “OSM ROTATION” (Pfietoãení OSD)).* Popis tlaãítek se zobrazí pfii aktivaci nabídky ovládacích prvkÛ OSM. Pfii otoãení nabídky ovládacích prvkÛ OSM se otoãí i popis tlaãítek.

Na ‰ífiku Na v˘‰ku 1 âidlo Ambibright 2 Napájení 3 Indikátor 4 INPUT/SELECT (Vstup/Vybrat) 5 EXIT (Konec)

(Reset/otoãit nabídku OSM) 9 Popis tlaãítek 02_Czech 19/12/05, 12:457âesky-8 ECO MODE (Úsporn˘ reÏim) SniÏuje spotfiebu tím, Ïe sníÏí jas. 1: SníÏí jas o 25 %. 2: SníÏí jas o 50 %. CUSTOM (Vlastní): SníÏí jas pfiesnû podle poÏadavkÛ uÏivatele. Pokyny k provedení vlastního nastavení najdete v pokroãilé nabídce OSM. AUTO BRIGHTNESS (Automatick˘ jas) Existují tfii nastavení pro funkci Auto Brightness (automatick˘ jas). OFF (Vypnuto): Funkce vypnuta. 1: Zjistí úroveÀ jasu okolí a automaticky upraví jas monitoru zvolením optimálního nastavení funkce BRIGHTNESS (Jas)*

2: SlouÏí k automatické optimalizaci nastavení funkce BRIGHTNESS (Jas) podle bíl˘ch ploch obrazovky. âidlo jasu okolí (ãidlo ambibright) nemá Ïádnou funkci. POZNÁMKA: âidlo jasu okolí (ãidlo ambibright) nezakr˘vejte.

: Viz ãást “Auto Brightness” (Automatick˘ jas) na stranû 25 (Verze CD-ROM). BLACK LEVEL (ÚroveÀ ãerné) Upraví úroveÀ ãerné. Auto Adjust (Automatické sefiízení, pouze pro analogov˘ vstup) Automaticky nastaví pozici obrazu, vodorovn˘ rozmûr a jemné nastavení. Nastavení obrazu LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD. DOWN/UP (Nahoru nebo dolÛ) Ovládá svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. H.SIZE (V.SIZE) (Vodorovn˘ rozmûr (Svisl˘ rozmûr), pouze pro analogov˘ vstup) Upraví vodorovn˘ rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “AUTO Adjust” (Automatické sefiízení) nezajistí uspokojivé nastavení obrazu, mÛÏete obraz doladit pomocí funkce “H.Size (Vodorovn˘ rozmûr) (nebo V.Size (Svisl˘ rozmûr))” (synchronizace bodu). K tomu lze pouÏít zkou‰ku na vzor moaré. Tato funkce mÛÏe zmûnit ‰ífiku obrazu. Pomocí nabídky Left/Right (Vlevo/vpravo) umístûte obraz na stfied. Pokud je vodorovn˘ rozmûr (H.Size) nebo svisl˘ rozmûr (V.Size) nastaven nesprávnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. FINE (Jemné nastavení, pouze pro analogov˘ vstup) Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “Auto Adjust” (Automatické sefiízení) a “H.Size” (Vodorovn˘ rozmûr) nezajistí uspokojivé nastavení obrazu, mÛÏete obraz doladit pomocí funkce “Fine” (Doladûní). K tomu lze pouÏít zkou‰ku na vzor moaré. Pokud je hodnota Fine nastavena ‰patnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. Hodnota H.SIZE je ‰patná. Hodnota H.SIZE je lep‰í. Hodnota H.SIZE je správná. Hodnota FINE je ‰patná. Hodnota FINE je správná. 02_Czech 19/12/05, 12:458âesky âesky-9 AUTO FINE (Automatické doladûní, pouze pro analogov˘ vstup) Tato funkce automaticky prÛbûÏnû upravuje nastavení “FINE” (Doladûní) podle stavu signálu. Úprava se provádí pfiibliÏnû kaÏd˘ch 33 minut nebo pfii zji‰tûní zmûny ãasování signálu. EXPANSION (ReÏim roz‰ífiení) Nastavuje zpÛsob zvût‰ování. FULL (Úplné): Obraz je roztaÏen na velikost 1280 x 1024, bez ohledu na rozli‰ení. ASPECT (Aspekt): Obraz je roztaÏen beze zmûny pomûru aspektu. OFF (Vypnuto): Obraz není roztaÏen. CUSTOM (Vlastní): Podrobné pokyny najdete v uÏivatelské pfiíruãce v ãásti Nabídka ADVANCED OSM Control (Pokroãilé ovládání OSM). Systém nastavení barev Colour Control Systems (Systémy fiízení barev): Sedm pfiedvoleb poÏadovaného nastavení barev (pfiedvolby sRGB, NATIVE (PÛvodní) a PROGRAMMABLE (Programovatelné) jsou standardní a nelze je mûnit). 1, 2, 3 a 5: SlouÏí ke zv˘‰ení nebo sníÏení teploty vybrané barvy (ãervené, Ïluté, zelené, azurové, modré a purpurové). Zmûna barvy se projeví na obrazovce a zv˘‰ení nebo sníÏení úrovnû bude znázornûno barevn˘mi pruhy. NATIVE (PÛvodní), sRGB: PÛvodní barva zobrazená na panelu LCD, kterou nelze upravit. PROGRAMMABLE (Programovatelné): PouÏijí se barevné tóny, které byly nastaveny staÏenou aplikací. POZNÁMKA: Chcete-li upravit nevhodné nastavení obrazu, zapnûte monitor pomocí vypínaãe a souãasnû pfiidrÏte tlaãítka “EXIT” (Konec) a “SELECT” (Vybrat). Nástroje 1 SHARPNESS (Ostrost) Tato funkce digitálnû udrÏuje perfektní obraz pfii libovolném ãasování. Lze ji prÛbûÏnû nastavovat a získat podle poÏadavku v˘razn˘ nebo ménû ostr˘ obraz, kter˘ se nastavuje nezávisle pfii rÛzném ãasování. DVI SELECTION (Volba DVI) Tato funkce se vybírá v reÏimu vstupu DVI (DVI-I). Po zmûnû volby DVI je nutno restartovat poãítaã. AUTO: Pfii pouÏití kabelu s konektory DVI-D a DVI-D bude poloÏka DVI SELECTION (Volba DVI) nastavena na hodnotu DIGITAL. Pfii pouÏití kabelu s konektory DVI-SUB a DVI-A bude poloÏka DVI SELECTION (Volba DVI) nastavena na hodnotu ANALOG. DIGITAL: Digitální vstup DVI je k dispozici. ANALOG: Analogov˘ vstup DVI je k dispozici. Poznámka: Pro poãítaã MAC s digitálním v˘stupem: Pfied zapnutím poãítaãe MAC v nabídce OSM “DVI SELECTION” (Volba DVI) nastavte vstupní reÏim DVI na hodnotu DIGITAL stisknutím tlaãítka “SELECT” (Vybrat) a potom tlaãítka “CONTROL” (Ovládání); kabel signálu DVI musí b˘t pfiipojen ke konektoru DVI-I (DVI-I) na monitoru. Jinak se poãítaã MAC nemusí zapnout. Poznámka: Tato funkce je dostupná v závislosti na poãítaãi a nainstalované grafické kartû nebo pouÏití jiného kabelu pro obrazov˘ signál. VIDEO DETECT (Detekce video) Vybere metodu zji‰tûní obrazu, je-li pfiipojeno více poãítaãÛ. FIRST (Nejprve): Video vstup je tfieba pfiepnout do reÏimu “FIRST”. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. Pfii pouÏívání aktuálního zdroje videa nebude monitor vyhledávat pfiítomnost dal‰ích video signálÛ. LAST (Poslední): Video vstup je tfieba pfiepnout do reÏimu “LAST”. Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je pfiipojen sekundární zdroj, monitor se automaticky pfiepne na nov˘ video zdroj. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. NONE (Îádn˘): Monitor nebude vyhledávat pfiítomnost dal‰ích portÛ s video signálem, nedojde-li k zapnutí monitoru. OFF TIMER Monitor se automaticky vypne po uplynutí ãasu nastaveného uÏivatelem. Pfied vypnutím zafiízení se na obrazovce objeví zpráva s dotazem, zda chce uÏivatel odloÏit vypnutí o 60 minut. Chcete-li vypnutí odloÏit, stisknûte kterékoliv tlaãítko OSM. 02_Czech 19/12/05, 12:459âesky-10 IPM Funkce IPM (Inteligentní fiízení spotfieby) zapíná úsporn˘ reÏim po uplynutí urãité doby neãinnosti. Funkce IPM obsahuje tfii nastavení. OFF (Vypnuto): Pokud dojde ke ztrátû signálu, monitor se do úsporného reÏimu nepfiepne. STANDARD (Standardní): Pokud dojde ke ztrátû signálu, monitor pfiejde do úsporného reÏimu automaticky. OPTION (Volba): Monitor se automaticky pfiepne do úsporného reÏimu, jakmile intenzita okolního svûtla klesne pod uÏivatelem urãenou úroveÀ. Tuto úroveÀ lze nastavit v ãásti Tag 7 (PoloÏka 7) nabídky Advanced OSM Control (Pokroãilé ovládání OSM). V úsporném reÏimu bliká indikátor na monitoru Ïlutû. Chcete-li ukonãit úsporn˘ reÏim a obnovit normální reÏim, stisknûte libovolné tlaãítko kromû tlaãítka POWER (Napájení) a SELECT (Vybrat). Jakmile okolní svûtlo dosáhne standardní úrovnû, monitor se automaticky pfiepne do normálního reÏimu. COLORCOMP Tato funkce kompenzuje jemné odchylky bílé a rovnûÏ i jin˘ch barev, ke kter˘m na monitoru mÛÏe docházet. Tyto odchylky jsou pro technologii displejÛ LCD typické. Tato funkce vylep‰uje barvy a zaji‰Èuje rovnomûrnost jasu displeje. POZNÁMKA: Funkce COLORCOMP celkov˘ maximální jas obrazu. Pokud je poÏadován vy‰‰í jas spí‰e neÏ jednotn˘ v˘kon displeje, doporuãujeme funkci COLORCOMP vypnout. MENU Tools (Nástroje nabídky) LANGUAGE (Jazyk) Nabídky OSM lze zobrazit v osmi jazycích. OSM LEFT/RIGHT (Nabídka OSM vlevo nebo vpravo) Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM vlevo nebo vpravo. OSM DOWN/UP (Nabídka OSM nahoru nebo dolÛ) Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM smûrem nahoru nebo dolÛ. OSM TURN OFF (Vypnutí nabídky OSM) Ovládací prvky nabídky OSM jsou zobrazeny, dokud se pouÏívají. V dílãí nabídce OSM Turn Off (Vypnutí nabídky OSM) lze nastavit prodlevu displeje pro vypnutí nabídky OSM po posledním stisknutí tlaãítka. âas lze vybrat v rozmezí 10–120 sekund po 5sekundov˘ch krocích. OSM LOCK OUT (Uzamãení nabídky OSM) Tato funkce zcela uzamkne pfiístup ke v‰em funkcím ovládací nabídky OSM. Pfii pokusu o aktivaci ovládací nabídky OSM v reÏimu uzamãení se na obrazovce zobrazí informace o uzamãení funkcí nabídky OSM. Funkce OSM LOCK OUT (Uzamãení nabídky OSM) funguje ve ãtyfiech reÏimech: Funkce OSM LOCK OUT (Uzamãení nabídky OSM) s moÏností zmûny nastavení BRIGHTNESS (Jas) a CONTRAST (Kontrast): Chcete-li funkci nabídky OSM LOCK OUT (Uzamãení nabídky OSM) aktivovat, souãasnû stisknûte a podrÏte tlaãítko SELECT (Vybrat) a tlaãítko “nahoru”. Chcete-li funkci OSM LOCK OUT (Uzamãení nabídky OSM) vypnout, stisknûte a podrÏte tlaãítko SELECT (Vybrat) a potom stisknûte tlaãítko “nahoru” (nabídka OSM musí b˘t aktivní). PoloÏky BRIGHTNESS (Jas) a CONTRAST (Kontrast) lze nastavit, i kdyÏ je nabídka OSM uzamãena. Funkce OSM LOCK OUT (Uzamãení nabídky OSM) bez moÏnosti jakéhokoli ovládání: Chcete-li funkci nabídky OSM LOCK OUT (Uzamãení nabídky OSM) aktivovat, souãasnû stisknûte a podrÏte tlaãítko SELECT (Vybrat) a tlaãítko “vpravo”. Chcete-li funkci OSM LOCK OUT (Uzamãení nabídky OSM) vypnout, stisknûte a podrÏte tlaãítko SELECT (Vybrat) a potom stisknûte tlaãítko “vpravo” (nabídka OSM musí b˘t aktivní). V tomto reÏimu nelze pouÏít Ïádn˘ ovládací prvek. Funkce OSM LOCK OUT (Uzamãení nabídky OSM) s moÏností zmûny nastavení BRIGHTNESS (Jas): Chcete-li funkci nabídky OSM LOCK OUT (Uzamãení nabídky OSM) aktivovat, stisknûte a podrÏte tlaãítko SELECT (Vybrat) a souãasnû stisknûte tlaãítko “dolÛ” a “vlevo”. Chcete-li funkci OSM LOCK OUT (Uzamãení nabídky OSM) vypnout, souãasnû stisknûte a podrÏte tlaãítko SELECT (Vybrat) a potom tlaãítko “dolÛ” a “vlevo” (nabídka OSM musí b˘t aktivní). PoloÏku BRIGHTNESS (Jas) lze nastavit i v reÏimu uzamãení. CUSTOM (Vlastní): Viz pokroãilou nabídku OSM. OSM TRANSPARENCY (PrÛhlednost nabídky OSM) Upraví prÛhlednost nabídky OSM. 02_Czech 19/12/05, 12:4510âesky âesky-11 OSM COLOR (Barva nabídky OSM) Pro poloÏku “Tag window frame color” (Barva rámeãku okna poloÏky), “Item select color” (Barva vybrané poloÏky) a “Adjust window frame color” (Barva rámeãku okna úprav) lze vybrat nastavení Red (âervená), Green (Zelená), Blue (Modrá) nebo Gray (·edá). RESOLUTION NOTIFIER (OznámenÍ o rozli‰ení) Optimální rozli‰ení je 1280 x 1024. Je-li zvolena poloÏka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli‰ení není 1280 x 1024. HOT KEY (Rychlá volba) Jas a kontrast lze upravit pfiímo. Pokud je tato funkce nastavena na hodnotu ON (Zapnuto), jas lze nastavit pomocí tlaãítek “vlevo” nebo “vpravo” a kontrast pomocí tlaãítek “dolÛ” a “nahoru” (nabídka OSM je vypnuta). Standardní nabídku OSM lze aktivovat tlaãítkem EXIT (Konec). FACTORY PRESET (Nastavení v˘robce) Zvolením poloÏky Factory Preset (Nastavení v˘robce) lze obnovit v˘chozí hodnoty v‰ech nastavení nabídky OSM (BRIGHTNESS (Jas), CONTRAST (Kontrast), ECOMODE (Úsporn˘ reÏim), AUTO BRIGHTNESS (Automatick˘ jas), BLACK LEVEL (ÚroveÀ ãerné), IMAGE CONTROL (Nastavení obrazu), COLOR CONTROL SYSTEM (Systém nastavení barev), SHARPNESS (Ostrost), OFF TIMER (âasovaã vypnutí), IPM, OSM LEFT/RIGHT (Nabídka OSM vlevo a vpravo), OSM UP/DOWN (Nabídka OSM nahoru a dolÛ), OSM TURN OFF (Vypnutí nabídky OSM), OSM TRANSPARENCY (PrÛhlednost nabídky OSM)). Hodnotu jednotliv˘ch nastavení lze obnovit oznaãením odpovídajícího ovládacího prvku a stisknutím tlaãítka RESET. Informace Poskytuje informace o aktuálním rozli‰ení obrazu a technick˘ch údajích vãetnû pouÏívaného nastaveného ãasování a horizontálního a vertikálního kmitoãtu. Zobrazí model monitoru a jeho sériové ãíslo. Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit (Konec). NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti horizontální nebo vertikální synchronizace zobrazí upozornûní. Okno No Signal se zobrazí po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu. RESOLUTION NOTIFIER (Oznámení o rozli‰ení): Tato funkce upozorní na pouÏití optimalizovaného rozli‰ení. Okno Resolution Notifier se otevfie po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo pokud obrazov˘ signál není ve správném rozli‰ení. Tuto funkci lze deaktivovat v nabídce TOOL. OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli‰ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo pokud obrazov˘ signál není ve správném kmitoãtu, otevfie se okno Out Of Range. POZNÁMKA: JestliÏe se zobrazí hlá‰ení “ CHANGE DVI SELECTION” (Volba DVI byla zmûnûna), pfiepnûte na volbu DVI SELECTION. Více informací najdete v ãásti “Dodatek”. 02_Czech 19/12/05, 12:4511âesky-12 Provozní pokyny Bezpeãnostní opatfiení a údrÏba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãásti, které by mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odborníkÛm.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho v blízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku.

• Fluorescenãní trubice v monitoru LCD obsahuje rtuÈ. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy místních úfiadÛ.

• Neoh˘bejte síÈovou ‰ÀÛru.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Nezakr˘vejte vûtrací otvory na monitoru.

• JestliÏe se monitor po‰kodí nebo pokud praskne sklo, buìte opatrní a nedot˘kejte se tekut˘ch krystalÛ. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor od napájení a pfiivolat odborného technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• Monitor fiádnû nefunguje, pfiestoÏe jste dodrÏeli v‰echny pokyny.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu. Dosvit obrazu: Dosvitem obrazu se oznaãuje zbytkov˘ obraz (“duchy”) pfiedchozího obrazu, kter˘ zÛstane viditeln˘ na obrazovce. Narozdíl od bûÏn˘ch monitorÛ není dosvit obrazu na displeji LCD permanentní, ale pfiesto by se mûlo pfiedejít zobrazení jednoho obrazu po dlouhou dobu. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl poslední obraz zobrazen. JestliÏe byl napfiíklad obraz na obrazovce hodinu a zÛstal po nûm zbytkov˘ obraz, mûli byste vypnout monitor opût na hodinu, aby obraz zmizel. POZNÁMKA: Stejnû jako u v‰ech osobních zobrazovacích zafiízení doporuãuje firma NEC DISPLAY SOLUTIONS pravidelné pouÏívání spofiiãÛ obrazovky pfii neãinnosti a vypnutí monitoru v dobû, kdy se nepouÏívá. UPOZORNùNÍ 02_Czech 19/12/05, 12:4512âesky âesky-13 SPRÁVN¯M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P¤EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ·ÍJE. P¤I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Pro minimalizaci odleskÛ a odrazÛ monitor umístûte pod úhlem asi 90° od okna a jiného svûtelného zdroje. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• Stojan na dokumenty pouÏívejte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• Jas nastavte tak, aby zmizel rastr na pozadí.

• Nenastavujte ovladaã kontrastu do maximální pozice.

• Pfii pouÏití standardního signálu vyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position).

• PouÏijte pfiedvolbu nastavení barev.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí vy‰‰í neÏ 60 Hz.

• NepouÏívejte primární modrou barvu na tmavém pozadí; je ‰patnû vidût a zpÛsobuje únavu oãí v dÛsledku nedostateãného kontrastu. âi‰tûní displeje

• Je-li displej zaprá‰en˘ nebo zneãi‰tûn˘, opatrnû jej otfiete mûkkou látkou.

• K ãi‰tûní displeje nepouÏívejte tvrdé materiály.

• Na displej netlaãte.

• NepouÏívejte ãisticí prostfiedek OA, mÛÏe zpÛsobit zhor‰ení povrchu displeje, a tím sníÏení kvality obrazu. âi‰tûní skfiínû

• Odpojte napájecí kabel.

• Opatrnû otfiete skfiíÀ mûkkou látkou.
