РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SpectraView 1990p NEC

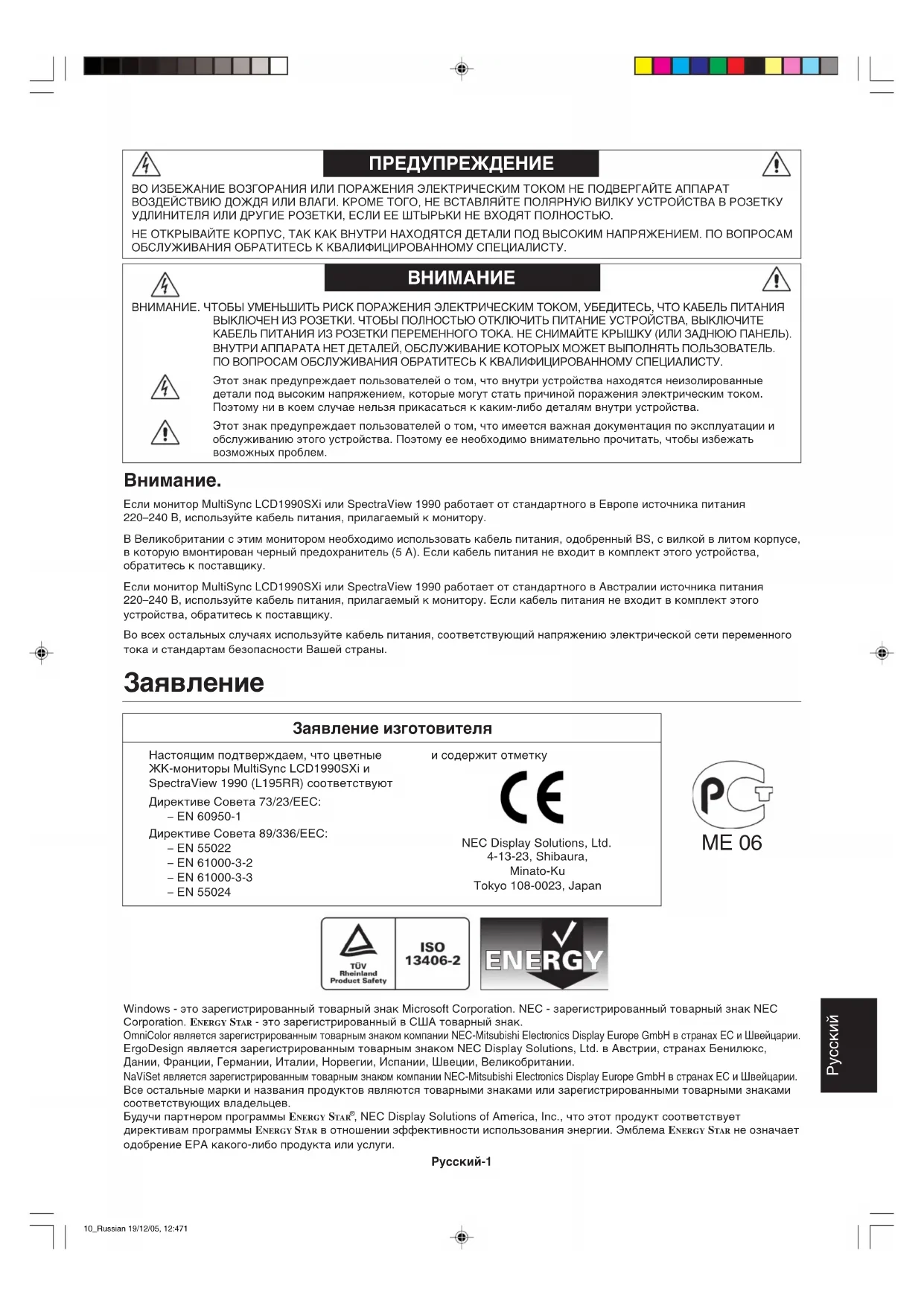

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕКАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ).ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ.ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированныедетали под высоким напряжением, которые могут стать причиной поражения электрическим током.Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации иобслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежатьвозможных проблем. Если монитор MultiSync LCD1990SXi или SpectraView 1990 работает от стандартного в Европе источника питания220–240 В, используйте кабель питания, прилагаемый к монитору.В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе,в которую вмонтирован черный предохранитель (5 A). Если кабель питания не входит в комплект этого устройства,обратитесь к поставщику.Если монитор MultiSync LCD1990SXi или SpectraView 1990 работает от стандартного в Австралии источника питания220–240 В, используйте кабель питания, прилагаемый к монитору. Если кабель питания не входит в комплект этогоустройства, обратитесь к поставщику.Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменноготока и стандартам безопасности Вашей страны.ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУУДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.Windows - это зарегистрированный товарный знак Microsoft Corporation. NEC - зарегистрированный товарный знак NEC Corporation. ENERGY STAR - это зарегистрированный в США товарный знак. OmniColor является зарегистрированным товарным знаком компании NEC-Mitsubishi Electronics Display Europe GmbH в странах ЕС и Швейцарии. ErgoDesign является зарегистрированным товарным знаком NEC Display Solutions, Ltd. в Австрии, странах Бенилюкс,Дании, Франции, Германии, Италии, Норвегии, Испании, Швеции, Великобритании. NaViSet является зарегистрированным товарным знаком компании NEC-Mitsubishi Electronics Display Europe GmbH в странах ЕС и Швейцарии. Все остальные марки и названия продуктов являются товарными знаками или зарегистрированными товарными знакамисоответствующих владельцев. Будучи партнером программы ENERGY STA R

, NEC Display Solutions of America, Inc., что этот продукт соответствует директивам программы ENERGY STA R в отношении эффективности использования энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги.

Заявление изготовителя Настоящим подтверждаем, что цветные ЖК-мониторы MultiSync LCD1990SXi и SpectraView 1990 (L195RR) соответствуют Директиве Совета 73/23/EEC: – EN 60950-1 Директиве Совета 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 и содержит отметку NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan MЕ 06 10_Russian 19/12/05, 12:471Русский-2

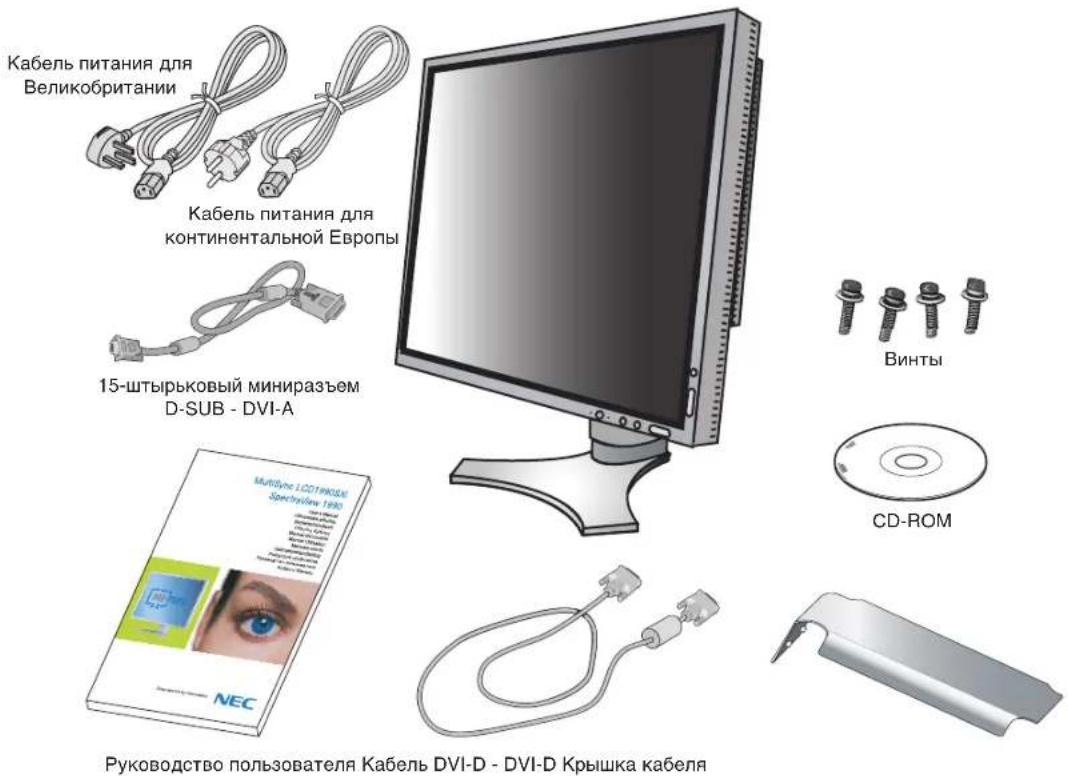

В комплект поставки* нового монитора NEC входит следующее:

• ЖК-монитор MultiSync LCD1990SXi или SpectraView 1990 с подставкой для регулировки наклона/поворота/ вертикального отклонения/высоты

• Кабель питания (для континентальной Европы)

• Кабель питания (для Великобритании)

• Кабель видеосигнала (15-штырьковый миниразъем D-SUB - DVI-A)

• Кабель видеосигнала (кабель DVI-D - DVI-D)

• Руководство пользователя

• Винт (x 4) (для крепления монитора на кронштейне (стр. 6) Кабель питания для континентальной Европы Руководство пользователя Кабель DVI-D - DVI-D Крышка кабеля CD-ROM 15-штырьковый миниразъем

Кабель питания для Великобритании

• Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора. ПРИМЕЧАНИЕ. Монитор может быть оборудован дополнительными колонками — MultiSync Soundbar. За дополнительной информацией обращайтесь к поставщику или посетите наш сайт http://www.nec-display-solutions.com 10_Russian 19/12/05, 12:472Русский Русский-3 Краткое руководство по началу работы Чтобы подключить монитор LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

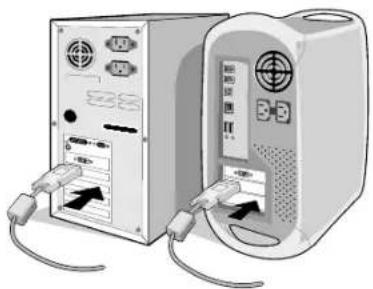

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к

разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты. Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы видеоадаптера в компьютере (Рисунок A.2). Для Mac: Подсоедините адаптер кабеля для Macintosh к компьютеру, затем подсоедините кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для Macintosh (Рисунок B.1). Рисунок A.1 Рисунок B.1 Адаптер кабеля для Macintosh (не входит в комплект) Рисунок A.2 Рисунок C.1 Рисунок C.2 Крайнее верхнее

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

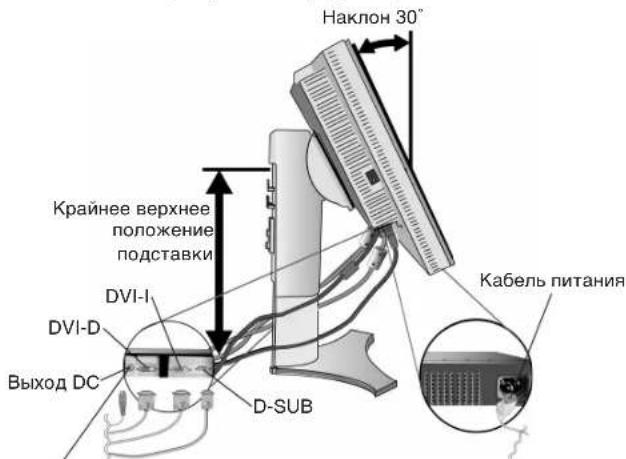

3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов

4. Подключите все кабели к соответствующим разъемам (Рисунок С.1).

ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и уменьшению срока службы экрана или компонентов ЖК-модуля.

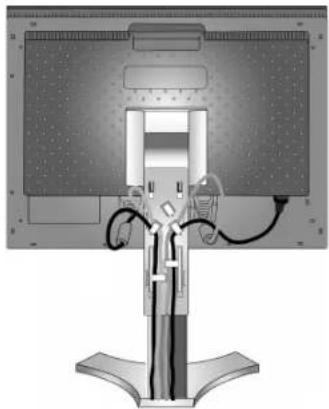

5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

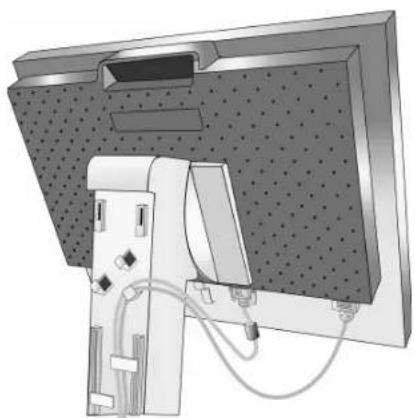

Поместите кабель D-Sub (не входит в комплект поставки) и кабель питания в специальные кабельные каналы, как показано на рисунке С.2. Поместите кабель DVI и кабель видеосигнала D-Sub–DVI-A в специальные кабельные каналы, как показано на рисунке С.3. При использовании монитора в вертикальном положении поместите кабель DVI и кабель видеосигнала D-Sub–DVI-A в специальные кабельные каналы, как показано на рисунке С.4.

6. Убедитесь, что кабели уложены правильно и не выступают из отсека (Рисунок С.3).

При распределении кабелей проверьте подвижность монитора в наклонном, поднятом и опущенном положениях, а также попробуйте повернуть экран. Кабель питания Наклон 30˚ Выход DC DVI-D DVI-I D-SUB Разъем для подключения дополнительных устройств NEC. Не используйте этот разъем без соответствующих указаний. 10_Russian 19/12/05, 12:473Русский-4 Рисунок E.1 Выключатель Кнопка питания Рисунок C.3 Рисунок D.1 Рисунок D.2 Рисунок C.4

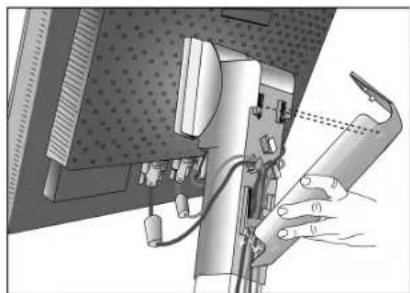

7. Плотно прижмите кабели и установите крышку отсека распределения кабелей на подставке (Рисунок D.1).

Чтобы снять крышку кабельного отсека, поднимите ее, как показано на рисунке D.2.

8. Подключите один разъем кабеля питания к гнезду AC на задней панели монитора, а другой — к розетке

электропитания. ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел “Внимание” этого руководства.

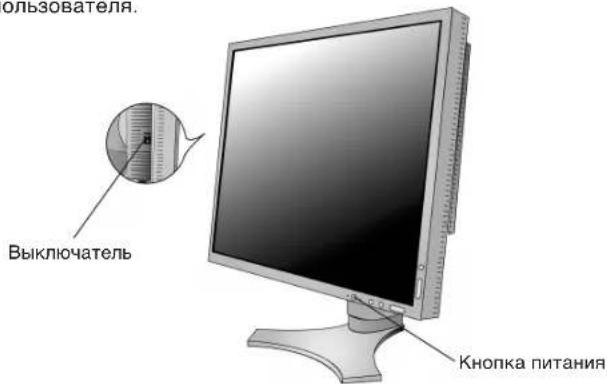

9. Выключатель с левой стороны монитора должен быть включен. Включите монитор с помощью кнопки питания

(Рисунок D.1) и компьютер. ПРИМЕЧАНИЕ. Выключатель включает/отключает питание. Если этот выключатель находится в положении OFF (ВЫКЛ), монитор нельзя включить с помощью кнопки на передней панели. ЗАПРЕЩАЕТСЯ часто переключать этот выключатель.

10. Функция бесконтактной настройки выполняет автоматическую подстройку оптимальных параметров монитора

при первоначальной настройке, включая большинство параметров синхронизации. Для дальнейших настроек используйте следующие параметры OSM:

• Auto Adjust Contrast (Автонастройка контрастности) (только аналоговый вход)

• Auto Adjust (Автонастройка) (только аналоговый вход) Полное описание этих параметров OSM см. в разделе Органы управления этого руководства пользователя. ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя. 10_Russian 19/12/05, 12:474Русский Русский-5

Установите требуемый наклон экрана монитора, придерживая его руками с верхней и нижней стороны (Рисунок TS.1). Рисунок TS.1

Установите требуемый угол поворота экрана монитора, придерживая его руками с обеих сторон (Рисунок TS.2). ПРИМЕЧАНИЕ. Соблюдайте осторожность при наклоне экрана. Рисунок TS.2 Поворот экрана Перед поворотом экран необходимо поднять на максимальный уровень во избежание соударения его со столом или защемления пальцев. Чтобы поднять экран, возьмите монитор с двух сторон и поднимите его в самое верхнее положение (Рисунок RL.1). Чтобы повернуть экран, возьмите монитор с двух сторон и поверните его по часовой стрелке для перевода из горизонтального положения в вертикальное или против часовой стрелки для перевода из вертикального положения в горизонтальное (Рисунок R.1). Указания по развороту меню для горизонтального или вертикального положения монитора см. в разделе “Органы управления”. Рисунок R.1 Рисунок RL.1 Подъем и опускание экрана монитора Монитор можно поднимать или опускать либо по вертикали, либо по горизонтали. Чтобы поднять или опустить экран, возьмите монитор с двух сторон и поднимите или опустите на нужную высоту (Рисунок RL.1). ПРИМЕЧАНИЕ. Соблюдайте осторожность при подъеме или опускании экрана монитора. 10_Russian 19/12/05, 12:475Русский-6 Рисунок S.1

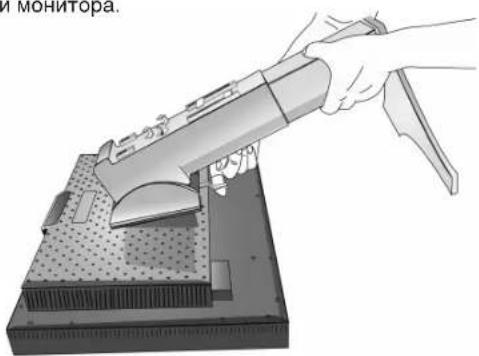

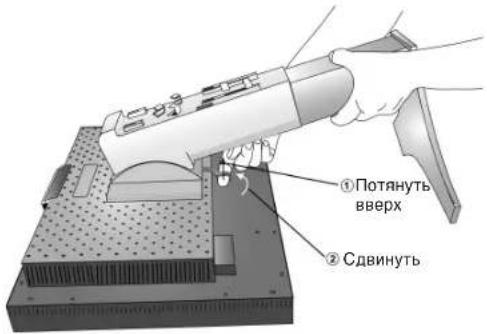

4. Возьмитесь одной рукой за основание, а другой за защелку. Сдвиньте защелку в направлении, указанном

стрелками (Рисунок S.2).

5. Поднимите основание подставки, чтобы отсоединить ее от монитора (Рисунок S.3). Теперь монитор можно

установить другим способом. Для того чтобы установить подставку, повторите действия в обратном порядке. ПРИМЕЧАНИЕ. Другие используемые методы установки должны удовлетворять требованиям VESA (100 мм уклона). ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятии подставки монитора. Рисунок S.2 Установка на подвижный кронштейн Данный ЖК-монитор может быть установлен на подвижный

1. Для того чтобы снять подставку, выполните действия,

описанные в разделе “Отсоединение подставки монитора перед установкой”.

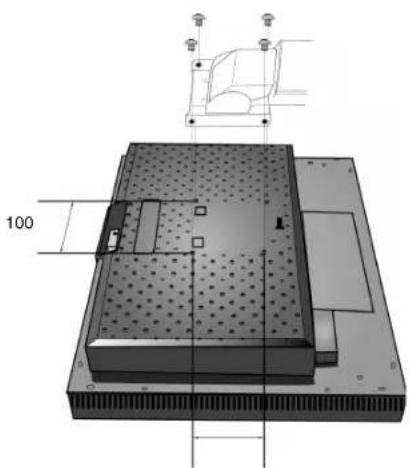

2. Прикрепите кронштейн к монитору с помощью 4 винтов,

которые остались после снятия подставки (Рисунок F.1). Внимание. Во избежание повреждения монитора и подставки используйте при установке ТОЛЬКО винты (4 шт.), которые входят в комплект поставки. В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора. ЖК-монитор следует использовать только с предназначенным для него кронштейном (например, стандарта GS). Рисунок S.3 Отсоединение подставки монитора перед установкой Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.

2. Возьмите монитор с двух сторон и поднимите его в самое верхнее положение.

3. Положите монитор экраном вниз на неабразивную поверхность (Рисунок S.1).

100 мм 100 мм Рисунок F.1

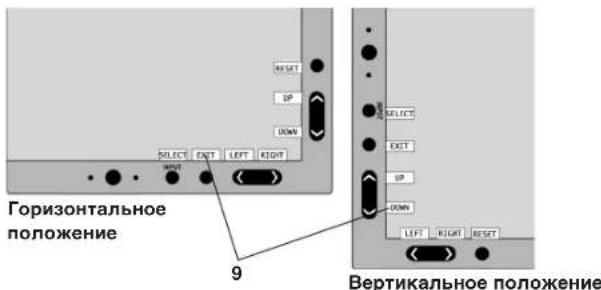

10_Russian 19/12/05, 12:476Русский Русский-7 Органы управления Кнопки управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции: Для того чтобы войти в экранное меню, нажмите любую из кнопок управления (ВЫХОД, ВЛЕВО, ВПРАВО, ВВЕРХ, ВНИЗ). Чтобы изменить вход сигнала, нажмите кнопку SELECT (ВЫБОР). ПРИМЕЧАНИЕ. Чтобы изменить тип входного сигнала, необходимо закрыть экранное меню.

• Функции кнопок “ВЛЕВО”/“ВПРАВО” и “ВВЕРХ”/“ВНИЗ” взаимозаменяемы в зависимости от положения экранного меню (вертикального или горизонтального). Параметры яркости/контрастности

Настройка общей яркости изображения и фона экрана.

Настройка яркости изображения по отношению к фону. АВТОКОНТРАСТ (только аналоговый вход) Коррекция изображения, соответствующего нестандартным входным видеосигналам. Определяет яркость окружающего освещения и позволяет монитору выполнять различные настройки для большего удобства просмотра. Не загораживайте этот датчик. Включает и выключает монитор. Указывает, что питание включено. В расширенном экранном меню цвет индикатора можно изменить на синий или зеленый. Вход в экранное меню настройки параметров и подменю. Переключение между источниками входного сигнала, когда экранное меню не отображается. Выход из подменю. Выход из экранного меню настройки параметров. Перемещение влево или вправо по экранному меню. Перемещение вверх или вниз по экранному меню. Сброс параметров до заводских настроек. Поворачивает экранное меню для вертикального или горизонтального положения монитора (настройка выполняется, когда меню не отображается) (См. руководство на компакт-диске стр. 23, вкладка9 “OSM ROTATION”).* Названия кнопок отображаются при входе в экранное меню. При повороте экранного меню названия кнопок разворачиваются соответствующим образом. 1 Датчик окружающего

Вертикальное положение 10_Russian 19/12/05, 12:477Русский-8 ЭКОНОМ. РЕЖИМ Позволяет снизить потребление энергии путем уменьшения уровня яркости. 1: уменьшение яркости на 25%. 2: уменьшение яркости на 50%. НАСТР.: позволяет пользователю задать уровень яркости. Указания по работе с пользовательскими настройками см. в разделе, посвященном расширенному экранному меню. АВТОЯРКОСТЬ Для параметра “Автояркость” предусмотрено три варианта настройки. ВЫКЛ.: функция отключена. 1: автоматическая настройка яркости в зависимости от освещенности комнаты и установка оптимальных для монитора параметров “ЯРКОСТИ”*

2: автоматическая настройка оптимального уровня “ЯРКОСТИ” по белой области на экране. Датчик освещенности комнаты (датчик окружающего освещения AmbiBright) отключен. ПРИМЕЧАНИЕ. Не загораживайте датчик освещенности (датчик AmbiBright).

Более подробные сведения о функции “Автояркость” приводятся на стр. 25 (Руководство на компакт диске). УРОВЕНЬ ЧЕРНОГО Настройка уровня черного цвета. Автонастройка (только аналоговый вход) Автоматическая настройка параметров положения, горизонтального размера и четкости. Параметры настройки изображения ВПРАВО/ВЛЕВО Контроль горизонтального положения изображения на экране ЖКД.

Контроль вертикального положения изображения на экране ЖКД. ПО ГОРИЗОНТАЛИ (ПО ВЕРТИКАЛИ) (только аналоговый вход) Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра. Если функция “Автонастройка” не дает желаемых результатов, попробовать улучшить качество изображения можно с помощью функции (изменения частоты обновления пикселей) “По горизонтали” (или “По вертикали”). Для этого можно использовать тест муара. Эта функция может привести к изменению ширины изображения. Используйте функцию “Меню - влево/вправо” для размещения изображения по центру экрана. Если размер по горизонтали (или по вертикали) откалиброван неправильно, результат будет напоминать левый рисунок. Изображение должно быть однородным. ТОЧНО (только аналоговый вход) Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра. Если функции “Автонастройка” и “По горизонтали” не дают желаемых результатов, попробовать улучшить качество изображения можно с помощью функции “Точно”. Для этого можно использовать тестовый шаблон муара. Если значение Четкость неправильно откалибровано, результат будет напоминать левый рисунок. Изображение должно быть однородное. Когда значение ПО ГОРИЗОНТАЛИ неправильное. Когда значение ПО ГОРИЗОНТАЛИ исправлено. Когда значение ПО ГОРИЗОНТАЛИ правильное. Когда значение ТОЧНО неправильное. Когда значение ТОЧНО правильное. 10_Russian 19/12/05, 12:478Русский Русский-9 АВТОТОЧНО (только аналоговый вход) Функция автоматически и через определенные промежутки времени регулирует параметр “ТОЧНО”, изменяя его в соответствии с состоянием сигнала. Настройка выполняется приблизительно каждые 33 минуты или при обнаружении изменения в синхронизации сигнала.

Установка метода масштабирования. ПОЛН.: Изображение расширяется до размера 1280 x 1024 независимо от разрешения. ФОРМАТ: Изображение расширяется без изменения форматного соотношения. ВЫКЛ.: Изображение не расширяется. НАСТР.: подробные указания см. в разделе данного руководства, посвященном расширенному экранному

Системы регулировки цвета Colour Control Systems (Системы управления цветом): с помощью семи заданных палитр цветов можно выбрать нужную настройку цвета (палитры цветов sRBG, ИСХОДНЫЙ и ПРОГРАММИРУЕМАЯ являются стандартными и не могут быть изменены). 1, 2, 3 и 5: повышение или понижение цветовой температуры, увеличение или уменьшение насыщенности красного, желтого, зеленого, голубого, синего, пурпурного цветов в зависимости от выбранного параметра. Цвета изменяются непосредственно на экране, а направление (в сторону увеличения или уменьшения) отображается с помощью полосы индикатора. ИСХОДНЫЙ, sRGB: исходный цветовой баланс, представленный на ЖК-панели, который нельзя изменить. ПРОГРАММИРУЕМАЯ: используется оттенок, заданный с помощью загруженного программного обеспечения. ПРИМЕЧАНИЕ. Для сброса неудовлетворительных настроек изображения следует включить монитор с помощью кнопки питания на передней панели, одновременно удерживая кнопки “ВЫХОД”

Эта функция позволяет, используя цифровые методы, сохранить четкость изображения при любой синхронизации. Она постоянно настраивается для получения, по желанию, четкого или неконтрастного изображения и для разных видов синхронизации устанавливается независимо. ВЫБОР ТИПА DVI С помощью этой функции можно выбрать режим ввода DVI (DVI-I). После того как параметр DVI был изменен, необходимо перезагрузить компьютер. АВТО: При использовании кабеля DVI-D - DVI-D для параметра DVI SELECTION устанавливается значение DIGITAL (ЦИФРОВОЙ). При использовании кабеля D-SUB - DVI-A для параметра DVI SELECTION устанавливается значение ANALOG (АНАЛОГОВЫЙ). ЦИФРОВОЙ: Возможен цифровой ввод DVI. АНАЛОГОВЫЙ: Возможен аналоговый ввод DVI. Примечание. Для компьютера Macintosh с цифровым выходом: Перед включением компьютера Macintosh для режима ввода DVI должно быть установлено значение DIGITAL в пункте “DVI SELECTION” меню OSM. Для этого, когда кабель сигнала DVI подсоединен к разъему DVI-I (DVI-I) монитора, необходимо нажать кнопку “SELECT”, а затем кнопку “CONTROL”. В противном случае компьютер Macintosh может не включиться. Примечание. В зависимости от используемого ПК и видеокарты или при подключении другого кабеля видеосигнала эта функция может не работать. 10_Russian 19/12/05, 12:479Русский-10 ОБНАРУЖЕНИЕ ВИДЕОСИГН Выбор метода обнаружения видеосигнала, когда подключено более одного компьютера. ПЕРВЫЙ: Видеовход необходимо переключить в режим ПЕРВЫЙ видеосигнала. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. Во время присутствия текущего видеоисточника монитор не выполняет поиск других видеосигналов. ПОСЛДН: Видеовход необходимо переключить в режим ПОСЛДН видеосигнала. При отображении монитором сигнала от текущего источника и подключении к монитору нового дополнительного источника он автоматически переключается на новый видеоисточник. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. НЕТ: Монитор не будет выполнять поиск другого порта видеовхода, пока он не будет включен. ТАЙМЕР ВЫКЛЮЧЕНИЯ Монитор автоматически отключается по истечении выбранного пользователем стандартного интервала времени. Перед тем как питание отключится, на экране появится сообщение о том, что пользователь по желанию может отложить время отключения питания на 60 минут. Нажмите любую кнопку экранного меню, чтобы отложить отключение питания. IPM Система интеллектуального управления электропитанием (IPM) позволяет монитору переходить в режим экономии энергии после периода бездействия. Для IPM предусмотрено три варианта настройки. ВЫКЛ.: при отсутствии входного сигнала монитор не переходит в режим экономии энергии. СТНДРТ: при отсутствии входного сигнала монитор автоматически переходит в режим экономии энергии. ДПЛНИТ: монитор автоматически переходит в режим экономии энергии, если уровень окружающего освещения становится ниже уровня, заданного пользователем. Пользователь может задать уровень на вкладке 7 расширенного экранного меню. В режиме экономии энергии индикатор на передней панели монитора мигает желтым. Для возврата в нормальный режим нажмите в режиме экономии энергии любую кнопку на передней панели, за исключением кнопки питания и кнопки “ВЫБОР”. Когда уровень окружающего освещения становится нормальным, монитор автоматически возвращается в нормальный режим. ЦВЕТОКОМПЕНСАЦИЯ Эта функция компенсирует незначительные отклонения в равномерности белого, а также цветовые отклонения, которые могут появиться в области отображения на экране монитора. Эти отклонения характерны для всех ЖК-мониторов. Функция позволяет улучшить равномерность цвета и яркости экрана. ПРИМЕЧАНИЕ. Использование функции ЦВЕТОКОМПЕНСАЦИЯ снижает максимальную яркость экрана. Если яркость более важна, чем равномерность, функцию ЦВЕТОКОМПЕНСАЦИЯ следует

Инструменты ЭКРАННОГО МЕНЮ

Экранные меню настройки параметров переведены на восемь языков. МЕНЮ - ВЛЕВО/ВПРАВО Можно выбрать, в каком месте экрана должно отображаться меню настройки параметров. Выберите пункт “Положение меню” и переместите меню вручную влево или вправо. МЕНЮ - ВВЕРХ/ВНИЗ Можно выбрать, в каком месте экрана должно отображаться меню настройки параметров. Выберите пункт “Положение меню” и переместите меню вручную вверх или вниз. ВЫХОД ИЗ ЭКР. МЕНЮ Экранное меню остается на экране, пока оно используется. В подменю “Выход из экр. меню” можно выбрать время ожидания после последнего нажатия кнопки до закрытия меню настройки параметров. Предварительно заданные значения: 10-120 секунд с шагом в 5 секунд. 10_Russian 19/12/05, 12:4710Русский Русский-11 БЛОКИРОВКА ЭКР. МЕНЮ С помощью этой команды можно полностью заблокировать доступ ко всем функциям экранного меню. При попытке выбрать команды экранного меню в режиме блокировки появится сообщение, указывающее, что пункты меню заблокированы. Существует четыре типа БЛОКИРОВКИ ЭКР. МЕНЮ: БЛОКИРОВКА ЭКР. МЕНЮ с возможностью настройки ЯРКОСТИ и КОНТРАСТА: для того чтобы включить блокировку экранного меню, нажмите кнопку “ВЫБОР”, затем кнопку “ВВЕРХ” и удерживайте обе кнопки нажатыми. Для отключения блокировки меню войдите в меню, нажмите кнопку “ВЫБОР”, затем “ВВЕРХ” и удерживайте обе кнопки нажатыми. В режиме блокировки можно регулировать яркость и контрастность. БЛОКИРОВКА ЭКР. МЕНЮ без возможности регулировки: для того чтобы включить блокировку экранного меню, нажмите кнопку “ВЫБОР”, затем кнопку “Вправо” и удерживайте обе кнопки нажатыми. Для отключения блокировки меню войдите в меню, нажмите кнопку “ВЫБОР”, затем “Вправо” и удерживайте обе кнопки нажатыми. В этом режиме блокировки нельзя регулировать никакие параметры. БЛОКИРОВКА ЭКР. МЕНЮ с возможностью настройки (только) ЯРКОСТИ: для того чтобы включить блокировку экранного меню, нажмите кнопку “ВЫБОР”, затем кнопки “Вниз” и “Влево” и удерживайте три кнопки нажатыми. Для отключения блокировки меню войдите в меню и нажмите кнопку “ВЫБОР”, затем кнопки “Вниз” и “Влево” и удерживайте три кнопки нажатыми. В этом режиме блокировки меню можно регулировать ЯРКОСТЬ. НАСТР.: см. раздел, посвященный расширенному экранному меню. ПРОЗРАЧН. ЭКР. МЕНЮ Настройка прозрачности экранного меню. ЦВЕТ ЭКР. МЕНЮ Позволяет изменять “Tag window frame color” (Цвет рамки окна вкладки), “Item select color” (Цвет выделения) и “Adjust window frame color” (Цвет рамки окна настройки) на красный, зеленый, синий или серый. УВЕДОМЛ. О РАЗРЕШЕНИИ Оптимальным разрешением является 1280 x 1024. Если выбрано значение ON (ВКЛ), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1280 x 1024. ГОРЯЧАЯ КЛАВИША Яркость и контрастность можно регулировать напрямую, не прибегая к меню. Если эта функция выбрана (значение “ВКЛ.”), яркость можно настраивать с помощью кнопок “влево” или “вправо”, а контрастность — с помощью кнопок “вверх” или “вниз”, не заходя в экранное меню. Доступ к стандартному экранному меню осуществляется с помощью кнопки “ВЫХОД”. ЗАВОДСКИЕ НАСТРОЙКИ Эта команда позволяет привести значения всех параметров экранного меню (ЯРКОСТЬ, КОНТРАСТ, ЭКОНОМ. РЕЖИМ, АВТОЯРКОСТЬ, УРОВЕНЬ ЧЕРНОГО, ПАРАМЕТРЫ ИЗОБРАЖЕНИЯ, СИСТЕМA УПРАВЛЕНИЯ

ЦВЕТОМ, РЕЗКОСТЬ, ТАЙМЕР ВЫКЛЮЧЕНИЯ, IPM, МЕНЮ - ВЛЕВО/ВПРАВО, МЕНЮ - ВВЕРХ/ВНИЗ, ВЫХОД

ИЗ ЭКР. МЕНЮ, ПРОЗРАЧН. ЭКР. МЕНЮ) к заводским установкам. Отдельные настройки можно сбросить, выделив их и нажав кнопку “СБРОС”.

Предоставляет информацию о текущем разрешении дисплея и технические данные, включая используемую по умолчанию синхронизацию и значения частот горизонтальной и вертикальной развертки. Отображает номер модели и серийный номер монитора. Предупреждение OSM Меню предупреждения OSM исчезают при нажатии кнопки Exit. НЕТ СИГНАЛА: Эта функция выдает предупреждение при отсутствии синхронизации по горизонтали или по вертикали. Окно НЕТ СИГНАЛА появляется при включении питания или изменении входного

УВЕДОМЛ. О РАЗРЕШЕНИИ: Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно УВЕДОМЛ. О РАЗРЕШЕНИИ появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ). ВНЕ ДИАПАЗОНА: Эта функция выдает рекомендации по использованию оптимизированного разрешения и частоты регенерации. Окно ВНЕ ДИАПАЗОНА появляется при включении питания, изменении входного сигнала, неправильной синхронизации видеосигнала. ПРИМЕЧАНИЕ. Если на экране появляется надпись “ ИЗМЕНИТЬ СИТНАГI DVI, установите значение ВЫБОР ТИПА DVI. Дополнительные сведения о расширенном меню пользователя см. в “Приложении”. 10_Russian 19/12/05, 12:4711Русский-12 Рекомендации по эксплуатации Техника безопасности и техническое обслуживание ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.

• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.

• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.

• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.

• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.

• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

• Не перегибайте кабель питания.

• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.

• Не закрывайте вентиляционное отверстие на мониторе.

• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность. В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.

• Если в монитор попала жидкость или какие-либо предметы.

• Если монитор попал под дождь или в воду.

• При падении монитора или повреждении корпуса.

• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.

• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.

• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки. Эффекты послесвечения: Эффектом послесвечения называют ситуацию, когда на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на мониторах с экранами ЖКД эффект послесвечения наблюдается не постоянно, но следует избегать длительного просмотра неподвижного изображения. Чтобы ослабить эффект послесвечения, выключите монитор на время, в течение которого оставалось предыдущее изображение. Например, если на мониторе в течение одного часа было изображение, после которого сохраняется остаточное изображение, для удаления этого изображения монитор следует отключить на один час. ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC DISPLAY SOLUTIONS рекомендует использовать движущиеся экранные заставки или выключать монитор каждый раз, когда он не используется.

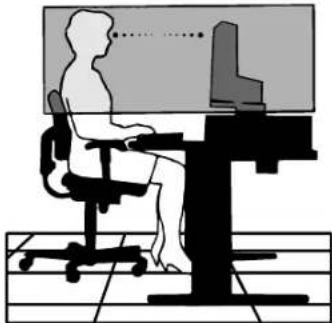

10_Russian 19/12/05, 12:4712Русский Русский-13 ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.

• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.

• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 50 см.

• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.

• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.

• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.

• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!

• Отрегулируйте яркость и контрастность монитора для удобства просмотра.

• Используйте держатели документов, расположенные рядом с экраном.

• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

• Регулярно проверяйте зрение.

Для максимальной эргономики рабочего места рекомендуется следующее:

• Отрегулируйте яркость таким образом, чтобы исчез фоновый растр.

• Не устанавливайте максимальное значение контрастности.

• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.

• Используйте предварительно установленные параметры цветности.

• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали более 60 Гц.

• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность приводит к зрительному утомлению и быстрой усталости глаз. Чистка ЖК-панели

• Загрязнившуюся жидко-кристаллическую панель можно осторожно протирать мягкой тканью.

• Нельзя протирать поверхность ЖК-панели жесткой тканью.

• Нельзя сильно давить на ЖК-поверхность.

• Нельзя использовать органические очистители, так как это приведет к повреждению или обесцвечиванию ЖК- поверхности. Чистка корпуса

• Отключите монитор от источника питания

• Осторожно протрите корпус мягкой тканью

• Чтобы очистить корпус, протрите его тканью, смоченной водой и нейтральным моющим средством, затем сухой
