Ürün Tipi	Renkli LCD Monitör
Marka	NEC
Model	MultiSync LCD3090W
Ekran Boyutu	30 inç (yaklaşık 76 cm diyagonal)
Maksimum Çözünürlük	2560 x 1600 (WQXGA)
Ağırlık (tam montaj)	14,4 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Video Girişleri	DVI-I (dahili kablo ile dijital DVI-D ve analog DVI-A)
HDCP	Desteklenir (OSD üzerinden değiştirilebilir)
Ergonomik Ayarlar	Yükseklik, eğme, döndürme, yatay/dikey döndürme
Ortam Işık Sensörü	Evet, parlaklığı otomatik olarak ayarlar
OSD	Çok dilli (8 dil), dokunmatik düğmelerle gezinme
Güç Tasarruf Modları	ECO Modu (1, 2, özel), otomatik bekleme
VESA Uyumluluğu	100 x 100 mm (200 x 100 adaptörlü)
Verilen Aksesuarlar	Güç kablosu, DVI-D kablosu, D-SUB - DVI-A kablosu, CD-ROM, kablo kılıfı
Temizlik	Yumuşak, tüy bırakmayan bez, alkol veya çözücü içermez
Güvenlik	Kasa açılmamalı, suya maruz bırakılmamalı
Gelişmiş İşlevler	Düzgünlük, dijital netlik, bağımsız RGB ayarları, 25 ekrana kadar mozaik matris
Çalışma Sıcaklığı	Belirtilmemiş, aşırı ortamlardan kaçının
Garanti	Belirtilmemiş (satıcıyla iletişime geçin)

Sık sorulan sorular - MultiSync LCD3090W NEC

Parlaklık ve kontrast nasıl ayarlanır?

OSD kapalıyken (kısayol varsayılan olarak etkindir) parlaklık için SOL/SAĞ, kontrast için YUKARI/AŞAĞI düğmelerine basın. Hassas ayar için MENÜ düğmesiyle OSD menüsünü açın, PARLAKLIK ve KONTRAST seçeneklerine gidin ve oklarla ayarlayın.

LCD ekran güvenli bir şekilde nasıl temizlenir?

Hafif nemli, yumuşak ve tüy bırakmayan bir bez kullanın. Ovalamayın, baskı uygulamayın ve asla alkol, amonyak veya solvent bazlı temizleyiciler kullanmayın. Kasa için, nötr sabunlu suyla nemlendirilmiş bir bezle hafifçe silin.

Ekran dikey moda nasıl döndürülür?

Öncelikle monitörü herhangi bir çarpmayı önlemek için maksimum yüksekliğe kaldırın. Ekranı yanlarından tutun ve yataydan dikey moda geçmek için saat yönünde çevirin. OSD ROTASYON işlevi OTO olarak ayarlanmışsa, OSD menüsü otomatik olarak dönebilir.

OSD kontrolleri nasıl kilitlenir?

Tam kilit için, OSD menüsünde SEÇ ve SAĞ düğmelerine aynı anda basılı tutun. Parlaklık/kontrast erişimli kilit için SEÇ + YUKARI kullanın. Devre dışı bırakmak için aynı kombinasyonu tekrarlayın.

Monitörün optimum çözünürlüğü nedir?

Optimum çözünürlük 2560 x 1600'dür. Farklı bir çözünürlük kullanılırsa monitör bir uyarı mesajı görüntüler. Maksimum görüntü kalitesi için ekran kartınızı bu doğal çözünürlüğe ayarlayın.

Monitör bir PC'ye nasıl bağlanır?

Dijital bağlantı için, PC'nizin DVI çıkışı ile monitörün DVI-I girişi arasında verilen DVI-D - DVI-D kablosunu kullanın. Analog bağlantı için D-SUB - DVI-A kablosunu kullanın. OSD'deki DVI seçiminin kablo türüne (DİJİTAL veya ANALOG) uygun olduğundan emin olun.

Güç tüketimi nasıl azaltılır?

OSD'de EKO Modu kullanın: 1 (parlaklıkta %25 azalma) veya 2 (%50) olarak ayarlayın. Monitörün ortam aydınlatmasına göre parlaklığı ayarlaması için OTOMATİK PARLAKLIK işlevini etkinleştirin. Sinyal olmadığında otomatik olarak bekleme moduna geçmek için KAPATMA MODU'nu STANDART olarak ayarlayın.

Monitör esnek bir kola nasıl monte edilir?

Hızlı çıkarma kolunu hareket ettirerek orijinal standı çıkarın. Verilen 4 vidayı kullanarak VESA kolunu monitörün arkasına sabitleyin. Güvenlik standartlarına uyun: kol onaylı (GS) olmalı ve en az 14,4 kg ağırlığı taşımalıdır. Vidaları 98-137 N·cm torkla sıkın.

Ekranda 'SİNYAL YOK' görünürse ne yapmalı?

Video kablosunun doğru takılı olduğundan ve bilgisayarın açık olduğundan emin olun. Farklı bir kablo veya çıkışla test edin. Mesaj devam ederse, giriş kaynağını değiştirmek için SELECT düğmesine basın. VİDEO ALGILAMA işlevinin otomatik arama için İLK veya SON olarak ayarlandığından emin olun.

Renk sıcaklığı nasıl ayarlanır?

OSD menüsünde RENK KONTROL SİSTEMİ seçeneğine girin. Bir ön ayar seçin (1-5, NATIVE, sRGB). İnce ayar için SICAKLIK (5000K-10000K) seçin veya BEYAZ parametresi aracılığıyla R, G, B seviyelerini manuel olarak ayarlayın. Her ana renk için TON, DOYGUNLUK ve DÜZELTME kullanın.

KULLANIM KILAVUZU MultiSync LCD3090W NEC

Dikkat, Uyari ...... Türkçe-2

Bildirim .... Türkiye-2

Tavsiye edilen kullanım .... Türkiye-3

İçindekiler...... Türkçe-5

Hızlı Başlama...... Türkçe-6

Kontroller......Türkçe-10

DİKKAT

YANGIN VE SOK TEHLIKELERINI ÖNLEMEK IÇIN CIHAZ YAGMUR YA DA NEME MARUZ KALMAMALIDIR. AYRICA BU CİHAZIN POLARİZE FİŞİNİ UÇLAR TAM OTURMADIĞI SÜRECE BİR UZATMA KABLOSU YA DA BAŞKA PRİZLERDE KULLANMAYIN.

İÇERİSİNDE YÜKSEK VOLTAJLI BİLEŞENLER BULUNDUĞU İÇİN KASAYI AÇMAKTAN KAÇININ SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

UYARI

UYARI: ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN, GÜÇ KABLOSUNUN PRİZDEN ÇEKİLDİĞİNDEN EMİN OLUN. BİRİME GİDEN GÜCÜN TAMAMEN KESİLDİĞİNDEN EMİN OLMAK İÇİN, LÜTFEN GÜÇ KABLOSUNU AC PRİZİNDEN ÇEKİN. KAPAĞI (VEYA ARKASINI) AÇMAYIN. İÇ KISIMDA KULLANICININ İLGİLENEBİLECEĞI HERHANGİ BİR PARÇA BULUNMAMAKTADIR. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

Bu sembol kullanıcıyı, cihazın içindeki izole edilmemiş voltajın elektrik şoku yaratabilecek büyüklükte olduğu konusunda uyarır. Bu yüzden cihazın içerisindeki herhangi bir parça ile temas tehlikelidir.

Bu sembol kullanıcıyı bu cihazın kullanımı ve bakımı ile ilgili önemli belgelerin pakete dahil olduğu konusunda bilgilendirir. Bu yüzden, herhangi bir soruna yol açmamak için dikkatle okunmalıdır.

DİKKAT: Lütfen bu dijital gösterge ile teslim edilen güç kablosunu, aşağıdaki tabloya uygun şekilde kullanın. Bu donanım ile birlikte herhangi bir güç kablosu teslim edilmemişse, lütfen satıcınızla bağlantı kurun. Diğer tüm durumlarda, lütfen güç çıkışındaki AC voltajına uygun olan, ülkenizin güvenlik standartlarının tümünü karşılayan ve onaylanmış bir güç kablosu kullanın.

Fiş tipi Güney Amerika		Avrupa kitası	Birleşik Krallık Çince Japonca
Fiş şekli
Ülke	A.B.D./Kanada Birleşik Krallık Çin Japon(Örleşik Krallık Hanç)AB
Voltaj	120* 230 220 100230

*MultiSync LCD3090WQXi monitorü AC 125-240V güç kaynağı ile kullanırken, kullanılan AC güç kaynağının sağladığı voltaja uygun güç kablosu kullanın.

NOT: Bu ürünün servisi, sadece satın alındığı ülkede yapılabilir.

Bildirim

Üreticinin Bildirimi

Renkli monitor MultiSync LCD3090WQXi'nin

(L307TD) aşağıdaki uygun olduğunu bildiririz

Konsey Yönetmeliği 2006/95/EC: - EN 60950-1

Konsey Yönetmeliği 2004/108/EC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

ve aşağıdaki işarete sahip olduğunu onaylarız

Windows, Microsoft Corporation' in kayıtlı ticari markasıdır. NEC, NEC Corporation' in kayıtlı ticari markasıdır.

ENERGY STAR A.B.D kayıtlı ticari markadır.

ErgoDesign NEC Display Solutions, Ltd.'in Avusturya, Benelüks, Danimarka, Fransa, Almanya, İtalya, Norveç, İspanya, İsveç ve İngiltere'de tescilli ticari markasıdır.

Diğer tüm markalar ve ürünler sahiplerinin ticari markaları veya kayıtlı ticari markalarıdır.

ENERGY STAR ^® Ortağı olarak NEC Display Solutions of America, Inc., bu ürünün enerji verimliliği için ENERGY STAR kurallarına uygunluğunu belirlemiştir. ENERGY STAR amblemi herhangi bir ürün veya hizmet üzerinde EPA yaptırımını göstermez.

Türkçe-2

Tavsiye edilen kullanım

Güvenlik Uyarıları ve Bakım

LCD RENKLİ MONITÖRÜ KURARKEN VE KULLANIRKEN EN İYİ PERFORMANS İÇİN LÜTFEN AŞAĞIDAKİ NOKTALARA DİKKAT EDİN:

• MONİTÖRÜ AÇMAYIN. İç kısımda kullanıcıının ilgilenebileceği herhangi bir parça bulunmamaktadır ve kapağı açmak ya da çıkartmak sizi ciddi şok tehlikeleri veya diğer risklere maruz bırakabilir. Tüm bakım işleri için yetkili servis elemanlarına başvurun.
• Kasaya herhangi bir sıvı dökmeyin ya da monitörünüzü su yakınında kullanmayın.
• Tehlikeli voltaj noktalarına temas ederek, zararlı ya da öldürücü olabileceği veya elektrik şoku, yangın ya da cihaz arızasına yol açabileceği için kasadaki yuvalara herhangi bir cisim sokmayın.
• Güç kablosu üzerine ağır cisimler koymayın. Kablodaki hasar şok ya da yangına yol açabilir.
• Monitörün düşmesine ve ciddi şekilde hasar görmesine sebep olabileceği için bu ürünü eğimli ya da dengesiz taşıyıcı, stand veya masa üzerine yerleştirmeyin.
• Kullanacağını güç kablosu ülkenizdeki güvenlik standartlarına uygun ve onaylanmış olmalıdır. (H05VV-F 3G 1mm ^2 Avrupa'da kullanılmalıdır).
• İngiltere'de bu monitörle birlikte, BS onaylı, (13A) sigortalı fişi olan güç kablosu kullanın.
• Monitörün üzerine herhangi birşey koymayın ve monitörü dışarıda kullanmayın.
• LCD monitorün içindeki florasan tüpün içinde civa bulunmaktadır. Bu tüpü atmanız gerektiğinde lütfen belediyenizin yönetmelik ve kurallarına uyun.
• Güç kablosunu kivirmayın.
• Monitörü çok sıcak, nemli, tozlu ya da yağlı alanlarda kullanmayın.
• Monitörün üzerindeki havalandırmayı kapatmayın.
• Titreşim arka ışığa zarar verebilir. Monitörün devamlı titreşime maruz kalacağı yerlere monte etmeyin.
• Eğer monitor veya camı kırılırsa sıvı kristal ile temas etmeyin ve dikkatli olun.
• Deprem veya diğer şoklar sebebiyle devrilmeden dolayı LCD monitörün hasar görmesini önlemek için, monitörü sağlam bir yere monte ettiğinizden ve gerekli önlemleri aldığınızdan emin olun.

Aşağıdaki durumlarda, monitörünüzü hemen fişten çekin ve servis için yetkili servis personeline başvurun.

• Güç kaynağı kablosu ya da fişi hasar gördüğüünde.
• Eğer monitorün üstüne sıvı döküldüyse veya içine herhangi bir nesne düştüyse.
• Eğer monitor yağmur veya suya maruz kaldıysa.
• Eğer monitor düştüyse veya kasası hasar gördüyse.
• Eğer monitor kullanım talimatlarını takip etmenize rağmen normal çalışmıyorsa.

• Isının düzgün olarak dağılıması için, monitörün etrafında yeterli havalandırma alanı olmasına dikkat edin. Havalandırma boşluklarını kapatmayın ya da monitörü radyatör veya diğer ısı kaynaklarının yakınına yerleştirmeyin. Monitörün üzerine hiçbir şey koymayın.
• Güç kablosu bağlayıcısı, sistemi güç kaynağından ayırmanın birincil yoludur. Monitör, kolayca erişilebilen bir prize yakın olarak kurulmalıdır.
• Taşırken dikkatli olun. Ambalajı taşıma için saklayın.
• Monitör iki veya daha fazla kişi tarafından monte edilmeli veya taşınmalıdır.
• Monitörü tutamağından ve alt çerçevelerinden tutarak taşıyın.
• Sadece ayağından tutarak taşımayın.

Görüntü Sabitliği: Görüntü sabitliği, önceki görüntünün artık veya "hayalet" görüntüsünün ekranda görünür kalmasıdır. CRT monitorlerden farklı olarak, LCD monitorlerde görüntü sabitliği kalıcı değildir, ancak sabit görüntülerin uzun süre görüntülenmesinden kaçınılmalıdır.

Bunu düzeltmek için, monitörü önceki görüntü'nün kaldığı süre kadar kapalı tutun. Örneğin, eğer görüntü monitörde bir saat kaldıysa ve görüntü'nün "hayaleti" hala duruyorsa, monitör görüntü'nün silinmesi için bir saat kapalı kalmalıdır.

NOT: Tüm kişisel görüntüleme aygıtlarında olduğu gibi, NEC DISPLAY SOLUTIONS ekran boş kaldığında düzenli aralıklarla ekran koruyucuların kullanımını veya kullanılmadığında monitorün kapatılmasını tavsiye eder.

MONİTÖRÜN DOĞRU YERLEŞTİRİLMESİ VE AYARLANMASI GÖZ, OMUZ VE BOYUN AĞRILARINI AZALTABİLİR. MONİTÖRÜNÜZÜ YERLEŞTİRİKEN AŞAĞIDAKİLERE DİKKAT EDİN:

• En iyi performans için 20 dakika ısınmasını bekleyin.
• Monitörün yüksekliğini ekran göz seviyesinde veya biraz altında olacak şekilde ayarlayın. Ekranın ortasına bakarken gözleriniz çok halif aşağıya doğru bakmalıdır.
• Monitör gözlerinize 40 cm'den yakın ve 70 cm'den uzak olmamalıdır. En iyi mesafe 50 cm'dir.
• Gözlerinizi periyodik olarak en az 20 feet. uzaktaki bir nesneye odaklayarak dinlendirin. Sık sık göz kırpın.
• Parlama ve yansımları en aza indirmek için monitörü pencere ve diğer ışık kaynaklarına 90° açı ile yerleştirin. Monitörün eğimini ayarlayarak tavan ışıklarının ekranınıza yansımasını engelleyin.
• Eğer ışık yansımaları ekranınızı görmeyi zorlaştırıyorsa, parlama engelleyici filtre kullanın.

• LCD monitörün yüzeyini tiftiksiz, aşındırıcı olmayan bir bez ile temizleyin. Temizleme solüsyonları veya cam temizleyici kullanmayın!
• Okunabilirliği arttırmak için monitorün parlaklık ve kontrast kontrollerini ayarlayın.
• Ekrana yakın bir döküman tutucu kullanın.
• Yazarken kafanızı döndürmeyi en aza indirmek için, daha fazla baktığınız neyse (ekran veya referans materyal) tam önünüzde bulundurun.
• Görüntü sabitlenmesini engellemek için (görüntü sonrası efektleri) monitörde sabit desenleri uzun süre görüntülemekten kaçının.
• Düzenli göz kontrolü yaptırın.

Ergonomi

Maksimum ergonomik fayda sağlamak için aşağıdaki tavsiye ederiz.

• Arka fondaki tram kayboluncaya kadar parlakılığı ayarlayın.
• Kontrast kontrolünü maksimum ayarına getirmeyin.
• Standart sinyallerle belirlenmiş Boyut ve Konum kontrollerini kullanın.
• Önceden belirlenmiş Renk Ayarlarını kullanın.
• Dikey yenilenme oranı 60 Hz den yüksek olan titreşimsiz sinyaller kullanın.

- Görülmesi zor olacağı ve yetersiz kontrast yüzünden göz yorgunluğuna sebep olabileceği için koyu arka fon üzerinde birincil renk maviyi kullanmayın.

LCD Paneli Temizleme

• Sıvı kristal panel toz veya kir ile lekelendiğinde lütfen yumuşak bir bezle silin.
• Lütfen LCD paneli sert veya aşındırıcı malzeme ile ovmayın.
• Lütfen LCD yüzeyi üzerine baskı uygulamayın.
• Lütfen LCD yüzeyinde bozulma ve renk solmasına neden olabilecek OA temizleyici kullanmayın.

Kabinin Temizlenmesi

• Güç kablosunu çekin
• Kabini yumuşak bir bez ile silin
• Kabini silmek için, bezi doğal deterjan ve su ile ıslatın, kabini silin ve kuru bez ile kurulayın.

NOT: Kabin yüzeyinde bir çok plastik kullanılmıştır. Benzen, tiner, alkalin deterjan, alkollü deterjanlar, cam temizleyici, pasta, cila temizleyici, sabun tozu veya böcek ilacı kullanmayın. Kabine kauçuk veya vinil ile uzun süre dokunmayın. Bu tür sıvılar ve kumaşlar boyanın bozulmasına, çatlamasına veya soyulmasına sebep olabilir.

İçindekiler

Yeni NEC monitor kutunuz* aşağıdakileri içermelidir:

• MultiSync LCD3090WQXi monitor, monitor destek ayağı
  • Güç Kablosu
  • Video Sinyal Kablosu (15-pin mini D-SUB erkek DVI-A)
  • Video Sinyal Kablosu (DVI-D - DVI-D kablosuna)
• Kullanıcı Kilavuzu
• CD-ROM
• Kablo kapağı
• Vida (x 4) (monitörü esnek bir kola takmak için (sayfa 9))
• Mengene

NOT: Bu monitöre opsiyonel hoparlör takılabilir: "MultiSync Sound bar". Lütfen bayinizden sorun veya web sitemizden http://www.necdisplaysolutions.com

Opsiyonel Sound bar (Ses çubuğu) kullanılırken, lütfen ekteki mengene ile kabloyu monitöre gösterilen şekilde takın.

MultiSync Sound bar

* Monitörü taşımak veya bir yere göndermek için orjinal kutusunu ve ambalaj malzemesini saklamayı unutmayın.

Hızlı Başlama

LCD monitorü sisteminize bağlamak için, aşağıdaki talimatları izleyin:

NOT: Kurulumdan önce "Tavsiye Edilen Kullanım"ı okuyun.

Maksimum çözünürlüğün görüntülenebilmesi için 2560 x 1600 çözünürlüğünü destekleyen bir ekran kartına ihtiyaç vardır. Monitör iki veya daha fazla kişi tarafından monte edilmeli veya taşınmalıdır.

1. Bilgisayarınızı kapatın.

2. DVI dijital çıkışı PC veya MAC için: DVI sinyal kablosunu sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.1). Tüm vidaları sıkın.

Analog çıkışı PC için: Sinyal kablosunun 15-Pin mini D-SUB – DVI-A ucunu sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.2).

MAC İçin: Macintosh kablo adaptörünü bilgisayara bağlayın, daha sonra 15-pin mini D-SUB sinyal kablosunu Macintosh kablo adaptörüne bağlayın (Şekil B.1).

Macintosh Kablosu (dahil değil)

NOT: Bazı Macintosh sistemlerinde Macintosh kablo adaptörüne gerek yoktur.

1. LCD paneli 30° açı ile kaldırmak ve en yüksek pozisyona getirmek için monitorün her iki yanında ellerinizle tutun (Şekil C.1).

2. Tüm kabloları uygun konnektörlere bağlayın (Şekil C.1).

NOT: Yanlış kablo bağlantıları düzensiz çalışmaya sebep olabilir, ekran kalitesine/LCD modül bileşenlerine zarar verebilir ve/veya modülün ömrünü kısaltabilir.

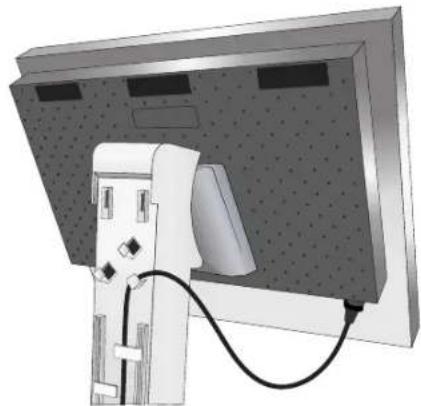

1. Kabloların düzenli olması için, bunları destek içerisindeki kablo yönetim sistemi içine yerleştirin.

Güç kablosunu özel kancalara gösterilen şekilde yerleştirin (Şekil C.2).

DVI kablosunu ve 15-pin mini D-Sub DVI-A kablosunu kancalara gösterilen şekilde yerleştirin (Şekil C.3).

Monitörü Yatay modda kullanırken, DVI kablosunu ve 15-pin mini D-Sub DVI-A kablosunu kancalara gösterilen şekilde yerleştirin (Şekil C.4).

1. Tüm kabloların desteğe göre düz durumda olduğundan emin olun (Şekil C.3).

Lütfen eğimi ve ekranın dönmesini kontrol edin, kabloları topladığınızda monitor ekranını Kaldırın, İndirin.

SENSÖR PORTU

Kendi kendine kalibrasyon ve kalibrasyon kopyalama için kullanılan opsiyonel harici sensör için (CD-ROM Sürümü, Sayfa 25).

1. Kabloları sıkıca tutun ve kablo kapağını desteğe takın (Şekil D.1). Kablo kapağını çıkartın, kapağı Şekil D.2 de gösterilen şekilde kaldırın.
2. Güç kablosunun bir ucunu monitörün arkasındaki AC girişine, diğer ucunu da elektrik prizine takın.

NOT: Uygun AC güç kablosunun seçimi için lütfen bu kullanma kılavuzunun Uyarılar bölümüne bakın.

1. Monitörün sol tarafındani Tatil Anahtarı açık olmalıdır. Öndeki güç düğmesi ile monitorü (Şekil E.1) ve bilgisayarı açın.
   NOT: Tatil Anahtarı gerçek açık/kapalı anahtardır. Eğer bu anahtar KAPALI durumdaysa, monitor öndeki düğme kullanılarak açılamaz. Üst üste açıp kapamayın.

2. Dokunmadan otomatik ayar, zamanlamaların çoğu için, ilk başlangıştan sonra monitörü optimum ayarlarına ayarlar. Diğer ayarlar için aşağıdaki OSD kontrollerini kullanın.

3. Auto Contrast (Otomatik Kontrast Ayarlama) (Sadece Analog Girişte)
   • Auto Adjust (Otomatik Ayarlama) (sadece Analog giriste)

OSD kontrollerin tam tanımları için bu Kullanıc Kılavuzunun Kontroller bölümüne bakın.

NOT: Herhangi bir problemle karşılaştığınızda, bu Kullanıcı Kılavuzunun Sorun Giderme bölümüne bakın.

Şekil E.1
Türkçe-7

Monitör Ekranını Yükselt ve Alçalt

Monitör hem Dikey hem de Yatay konumda yükseltilip alçaltılabilir.

Ekranı yükseltmek veya alçaltmak için, ellerinizi monitörün her iki yanına koyun ve istediğiniz yüksekliğe getirin (Şekil RL.1).

NOT: Monitor ekranını yükseltir veya alçaltırken dikkatli olun.

Döndürmeden önce, ekran masaya çarpmasını veya parmaklarını zı sıkıştırmasını önlemek için en yüksek konuma yükseltilmelidir.

Ekrani yükseltmek için, ellerinizi monitorün her iki yanına koyun ve en yüksek konuma getirin (Şekil RL.1).

Ekranı döndürmek için, ellerinizi monitor ekranının her iki yanına koyun, Yatay'dan Dikey'e döndürmek için saat yönünde

Dikey'den Yatay'a döndürmek için saat yönünün tersinde çevirin (Şekil R.1).

OSD menüsünü yatayla dikey arasında döndürmek için, "Kontroller" bölümüne bakın.

Monitör ekranını ellerinizle üst ve alt taraflarından tutarak eğimi arzu ettiğiniz şekilde ayarlayın (Şekil TS.1).

Şekil TS.1 Şekil TS.2

NOT: Monitör ekranının eğimini ayarlarken dikkat edin.

Açıklık

Monitör ekranını ellerinizle her iki yanından tutarak açıklığı arzu ettiğiniz şekilde ayarlayın (Şekil TS.2).

Bu LCD monitor esnek bir kol ile kullanılmak üzere tasarlanmıştır.

Monitörü alternatif montaj amaçlarına hazırlamak için:

NOT: Monitör iki veya daha fazla kişi tarafından monte edilmeli veya taşınmalıdır.

• Detaylı talimatlar için esnek kolla birlikte verilen talimatlara göz atın.
• Güvenlik gerekliliklerini yerine getirmek için monitorn monitorün ağırlığı göz önünde bulundurulduğunda gerekli dengeyi sağlayabilecek bir kola monte edilmelidir.

Monitör Desteğini Çıkartma

1. Kablo kapağını çıkarın.
2. Tüm kabloları çıkartın.
3. Ellerinizi monitörün her iki yanına koyun ve en yüksek konuma getirin.
4. Monitörün yüzeyi aşağı gelecek şekilde aşındırı olmayan bir yüzey üzerine koyun (Şekil S.1).

1. Bir elinizle üniteyi diğer elinizle Hızı Kaldırma Kolunu tutun. Hızlı Kaldırma Kolunu oklarla gösterilen yönde hareket ettirin (Şekil S.2).
2. Monitörden çıkartmak için desteğin alt tarafını kaldırın (Şekil S.3). Monitör artık alternatif metodla monte edilebilir. Desteği tekrar takmak için bu işlemin tersini yapın.

NOT: Monitör desteğini sökerken dikkatli olun ve parmağını zı sıkıştırmamaya dikkat edin.

1. Desteğin çıkartılması ile sağlanan 4 vidayı kullanarak kolu monitöre takın (Şekil F.1).

Uyarı: • Monte ederken monitöre ve desteğe zarar vermemek için SADECE destekten çıkartılan vidaları (4 adet) kullanın.

• Monitör sadece onaylanmış bir kolla kullanılmalıdır (örn. GS işareti).
• VESA (100 x 100) dışında montaj aksesuarları kullanılırken (örn VESA (200 x 100)), M4 boy vidalar kullanım (Uzunluk: braket kalınlığı + 10mm). Önerilen Bağlama Gücü: 98 - 137N•cm

- Esnek kolla kullanırken, havalandırmanın bloke olmasını engellemek için monitörün üstünde ve arkasında yeterli miktarda boşluk bırakın.

LCD tertibatının ağırlığı: 14.4 kg
Şekil F.1

Türkçe-9

Kontroller

Monitörün ön kısmındaki OSD (Ekran Üstü) kontrol düğmeleri aşağıdaki gibi çalışır:

OSD menüsüne girmek için, MENU düğmesine basın.

Sinyal girişini değiştirmek için, SELECT düğmesine basın.

NOT: Sinyal girişini değiştirmek için OSD kapalı olmalıdır.

1 AUTO DIMMING SENSOR (OTOMATIK KARATMA SENSÖRÜ)	Ortam aydınlatmasını algılayarak, monitörün çok daha keyifli izleme sağlayacak şekilde ayarlama yapmasını sağlar. Bu sensörün üzerini kapatmayın.
2 POWER (GÜÇ)	Monitörü açar ve kapatır.
3 LED	Gücün açık olduğunu gösterir.Gelişmiş OSD Kontrol menüsünde mavi ve yeşil arasında değiştirilebilir.
4 INPUT/SELECT (GİRİŞ/SEÇ)	OSD Kontrol menüsüne girer. OSD alt menüsüne girerOSD Kontrol menüsünde değilken giriş kaynağına değiştirir.
5 MENU/EXIT (ÇIKİŞ)	OSD menüsüne erişim. OSD menüsünden çıkar. OSD Kontrol menüsünden çıkar.
6 LEFT/RIGHT (SOL/SAĞ)	OSD Kontrol menüsünde sola veya sağa gider. OSD menüsü kapalıyken, parlaklığı direkt olarak ayarlayabilirsiniz. HotKey fonksiyonu varsayılan olarak etkindir.
7 UP/DOWN (YUKARI/AŞAĞI)	OSD Kontrol menüsünde yukarı veya aşağı gider. OSD menüsü kapalıyken, kontrastı direkt olarak ayarlayabilirsiniz. HotKey fonksiyonu varsayılan olarak etkindir.
8 RESET/ROTATE OSD (SIFIRLA/OSD DÖNDÜR)	OSD'yi fabrikaya ayarlarına geri döndürür.OSD gösterilmediğinde basıldığında, OSD Kontrol menüsünü dikey ve yatay mod arasında değiştirir (CD-ROM sürümü Sayfa 23, Tag9 "OSD ROTATION" bakın).*
9 TUŞ KILAVUZU	Key Guide (Tuş Kılavuzu) OSD kontrol menüsüne erişildiğinde ekranda görülür.Key Guide (Tuş Kılavuzu) OSD kontrol menüsü döndürüldüğünde döner.

* "SOL/SAĞ" ve "YUKARI/AŞAĞI" düğmelerinin fonksiyonları OSD yönüne (yatay/dikey) göre değişebilir.

OSD DİLİ AYARLAMA

• OSD fonksiyonlarını kullanmadan önce OSD dilini ayarlayın.
• “LANGUAGE SELECTION (DİL SEÇİMİ)” menüsüne erişmek için kontrol tuşuna (SOL/SAĞ veya YUKARI/AŞAĞI veya EXIT (ÇIKİŞ)) basın.
• SOL/SAĞ veya YUKARI/AŞAĞI tuşlarına basarak istediğiniz OSD dilini seçin.
• OSD menüsünden çıkmak için EXIT (ÇIKİŞ) tuşuna basın.

NOT: OSD dilini ayarlamak sadece ilk başlangıçtan sonra gereklidir. OSD dili, kullanıcı tarafından değiştirilene kadar aynı olarak kalacaktır.

OSD menüsü ve ileri seviyeli kullanıcı menüsü için bkz. Ek (CD-ROM sürümü) veya İngilizce basılmış tam İngilizce kılavuza bakın.
