NÁVOD K OBSLUZE MultiSync V521 NEC

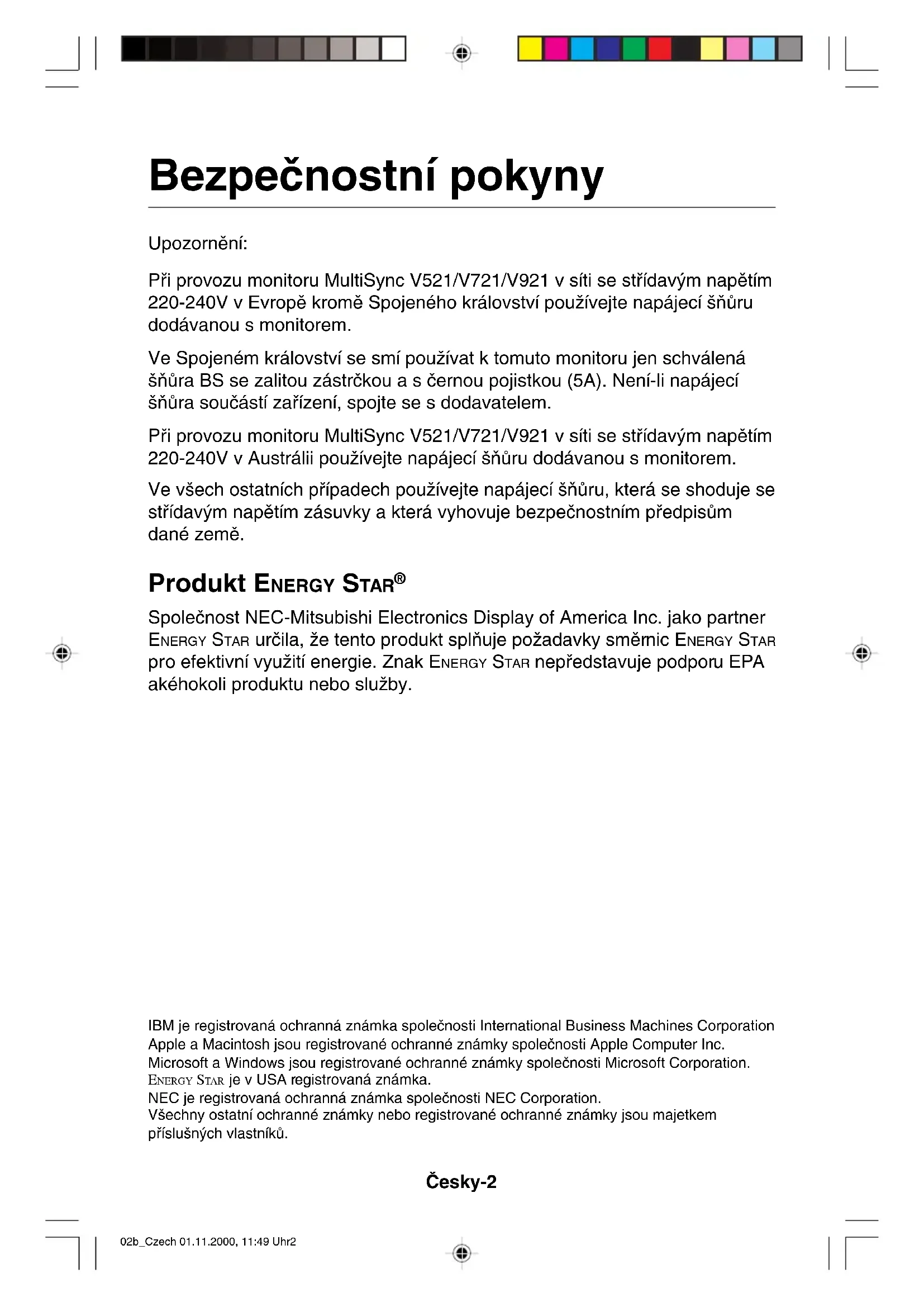

02b_Czech 01.11.2000, 11:49 Uhr1âesky-2 Bezpeãnostní pokyny Upozornûní: Pfii provozu monitoru MultiSync V521/V721/V921 v síti se stfiídav˘m napûtím 220-240V v Evropû kromû Spojeného království pouÏívejte napájecí ‰ÀÛru dodávanou s monitorem. Ve Spojeném království se smí pouÏívat k tomuto monitoru jen schválená ‰ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ‰ÀÛra souãástí zafiízení, spojte se s dodavatelem. Pfii provozu monitoru MultiSync V521/V721/V921 v síti se stfiídav˘m napûtím 220-240V v Austrálii pouÏívejte napájecí ‰ÀÛru dodávanou s monitorem. Ve v‰ech ostatních pfiípadech pouÏívejte napájecí ‰ÀÛru, která se shoduje se stfiídav˘m napûtím zásuvky a která vyhovuje bezpeãnostním pfiedpisÛm dané zemû. Produkt ENERGY STAR

Spoleãnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGY STAR urãila, Ïe tento produkt splÀuje poÏadavky smûrnic ENERGY STAR pro efektivní vyuÏití energie. Znak ENERGY STAR nepfiedstavuje podporu EPA akéhokoli produktu nebo sluÏby. IBM je registrovaná ochranná známka spoleãnosti International Business Machines CorporationApple a Macintosh jsou registrované ochranné známky spoleãnosti Apple Computer Inc.Microsoft a Windows jsou registrované ochranné známky spoleãnosti Microsoft Corporation. ENERGY STA R je v USA registrovaná známka. NEC je registrovaná ochranná známka spoleãnosti NEC Corporation.V‰echny ostatní ochranné známky nebo registrované ochranné známky jsou majetkempfiíslu‰n˘ch vlastníkÛ.02b_Czech 01.11.2000, 11:49 Uhr2âesky-3 âesky Obsah Balení monitoru* fiady V by mûlo obsahovat následující poloÏky:

• Statick˘ signální kabel

• UÏivatelskou pfiíruãku

• CD-ROM obsahuje kompletní uÏivatelskou pfiíruãku ve formátu PDF asoubory pro systém Windows (soubor Inf a barevn˘ profil). Pro zobrazení kompletní uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0.

• PÛvodní krabice a balicí materiál si uschovejte pro pfiípadnou pfiepravu monitoru. 02b_Czech 01.11.2000, 11:49 Uhr3âesky-4 Pfiipevnûní a odstranûní naklápûcího a otoãného podstavce Pfiipevnûní Tento produkt zahrnuje monitor MultiSync a naklápûcí a otoãn˘ podstavec. Pfiipevnûní naklápûcího a otoãného podstavce k monitoru MultiSync proveìte podle níÏe uveden˘ch pokynÛ.

• Zatlaãte v‰ech ‰est západek naklápûcího a otoãného podstavce do ‰esti otvorÛ ve spodní ãásti monitoru MultiSync.

• Pak naklápûcí a otoãn˘ podstavec nasuÀte.

• Západka naklápûcího a otoãného podstavce zajistí spojení s monitorem. Sejmutí Pfii pfiepravû monitoru do opravny je tfieba naklápûcí a otoãn˘ podstavec sejmout.

chl˘ start Pokyny pro pfiipojení monitoru MultiSync fiady V ksystému:

1. Vypnûte poãítaã a monitor MultiSync.

2. V pfiípadû nutnosti nainstalujte grafickou kartu. Dal‰í informace naleznete

signálního kabelu ke konektoru grafické karty (obrázek A.1) na poãítaãi. Utáhnûte v‰echny ‰rouby. Macintosh: Pfiipojte adaptér kabelu Mac (není souãástí dodávky) ke konektoru monitoru na poãítaãi Macintosh (obrázek B.1). Pfiipojte 15kolíkov˘ mini konektor typu D-SUB statického signálního kabelu do kabelového adaptéru Macintosh na poãítaãi (obrázek B.1). Dotáhnûte v‰echny ‰rouby. Pfiipojte napájecí ‰ÀÛru k monitoru MultiSync fiady V a druh˘ konec zapojte do elektrické zásuvky (obrázek C.1).

5. Zapnûte monitor (obrázek D.1) a poãítaã.

6. Tím je instalace dokonãena.

POZNÁMKA: Vyskytnou-li se potíÏe, pfieãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. Statick˘ signální kabel 15 kolíkov˘ mini konektor typu D-SUB Obrázek A.1 02b_Czech 01.11.2000, 11:49 Uhr5âesky-6 Obrázek B.1 Obrázek C.1 Obrázek D.1 Poãítaã Adaptér Mac (není souãástí v˘bavy) 15kolíkov˘ mini konektor typu D-SUB Statick˘ signální kabel Elektrická zásuvka Napájecí ‰ÀÛra 02b_Czech 01.11.2000, 11:49 Uhr6âesky-7 âesky Ovládací prvky Ovládací tlaãítka OSM (On-Screen Manager) na pfiední stranû monitoru mají následující funkce: SELECT Otevfiení a zavfiení nabídky OSM. CONTROL-/+ Volba jednoho z ovládacích prvkÛ a sniÏování nebo zvy‰ování hodnot nastavení. RESET Obnovení zv˘raznûného ovládacího prvku na nastavení od v˘robce. Stisknûte asi na 1 vtefiinu zároveÀ tlaãítko - a +. BRIGHTNESS (Jas): Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast): Nastavuje jas obrazu vzhledem k pozadí. (Kontrast lze tlaãítky „-, +“ upravit, i kdyÏ je nabídka OSM skrytá.) R Red Color Control (Nastavení ãervené barvy): Nastavení kontrastu ãervené na displeji. G Green Color Control (Nastavení zelené barvy): Nastavení kontrastu zelené na displeji. B Blue Color Control (Nastavení modré barvy): Nastavení kontrastu modré na displeji. Horizontal (Horizontální): Horizontální posunutí obrazu (vlevonebo vpravo). Vertical position (Vertikální poloha): Vertikální posunutí obrazu (nahoru nebo dolÛ). Horizontal size (Horizontální rozmûr): Zmen‰ení nebo zvût‰ení horizontálního rozmûru obrazu. Vertical size (Vertikální rozmûr): Zmen‰ení nebo zvût‰ení vertikálního rozmûru obrazu. Ovladaãe Geometry umoÏÀují nastavení zaoblení nebo zkosení boãních stran zobrazení. Pincushion/Barrel (Podu‰kové nebo soudkové zkreslení): Zmen‰uje nebo zvût‰uje zaoblení zobrazení smûrem dovnitfi nebo ven. Trapezoid (LichobûÏníkové zkreslení): Vyrovnává spodní ãást obrazovky podle její horní ãásti. 02b_Czech 01.11.2000, 11:49 Uhr7âesky-8 Parallelogram (Zkosení): Zmen‰uje nebo zvût‰uje sklon stran doleva nebo doprava. Bow (Pincushion Balance) (Prohnutí /podu‰ková rovnováha/): Zmen‰uje nebo zvût‰uje postranní zaoblení doleva nebo doprava. Rotates (Otoãení): Otáãí obraz. Degauss (demagnetizace): Zvolte ikonu degauss v “oknû pro v˘bûr ikon” a stisknûte tlaãítko “SELECT”. Tato funkce odstraní rozptylové magnetické pole a opraví vysílání elektronového paprsku, které ovlivÀuje ãistotu, zaostfiení a sbíhavost. Poznámka: Funkci demagnetizace pouÏívejte s minimálním ãasov˘m odstupem 20 minut. Color Temperature (Barevná teplota): Zvolte ikonu Color Temperature v “oknû pro v˘bûr ikon” a stisknûte tlaãítko “SELECT”. Lze jej pfiepnout a zmûnit teplotu barev. (9300K, 7550K, 6550K, uÏivatelsk˘) OSD: Jsou tfii barvy pozadí (modrá, ãerná a bílá). Barvy lze zvolit pomocí tlaãítka “SELECT” po volbû “OSD” v “oknû pro v˘bûr ikon”. EXIT (Konec): Zavfiení okna nabídky OSM. Zvolte EXIT v “oknû pro v˘bûr ikon” a poté stisknûte tlaãítko “SELECT”. MultiSync V921 EXIT (Konec): Zavfiení okna nabídky OSM. Zvolte ESC v“oknû pro v˘bûr ikon” a poté stisknûte tlaãítko “SELECT”. Horizontal Moiré Canceler (Horizontální potlaãení moaré): SniÏuje horizontální úroveÀ moaré. Vertical Moiré Canceler (Vertikální potlaãení moaré): SniÏuje vertikální hladiny moaré. Poznámka: Pokud nestisknete po dobu 10 vtefiin v nabídce OSM Ïádné tlaãítko, okno automaticky zmizí. exit (V521/V721)

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástky, které by si mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechte odborníkÛm.

• Monitor pouÏívejte v ãistém a suchém prostfiedí.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho vblízkosti vody.

• Do mezer skfiínû nezasouvejte Ïádné pfiedmûty. Mohly by pfiijít do kontaktu s body nebezpeãného napûtí, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• Monitor neumísÈujte do blízkosti vysokokapacitních transformátorÛ, elektrick˘ch monitorÛ a podobn˘ch zafiízení, jako jsou externí reproduktory nebo ventilátory, které vytváfií silné magnetické pole.

• Umístûte monitor pokud moÏno obrazovkou k v˘chodu. Minimalizujete tak pÛsobení zemského magnetického pole.

• Otáãením zapnutého monitoru mÛÏe dojít k rozladûní barev. Potom je tfieba monitor alespoÀ na 20 minut vypnout a teprve po opûtném zapnutí barvy znovu vyladit.

• K pfieru‰ení pfiívodu elektrické energie je nutno odpojit kabel ze zásuvky elektrického napûtí.

• PouÏíváte-li pro provoz monitoru MultiSync fiady V obvyklé napûtí 220- 240V, pouÏijte také odpovídající napájecí ‰ÀÛru vyhovující napûtí zásuvky stfiídavého proudu. Napájecí ‰ÀÛra musí b˘t schválena a musí vyhovovat bezpeãnostním pfiedpisÛm platn˘m v pfiíslu‰né zemi. (Typ H05VV-F se nesmí pouÏívat ve Spojeném království)

• Ve Velké Británii se smí pouÏívat k tomuto monitoru jen schválená ‰ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ‰ÀÛra pfiibalena, spojte se prosím s dodavatelem. 02b_Czech 01.11.2000, 11:49 Uhr9âesky-10 V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor ze sítû apfiivolat kvalifikovaného servisního technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• Monitor fiádnû nefunguje, pfiestoÏe jste dodrÏeli v‰echny pokyny.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, kníÏ máte snadn˘ pfiístup.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 30 cm, maximální 70 cm. Optimální vzdálenost je 45 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Pro minimalizaci odleskÛ a odrazÛ monitor umístûte pod úhlem asi 90° od okna a jiného svûtelného zdroje. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Pravidelnû monitor ãistûte. PouÏijte jemn˘ hadfiík, kter˘ nepou‰tí vlákna, pouÏívejte neutrální ãisticí prostfiedky bez obsahu alkoholu, které odpuzují prach, nebo ãistiã oken.

• Pro zaji‰tûní optimální ãitelnosti nastavte jas a kontrast.

• PouÏívejte stojan na doklady, kter˘ umístíte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• Jas upravujte tak dlouho, dokud nezmizí rastr na pozadí.

• Nenastavujte ovladaãe kontrastu na maximum.

• Prvky pro ovládání pozice a pfiednastavenou velikost pouÏívejte se standardními signály.

• PouÏijte pfiednastavené barvy a ovládací prvky pro posun vlevo a vpravo.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 75-120 Hz (V521/V721) a 75-160 Hz (V921).
