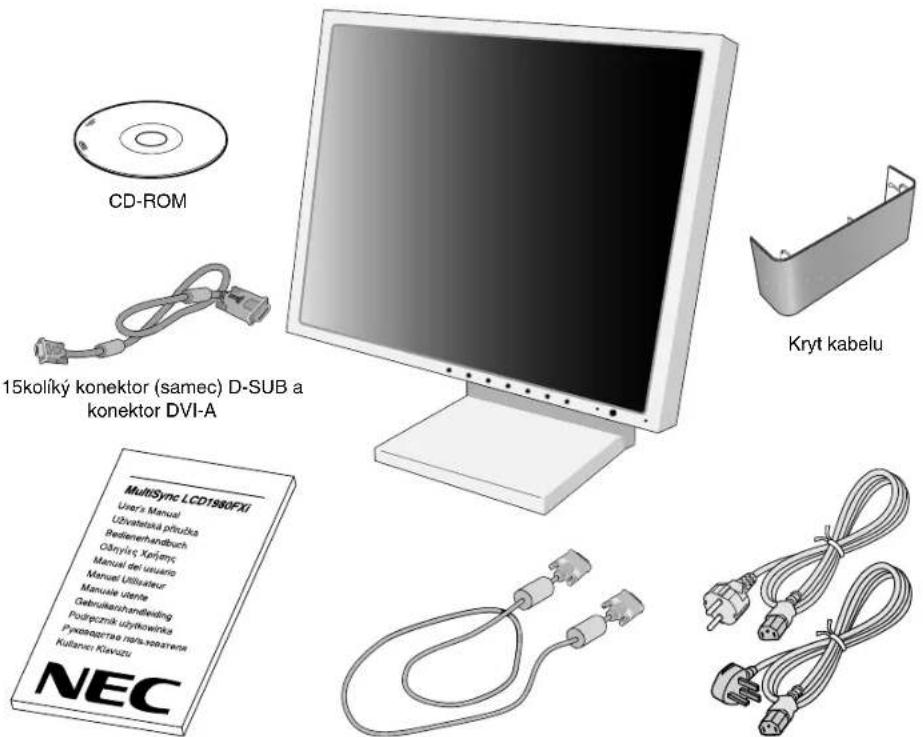

, urãila, Ïe tento produkt splÀuje poÏadavky smûrnic E NERGY STAR pro efektivní vyuÏití energie. Znak ENERGY STAR neznamená, Ïe organizace EPA odpovídá za jak˘koli produkt nebo jakoukoli sluÏbu. 02_Czech 10/06/2005, 10:291âesky-2 CD-ROM UÏivatelská pfiíruãka Kabel s konektory DVI-D Napájecí ‰ÀÛry Kryt kabelu 15kolík˘ konektor (samec) D-SUB a konektor DVI-A Obsah Nov˘ monitor LCD NEC MultiSync* musí pfii dodání obsahovat následující poloÏky:

monitor MultiSync LCD1980FXi s podstavcem umoÏÀujícím otoãení ve vodorovném a svislém smûru, sklápûní a úpravu v˘‰ky,

• napájecí ‰ÀÛry (pro Evropu a Velkou Británii),

• kabel pro obrazov˘ signál (s 15kolíkov˘m miniaturním konektorem D-SUB a konektorem DVI-A),

• kabel pro obrazov˘ signál (konektor DVI-D a DVI-D),

• uÏivatelská pfiíruãka,

• CD-ROM (zahrnuje kompletní uÏivatelskou pfiíruãku ve formátu PDF). Pro zobrazení uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0.

• PÛvodní karton a balicí materiál si uschovejte pro pfiípadnou pfiepravu monitoru. POZNÁMKA: Tento monitor muÏe b˘t vybaven doplnkov˘mi reproduktory: “MultiSync sound bar”. Informace vám poskytne prodejce nebo nav‰tivte stránku http://www.nec-display-solutions.com 02_Czech 10/06/2005, 10:292âesky âesky-3 Rychl˘ start Monitor MultiSync LCD pfiipojíte k poãítaãi následujícím zpÛsobem:

2. Pro poãítaã PC nebo Macintosh s digitálním v˘stupem DVI: Pfiipojte jeden konec signálního kabelu DVI ke konektoru

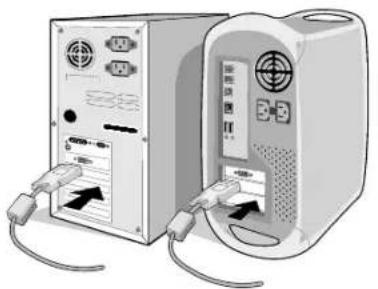

grafické karty poãítaãe (obrázek A.1). Dotáhnûte v‰echny ‰rouby. Poãítaã PC s analogov˘m v˘stupem: Pfiipojte signální kabel s 15kolíkov˘m miniaturním konektorem typu D-SUB a konektorem DVI-A do zásuvky na grafické kartû (obrázek A.2). Poãítaãe Macintosh: Pfiipojte k poãítaãi adaptér Multisync Macintosh a k adaptéru pfiipojte 15kolíkov˘ konektor signálního kabelu D-SUB (obrázek B.1). POZNÁMKA: U nûkter˘ch poãítaãÛ Macintosh není nutné pouÏívat tento kabelov˘ adaptér.

3. Pfiipojte kabel signálu DVI ke konektoru na zadní stranû monitoru. Pfiipojte kabel pro obrazov˘ signál (obrázek C.1).

Pfiipojte kabel VGA nebo DVI pouze ke vstupu 2. POZNÁMKA: Nesprávné pfiipojení kabelÛ mÛÏe mít za následek nerovnomûrn˘ provoz, sníÏení kvality zobrazení nebo po‰kození zobrazovacích souãástek modulu LCD a mÛÏe zkrátit Ïivotnost modulu. Dejte kabely k sobû a vloÏte je do podstavce s pfiipevnûn˘m krytem kabelÛ. Kryt kabelÛ lze pfiipevnit na pfiední nebo zadní stranu naklápûcí základny (obrázek C.1, C.2). Po manipulaci s kabely upravte svislou a horizontální polohu monitoru. 4. Pfiipojte jeden konec napájecí ‰ÀÛry do napájecího konektoru na zadní stranû monitoru a druh˘ konec do zásuvky ve stûnû (obrázek C.1). POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v˘bûru správné napájecí ‰ÀÛry.

5. Hlavní vypínaã na levé stranû monitoru musí b˘t zapnut˘. Zapnûte monitor pomocí ãelního vypínaãe (obrázek D.1).

POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn˘ vypínaã. Pokud je tento vypínaã v poloze OFF (Vypnuto), monitor nelze zapnout pfiedním tlaãítkem. NEP¤EPÍNEJTE vypínaãe opakovanû. POZNÁMKA: Pro poãítaã MAC s digitálním v˘stupem: Pfied zapnutím poãítaãe MAC v nabídce OSM “DVI SELECTION” (Volba DVI) nastavte vstupní reÏim DVI na hodnotu DIGITAL stisknutím tlaãítka “SELECT” (Vybrat) a potom tlaãítka “CONTROL” (Ovládání); kabel signálu DVI musí b˘t pfiipojen ke konektoru DVI-I (Input1) na monitoru. Jinak se poãítaã MAC nemusí zapnout.

6. Zapnûte poãítaã. Funkce bezdotykového automatického sefiízení automaticky nastaví monitor pfii poãáteãní instalaci pro

vût‰inu ãasování. K dal‰ímu sefiízení pouÏijte následující ovladaãe OSM:

• Auto Contrast (Automatické sefiízení kontrastu, pouze pro analogov˘ vstup)

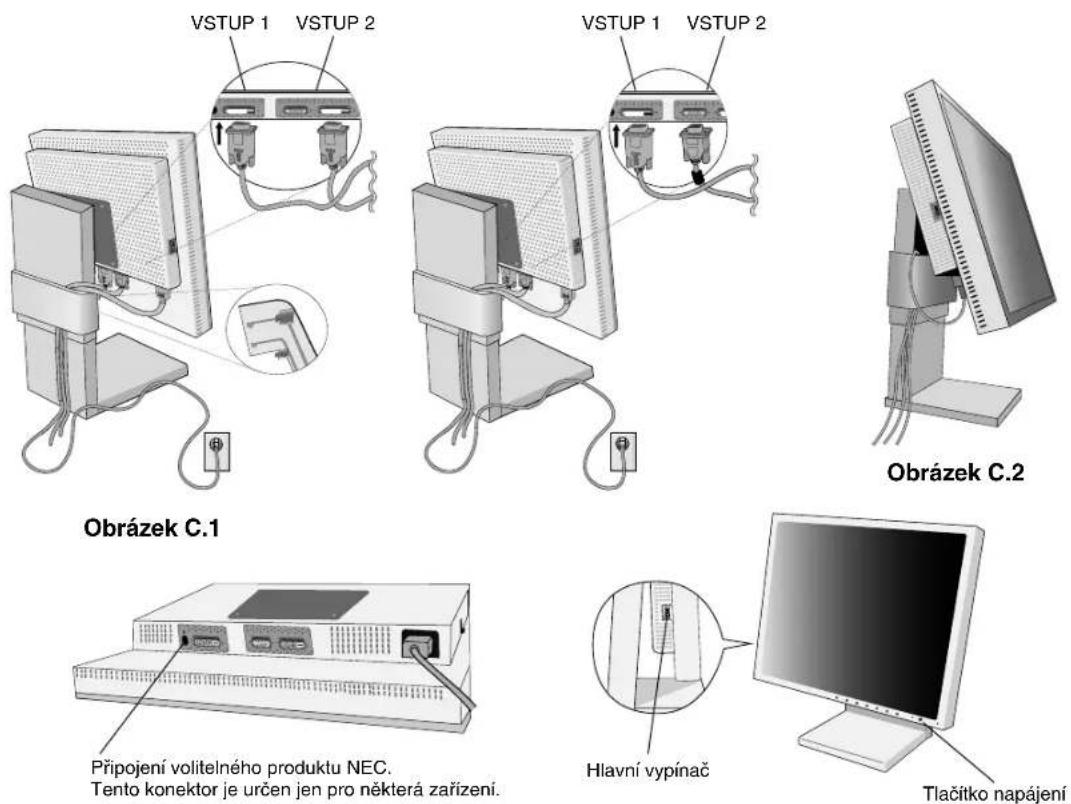

• Auto Adjust (Automatické sefiízení, pouze pro analogov˘ vstup) Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, proãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. Obrázek A.1 Obrázek B.1 Adaptér kabelu Macintosh (není souãástí v˘bavy) Obrázek A.2 02_Czech 10/06/2005, 10:293âesky-4 Obrázek C.1 Obrázek C.2 Obrázek D.1 Obrázek RL.1 VSTUP 2 VSTUP 1 Hlavní vypínaã Tlaãítko napájení Pfiipojení volitelného produktu NEC. Tento konektor je urãen jen pro nûkterá zafiízení. VSTUP 2 VSTUP 1 Nastavení v˘‰ky monitoru Monitor je moÏné posunout nahoru nebo dolÛ buì v reÏimu Na v˘‰ku nebo Na ‰ífiku. Chcete-li obrazovku posunout nahoru nebo dolÛ, uchopte monitor na obou stranách a zvednûte jej nebo spusÈte do poÏadované v˘‰ky (obrázek RL.1). POZNÁMKA: Pfii sniÏování nebo zvy‰ování obrazovky monitoru buìte opatrní. Otoãení obrazovky Pfied otoãením musíte obrazovku zvednout do nejvy‰‰í polohy, aby nenarazila o desku stolu nebo abyste si nepfiivfieli prsty. Chcete-li obrazovku posunout nahoru, uchopte monitor za obû strany a zvednûte jej do nejvy‰‰í polohy (obrázek RL.1). Chcete-li obrazovku otoãit, uchopte monitor za obû strany a otáãejte jím po smûru pohybu hodinov˘ch ruãiãek z polohy na ‰ífiku do polohy na v˘‰ku nebo proti smûru pohybu hodinov˘ch ruãiãek z polohy na v˘‰ku do polohy na ‰ífiku (obrázek R.1). Informace o otoãení nabídky OSM do polohy na ‰ífiku a na v˘‰ku najdete v ãásti “Ovladaãe” v popisu funkce “OSM ROTATION”. POZNÁMKA: Pokud je obrazovka otoãena proti smûru hodinov˘ch ruãiãek, funkce sklopení není k dispozici. Otoãte obrazovkou o 90° ve smûru hodinov˘ch ruãiãek (usly‰íte jedno cvaknutí). Obrázek R.1 02_Czech 10/06/2005, 10:294âesky âesky-5 Sklon monitoru Uchopte monitor na horní a dolní stranû a upravte sklon podle poÏadavkÛ (obrázek TS.1). Obrázek TS.1 Obrázek S.1 Otáãení Uchopte obû strany monitoru a otoãte monitor podle poÏadavkÛ (obrázek TS.2). POZNÁMKA: Pfii naklápûní monitoru postupujte opatrnû. POZNÁMKA: Pokud není funkce sklopení k dispozici, otoãte obrazovku o 90° po smûru hodinov˘ch ruãiãek (usly‰íte jedno cvaknutí). Odebrání podstavce pfii pfiemístûní monitoru Pfiíprava monitoru na pfiemístûní:

1. Odpojte v‰echny kabely.

2. Uchopte monitor za obû strany a zvednûte jej do nejvy‰‰í polohy.

3. PoloÏte monitor obrazovkou dolÛ na hladk˘ povrch. (Obrazovku poloÏte na podloÏku o síle 36 mm tak, aby byl podstavec

rovnobûÏn˘ s odkládací plochou) (obrázek S.1). 4. OdstraÀte dva horní ‰roubky uchycující monitor k podstavci (obrázek S.2). Otoãte podstavec o 180° proti smûru hodinov˘ch ruãiãek (usly‰íte dvû cvaknutí). OdstraÀte ‰roubky na dolní stranû (obrázek S.3) a zvednûte podstavec. Monitor je nyní pfiipraven k umístûní na jiném místû.

5. Pfii upevnûní podstavce postupujte opaãnû: Utáhnûte dva dolní ‰roubky, otoãte podstavec o 180° ve smûru hodinov˘ch

ruãiãek (usly‰íte dvû cvaknutí) a utáhnûte dva horní ‰roubky. POZNÁMKA: Pfii jiném upevnûní pouÏívejte pouze prostfiedky kompatibilní s normou VESA (rozteã 100 mm). POZNÁMKA: Pfii sejmutí podstavce monitoru zacházejte se zafiízením opatrnû. Obrázek TS.2 Obrázek S.2 Upozornûní: Pfii montáÏi pouÏijte pfiiloÏené ‰rouby (4 kusy). Pfiedejdete po‰kození monitoru a podstavce. Aby byly splnûny bezpeãnostní poÏadavky, musí b˘t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Ploch˘ monitor lze pouÏívat pouze se schválen˘m ramenem (napfi. znaãky GS). Obrázek S.3 POZNÁMKA: Pokud je displej LCD v otoãen na ‰ífiku, dva okrouhlé záfiezy musí b˘t na dolní stranû obrazovky (obrázek S.4). Obrázek S.4 36 mm 02_Czech 10/06/2005, 10:295âesky-6 Ovládací prvky Ovládací tlaãítka OSM (On-Screen Manager) na pfiední stranû monitoru mají následující funkce: Chcete-li otevfiít nabídku OSM, stisknûte kterékoli z ovládacích tlaãítek (EXIT, , , –, +). Vstupní signál lze zmûnit tlaãítkem SELECT. POZNÁMKA: Chcete-li zmûnit vstup signálu, musíte nabídku OSM zavfiít. POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoÏní zru‰it funkci RESET pomocí tlaãítka EXIT. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkov˘ jas obrazu pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. BLACK LEVEL (ÚroveÀ ãerné, pouze pro analogov˘ vstup) Upraví úroveÀ ãerné. AUTO CONTRAST (Automatick˘ kontrast, pouze pro analogov˘ vstup) Nastaví obraz pro nestandardní obrazové vstupy. AUTO BRIGHTNESS (Automatické sefiízení jasu) 1: Zjistí úroveÀ jasu okolí a automaticky upraví jas monitoru pomocí optimálního nastavení volby BRIGHTNESS (Jas)*

2: SlouÏí k automatické optimalizaci nastavení BRIGHTNESS (Jas) podle bíl˘ch ploch obrazovky. âidlo jasu okolí nemá Ïádnou funkci. OFF (Vypnuto): â. funkce. POZNÁMKA: âidlo jasu okolí nezakr˘vejte.

: Úplné informace o funkci “Auto Dimming” (Automatické ztmavení) najdete na disku CD-ROM (anglická ãást, str. 20) Auto Adjust (Automatické sefiízení, pouze pro analogov˘ vstup) Automaticky nastaví pozici obrazu, vodorovn˘ rozmûr (nebo svisl˘ rozmûr) a jemné nastavení. Nastavení obrazu LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD. DOWN/UP (Nahoru nebo dolÛ) Upraví vodorovn˘ (nebo svisl˘) rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Nabídka V˘stup z nabídky ovládacích prvkÛ OSM. Pfiejde do hlavní nabídky OSM. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkÛ. Posunuje vyznaãenou oblast nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posune li‰tu doleva nebo doprava a zvy‰uje nebo sniÏuje hodnotu nastavení. Aktivuje vybranou funkci. Vstup do nabídky ovládacích prvkÛ OSM. Vstup do podnabídky OSM. Jakmile nabídka OSM zmizí, zvolte poÏadovan˘ vstup. Znovu nastaví zv˘raznûnou ovládací nabídku na v˘chozí hodnotu. EXIT CONTROL

Upraví vodorovn˘ (nebo svisl˘) rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “Auto Adjust” (Autom. nastavení) uspokojivé nastavení obrazu nezajistí, mÛÏete obraz doladit ruãnû pomocí funkce “H-Size” (vodorovn˘ rozmûr) nebo svisl˘ rozmûr (synchronizace bodu). K tomu lze pouÏít zkou‰ku na vzor moaré. Tato funkce mÛÏe zmûnit ‰ífiku obrazu. Pomocí nabídky Left/Right umístûte obraz na stfied. Pokud je vodorovn˘ nebo svisl˘ rozmûr nastaven ‰patnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. FINE (Jemné nastavení, pouze pro analogov˘ vstup) Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “AUTO Adjust” a “H.Size” nezajistí uspokojivé nastavení obrazu, mÛÏete obraz doladit pomocí funkce “FINE”. Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. K tomu lze pouÏít zkou‰ku na vzor moaré. Pokud je hodnota Fine nastavena ‰patnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. Systém nastavení barev Systém nastavení barev: K nastavení barev slouÏí sedm barevn˘ch pfiedvoleb (pfiedvolby sRGB, NATIVE a PROGRAMMABLE jsou standardní a nelze je mûnit). Teplota barev se u jednotliv˘ch pfiedvoleb zv˘‰í nebo sníÏí. R,Y,G,C,B,M,S: Zv˘‰í nebo sníÏí obsah ãervené, Ïluté, zelené, azurové, modré nebo purpurové barvy a nasycení v závislosti na provedené volbû. Na obrazovce se objeví zmûna barvy a na barevn˘ch li‰tách je vidût smûr (zmen‰ení nebo zvût‰ení intenzity barev). NATIVE (PÛvodní): PÛvodní barva zobrazená na panelu LCD, kterou nelze upravit. PROGRAMMABLE (Programovatelné): PouÏijí se barevné tóny, které byly nastaveny staÏenou aplikací. POZNÁMKA: Chcete-li upravit ‰patné nastavení obrazu, zapnûte monitor pomocí vypínaãe a souãasnû pfiidrÏte tlaãítka “EXIT” a “SELECT”. Nástroje 1 SHARPNESS (Ostrost): Tato funkce digitálnû udrÏuje perfektní obraz pfii libovolném ãasování. Lze ji prÛbûÏnû nastavovat a získat podle poÏadavku v˘razn˘ nebo ménû ostr˘ obraz, kter˘ se nastavuje nezávisle pfii rÛzném ãasování. EXPANSION MODE (ReÏim roz‰ífiení): Nastavuje zpÛsob zvût‰ování. FULL (Úplné): Obraz je roztaÏen na velikost 1280 x 1024, bez ohledu na rozli‰ení. ASPECT (Aspekt): Obraz je roztaÏen beze zmûny pomûru aspektu. OFF (Vypnuto): Obraz není roztaÏen. CUSTOM1 (Vlastní): Zmûna mûfiítka s pevn˘m stfiedem. Obraz lze v krocích o hodnotû 0,01 zvût‰it (v rozmezí od 1,00 do 3,00), a to samostatnû ve vodorovném (H. EXPANSION) a svislém (V. EXPANSION) smûru. CUSTOM2 (Vlastní): Zmûna mûfiítka s pevn˘m lev˘m horním rohem. Obraz lze v krocích o hodnotû 0,01 zvût‰it (v rozmezí od 1,00 do 3,00), a to samostatnû ve vodorovném (H. EXPANSION) a svislém (V. EXPANSION) smûru. Hodnota FINE je ‰patná. Hodnota FINE je správná. Hodnota H. SIZE je ‰patná. Hodnota H. SIZE je lep‰í. Hodnota H. SIZE je správná. 02_Czech 10/06/2005, 10:297âesky-8 VIDEO DETECT (Detekce video): Vybere metodu zji‰tûní obrazu, je-li pfiipojeno více poãítaãÛ. FIRST DETECT (Nejprve detekce): Video vstup je tfieba pfiepnout do reÏimu “FIRST DETECT”. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. Pfii pouÏívání aktuálního zdroje videa nebude monitor vyhledávat pfiítomnost dal‰ích video signálÛ. LAST DETECT (Poslední zji‰tûn˘): Video vstup je tfieba pfiepnout do reÏimu “LAST DETECT”. Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je pfiipojen sekundární zdroj, monitor se automaticky pfiepne na nov˘ video zdroj. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. NONE (Îádn˘): Monitor nebude vyhledávat pfiítomnost dal‰ích portÛ s video signálem, nedojde-li k zapnutí monitoru. DVI SELECTION (Volba DVI): Tato funkce se vybírá v reÏimu vstupu DVI (Input 1). Po zmûnû volby DVI je nutno restartovat poãítaã. AUTO: Pfii pouÏití kabelu s konektory DVI-D a DVI-D bude poloÏka DVI SELECTION (Volba DVI) nastavena na hodnotu DIGITAL. Pfii pouÏití kabelu s konektory DVI-SUB a DVI-A bude poloÏka DVI SELECTION (Volba DVI) nastavena na hodnotu ANALOG. DIGITAL: Digitální vstup DVI je k dispozici. ANALOG: Analogov˘ vstup DVI je k dispozici. Poznámka: Pro poãítaã MAC s digitálním v˘stupem: Pfied zapnutím poãítaãe MAC v nabídce OSM “DVI SELECTION” (Volba DVI) nastavte vstupní reÏim DVI na hodnotu DIGITAL stisknutím tlaãítka “SELECT” (Vybrat) a potom tlaãítka “CONTROL” (Ovládání); kabel signálu DVI musí b˘t pfiipojen ke konektoru DVI-I (Input1) na monitoru. Jinak se poãítaã MAC nemusí zapnout. Poznámka: Tato funkce je dostupná v závislosti na poãítaãi a nainstalované grafické kartû nebo pouÏití jiného kabelu pro obrazov˘ signál. OFF TIMER: Monitor se automaticky vypne po uplynutí ãasu nastaveného uÏivatelem. IPM: Monitor automaticky pfiejde do reÏimu úspory energie nûkolik minut poté, co se osvûtlení okolí sníÏí pod úroveÀ urãenou ve volbû User Setting (UÏivatelské nastavení). Nastavení osvûtlení lze provést v nabídce Advanced (Dal‰í nastavení), Tag 7. V reÏimu úspory energie dioda LED oranÏovû bliká. Monitor se z reÏimu úspory energie vrátí do normálního reÏimu stisknutím libovolného pfiedního tlaãítka, s v˘jimkou tlaãítek napájení nebo SELECT. Pokud je úroveÀ osvûtlení okolí vy‰‰í neÏ je hodnota nastavená ve volbû User Setting (UÏivatelská nastavení), monitor se automaticky vrátí do normálního reÏimu. Nástroje 2 LANGUAGE (Jazyk): Nabídka OSM je k dispozici v sedmi jazycích. OSM LEFT/RIGHT (Nabídka OSM vlevo nebo vpravo): Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM smûrem doleva nebo doprava. OSM DOWN/UP (Nabídka OSM nahoru nebo dolÛ): Lze urãit umístûní obrazu ovládací nabídky OSM na obrazovce. Volba OSM Location (Umístûní nabídky OSM) umoÏÀuje ruãnû upravit polohu ovládací nabídky OSM smûrem nahoru nebo dolÛ. OSM TURN OFF (Vypnutí OSM): Nabídka ovládání OSD zÛstane zobrazena, dokud se pouÏívá. V dílãí nabídce OSM Turn Off lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. âas lze vybrat v rozmezí 10-120 sekund po 5 sekundov˘ch krocích. OSM LOCK OUT (Uzamãení OSM): Tato funkce zcela uzamkne pfiístup ke v‰em funkcím ovládací nabídky OSM. Pfii pokusu o aktivaci ovládací nabídky OSM v reÏimu uzamãení se na obrazovce zobrazí sdûlení, Ïe funkce OSM jsou uzamãeny. Funkce OSM LOCK OUT funguje ve tfiech reÏimech: OSM LOCK OUT s moÏností zmûny nastavení BRIGHTNESS (Jas) a CONTRAST (Kontrast): K uzamãení funkcí OSM podrÏte souãasnû stisknutá tlaãítka SELECT a “+”. K odemãení OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte “+” – nabídka OSM musí b˘t aktivní. PoloÏky BRIGHTNESS (Jas) a CONTRAST (Kontrast) nastavit, i kdyÏ je nabídka OSM uzamãena. Funkce OSM LOCK OUT bez moÏnosti jakéhokoli ovládání: K uzamãení funkcí OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte klávesu >. K odemãení OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte “>” – nabídka OSM musí b˘t aktivní. V tomto reÏimu nelze pouÏít Ïádn˘ ovládací prvek. OSM LOCK OUT s moÏností zmûny nastavení BRIGHTNESS (Jas): Chcete-li funkce nabídky OSM uzamknout, souãasnû stisknûte a podrÏte tlaãítko SELECT, + a <. K odemãení OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte “+” – nabídka OSM musí b˘t aktivní. ReÏim BRIGHTNESS (Jas) lze nastavit i v uzamãeném reÏimu. 02_Czech 10/06/2005, 10:298âesky âesky-9 OSM ROTATION (Otoãení OSM): Otoãí nabídku OSM na ‰ífiku nebo na v˘‰ku. RESOLUTION NOTIFIER (OznámenÍ o rozli‰ení): Optimální rozli‰ení je 1280 x 1024. Je-li zvolena poloÏka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli‰ení není 1280 x 1024. HOT KEY (Rychlá volba): Jas a kontrast lze upravit pfiímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlaãítek nebo , kontrast pomocí + nebo -, i kdyÏ je nabídka OSM vypnuta. Standardní nabídku OSM lze otevfiít tlaãítkem EXIT. FACTORY PRESET (Nastavení z v˘roby): Volbou poloÏky Factory Preset se obnoví v‰echna nastavení OSM (BRIGHTNESS, CONTRAST, BLACK LEVEL, AUTO BRIGHTNESS, IMAGE CONTROL, COLOUR CONTROL SYSTEM, SHARPNESS, EXPANSION MODE, OFF TIMER, OSM POSITION, OSM TURN OFF, DISPLAY MODE) na v˘chozí hodnoty. K individuálnímu nastavení se lze vrátit oznaãením pfiíslu‰n˘ch ovládacích prvku a stisknutím tlaãítka RESET. Informace DISPLAY MODE (ReÏim zobrazení): Poskytuje informace o aktuálním rozli‰ení obrazu a technick˘ch údajích vãetnû pouÏívaného nastaveného ãasování a horizontálního a vertikálního kmitoãtu. Zvy‰uje nebo sniÏuje aktuální rozli‰ení. MONITOR INFO. (Informace o monitoru): Zobrazí model monitoru a jeho sériové ãíslo. Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit (Konec). NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti horizontální nebo vertikální synchronizace zobrazí upozornûní. Okno No Signal se zobrazí po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu. RESOLUTION NOTIFIER (Oznámení o rozli‰ení): Tato funkce upozorní na pouÏití optimalizovaného rozli‰ení. Okno Resolution Notifier se otevfie po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo pokud obrazov˘ signál není ve správném rozli‰ení. Tuto funkci lze deaktivovat v nabídce TOOL. OUT OF RANGE (Mimo rozsah): Pokud není frekvence vstupního signál podporována nebo je-li jeho frekvence nesprávná, objeví se nabídka Out of Range (Mimo rozsah). POZNÁMKA: JestliÏe se zobrazí hlá‰ení “ CHANGE DVI SELECTION” (Volba DVI byla zmûnûna), pfiepnûte na volbu DVI SELECTION. Více informací najdete v ãásti “Dodatek”. 02_Czech 10/06/2005, 10:299âesky-10 Provozní pokyny Bezpeãnostní opatfiení a údrÏba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE P¤I INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãásti, které by mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odborníkÛm.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho v blízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku.

• Fluorescenãní trubice v monitoru LCD obsahuje rtuÈ. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy místních úfiadÛ.

• Neoh˘bejte síÈovou ‰ÀÛru.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Nezakr˘vejte vûtrací otvory na monitoru. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor od napájení a pfiivolat odborného technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• JestliÏe se monitor po‰kodí nebo pokud praskne sklo, buìte opatrní a nedot˘kejte se tekut˘ch krystalÛ.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu.

• Dosvit obrazu: U displejÛ na bázi technologie LCD se mÛÏe projevit dosvit obrazu. Dosvitem obrazu se oznaãuje zbytkov˘ obraz (“duchy”) pfiedchozího obrazu, kter˘ zÛstane viditeln˘ na obrazovce. Narozdíl od bûÏn˘ch monitorÛ není dosvit obrazu na displeji LCD trval˘, ale pfiesto by se mûlo pfiedejít zobrazení jednoho obrazu po dlouhou dobu. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl poslední obraz zobrazen. JestliÏe byl napfiíklad obraz na obrazovce hodinu a zÛstal po nûm zbytkov˘ obraz, znovu vypnûte monitor na jednu hodinu, aby obraz zmizel. POZNÁMKA: Stejnû jako u v‰ech osobních zobrazovacích zafiízení doporuãuje firma NEC DISPLAY SOLUTIONS pravidelné spou‰tûní spofiiãÛ obrazovky s pohyblivou grafikou v pfiípadech, kdy se pouÏívá k zobrazování statické grafiky. Pokud zafiízení nepouÏíváte, vypnûte jej. UPOZORNùNÍ 02_Czech 10/06/2005, 10:2910âesky âesky-11 SPRÁVN¯M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P¤EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ·ÍJE. P¤I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Pro minimalizaci odleskÛ a odrazÛ monitor umístûte pod úhlem asi 90° od okna a jiného svûtelného zdroje. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• Stojan na dokumenty pouÏívejte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• Jas nastavte tak, aby zmizel rastr na pozadí.

• Nenastavujte ovladaã kontrastu do maximální pozice.

• Pfii pouÏití standardního signálu vyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position).

• PouÏijte pfiedvolbu nastavení barev.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.
