MANUALE UTENTE MultiSync LCD1980FXi NEC

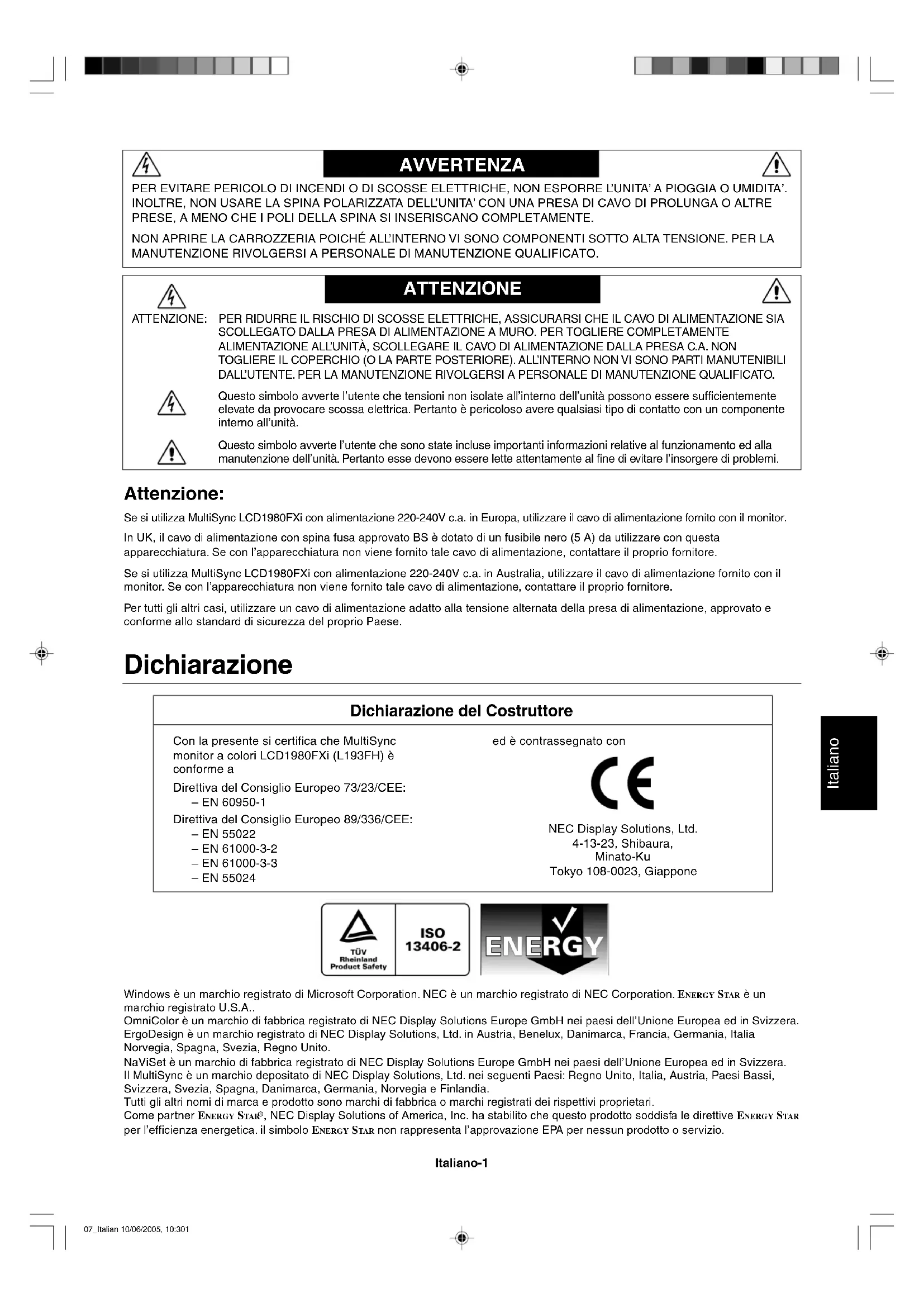

• N’utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire due à l’insuffisance du contraste. 06_French 10/06/2005, 10:2911Français-12 06_French 10/06/2005, 10:2912Italiano Italiano-1 AVVERTENZA ATTENZIONE ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, ASSICURARSI CHE IL CAVO DI ALIMENTAZIONE SIA SCOLLEGATO DALLA PRESA DI ALIMENTAZIONE A MURO. PER TOGLIERE COMPLETAMENTE ALIMENTAZIONE ALL’UNITÀ, SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA PRESA C.A. NON TOGLIERE IL COPERCHIO (O LA PARTE POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi. Attenzione: Se si utilizza MultiSync LCD1980FXi con alimentazione 220-240V c.a. in Europa, utilizzare il cavo di alimentazione fornito con il monitor. In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Se si utilizza MultiSync LCD1980FXi con alimentazione 220-240V c.a. in Australia, utilizzare il cavo di alimentazione fornito con il monitor. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHÉ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Dichiarazione Dichiarazione del Costruttore Con la presente si certifica che MultiSync monitor a colori LCD1980FXi (L193FH) è conforme a Direttiva del Consiglio Europeo 73/23/CEE: – EN 60950-1 Direttiva del Consiglio Europeo 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ed è contrassegnato con NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Giappone Windows è un marchio registrato di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation. ENERGY STAR è un marchio registrato U.S.A.. OmniColor è un marchio di fabbrica registrato di NEC Display Solutions Europe GmbH nei paesi dell’Unione Europea ed in Svizzera. ErgoDesign è un marchio registrato di NEC Display Solutions, Ltd. in Austria, Benelux, Danimarca, Francia, Germania, Italia Norvegia, Spagna, Svezia, Regno Unito. NaViSet è un marchio di fabbrica registrato di NEC Display Solutions Europe GmbH nei paesi dell’Unione Europea ed in Svizzera. Il MultiSync è un marchio depositato di NEC Display Solutions, Ltd. nei seguenti Paesi: Regno Unito, Italia, Austria, Paesi Bassi, Svizzera, Svezia, Spagna, Danimarca, Germania, Norvegia e Finlandia.Tutti gli altri nomi di marca e prodotto sono marchi di fabbrica o marchi registrati dei rispettivi proprietari. Come partner ENERGY STAR

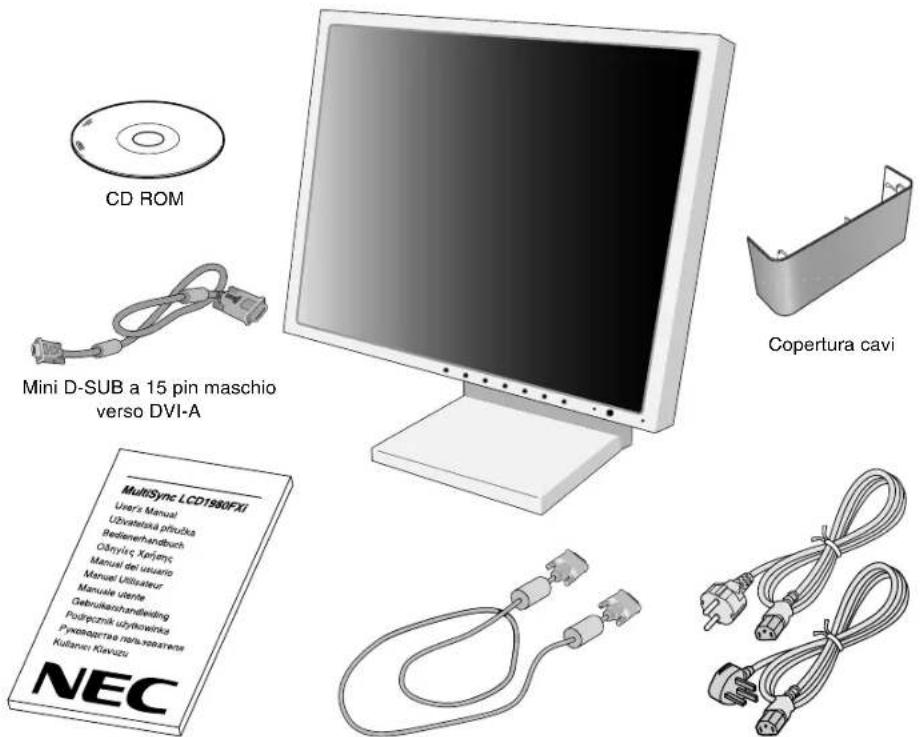

, NEC Display Solutions of America, Inc. ha stabilito che questo prodotto soddisfa le direttive ENERGY STAR per l’efficienza energetica. il simbolo ENERGY STAR non rappresenta l’approvazione EPA per nessun prodotto o servizio. 07_Italian 10/06/2005, 10:301Italiano-2 CD ROM Manuale Utente Cavo da DVI-D a DVI-D Cavi di alimentazione Copertura cavi Mini D-SUB a 15 pin maschio verso DVI-A Indice La confezione del vostro nuovo monitor LCD NEC MultiSync* deve contenere quanto segue:

• Monitor MultiSync LCD1980FXi con supporto regolabile in altezza/inclinabile/girevole

• Cavi di alimentazione (Europa Continentale e Regno Unito)

• Cavo segnali video (mini D-SUB a 15-pin maschio verso DVI-A)

• Cavo segnali video (cavo da DVI-D a DVI-D)

• CD ROM (contiene il Manuale Utente completo in formato PDF). Per visualizzare il manuale utente occorre installare Acrobat Reader 4.0 sul proprio PC.

Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. NOTA: Questo monitor può essere quipaggiato con gli altoparlanti opzionali: “Soundbar MultiSync”. Chiedere al rivenditore o controllare sul nostro sito web http://www.nec-display-solutions.com 07_Italian 10/06/2005, 10:302Italiano Italiano-3 Guida rapida Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

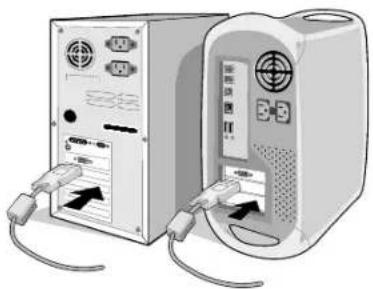

2. Per il PC o il Mac con l’uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del

sistema (Figura A.1). Serrare tutte le viti. Per il PC con l’uscita analogica: Collegare il mini-D-SUB a 15 pin al cavo segnali DVI-A al connettore della scheda video del sistema (Figura A.2). Per il Mac: Collegare l’adattatore cavo MultiSync Macintosh al computer, quindi fissare il cavo segnali a 15 pin mini D- SUB all’adattatore cavo MultiSync Macintosh (Figura B.1). NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.

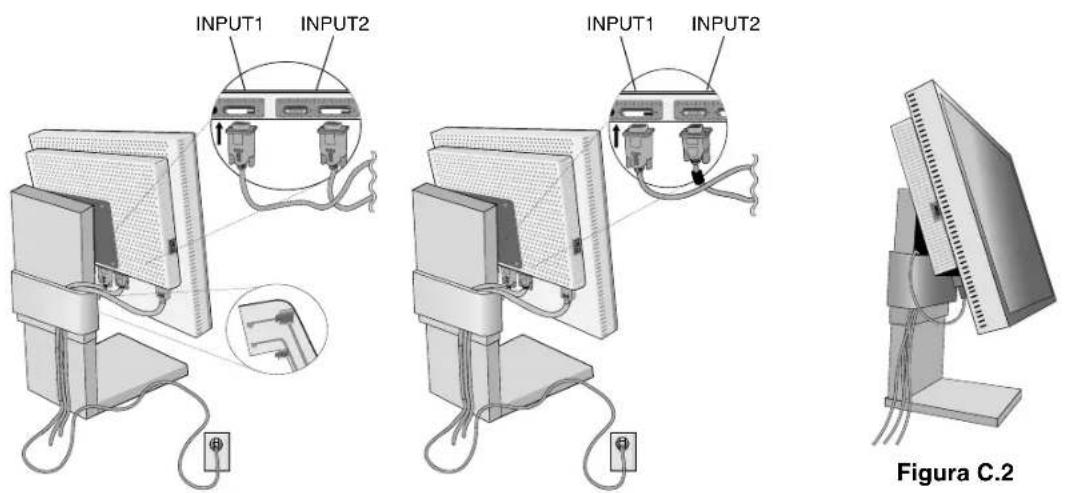

3. Collegare il cavo segnali DVI al connettore sul retro del monitor. Posizionare il cavo segnali video (Figura C.1).

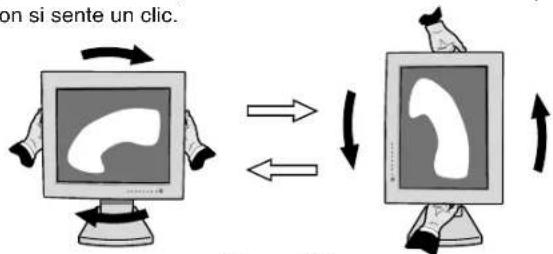

Collegare solo VGA o DVI all’input 2. NOTA: Collegamenti errati dei cavi possono provocare un funzionamento anomalo, danneggiare la qualità del displaye dei componenti del modulo LCD e/o accorciare la vita del modulo stesso. Raccogliere i cavi e tenerli nel supporto con la copertura cavi fissata. La copertura cavi può essere fissata sulla parte anteriore o posteriore del supporto inclinato (Figure C.1, C.2). Controllare l’inclinazione, l’innalzamento e l’abbassamento dello schermo del monitor e rotazione dello schermo quando si manipolano i cavi. 4. Collegare un’estremità del cavo di alimentazione all’ingresso c.a. sul retro del monitor e l’altra estremità alla presa di alimentazione (Figura C.1). NOTA: Fare riferimento alla sezione “Attenzione” di questo manuale per una scelta corretta del cavo di alimentazione c.a.

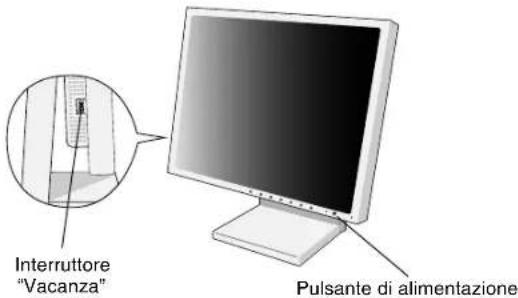

5. L’interruttore “Vacanza” sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di

alimentazione, posto sulla parte anteriore (Figura D.1). NOTA: L’interruttore “Vacanza” è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. NON accendere e spegnere a ripetizione. NOTA: Per il Mac con uscita digitale: Prima di accendere il Mac, è necessario impostare la modalità di ingresso DVI su DIGITALE in “SELEZIONE DVI” dell’OSM premendo il pulsante “SELEZIONA”, quindi il pulsante “CONTROLLO”, quando il cavo segnale DVI è collegato al connettore DVI-I del monitor. In caso contrario il Mac potrebbe non accendersi. 6. Accendere il computer. La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSM:

• CONTRASTO AUTOM. (solo ingresso analogico)

• AUTO AGGIUST (solo ingresso analogico) Vedere la sezione Comandi di questo Manuale utente per una descrizione completa di questi comandi OSM. NOTA: In caso di problemi fare riferimento alla sezione Risoluzione dei problemi di questo Manuale utente. Figura A.1 Figura B.1 Adattatore cavo Macintosh (non incluso) Figura A.2 07_Italian 10/06/2005, 10:303Italiano-4 Figura C.1 Figura C.2 Figura D.1 Figura RL.1 INPUT2 INPUT1 Interruttore “Vacanza” Pulsante di alimentazione Allegato di prodotto opzionale NEC. Non utilizzare questo connettore a meno che non sia espressamente specificato. INPUT2 INPUT1 Sollevare ed abbassare lo schermo del monitor Il monitor può essere sollevato o abbassato sia in modalità Orizzontale che Verticale. Per sollevare o abbassare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo o abbassarlo all’altezza desiderata (Figura RL.1). NOTA: Sollevare o abbassare con cautela lo schermo del monitor. Rotazione dello schermo Prima di farlo ruotare, sollevare lo schermo il più in alto possibile per evitare di urtare contro il tavolo o pizzicarsi le dita. Per sollevare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta (Figura RL.1). Per ruotare lo schermo, afferrare con le mani i due lati del monitor e girare in senso orario, da orizzontale a verticale, o in senso anti-orario da verticale a orizzontale (Figura R.1). Nel menu OSM per passare dalla posizione orizzontale a quella verticale, vedere la sezione “Comandi”, funzione “ROTAZIONE OSM”. NOTA: Se lo schermo è rotato in senso antiorario, la funzione di inclinazione non è disponibile. Ruotare lo schermo di 90° in senso orario finché non si sente un clic. Figura R.1 07_Italian 10/06/2005, 10:304Italiano Italiano-5 Inclinazione Afferrare con le mani i lati superiore e inferiore dello schermo del monitor e inclinare secondo necessità (Figura TS.1). Figura TS.1 Figura S.1 Rotazione Afferrare con le mani entrambi i lati dello schermo del monitor e ruotarlo secondo necessità (Figura TS.2). NOTA: Inclinare con cautela la schermo del monitor. NOTA: Se la funzione di inclinazione non è disponibile, ruotare lo schermo di 90° in senso orario finché non si sente un clic. Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.

2. Appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta.

3. Sistemare il monitor a faccia in giù su una superficie non abrasiva. (Sistemare lo schermo su una piattaforma di 36 mm in modo che il supporto risulti parallelo alla superficie) (Figura S.1). 4. Rimuovere le due viti della parte superiore collegando il monitor al supporto (Figura S.2). Girare il supporto di 180° in senso antiorario (si sentono due click). Rimuovere le viti dalla parte inferiore (Figura S.3) e sollevare il supporto. Il monitor, ora, è pronto per un diverso montaggio. 5. Invertire questo processo per riattaccare il supporto: serrare le due viti della parte inferiore, girare il supporto di 180° in senso antiorario (si sentono due click) e serrare due viti della parte superiore. NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA (passo 100 mm). NOTA: Rimuovere con cautela il supporto del monitor. 36 mm Figura TS.2 Figura S.2 Attenzione: Durante il montaggio, utilizzare le viti originali (4 pezzi) per evitare di danneggiare il monitor ed il supporto. Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS). Figura S.3 NOTA: Quando l’LCD è in modalità Orizzontale, verificare che le due rientranze arrotondate si trovino sulla parte bassa dello schermo (Figura S.4). Figura S.4 07_Italian 10/06/2005, 10:305Italiano-6 Comandi I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni: Per accedere all’OSM premere uno dei pulsanti di comando (EXIT, , , –, +). Per cambiare l’ingresso segnali, premere il pulsante SELEZIONA. NOTA: Per cambiare l’ingresso segnali, è necessario chiudere l’OSM. NOTA: Premendo RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare l’operazione di RESET premendo il pulsante EXIT. Controlli Luminosità/Contrasto LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. LIVELLO DI NERO (Solo ingresso analogico) Regolare il livello di nero. CONTRASTO AUTOM. (solo ingresso analogico) Regola l’immagine visualizzata per input video non standard. LUMINOSITA’ AUTOM. 1: Regola automaticamente la luminosità, rilevando il livello di luminosità dell’ambiente e regolando il monitor con l’impostazione di LUMINOSITÀ migliore*

2: Regola automaticamente la luminosità per impostare la LUMINOSITÀ migliore in base all’area di visualizzazione bianca. Il sensore di luminosità ambientale non esegue alcuna operazione. OFF: Nessuna operazione. NOTA: Non coprire il sensore di luminosità ambientale.

: Consultare la versione su CD-ROM per informazioni complete su “Auto Dimming” (Oscuramento automatico) (Parte inglese, pag. 20) Auto Aggiust (solo ingresso analogico) Regola automaticamente la posizione immagine, la larghezza (o l’altezza) e l’impostazione Fine. Controlli immagine SIN./DEST. Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. GIÙ/SU Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. Controllo Uscita dai controlli OSM. Uscita dal menu principale dell’OSM. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta la barra a destra/sinistra o cambia il valore per aumentare o diminuire la regolazione. Attiva la funzione selezionata. Inserire i comandi OSM. Inserire il sottomenu OSM. Selezionare l’ingresso mentre OSM scompare. Ripristina il menu di controllo evidenziato alla configurazione di fabbrica. EXIT CONTROL

ADJUST - / + SELECT RESET 07_Italian 10/06/2005, 10:306Italiano Italiano-7 LARGHEZZA (ROTAZIONE OSM: Orizzontale) o ALTEZZA (ROTAZIONE OSM: Verticale) (Solo ingresso analogico) Regola la dimensione orizzontale (o verticale) aumentando o diminuendo questo valore. La funzione “AUTO AGGIUST” potrebbe darvi un’impostazione d’immagine non soddisfacente, un’ulteriore messa a punto può essere effettuata utilizzando la funzione LARGHEZZA (o ALTEZZA) (dot clock). Per questo si potrebbe usare una configurazione Moiré. Questa funzione potrebbe alterare la larghezza dell’immagine. Utilizzare dal menu i comandi sinistra/destra per centrare l’immagine sullo schermo. Se la funzione LARGHEZZA (o ALTEZZA) non è calibrata correttamente, il risultato è simile a quello del disegno sinistro. L’immagine deve essere omogenea. FINE (Solo ingresso analogico) Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell’immagine. Se la “funzione di Regolazione AUTOMATICA” e la “RAPIDA” potrebbero darvi un’impostazione d’immagine non soddisfacente; un’ulteriore regolazione fine può essere effettuata utilizzando la funzione “Fine”. Aumentando o diminuendo questa impostazione, si migliora messa a fuoco, nitidezza e stabilità dell’immagine. Per questo si potrebbe usare una configurazione Moiré. Se il valore Fine è calibrato in modo errato, il risultato ottenuto è come quello del disegno a sinistra. L’immagine deve essere omogenea. Sistemi di controllo del colore Sistemi di controllo del colore: Le sette predisposizioni di colore selezionano l’impostazione di colore desiderata (le impostazioni sRGB, NATIVO e PROGRAMMABILE sono standard e non possono essere modificate). La temperatura di colore aumenta o diminuisce, ad ogni preimpostazione. R, G, V, C, B, M, S: Aumenta o diminuisce il rosso, il giallo, il verde, il ciano, il blu, il magenta e la saturazione a seconda dell’elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre. NATIVO: Colore originale non regolabile presentato dal pannello LCD. PROGRAMMABILE: Viene riprodotta la tonalità del colore impostata con il software applicativo scaricato. NOTA: Per annullare un’impostazione insufficiente per un’immagine, accendere il monitor utilizzando il pulsante di alimentazione sulla parte anteriore e tenendo contemporaneamente premuti i pulsanti “EXIT” e “SELEZIONA”. Strumenti 1 NITIDEZZA: Questa funzione è in grado di mantenere in modo digitale l’immagine nitida con qualsiasi temporizzazione. Per ottenere un’immagine più netta o morbida è possibile regolare a piacere, e impostare per diverse temporizzazioni. MODALITÁ ESPANZIONE: Imposta il metodo di zoom. PIENO: L’immagine viene espansa a 1280 x 1024, indipendentemente dalla risoluzione. PROPORZ.: L’immagine viene espansa senza cambiare il rapporto proporzionale. NO: L’immagine non viene espansa. PROPRIA1: Zoom con centro fisso. L’immagine viene allargata da 1,00 a 3,00 volte, individualmente, in orizzontale (ESPANSIONE ORIZZ.) e in verticale (ESPANSIONE VERTIC.) con passi di 0,01. PROPRIA2: Zoom con angolo superiore sinistro fisso. L’immagine viene allargata da 1,00 a 3,00 volte, individualmente, in orizzontale (ESPANSIONE ORIZZ.) e in verticale (ESPANSIONE VERTIC.) con passi di 0,01. Valore FINE errato. Valore FINE corretto. Valore di RAPIDA errato. Valore di RAPIDA migliorato. Valore di RAPIDA corretto. 07_Italian 10/06/2005, 10:307Italiano-8 RILEVAZIONE VIDEO: Seleziona il metodo di rilevazione video in caso siano connessi più di un computer. PRIMO RILEVATO: L’ingresso video deve essere commutato in modalità “PRIMO RILEVATO”. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente. ULTIMO RILEVATO: L’input video deve essere commutato al modo “ULTIMO RILEVATO”. Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. NO: Il monitor non cercherà altre porte di ingresso video a meno che il monitor non sia acceso. SELEZIONE DVI: Questa funzione seleziona il modalità di input DVI (input 1). Se si cambia la selezione DVI, il computer deve essere riavviato. AUTO: Utilizzando il cavo da DVI-D a DVI-D, la SELEZIONE DVI è DIGITALE. Utilizzando il cavo da D-SUB a DVI-A, la SELEZIONE DVI è ANALOGICA. DIGITALE: È disponibile l’ingresso digitale DVI. ANALOGICO: È disponibile l’ingresso analogico DVI. Nota: Per il Mac con uscita digitale: Prima di accendere il Mac, è necessario impostare la modalità di ingresso DVI su DIGITALE in “SELEZIONE DVI” dell’OSM premendo il pulsante “SELEZIONA”, quindi il pulsante “CONTROLLO”, quando il cavo segnale DVI è collegato al connettore DVI-I del monitor. In caso contrario il Mac potrebbe non accendersi. Nota: A seconda dei PC e della scheda video utilizzata o se viene allegato un altro cavo segnali video, è possibile che questa funzione non funzioni. TEMPO SPEGN. AUT.: Il monitor si spegne automaticamente quando l’utente finale ha selezionato una quantità di tempo predeterminata. IPM: Il monitor entra automaticamente nella modalità Risparmio energia alcuni minuti dopo che l’illuminazione circostante diventa più bassa di quella predefinita nelle Impostazioni utente. È possibile regolare l’impostazione di illuminazione nel menu Avanzate Tag 7. Nella modalità Risparmio energia, il LED lampeggia color ambra. Nella modalità Risparmio energia, premendo uno dei pulsanti della parte anteriore, tranne quello di alimentazione o SELEZIONA, il monitor ritorna nella modalità normale. Se l’illuminazione circostante diventa più alta di quella predefinita nelle Impostazioni utente, il monitor ritorna automaticamente nella modalità normale. Strumenti 2 LINGUA: I menu di controllo OSM sono disponibili in sette diverse lingue. OSM SIN./DEST.: Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM a sinistra o a destra. OSM GIÚ/SU: Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM in alto o in basso. TEMPO DI SPEGN. OSM: Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di Spegn. OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10-120 secondi intervallati da 5 secondi. 07_Italian 10/06/2005, 10:308Italiano Italiano-9 OSM BLOCCATO: Questo comando blocca completamente l’accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Ci sono tre tipi di OSM BLOCCATO: OSM BLOCCATO con controllo di LUMINOSITÀ e CONTRASTO: Per attivare la funzione di blocco OSM, premere SELEZIONA, quindi il tasto “+” e tenerli premuti contemporaneamente. Per disattivare OSM BLOCCATO, premere SELEZIONA, quindi il tasto “+” e tenerli premuti contemporaneamente mentre si è nel menu OSM. LUMINOSITÀ e CONTRASTO possono essere regolati nel modo di blocco. OSM BLOCCATO senza controllo: Per attivare la funzioneOSM BLOCCATO, premere SELEZIONA, quindi il tasto “>” e tenerli premuti contemporaneamente. Per disattivare OSM BLOCCATO, premere SELEZIONA, quindi il tasto “+” e tenerli premuti contemporaneamente mentre si è nel menu OSM. I comandi non possono essere regolati nel modo di blocco. OSM BLOCCATO con (solo) comando LUMINOSITÀ: Per attivare la funzione OSM BLOCCATO, premere SELEZIONA, quindi i tasti “–” e “<” e tenerli premuti contemporaneamente. Per disattivare OSM BLOCCATO, premere SELEZIONA, quindi il tasto “+” e tenerli premuti contemporaneamente mentre si è nel menu OSM. La LUMINOSITÀ può essere regolata nel modo di blocco. ROTAZIONE OSM: Per ruotare OSM tra il orizzontale e verticale. NOTIF. RISOLUZIONE: La risoluzione ottimale è di 1280 x 1024. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1280 x 1024. TASTO SCELTA RAP.: È possibile regolare direttamente la luminosità e il contrasto. Quando questa funzione viene impostata su ON, è possibile regolare la luminosità con o , il contrasto con il tasto + o -, mentre il menu OSM è disattivato. È possibile accedere allo standard OSM mediante il pulsante EXIT. CONFIG. DI FABBRICA: Selezionando la configurazione di fabbrica è possibile ripristinare tutte le impostazioni di controllo OSM (LUMINOSITÀ, CONTRASTO, LIVELLO DI NERO, LUMINOSITA’ AUTOM., CONTROLLO DI IMMAGINE, SISTEMA DI CONTROLLO COLORI, NITIDEZZA, MODALITÀ ESPANSIONE, TEMPO SPEGN. AUT., POSIZIONE OSM, TEMPO DI SPEGN. OSM, MODALITÀ DISPLAY) alla configurazione di fabbrica. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. Informazioni MODALITÀ DISPLAY: Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. Aumenta o diminuisce la risoluzione corrente. INFORMAZIONI SUL MONITOR: Indica il modello e i numeri di serie del monitor. Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NESSUN SEGNALE: Questa funzione avverte se non è presente un Segnale di sincronizzazione verticale o orizzontale Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso, appare la finestra Nessun Segnale. NOTIF. RISOLUZIONE: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso o il segnale video non ha la risoluzione opportuna, si apre la finestra Notif. Risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI TOLLERANZA: Quando il segnale di ingresso ha una temporizzazione non supportata o il segnale video non ha la temporizzazione adatta, viene visualizzato il menu Fuori Tolleranza. NOTA: Se viene visualizzato “ CAMBIA SELEZIONE DVI”, commutare su SELEZIONE DVI. Per il menu utente avanzato vedere “Appendice”. 07_Italian 10/06/2005, 10:309Italiano-10 Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO DEL MONITOR LCD A COLORI MULTISYNC:

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor. Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Se il vetro si è rotto, maneggiare con cura.

• Se il monitor o il vetro sono rotti, evitare il contatto con i cristalli liquidi e maneggiare con cura.

• Permettere una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

• Persistenza dell’immagine: Tenere presente che la tecnologia LCD può provocare un fenomeno noto come Persistenza immagine. La persistenza immagine si verifica quando un’immagine residua o “fantasma” di un’immagine precedente rimane visibile sullo schermo. A differenza dei monitor CRT, la persistenza dell’immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell’immagine, spegnere il monitor per il tempo di visualizzazione dell’immagine precedente. Ad esempio, se un’immagine è rimasta sul monitor per un’ora, lasciando un’immagine residua, il monitor deve rimanere spento per un’ora per cancellare l’immagine. NOTA: Come per tutti i dispositivi di visualizzazione, NEC DISPLAY SOLUTIONS raccomanda di visualizzare immagini mobili e di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o di spegnere il monitor se non lo si utilizza. ATTENZIONE 07_Italian 10/06/2005, 10:3010Italiano Italiano-11 IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L’AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere prestazione ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a che il raster dello sfondo scompare.

• Non impostare il controllo di contrasto al massimo.

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare l’impostazione predefinita del colore.

• Utilizzare i segnali non interallacciati con una frequenza di rinfresco verticale tra 60 e 75 Hz.
