Caractéristique	Détails
Type de moniteur	LCD
Taille de l'écran	19 pouces
Résolution maximale	1280 x 1024 pixels
Temps de réponse	16 ms
Contraste	500:1
Luminosité	250 cd/m²
Angles de vision	170° horizontal, 160° vertical
Connectivité	VGA, DVI
Consommation d'énergie	40 W (en fonctionnement)
Dimensions (L x H x P)	409 x 392 x 210 mm
Poids	8,5 kg
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits abrasifs.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité.
Informations générales	Idéal pour les bureaux et les environnements de travail, offre une bonne qualité d'image pour les applications bureautiques.

FOIRE AUX QUESTIONS - MultiSync LCD1980FXi NEC

Pourquoi mon moniteur NEC MultiSync LCD1980FXi n'affiche-t-il rien ?

Vérifiez que le moniteur est bien allumé et que le câble d'alimentation est correctement branché. Assurez-vous également que le câble vidéo est bien connecté à votre ordinateur et à votre moniteur.

Comment ajuster la luminosité et le contraste sur le NEC MultiSync LCD1980FXi ?

Utilisez les boutons de contrôle situés sur le panneau avant du moniteur. Appuyez sur le bouton 'Menu', puis naviguez jusqu'aux options de luminosité et de contraste pour les ajuster selon vos préférences.

Que faire si l'écran est flou ou a des problèmes de résolution ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est de 1280 x 1024 pixels. Vous pouvez changer la résolution dans les paramètres d'affichage de votre système d'exploitation.

Que faire si le moniteur clignote ?

Vérifiez le câble vidéo pour vous assurer qu'il n'est pas endommagé et qu'il est bien connecté. Essayez de changer le taux de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Comment nettoyer l'écran du moniteur NEC MultiSync LCD1980FXi ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié avec de l'eau ou un nettoyant pour écran. N'appliquez pas de liquide directement sur l'écran.

Mon moniteur fait un bruit étrange. Que devrais-je faire ?

Un bruit léger provenant du moniteur peut être normal. Cependant, si le bruit est fort ou inhabituel, débranchez le moniteur et contactez le service client pour obtenir de l'aide.

Comment réinitialiser les paramètres d'usine du moniteur ?

Accédez au menu à l'aide du bouton 'Menu', puis recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions à l'écran pour réinitialiser le moniteur.

Le moniteur ne détecte pas mon ordinateur. Que faire ?

Vérifiez que le bon port d'entrée est sélectionné sur le moniteur. Si vous utilisez un adaptateur, assurez-vous qu'il fonctionne correctement. Essayez également de redémarrer votre ordinateur.

MODE D'EMPLOI MultiSync LCD1980FXi NEC

• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos. 05_Spain 10/06/2005, 10:2911Español-12 05_Spain 10/06/2005, 10:2912Français Français-1 AVERTISSEMENT ATTENTION ATTENTION: POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D’ALIMENTATION EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L’APPAREIL, DÉCONNECTEZ LE CORDON D’ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce située à l’intérieur de cet appareil. Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème. Attention : Pour utiliser le MultiSync LCD1980FXi avec une alimentation 220-240V CA en Europe, utilisez le cordon d’alimentation livré avec le moniteur. Au Royaume Uni, un cordon d’alimentation approuvé BS avec prise moulée est équipé d’un fusible noir (5 A) installé pour l’utilisation avec cet équipement. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Pour utiliser le MultiSync LCD1980FXi avec une alimentation 220-240V CA en Australie, utilisez le cordon d’alimentation livré avec le moniteur. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays. POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. Déclaration Déclaration du constructeur Nous certifions par le présent document que le moniteur couleur MultiSync LCD1980FXi (L193FH) est conforme à La directive européenne 73/23/EEC : – EN 60950-1 La directive européenne 89/336/EEC : – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 sous la marque suivante : NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japon Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation.

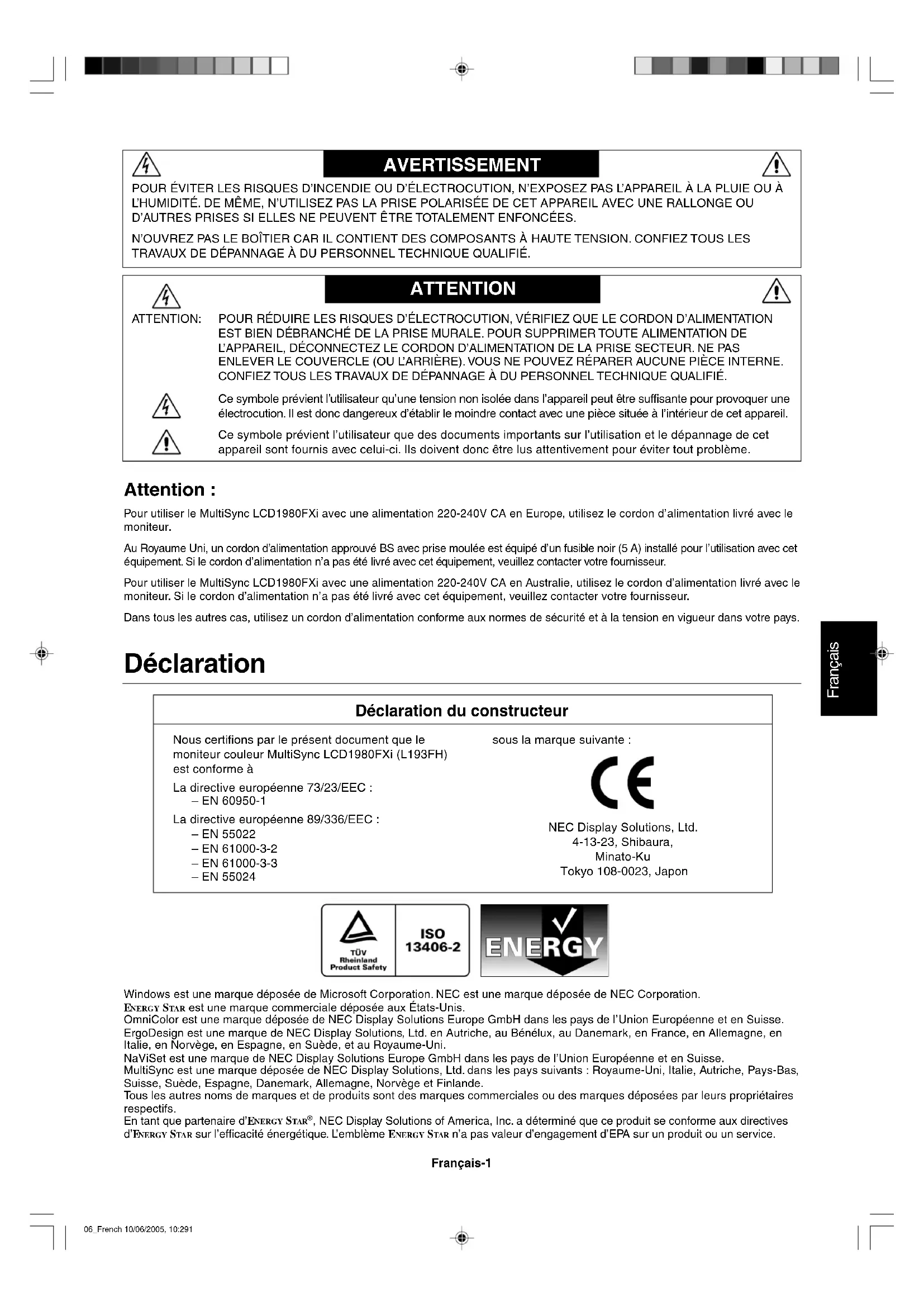

NERGY STAR est une marque commerciale déposée aux États-Unis. OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. ErgoDesign est une marque de NEC Display Solutions, Ltd. en Autriche, au Bénélux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède, et au Royaume-Uni. NaViSet est une marque de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. MultiSync est une marque déposée de NEC Display Solutions, Ltd. dans les pays suivants : Royaume-Uni, Italie, Autriche, Pays-Bas, Suisse, Suède, Espagne, Danemark, Allemagne, Norvège et Finlande. Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs. En tant que partenaire d’E NERGY STAR

, NEC Display Solutions of America, Inc. a déterminé que ce produit se conforme aux directives d’E NERGY STAR sur l’efficacité énergétique. L’emblème ENERGY STAR n’a pas valeur d’engagement d’EPA sur un produit ou un service. 06_French 10/06/2005, 10:291Français-2 CD-ROM Manuel de l’utilisateur Câble DVI-D vers DVI-D Cordons d’alimentation Cache-câbles Câble mini D-SUB mâle 15 broches vers DVI-A Contenu L’emballage* de votre nouveau moniteur MultiSync LCD NEC doit contenir les éléments suivants :

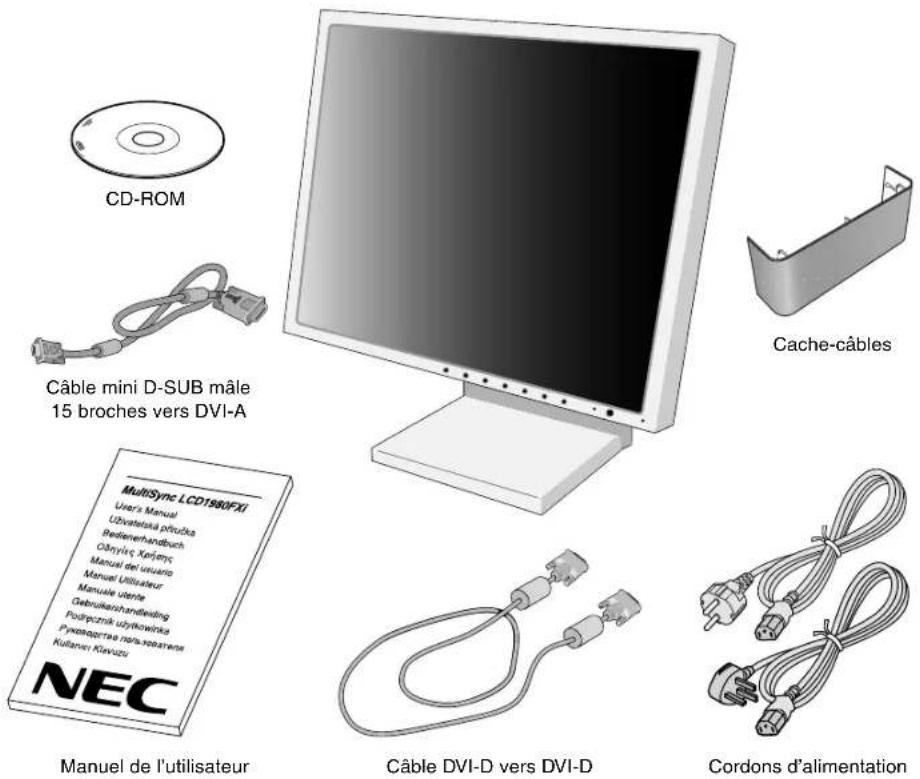

• Moniteur MultiSync LCD1980FXi avec un support ajustable en inclinaison/pivotement/rotation/hauteur

• Cordons d’alimentation (Europe continentale et R.U.)

• Câble de signal vidéo (Mini D-SUB mâle 15 broches vers DVI-A)

• Câble de signal vidéo (câble DVI-D vers DVI-D)

• Manuel de l’utilisateur

• CD-ROM (comprenant le manuel utilisateur complet au format PDF). Vous devez disposer de la version 4.0 d’Acrobat Reader sur votre PC pour afficher le manuel de l’utilisateur.

N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour le cas où vous seriez amené à transporter ou expédier le moniteur. REMARQUE : Des haut-parleurs peuvent également être intégrés à ce moniteur (optionnel) : « Barre de sons MultiSync ». Pour toute information à ce sujet, veuillez contacter votre revendeur ou visiter notre site Web à l’adresse http://www.nec-display-solutions.com 06_French 10/06/2005, 10:292Français Français-3 Mise en marche rapide Pour connecter le moniteur MultiSync LCD à votre système, conformez-vous aux instructions suivantes :

1. Éteignez votre ordinateur.

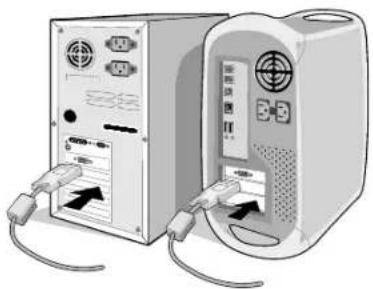

2. Pour un PC ou un Mac équipé d’une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte

graphique de votre système (Figure A.1). Serrez toutes les vis. Pour un PC équipé d’une sortie analogique : Branchez le câble de signal mini-connecteur D-SUB à 15 broches vers DVI-A sur le connecteur de la carte graphique de votre système (Figure A.2). Pour un MAC : Connectez à l’ordinateur l’adaptateur de câble MultiSync pour Macintosh, puis branchez à l’adaptateur le mini-connecteur D-SUB à 15 broches (Figure B.1). REMARQUE : Certains systèmes Macintosh n’ont pas besoin d’adaptateur de câble.

3. Connectez le câble signal DVI au connecteur situé à l’arrière du moniteur. Mettez en place le câble de signal vidéo

(Figure C.1). Ne connectez pas simultanément le VGA et le DVI à l’entrée INPUT 2. REMARQUE : Une mauvaise connexion des câbles risque de provoquer une panne, d’endommager des composants, de nuire à la qualité d’affichage du module LCD ou encore de réduire la durée de vie du module. Rassemblez les câbles et conservez-les dans le support avec le cache-câbles. Il est possible d’attacher le cache-câbles sur le côté avant ou arrière du support inclinable (Figures C.1 et C.2). Vérifiez l’inclinaison, l’élévation et l’abaissement de l’écran du moniteur lorsque vous manipulez les câbles. 4. Connectez une extrémité du cordon d’alimentation à l’arrière du moniteur et l’autre à la prise de courant (Figure C.1). REMARQUE : Veuillez vous reporter à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté.

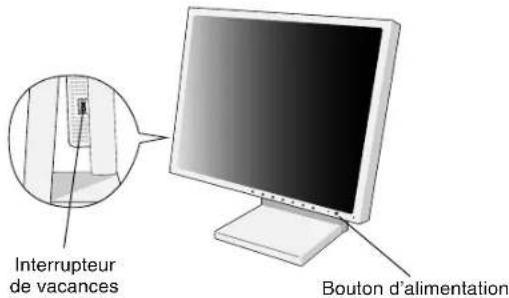

5. L’interrupteur de vacances situé sur le côté gauche du moniteur doit être allumé. Allumez le moniteur avec le bouton

d’alimentation situé en façade (Figure D.1). REMARQUE : L’interrupteur de vacances est un véritable interrupteur marche/arrêt. Si cet interrupteur est en position arrêt, il est impossible d’allumer le moniteur avec le bouton situé à l’avant. Veuillez NE PAS allumer et éteindre répétitivement. REMARQUE : Pour un MAC muni d’une sortie numérique : Avant de mettre en marche le MAC, le mode NUMÉRIQUE doit être sélectionné pour l’entrée DVI, à l’aide de l’option « SÉLECTION DVI » de l’OSM, et ce, en pressant le bouton « SELECT » puis le bouton « CONTROL » lorsque le câble du signal DVI est raccordé à la prise DVI-I (Entrée1) du moniteur. Dans le cas contraire, le MAC ne se mettra pas en marche. 6. Allumez l’ordinateur. Le réglage automatique sans intervention applique automatiquement au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSM suivantes :

• Contraste Auto. (entrée analogique seulement)

• Réglage Auto. (entrée analogique seulement) Vous trouverez une description complète de ces commandes OSM à la section Commandes de ce manuel. REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes du présent manuel. Figure A.1 Figure B.1 Adaptateur de câble pour Macintosh (non inclus) Figure A.2 06_French 10/06/2005, 10:293Français-4 Figure C.1 Figure C.2 Figure D.1 Figure RL.1 INPUT2 INPUT1 Interrupteur de vacances Bouton d’alimentation Connexion pour produit NEC en option. N’utilisez cette prise que sur indication explicite. INPUT2 INPUT1 Élévation et abaissement de l’écran du moniteur Le moniteur peut être levé ou abaissé en mode Portrait ou Paysage. Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez. Rotation de l’écran Avant de pouvoir effectuer une rotation, l’écran doit être élevé au niveau maximum de manière à éviter tout choc contre le bureau ou tout pincement des doigts. Pour élever l’écran, placez les mains de chaque côté du moniteur et élevez ce dernier jusqu’à la hauteur maximum (Figure RL.1). Pour faire tourner l’écran, placez les mains de chaque côté du moniteur et faites tourner ce dernier dans le sens des aiguilles d’une montre de la position Paysage à la position Portrait ou dans le sens inverse de la position Portrait à la position Paysage (Figure R.1). Pour faire passer le menu OSM de la position Paysage à Portrait ou inversement, reportez-vous à la section Commandes, fonction ROTATION DE L’OSM. REMARQUE : Si la rotation de l’écran est inverse au sens des aiguilles d’une montre, la fonction d’inclinaison n’est pas disponible. Faire pivoter l’écran de 90° dans le sens des aiguilles d’une montre jusqu’à ce que vous entendiez un clic. Figure R.1 06_French 10/06/2005, 10:294Français Français-5 Inclinaison Tenez le haut et le bas de l’écran du moniteur et ajustez manuellement l’inclinaison souhaitée (Figure TS.1). Figure TS.1 Figure S.1 Pivotement Tenez les deux côtés de l’écran du moniteur et ajustez manuellement le pivotement souhaité (Figure TS.2). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’inclinez. REMARQUE : Si la fonction de l’inclinaison n’est pas disponible, faire pivoter l’écran de 90° dans le sens des aiguilles d’une montre jusqu’à ce que vous entendiez un clic. Dépose pour montage du support du moniteur Pour préparer le moniteur en vue d’un autre montage :

1. Déconnectez tous les câbles.

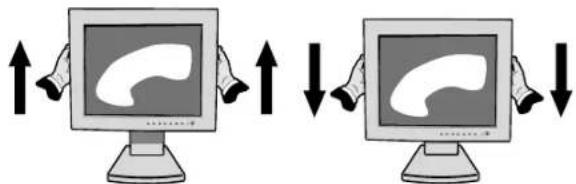

2. Placez les mains de chaque côté du moniteur et levez ce dernier jusqu’à la position la plus haute.

3. Placez le moniteur face vers le bas sur une surface non abrasive. Placez l’écran sur une plate-forme de 36 mm de

manière à ce que le support soit parallèle à la surface (Figure S.1). 4. Retirez les deux vis du haut qui connectent le moniteur au support (Figure S.2). Tournez le support de 180° dans le sens des aiguilles d’une montre (deux clics doivent se faire entendre). Retirez les vis du bas (Figure S.3) et ôtez le support. Le moniteur est maintenant prêt pour un montage différent. 5. Inversez cette procédure pour fixer à nouveau le support : revissez les deux vis du bas, tournez le support de 180° dans le sens contraire des aiguilles d’une montre (deux clics doivent se faire entendre) et revissez les deux vis du haut. REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA (pas de 100 mm). REMARQUE : Manipulez avec soin, en retirant le support du moniteur. 36 mm Figure TS.2 Figure S.2 Attention : Veuillez utiliser les vis originales (4 vis ) lors du montage pour éviter d’endommager le moniteur et le support. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS). Figure S.3 REMARQUE : Lorsque le LCD est en mode Paysage, assurez-vous que les deux renfoncements arrondis sont bien au bas de l’écran (Figure S.4). Figure S.4 06_French 10/06/2005, 10:295Français-6 Commandes Fonctionnement des boutons de commandes OSM (On-screen Manager – Gestionnaire à l’écran) sur la face avant du moniteur : Pour accéder au menu OSM, appuyez sur l’un de ces boutons de commande (EXIT, , , –, +). Pour modifier le signal d’entrée, appuyez sur le bouton SELECT. REMARQUE : OSM doit être fermé pour que vous puissiez modifier le signal d’entrée. REMARQUE : Quand vous appuyez sur RESET dans le menu principal ou dans un sous-menu, une fenêtre d’avertissement apparaît pour vous permettre d’annuler la réinitialisation en appuyant sur le bouton EXIT. Commandes de luminosité et de contraste LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. CONTRASTE Règle la luminosité de l’image en fonction du fond. NIVEAU DE NOIR (entrée analogique uniquement) Règle le niveau de noir. CONTRASTE AUTO. (Entrée analogique seulement) Règle l’image affichée pour des entrées vidéo non standard. LUMINOSITÉ AUTO. 1 : Règle automatiquement la luminosité grâce à la détection du niveau de luminosité de votre environnement et au réglage du moniteur en fonction du réglage de LUMINOSITÉ le plus adapté*

2 : Règle automatiquement la luminosité pour assurer la meilleure LUMINOSITÉ en fonction de la zone blanche d’affichage. Le capteur de luminosité de l’environnement ne dispose d’aucune fonction. ARRET : Aucune fonction. REMARQUE : Ne couvrez pas le capteur de luminosité de l’environnement.

: Reportez-vous à la version CD-ROM pour obtenir toutes les informations concernant la « Auto Dimming » (Gradation automatique) (partie anglaise, p.20) Réglage Auto (entrée analogique seulement) Règle automatiquement la position, la largeur (ou la hauteur) et la finesse de l’image. Commandes relatives à l’image GAUCHE/DROITE Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT Contrôle la position verticale de l’image dans la zone d’affichage du LCD. Menu Quitte les commandes OSM. Revient au menu principal des commandes OSM. Déplace vers la gauche ou vers la droite la zone en surbrillance pour le choix des menus de commande. Déplace vers le haut ou vers le bas la zone en surbrillance pour le choix des commandes. Déplace la barre vers la gauche ou vers la droite, ou modifie la valeur du réglage en l’augmentant ou en la diminuant. Active la fonction sélectionnée. Entre dans les commandes OSM. Entre dans le sous-menu OSM. Sélectionne l’entrée lorsque l’OSM disparaît. Ramène la commande en surbrillance à son réglage par défaut (sortie d’usine). EXIT CONTROL

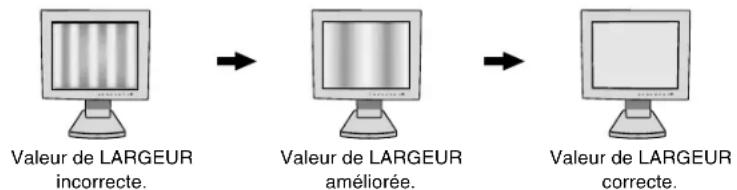

ADJUST - / + SELECT RESET 06_French 10/06/2005, 10:296Français Français-7 LARGEUR (ROTATION OSM : paysage) ou HAUTEUR (ROTATION OSM : portrait) (entrée analogique uniquement) Règle la largeur (ou la hauteur) par l’augmentation ou la diminution de ce paramètre. Si la« fonction Réglage automatique » ne vous donnait pas un paramétrage satisfaisant de l’image, une mise au point supplémentaire peut être réalisée manuellement à l’aide de la fonction « Largeur (ou Hauteur) » (molette). Pour cela, on peut utiliser un test du motif de moirage. Cette fonction peut modifier la largeur de l’image. Utilisez le menu Gauche/Droite pour centrer l’image sur l’écran. Si la Largeur (ou la Hauteur) est mal étalonnée, le résultat ressemblerait au dessin de gauche. L’image doit être homogène. FINESSE (Entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si la fonction RÉGLAGE AUTO. et la fonction HAUTEUR ne vous donnent pas un paramétrage satisfaisant de l’image, il est possible de procéder à une mise au point fine à l’aide de la fonction FINESSE. Cette fonction améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Pour cela, on peut utiliser un test du motif de moirage. Une finesse mal étalonnée donne un résultat semblable à celui du dessin de gauche. L’image doit être homogène. Systèmes de contrôle des couleurs Systèmes de contrôle des couleurs : Sept préréglages de couleurs déterminent la configuration de couleurs désirée (les préréglages sRGB, NATIVE et PROGRAMMABLE sont des standards et ne peuvent pas être modifiés). La température des couleurs augmente ou diminue dans chaque préréglage. R,J,V,C,B,M,S : Augmente ou diminue le Rouge, le Jaune, le Vert, le Cyan, le Bleu, le Magenta et la Saturation selon ce qui est sélectionné. Le changement de couleur apparaît à l’écran et le sens (augmentation ou diminution) est indiqué par les barres de couleur. NATIVE : Réglage d’origine présenté par le panneau LCD et que l’on ne peut modifier. PROGRAMMABLE : Le ton des couleurs, qui a été réglé à l’aide de l’application logicielle téléchargée, a été appliqué. REMARQUE : Pour réinitialiser le paramétrage d’une image médiocre, allumez le moniteur avec le bouton d’alimentation situé à l’avant, tout en pressant les boutons « EXIT » et « SÉLECTION » simultanément. Outils 1 NETTETÉ : Cette fonction permet de conserver numériquement la netteté de l’image dans toutes les résolutions. Elle est réglable de façon continue afin d’obtenir, à votre gré, une image distincte ou plus floue. Elle est réglée de manière indépendante par différentes résolutions. MODE ÉTENDU : Règle la méthode de zoom. PLEIN : La taille de l’image est agrandie à 1280 x 1024, quelle que soit la résolution. ASPECT : L’image est agrandie sans modification des proportions. ARRÊT : L’image n’est pas agrandie. AU CHOIX1 : Zoom en figeant le centre. L’image est agrandie de 1,00 à 3,00 fois, soit horizontalement (EXPANSIÓN H.), soit verticalement (EXPANSIÓN V.) par pas de 0,01. AU CHOIX2 : Zoom en figeant le coin supérieur gauche. L’image est agrandie de 1,00 à 3,00 fois, soit horizontalement (EXPANSIÓN H.), soit verticalement (EXPANSIÓN V.) par pas de 0,01. Valeur de FINESSE incorrecte. Valeur de FINESSE correcte. Valeur de LARGEUR incorrecte. Valeur de LARGEUR améliorée. Valeur de LARGEUR correcte. 06_French 10/06/2005, 10:297Français-8 DÉTECTION VIDÉO : Sélectionne la méthode de détection de la vidéo lorsque plusieurs ordinateurs se trouvent connectés. 1ER DÉTECTÉ : L’entrée vidéo doit être commutée en mode « 1ER DÉTECTÉ ». S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port, le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d’autre signal vidéo tant que la source vidéo actuelle sera présente. DERNIER DÉTECTÉ : L’entrée vidéo doit être commutée en mode « DERNIER DÉTECTÉ ». Si le moniteur affiche un signal de la source actuelle et qu’une nouvelle source vidéo lui est fournie, le moniteur bascule automatiquement vers cette nouvelle source vidéo. S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal viJfo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port, le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée. PAS DE PRIORITÉ : Tant qu’il n’est pas allumé, le moniteur ne vérifie pas l’autre port d’entrée vidéo. SELECTION DVI : Cette fonction sélectionne le mode d’entrée DVI (INPUT 1). L’ordinateur doit être redémarré après modification de la sélection DVI. AUTO : Avec l’utilisation d’un câble DVI-D vers DVI-D, DVI SELECTION est NUMÉRIQUE. Avec l’utilisation d’un câble D-SUB vers DVI-A, DVI SELECTION est ANALOG. NUMÉRIQUE : L’entrée numérique DVI est disponible. ANALOG. : L’entrée analogique DVI est disponible. Remarque : Pour un MAC muni d’une sortie numérique : Avant de mettre en marche le MAC, le mode NUMÉRIQUE doit être sélectionné pour l’entrée DVI, à l’aide de l’option « SÉLECTION DVI » de l’OSM, et ce, en pressant le bouton « SELECT » puis le bouton « CONTROL » lorsque le câble du signal DVI est raccordé à la prise DVI-I (Entrée1) du moniteur. Dans le cas contraire, le MAC ne se mettra pas en marche. Remarque : Cette fonction peut être indisponible selon le PC et la carte vidéo utilisés ou lorsqu’un autre câble de signal vidéo est connecté. PROGRAMMATEUR ARRÊT : Le moniteur s’éteint automatiquement au bout du laps de temps prédéfini par l’utilisateur à l’aide de cette option. IPM: Le moniteur passe automatiquement en mode d’économie d’énergie quelques minutes après que la lumière environnante est inférieure à celle prédéterminée dans le réglage utilisateur. Vous pouvez régler le paramètre de lumière dans l’élément 7 du menu Avancé. En mode d’économie d’énergie, le voyant orange clignote. En mode d’économie d’énergie, appuyez sur n’importe quel bouton du panneau avant, sauf le bouton d’alimentation ou SELECT, pour que le moniteur revienne en mode normal. Lorsque la lumière environnante est supérieure à celle prédéterminée dans le réglage utilisateur, le moniteur revient automatiquement en mode normal. Outils 2 LANGAGE : Les menus des commandes OSM sont disponibles en sept langues. OSM GAUCHE/DROITE : Vous pouvez choisir l’emplacement sur l’écran de la fenêtre de commandes OSM. En choisissant Position de l’OSM, vous pouvez régler manuellement la position du menu de commandes OSM : gauche ou droite. OSM BAS/HAUT : Vous pouvez choisir l’emplacement sur l’écran de la fenêtre de commandes OSM. En choisissant Position de l’OSM, vous pouvez régler manuellement la position du menu de commandes OSM : en bas ou en haut. EXTINCTION DE L’OSM : Le menu des commandes OSM reste à l’écran aussi longtemps qu’il est utilisé. Dans le sous-menu Extinction de l’OSM, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSM. Les choix prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes. 06_French 10/06/2005, 10:298Français Français-9 VERROUILLAGE OSM : Cette commande bloque totalement l’accès à toutes les fonctions de commande OSM. Toute tentative d’activation des commandes OSM, lorsque ce dernier est en mode verrouillé, provoque l’apparition d’un écran informant que les commandes OSM sont verrouillées. Il y a trois types de VERROUILLAGE OSM : VERROUILLAGE OSM avec les commandes LUMINOSITÉ et CONTRASTE : Pour activer la fonction de verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « + » et maintenez-les simultanément enfoncés. Pour désactiver le verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « + » et maintenez-les simultanément enfoncés, en étant dans le menu OSM. Il est possible de régler CONTRASTE et LUMINOSITÉ en mode verrouillé. VERROUILLAGE OSM sans commande : Pour activer la fonction de verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « > » et maintenez-les simultanément enfoncés. Pour désactiver le verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « > » et maintenez-les simultanément enfoncés, en étant dans le menu OSM. Aucune commande ne peut être réglée en mode verrouillé. VERROUILLAGE OSM avec la commande LUMINOSITÉ (uniquement) : Pour activer la fonction de verrouillage OSM, appuyez sur le bouton SÉLECTION, puis maintenez enfoncées simultanément les touches « – » et « < ». Pour désactiver le verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « + » et maintenez-les simultanément enfoncés, en étant dans le menu OSM. La commande LUMINOSITÉ peut être réglée en étant en mode verrouillé. ROTATION DE L’OSM : Pour faire passer OSM du mode Paysage en mode Portrait et inversement. ERREUR RÉSOLUTION : La résolution optimale est de 1280 x 1024. Le choix de l’option MARCHE provoque l’affichage après 30 secondes d’un message vous avertissant que la résolution n’est pas à 1280 x 1024. TOUCHE DE RACCOURCI : Vous pouvez régler directement la luminosité et le contraste. Lorsque cette fonction est activée, et que le menu OSM est désactivé, vous pouvez régler la luminosité avec ou et le contraste avec + ou -. Le menu OSM par défaut est accessible à l’aide du bouton EXIT. PRÉRÉGLAGE USINE : Cette option vous permet de réinitialiser toutes les commandes OSM (LUMINOSITE, CONTRASTE, NIVEAU DE NOIR, LUMINOSITÉ AUTO., IMAGE, SYSTEMES DE CONTROLE DES COULEURS, NETTETE, MODE ETENDU, PROGRAMMATEUR ARRÊT, POSITION DE L’OSM, EXTINCTION DE L’OSM, MODE D’ AFFICHAGE) en les ramenant à leurs réglages sortie d’usine. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. Informations MODE D’AFFICHAGE : Fournit des informations sur la résolution d’affichage actuelle ainsi que des données techniques comprenant le préréglage de résolution utilisé et les fréquences horizontale et verticale. Augmente ou diminue la résolution actuelle. INFOS MONITEUR : Indique le nom du modèle et les numéros de série de votre moniteur. Avertissements OSM Les menus Avertissements OSM disparaissent avec le bouton Exit. PAS DE SIGNAL : Cette fonction vous avertit lorsque aucun signal horizontal ou vertical de synchronisation n’est présent. Après la mise sous tension ou en cas de changement du signal d’entrée, la fenêtre Pas de signal s’affiche. ERREUR RÉSOLUTION : Cette fonction vous avertit de l’utilisation en résolution optimisée. Après la mise sous tension, ou en cas de changement du signal d’entrée, ou si le signal vidéo ne possède pas la résolution appropriée, la fenêtre Erreur résolution s’affiche. Cette fonction peut être désactivée dans le menu OUTILS. HORS LIMITE : Lorsque le signal d’entrée correspond à une synchronisation non supportée ou à un signal vidéo dont la synchronisation est incorrecte, le menu Hors limites apparaît alors. REMARQUE : Si CHANGER D’ENTRÉE DVI s’affiche, basculez vers SELECTION DVI. Reportez-vous à l’Annexe pour le menu Avancé. 06_French 10/06/2005, 10:299Français-10 Conseils d’utilisation Consignes de sécurité et d’entretien

• N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peuvent vous exposer à des risques d’électrocution ou autres. Confiez toutes les interventions de dépannage à un personnel technique qualifié.

• Ne renversez pas de liquides dans le moniteur et ne l’utilisez pas près d’une source d’eau.

• N’introduisez pas d’objets de quelque nature que ce soit dans les fentes du boîtier car ces objets pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l’appareil.

• Ne placez pas d’objets lourds sur le cordon d’alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.

• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car en cas de chute, le moniteur peut être sérieusement endommagé.

• Ne placez aucun objet sur le moniteur et ne l’utilisez pas en extérieur.

• L’intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Conformez-vous aux lois ou à la réglementation de votre localité pour vous débarrasser de ce tube.

• Ne pliez pas le cordon d’alimentation.

• N’utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.

• N’obstruez pas les aérations du moniteur. Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel qualifié dans les cas suivants :

• Si le cordon d’alimentation ou la prise sont endommagés.

• Si du liquide a été renversé ou si des objets sont tombés à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l’eau.

• Si le moniteur est tombé ou si le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement tout en étant utilisé conformément aux directives d’utilisation.

• Manipulez le moniteur avec précaution dans le cas de bris de verre.

• Si le moniteur est cassé ou si du verre est brisé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N’obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d’un radiateur ou d’une autre source de chaleur. Ne posez rien sur le moniteur.

• La prise du cordon d’alimentation est le moyen principal par lequel on doit débrancher le système de l’alimentation électrique. Le moniteur doit être installé à proximité d’une prise de courant facilement accessible.

• Manipulez le moniteur avec soin lors de son transport. Conservez l’emballage pour le transport.

• Persistance de l’image : Nous vous informons que la technologie LCD peut provoquer un phénomène appelé « persistance de l’image ». La persistance de l’image se manifeste lorsqu’une image résiduelle ou « fantôme » d’une image précédemment affichée reste visible sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente, mais l’on doit éviter d’afficher des images immobiles pendant une longue période de temps. Pour remédier à la persistance de l’image, mettez le moniteur hors tension pendant une durée égale à celle de l’affichage de l’image précédemment affichée. Par exemple, si une image est restée affichée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’afficher des images animées et d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l'écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. ATTENTION 06_French 10/06/2005, 10:2910Français Français-11 UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR :

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.

• Réglez la hauteur du moniteur pour que le haut de l’écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l’écran.

• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. 50 cm est la distance optimale.

• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 mètres. Clignez souvent des yeux.

• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l’éblouissement. Réglez l’inclinaison du moniteur pour que l’éclairage du plafond ne se reflète pas sur l’écran.

• Si une lumière réfléchie rend la vision de l’écran difficile, utilisez un filtre antireflets.

• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N’utilisez pas de solution de nettoyage ou de nettoyant pour vitres !

• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

• Utilisez un support de documents placé près de l’écran.

• Placez directement devant vous ce que vous regardez le plus souvent (l’écran ou les documents de référence) pour minimiser les mouvements de la tête lorsque vous tapez.

• Évitez d’afficher des motifs fixes sur l’écran pendant de longues périodes pour éviter la rémanence (persistance de l’image).

• Consultez régulièrement un ophtalmologiste. Ergonomie Pour obtenir l’ergonomie maximale, nous recommandons ce qui suit :

• Réglez la luminosité jusqu’à ce que la trame de fond disparaisse.

• Ne placez pas la commande de contraste sur son réglage maximum.

• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard.

• Utilisez le réglage couleur préprogrammé.

• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 à 75 Hz.
