РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1980FXi NEC

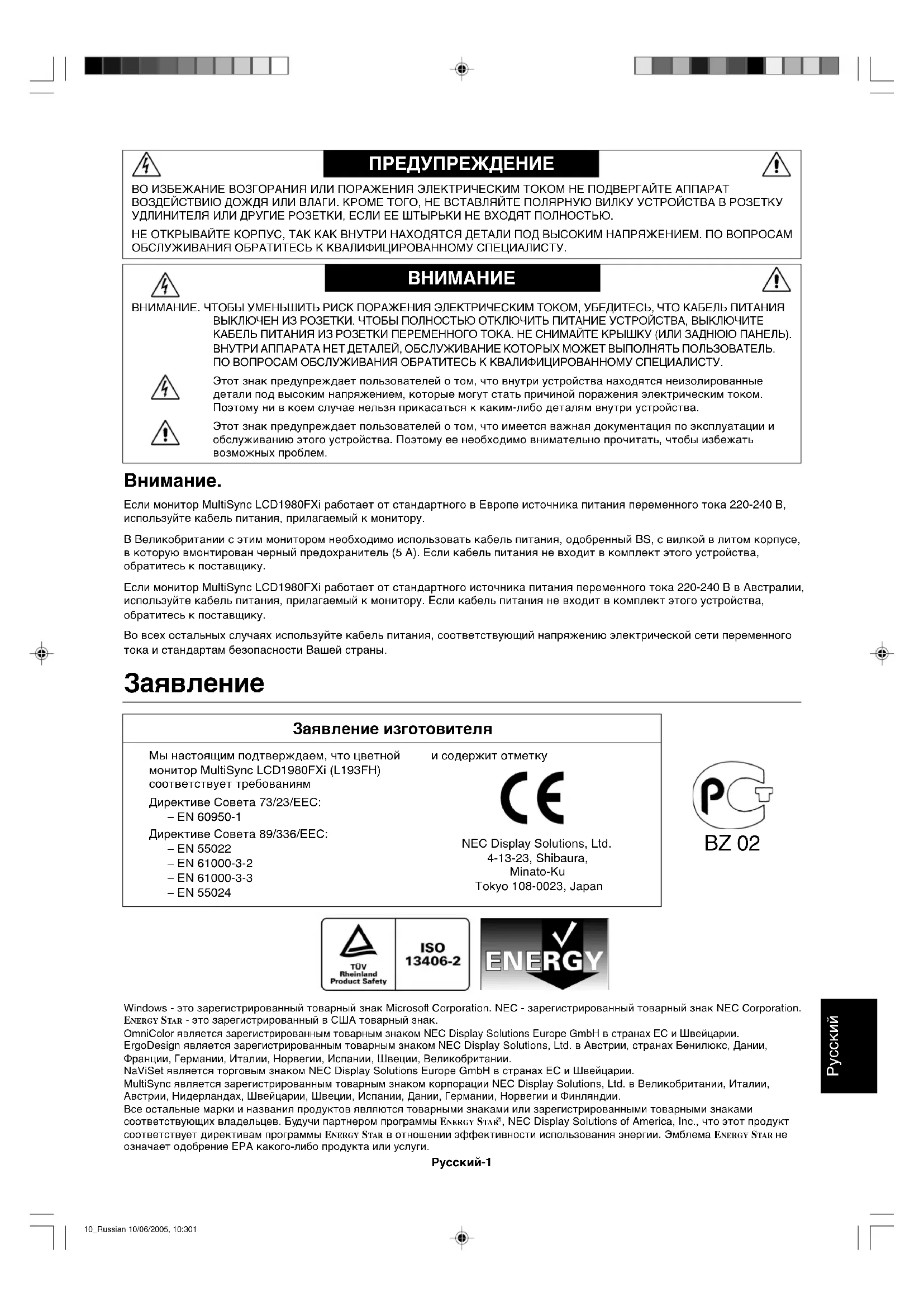

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕКАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ).ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ.ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированныедетали под высоким напряжением, которые могут стать причиной поражения электрическим током.Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации иобслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежатьвозможных проблем. Если монитор MultiSync LCD1980FXi работает от стандартного в Европе источника питания переменного тока 220-240 В,используйте кабель питания, прилагаемый к монитору.В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе,в которую вмонтирован черный предохранитель (5 A). Если кабель питания не входит в комплект этого устройства,обратитесь к поставщику.Если монитор MultiSync LCD1980FXi работает от стандартного источника питания переменного тока 220-240 В в Австралии,используйте кабель питания, прилагаемый к монитору. Если кабель питания не входит в комплект этого устройства,обратитесь к поставщику.Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменноготока и стандартам безопасности Вашей страны.ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУУДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. Windows - это зарегистрированный товарный знак Microsoft Corporation. NEC - зарегистрированный товарный знак NEC Corporation. ENERGY STA R - это зарегистрированный в США товарный знак. OmniColor является зарегистрированным товарным знаком NEC Display Solutions Europe GmbH в странах ЕС и Швейцарии.ErgoDesign является зарегистрированным товарным знаком NEC Display Solutions, Ltd. в Австрии, странах Бенилюкс, Дании,Франции, Германии, Италии, Норвегии, Испании, Швеции, Великобритании.NaViSet является торговым знаком NEC Display Solutions Europe GmbH в странах ЕС и Швейцарии.MultiSync является зарегистрированным товарным знаком корпорации NEC Display Solutions, Ltd. в Великобритании, Италии,Австрии, Нидерландах, Швейцарии, Швеции, Испании, Дании, Германии, Норвегии и Финляндии.Все остальные марки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Будучи партнером программы ENERGY STA R

, NEC Display Solutions of America, Inc., что этот продукт соответствует директивам программы ENERGY STAR в отношении эффективности использования энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги.

Заявление изготовителя Мы настоящим подтверждаем, что цветной монитор MultiSync LCD1980FXi (L193FH) соответствует требованиям Директиве Совета 73/23/EEC: – EN 60950-1 Директиве Совета 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 и содержит отметку NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan BZ 02 10_Russian 10/06/2005, 10:301Русский-2 CD ROM Руководство пользователя Кабель DVI-D - DVI-D Кабели питания Крышка кабеля 15-штырьковый миниразъем

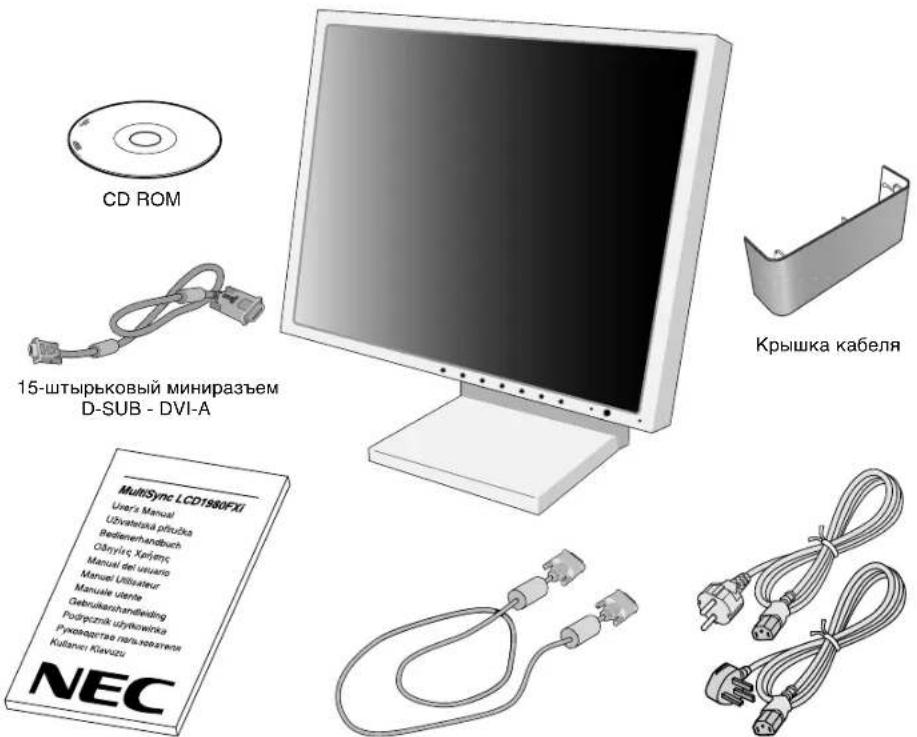

В упаковочной коробке* нового монитора NEC MultiSync LCD должно быть следующее:

Монитор MultiSync LCD1980FXi с подставкой для регулировки наклона/поворота/вертикального отклонения/высоты

• Кабели питания (для континентальной Европы и Великобритании)

• Кабель видеосигнала (15-штырьковый миниразъем D-SUB - DVI-A)

• Кабель видеосигнала (кабель DVI-D - DVI-D)

• Руководство пользователя

• CD ROM (содержащий полное руководство пользователя в формате PDF). Для просмотра руководства пользователя необходимо, чтобы на ПК была установлена программа Acrobat Reader 4.0.

• Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора. ПРИМЕЧАНИЕ. Монитор может быть оборудован дополнительными колонками — MultiSync Soundbar. За дополнительной информацией обращайтесь к поставщику или посетите наш сайт http://www.nec-display-solutions.com 10_Russian 10/06/2005, 10:302Русский Русский-3 Краткое руководство по началу работы Чтобы подключить монитор MultiSync LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

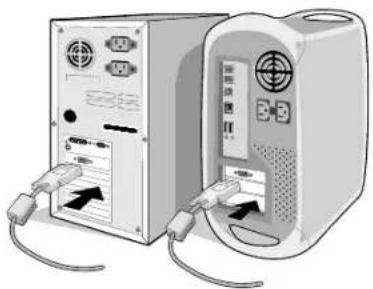

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к

разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты. Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы видеоадаптера в компьютере (Рисунок A.2). Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh к компьютеру, затем подсоедините кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для MultiSync Macintosh (Рисунок B.1). ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

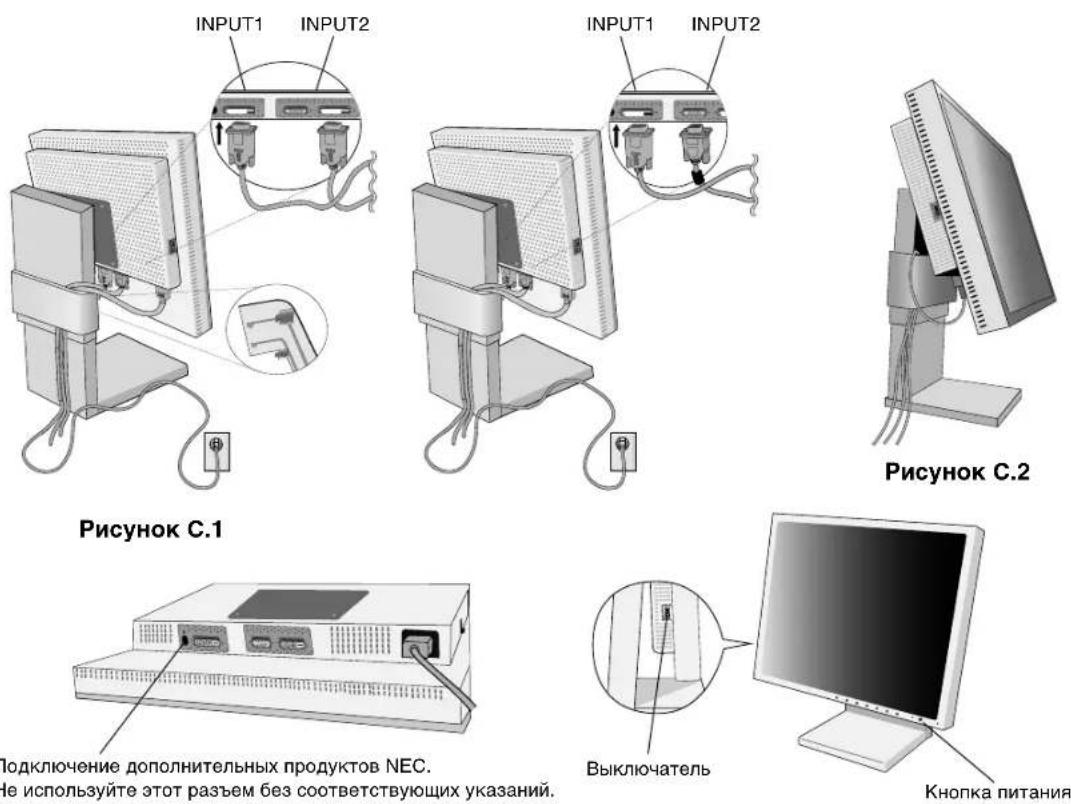

3. Подсоедините кабель видеосигнала DVI к разъему на задней панели монитора. Закрепите кабель видеосигнала

(Рисунок C.1). Подсоединяйте к входу 2 только VGA или DVI. ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля. Соберите кабели вместе и разместите их в подставке, затем присоедините крышку кабеля. Крышку кабеля можно присоединить с передней или задней стороны шарнирной подставки (Рисунок C.1, C.2). При распределении кабелей проверьте подвижность экрана монитора в наклонном, поднятом и опущенном положении, а также вращательные движения экрана.

4. Подсоедините один конец кабеля питания к гнезду AC на задней панели монитора, а другой - к розетке

электропитания (Рисунок C.1). ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел “Внимание” этого руководства.

5. Выключатель с левой стороны монитора должен быть включен. Включите монитор с помощью кнопки питания

(Рисунок D.1). ПРИМЕЧАНИЕ. Выключатель включает/отключает питание. Если этот выключатель находится в положении OFF (ВЫКЛ), монитор нельзя включить с помощью кнопки на передней панели. ЗАПРЕЩАЕТСЯ часто переключать этот выключатель. ПРИМЕЧАНИЕ. Для компьютера Macintosh с цифровым выходом: Перед включением компьютера Macintosh для режима ввода DVI должно быть установлено значение DIGITAL в пункте “DVI SELECTION” меню OSM. Для этого, когда кабель сигнала DVI подсоединен к разъему DVI-I (Input1) монитора, необходимо нажать кнопку “SELECT”, а затем кнопку “CONTROL”. В противном случае компьютер Macintosh может не включиться.

6. Включите компьютер. Функция бесконтактной настройки выполняет автоматическую подстройку оптимальных

параметров монитора при первоначальной настройке, включая большинство параметров синхронизации. Для дальнейших настроек используйте следующие параметры OSM:

• Auto Adjust Contrast (Автонастройка контрастности) (только аналоговый вход)

• Auto Adjust (Автонастройка) (только аналоговый вход) Полное описание этих параметров OSM см. в разделе Органы управления этого руководства пользователя. ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя. Рисунок A.1 Рисунок B.1 Адаптер кабеля для Macintosh (не входит в комплект) Рисунок A.2 10_Russian 10/06/2005, 10:303Русский-4 Рисунок C.1 Рисунок C.2 Рисунок D.1 Рисунок RL.1 INPUT2 INPUT1 Выключатель Кнопка питания Подключение дополнительных продуктов NEC. Не используйте этот разъем без соответствующих указаний. INPUT2 INPUT1 Подъем и опускание экрана монитора Монитор можно поднимать или опускать либо по вертикали, либо по горизонтали. Чтобы поднять или опустить экран, возьмите монитор с двух сторон и поднимите или опустите на нужную высоту (Рисунок RL.1). ПРИМЕЧАНИЕ. Соблюдайте осторожность при подъеме или опускании экрана монитора. Поворот экрана Перед поворотом экран необходимо поднять на максимальный уровень во избежание соударения его со столом или защемления пальцев. Чтобы поднять экран, возьмите монитор с двух сторон и поднимите его в самое верхнее положение (Рисунок RL.1). Чтобы повернуть экран, возьмите монитор с двух сторон и поверните его по часовой стрелке для перевода из горизонтального положения в вертикальное или против часовой стрелки для перевода из вертикального положения в горизонтальное (Рисунок R.1). Чтобы повернуть меню OSM для горизонтального или вертикального положения монитора, см. раздел “Органы управления”, описание функции “ПОВОРОТ OSM”. ПРИМЕЧАНИЕ. При вращении экрана против часовой стрелки функция наклона не работает. Поверните экран на 90° по часовой стрелке, пока не будет слышен один щелчок. Рисунок R.1 10_Russian 10/06/2005, 10:304Русский Русский-5

Установите требуемый наклон экрана монитора, придерживая его руками с верхней и нижней стороны (Рисунок TS.1). Рисунок TS.1 Рисунок S.1

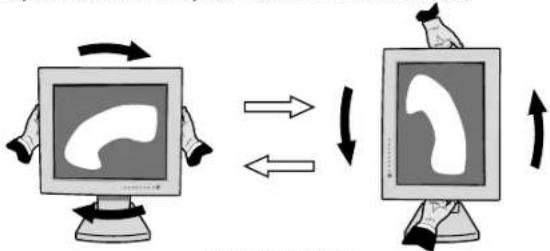

Установите требуемый угол поворота экрана монитора, придерживая его руками с обеих сторон (Рисунок TS.2). ПРИМЕЧАНИЕ. Соблюдайте осторожность при наклоне экрана. ПРИМЕЧАНИЕ. Если функция наклона не работает, поверните экран на 90° по часовой стрелке, пока не будет слышен один щелчок. Отсоединение подставки монитора перед установкой Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.

2. Возьмите монитор с двух сторон и поднимите его в самое верхнее положение.

3. Положите монитор экраном вниз на неабразивную поверхность. (Поместите экран на 36-мм платформу так,

чтобы подставка была параллельна поверхности платформы) (Рисунок S.1).

4. Отвинтите 2 верхних винта, крепящие монитор к подставке (Рисунок S.2). Поверните подставку на 180° против

часовой стрелки (будут слышны два щелчка). Отвинтите винты от основания (Рисунок S.3) и снимите подставку. Теперь монитор готов к установке в другом положении.

Повторите процесс в обратном порядке, чтобы снова подсоединить подставку: вверните два нижних винта, поверните подставку на 180° против часовой стрелки (будут слышны два щелчка), и вверните два верхних винта. ПРИМЕЧАНИЕ. Другие используемые методы установки должны удовлетворять требованиям VESA (100 мм уклона). ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятии подставки монитора. 36 мм Рисунок TS.2 Рисунок S.2 Внимание. Во избежание повреждения монитора и подставки используйте при установке оригинальные винты (4 шт.). В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора. ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS). Рисунок S.3 ПРИМЕЧАНИЕ. Когда экран ЖКД находится в горизонтальном положении, убедитесь, что две округлые лунки находятся в нижней части экрана (Рисунок S.4). Рисунок S.4 10_Russian 10/06/2005, 10:305Русский-6 Органы управления Кнопки управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции: Чтобы войти в экранное меню OSM, нажмите любую из кнопок управления (EXIT, , , –, +). Чтобы изменить вход сигнала, нажмите кнопку SELECT (ВЫБОР). ПРИМЕЧАНИЕ. OSM must be closed in order to change signal input. ПРИМЕЧАНИЕ. При нажатии кнопки RESET (СБРОС) в главном или подменю появляется предупреждающее сообщение, которое позволяет отменить функцию сброса нажатием кнопки EXIT (ВЫХОД). Параметры яркости/контрастности BRIGHTNESS (ЯРКОСТЬ) Настройка общей яркости изображения и фона экрана. CONTRAST (КОНТРАСТНОСТЬ) Настройка яркости изображения по отношению к фону. BLACK LEVEL (УРОВЕНЬ ЧЕРНОГО) (только аналоговый вход) Регулирует уровень черного. AUTO CONTRAST (АВТО-КОНТРАСТНОСТЬ) (только аналоговый вход) Коррекция изображения, соответствующего нестандартным входным видеосигналам. AUTO BRIGHTNESS (АВТО-ЯРКОСТЬ) 1: Автоматическая настройка яркости в зависимости от освещенности комнаты и установка оптимальных для монитора параметров “ЯРКОСТИ”*

2: Автоматическая настройка оптимального уровня “ЯРКОСТИ” по белой области на экране. Датчик освещенности комнаты отключен. OFF (ВЫКЛ.): Отключен. ПРИМЕЧАНИЕ. Не закрывайте датчик освещенности.

: Подробная информация о функции “Auto Dimming” приведена в руководстве на компакт-диске (Английский часть, стр. 20) Auto Adjust (Автонастройка) (только аналоговый вход) Автоматическая настройка параметров положения, горизонтального (или вертикального) размера и четкости. Параметры настройки изображения LEFT / RIGHT (ВЛЕВО / ВПРАВО) Контроль горизонтального положения изображения на экране ЖКД. DOWN / UP (ВНИЗ / ВВЕРХ) Контроль вертикального положения изображения на экране ЖКД.

Выход из меню параметров OSM. Выход в главное меню OSM. Перемещение выделенной области влево/вправо для выбора одного из параметров меню. Перемещение выделенной области вверх/вниз для выбора одного из параметров. Перемещение полосы индикатора влево/вправо или изменение величин настройки для увеличения или уменьшения значения настройки. Активизация выбранной функции. Вход в параметры OSM. Вход в подменю OSM. Выбор входа при закрытом меню OSM. Сброс выделенного параметра до значения, установленного на заводе. EXIT CONTROL

ADJUST - / + SELECT RESET 10_Russian 10/06/2005, 10:306Русский Русский-7 H. SIZE (Г. РАЗМЕР) (ПОВОРОТ OSM: горизонтальное положение) или V. SIZE (В. РАЗМЕР) (ПОВОРОТ OSM: вертикальное положение) (Только аналоговый вход) Регулировка горизонтального (или вертикального) размера путем увеличения или уменьшения значения этого параметра. Если при использовании функции “Auto Adjust” (Автонастройка) качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить вручную с помощью функции “H. Size (or V. Size)” (Г. размер (или В. размер) - синхронизация пикселов). Для этого можно использовать тестовый шаблон муара. Эта функция может изменять ширину изображения. Используйте меню Влево/Вправо для центровки изображения на экране. Если параметры горизонтального (или вертикального) размеров откалиброваны неправильно, результат будет напоминать левый рисунок. Изображение должно быть однородное. FINE (ЧЕТКОСТЬ) (только аналоговый вход) Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра. Если при использовании функции “Автонастройка” и функции “Г. размер” качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить с помощью функции “Четкость”. Она служит для улучшения фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра. Для этого можно использовать тестовый шаблон муара. Если значение Четкость неправильно откалибровано, результат будет напоминать левый рисунок. Изображение должно быть однородное. Системы регулировки цвета Системы регулировки цвета: С помощью семи заданных палитр цветов можно выбрать нужную настройку цвета (заданные палитры цветов sRBG, NATIVE и PROGRAMMABLE являются стандартными и неизменяемыми). В каждой заданной палитре цветовая температура повышается или понижается. R,Y,G,C,B,M,S (К,Ж,З,Г,С,М,Н): Увеличение или уменьшение красного, желтого, зеленого, голубого, синего, малинового цвета и насыщенности в зависимости от того, что выбрано. Цвета изменятся на экране, а направление (в сторону увеличения или уменьшения) будет показано с помощью полос индикаторов цвета. NATIVE (СТАНДАРТ): Исходный цвет, представленный на ЖКД панели, - нерегулируемый. PROGRAMMABLE: Отображается цветовой тон, который был установлен в загруженном приложении. ПРИМЕЧАНИЕ. Для сброса неудовлетворительных настроек изображения следует включить монитор с помощью кнопки питания на передней панели, одновременно удерживая кнопки “EXIT” и “SELECT”. Инструменты 1 SHARPNESS (РЕЗКОСТЬ): Эта функция позволяет, используя цифровые методы, сохранить четкость изображения при любой синхронизации. Она постоянно настраивается для получения, по желанию, четкого или неконтрастного изображения и для разных видов синхронизации устанавливается независимо. EXPANSION MODE (РАСШИРЕННЫЙ РЕЖИМ): Установка метода масштабирования. FULL (ПОЛНЫЙ ЭКРАН): Изображение расширяется до размера 1280 x 1024 независимо от разрешения. ASPECT (СООТНОШЕНИЕ ЭКРАНА): Изображение расширяется без изменения форматного соотношения. Когда значение ЧЕТКОСТЬ неправильное. Когда значение ЧЕТКОСТЬ правильное. Когда значение H. SIZE (Г. РАЗМЕР) неправильное. Когда значение H. SIZE (Г. РАЗМЕР) исправлено. Когда значение H. SIZE (Г. РАЗМЕР) правильное. 10_Russian 10/06/2005, 10:307Русский-8 OFF (ВЫКЛ): Изображение не расширяется. CUSTOM1 (НАСТРАИВАЕМЫЙ1): Масштабирование с фиксированным центром изображения. Изображение расширяется с коэффициентом от 1,00 до 3,00 отдельно по горизонтали (H. EXPANSION) и по вертикали (V. EXPANSION) с шагом 0,01. CUSTOM2 (НАСТРАИВАЕМЫЙ2): Масштабирование с фиксированным левым верхним углом изображения. Изображение расширяется с коэффициентом от 1,00 до 3,00 отдельно по горизонтали (H. EXPANSION) и по вертикали (V. EXPANSION) с шагом 0,01. VIDEO DETECT (Гбнаружение видеосигнала): Выбор метода обнаружения видеосигнала, когда подключено более одного компьютера. FIRST DETECT (ОБНАРУЖЕН ПЕРВЫМ): Видеовход необходимо переключить в режим обнаружения первого видеосигнала (“FIRST DETECT”). При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. Во время присутствия текущего видеоисточника монитор не выполняет поиск других видеосигналов. LAST DETECT (ОБНАРУЖЕН ПОСЛЕДНИМ): Видеовход необходимо переключить в режим обнаружения последнего видеосигнала (“LAST DETECT”). При отображении монитором сигнала от текущего источника и подключении к монитору нового дополнительного источника он автоматически переключается на новый видеоисточник. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. NONE (НИКОГДА): Монитор не будет выполнять поиск другого порта видеовхода, пока он не будет

DVI SELECTION (ВЫБОР DVI): С помощью этой функции можно выбрать режим ввода DVI (Вход 1). После того как параметр DVI был изменен, необходимо перезагрузить компьютер. AUTO (АВТО): При использовании кабеля DVI-D - DVI-D для параметра DVI SELECTION устанавливается значение DIGITAL (ЦИФРОВОЙ). При использовании кабеля D-SUB - DVI-A для параметра DVI SELECTION устанавливается значение ANALOG (АНАЛОГОВЫЙ). DIGITAL (ЦИФРОВОЙ): Возможен цифровой ввод DVI. ANALOG (АНАЛОГОВЫЙ): Возможен аналоговый ввод DVI. Примечание. Для компьютера Macintosh с цифровым выходом: Перед включением компьютера Macintosh для режима ввода DVI должно быть установлено значение DIGITAL в пункте “DVI SELECTION” меню OSM. Для этого, когда кабель сигнала DVI подсоединен к разъему DVI-I (Input1) монитора, необходимо нажать кнопку “SELECT”, а затем кнопку “CONTROL”. В противном случае компьютер Macintosh может не включиться. Примечание. В зависимости от используемого ПК и видеокарты или при подключении другого кабеля видеосигнала эта функция может не работать. OFF TIMER (ТАЙМЕР ОТКЛЮЧЕНИЯ): Монитор автоматически отключается по истечении выбранного пользователем стандартного интервала времени. IPM (интеллектуальное управление питанием): Монитор автоматически переходит в режим экономии электроэнергии через несколько минут после того, как уровень освещенности в комнате станет меньше значения, установленного в настройках пользователя. Изменить значение освещенности можно на вкладке 7 расширенного меню. В режиме экономии электроэнергии индикатор мигает желтым цветом. В режиме экономии электроэнергии нажмите любую из кнопок на панели, за исключением кнопки питания и кнопки “SELECT”, и монитор вернется в нормальный режим. Когда уровень освещенности комнаты превысит значение, установленное в настройках пользователя, монитор автоматически вернется в нормальный режим. Инструменты 2 LANGUAGE (ЯЗЫК): Меню параметров OSM переведены на семь языков. OSM LEFT/RIGHT: Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе местоположения OSM можно вручную перемещать меню параметров OSM влево или вправо. OSM DOWN/UP: Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе местоположения OSM можно вручную перемещать меню параметров OSM вверх или вниз. OSM TURN OFF (ОТКЛЮЧЕНИЕ МЕНЮ OSM): Меню параметров OSM будет оставаться на экране, пока оно используется. В подменю OSM Turn Off (Отключение экранного индикатора) можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSM. Предварительно заданные значения: 10-120 секунд с шагом в 5 секунд. 10_Russian 10/06/2005, 10:308Русский Русский-9 OSM LOCK OUT (БЛОКИРОВКА МЕНЮ OSM): С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSM. При попытке активизации параметров OSM в режиме блокировки появится сообщение, указывающее, что параметры OSM заблокированы. Существуют три типа блокировки OSM LOCK OUT: Блокировка OSM LOCK OUT с возможностью регулировки параметров BRIGHTNESS (яркость) и CONTRAST (контрастность). Чтобы включить функцию блокировки меню OSM, нажмите кнопку SELECT, затем “+” и удерживайте обе кнопки нажатыми. Чтобы отключить функцию блокировки меню OSM, нажмите кнопку SELECT, затем “+” и удерживайте обе кнопки нажатыми, находясь в меню OSM. В режиме блокировки можно регулировать BRIGHTNESS (яркость) и CONTRAST (контрастность). Блокировка OSM LOCK OUT без возможности регулировки. Чтобы включить функцию блокировки меню OSM, нажмите кнопку SELECT, затем “>” и удерживайте обе кнопки нажатыми. Чтобы отключить функцию блокировки меню OSM, нажмите кнопку SELECT, затем “>” и удерживайте обе кнопки нажатыми, находясь в меню OSM. В режиме блокировки нельзя регулировать никакие параметры. Блокировка OSM LOCK OUT с возможностью регулировки только параметра BRIGHTNESS (яркость): Чтобы включить функцию блокировки OSM LOCK OUT, нажмите кнопку SELECT, затем “-” и “<” и удерживайте кнопки одновременно нажатыми. Чтобы отключить функцию блокировки меню OSM, нажмите кнопку SELECT, затем “+” и удерживайте обе кнопки нажатыми, находясь в меню OSM. В режиме блокировки можно регулировать BRIGHTNESS (яркость). OSM ROTATION (ПОВОРОТ OSM): Чтобы повернуть меню OSM для горизонтального или вертикального положения монитора. RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Оптимальным разрешением является 1280 x 1024. Если выбрано значение ON (ВКЛ), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1280 x 1024. HOT KEY (КЛАВИША БЫСТРОГО ДОСТУПА): Яркость и контрастность можно регулировать напрямую, не прибегая к меню. Когда для этой функции установлено значение ON (ВКЛ), яркость можно настраивать с помощью кнопок или , а контрастность - с помощью кнопок + или - при отключенном меню OSM. Доступ к стандартному меню OSM можно получить с помощью кнопки EXIT. FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ): Выбор параметра заводских настроек позволяет выполнить сброс всех параметров OSM (BRIGHTNESS, CONTRAST, BLACK LEVEL, AUTO BRIGHTNESS, IMAGE CONTROL, COLOR CONTROL SYSTEM, SHARPNESS, EXPANSION MODE, OFF TIMER, OSM POSITION, OSM TURN OFF, DISPLAY MODE) до значений, установленных на заводе. Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET.

DISPLAY MODE (РЕЖИМ ОТОБРАЖЕНИЯ): Предоставляет информацию о текущем разрешении дисплея и технические данные, включая предварительно установленную используемую синхронизацию и частоты горизонтальной и вертикальной развертки. Увеличивает или уменьшает текущее разрешение. MONITOR INFO. (ИНФОРМАЦИЯ О МОНИТОРЕ): Информация о номере модели и серийном номере

Предупреждение OSM Меню предупреждения OSM исчезают при нажатии кнопки Exit. NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдает предупреждение при отсутствии синхронизации по горизонтали или по вертикали. Окно No Signal (Нет сигнала) появляется при включении питания или изменении входного сигнала. RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно Resolution Notifier (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ). OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА): Если входной сигнал имеет неподдерживаемую синхронизацию, а также в случае неправильной синхронизации видеосигнала появляется меню Out of Range (Вне допустимого диапазона). ПРИМЕЧАНИЕ. Если на экране появляется надпись “

CHANGE DVI SELECTION” (ПРОВЕРЬТЕ

УСТАНОВКУ ПАРАМЕТРА DVI), установите значение DVI SELECTION. Дополнительные сведения о расширенном меню пользователя см. в “Приложении”. 10_Russian 10/06/2005, 10:309Русский-10 Рекомендации по эксплуатации Техника безопасности и техническое обслуживание ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА MULTISYNC LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.

• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.

• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.

• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.

• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.

• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

• Не перегибайте кабель питания.

• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.

• Не закрывайте вентиляционное отверстие на мониторе. В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.

• Если в монитор попала жидкость или какие-либо предметы.

• Если монитор попал под дождь или в воду.

• При падении монитора или повреждении корпуса.

• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.

• Если разбилось стекло, соблюдайте осторожность.

• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность.

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.

• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.

• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

• Эффекты послесвечения: Имейте в виду, что при работе ЖК-мониторов возможно возникновение такого явления, как послесвечение. Эффект послесвечения проявляется в том, что на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на ЖК- мониторах эффект послесвечения обратим, но, тем не менее, следует избегать вывода на экран неподвижного изображения в течение длительного времени. Чтобы ослабить эффект послесвечения, выключите монитор на время, в течение которого на экран выводилось предыдущее изображение. Например, если изображение на мониторе не менялось в течение одного часа, и после него сохранился остаточный след, для удаления этого изображения монитор следует отключить на один час. ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC DISPLAY SOLUTIONS рекомендует выводить на экран подвижные изображения и использовать динамические экранные заставки, включающиеся через определенный промежуток времени при отсутствии изменений на экране, или выключать монитор на время, пока он не используется.

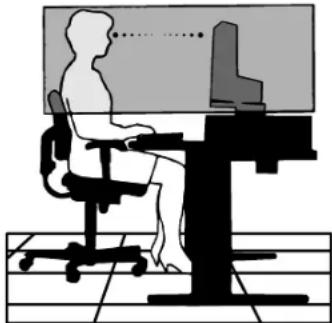

10_Russian 10/06/2005, 10:3010Русский Русский-11 ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.

• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.

• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 50 см.

• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.

• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.

• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.

• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!

• Отрегулируйте яркость и контрастность монитора для удобства просмотра.

• Используйте держатели документов, расположенные рядом с экраном.

• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

• Регулярно проверяйте зрение.

Для максимальной эргономики рабочего места рекомендуется следующее:

• Отрегулируйте яркость таким образом, чтобы исчез фоновый растр.

• Не устанавливайте максимальное значение контрастности.

• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.

• Используйте предварительно установленные параметры цветности.

• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали 60-75 Гц
