RH68B8840B1 - Vriezer SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Type product	Vriezer
Merk	Samsung
Model	RH68B8840B1
Energieklasse	A+
Nuttige vriescapaciteit	260 L
Afmetingen (H × B × D)	1780 × 700 × 700 mm
Netto gewicht	70 kg
Koelmiddel	R600a
Geluidsniveau	42 dB
Vriestemperatuur	-18 °C
Snelvriesfunctie	Ja
Ontdooiing	Automatisch (No Frost)
Vriesvak	4 sterren
Vriesvermogen	10 kg/24h
Autonomie bij stroomuitval	12 h
Installatietype	Vrijstaand
Bediening	Elektronisch met digitaal display
Binnenverlichting	LED
Alarm open deur	Ja
Reserveonderdelen beschikbaar	Handgrepen, deurafdichtingen, laden, scharnieren (via Samsung support)
Onderhoud en reiniging	Reinig regelmatig de afdichtingen en laden. Gebruik een zachte doek en zeepwater. Gebruik geen schurende producten.
Garantie	Onder voorbehoud van de algemene voorwaarden van Samsung

Veelgestelde vragen - RH68B8840B1 SAMSUNG

Hoe vervang ik de deurafdichting?

Om de afdichting te vervangen, open de deur en verwijder de oude afdichting van de deur. Bevestig een nieuwe afdichting en zorg ervoor dat er geen opening is tussen de afdichting en de deur. Zorg ervoor dat hij goed vastzit om koude luchtlekken te voorkomen.

Hoe verwijder en installeer ik een lade opnieuw?

Til de voorkant van de lade voorzichtig op en schuif hem naar buiten. Om opnieuw te installeren, volg de omgekeerde procedure en controleer of de lade goed in de rails is geplaatst.

Hoe draai ik de deuren om?

Het omdraaien van de deuren vereist minimaal twee personen. Koppel het apparaat los, verwijder de scharnierafdekkingen, koppel de connectoren los en verwijder de deuren. Volg de stappen in omgekeerde volgorde voor de montage. Gereedschap zoals een kruiskopschroevendraaier en een 10 mm sleutel zijn vereist.

Wat is de ideale temperatuur voor een vriezer?

De aanbevolen temperatuur is -18 °C. Gebruik de snelvriesfunctie om grote hoeveelheden voedsel in te vriezen.

Wat te doen bij stroomuitval?

De vriezer handhaaft de temperatuur gedurende ongeveer 12 uur bij stroomuitval. Vermijd onnodig openen van de deur. Raadpleeg de handleiding voor de exacte autonomie van uw model.

Hoe maak ik mijn vriezer schoon?

Koppel het apparaat los en verwijder de laden. Maak de binnenkant schoon met een zachte doek en zeepwater. Droog grondig voor u het weer inschakelt. Gebruik nooit stoomreinigers of schurende producten.

Waarom maakt mijn vriezer geluid?

Een licht geluid is normaal (compressor, ventilator). Als het geluid abnormaal is, controleer dan of het apparaat waterpas staat en geen meubel raakt. Raadpleeg de handleiding voor typische geluidsniveaus (42 dB).

Hoe activeer ik de snelvriesfunctie?

Druk op de knop 'Fast Freeze' of 'Snelvriezen' op het bedieningspaneel. Het lampje gaat branden. De functie wordt na 24 uur automatisch uitgeschakeld.

Waar vind ik reserveonderdelen?

Reserveonderdelen (handgrepen, afdichtingen, laden, scharnieren) zijn beschikbaar op de Samsung Support-website (samsung.com/support). Voer de modelcode RH68B8840B1 in om de beschikbaarheid te controleren.

Hoe ontdooi ik een No Frost vriezer?

No Frost modellen ontdooien automatisch. Geen handmatige ingreep nodig. Als er ijs ontstaat, controleer dan of de deur goed sluit en of de afdichting niet beschadigd is.

GEBRUIKSAANWIJZING RH68B8840B1 SAMSUNG

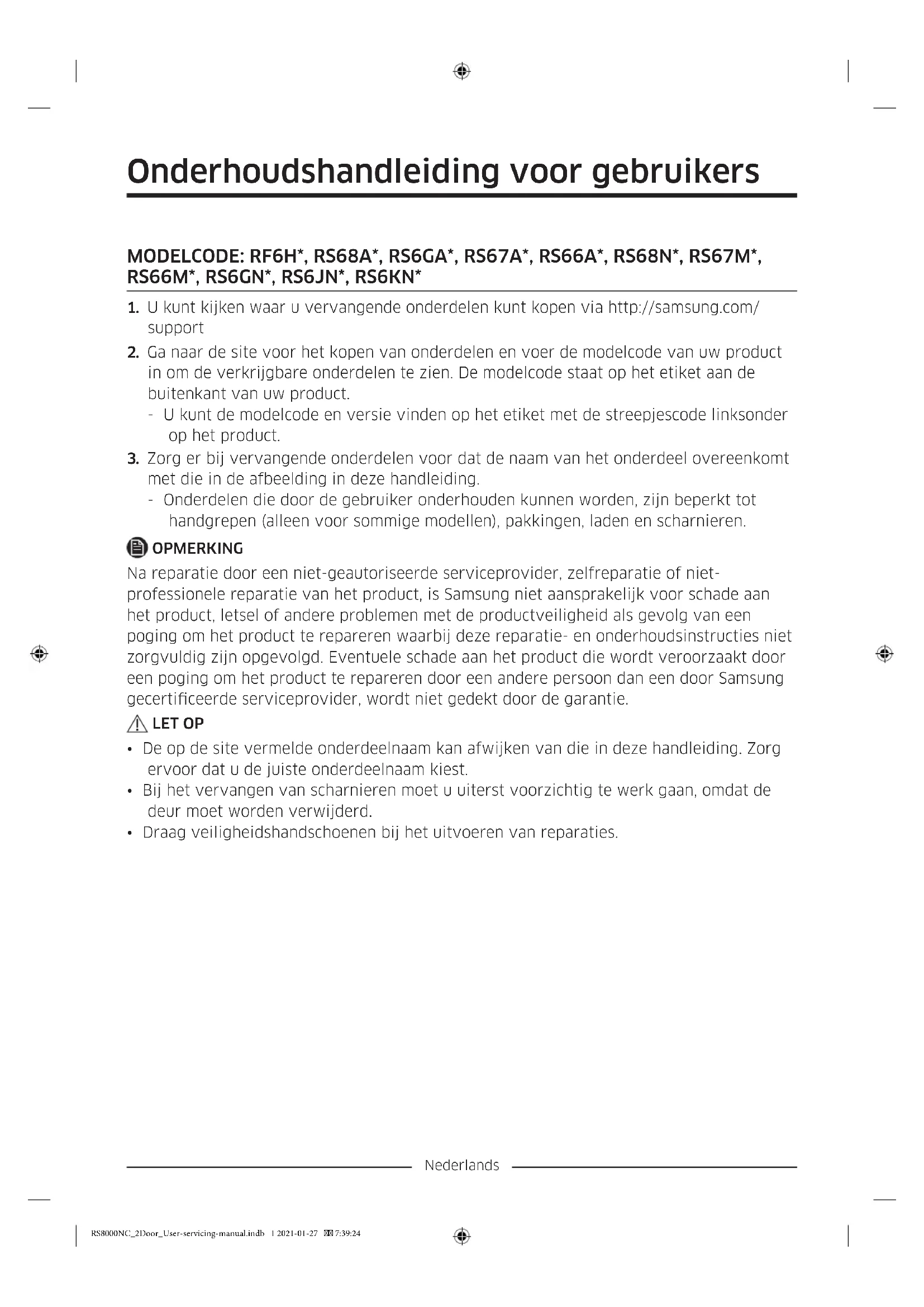

Onderhoudshandleiding voor gebruikers

MODELCODE: RF6H, RS68A, RS6GA, RS67A, RS66A, RS68N, RS67M, RS66M, RS6GN, RS6JN, RS6KN*

1. U=knt kijkenaar u vervangende onderdelen kunt kopen via http://samsung.com/ support

2. Ga waar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zich. De modelcode staat op het etiket aan de buitenkant van uw product.

3. U=knt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

4. Zorg er bij verwangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

5. Onderdelen die door de gebruiker onderhonden konnen worden, zich beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een Niet-geauthoriseerde serviceprovider, zicharepatie of nichtprofessionele reparatie van het product, is Samsung Niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waar bij deze reparatie- en onderhoudsinstructies Niet zorgvuldig�n opgevolgd. Eventuale schade aan het product die worden veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificierde serviceprovider, worden Niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het verwangen van scharnieren moet u uiterst voorzichtig te werk gaan,,ondat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlandsl

Het werkelijk je uiterlijk en de meegeleverde onderdelen van uw koelkast konnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Pakking
03 Lade 04 Onderste scharnier
05 Etiket met streepjescape

Nederlandss

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkastlekken.

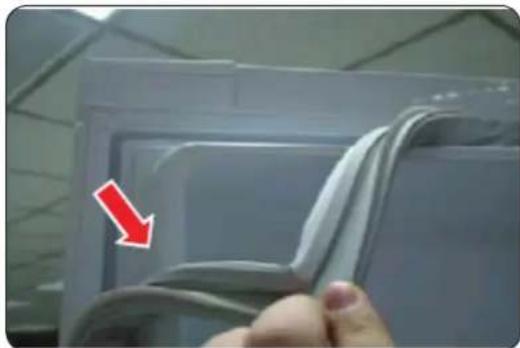

De pakking verwijderen

Open de deur en verwijder de pakking van de deur.

De pakking verrangen

Bevestig een neue pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is:tussen de neue pakking en de deur.

Nederlandss

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail worden geplaatst tijdens de montage.

Laden

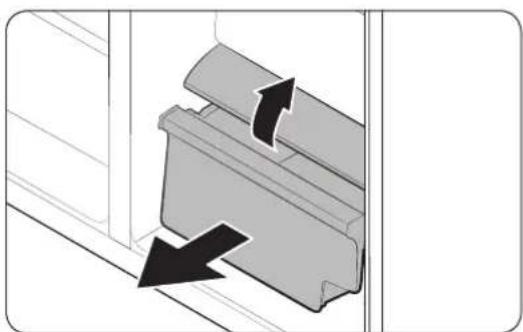

Til de Voorkant van de lade voorzichtig op en schuif deze eruit.

Bewaarlade voor groenten of gedroogd eten en vlees

Als u de groentelade uit de koelkast of de drooglade uit de vriezer wilt verwijderen:

1. Verwijder zo nodig eerst de omringende multifunctionele lades.

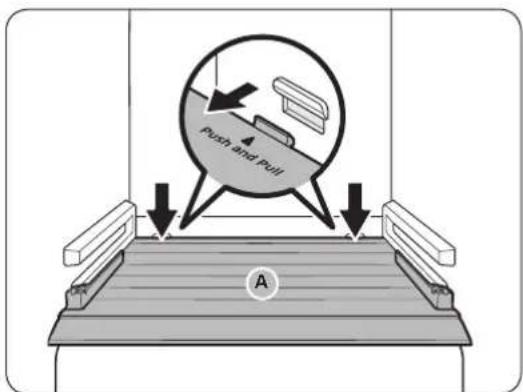

1. Als uw koelkast is voorzien van een afdekking (A) voor de groentelade/ drooglade, verwijdert u deze als volgt.

a. Trek de lade half maar buiten.

b. Trek aan de afdekking terwijl u op de zichden acheterin drukt (zoals aangegeven in de afbeelding).

1. Trek daarna de groentelade/drooglade voorzichtig uit de koelkast.

De laden opniewuplaatsen

Bij het opnieuwplaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering

Nederlandsls

Vervangen van scharnieren

Voor het verrangen van de scharnieren moet u eerst de deur verwijdersen.

LET OP

• Ca bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zich zwaar.
• Plaats voordat u de scharnieren verrangt een zachtede ondergrond zoals karton op devloer om te voorkomen dat de deur bekrast worden wanner u deze neerzet.
• Aangezien de scharnieren zorgvuldig要去en worden behandeld en verrangen doortwee ofeer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
  Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controller of het scharnier stevig vastzit op de kast.
  Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
• Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
  Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeverd)

Kruiskopschroevendraarier

Platte schroevendraaier

Dopsleutel (10 mm)

Inbussleutel (5 mm)

Nederlandsl

De scharnieren verrangen

Ontkoppel de waterslang

LET OP

Zorg bij het aansluten ervoor dat de kleuren van de waterslangen overeenkomen. (alleen voor modellen met dispenser)
- Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekker te voorkomen. (alleen voor modellen met dispenser)
Zorg ervoor dat het oppervlak van de waterslang Niet wordt beschadigd. (alleen voor modellen met dispenser)

1. Trek de waterslang onder aan de awhilezijde van de koelkast maar voren.

OPMERKING

De waterslang van de koelkast is een watercirculatieleiding die de verbinding vormt tussen de waterleiding van de waterbron en de slangen van het waterfiltersystem van de koelkast.

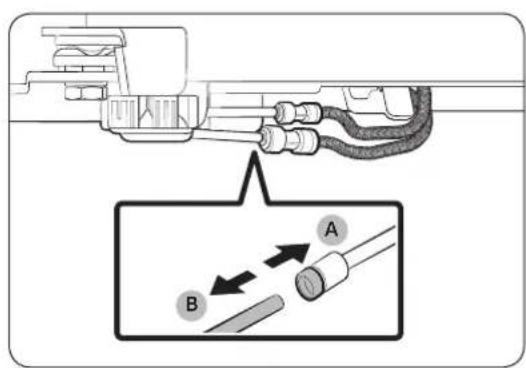

1. Als u de slangen wilt ontkoppelen, houdt u het transparante koppelstuk (A) ingedrukt en haalt u de waterslang (B) los.

LET OP

Oefen geen buitensporige kracht op het koppelstukuit. Het kan breken.

Nederlandss

De deuren verwijderen

LET OP

De deur kanijdens een van deze stappen eraf vallen of omvallen, en beschadigd raken. Wees uiterst voorzichtig bij het uitvoeren van deze stappen om een ongeluk te voorkomen.

1. Schroef de scharnierafdekkingen

(A) boven op elke deur los met een kruiskopschroevendraaier.

1. Open de deuren om de scharnieren los te make en de scharnierafdekkingen te verwijderen. Wanner u de afdekkingen hebt verwijderd, sluit u de deuren.

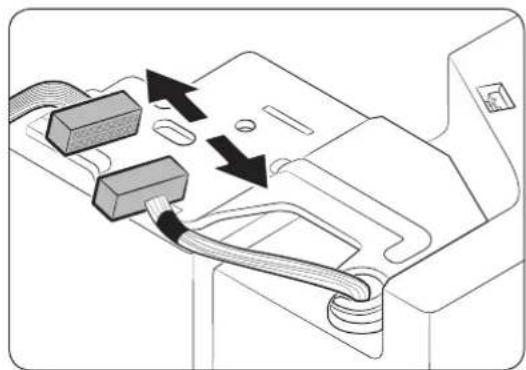

1. Ontkoppel de kabelboom.

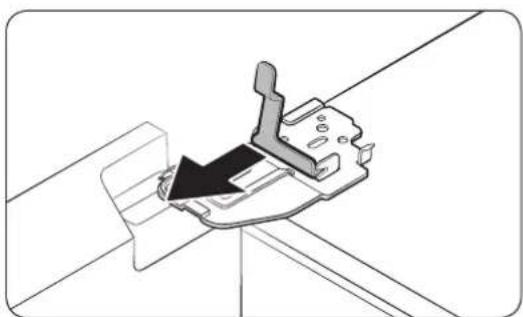

1. Til de klem voorzichtig op.

OPMERKING

Til de klem Niet met kracht op om schade aan de klem of verwondingen te voorkomen.

1. Til de klem op om deze te verwijderen.

Nederlandsls

1. Open de deur 90 graden. Houd de deur vast en verwijder het scharnier.

LET OP

Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.

Nederlandsl

Onderste scharnier

Onderste scharnier

scharnier

Trek aan de geleider en de slang.

1. Leg de set neer.

LET OP

Werk met meer dan 2 mensen.
- Let erop dat u het netsnoer ontkoppelt voordat u de bovenstaande procedureuitvoert.

1. Koppel de slang los. (Alleen scharnier linksonder)
2. Leeg het water UIT de slang. (Alleen scharnier linksonder)
3. Verwijder de schroef (3 stuks). (Gebruik een steeksleutel of ringsleutel van 10 mm)
4. Verwijder onderste scharnier L/R.
5. Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is verrangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goedংaangesloten.
• Ca voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

Nederlandsls

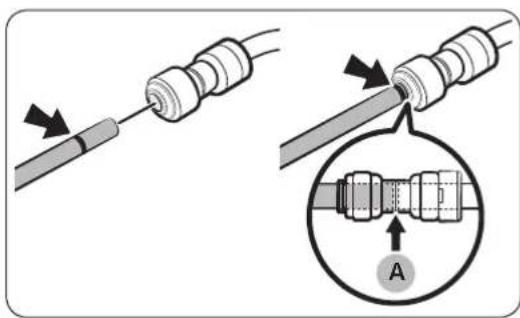

De waterslangen opniewa aansluiten

Sluit de waterslangen opnieuw aan zodra de koelkast door de ingang is gekomen.

A. Het midden van de transparante koppeling

LET OP

Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen.
- Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekken te voorkomen.
Nadat u de waterslangen opnieuw hebt aangesloten, duwt u ze onder de omkasting en staat u ze op de haak.

LET OP

Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
- Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.
