Tipo di prodotto	Congelatore
Marca	Samsung
Modello	RH68B8840B1
Classe energetica	A+
Capacità utile di congelamento	260 L
Dimensioni (H × L × P)	1780 × 700 × 700 mm
Peso netto	70 kg
Refrigerante	R600a
Livello sonoro	42 dB
Temperatura di congelamento	-18 °C
Funzione congelamento rapido	Sì
Sbrinamento	Automatico (No Frost)
Scomparto congelatore	4 stelle
Capacità di congelamento	10 kg/24h
Autonomia in caso di guasto	12 h
Tipo di installazione	Libera installazione
Comandi	Elettronici con display digitale
Illuminazione interna	LED
Allarme porta aperta	Sì
Ricambi disponibili	Maniglie, guarnizioni, cassetti, cerniere (tramite supporto Samsung)
Manutenzione e pulizia	Pulire regolarmente le guarnizioni e i cassetti. Utilizzare un panno morbido e acqua saponata. Non utilizzare prodotti abrasivi.
Garanzia	Salvo i termini e le condizioni generali di Samsung

Domande frequenti - RH68B8840B1 SAMSUNG

Come sostituire la guarnizione della porta?

Per sostituire la guarnizione, aprire la porta e rimuovere la vecchia guarnizione dalla porta. Fissare una nuova guarnizione assicurandosi che non ci siano spazi tra la guarnizione e la porta. Assicurarsi di fissarla bene per evitare perdite di aria fredda.

Come rimuovere e reinstallare un cassetto?

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno. Per reinstallare, seguire la procedura inversa verificando che il cassetto sia correttamente inserito nelle guide.

Come invertire le porte?

L'inversione delle porte richiede almeno due persone. Scollegare l'apparecchio, rimuovere i copricerniere, scollegare i connettori e rimuovere le porte. Seguire i passaggi in ordine inverso per il rimontaggio. Sono necessari strumenti come un cacciavite a croce e una chiave da 10 mm.

Qual è la temperatura ideale per un congelatore?

La temperatura consigliata è di -18 °C. Utilizzare la funzione di congelamento rapido per congelare grandi quantità di alimenti.

Cosa fare in caso di interruzione di corrente?

Il congelatore mantiene la temperatura per circa 12 ore in caso di interruzione. Evitare di aprire la porta inutilmente. Consultare il manuale per conoscere l'autonomia esatta del modello.

Come pulire il mio congelatore?

Scollegare l'apparecchio e rimuovere i cassetti. Pulire l'interno con un panno morbido e acqua saponata. Asciugare accuratamente prima di rimettere in funzione. Non utilizzare mai pulitori a vapore o prodotti abrasivi.

Perché il mio congelatore fa rumore?

Un leggero rumore è normale (compressore, ventilatore). Se il rumore è anomalo, verificare che l'apparecchio sia in piano e non tocchi un mobile. Consultare il manuale per i livelli sonori tipici (42 dB).

Come attivare la funzione congelamento rapido?

Premere il pulsante 'Fast Freeze' o 'Congelamento rapido' sul pannello di controllo. La spia si accende. La funzione si disattiva automaticamente dopo 24 ore.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (maniglie, guarnizioni, cassetti, cerniere) sono disponibili sul sito Samsung Support (samsung.com/support). Inserire il codice modello RH68B8840B1 per verificare la disponibilità.

Come sbrinare un congelatore No Frost?

I modelli No Frost sbrinano automaticamente. Non è necessario alcun intervento manuale. Se si forma del ghiaccio, verificare che la porta chiuda correttamente e che la guarnizione non sia danneggiata.

MANUALE UTENTE RH68B8840B1 SAMSUNG

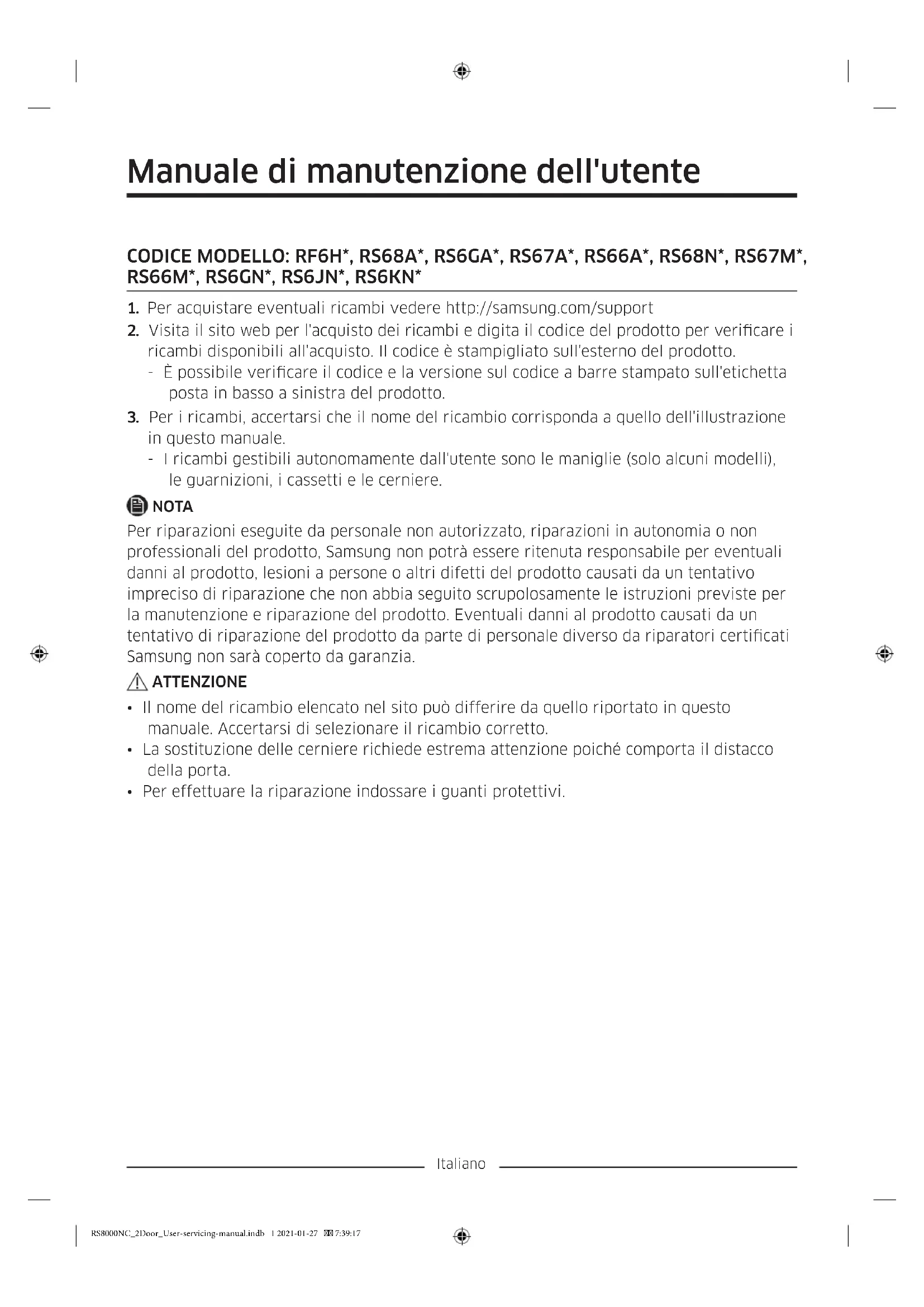

Manuale di manutenzione dell'utente

CODICE MODELLO: RF6H, RS68A, RS6GA, RS67A, RS66A, RS68N, RS67M, RS66M, RS6GN, RS6JN, RS6KN*

1. Per acquiretare eventuali ricambi vedere http://samsung.com/support

2. Visita il sost web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

3. É possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in quello manuale.

5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrè essere ritenuta responsable per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo imprecioso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sare coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel site社会发展 in quosto manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
  Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero sono variare in base al modello ed al paese di acquire.

01 Cerniera superiore 02 Guarnizione
03 Cassetto 04 Cerniera inferiore
05 Etichetta con codice a barre

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprière la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Cassetti

Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

Cassetto carne e verdure / cibi secchi

Rimuovere il cassetto verdure dal frigorifero o il cassetto per alimenti secchi dal freezer.

1. Innanzitutto rimuovere i cassetti multifunzione se necessario.

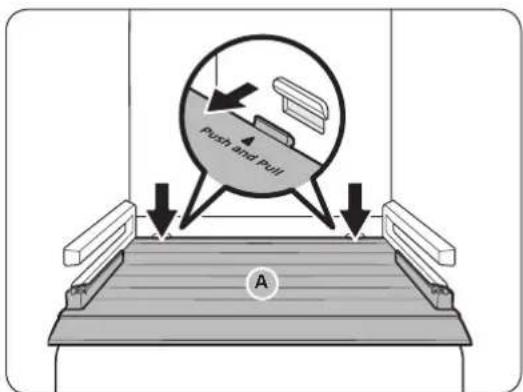

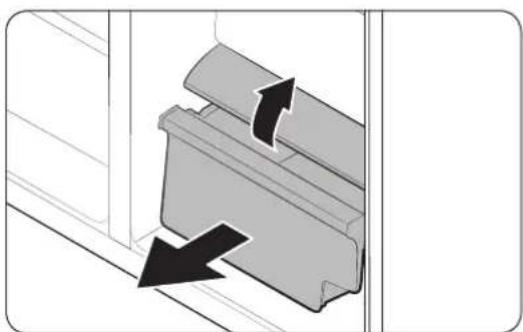

1. Se il suo frigorifero è dotato di un coperchio (A) per il cassetto verdura/cibi secchi, rimuoverlo seguendo la segunte procedura.

a. Estrarre il cassetto per meta.

b. Tirare il coperchio premendo contemporaneamente i lati posteriori (come individato in figura).

1. Estrarre delicatamente il cassetto delle verdure/alimenti secchi.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostuite da due o più personne, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due personne.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite pietto Chiave a bussola

(10 mm)

Chiave a brugola

(5 mm)

Italiano

Per sostituire le cerniere

Scollegare il tubo dell'acqua.

ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispetto le colorazioni. (solo per modelli con dispenser).
• Per evitare eventuali perdite, agli tubo dell'acqua deve essere inserito completamente fino al centro dell'accoppiatore trasparente (solo per modelli con dispenser).
• Accertarsi che la superficie del tubo dell'acqua non sia danneggiata (solo per modelli con dispenser).

1. Dalla parte posteriore in fondo del frigorifero, estrarre il tubo dell'acqua verso avanti.

NOTA

La tubazione del frigorifero è una tubazione a circolazione d'acqua che collega la mandata dell'acqua con ilsystema di filtraggio del frigorifero.

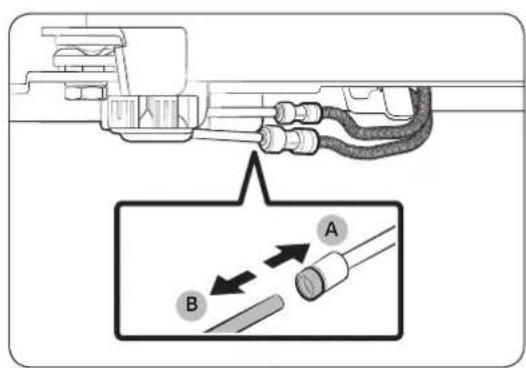

1. Per scollegare le tubazioni, tenere premuto l'accoppiatore trasparente (A) e staccare la tubazione dell'acqua (B).

ATTENZIONE

Non applicare una forza eccessiva sull'accoppiatore. Potrebber rompersi.

Italiano

Staccareleporte

ATTENZIONE

Le porte potrebbero cadere danneggiandosi durante una della fasi successive. Al fine di prevenir un incidente, prestare la massima cautela durante l'esecuzione dei passaggi successivi.

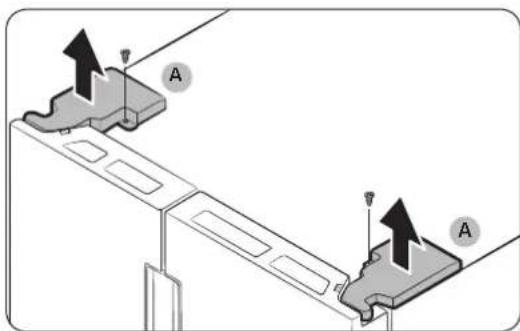

1. Usare un cacciavite a croce per svitare i copri cerniera (A) situati sulla sommita di agli porta.

2. Aprire le porte per allentare le cerniere e rimuoverne i coperchi. Una volta rimossi i coperchi, chiudere le porte.

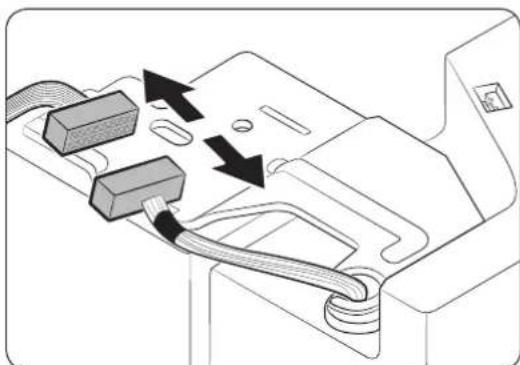

3. Scollegare i collegamenti elettrici.

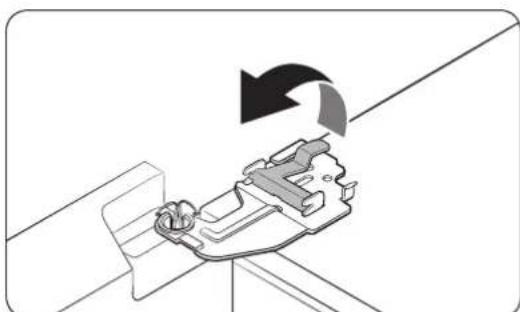

1. Sollevare delicatamente il fermo.

TA

Al fine di prevenire eventuali danni al fermo o provocare ferite, non sollevare il fermo con forza.

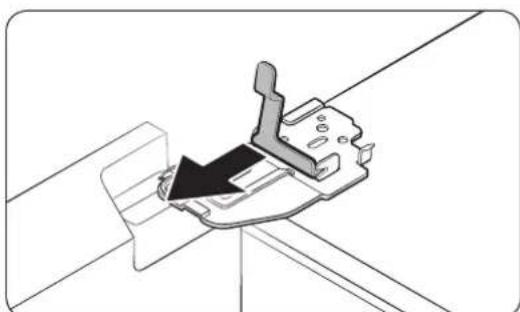

1. Tirare il fermo per rimuoverlo.

Italiano

1. Aprire la porta di 90 gradi. Trattenendo la porta rimuovere la cerniera.

ATTENZIONE

Rimuovendo la cerniera perché trattenera la porta, la porta potrebbe cadere e ferire qualcuno.

Italiano

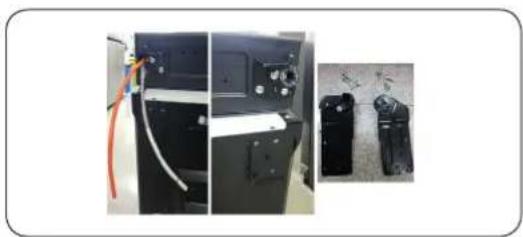

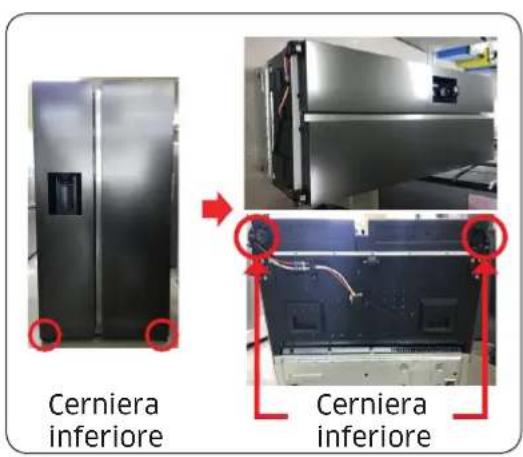

Cerniera inferiore

1. Appoggiare l'assieme.

ATTENZIONE

• Per effettuire l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

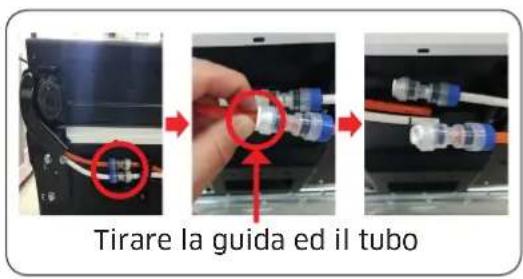

• Scollegare il tubo. (solo cerniera inferiore sinistra)

• Tubo di carico dell'acqua (solo cerniera inferiore sinistra)

• Rimuovere il bullone (3 pz). (usando una chiave inglese o una chiave a tubo da 10mm).

• Rimuovere le cerniere inferiori S/D.
• Rimontare seguendo l'ordine opposoto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano

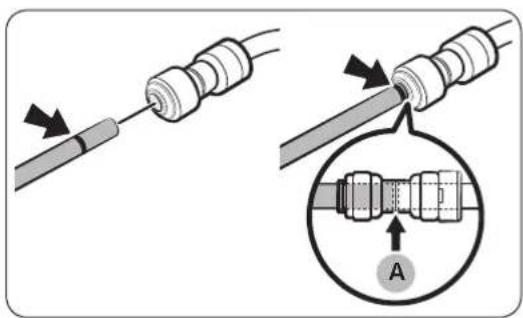

Ricollegare i tubi dell'acqua

Una volta fatto passare il frigorifero alla porta, ricollegare i tubi dell'acqua.

A. Centro del giunto trasparente

ATTENZIONE

Assicurarsi che i tubi dell'acqua siano collegati rispetto le colorazioni
Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente fino al centro dell'accoppiatore trasparente
- Dopo aver collegato i tubi dell'acqua, spinnerli sotto l'armadiatura e disponli sul gancio.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
