RH68B8840B1 - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Samsung
Modèle	RH68B8840B1
Classe énergétique	A+
Capacité utile de congélation	260 L
Dimensions (H × L × P)	1780 × 700 × 700 mm
Poids net	70 kg
Réfrigérant	R600a
Niveau sonore	42 dB
Température de congélation	-18 °C
Fonction congélation rapide	Oui
Dégivrage	Automatique (No Frost)
Compartiment congélation	4 étoiles
Pouvoir de congélation	10 kg/24h
Autonomie en cas de panne	12 h
Type d'installation	Pose libre
Commandes	Électroniques avec affichage digital
Éclairage intérieur	LED
Alarme porte ouverte	Oui
Pièces détachées disponibles	Poignées, joints, tiroirs, charnières (via support Samsung)
Entretien et nettoyage	Nettoyer régulièrement les joints et les tiroirs. Utiliser un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs.
Garantie	Sous réserve des conditions générales de Samsung

FOIRE AUX QUESTIONS - RH68B8840B1 SAMSUNG

Comment remplacer le joint de porte ?

Pour remplacer le joint, ouvrez la porte et retirez l'ancien joint de la porte. Fixez un joint neuf en vous assurant qu'il n'y a pas d'espace entre le joint et la porte. Veillez à bien le fixer pour éviter les fuites d'air froid.

Comment retirer et réinstaller un tiroir ?

Soulevez doucement l'avant du tiroir et faites-le glisser vers l'extérieur. Pour réinstaller, suivez la procédure inverse en vérifiant que le tiroir est correctement inséré dans les rails.

Comment inverser les portes ?

L'inversion des portes nécessite au moins deux personnes. Débranchez l'appareil, retirez les caches de charnières, débranchez les connecteurs et retirez les portes. Suivez les étapes dans l'ordre inverse pour le remontage. Des outils comme un tournevis cruciforme et une clé de 10 mm sont requis.

Quelle est la température idéale pour un congélateur ?

La température recommandée est de -18 °C. Utilisez la fonction de congélation rapide pour congeler de grandes quantités d'aliments.

Que faire en cas de panne de courant ?

Le congélateur maintient la température pendant environ 12 heures en cas de panne. Évitez d'ouvrir la porte inutilement. Consultez la notice pour connaître l'autonomie exacte de votre modèle.

Comment nettoyer mon congélateur ?

Débranchez l'appareil et retirez les tiroirs. Nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. Séchez soigneusement avant de remettre en service. Ne jamais utiliser de nettoyeurs vapeur ou de produits abrasifs.

Pourquoi mon congélateur fait-il du bruit ?

Un léger bruit est normal (compresseur, ventilateur). Si le bruit est anormal, vérifiez que l'appareil est de niveau et qu'il ne touche pas un meuble. Consultez la notice pour les niveaux sonores typiques (42 dB).

Comment activer la fonction congélation rapide ?

Appuyez sur le bouton 'Fast Freeze' ou 'Congélation rapide' sur le panneau de commande. Le voyant s'allume. La fonction se désactive automatiquement après 24 heures.

Où trouver les pièces de rechange ?

Les pièces détachées (poignées, joints, tiroirs, charnières) sont disponibles sur le site Samsung Support (samsung.com/support). Saisissez le code modèle RH68B8840B1 pour vérifier la disponibilité.

Comment dégivrer un congélateur No Frost ?

Les modèles No Frost dégivrent automatiquement. Aucune intervention manuelle n'est nécessaire. Si de la glace se forme, vérifiez que la porte ferme correctement et que le joint n'est pas endommagé.

MODE D'EMPLOI RH68B8840B1 SAMSUNG

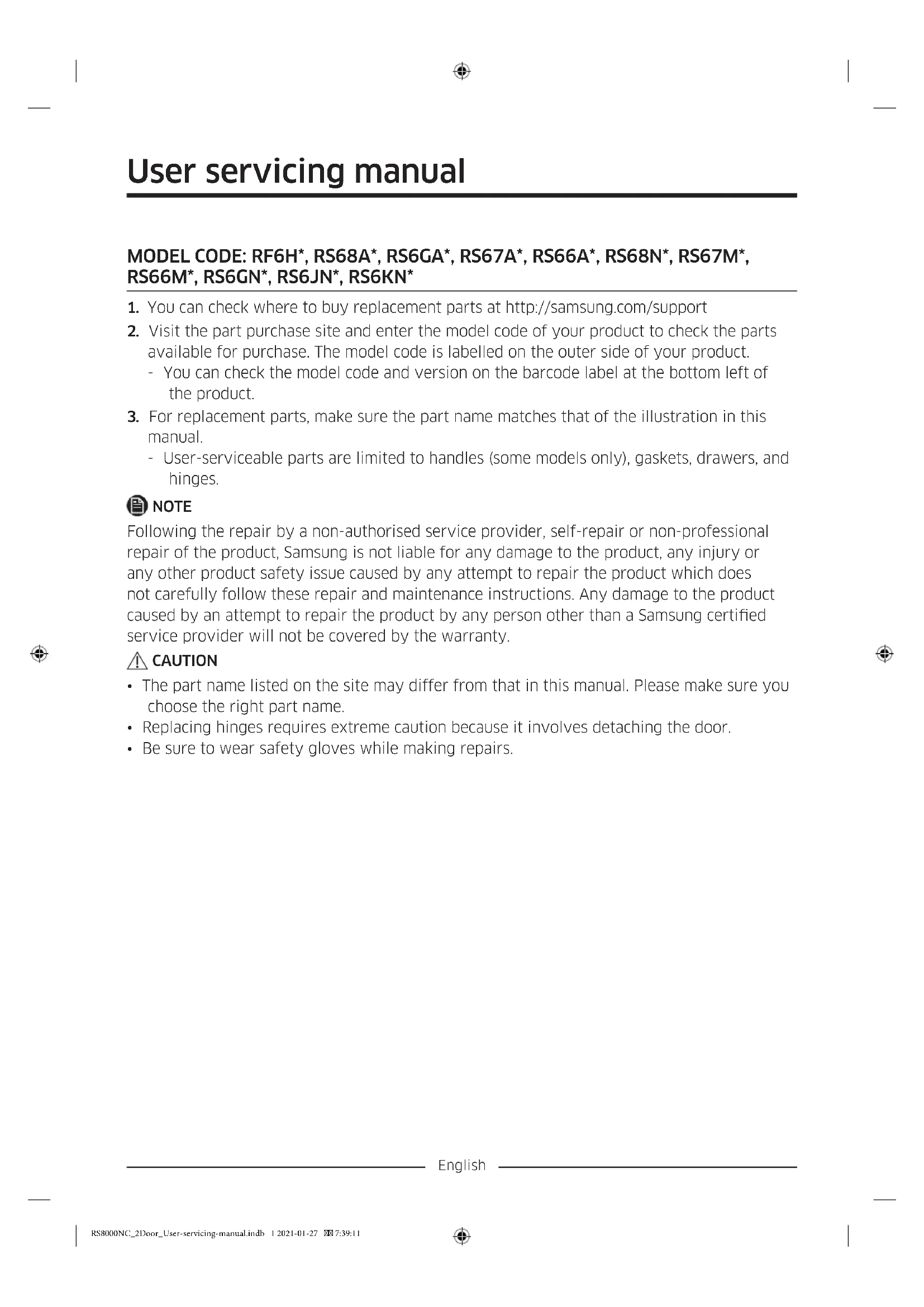

1. Vous pouvez trouver ou acheter des pièces de rechange sur http://samsung.com/support.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces replacables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlé d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte. Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Charnière inférieure 05 Étiquette du code à barres

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

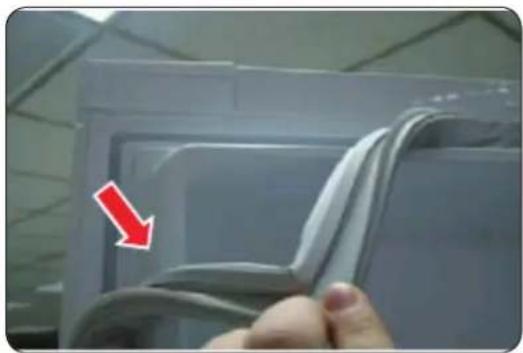

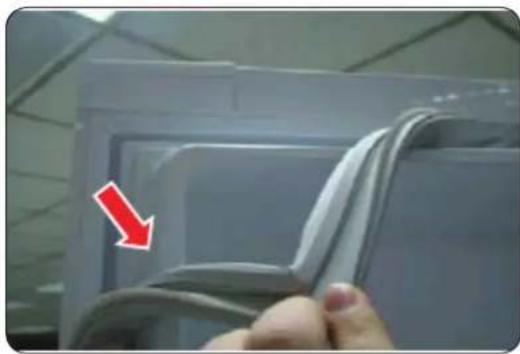

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Tiroirs

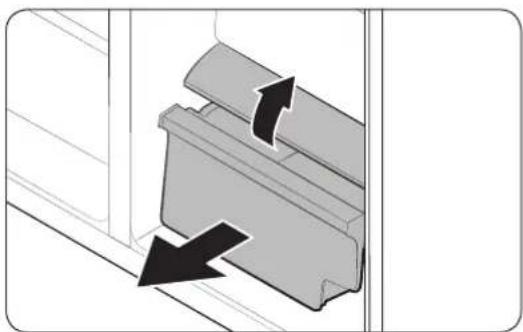

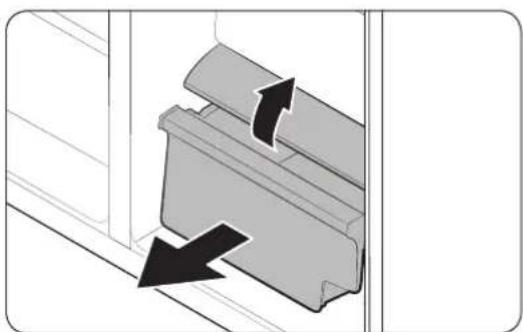

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Tiroir à légumes/aliments secs et viande

Pour refermer le tiroir à légumes du réfrigerateur ou le tiroir à aliments secs du congélateur :

1. Tout d'abord, retirez les tiroirs multiusages autour, si nécessaire.

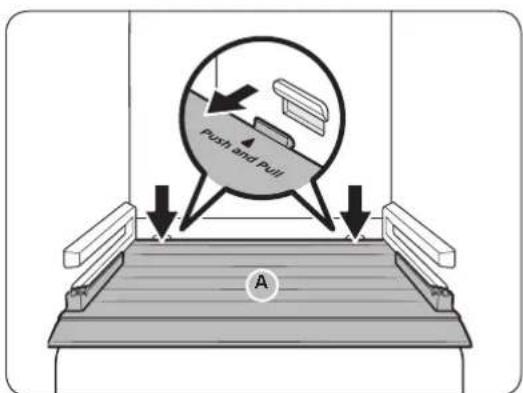

1. Si votre réfrigérateur est doté d'un cache (A) pour le tiroir à légumes/ aliments secs, retirez ce cache en procédant comme suit.

a. Tirez sur le tiroir pour l'ouvrir de moitié.

b. Tirez sur le cache tout en appuyant sur les bords arrière (selon les indications sur l'illustration).

1. Tirez doucement le tiroir à légumes/ aliments secs vers l'extérieur.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le sens inverse.

Remplacement de la charnière

Pour remplacer les charnières, vous nevez commencer par retarder les portes.

Attention

Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes. - Avant de replacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait. - Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. - Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. - Vérifiez que l'arbre est correctement serré sur la charnière. - Vérifiez que la charnière est correctement fixée à la caisse. Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

• L'inclinaison/installation du réfrigerateur nécessite l'intervention de 2 personnes minimum.
• Débranche le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme

Tournevis à tête plate

Clé à douille (10 mm)

Clé hexagonale (5 mm)

Remplacement des charnières

Débranchement du tuyau d'eau

Attention

Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. (uniquement pour le modèle avec distributeur) - Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent (uniquement pour le modèle avec distributeur) Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le modèle avec distributeur)

1. En partant de la partie basse à l'arrêté du réfrigerateur, faites sortir le tuyau d'eau à l'avant.

Remarque

Le tuyau d'eau du réfrigerateur est un tuyau de circulation de l'eau qui se raccape entre le conduit d'eau au niveau de la source d'eau et les flexibles au niveau du système de filtrage de l'eau de votre réfrigerateur.

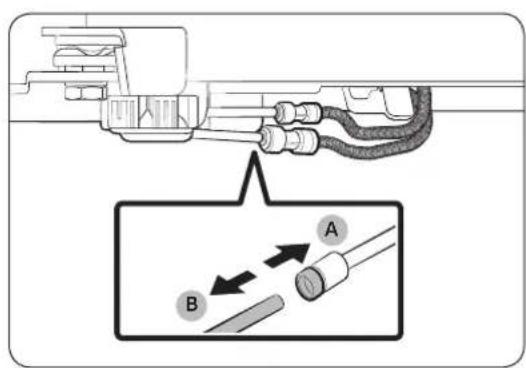

1. Pour débrancher les flexibles, maintenez le coupleur transparent (A) enfoncé et détachez le tuyau d'eau (B).

Attention

N'exercez pas une force excessive sur le coupleur. Vous pourriez le casser.

Attention

La porte peut glisser ou tomber et s'endommager pendant ces étapes. Afin d'éviter tout accident, faites preuve d'une extrême vigilance lorsque vous réalisez ces opérations.

1. Utilisez un tournevis cruciforme pour dévisser les caches des charnières (A) en haut de chaque porte.
2. Ouvrez les portes pour desserrer les charnières, puis retirez les caches des charnières. Une fois les caches retirés, fermez les portes.

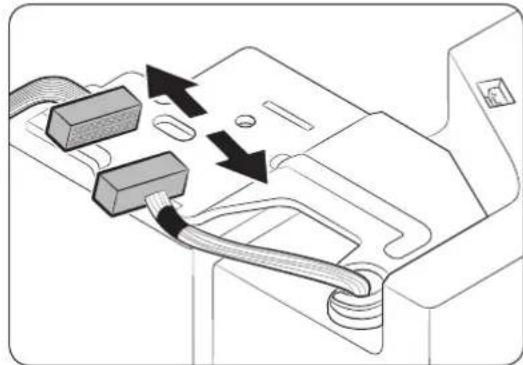

3. Débranchez le faisceau électrique.

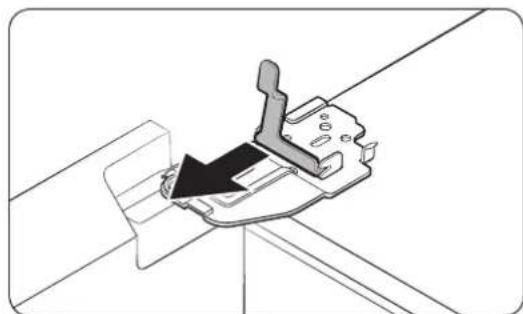

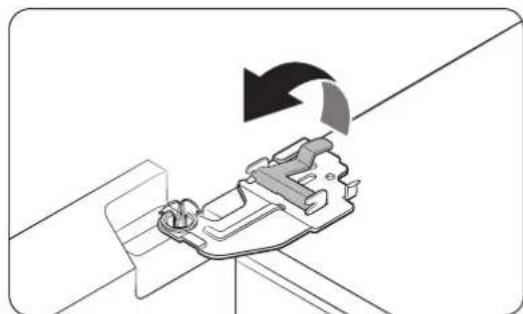

1. Soulevez doucement le collier de serrage.

Remarque

Pour éviter d'endommager le collier de serrage ou de vous blesser, ne souvez pas le collier de serrage avec force.

1. Tirez le collier de serrage pour le prisonner.

1. Ouvrez la porte à 90 degrés. Tout en tenant la porte, retirez la charnière.

Attention

Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

Charnière inférieure

Charnière inférieure

Charnière inférieure

Tirez sur le guide et le tuyau.

1. Déposez l'ensemble.

Attention

L'intervention nécessite plus de 2 personnes. Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

1. Débranchez le tuyau. (Charnière inférieure gauche uniquement)
2. Evacuez l'eau dans le tuyau. (Charnière inférieure gauche uniquement)
3. Retirez les boulons (x3). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)
4. Retirez la charnière inférieure gauche/droite.
5. Procédez au réassemblage en suivant la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure.

Attention

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsqu'you serrez le cache supérieur.

Rebranchement des tuyaux d'eau

Une fois que vous avez réussi à faire passer le réfrigérateur, raccordez à nouveau les tuyaux d'eau.

A. Centre du coupleur transparent

Attention

Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. - Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. - Après avoir rebranché les tuyaux d'eau, poussez-les sous le meuble et disposez-les sur le crochet.

Attention

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
