RH68B8840B1 - Mrazák SAMSUNG - Bezplatný návod k obsluze

Typ výrobku	Mraznička
Značka	Samsung
Model	RH68B8840B1
Energetická třída	A+
Užitná kapacita mrazení	260 L
Rozměry (V × Š × H)	1780 × 700 × 700 mm
Čistá hmotnost	70 kg
Chladivo	R600a
Hladina hluku	42 dB
Teplota mrazení	-18 °C
Funkce rychlého mrazení	Ano
Odmrazování	Automatické (No Frost)
Mrazicí oddíl	4 hvězdičky
Mrazicí výkon	10 kg/24h
Výdrž při výpadku proudu	12 h
Typ instalace	Volně stojící
Ovládání	Elektronické s digitálním displejem
Vnitřní osvětlení	LED
Alarm otevřených dveří	Ano
Náhradní díly dostupné	Rukojeti, těsnění, zásuvky, panty (prostřednictvím podpory Samsung)
Údržba a čištění	Pravidelně čistěte těsnění a zásuvky. Používejte měkký hadřík a mýdlovou vodu. Nepoužívejte abrazivní prostředky.
Záruka	V souladu s obchodními podmínkami společnosti Samsung

Často kladené otázky - RH68B8840B1 SAMSUNG

Jak vyměnit těsnění dveří?

Pro výměnu těsnění otevřete dveře a odstraňte staré těsnění z dveří. Upevněte nové těsnění a ujistěte se, že mezi těsněním a dveřmi není mezera. Dbejte na správné upevnění, aby nedošlo k únikům studeného vzduchu.

Jak vyjmout a znovu nainstalovat zásuvku?

Jemně nadzvedněte přední část zásuvky a vysuňte ji ven. Při opětovné instalaci postupujte obráceně a zkontrolujte, zda je zásuvka správně zasunuta do kolejnic.

Jak převěsit dveře?

Převěšení dveří vyžaduje alespoň dvě osoby. Odpojte spotřebič, odstraňte kryty pantů, odpojte konektory a sejměte dveře. Při montáži postupujte v opačném pořadí. Jsou potřeba nástroje jako křížový šroubovák a klíč 10 mm.

Jaká je ideální teplota pro mrazničku?

Doporučená teplota je -18 °C. Použijte funkci rychlého mrazení pro zmrazení velkého množství potravin.

Co dělat při výpadku proudu?

Mraznička udržuje teplotu přibližně 12 hodin při výpadku. Zbytečně neotvírejte dveře. Pro přesnou výdrž vašeho modelu nahlédněte do návodu.

Jak vyčistit mrazničku?

Odpojte spotřebič a vyjměte zásuvky. Vyčistěte vnitřek měkkým hadříkem a mýdlovou vodou. Před opětovným zapnutím důkladně osušte. Nikdy nepoužívejte parní čističe nebo abrazivní prostředky.

Proč moje mraznička dělá hluk?

Mírný hluk je normální (kompresor, ventilátor). Pokud je hluk neobvyklý, zkontrolujte, zda je spotřebič v rovině a nedotýká se nábytku. Pro typické hladiny hluku (42 dB) nahlédněte do návodu.

Jak aktivovat funkci rychlého mrazení?

Stiskněte tlačítko 'Fast Freeze' nebo 'Rychlé mrazení' na ovládacím panelu. Rozsvítí se kontrolka. Funkce se automaticky vypne po 24 hodinách.

Kde najít náhradní díly?

Náhradní díly (rukojeti, těsnění, zásuvky, panty) jsou k dispozici na webu Samsung Support (samsung.com/support). Zadejte kód modelu RH68B8840B1 pro ověření dostupnosti.

Jak odmrazit mrazničku No Frost?

Modely No Frost odmrazují automaticky. Není nutný žádný ruční zásah. Pokud se tvoří led, zkontrolujte, zda dveře správně těsní a zda není poškozeno těsnění.

NÁVOD K OBSLUZE RH68B8840B1 SAMSUNG

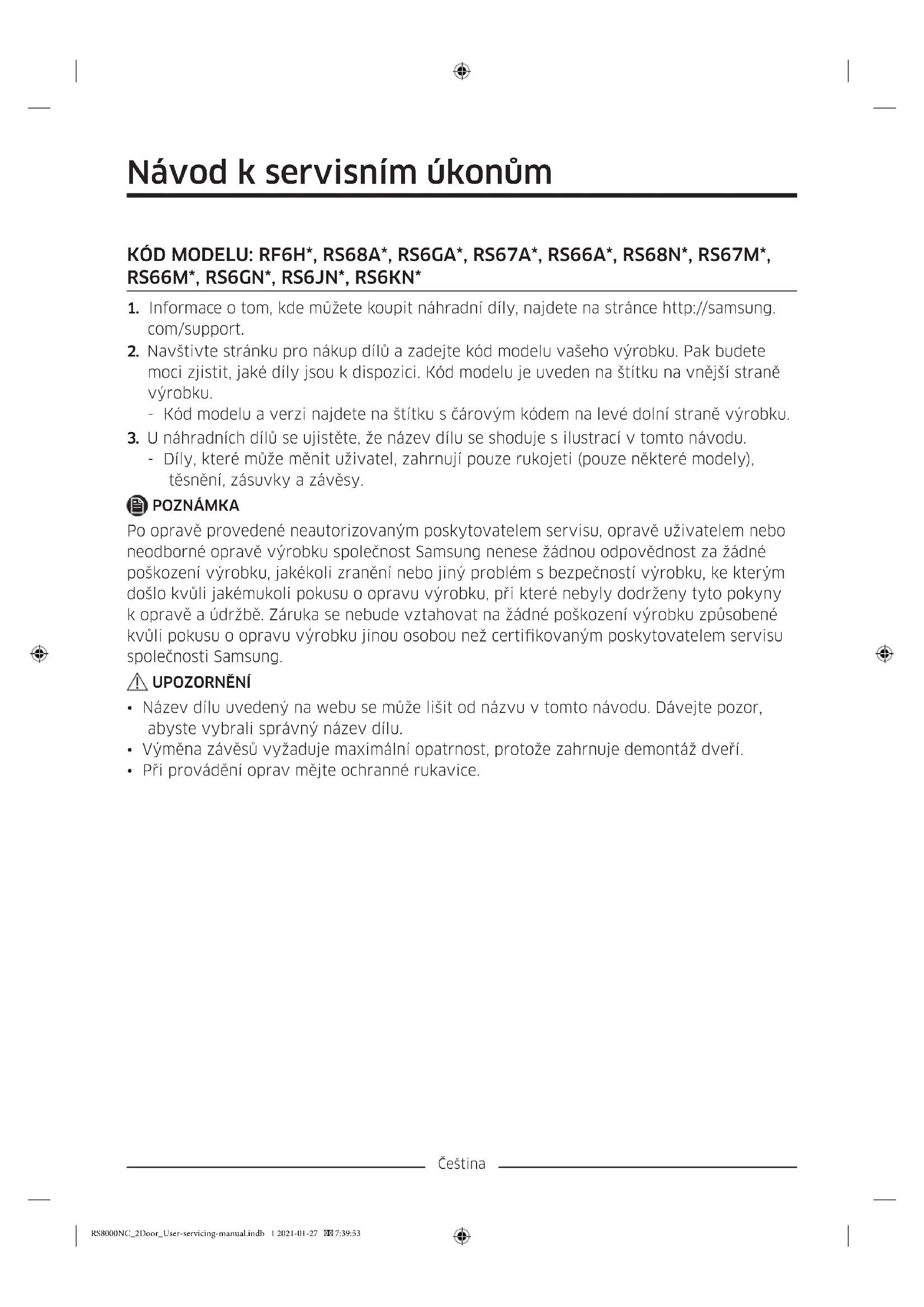

Návod k servisním úkonům

KóD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Informace o tom, kde muzete koupit nahradni dily, nadete na strance http://samsung.com/support.

2. Navstivte stränku pro nakup dìlù a zadejte kód modelu vašeho vyrobku. Pak budete moci zjistit, jaké dìly jsou k dispozici. Kód modelu je uveden na stītku na vnějsi straně vyrobku.

3. Kód modelu a verzi najdete na štitku s Čárovým kódem na levé dolné straně vyrobku.

4. U nahradnich dlu se ujistete, ze nazev dlu se shoduje s ilustraci v toto navodu.

5. Díly, které mûze měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsněné, záuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě vyrobku společnost Samsung neneseŽádnou odpovednost zaŽádné poskození vyrobku, jakékoli zraněné nebo jiný problém s bezpečnosti vyrobku, ke kterym doslo kvúli jakémukoliPokusu o opravu vyrobku, pri které nebyly dodrženy tyto pokyny k opravě a udřžbe. Záruka se nebude vztahovat naŽádné poskození vyrobku zpúsobene kvúliPokusu o opravu vyrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNENI

• Název dílu uvedeny na webu se muže lišit od názvu v tomto námodu. Davejte pozor, abyste vybrali správný název dílu.
  Vymena zavesu vyzadujemaximaln opatrnost, protoze zahrnuje demontaz dveri.
• Při provádení oprav mějte ochranné rukavice.

Čestina

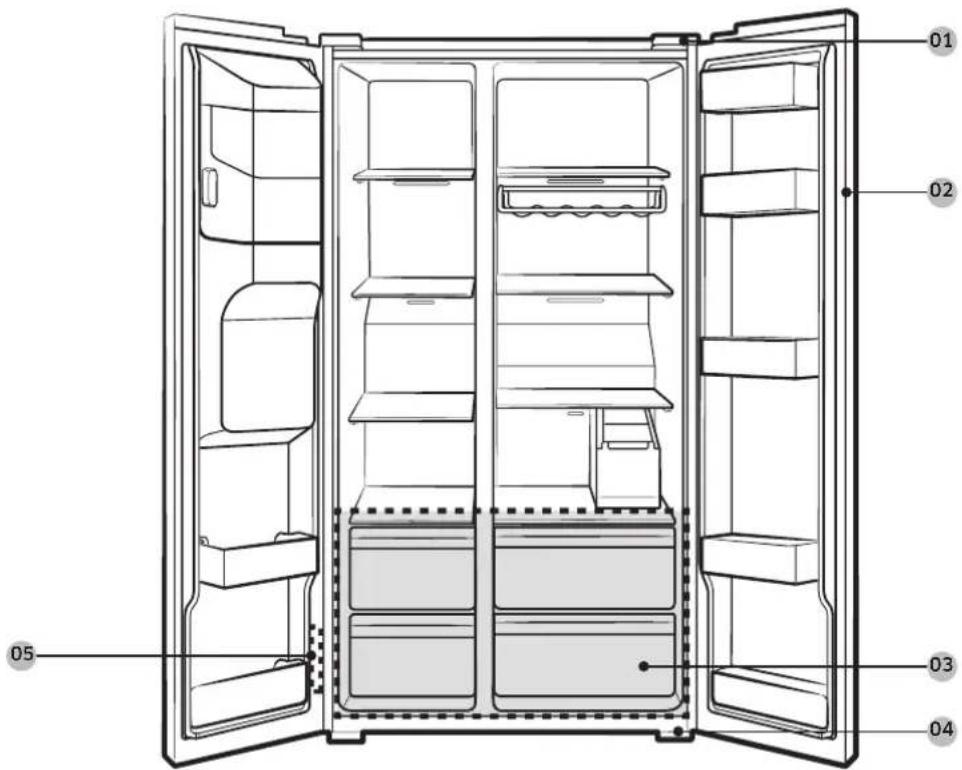

Skutečný vzhled a současti chladnicky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházite, lišit.

01 Horní záves 02 Těsněné
03 Zásuvka 04 Spodní závěs
05 Štítek s Čárovým kódem

Cestina

Vymena tsesneni

UPOZORNENI

Těsněni pavné pritlacte. V opacnémpripadé by mohl z chladnickyunikat chladný vzduch.

Sejmuti tsesneni

Otevretedvea sejmete tseseniz de dveri.

Vymena tésneni

Nasadte nové těsněné na dveře chladnicky. Ujistěte se, ze mezi novým těsněné m a dvermi není zádná mezera.

Cestina

Vymena zasuvky

UPOZORNENI

Bēhem sestavení zkontrolujte, Že je zásuvka rádnézasunuta ve vodicích dražkách.

Zasuvky

Chcete-li vytahnout zasuvku na zeleninu
z chladnicky nebo suchou zasuvku
z mraznicky:

1. Je-li to nezbytné, vytáhněte nejprve okolní víceúčelové zásvky.

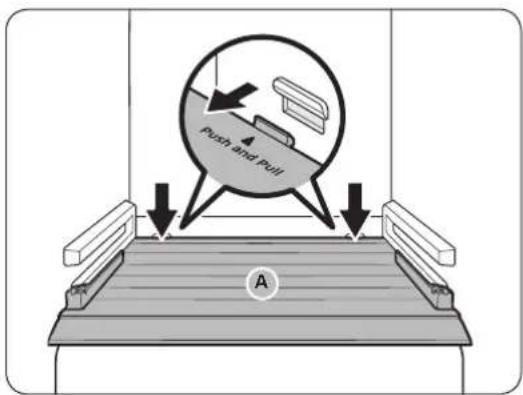

1. Pokud vase chladnica obsahuje kryt (A) pro zasuvku na zeleninu nebo suchouzasuvku, vyjmete jej nasledujicim zpusobem.

a. Zásuvku napól vytáhněte.

b. Stiskněte zadní Časti a vytáhněte kryt (jak je vyznačeno na obrázku).

1. Opatrne vytihnete zasuvku na zeleninu / suchouzasuvku.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačnémpořadi krokú postupu pro jejich vyjmutí.

Cestina

Vymena zavesu

Při vyměne závesú je třeba nejprve demontovat dveře.

UPOZORNENI

• Pri demontáži dveří budte velmi opatrní, protoze dveře jsou těžké.
• Před výměnou závesú deje na podlahu mekkou podložku, například lepenku, abyste predešli poskrábaní dveří, když je položítne nazem.
• Protoze se závesy je třeba zacházet opatrné a musí je vyměnovat minimálné dve osoby, doporučujeme zavolat si pracovnika odborného servisu.
• Pokud odmontujete záves, aniž bye ste drželi dveře, mohlo by dojit k pádu dverí a kezraněni.
• Ujistěte se, Že dřík je k závesu pevně pripojen.
  Zkontrolujte, ze je záves pevně pripojen ke skříni.
• Ujistěte se, ze jsou konektory kabelú správně pripojeny.
• Pri upevnovani horniho krytu postupujte opatrn, abyste kabely neposkodili.

VYSTRAHA

• Pri naklapeni/pokladani chladnicky je nutna ucast minimalne 2 osob.
• Pred obracenim smeru otvirani dveri odpoje sitovy kabel.

Križový sroubovák Plochý sroubovák Nástrčný klič

(10 mm)

Inbusovy klic (5 mm)

Čestina

Vymena zavesu

Odpojeni vodovodniho potrubí

UPOZORNENI

Zkontrolujte, ze jsou vodni hadice pripojeny podle odpovidajicich barev. (Pouze u modelu s davkovačem)
- Abyste zabrani unikum vody, musi byt vsechny vodni hadice zcelazasunuty do stredu pruhledne spojkv. (Pouze u modelu s davykovačem)
Ujistete se, ze povrch vodni hadice neni poskozen. (Pouze u modelu s davkovačem)

1. Ze spodni casti na zadni strane chladnicky vytahnete vodni potrubi smerem dopredu.

POZNÁMKA

Vodovodni potrubi chladnicky je vodovodni cirkulačni potrubi, které spojuje vodovodni potrubi zdroje vody s hadicemi vodniho filtracniho systému chladnicky.

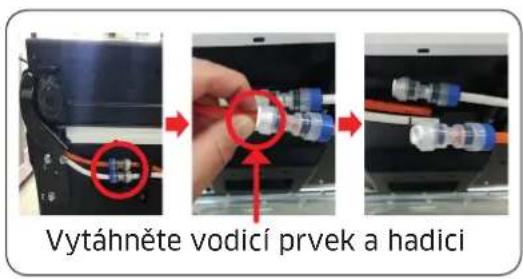

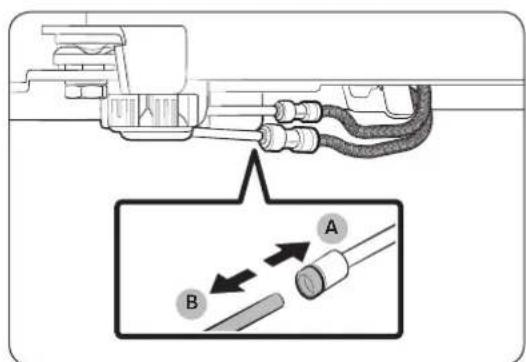

1. Pro odpojeni hadic stlacte a podrzte pruhlednou spojku (A) a odpoje vodni hadici (B).

UPOZORNENI

Na spojku nevyvjejte nadmernou silu. Mohla by se zlomit.

Cestina

Demontáž dveří UPOZORNÉN

Bēhem kteréhokoli z popisovanych krokù mahou dveře vypadnout ā spadnout a poskodit se. Aby nedoslo k Žádné nehodě, provádejte následujíci kroky s krajní opatrností.

1. Pomoci krizového sroubováku demontujte kryty zavésu (A) na horní straně Jednotlivych dveři.

2. Otevretedvere pro uvolneni zavesu a odstrahte kryty zavesu.Pote dvere zavrete.

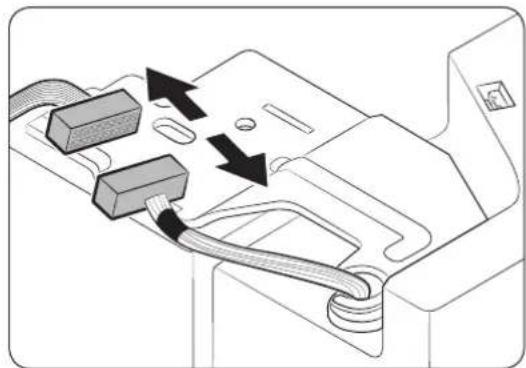

3. Odpojte elektricky svazek.

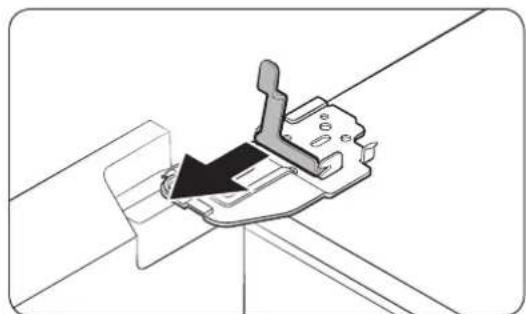

1. Opatrne zvednete pridrznou svorku.

POZNÁMKA

Aby nedoslo k poskozeni pridrzné svorky nebo zraneni, nezvedejte pridrznou svorku prilis velkou silou.

1. Vytáhněte prídržnou svorku.

Cestina

1. OtevreTe dveRe o 90 stapNu. Drzte dveRe a soucasne demontujte zaves.

UPOZORNENI

Pokud odmontujete zaves, aniž bye ste drželi dveře, mohlo by dojit k pádu dverí a ke zraněni.

Cestina

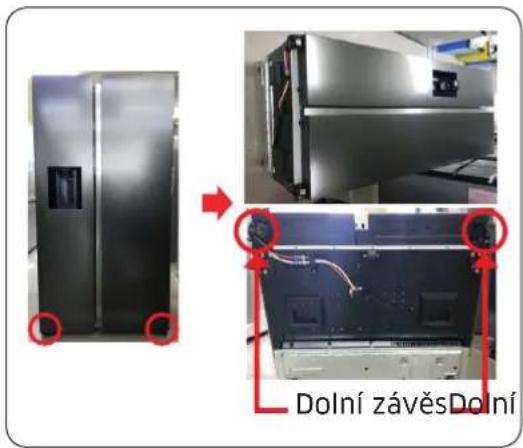

Dolni záves

1. Cely soubor položte nazem.

UPOZORNENI

• Je nutné pracovat ve vice než 2 osobách.

• Než provedete vyše uvedenou operaci, nezapamente odpojit napajeci kabel.

• Odpojte hadici. (Pouze levy dolni zaves)

• Vypustte vodu v hadici. (Pouze levy dolni zaves)

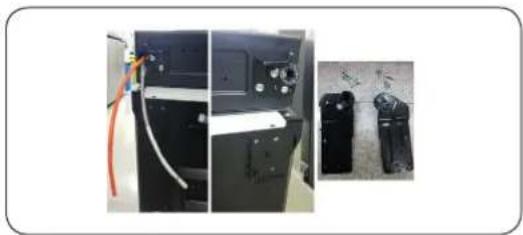

• Odstraţe šroub (3 ks).
  (Pomoci plochého klice nebo 10mm očkového klice)
• Odstrante L/P dolni zaves.
• Po vymene horniho, prostredniho a/nebospodniho zavesu provedte opetovnou montaz v opacnem poradi kroku postupudemontaze.

UPOZORNENI

• Ujistete se, ze jsou konektory kabelu spravnene pripojeny.
• Pri upevnovani horniho krytu postupujte opatrne, abyste kabely neposkodili.

Cestina

A. Stérd pruhledné spojky

UPOZORNENI

Zkontrolujte, ze jsou vodni hadice pripojeny podle odpovidajicich barev.
- Abyste zabrani unikum vody, musi byt vsechny vodni hadice zcelazasunuty do stredu pruhledne spojky.
- Po opětovném pripojeni vodnich hadic je zatlácte pod skřín a zavěste je na háček.

UPOZORNENI

• Ujistete se,Že jsou konektory kabelu správně pripojeny.
• Pri upevnovani horniho krytu postupujte opatrnne, abyste kabely neposkodili.

Cestina

Skutočný vzhlad a uvedené diely chladnicky sa možu lišit v závislosti od modelu a krajiny.

Postup vyberania zásuvky na zeleninu z chladnicky alebo zásuvky na suché potraviny z mraznicky.

1. Najskor v pripline potreby vyberte okolite viacucelove zasuvky.

1. Ak ma vaša chladnicka kryt (A) na zásuvku na zeleninu/suché potraviny, odstrante ju pomocou nasledovnej metódy.

a. Povytiahnite zásuvku do polovice.

1. Opatrne vytiahnite zásuvku na zeleninu/ suché potraviny.

Opátovná montáž zásuvky

Opátovná montáž zásuviek prebieha v opacnom poradi ich demontáze.

Slovencina

Vymena pantu

Pred vymenou pantu je njapr pv potrebne demontovat dvierka.

POZOR

• Ubezpečte sa, ze su kálové konektory správné pripojené.
• Pri upevnovani horneho krytu dbajte na to, aby ste neposkodili vodiče.

Slovencina

• Ubezpečte sa, ze su kálové konektory správnne pripojené.
  Pri upevnovani horného krytu dbajte na to, aby ste neposkodili vodice.
