Produkttyp	Gefrierschrank
Marke	Samsung
Modell	RH68B8840B1
Energieeffizienzklasse	A+
Nutzinhalt Gefrieren	260 L
Abmessungen (H × B × T)	1780 × 700 × 700 mm
Nettogewicht	70 kg
Kältemittel	R600a
Geräuschpegel	42 dB
Gefriertemperatur	-18 °C
Schnellgefrierfunktion	Ja
Abtauung	Automatisch (No Frost)
Gefrierfach	4 Sterne
Gefriervermögen	10 kg/24h
Lagerzeit bei Störung	12 h
Aufstellungsart	Freistehend
Bedienelemente	Elektronisch mit Digitalanzeige
Innenbeleuchtung	LED
Alarm bei offener Tür	Ja
Ersatzteile verfügbar	Griffe, Dichtungen, Schubladen, Scharniere (über Samsung Support)
Pflege und Reinigung	Dichtungen und Schubladen regelmäßig reinigen. Ein weiches Tuch und Seifenwasser verwenden. Keine Scheuermittel verwenden.
Garantie	Vorbehaltlich der Allgemeinen Geschäftsbedingungen von Samsung

Häufig gestellte Fragen - RH68B8840B1 SAMSUNG

Wie ersetze ich die Türdichtung?

Um die Dichtung zu ersetzen, öffnen Sie die Tür und entfernen Sie die alte Dichtung von der Tür. Befestigen Sie eine neue Dichtung und stellen Sie sicher, dass kein Spalt zwischen Dichtung und Tür vorhanden ist. Achten Sie darauf, sie gut zu befestigen, um Kaltluftlecks zu vermeiden.

Wie entferne und installiere ich eine Schublade?

Heben Sie die Vorderseite der Schublade vorsichtig an und ziehen Sie sie nach außen. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor und überprüfen Sie, ob die Schublade richtig in den Schienen sitzt.

Wie kann ich die Türen wechseln?

Zum Wechseln der Türen sind mindestens zwei Personen erforderlich. Trennen Sie das Gerät vom Netz, entfernen Sie die Scharnierabdeckungen, trennen Sie die Steckverbinder und nehmen Sie die Türen ab. Führen Sie die Schritte in umgekehrter Reihenfolge für den Wiederaufbau durch. Werkzeuge wie ein Kreuzschlitzschraubendreher und ein 10-mm-Schlüssel sind erforderlich.

Was ist die ideale Temperatur für einen Gefrierschrank?

Die empfohlene Temperatur beträgt -18 °C. Verwenden Sie die Schnellgefrierfunktion, um große Mengen an Lebensmitteln einzufrieren.

Was tun bei Stromausfall?

Der Gefrierschrank hält die Temperatur bei einem Stromausfall etwa 12 Stunden lang. Vermeiden Sie unnötiges Öffnen der Tür. Lesen Sie in der Bedienungsanleitung die genaue Autonomie Ihres Modells nach.

Wie reinige ich meinen Gefrierschrank?

Trennen Sie das Gerät vom Netz und entnehmen Sie die Schubladen. Reinigen Sie das Innere mit einem weichen Tuch und Seifenwasser. Trocknen Sie es gründlich, bevor Sie es wieder in Betrieb nehmen. Verwenden Sie niemals Dampfreiniger oder Scheuermittel.

Warum macht mein Gefrierschrank Geräusche?

Leichte Geräusche sind normal (Kompressor, Lüfter). Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob das Gerät waagerecht steht und kein Möbelstück berührt. Lesen Sie die Bedienungsanleitung für typische Geräuschpegel (42 dB).

Wie aktiviere ich die Schnellgefrierfunktion?

Drücken Sie die Taste 'Fast Freeze' oder 'Schnellgefrieren' auf dem Bedienfeld. Die Kontrollleuchte leuchtet auf. Die Funktion deaktiviert sich automatisch nach 24 Stunden.

Wo finde ich Ersatzteile?

Ersatzteile (Griffe, Dichtungen, Schubladen, Scharniere) sind auf der Samsung Support-Website (samsung.com/support) erhältlich. Geben Sie den Modellcode RH68B8840B1 ein, um die Verfügbarkeit zu prüfen.

Wie tauen Sie einen No-Frost-Gefrierschrank ab?

No-Frost-Modelle tauen automatisch ab. Kein manueller Eingriff erforderlich. Wenn sich Eis bildet, überprüfen Sie, ob die Tür richtig schließt und die Dichtung nicht beschädigt ist.

BEDIENUNGSANLEITUNG RH68B8840B1 SAMSUNG

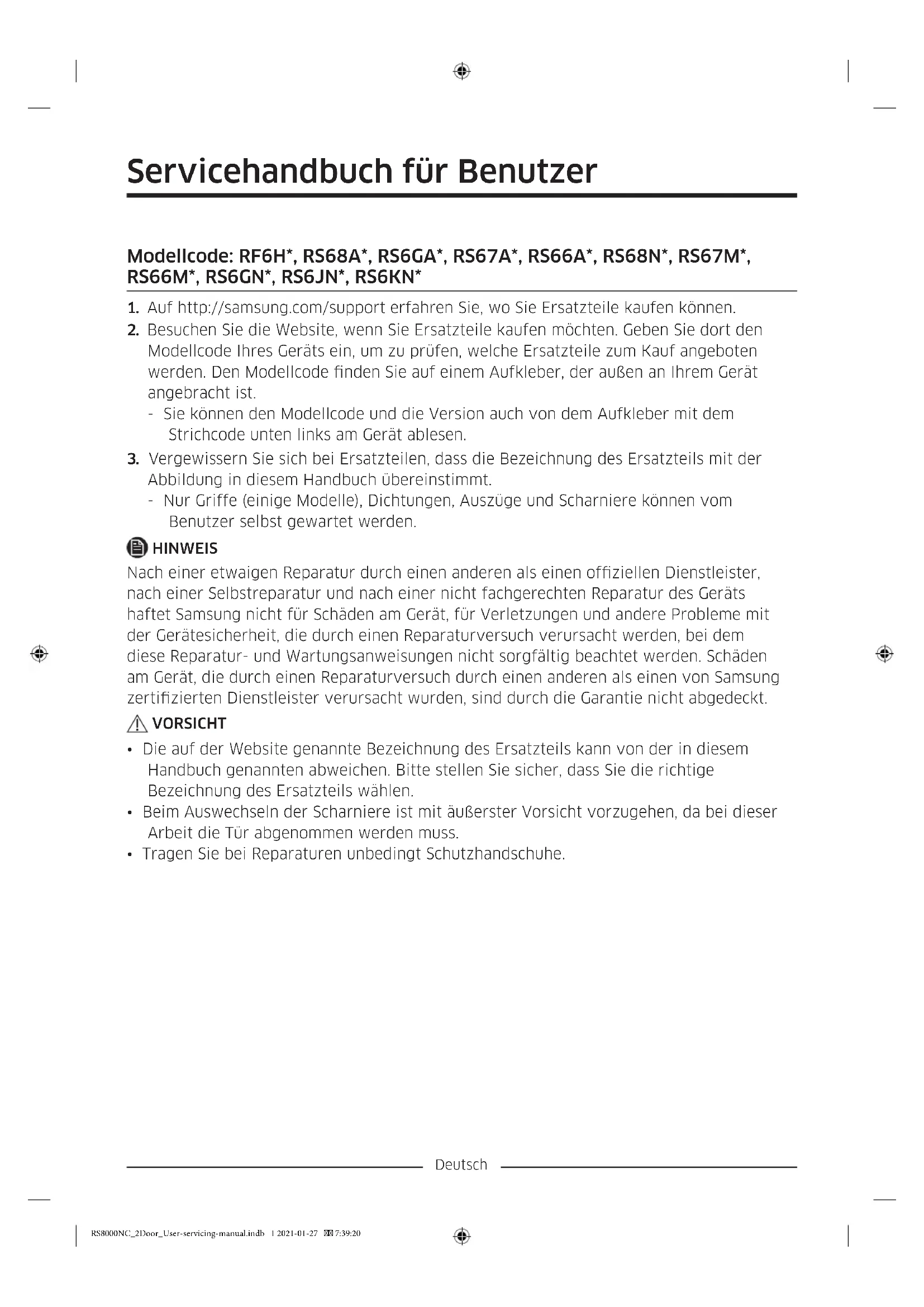

Servicehandbuch für Benutzer

Modelcode: RF6H, RS68A, RS6GA, RS67A, RS66A, RS68N, RS67M, RS66M, RS6GN, RS6JN, RS6KN*

1. Auf http://samsung.com/support erfolhen Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dorth den Modellcode Ihres Gerats ein, um zu prufen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der auBen an Ihrem Gerat angebracht ist.

3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unter links am Gerät ablesen.

4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in thism Handbuch übereinstimmt.

5. Nur Griffe (eine Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen officiellen Dienstleister, nach einer Selfstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in dieser Handbuch genommen abweichen.itte stellen Sie sicher, dass sie die richtige Bezeichnung des Ersatzteils wahlen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tur abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Unteres Scharnier
05 Strichcode-Aufkleber

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung safer befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetur, und entfernen Sie die Dichtung von der Tur.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie daraufuf, dass zwischen der neuen Dichtung und der Tur keine Lücke bleibt.

Deutsch

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Schubfacher

Fassen Sie das Schubfach auf der Vorderseite an undziehen Sie es nach offen heraus.

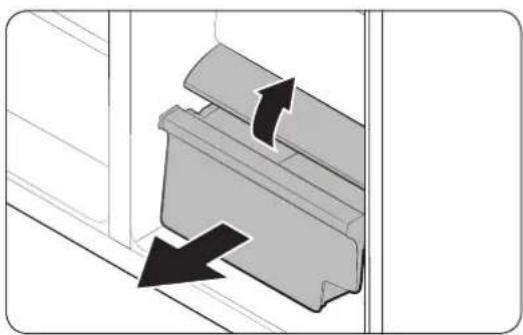

Schubfach für Gemüse sowie Fleisch und getrocknete Lebensmittel

So entfernen Sie das Gemüsefach aus dem Kühlabteil oder das Trockenfach aus dem Gefrierabteil

1. Nehmen Sie, wenn notig, zuerst die umgebenden Mehrzweckfacher hersus.

1. Wenn Ihr Kuhl-/Gefrierkombination über eine Abdeckung (A) für das Gemüsefach/ Trockenfach verfügbar, entfern den Sie diese Abdeckung folgendermaßen.

a. Ziehen Sie das Schubfach zur Hälfte heraus.

b. Ziehen Sie an der Abdeckung, während Sie gleichzeitig seitlich hinteren daraufuf drücken (wie in der Abbildung markiert).

1. Ziehen Sie das Gemüsefach/Trockenfach vorsichtig heraus.

EinbauendesAuszugs

Gehen Sie beim Einbau den Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Turen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerte Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behaveit und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tur zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prufen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung daraufuf, die Kabel nicht zu beschädigen.

WARNING

• Zum Kippen/Hinlegen der Kuhl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher

Steckschlüssel (10 mm)

So bauen Sie die neuen Scharniere ein

Trennen des Wasseranschlusses

VORSICH

• Achten Sie beim Anschlieben der Wasserschläuche daraufuf, dass die Farben passen. (nur für das Modell mit Wasserspender)
• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben. (nur für das Modell mit Wasserspender)
• Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit Wasserspender)

1. Ziehen Sie die Wasserleitung hinten an der Seite des Kühlschranks Heraus und nach vorn.

HINWEIS

Die Wasserleitung der Kuhl-/ Gefrierkombination ist eine Wasserzirkulationsleitung, die das Wasserrohr der Frischwasserquelle mit den aus dem Wasserfiltersystem der Kuhl-/ GefrierkombinationCOMMenden Schlauchen verbindet.

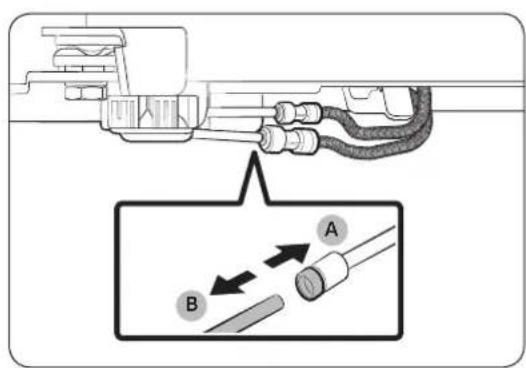

2. Um die Schläuche zu trennen, drücken Sie auf die transparente Kupplung (A) und losen Sie den Wasserschlauch (B).

VORSICHT

Vermeiden Sie übermäßig Krafteinwirkung auf die Kupplung. Sie konnte beschädigt werden.

Deutsch

AusbauenderTuren

VORSICHT

Die Tur kann in jedem dieser Schritte hinfallen und beschädigt werden. Gehen Sie bei diesen Schritten entsprechens vorsichtig vor, um Unfälle zu vermeiden.

1. Schrauben Sie die Scharnierabdeckungen (A) an der Oberseite jeder Tur mit einem Kreuzschraubenzieher ab.

2. Offnen Sie die Turen, um die Scharniere zu losen und entfern den Sie die Scharnierabdeckungen. Schlieben Sie die Turen, nach dem die Abdeckungen entfernt wurden.

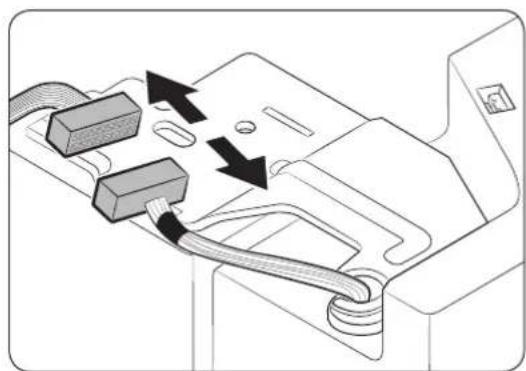

1. Trennen Sie die Verbindung zum Kabelbaum.

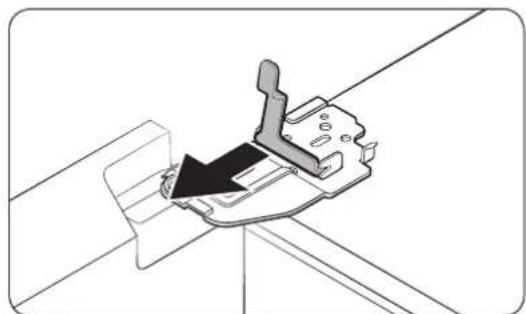

1. Hebien Sie die Klemme vorsichtig an.

HINWEIS

Um Schaden an der Klemme oder Verletzungen zu vermeiden, haben Sie die Klemme nicht mit Gewalt an.

1. Ziehen Sie die Klemme zu Entfernen heraus.

Deutsch

1. Offnen Sie die Tur im 90 Grad-Winkel. Halten Sie die Tur fest und entfernen Sie das Scharnier.

VORSICHT

Wenn Sie das Scharnier entfernen ohne die Tur zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

Deutsch

Unteres Scharnier

Unteres Scharnier

Scharnier

Ziehen Sie an der Führung und dem Schlauch

1. Legen Sie es hin.

VORSICHT

Erledigen Sie diese Arbeit zu zweit.
- Ziehen Sie auf jeder Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführren.

1. Trennen Sie den Schlauch. (Nur unteres linkes Scharnier)
2. Abwasser im Schlauch. (Nur unteres linkes Scharnier)
3. Entfernen Sie die Bolzen (3 Stück) (mit einem 10 mm-Ringschlussel)
4. Entfernen Sie das untere linke/rechte Scharnier.
5. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

Deutsch

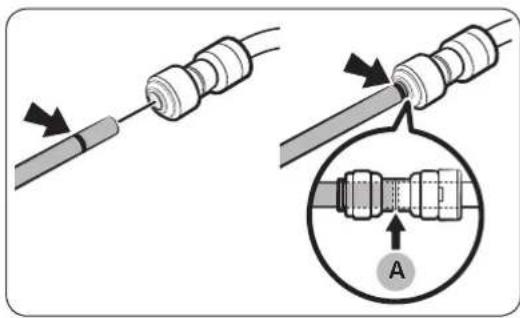

Schlieben Sie die Wasserschläuche wieder an.

Schlieben Sie die Wasserschläuche wieder an, sobald der Kühlschrank die Türoffnung passiert hat.

A. Mitte der transparenten Kupplung

VORSICHT

• Achten Sie beim Anschlieben der Wasserschläuche daraufuf, dass die Farben passen.
  Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben.
  Nachdem Sie die Wasserschläuche wieder angeschlossen haben, schieben Sie sie unter das Gehäuse und ordnen Sie sie auf dem Haken an.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

Deutsch
