RH68B8840B1 - Congelador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador
Marca	Samsung
Modelo	RH68B8840B1
Clase energética	A+
Capacidad útil de congelación	260 L
Dimensiones (Al × An × Pr)	1780 × 700 × 700 mm
Peso neto	70 kg
Refrigerante	R600a
Nivel sonoro	42 dB
Temperatura de congelación	-18 °C
Función de congelación rápida	Sí
Descongelación	Automática (No Frost)
Compartimento de congelación	4 estrellas
Poder de congelación	10 kg/24h
Autonomía en caso de apagón	12 h
Tipo de instalación	Instalación independiente
Controles	Electrónicos con pantalla digital
Iluminación interior	LED
Alarma de puerta abierta	Sí
Piezas de repuesto disponibles	Manijas, juntas, cajones, bisagras (a través del soporte de Samsung)
Mantenimiento y limpieza	Limpiar regularmente las juntas y los cajones. Usar un paño suave y agua jabonosa. No usar productos abrasivos.
Garantía	Sujeto a los términos y condiciones de Samsung

Preguntas frecuentes - RH68B8840B1 SAMSUNG

¿Cómo reemplazar la junta de la puerta?

Para reemplazar la junta, abra la puerta y retire la junta vieja de la puerta. Coloque una junta nueva asegurándose de que no haya espacio entre la junta y la puerta. Asegúrese de fijarla bien para evitar fugas de aire frío.

¿Cómo quitar y reinstalar un cajón?

Levante suavemente la parte frontal del cajón y deslícelo hacia afuera. Para reinstalar, siga el procedimiento inverso verificando que el cajón esté correctamente insertado en los rieles.

¿Cómo invertir las puertas?

La inversión de las puertas requiere al menos dos personas. Desconecte el aparato, retire las cubiertas de las bisagras, desconecte los conectores y retire las puertas. Siga los pasos en orden inverso para el montaje. Se requieren herramientas como un destornillador de estrella y una llave de 10 mm.

¿Cuál es la temperatura ideal para un congelador?

La temperatura recomendada es de -18 °C. Use la función de congelación rápida para congelar grandes cantidades de alimentos.

¿Qué hacer en caso de corte de energía?

El congelador mantiene la temperatura durante aproximadamente 12 horas en caso de apagón. Evite abrir la puerta innecesariamente. Consulte el manual para conocer la autonomía exacta de su modelo.

¿Cómo limpiar mi congelador?

Desconecte el aparato y retire los cajones. Limpie el interior con un paño suave y agua jabonosa. Seque cuidadosamente antes de volver a ponerlo en funcionamiento. Nunca use limpiadores a vapor ni productos abrasivos.

¿Por qué mi congelador hace ruido?

Un ruido leve es normal (compresor, ventilador). Si el ruido es anormal, verifique que el aparato esté nivelado y que no toque un mueble. Consulte el manual para los niveles de sonido típicos (42 dB).

¿Cómo activar la función de congelación rápida?

Presione el botón 'Fast Freeze' o 'Congelación rápida' en el panel de control. El indicador se enciende. La función se desactiva automáticamente después de 24 horas.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (manijas, juntas, cajones, bisagras) están disponibles en el sitio de Soporte de Samsung (samsung.com/support). Introduzca el código de modelo RH68B8840B1 para verificar la disponibilidad.

¿Cómo descongelar un congelador No Frost?

Los modelos No Frost se descongelan automáticamente. No es necesaria ninguna intervención manual. Si se forma hielo, verifique que la puerta cierre correctamente y que la junta no esté dañada.

MANUAL DE USUARIO RH68B8840B1 SAMSUNG

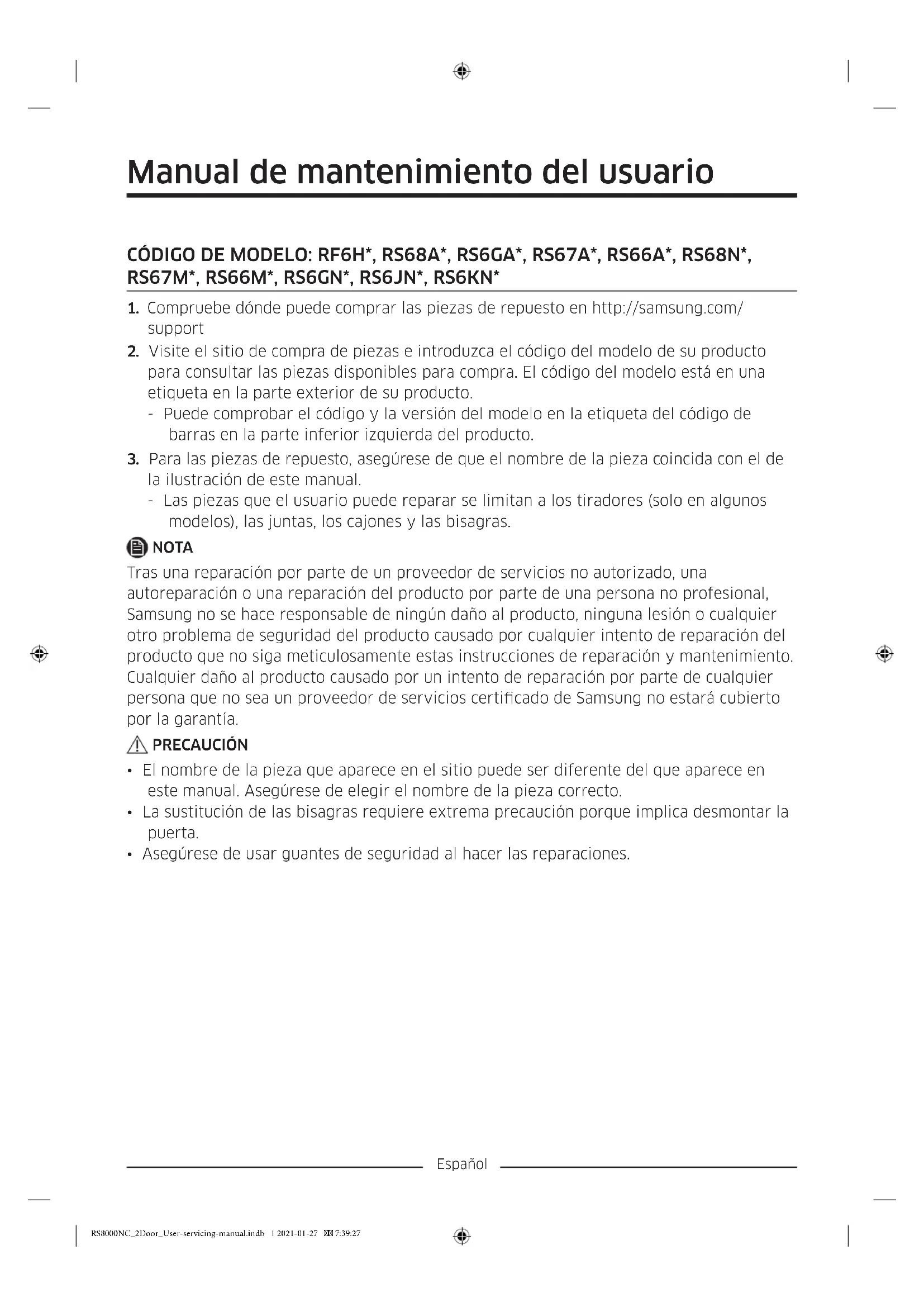

Manual de mantenimiento del usuario

CÓDIGO DE MODELO: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Compruebedondepuede comprarlaspiezas de repuestos en http://samsung.com/ support

2. Visit el situ de compra de piezas e introduzca el número del modelo de su producto para consultar las piezas disponibles para compra. El número del modelo está en una etiqueta en la parte exterior de su producto.

3. Puede probar el número y la version del modelo en la etiqueta del número de barras en la parte inferior izquierda del producto.

4. Para las piezas de repuestos, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.

5. Las piezas que el usuario pueda reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizo, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún dano al producto, ninguna lesión o cualquier(other problema de seguridad del producto causado por每一位 intento de reparación del producto que no siga metriculosamente estas instructaciones de reparación y mantenimiento. Cualquier dano al producto causado por un intento de reparación por parte de每一位 persona que no sea un proveedor de servicios certificado de Samsung no está cubierto por la garantía.

PRECAUCION

• El nombre de la pieza que aparece en el situo peut ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requires extrema precaución para que implica desmontar la puerta.
• Asegürese de usar guantes de seguridad al hacer las reparaciones.

Espanol

LaImagen real y las piezas proportionadas con el frigorífico puede variar en función del modelos y del País.

01 Bisagra superior 02 Junta
03 Cajón 04 Bisagra inferior
05 Etiqueta de documento de barras

Espanol

Sustitución de la junta

PRECAUCION

Asegürese de que la junta queda firmamente colocada. De lo contrario, el aire frío del frigorífico pueda filtrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una juntaresha en la puerta del frigorifico. Aseguese de que no hay holguras entre laresha junta yla puerta.

Espanol

Sustitución del cajón

PRECAUCION

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Cajones

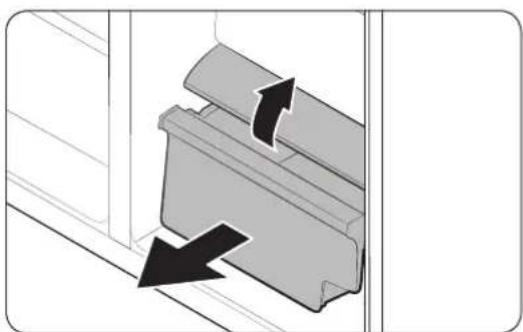

Levante con cuidado la parte frontal del cajón y deslícelo hacía afuera.

Verduras/Cajón para carne y alimentos secs

Para extraer el Cajon de verduras del frigorífico o el Cajon para alimentos secs del congelador:

1. En primer lugar, si esnecessary retire los cajones multiuso cercanos.

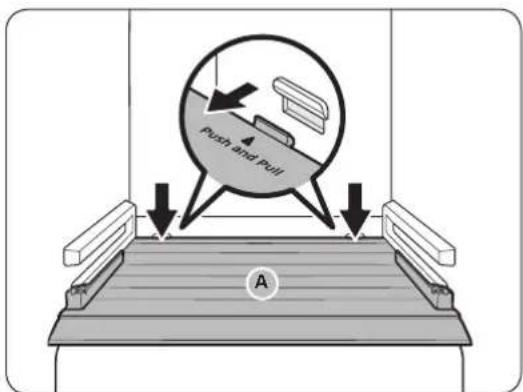

1. Si su frigorífico tiene una cubierta (A) para las verduras/ajón de secado, retirela de laARRYEE manera.

a. Tire del cajón hasta la mitad.

b. Tire de la cubierta cuando aprieta los lados traseros (como se indica en la ilustracion).

Volver a colocar los cajones

La colocacion de los cajones sigue elorden inverso al de sus respectivos pasos de extracion.

Espanol

Sustitución de la bisagra

Para sustituir las bisagras deben qutar primero las puertas.

PRECAUCION

• Al retirar las puertas, teng a mucha precaucion porque son pesadas.
• Antes de sustituir las bisagras,pong a un elemento blando, como un carton, en el suelo para evaporar arañazos en la puerta cuando la pose.
• Como las bisagras deben Manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicios专业技术e professional.
• Si retina la bisagra sin sujetar la puerta, esta能把 caer y causar lesiones.
• Asegürese de que el eje estáfirmamente sujeto a la bisagra.
• Compruebe que la bisagra estáfirmamente sujetaa la carcasa.
• Asegürese de que los conectores del cable está conectados correctamente.
• Cuando retire la cubierta superioronga cuidado de no danar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necessarias como minimo 2 personas.
• Desenchufe el cable de alimentacion antes de invertir las puertas.

Herramientos necessarias (no suministradas)

Destornillador Phillips

Destornillador de punta plana

Llave de tubo (10 mm)

Llave Allen (5 mm)

Espanol

Sustituir las bisagras

Desconexión de la tuberia de agua

PRECAUCION

• Asegürese de que las mangueras de agua está conectadas y los colores coinciden. (solo para el modelo con dispensador)
• A fin de evacitar fugas de agua, deben insertar cada manguera de agua Completely en el centro del acoplador transparente. (solo para el modelo con dispenser)
• Asegürese de que la superficie de la manguera de agua no está dañana. (solo para el modelo con dispenser)

1. En la parte inferior posterior del frigorífico, extraiga la tuberia de agua hacía elante.

NOTA

La tuberia de agua del frigorífico es una tuberia de circulación de agua que se conecta entre la tuberia del suministro y las mangueras del sistema de filtración del frigorífico.

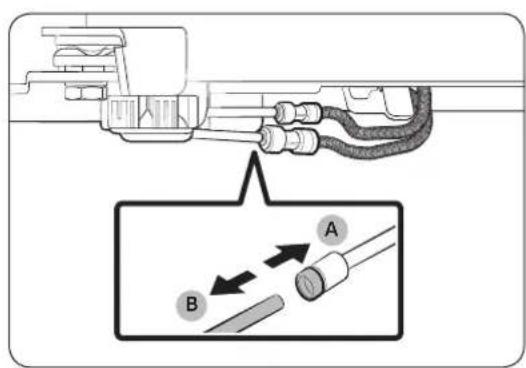

1. Para desconectar las mangueras, mantenga presionado el acoplador transparente (A) y desmonte la manguera de agua (B).

PRECAUCION

No aplique una fuerza excessiva sobre el acoplador. Puede romperse.

Espanol

Desmonte las puertas

PRECAUCION

Durante este procedimiento la puerta se pueda caer y danarse. Para evaporar accidentes,onga mucho cuidado cuando siga este procedimiento.

1. Utilice un destornillador Phillips para aflojar las tapas de las bisagras (A) de la parte superior de cada puerta.

2. Abra las puertas para aflojar las bisagras y retire las tapas de las bisagras. Cuando haya retirado las tapas, ciderre las puertas.

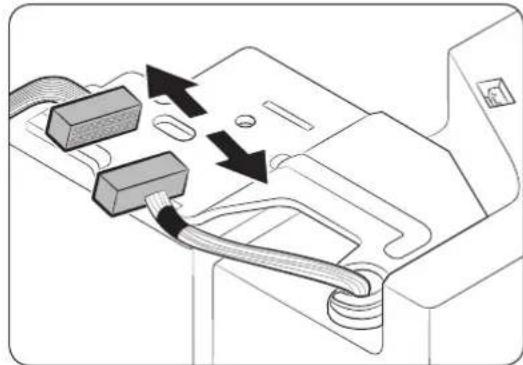

3. Desconnecte el arnes eletrico.

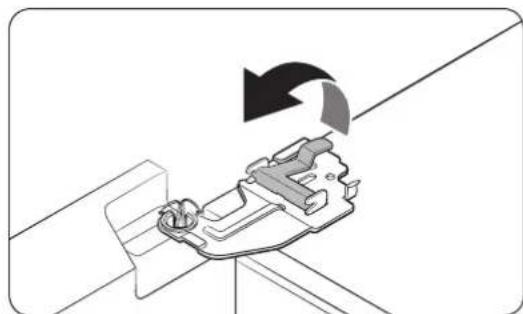

1. Levante la abrazadora conCORDo.

Paraatarlesionespersonaleso dañosalabrazadora,no la levante con fuerza.

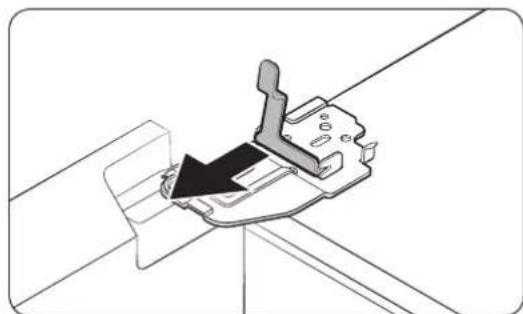

1. Tire de la abrazadora para retirarla.

Espanol

1. Abra la puerta uno 90 grados. Sujete la puerta y quite la bisagra.

PRECAUCION

Si retina la bisagra sin sujetar la puerta, esta(puede caer y causar lesiones.

Espanol

Bisagra inferior

Bisagra inferior

inferior

Tire de la guía y de la manguera

1. Deje el Conjunto.

PRECAUCION

• Deben trabajo más de 2 personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Desconecte la manguera. (solo bisagra inferior izquierda)

• Retire el agua de la manguera. (solo bisagra inferior izquierda)

• Retire el perno (3ea). (usando una llave inglesia o una llave de caja de 10mm )

• Retire la bisagra inferior i/d.
• Vuelva a montar en elorden inverso al de desmontaje antes de sustituir la bisagra superior, central o inferior.

PRECAUCION

• Asegürese de que los conectores del cable están connectados correctamente.
• Cuando retire la cubierta superior tengacuidado de no danar los cables.

Espanol

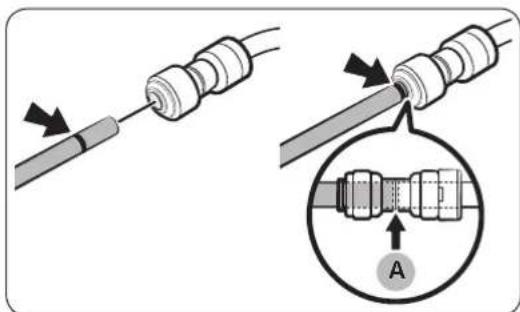

Vuelva a conectar las mangueras de agua

Una vez que el frigorífico haya pasado por la puerta, vuelva a conectar las mangueras de agua.

A. Centro del acoplador transparente

PRECAUCION

• Asegürese de que las mangueras de agua está conectadas y los colores coinciden.
• A fin de evaporar fugas de agua, deben insertar cada manguera de agua Completely en el centro del acoplador transparente.
• Después de volver a conectar las mangueras de agua, empújelas bajo del armario y fijelas en el gancho.

PRECAUCION

• Asegürese de que los conectores del cable está conectados correctamente.
• Cuando retire la cubierta superioronga cuidado de no danar los cables.

Espanol

Manual de service do Utilizador

CÓDIGO DO MODELO: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
