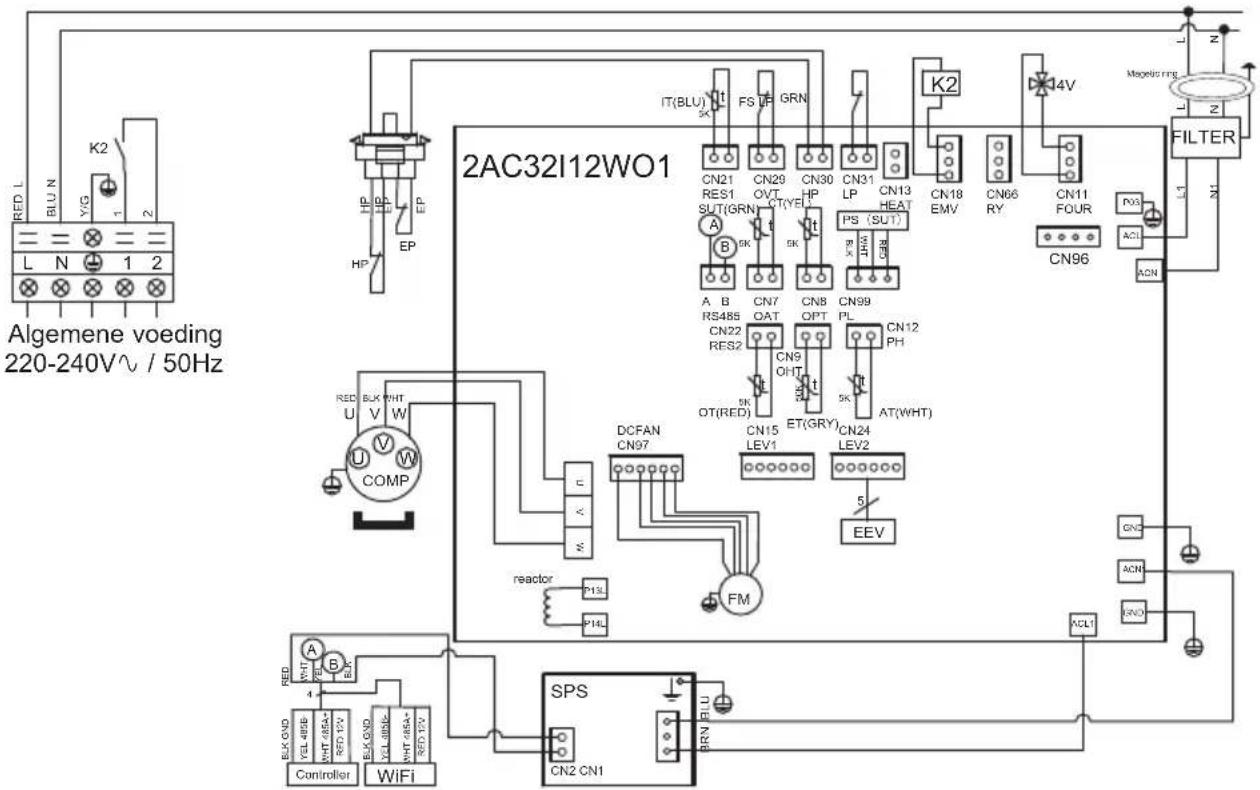

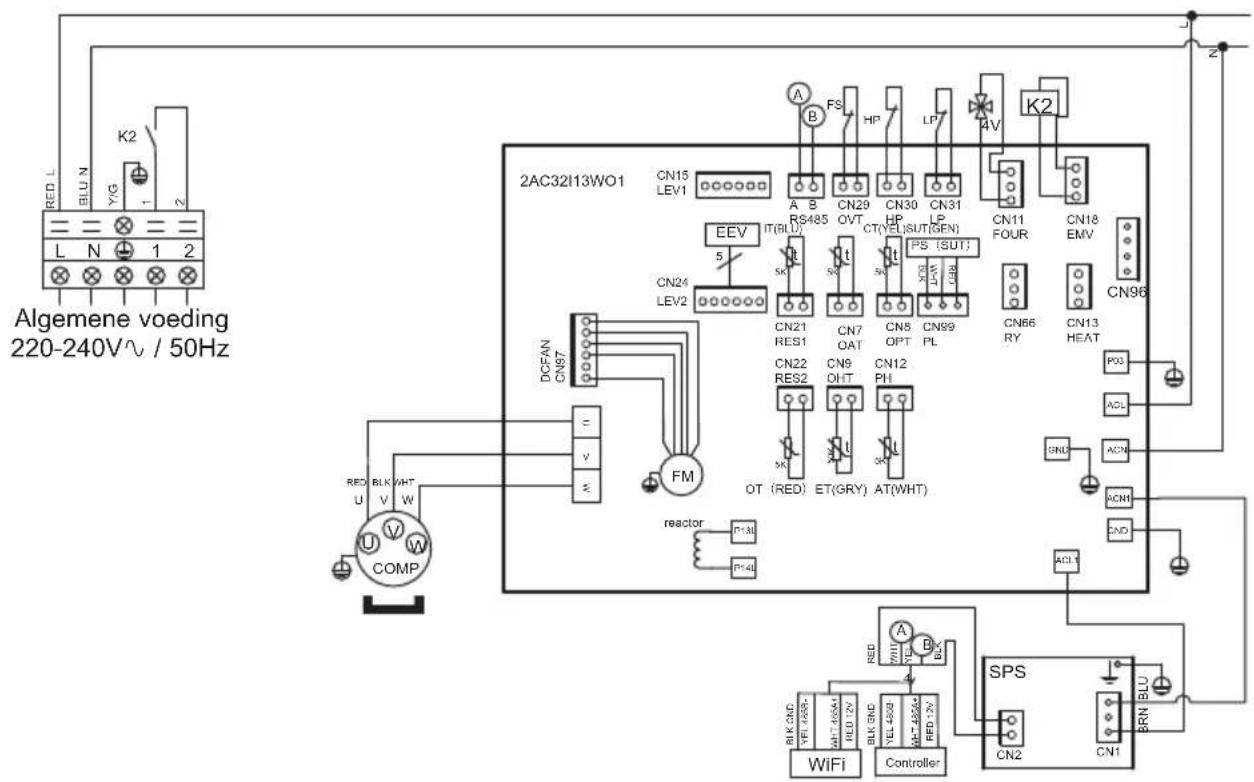

6.1 Elektrische schema's 22

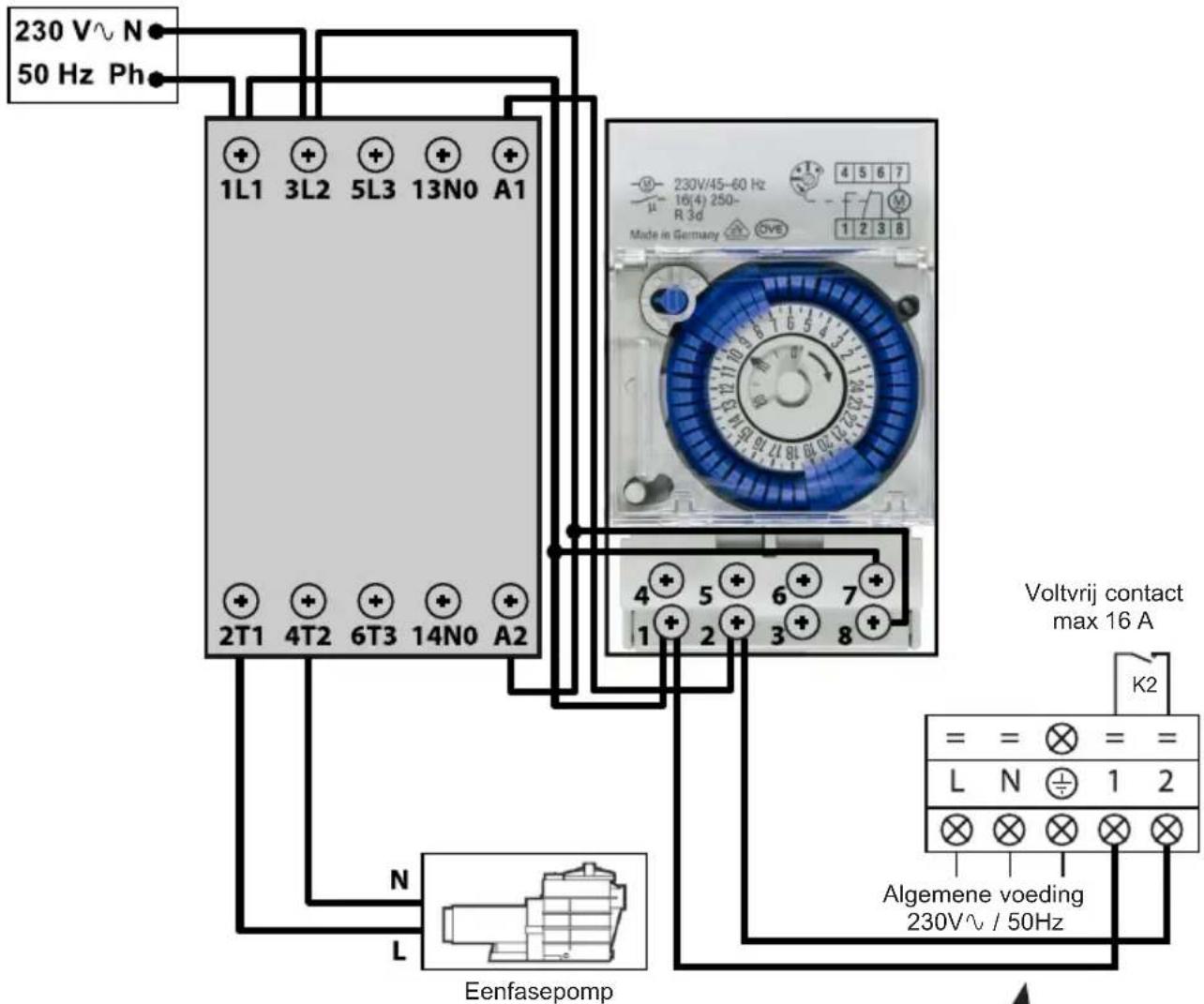

6.2 Aansluitingen prioriteit verwarming eenfasepomp 24
6.3 Opengewerkte tekeningen en onderdelen 26

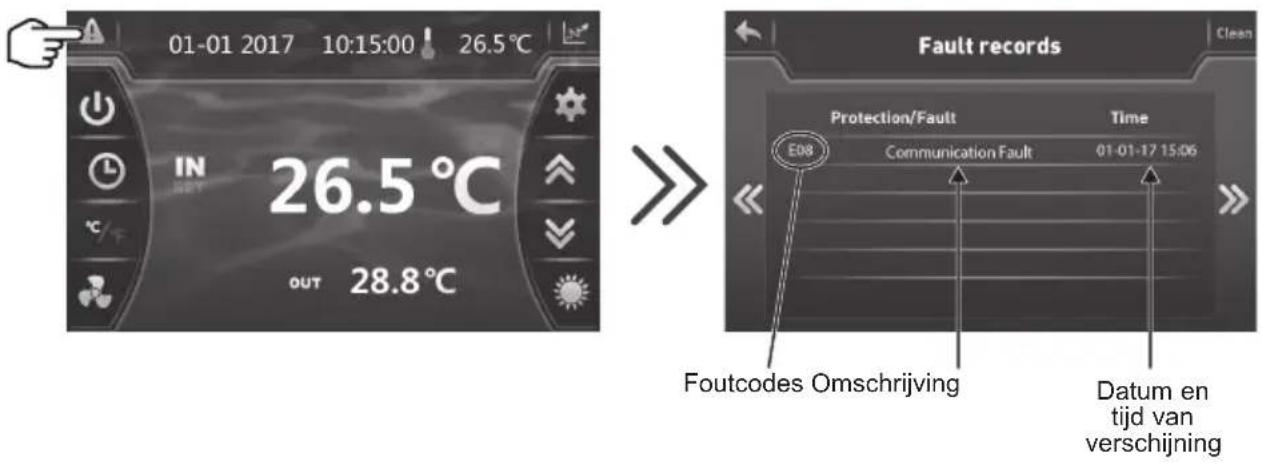

6.4 Gids voor het probleemoplossing 28
6.5 Registratiebasis 31
6.6 Garantie 32

Aandachtig lezen en bewaren voor later gebruik.

Dit document moet aan de eigenaar van het zwebad overhandigd en door hem op een veilige plaats bewaard worden.

1. VOORWOORD

Hartelijk dank voor de aanschaf van deze Hayward zwembadwarmtepomp.

De Hayward FULL INVERTER warmtepomp is ontworpen volgens strenge productienormen om te voldoen aan de hoogste kwaliteitseisen.

De Hayward warmtepompen bieden u uitzonderlijke prestaties terwijl gedurende het hele zwemseizoen door het vermogen, het elektriciteitsverbruik en het geluidsniveau aan te passen aan de verwarming van uw zwembad dankzij de FULL INVERTER-besturingslogica.

Lees de instructies in deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

Hayward warmtepompen zijn uitsluitend bedoeld voor het verwarmen van zwembadwater, gebruik deze apparatuur niet voor andere doeleinden.

Deze handleiding bevat alle noodzakelijke informatie over installatie, probleemoplossing en onderhoud.

Lees deze handleiding zorgvuldig door voordat u het apparaat opent of onderhoudswerkzaamheden aan het apparaat uitvoert. De fabrikant van dit product is in geen geval aansprakelijk voor enig letsel van een gebruiker of schade aan het apparaat als gevolg van mogelijke fouten tijdens de installatie, het verhelpen van storingen of onnodig onderhoud. Het is van essentieel belang om de instructies in deze handleiding te allen tijde op te volgen.

Elke aanbeveling die niet wordt opgevolgd, maakt de garantie ongeldig.

Veiligheidsinstructies

Dit apparaat bevat R32.

Gebruik nooit een ander koelmiddel dan R32. Elk ander gasvormig lichaam vermengd met de R32 kan abnormaal hoge drukken veroorzaken die kunnen leiden tot breuken in leidingen en/of persoonlijk letsel.

Gebruik bij reparaties of onderhoudswerkzaamheden nooit koperen buizen met een dikte van minder dan 0,8 mm.

Omdat de warmtepomp onder druk staat, mag u nooit gaten boren in de leidingen of proberen deze te solderen. Er bestaat explosiegevaar.

Stel het apparaat nooit bloot aan vlammen, vonken of andere ontstekingsbronnen. Het kan ontploffen en ernstige of zelfs dodelijke verwondingen veroorzaken.

• In geval van opslag moet de warmtepomp worden opgeslagen in een goed geventileerde ruimte met een vloeroppervlakte van meer dan A_(m^2) volgens de volgende formule: A_ = (M/(2,5 × 0,22759 × h0))^2
  M is de koelmiddelvulling in het apparaat in kg en h0 is de opslaghoogte. Voor grondopslag h0 = 0,6 m.
• De warmtepomp is uitsluitend bestemd voor installatie buiten gebouwen.
• Het apparaat moet door gekwalificeerd personeel worden geïnstalleerd.
• Installeer de warmtepomp niet op een steun die de trillingen van het apparaat kan versterken.
• Controleer of de bijgeleverde beugel voor het apparaat de juiste maat heeft voor het gewicht van het apparaat.
• Installeer de warmtepomp niet op een plaats waar het geluidsniveau kan worden versterkt of op een plaats waar het geluid van het apparaat de buurt kan verstoren.
• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektromonteur en in overeenstemming met de geldende normen in het land van installatie, zie § 3.4.
• Schakel de hoofdstroomtoevoer en de hoofdschakelaar uit voordat u elektrische werkzaamheden uitvoert. Elke nalatigheid kan elektrische schokken veroorzaken.

• Controleer voor de installatie of de aardkabel niet is doorgeknipt of losgekoppeld.

• Sluit de voedingskabel goed aan en draai deze goed vast. Als de aansluiting niet correct is, kunnen elektrische onderdelen beschadigd raken.

• Blootstelling van de warmtepomp aan water of een vochtige omgeving kan elektrocutie veroorzaken. Wees voorzichtig.
• Als u een defect of een abnormale situatie constateert, stop dan de installatie van de warmtepomp en neem onmiddellijk contact op met uw dealer.
• Onderhoud en diverse bewerkingen moeten worden uitgevoerd met de aanbevolen frequentie en tijden, zoals aangegeven in deze handleiding.
• Reparaties moeten worden uitgevoerd door gekwalificeerd personeel.
• Gebruik alleen originele reserveonderdelen.
• Gebruik nooit een andere reinigingsprocedure dan die welke in deze handleiding wordt aanbevolen.

Belangrijke informatie over het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen. Laat deze gassen niet in de atmosfeer vrijkomen.

Type koelmiddel R32

GWP-waarde(1): 675, Waarde gebaseerd op het 4e IPCC-rapport.

De hoeveelheid koudemiddel op basis van de F Gas 517/2014 regeling staat aangegeven op het typeplaatje van het apparaat.

Afhankelijk van de Europese of lokale wetgeving kunnen periodieke koelmiddellekkage-inspecties vereist zijn. Neem contact op met uw lokale distributeur voor meer informatie.

(1) Aardopwarmingsvermogen

(a) Droge lucht 27°C - Relatieve vochtigheid 78% - Watertoevoertemperatuur 26°C.
(b) Droge lucht 15°C - Relatieve vochtigheid 71% - Watertoevoertemperatuur 26°C

Gebruik de warmtepomp in volgende temperatuur- en vochtigheidsbereicken om een correct en efficiënt te garanderen.

	Verwarmingsmodus	Afkoelingsmodus
Buitentempreatuur -12°C – +35°C	+7°C – +43°C
Watertemperatuur +12°C – +40°C	+8°C – +40°C
Relatieve vochtigheid < 80% < 80%
Instelbereik van de gewenste waarde	+15°C – +32°C +8°C – +32°C

Als de temperatuur of de vochtigheid niet aan deze voorwaarden voldoet, kunnen beveiligingen losraken en kan de warmtepomp niet meer werken.

De maximale verwarmingstemperatuur is 32°C om beschadiging van de liners te voorkomen. Hayward wijst alle aansprakelijkheid af in geval van gebruik boven 32°C.

Opmerking : Met de warmtepomp wordt geen randapparatuur of filter meegeveleverd. De onderdelen op het schema moeten door de installateur voorzien worden.

3.2 Warmtepomp

Plaats de pomp en openlucht en buiten een gesloten technisch locaal.

De installatie moet beschut staan en de hieronder voorgeschreven minimumafstanden moeten gerespecteerd worden om luchtterugvoer en een minder goede werking van de warmtepomp te voorkomen

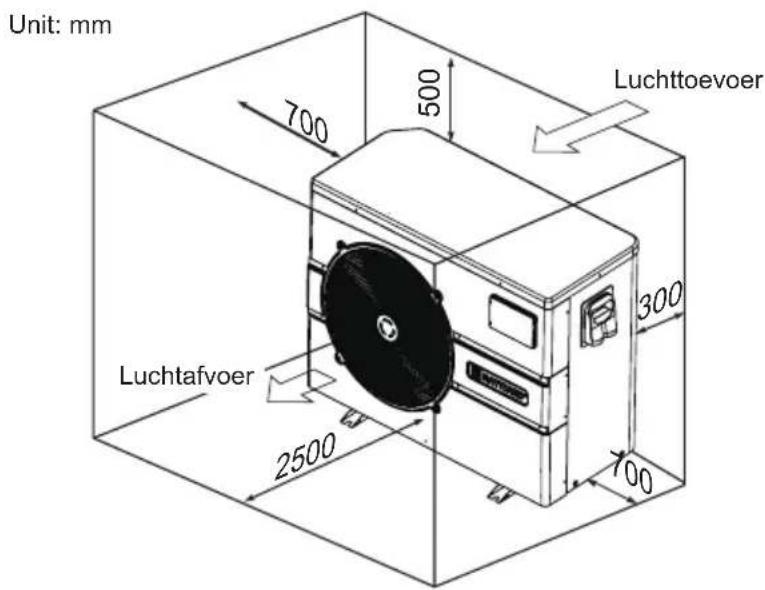

Unit: mm 700 500 Luchttoevoer 300 2500 Luchtafvoer 700

3. INSTALLATIE EN AANSLUITING (vervolg)

Installeer de warmtepomp bij voorkeur op een betonplaat of een bevestigingsstoel die voor dit doeleinde voorzien is en installeer de warmtepomp op de voorziene silentblokken (schroeven en rondellen niet meegeleverd).

De maximumafstand tussen de warmtepomp en het zwembad is 15 meter.

De totale lengte van de hydraulische leidingen is 30 meter.

De bovengrondse en ondergrondse hydraulische kanalen isoleren.

De warmtepomp moet op een minimum afstand van het bassin worden geïnstalleerd conform de NF C 15-100 (dat wil zeggen op 3,5 m van het waterbassin voor Frankrijk) of conform de geldende installatienormen in andere landen.

Installeer de waterpomp niet in de buurt van een warmtebron.

In geval van installatie in regio's waar het geregeld sneeuwt, wordt aangeraden het apparaat overdekt te installeren om te voorkomen dat er zich sneeuw op de verdamper opstapelt.

3.3 Hydraulische aansluiting

De warmtepomp is voorzien van 2 aansluitingen met een diameter van 50 mm. Gebruik PVC-buizen voor de hydraulische leidingen ∅ 50 mm. Sluit de watertoevoer van de warmtepomp op de leiding die van de filtergroep komt en sluit daarna de waterafvoer van de warmtepomp op de waterleiding die naar het zwembad loopt (cv tekening hieronder).

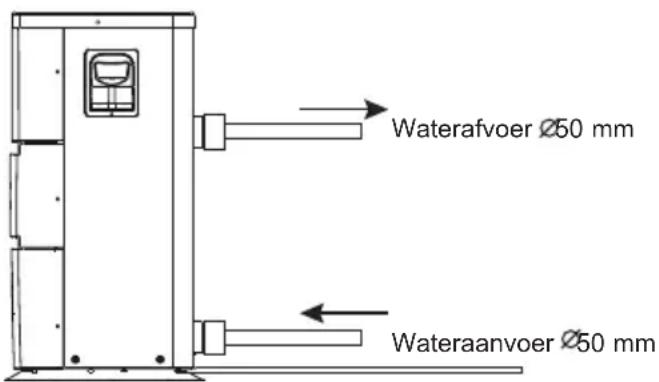

Waterafvoer Ø50 mm Wateraanvoer Ø50 mm

Installeer een bypassklep tussen de in- en uitgang van de warmtepomp.

Als u een automatische distributeur of een elektrolyseapparaat gebruikt, moet deze na de warmtepomp geïnstalleerd worden om de Titanium condensor tegen een te hoge concentratie aan chemische producten te beschermen.

Zorg ervoor dat de bypassklep en de aansluitingen op de aan- en afvoer van het water goed geïnstalleerd zijn om de drainage tijdens de winterperiode, de toegang en de demontage voor onderhoud te vergemakkelijken.

3. INSTALLATIE EN AANSLUITING (vervolg)

3.4 Elektrische aansluiting

De elektrische installatie en de bekabeling van deze uitrusting moeten comform zijn met de plaatselijk geldende normen.

F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,RECBT ITC-BT-31 2002	M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2	SK STN 33 2000-7-702
NL NEN 1010-7-702	SLO SIST HD 384-7-702.S2
P RSIUEE	TR TS IEC 60364-7-702

Controleer of de elektrische voeding en de netwerkfrequentie overeenstemmen met de vereiste werkstroom, door rekening te houden met de specifieke plaatsing van het toestel en de noodzakelijke stroom om alle andere toestellen die op hetzelfde circuit aangesloten zijn, te voeden.

ENPI4M 230V ∼ +/- 10 % 50 Hz 1 Fase

ENPI6M 230V ∼ +/- 10 % 50 Hz 1 Fase

Bestudeer het overeenkomstige bedradingsschema in bijlage.

De aansluitdoos bevindt zich aan de rechterkant van de eenheid. Drie connecties zijn voor de elektrische voeding en twee voor de besturing van de warmtepomp (Bediening).

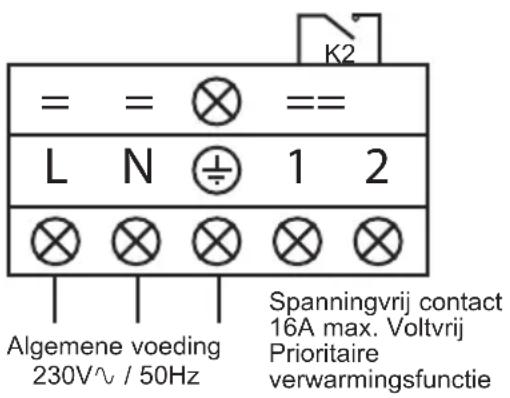

= = ≡ == L N ⊕ 1 2 Algemene voeding 230V^ / 50Hz Spanningvrij contact 16A max. Voltvrij Prioritaire verwarmingsfunctie

3. INSTALLATIE EN AANSLUITING (vervolg)

De elektrische voedingskabel moet, op gepaste manier, voorzien zijn van een beveilingszekering van het type motorvoeding (aM) of een stroomonderbreker met D-curve en een differentieelschakelaar 30mA (zie tabel hieronder).

Modellen		ENPI4M ENPI6M
Elektrische voeding	V/Ph/Hz	230V 50Hz	230V 50Hz
Smeltzekering type aM	A 8 aM	10 aM
Stroomonderbreker met D-curve	A 8 D	10 D
Kabelsectie	mm ^2	3G 2,5 3G 2,5

Gebruik een voedingskabel van het type RO 2V / R 2V of equivalent.

De kabelsecties worden gegeven voor een maximale lengte van 25 m. Deze moeten echter worden gecontroleerd en aangepast afhankelijk van de installatieomstandigheden.

Schakel altijd de hoofdschakelaar uit alvorens de elektriciteitsdoos te openen.

3.5 Eerste gebruik

Opstartprocedure - zodra de installatie beëindigd is, moet u de volgende stappen volgen en respecteren :

1) Draai de ventilatoren handmatig om te controleren of deze met de hand gedraaid kunnen worden en of het blad op de motorboom bevestigd is.
2) Controleer of de eenheid correct op de hoofdvoeding aangesloten is (zie bedradingsschema in bijlage).
3) Activeer de filterpomp.
4) Controleer of alle waterkleppen openstaan en dat het water naar de eenheid loopt alvorens in verwarming of koeling opstart.
5) Controleer of de drainageleiding correct vastgemaakt is en niet verstopt is.
6) Schakel de elektrische voeding van de eenheid in en druk daarna op de Start/Stop-knop op het controlepanneel.

3. INSTALLATIE EN AANSLUITING (vervolg)

7) Zorg dat het alarmsignaal (⚠️) niet rood oplicht. In voorkomende gevallen de storingsgids raadplegen (zie § 6.4).
8) Leg het waterdebiet vast met behulp van de bypassklep (zie § 3.6 en 2.1), zoals respectievelijk vastgelegd is voor ieder model, zodat er een temperatuurverschil van 2°C is tussen het Binnenkomend en Uitgaand water.
9) Wanneer het toestel enkele minuten gedraaid heeft, controleer dan dat de lucht die eruit komt, afgekoeld is (tussen 5° en 10°).
10) Stop de filterpomp terwijl de eenheid blijft draaien. De eenheid moet automatisch stoppen en de foutcode E03 weergeven.
11) Laat de eenheid en de zwembadpomp 24u op 24u draaien todat de gewenste watertemperatuur bereikt is. Wanneer het binnenkomend water de gewenste temperatuur bereikt heeft, zal de eenheid stilvallen. Ze zal automatsch opstarten (als de zwembadpomp in werking is) als de temperatuur van het zwembad 0.5°C lager is dan de gewenste temperatuur.

Debietschakelaar - De eenheid is voorzien van een debietschakelaar die de warmtepomp inschakelt wanneer de filterpomp van het zwembad in werking is, en uitschakelt wanneer de de filterpomp stopt. Bij onvoldoende water zal de alarmcode E03 op de schakelaar getoond worden (Zie § 6.4).

Vertraging - De eenheid vertoont een vertraging van 3 minuten om de onderdelen van het besturingscircuit te beschermen en om onregelmatige opstart en storingen van de contactor te vermijden. Dankzij deze vertraging start de eenheid automatisch op ongeveer 3 minuten na een stroomonderbreking. Zelfs een korte stroomonderbreking zal de uitgestelde start activeren.

3. INSTALLATIE EN AANSLUITING (vervolg)

3.6 Instelling van het waterdebiet

Terwijl de kleppen voor binnenkomend en uitgaand water openstaan, moet u de bypassklep afstellen om een temperatuurverschil van 2°C tussen het binnenkomend en uitgaand water te bekomen (zie basisschema §3.1). U kan de instelling controleren voor de temperaturen van het binnenkomend en uitgaand water te visualiseren op het controlepaneel.

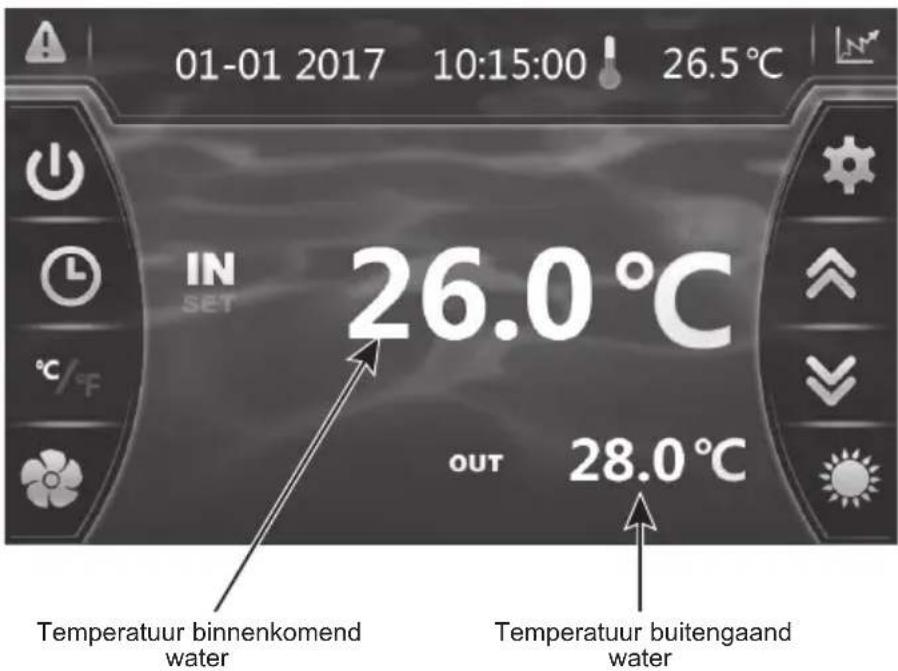

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C Temperatuur binnenkomend water Temperatuur buitengaand water

Opmerking : De opening van de bypassklep zorgt voor een lager waterdebiet. De sluiting van de bypassklep zorgt voor een hoger waterdebiet.

4. GEBRUIKERSINTERFACE

4.1 Algemene voorstelling

De warmtepomp is uitgerust met een digitaal besturingspanneel met touchscreen, elektrisch aangesloten en voorgeïnstalleerd in verwarmingsmodus.

21345 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

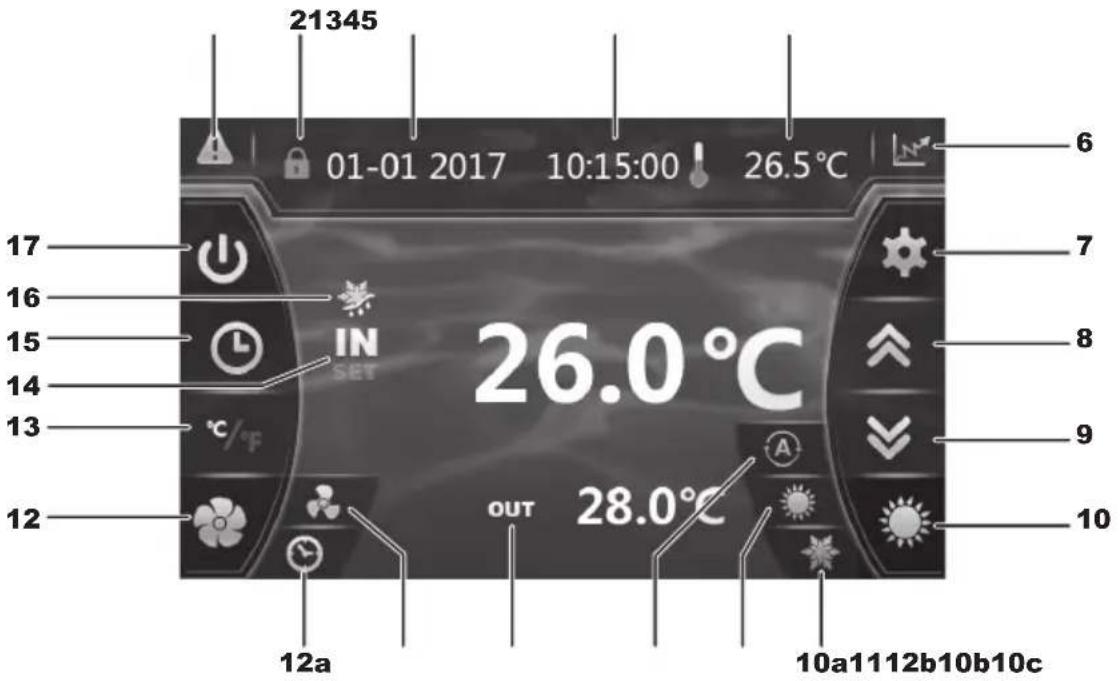

Legende

1 A	[kCWS]	(rood knipperend)
2 S		'm vergrendeld
3 D		n
4 Ti
5 Bi		ntemperatuur

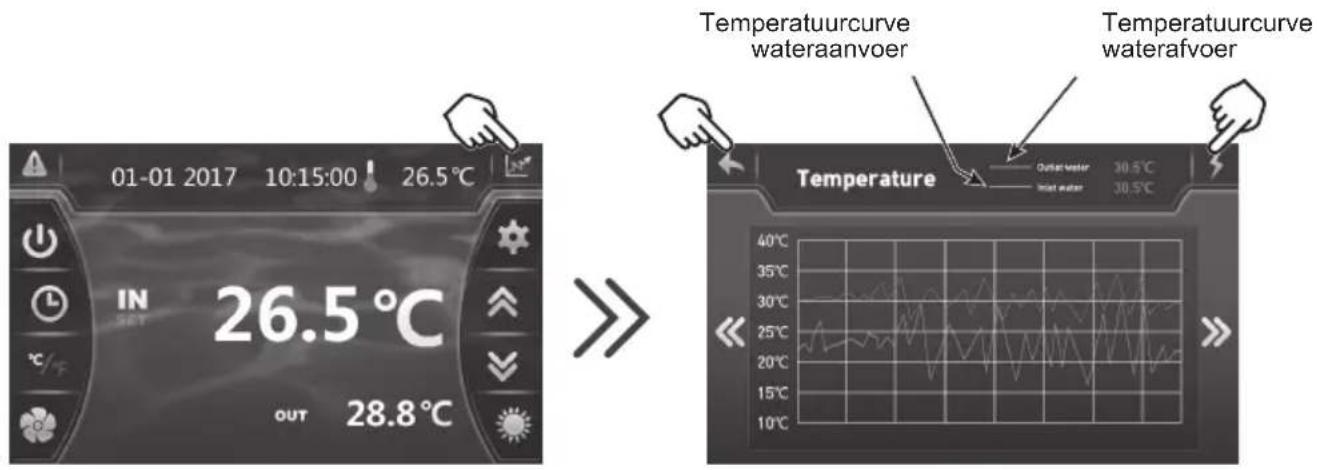

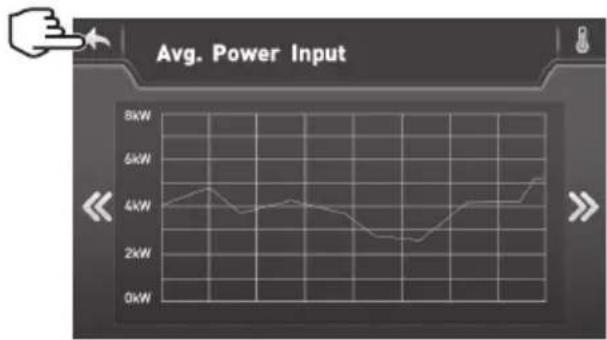

6		Registratiebasis(watertemperatuur en geabsorbeerd vermogen)
7		Lezen en opslaan instellingen
8		Schuifbalk bovenaan / Verhogen
9		Schuifbalk onderaan / Verlagen
10		Selectie van de werkingsmodus
10a		elingsmodus

10b		armingsmodus
10c		matische modus
11 T		eratuur waterafvoer
12 S		tie stille modus
12a		ling timer stille modus
12b		Verklikkerlampje stille modus en activering
13 C		ersie °C/°F
14 T		eratuur wateraanvoer
15		Instelling datum en tijd Timer ON/OFF
16 M		s de-icing
17 S		Stop

4. GEBRUIKERSINTERFACE (vervolg)

Modus OFF

Wanneer de warmtepomp in slaapstand staat (Modus OFF), de knop grijs.

Modus ON

Wanneer de warmtepomp in werking of in gebruik is (Modus ON), de knop licht groen op.

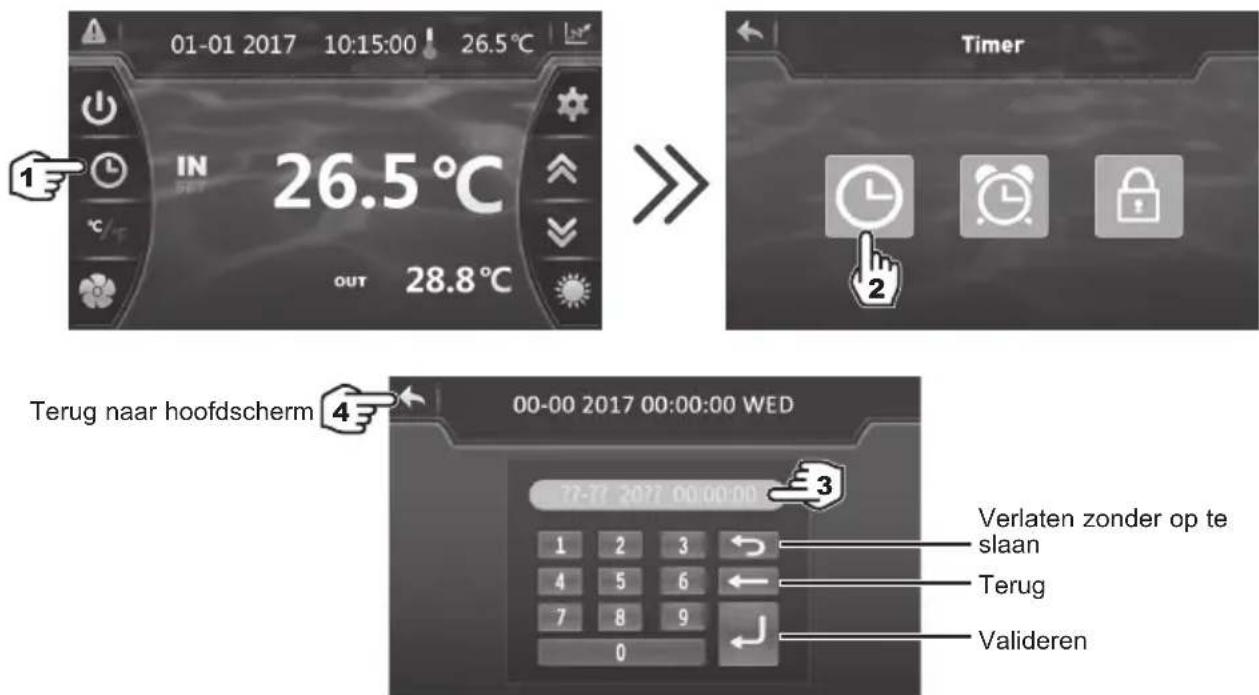

4.2 Instelling Datum en Tijd

Alle velden invoeren (Dag/Maand/Jaar, Uur/Minuut/Seconde voordat u valideert, indien u dit niet doet worden de wijzigingen niet opgeslagen.

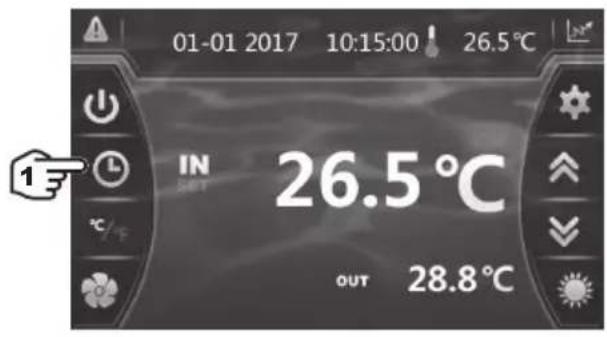

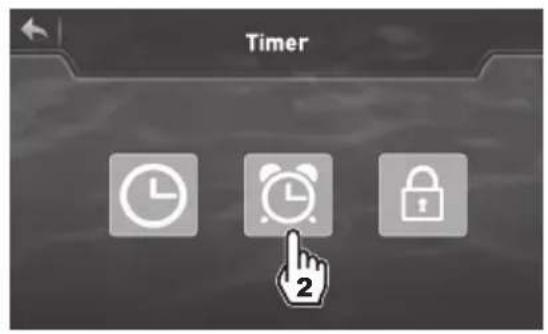

4.3 De Timer instellen

De instellingen van deze functie zijn noodzakelijk zodra u uw warmtepomp binnen een kortere termijn dan vastgelegd door de filterklok wilt gebruiken. Op die manier kunt u een uitgestelde start en een vroegtijdige uitschakeling programmeren of eenvoudigweg een periode waarin de pomp niet gebruikt mag worden.

U kunt 1 Timer Start en 1 Timer Stop programmeren.

4. GEBRUIKERSINTERFACE (vervolg)

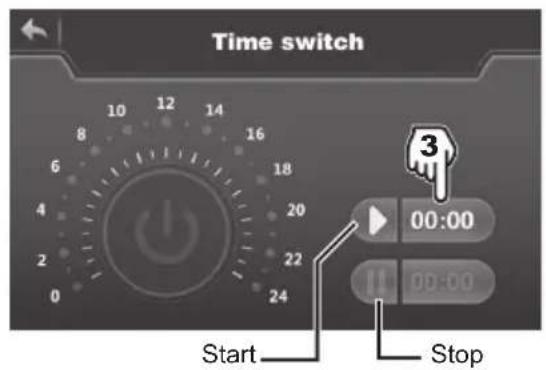

01-01 2017 10:15:00 26.5°C IN OUT 26.5°C OUT 28.8°C

Timer 2

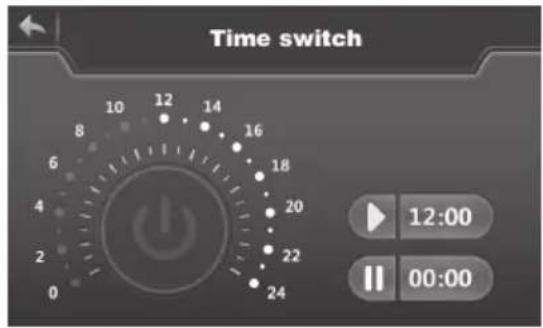

Time switch Start Stop

Time switch 12 1 2 3 5 6 8 9 0 12:00 00:00 (Valideren)

Time switch 12:00 00:00

(Activeren)

Time switch 12:00 00:00

Helder blauw = Geactiveerd

Grijs = gedeactiveerd

Het instellingsinterval is van «van uur tot uur».

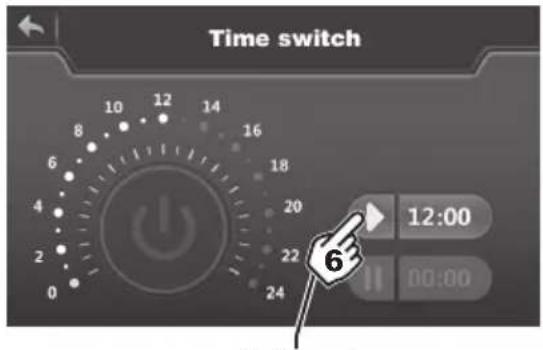

• Als de starttijd is ingesteld, op drukken (stap 6) om de Timer te activeren. Het symbool en de tijd worden helder blauw weergegeven.
• De stappen 3 tot 6 opnieuw uitvoeren om de eindtijd in te stellen en te activeren ( ).
• Als het instellen is afgerond, worden de werking van de warmtepomp helder groen en het eindtijdvak helder geel weergegeven.
• Druk 2 keer op om terug te gaan naar het hoofdscherm.

4. GEBRUIKERSINTERFACE (vervolg)

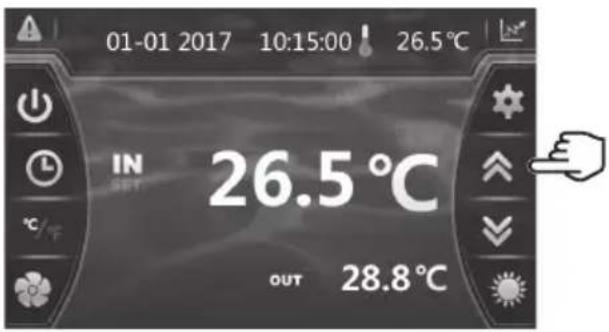

4.4 Instelbereik en visualisatie van de gewenste waarde

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

Druk op de knop om de instructies weer te geven, en druk vervolgens op of om de gewenste instructie te kiezen.

Valideren door op te drukken, het hoofdscherm verschijnt automatisch,

De waarde kan tot op 0.5°C nauwkeurig ingesteld worden.

Het is aangewezen nooit de 30°C te overschrijden om te vermijden dat de liners verkleuren.

4. GEBRUIKERSINTERFACE (vervolg)

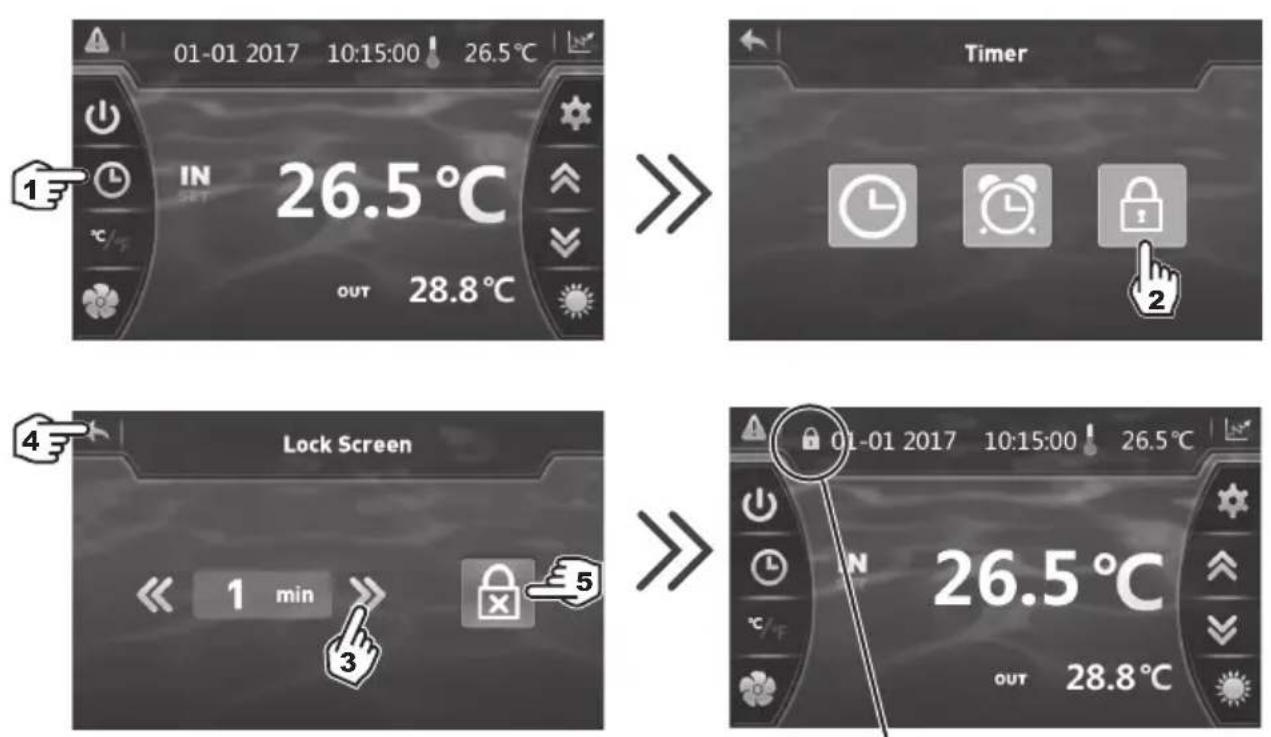

4.5 Het touchscreen vergrendelen en ontgrendelen.

Het controlescherm vergrendelt automatisch na een minuut (standaard instelling).

De tijd voordat het scherm automatisch vergrendelt, kan worden ingesteld tussen 1 en 10 minuten of deze functie kan volledig worden geannuleerd.

Automatische vergrendeling geactiveerd

3) Automatische vergrendeling geactiveerd
4) Druk 2 keer op om terug te gaan naar het hoofdscherm.
5) Om het scherm te ontgrendelen, (ongeacht waar) gedurende 2 sec op het scherm drukken.

Om het scherm te ontgrendelen, (ongeacht waar) gedurende 2 sec op het scherm drukken. Voer de code "22" in en valideer door te drukken op EN

4. GEBRUIKERSINTERFACE (vervolg)

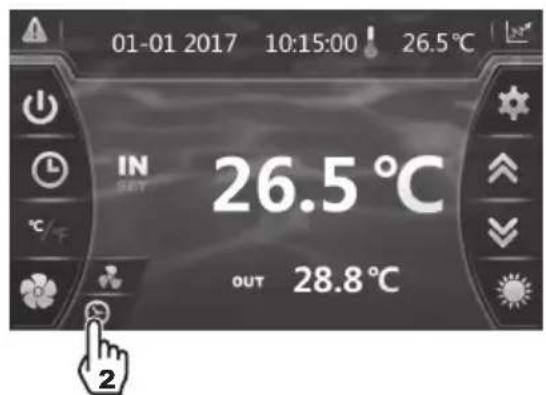

4.6 Instellen van de SILENCE functie

In de stille modus werkt de warmtepomp in de economische modus en heel stil als de verwarmingsbehoefte laag is (handhaven van de temperatuur van het bassin of indien een ultrastille werking nodig is).

Deze functie kan zowel handmatig als met behulp van een timer geactiveerd/ gedeactiveerd worden.

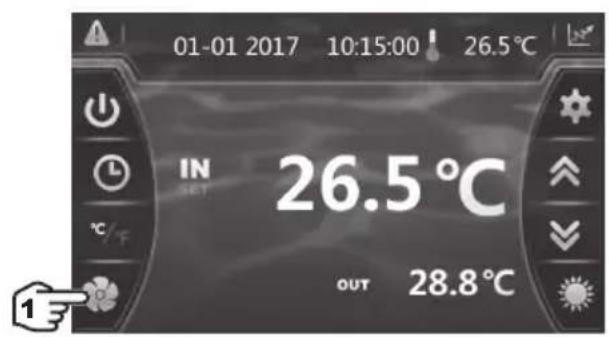

Handmatige activering

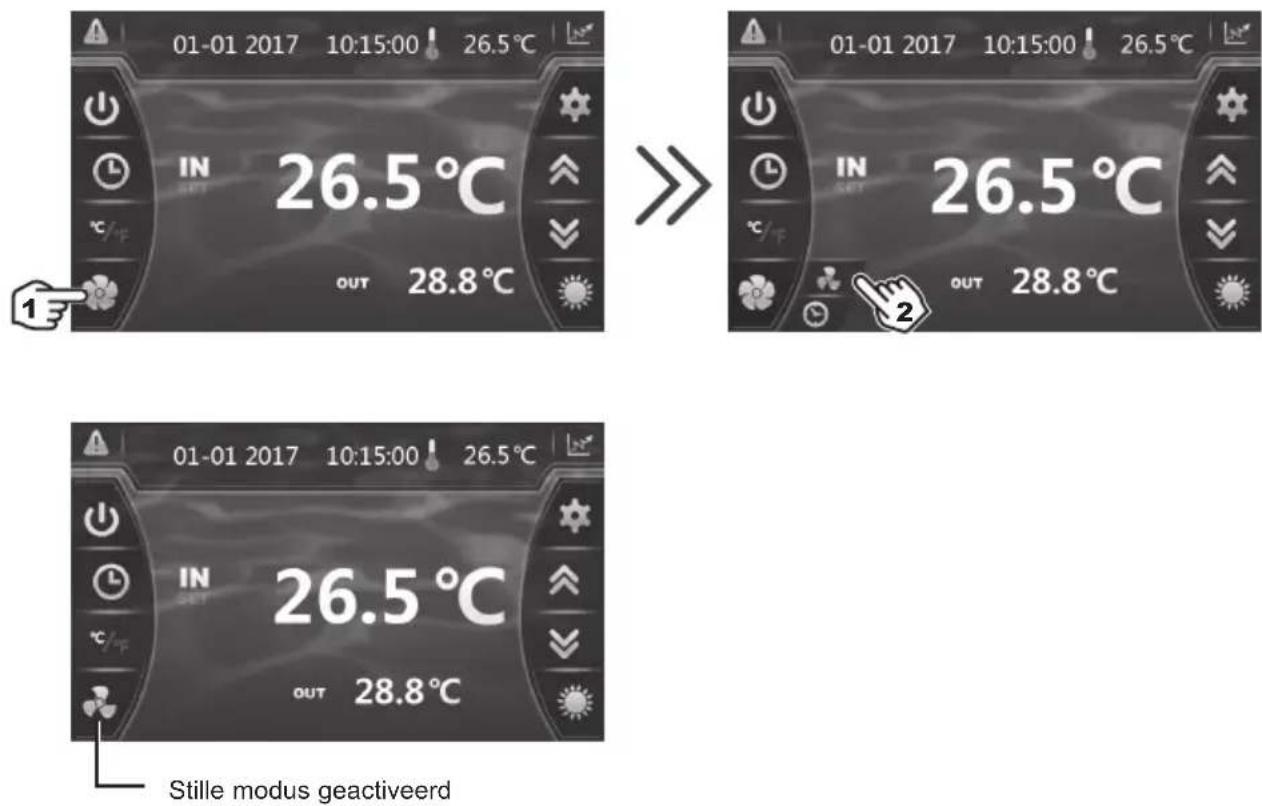

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C → 01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Stille modus geactiveerd

4. GEBRUIKERSINTERFACE (vervolg)

Instelling van de Timer

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C 28.8 °C

01-01 2017 10:15:00 ! 26.5°C IN SET 26.5 °C OUT 28.8 °C

4. GEBRUIKERSINTERFACE (vervolg)

Instelling van de Timer (vervolg)

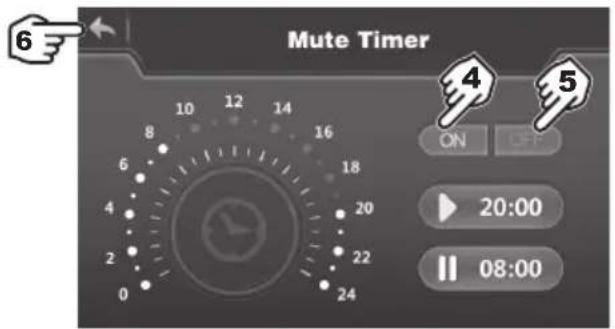

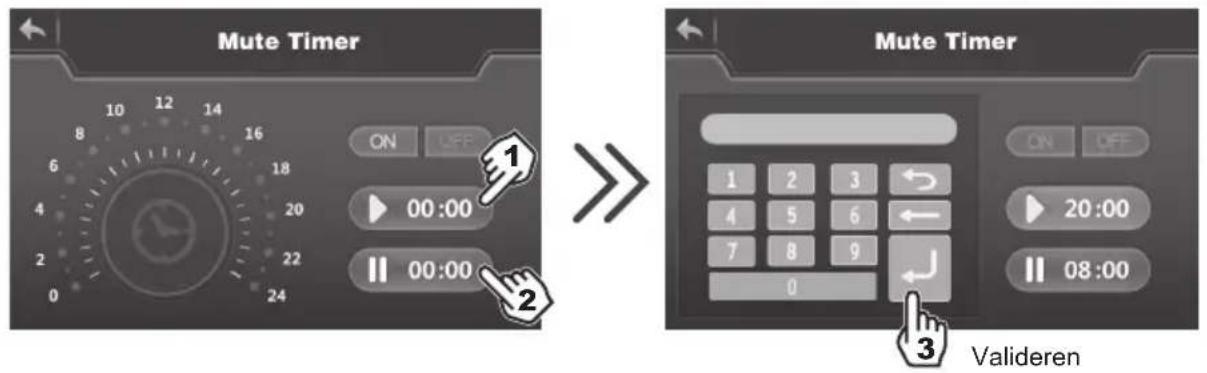

Mute Timer ON OFF 1 00:00 22 00:00 24 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 08:00 Valideren

1) Starttijd, invoer en validering.
2) Eindtijd, invoer en validering.
3) Valideren.

Mute Timer 6 10 12 14 8 16 6 18 4 20 2 22 0 24 ON ON 20:00 08:00

4) Activering.
5) Deactivering.
6) Terug naar hoofdscherm,

Het instellingsinterval is van «van uur tot uur».

Als de Timer is geactiveerd, is deze 7 dagen per week actief.

5.1 Onderhoud

1 keer per jaar moeten er onderhoudswerken plaatsvinden om de levensduur en een goede werking van de warmtepomp te kunnen garanderen.

• Poets de verdamper met een zachte borstel, een luchtstraal of met waterOpgelet, gebruik nooit een hogedrukreiniger).
• Controleer of de condensaten goed afgevoerd worden.
• Controleer of de elektrische en hydraulische aansluitingen goed afsluiten.
• Controleer de hydraulische dichting van de condensor.
• De waterdichtheid van het koelcircuit door een erkende professional laten controleren met een lekdetector.

Voor ieder onderhoud moet de warmtepomp ontkoppeld worden van elke elektrische bron. Onderhoud mag enkel door een gekwalificeerde en bevoegde installateur gebeuren die gewend is met koelmiddelen om te gaan.

5.2 Overwintering

• Zet de warmtepomp in Modus "OFF".
• Ontkoppel de voeding van de warmtepomp.
• Maak de condensor leeg met behulp van de aflaatopening om schade te vermijden. (belangrijk risico bij bevriezing).
• Sluit de "by-pass"-klep af en schroef de aansluitingen op de in-/uitlaat los.
• Voer het resterende water in de condensor door middel van een luchtpistool af.
• Sluit de watertoevoer en -afvoer van de warmtepomp af om te vermijden dat vreemde voorwerpen binnendringen.
• Bedek de warmtepomp met de meegeleverde overwinteringshoes.

Eender welke schade veroorzaakt door een slechte overwintering, zorgt ervoor dat de garantie geannuleerd wordt.

6. BIJLAGEN

6.1 Elektrische schema's

ENPI4M

Algemene voeding 220-240V~ / 50Hz RED L BLU N Y/G 1 2 K2 L N 1 2 CN15 LEV1 A B RS485 OVT CT(EL) SUT(GEN) EEV IT(BLU) CN29 HP CN30 LP CN31 CN11 FOUR CN18 EMV CN24 LEV2 CN21 RES1 CN7 OAT CN5 OPT CN99 PL CN66 RY CN13 HEAT CN96 DCFAN ON97 FM OT (RED) ET(GRY) AT(WHT) reactor P13I P14I RED BRN BLU WiFi Controller SPS CN2 CN1

OPMERKINGEN

AT : LUCHTTEMPERATUURSENSOR

6. BIJLAGEN (vervolg)

ENPI6M

2AC32I12WO1 ALGEMENE VOEDING 220-240V~ / 50Hz RED L BLU N YGG L N 1 2 K2 HP EP IT(BLU) 3K FS IP GRN CN21 RES1 SUT(GRN) CN29 OVT CT(YE) CN30 HP CN31 LP CN13 HEAT PS (SUT) A B RS485 CN22 RES2 CN7 OAT CN8 OPT CN99 PL CN12 PH A B RS485 CN22 RES2 CN9 OHT OT(RED) EN ET(GRY) CN15 LEV1 CN24 LEV2 5 EEV DCFAN CN97 FM reactor P13L P14L SPS CN2 CN1 BRN FLU KN2 4V CN18 EMV CN66 RY CN11 FOUR CN96 POWER ACI ACN FILTER L N1 L1 N1

OPMERKINGEN

AT : LUCHTTEMPERATUURSENSOR

6. BIJLAGEN (vervolg)

6.2 Aansluitingen prioriteit verwarming eenfasepomp

230 V~ N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 230V/45-60 Hz 16(4) 250- R 3d Made in Germany OVE 4 5 6 7 1 2 3 8 4 5 6 7 1 2 3 8 4 5 6 7 1 2 3 8 Voltvrij contact max 16 A K2 = = = = L N ⊕ 1 2 Algemene voeding 230V~ / 50Hz N L Eenfasepomp

De zuilen 1-2 leveren een spanningvrij contact, zonder polariteit 230 V\~ / 50 Hz.

Sluit de zuilen 1 en 2 met kabels aan zoals op het schema hierboven is aangegeven zodat de werking van de filterpomp wordt ingesteld op een cyclus van 2 minuten per uur als de temperatuur van het bassin lager is dan aanbevolen.

De voeding van de filterpomp nooit direct sluiten op de zuilen 1 en 2.

Opzettelijk leeg gelaten pagina

6. BIJLAGEN (vervolg)

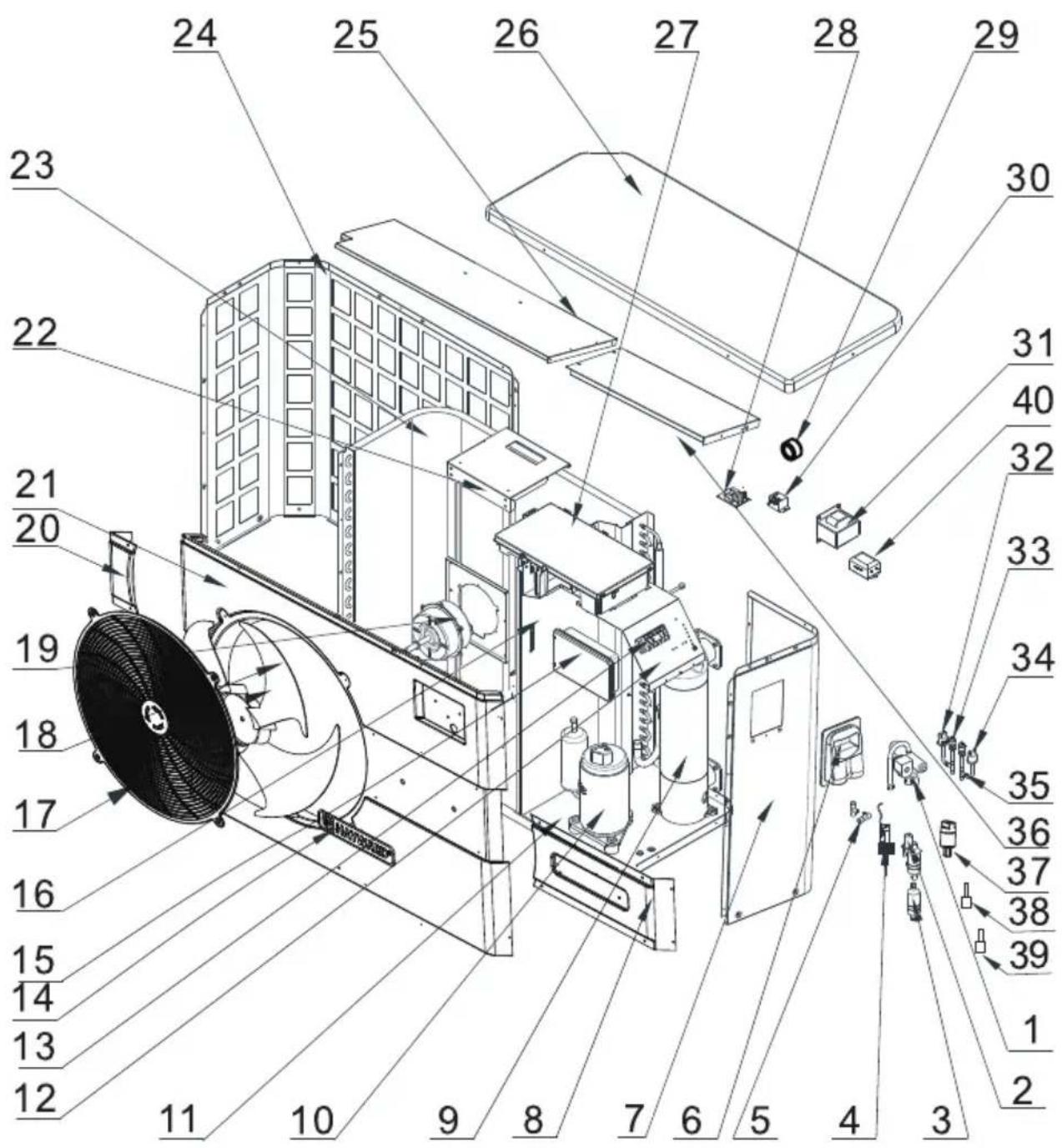

6.3 Opengewerkte tekeningen en onderdelen

ENPI4M / ENPI6M

6. BIJLAGEN (vervolg)

ENPI4M / ENPI6M

Nr.	Omschrijving Ref. ENPI4M ENPI6M
1	4-wegskraan HWX20041437		√	√
2	Elektronisch reduceerventiel	HWX81000015	√	n/a
		HWX81000016 n/a		√
3	Filter ø9.7-ø9.7 (∅28) HWX20041444		√	√
4	Detector waterdebiet HWX83000012		√	√
5	T-schakelaar ø9.52-2 x ø6.5(T) x 1.0 HWX304030000002		√	√
6	Elektrische toegangsopening HWX320922029		√	√
7	Rechterpaneel HWX80700455		√	√
8	Decoratief paneel rechts HWX80900089		√	√
9	Titaancondensor/pvc	HWX80600074	√	n/a
		HWX80600096 n/a		√
10	Compressor	HWX20000110448	√	n/a
		HWX80100003 n/a		√
11	/	/	/	/
12	/	/	/	/
13	Aansluitblok L-N-GND -5 aansluitingen 4mm ^2	HWX40003901	√	√
14	Logo HAYWARD	HWX20000230596	√	√
15	Tactiel kleurenscherm	HWX95005310612	√	√
16	/	/	/	/
17	Beschermingsrooster ventilator	HWX20000220169	√	√
18	Ventilatorblad	HWX20000270004	√	√
19	Motor ventilator DC	HWX20000330132	√	√
20	Decoratief paneel links	HWX80900088	√	√
21	Paneel Voor	HWX80900087	√	√
22	Motorsteun	HWX80700248	√	√
23	Verdamper met lamellen	HWX80600044	√	n/a
		HWX80600100 n/a		√
24	Linkerpaneel HWX80700455		√	√
25	/	/	/	/
26	Paneel bovenaan	HWX301090200806	√	√
27	Elektronische driver-kaart	HWX82300008	√	n/a
		HWX82300007 n/a		√
28	Transformer 230V~/12VDC	HWX82600008	√	√
29	/	/	/	/
30	Relais K2	HWX20000360297	√	√
31	Spoel 20A 50Hz 5mH	HWX82500005	√	√
32	Drukregelaar lage druk NO 0.30MPa/0.15MPa	HWX20000360157	√	√
33	Drukafsluiter 40mm 1/2"	HWX20000140150	√	√
34	Drukregelaar hoge druk NC 3.2MPa/4.4MPa	HWX20013605	√	√
35	T-schakelaar ø6.5-2 x ø6.5(T) x 0.75T2M	HWX20001460	√	√
36	/	/	/	/
37	Druksensor	HWX20000360123	√	√
38	Compressor ontlading sonde 50 kΩ-660mm	HWX83000026	√	√
39	Luchttemperatuursonde 5k-350mm	HWX83000049	√	√
	Waterafvoer sonde 5k-410mm	HWX83000050	√	√
	Sensor voor binnenkomend water 5k-850mm	HWX83000052	√	√
	Aspiratiesonde compressor 5k-560mm	HWX83000044	√	√
	Ontdooisensor 5k-680mm	HWX83000051	√	√
40	EMC filter	HWX20003257 n/a		√

6. BIJLAGEN (vervolg)

6.4 Gids voor het probleemoplossing

Sommige handelingen mogen enkel door een bevoegd technieker uitgevoerd worden.

In geval van een defect van de warmtepomp, verschijnt het rood knipperende symbool in de linkerhoek van het scherm.

Op het symbool ⚠drukken om naar de foutenlijst te gaan.

In geval van een defect, worden de volgende indicaties op het scherm weergegeven:

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Foutcodes Omschrijving Datum en tijd van verschijning

Nadat het probleem is opgelost, wordt de fout automatisch afgewerkt, de driehoek wordt grijs.

Om de foutenlijst te wissen, op drukken en terug gaan naar het vorige scherm door op te drukken.

6. BIJLAGEN (vervolg)

Probleem	Foutcodes	Omschrijving Oplossing
Inlaat watertemperatuur sensor fout P01	De sensor is open of in kortsluiting		Controleer de CN21/RES1-connector op de printplaat en verleng of vervang de sensor.
Uitlaat watertemperatuur sensor fout P02			Controleer de N22/RES2-connector op de printplaat en verleng of vervang de sensor.
Omgevingstemperatuursensor fout P04			Controleer de CN12/PH-connector op de printplaat en verleng of vervang de sensor.
Ontdooisensor fout P05			Controleer de CN8/OPT-connector op de printplaat en verleng of vervang de sensor.
Defect aspiratiesonde compressor P07			Controleer de CN7/OAT-connector op de printplaat en verleng of vervang de sensor.
Defect aanzuigsonde Compressor P081			Controleer de CN9/OHT-connector op de printplaat en verleng of vervang de sensor.
Overdrukbescherming E01 De sensor is open of in kortsluiting			Controleer de CN30 / HP-connector op het bord of vervang de sensor
			Waterdebiet controleren
			Waterdebietdetector controleren
			Opening van de kleppen controleren
			Bypass controleren
			De verdamper op vervuiling controleren
			Te hoge watertemperatuur
			Probleem met niet-condenseerbare stoffen, verwijder vloeistof en lucht uit het koelcircuit
			Te veel vloeistof aanwezig, verwijder de vloeistof in een fles
Onderdrukbescherming E02 De sensor is open of in kortsluiting			De AI/DI03 aansluiting op de kaart controleren of de sensor vervangen
			Controleer de lagedrukregelaar en de druk van het koelcircuit om na te gaan of er een lek is.
			Te laag luchtdebiet, de rotatiesnelheid van de ventilator controleren
			De verdamper op vervuiling controleren
Debietmeter fout E03 De sensor is open of in kortsluiting			De AI/DI02 aansluiting op de kaart controleren of de sensor vervangen
			Te weinig water, de werking van de filterpomp controleren
			Opening van de stopkleppen controleren
			Bypass controleren

6. BIJLAGEN (vervolg)

Probleem	Foutcodes	Omschrijving Oplossing
Temperatuurverschil tussen Aanvoer/Afvoer > 13°C	E06 Alleen in Koude modus toepasbaar		Te weinig water, de werking van de filterpomp controleren
			Opening van de stopkleppen controleren
			Bypass controleren
Antivriesbescherming Koude Modus E07	Temperatuur waterafvoer < 4°C		De warmtepomp stoppen, de condensor leegmaken, risico op bevriezing
Debietmeter fout E08		Geen communicatie tussen de elektronische kaart en de gebruikersinterface	Aansluitingen en connectoren controleren - zie elektrisch schema
Antivriesbescherming van niveau 1 E19		< 2°C Watertemperatuur < 4° en luchttemperatuur < 0°	Schakel de warmtepomp uit, maak de condensor leeg om bevriezing te voorkomen, de pomp start standaard de filterpomp om bevriezing te voorkomen
Antivriesbescherming van niveau 2 E29		Watertemperatuur < 2° en luchttemperatuur < 0°	Schakel de warmtepomp uit, maak de condensor leeg om bevriezing te voorkomen, de pomp start standaard de filterpomp en de warmtepomp om bevriezing te voorkomen.
Fout in de ventilatormotor F031 Motor	geblokkeerd of verbinding mislukt		Controleer de vrije rotatie; controleer het CN97/DCFan-aansluitsysteem; vervang de motor.
Fout in de ventilatormotor F051 Verbindingsfout			DCFAN/CN97-aansluiting controleren; motor vervangen
Buitentemperatuur te laag TP Bedrijfslimiet bereikt Warmtepomp uitschakelen
Defect druksensor PP De sensor is open of in kortsluiting			De aansluitingen controleren (zie elektrisch schema)

6. BIJLAGEN (vervolg)

6.5 Registratiebasis

Druk op het hoofdscherm op 100 naar de gegevenshistoriek van de temperaturen van de wateraanvoer en -afvoer te gaan.

Deze gegevens zijn 60 dagen beschikbaar.

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Temperatuurcurve wateraanvoer Temperatuurcurve waterafvoer Temperature Outwater 30.5°C Inset water 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C

Druk op om naar het gemiddeld verbruikte elektriciteitsvermogen te gaan.

Druk op om terug te gaan naar het vorige scherm.

6. BIJLAGEN (vervolg)

6.6 Garantie

GARANTIEVOORWAARDEN

Alle HAYWARD-producten vallen onder garantie in geval van fabrieks- of materiaalfouten gedurende twee jaar vanaf de aankoopdatum. Elke garantieaanvraag moet samen met een aankoopbewijs met datum ingediend worden. Wij dringen er dus op aan dat u uw factuur bewaart. De HAYWARD-garantie is beperkt tot reparatie of vervanging, bepaald door HAYWARD, van de defecte toestellen zolang ze op een normale wijze en volgens de voorschriften die in de handleiding vermeld, gebruikt zijn, het apparaat niet aangepast is en enkel gebruikt is in met HAYWARD componenten en onderdelen. Schade veroorzaakt door vrieskou en chemische agensen vallen niet onder garantie. Alle andere kosten (transport, werkuren...) worden niet door de garantie gedekt.

HAYWARD kan niet verantwoordelijk gesteld worden voor eender welke directe of indirecte schade veroorzaakt tijdens de installatie, aansluiting of onjuist gebruik van een product.

Om een garantie aan te vragen en herstel of vervanging van een product te eisen, moet u zich tot uw verdeler wenden. Wij zullen geen enkele retour naar de fabriek aanvaarden zonder een vooraf bekomen schriftelijke goedkeuring. Slijtage valt niet onder garantie.

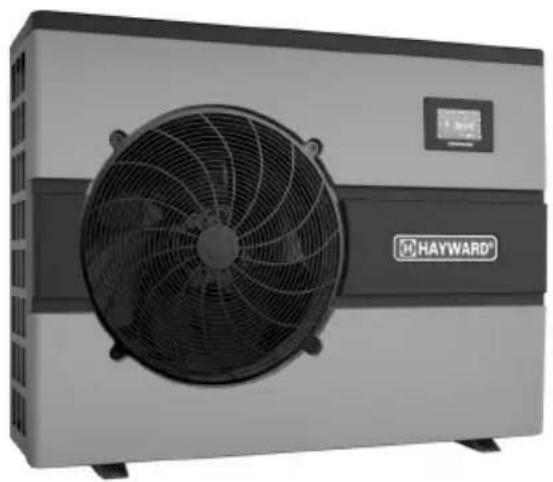

ENERGYLINE PRO iNVERTER

UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
