BEDIENUNGSANLEITUNG EnergyLine Pro Fi Heat HAYWARD

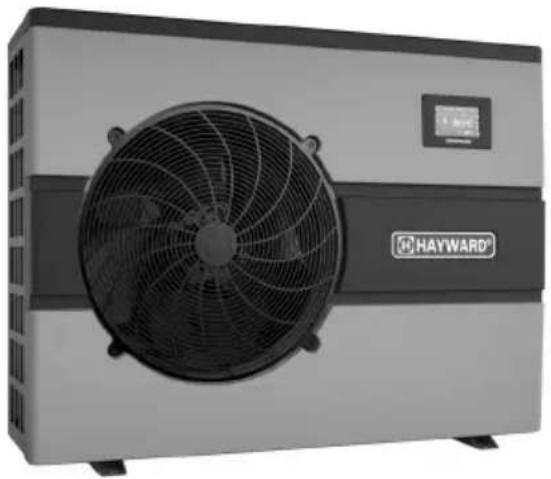

ENERGYLINE PRO INVERTER

POMPE A CHALEUR POUR PISCINE

SWIMMING POOL HEAT PUMP UNIT

UNIDAD DE BOMBA DE CALOR PARA PISCINAS

HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN

ZWEMBAD WARMTEPOMP

UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE

VARMEPUMPE TIL SV∅MMEBASSENG

Einbau- & Anleitungshandbuch

HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN

Einbau- & Anleitungshandbuch

1. VORWORT 1

2. TECHNISCHE EIGENSCHAFTEN 4

2.1 Technische Angaben zur Heizpumpenanlage 4
2.2 Betriebsbereich 5
2.3 Maße 6

3. INSTALLATION UND ANSCHLUSS 7

3.1 Schematische Darstellung 7
3.2 Heizpumpenanlage 7
3.3 Hydraulischer Anschluss 8
3.4 Elektrischer Anschluss 9
3.5 Erste Inbetriebnahme 10
3.6 Einstellung des Wasserdurchsatzes 12

4. BENUTZEROBERFLÄCHE 13

4.1 Allgemeine Darstellung 13

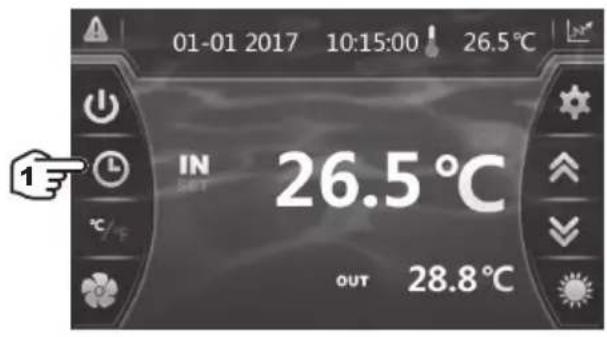

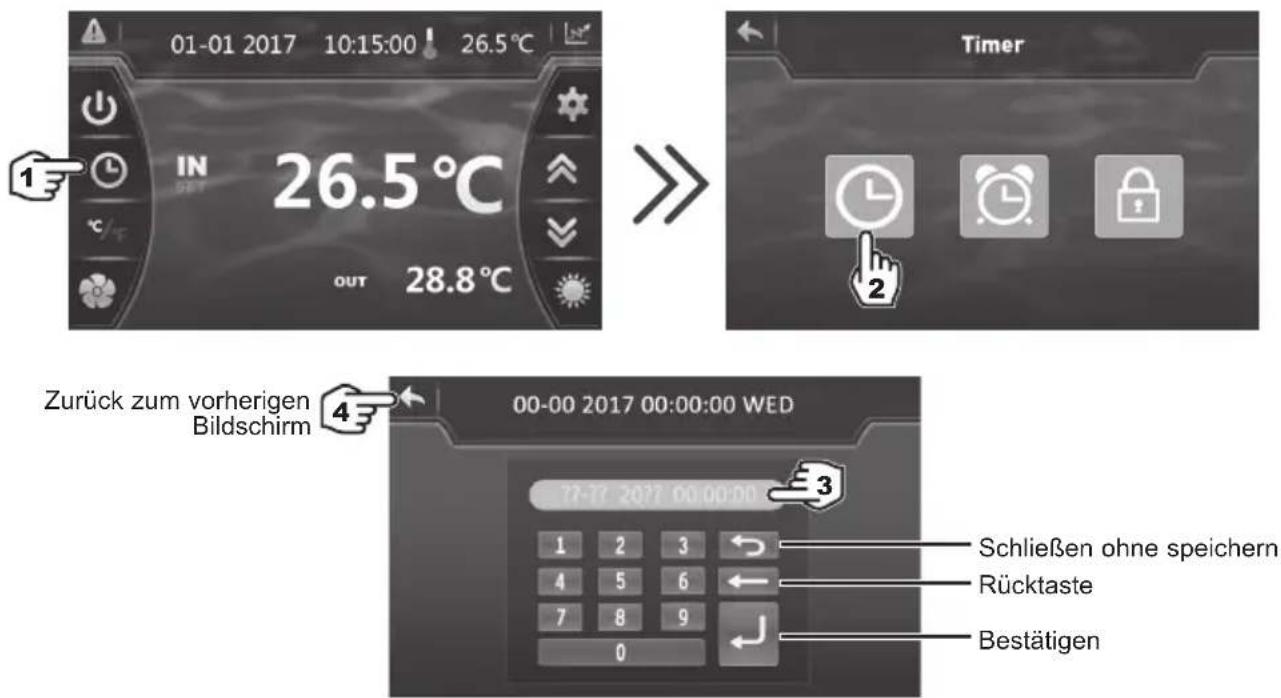

4.2 Einstellung Datum und Uhrzeit 14

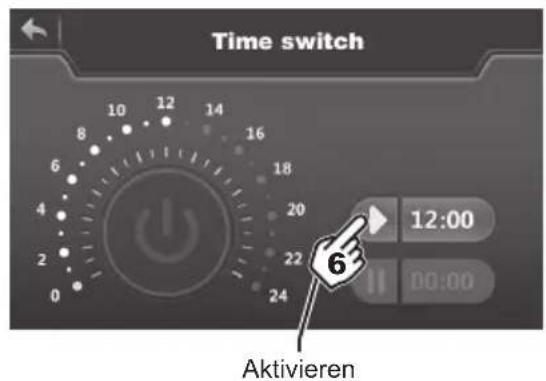

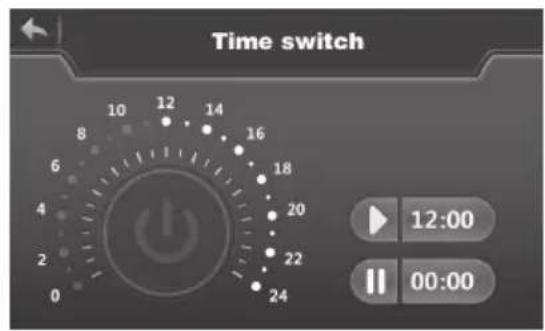

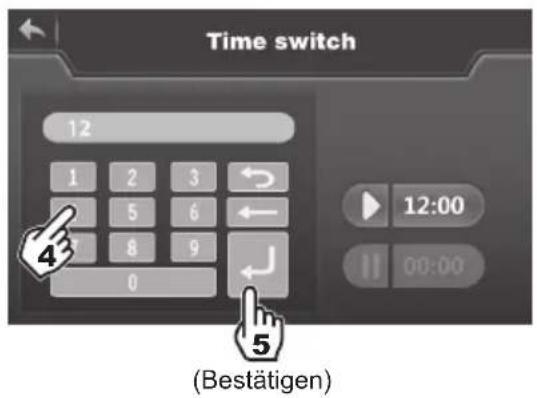

4.3 Einstellung der Timer-Funktion 14

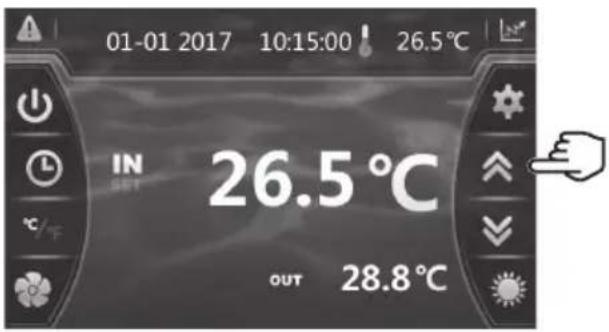

4.4 Einstellung und Anzeige des Sollwerts 16

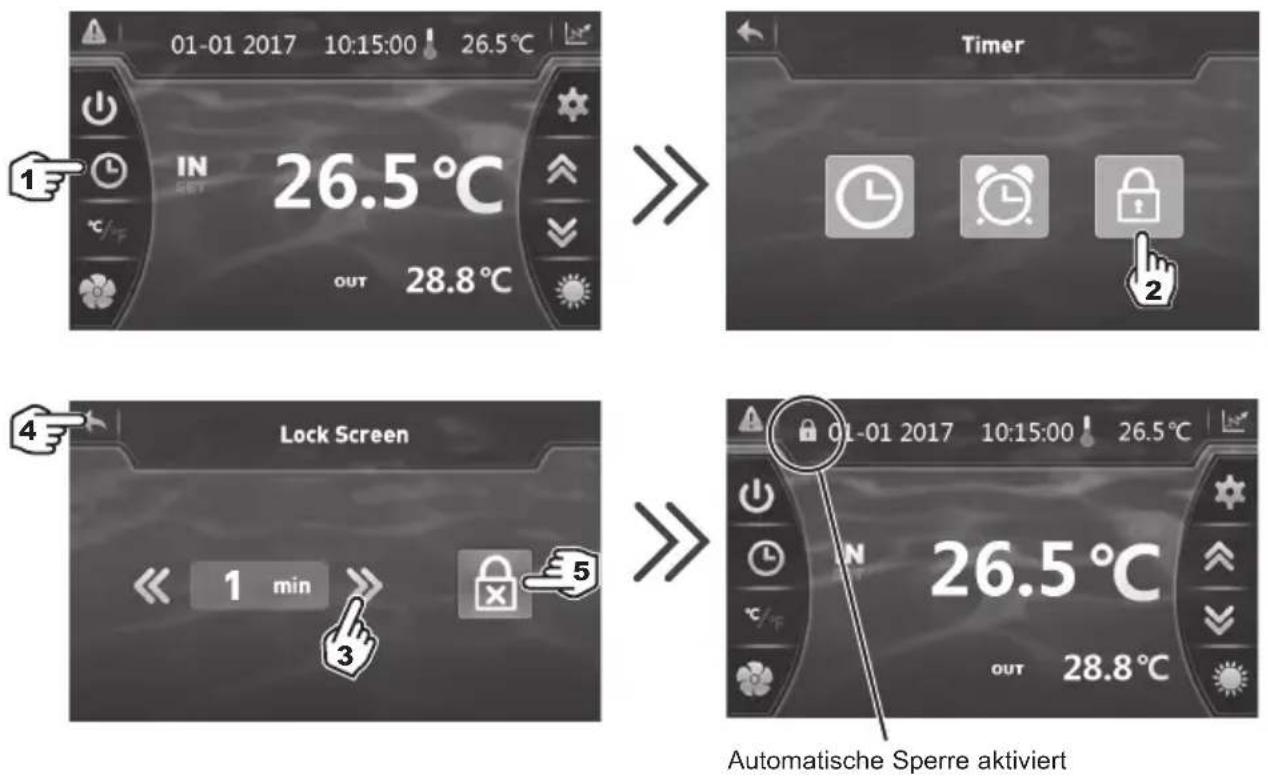

4.5 Sperren und Entsperren des Touchscreen. 17

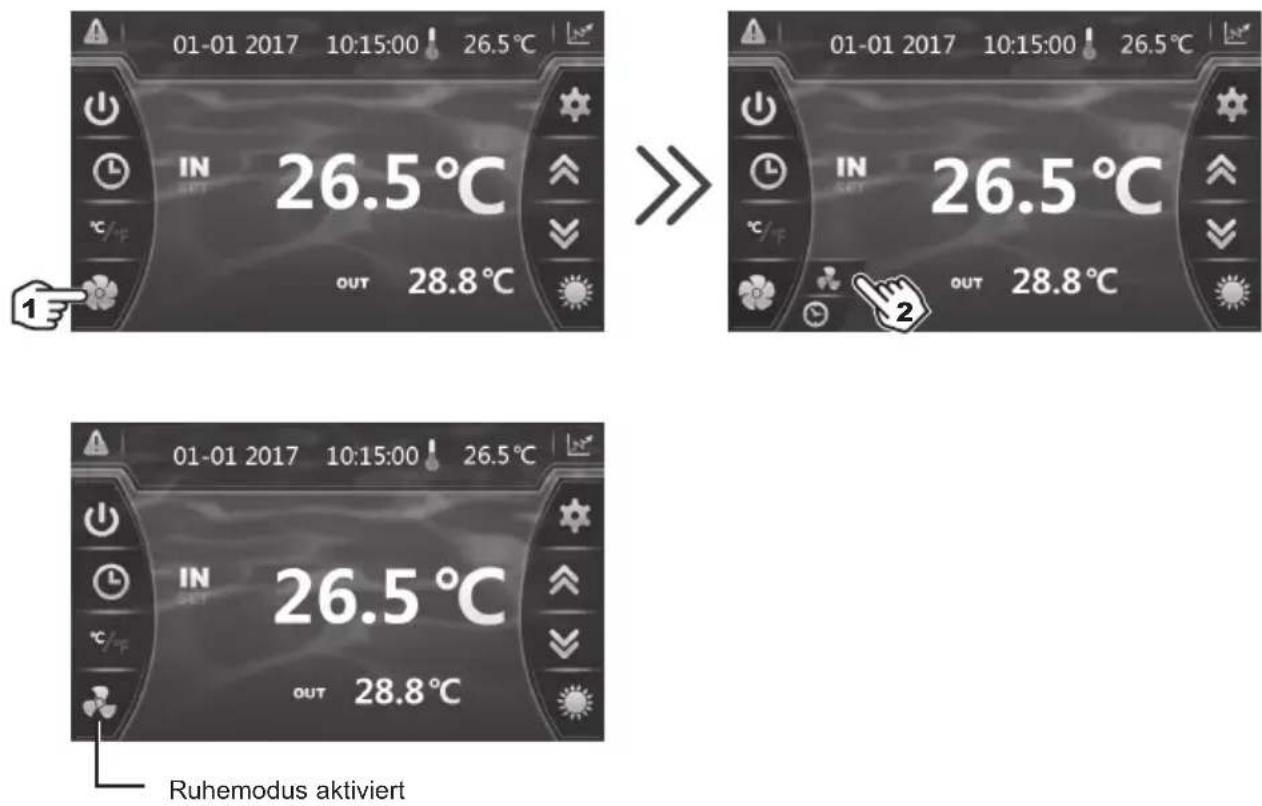

4.6 Activation et réglage du mode SILENCE 18

5. WARTUNG UND WINTERZEIT 21

5.1 Wartung 21
5.2 Winterzeit 21

6. ANHANG 22

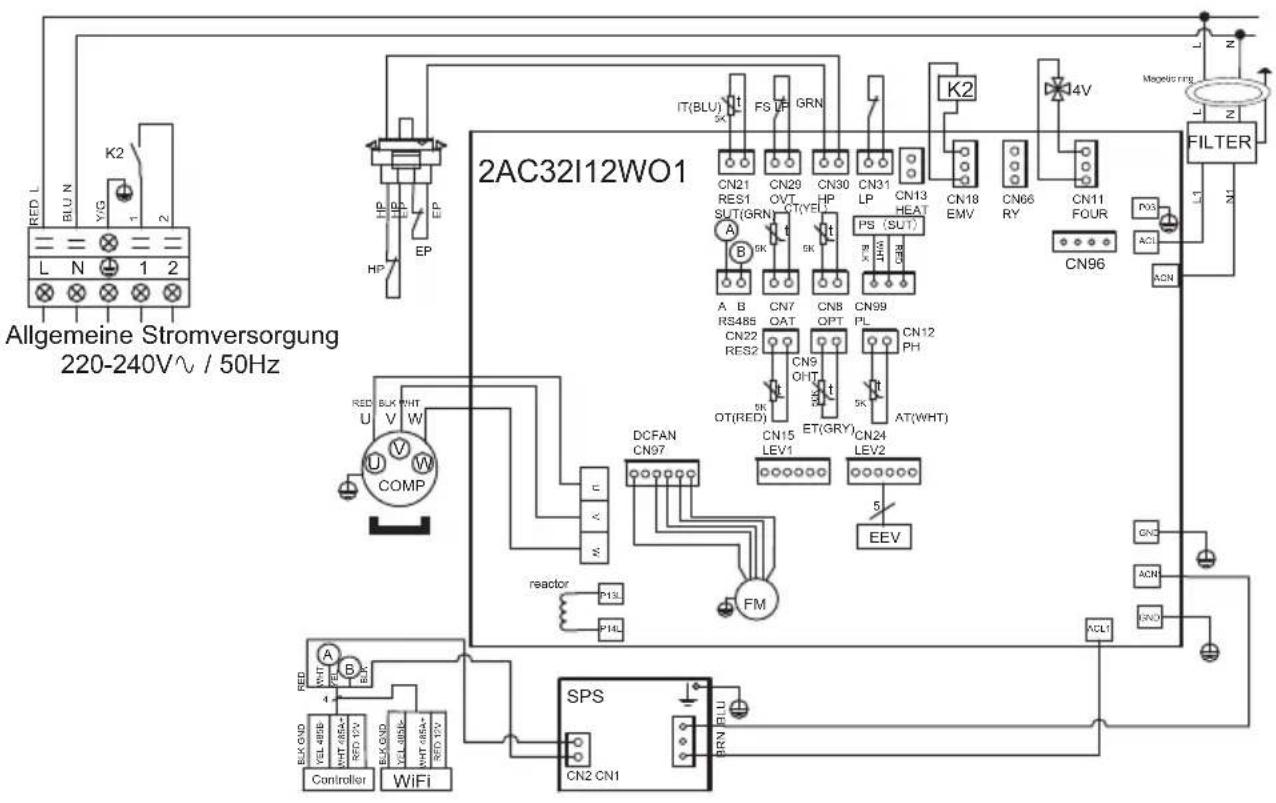

6.1 Stromtafel 22

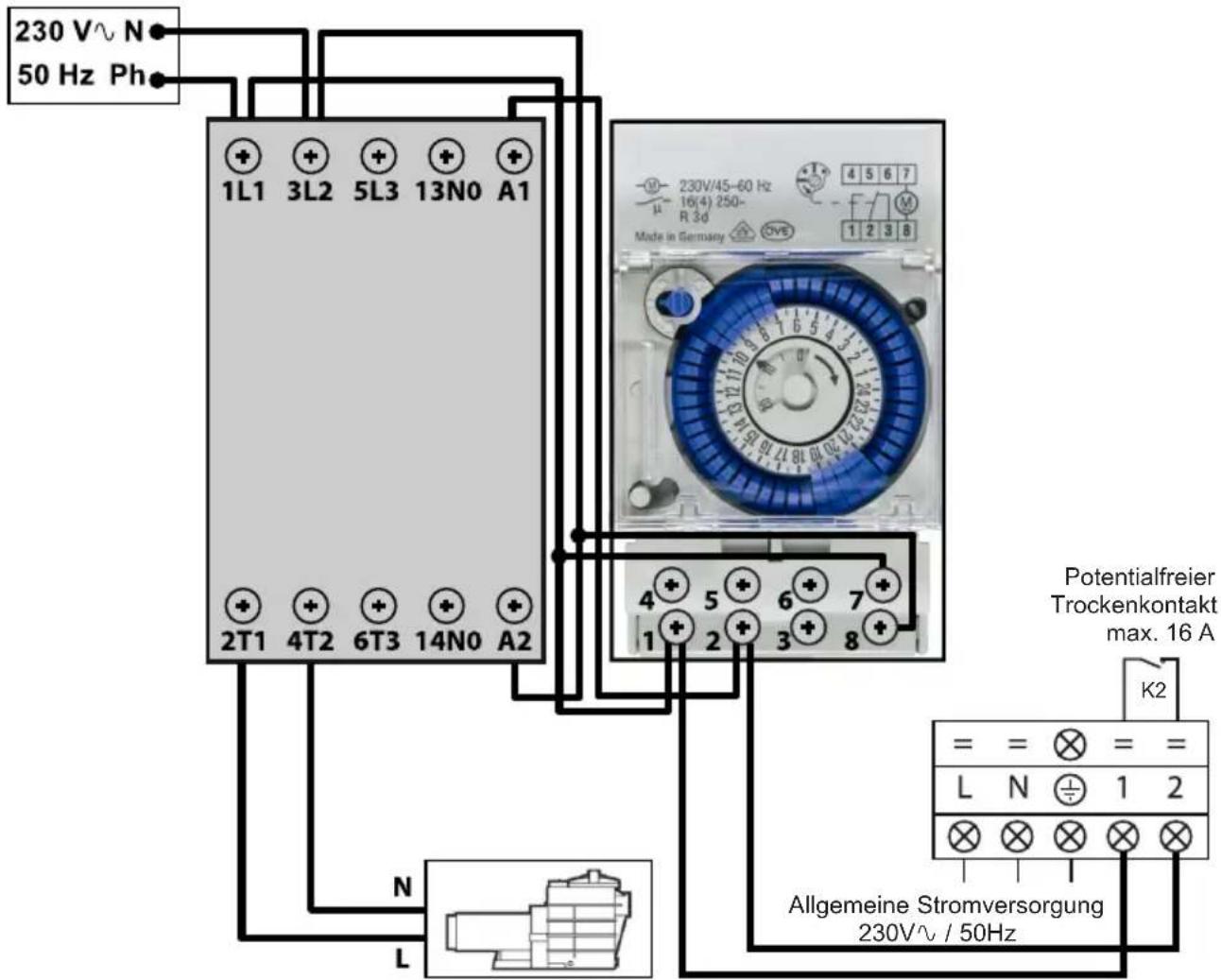

6.2 Vorrangige Heizanschlüsse einphasige Pumpe 24

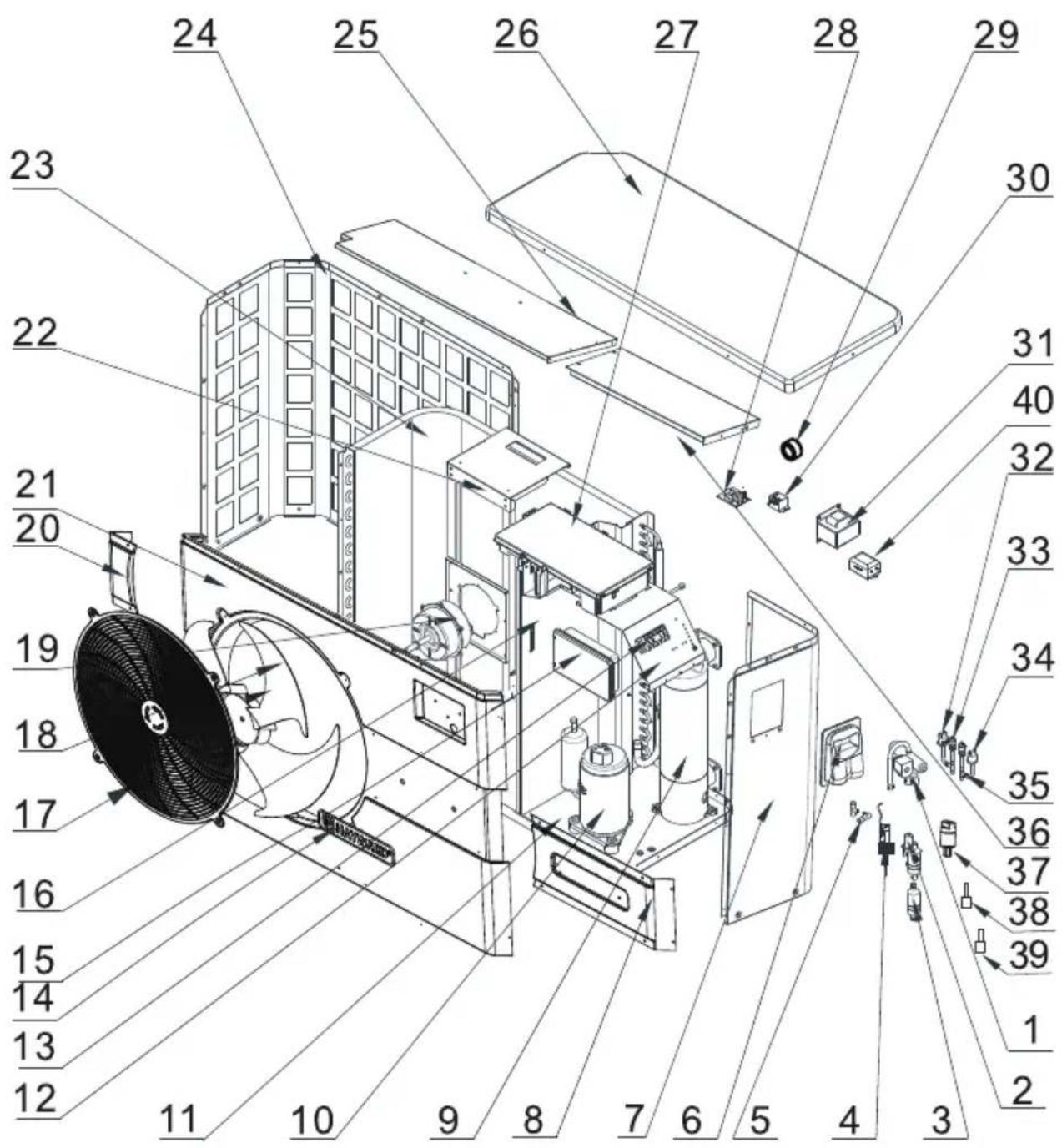

6.3 Explosionszeichnungen und Einzelteile 26

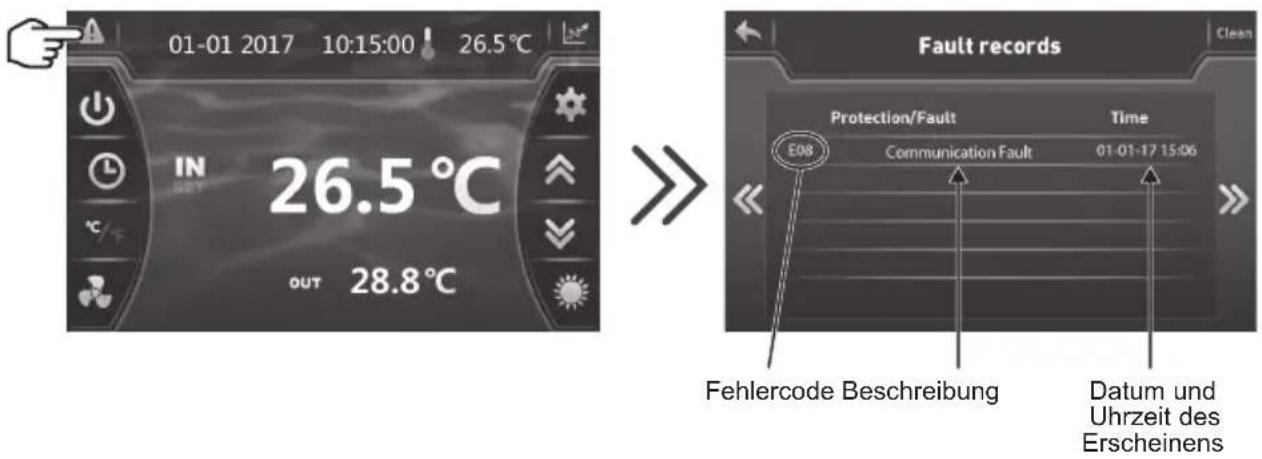

6.4 Anleitung zur Fehlerbehebung 28
6.5 Grundlage für die Erfassung 31
6.6 Garantie 32

Aufmerksam lesen und für einen späteren Gebrauch aufzubewahren.

Dieses Dokument ist dem Eigentümer des Schwimmbeckens zu übergeben und muss von diesem an einem sicheren Ort aufbewahrt werden.

1. VORWORT

Für den Erwerb dieser Hayward Schwimmbadwärmepumpe danken wir Ihnen. Die Hayward Wärmepumpe FULL INVERTER wurde gemäß strengen Fertigungsnormen konzipiert, um den geforderten Höchstqualitätsniveaus zu genügen.

Durch die Steuerlogik FULL INVERTER erreichte Anpassung von Leistung, Stromverbrauch und Geräuschpegel an den Heizbedarf Ihres Schwimmbades werden Ihnen die Hayward Wärmepumpen außergewöhnliche Leistungen während Ihrer gesamten Badesaison bieten.

Vor Benutzung des Geräts lesen Sie dieses Handbuch aufmerksam durch.

Die Hayward Wärmepumpen sind ausschließlich zum Heizen vom Schwimmbadwasser ausgelegt, verwenden Sie diese Geräte nicht für andere Zwecke.

Dieses Handbuch enthält alle benötigten Informationen hinsichtlich Installation, Behebung von Funktionsstörungen und Wartung.

Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät öffnen oder Wartungsarbeiten am Gerät durchführen. Der Produkthersteller haftet in keinem Fall für die Verletzung eines Benutzers oder die Beschädigung des Geräts, die aus Fehlern bei der Installation, der Pannenbehebung bzw. aus einer nicht erforderlichen Wartung ergeben. Die in diesem Handbuch enthaltenen Anweisungen müssen jederzeit unbedingt beachtet werden.

Jede nicht beachtetet Empfehlung führt zum Verlust der Garantie.

1. VORWORT (Fortsetzung)

Sicherheitsanweisungen

Dieses Gerät enthält R32.

Verwenden Sie niemals ein anderes Kältemittel als R32. Jeder andere gasförmiger Körper, der mit dem R32 gemischt wird, kann unnormal hohe Druckwerte verursachen, die eine Panne oder einen Rohrbruch und Personenverletzungen verursachen können.

Verwenden Sie bei Reparaturen oder Wartungsarbeiten niemals Kupferrohre mit einer Wandstärke von weniger als 0,8 mm.

Da die Wärmepumpe unter Druck steht, bohren Sie niemals die Rohrleitungen und versuchen Sie auch nicht diese zu löten. Es besteht Explosionsgefahr.

Setzen Sie niemals das Gerät Flammen, Funken oder anderen Entzündungsquellen aus. Das Gerät könnte explodieren und schwere oder sogar tödliche Verletzungen verursachen.

• Zur Lagerung muss die Wärmepumpe in einem gut belüfteten Raum mit einer größeren Bodenfläche als durch folgender Formel errechnete A_(m^2) gelagert werden: A_ = (M/(2.5 × 0.22759 × h0))^2 M ist die Kältemittelfüllung im Gerät in und h0 ist die Lagerungshöhe. Bei Lagerung auf dem Boden h0 = 0,6 m.
• Die Wärmepumpe ist ausschließlich für eine Installation außerhalb von Gebäuden vorgesehen.
• Das Gerät muss durch qualifiziertes Personal installiert werden.
• Installieren Sie die Pumpe nicht auf einem Träger, der die Vibrationen des Geräts verstärken könnte.
• Prüfen Sie, dass der für das Gerät vorgesehene Träger für das Gerätgewicht korrekt dimensioniert ist.
• Installieren Sie die Pumpe nicht in einem Ort, der ihren Schallpegel verstärken könnte oder in einem Ort, in welchem das Gerätegeräusch die Nachbarschaft stören könnte.
• Alle elektrischen Anschlüsse müssen von einem qualifizierten Fachelektriker und gemäß den im Installationsland geltenden Normen ausgeführt werden – siehe § 3.4.
• Vor jeder Elektroarbeit trennen Sie die Hauptstromversorgung und schalten Sie den Trennschalter ab. Jede Versäumnis kann zum Stromschlag führen.

1. VORWORT (Fortsetzung)

• Prüfen Sie vor der Installation, dass das Erdkabel nicht geschnitten oder getrennt ist.
• Schließen und spannen Sie das Stromanschlusskabel korrekt an. Ein fehlerhafter Anschluss kann zur Beschädigung von Elektroteile führen.
• Falls die Wärmepumpe Wasser bzw. einer feuchten Umgebung ausgesetzt wird, kann daraus einen Stromschlag resultieren. Seien Sie sehr aufmerksam.
• Falls Sie irgendwelchen Fehler bzw. unnormale Situation entdecken, installieren Sie nicht die Wärmepumpe und setzen Sie sich sofort mit Ihrem Händler in Verbindung.
• Die Wartung und diversen Arbeiten müssen mit der in diesem Handbuch angegebenen Häufigkeit und zu den empfohlenen Zeitpunkten ausgeführt werden.
• Reparaturarbeiten müssen von qualifiziertem Personal ausgeführt werden.
• Verwenden Sie nur Originalersatzteile.
• Verwenden Sie niemals ein anderes als das in diesem Handbuch empfohlene Reinigungsverfahren.

Wichtige Informationen über das verwendete Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase gemäß dem Kyoto-Protokoll. Setzen Sie diese Gase nicht in die Atmosphäre aus.

Kältemitteltyp: R32

GWP Wert (1): 675, Wert basiert auf dem 4. IPCC-Bericht.

Die auf Grundlage der Vorschrift F Gas 517/2014 Kältemittelmenge ist auf dem Typenschild des Geräts angegeben.

Gemäß europäischem oder lokalem Recht können regelmäßige Kältemittel-Lecktests erforderlich sein. Für weitere Informationen setzen Sie sich mit Ihrem Händler in Verbindung.

(1) Globaler Erwärmungsfaktor

2. TECHNISCHE EIGENSCHAFTEN

2.1 Technische Angaben zur Heizpumpenanlage

Modelle	ENERGYLINE PRO INVERTER	ENPI4M ENPI6M
Versorgungsspannung V		220V-240V √ / 1ph / 50Hz
Kältemittel / R32
Ladung kg 0,50 0,65
Gewicht in t CO2-Äquivalent / 0,34 0,44
Lecktest-Häufigkeit / Nicht vorgeschrieben aber jährlich empfohlen
Wärmeleistung Min--Max (a) kW 2,50--9,73	3,20--11,9
Elektrische Leistungsaufnahme Min--Max (a)	kW 0,20--1,34	0,28--1,68
Nennstrom im Betrieb Min--Max (a)	A	1,33--6,02	1,34--7,32
COP Max--Min (a)	/	12,32--7,12	11,51--7,10
Wärmeleistung Min--Max (b) kW 1,71--7,60	2,70--9,70
Elektrische Leistungsaufnahme Min--Max (b)	kW 0,27--1,49	0,44--1,88
COP Max--Min (b)	/	6,40--5,1	6,10--5,55
Maximaler Betriebsstrom (MBS)	A	7,30 8,90
Sicherungswert	aM	8	10
Schutzschalter Typ D	D	8	10
Anlaufstrom	A	< MBS	< MBS
Hydraulikanschluss	mm	50mm
Nenn-Wasserdurchsatz (a)	m3/h	4,20 5,10
Max. wasserseitiger Druckverlust	kPa	3,3	4,5
Kompressor	/	DC Inverter Mitsubishi	DC Inverter Highly
Typ	/	Zweistufiger Schraubenkompressor
Anzahl	/	1
Wicklungswiderstand bei 20°C	Ohm	1,91	0,788
Gebläse /	Axial
Anzahl		1
Durchmesser	mm	405 510
Schaufelanzahl	/	3
Motor	/	DC Inverter
Anzahl	/	1	1
Drehzahl	U/Min.	500--700	500-650
Drehzahl im Ruhemodus	U/Min.	300 400
Schalldruckpegel in 1 m Abstand	dB(A)	33--41	33-41
Schalldruckpegel in 10 m Abstand	dB(A)	16--25	16--25
Nettoabmessungen des Geräts (L-B-H)	mm	1046/400/768
Gewicht	kg 53	65

(a) Trockene Luft 27°C - Relative Feuchte 78% - Wassereinlasstemperatur 26°C.
(b) Trockene Luft 15°C - Relative Feuchte 71% - Wassereinlasstemperatur 26°C

2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

2.2 Betriebsbereich

Benutzen Sie die Heizpumpenanlage innerhalb der folgenden Temperatur- und Luftfeuchtigkeitsbereichen, um ein sicheres und effizientes Funktionieren zu garantieren.

	Modus Erwärmen	Modus Abkühlen
Außentemperatur -12°C – +35°C	+7°C – +43°C
Wassertemperatur +12°C – +40°C	+8°C – +40°C
relative Luftfeuchtigkeit < 80%	< 80%
Einstellbereich des Sollwerts +15°C – +32°C	+8°C – +32°C

Wenn Temperatur oder Luftfeuchtigkeit nicht diesen Bedingungen entsprechen, können Sicherheitsmaßnahmen ausgelöst werden. Dann arbeitet die Heizpumpenanlage nicht mehr.

Die Höchsttemperatur für die Beheizung beträgt 32 °C, um eine Beschädigung der Verkleidung zu vermeiden. Hayward übernimmt keinerlei Verantwortung bei einer Verwendung über +32 °C.

2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

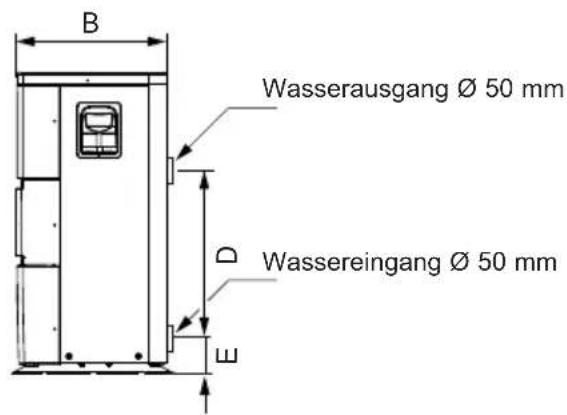

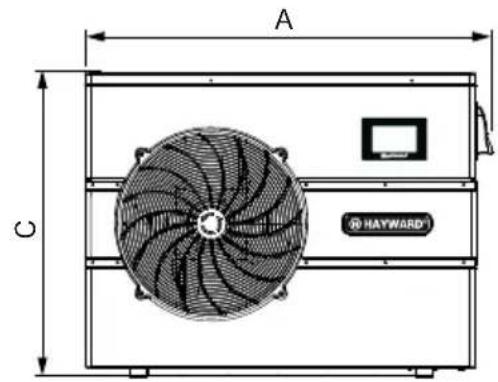

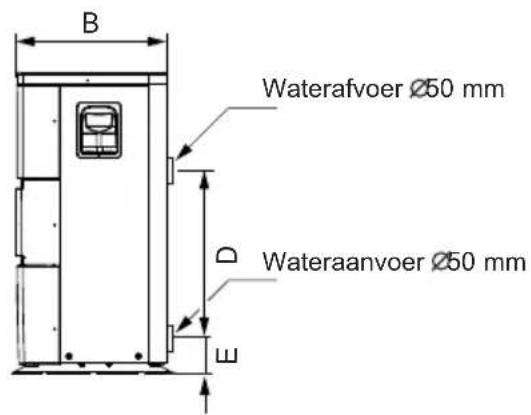

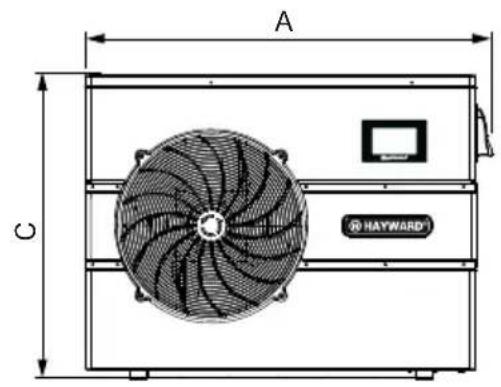

2.3 Maße

Modelle:

ENPI4M / ENPI6M

B Wasserausgang Ø 50 mm D Wassereingang Ø 50 mm

A C HAYWARD®

F G H

Einheit : mm

Markierung\Modell	ENPI4M / ENPI6M
A 1046
B 400
C 768
D 350
E 110
F 615
G 428
H 400

3. INSTALLATION UND ANSCHLUSS

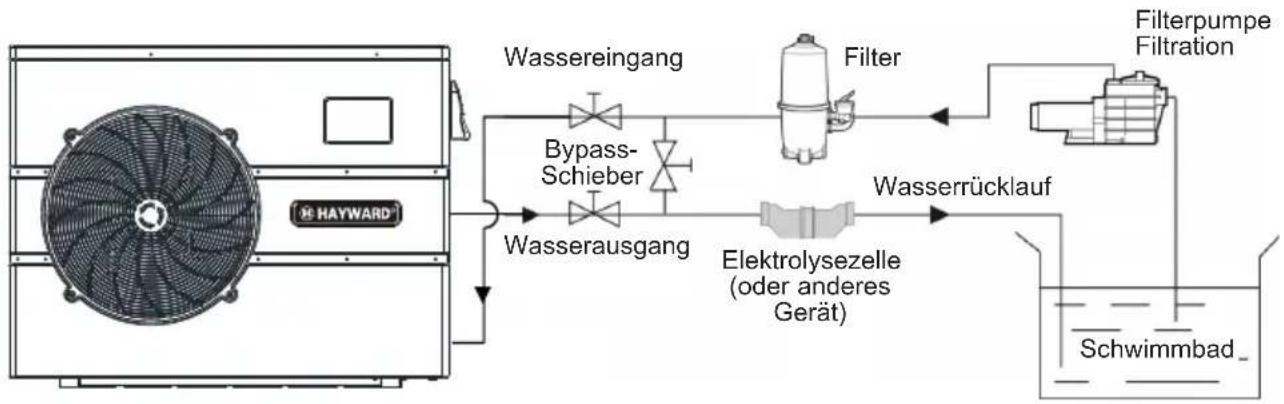

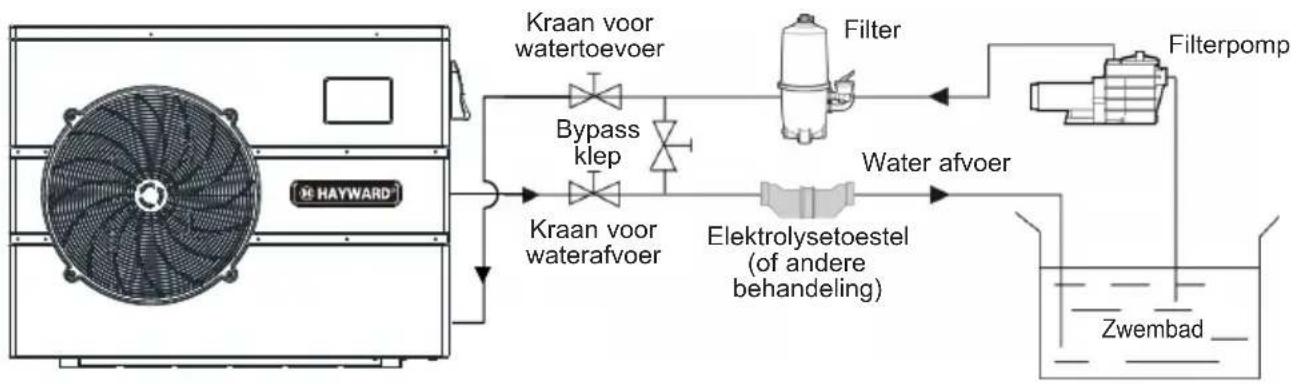

3.1 Schematische Darstellung

Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder Filtergerät. Die auf der Darstellung gezeigten Elemente werden vom Installateur bereitgestellt.

3.2 Heizpumpenanlage

Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb vollständig geschlossener technischer Orte auf.

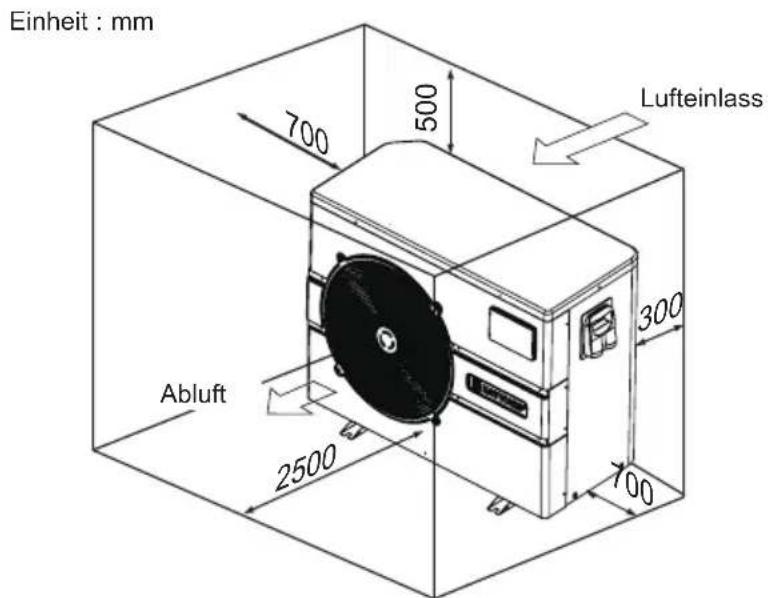

Geschützt aufgestellt muss der vorgeschriebene Mindestabstand wie unten genannt eingehalten werden, um die Gefahr einer Luftrückführung oder einer Minderung der effektiven Betriebsleistung der Heizpumpenanlage zu vermeiden.

Einheit : mm 700 500 Lufteinlass 300 Abluft 2500 700

3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung)

Installieren Sie vorzugsweise die Heizpumpenanlage auf einer separaten Betonbodenplatte oder auf einer festen Bestahlung, die für diesen Zweck bestimmt ist und stellen Sie die Heizpumpenanlage auf die mitgelieferten Silentblöcke (Verschraubung und Unterlegscheiben nicht mitgeliefert).

Maximale Entfernung zwischen Heizpumpenanlage und Schwimmbecken 15 Meter.

Gesamtlänge (hin und zurück) der hydraulischen Leitungen 30 Meter.

Isolieren Sie sowohl die sichtbaren als auch die verdeckten hydraulischen Leitungen.

Die Wärmepumpe ist mit einem Mindestabstand vom Becken gemäß NF C 15-100 (d. h. für Frankreich 3,5 m entfernt von der Wasserfläche) oder gemäß den in den jeweiligen Ländern geltenden Installationsstandards zu installieren.

Die Wärmepumpe nicht in der Nähe einer Wärmequelle installieren.

Bei einer Installation in schneereichen Gebieten wird eine Abdeckung der Maschine empfohlen, um eine Schneeanhäufung auf dem Verdampfer zu verhindern.

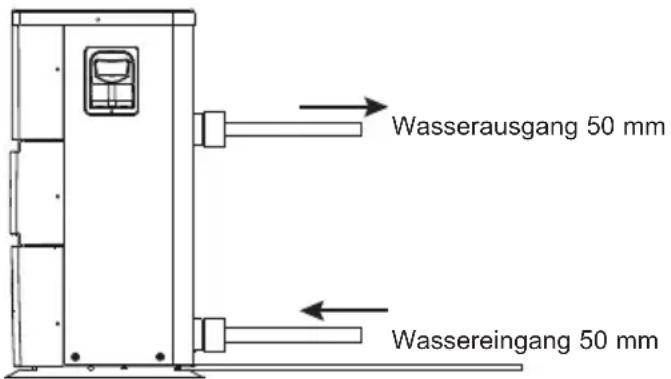

3.3 Hydraulischer Anschluss

Die Heizpumpenanlage wird mit zwei Verbindungsstücken mit einem Durchmesser von 50 mm geliefert. Verwenden Sie PVC-Rohre mit 50 mm Durchmesser für das hydraulische Leitungsnetz. Schließen sie die den Wassereinlass der Heizpumpenanlage an die Leitung der Filtergruppe an. Schließen Sie dann den Wasserausgang der Heizpumpenanlage an die Wasserleitung des Beckens an (s. Darstellung weiter unten).

Wasserausgang 50 mm Wassereingang 50 mm

Installieren Sie einen Schieber, den so genannten "By-pass", zwischen den Eingang und den Ausgang der Heizpumpenanlage.

Wird ein automatischer Verteiler oder ein Elektrolyseur verwendet, muss dieser unbedingt nach der Heizpumpenanlage eingebaut werden, um so den Titan-Kondensor gegen eine zu hohe Konzentration chemischer Produkte zu schützen.

Achten Sie darauf, den By-pass-Schieber und die Verbindungsstücke am Ein- und Auslass der Anlage einzubauen, um den problemlosen Ablass der Anlage während der Wintermonate und einen einfacheren Zugang oder einen Abbau bei Wartungsarbeiten zu erleichtern.

3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung)

3.4 Elektrischer Anschluss

Die Elektroinstallation und die Verkabelung dieses Gerätes müssen den geltenden Installationsvorschriften vor Ort entsprechen.

F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,RECBT ITC-BT-31 2002	M MSA HD 384-7-702.S2
IRL Wiring Rules (Richtlinien elektrischer Leitungen, Anm. d. Übers.) + IS HD 384-7-702	PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2	SK STN 33 2000-7-702
NL NEN 1010-7-702	SLO SIST HD 384-7-702.S2
P RSIUEE	TR TS IEC 60364-7-702

Prüfen Sie, ob die verfügbare Stromversorgung und die Netzfrequenz den den erforderlichem Betriebsstrom entsprechen. Dabei müssen der jeweilige Standort des Gerätes und der erforderliche Strombedarf aller anderen, am gleichen Schaltkreis angeschlossener Geräte berücksichtigt werden.

ENPI4M 230V ∼ +/- 10 % 50 Hz 1 Phase ENPI6M 230V ∼ +/- 10 % 50 Hz 1 Phase

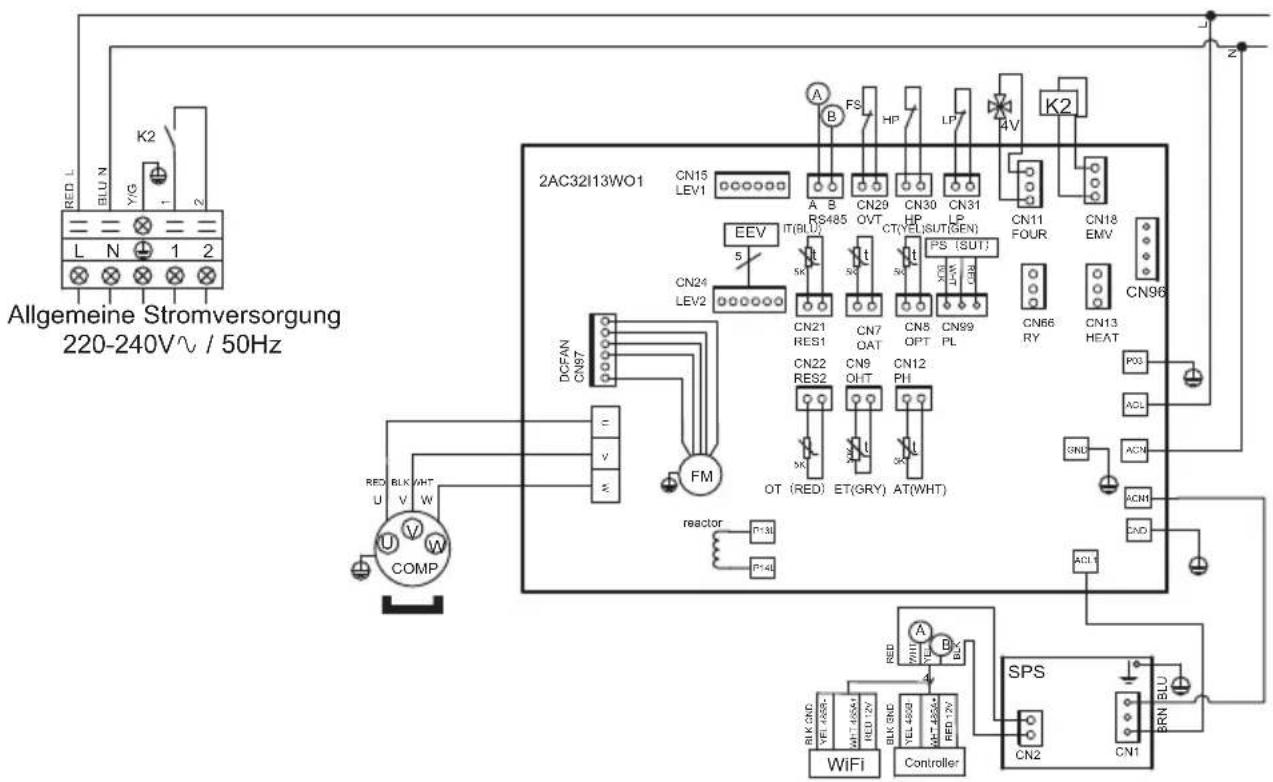

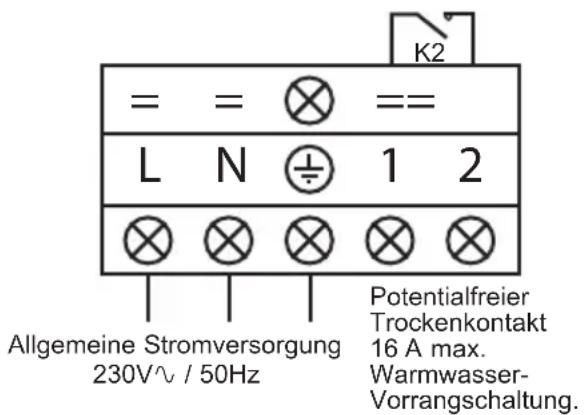

Beachten Sie die schematische Darstellung der Verkabelung im Anhang. Die Anschlussbox befindet sich auf der rechten Seite der Anlage. Es gibt drei Anschlüsse für die Stromversorgung und zwei für die Steuerung der Filterpumpe (Nachlaufsteuerung).

= = ≡ == L N ⊕ 1 2 ⊗⊗⊗⊗⊗⊗ Allgemeine Stromversorgung 230V√ / 50Hz Potentialfreier Trockenkontakt 16 A max. Warmwasser- Vorrangschaltung.

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

Die Leitung der Stromversorgung muss ordnungsgemäß mit einer Gerätesicherung vom Typ Motorversorgung (aM) oder einem Hauptschalter D sowie einem Differentialschalter 30mA ausgestattet sein (siehe nachfolgende Tafel).

Modelle ENPI4M ENPI6M
Netzteil	V/Ph/Hz	230V 50Hz	230V 50Hz
Sicherungsdurchmesser Typ aM	A 8 aM	10 aM
Leistungsschalter Kurve D	A 8 D	10 D
Leitungsquerschnitt	mm ^2	3G 2,5 3G 2,5

Ein Netzkabel vom Typ RO 2V / R 2V oder vergleichbar.

Die Leitungsquerschnitte werden für maximal 25 m Länge angegeben. Sie müssen gleichwohl überprüft und auf die Installationsbedingungen angepasst werden.

Achten Sie stets darauf, dass die Hauptstromversorgung abgeschaltet ist, bevor Sie den elektrischen Steuerkasten öffnen.

3.5 Erste Inbetriebnahme

Verfahren zur Inbetriebnahme - Nachdem Sie die Installation beendet haben, gehen Sie wie folgt vor:

1) Drehen Sie die Ventilatoren von Hand, um zu überprüfen, dass sie sich frei von Hand bewegen lassen und dass der Propeller korrekt auf der Antriebswelle befestigt ist.
2) Vergewissern Sie sich, dass die Einheit korrekt an die Hauptstromversorgung angeschlossen ist (siehe Schaltplan im Anhang).
3) Starten Sie die Filterpumpe.
4) Vergewissern Sie sich, dass alle Wasserein- und auslässe offen sind und dass das Wasser in die Anlage, bevor es erwärmt oder abgekühlt wird.
5) Vergewissern Sie sich, dass das Ablassrohr für das Kondensat ordnungsgemäß befestigt und frei von Blockaden ist.
6) Aktivieren Sie die Stromversorgung für die Anlage und drücken Sie dann den Start/Stopp-Knopf auf der Bedientafel.

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

7) Stellen Sie sicher, dass das Alarmsignal (⚠️) nicht rot leuchtet. Ggf. in Anleitung zur Problembehandlung (siehe § 6.4) nachschlagen.
8) Arretieren Sie den Wasserdurchsatz mit dem By-pass-Schieber (s. § 3.6 und 2.1), wie für das jeweilige Modell vorgeschrieben, so dass eine Temperaturdifferenz zwischen Wasserein- und -ausgang von 2°C beibehalten wird.
9) Nachdem die Anlage einige Minuten in Betrieb ist, vergewissern Sie sich, dass die Luft, die aus der Anlage ausströmt, sich abgekühlt hat (um 5 bis 10°).
10) Ist die Anlage in Betrieb, schalten Sie die Filterpumpe ab. Die Anlage sollte sich automatisch abschalten und den Fehlercode E03 anzeigen.
11) Lassen sie die Anlage und die Schwimmbadpumpe 24 Stunden am Tag laufen, bis die gewünschte Wassertemperatur im Pool erreicht ist. Sobald das Eingangswasser die gewünschte Temperatur erreicht hat, schaltet sich die Anlage ab. Sie wird sich dann wieder automatisch einschalten (sofern die Schwimmbadpumpe in Betrieb ist), wenn die Temperatur des Schwimmbadwassers um mehr als 0,5°C von der eingestellten Temperatur abweicht.

Wasserdurchsatzregler - Die Anlage ist mit einem Regler für den Wasserdurchsatz ausgestattet, der diese einschaltet, wenn die Pumpe des Schwimmbadfilters in Betrieb ist und der diese ausschaltet, wenn die Filterpumpe außer Betrieb ist. Fehlt Wasser, so erscheint der Alarm-Code E03 auf dem Regler (siehe § 6.4).

Zeitliche Verzögerung - Die Anlage enthält eine zeitliche Verzögerung von 3 Minuten, welche die Komponenten des Steuerschaltkreises schützt und jegliche Instabilität bezüglich eines Neustarts sowie jegliche Störung im Bereich des Kontaktgebers verhindert. Aufgrund dieser zeitlichen Verzögerung startet die Anlage ca. 3 Minuten nach jeder Unterbrechung des Steuerschaltkreises automatisch neu. Selbst eine kurze Stromunterbrechung aktiviert diese zeitliche Verzögerung.

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

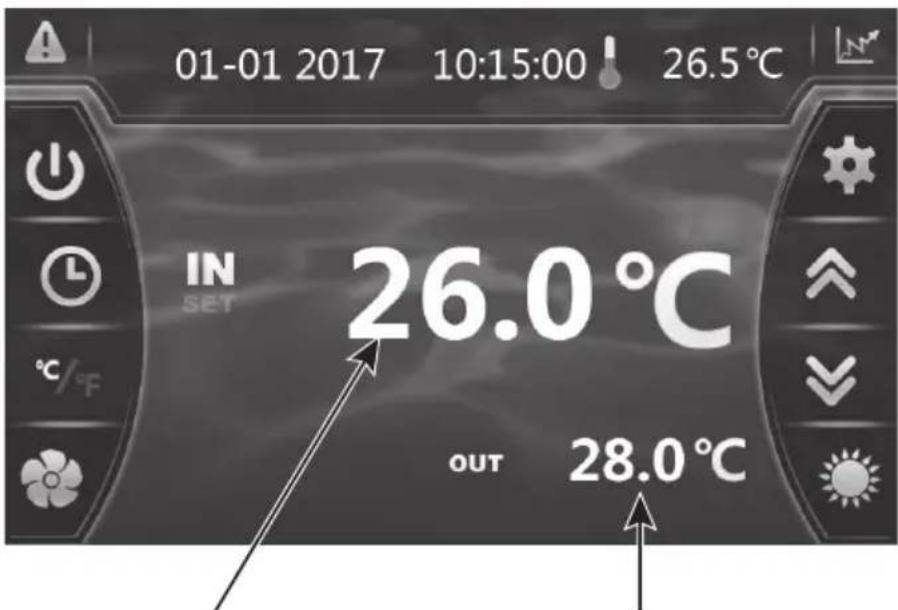

3.6 Einstellung des Wasserdurchsatzes

Stellen Sie den so genannten By-pass-Schieber bei geöffneten Wassereinlass- und -auslassschiebern so ein, dass eine Unterschied von 2°C zwischen der Wassereingangs- und der Wasserausgangstemperatur erreicht wird (siehe Schematische Darstellung § 3.1). Sie können die Einstellung der Eingangs- und Ausgangstemperaturen direkt auf der Bedientafel kontrollieren.

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C

Temperatur des Wassereinlasses Temperatur des Wasserauslasses

Anmerkung: Das Öffnen des By-pass-Schiebers führt zu einem geringeren Durchsatz oder zu einer Zunahme des T . Das Schließen des By-pass-Schiebers führt zu einem höheren Durchsatz oder zu einer Verringerung des T .

4. BENUTZEROBERFLÄCHE

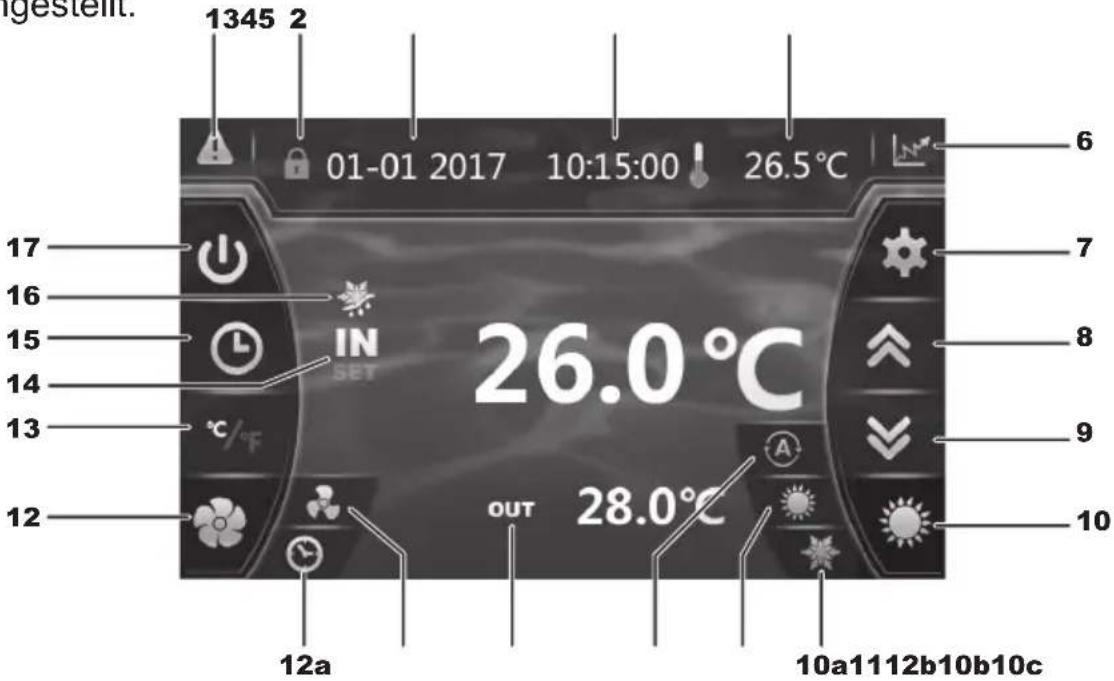

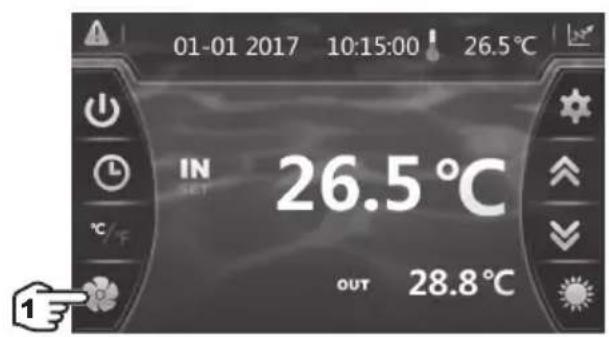

4.1 Allgemeine Darstellung

Die Heizpumpenanlage ist mit einem digitalen Touchscreen-Bedienfeld ausgestattet, elektronisch angeschlossen und werksseitig auf Heizmodus voreingestellt. 1345.2

1345 2 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Zeichenerklärung

1 A		(rot blinkend)
2 B		:hirm gesperrt
3 D		n
4 U		:it
5 A	[DS5D]	:ntemperatur

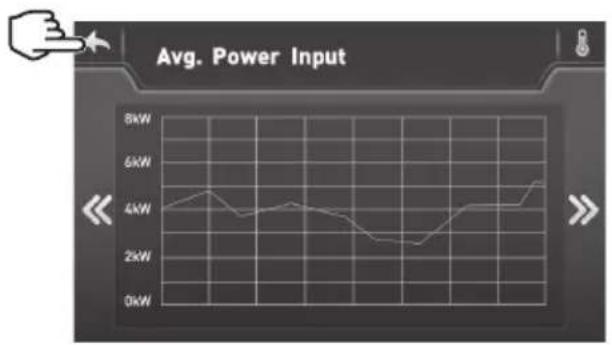

6		Grundlage für die Erfassung(Wassertemperatur und aufgenommene Leistung)
7		Lesen der Parameter und Speicherung
8		Nach oben scrollen / Erhöhen
9		Nach unten scrollen / Verringern
10 A		ahl der Betriebsart
10a		modus

10b		modus
10c		matikmodus
11 W		erauslass
12 A		ahl Ruhemodus
12a		Einstellung Timer Ruhemodus

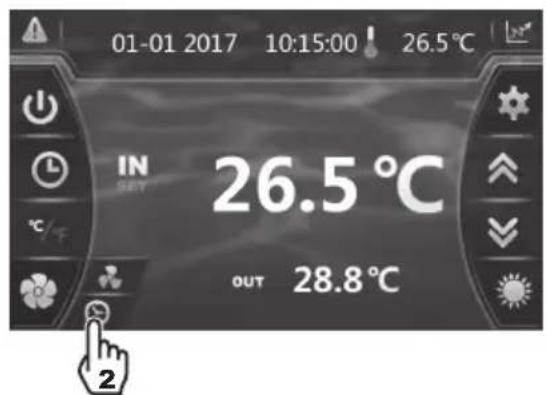

12b		Kontrollleuchte Ruhemodus und Aktivierung
13 U		ellung °C/°F
14 T		eratur Wassereingang
15		Einstellung Datum und Uhrzeit Timer ON/OFF
16 A		enmodus
17 S		Stopp

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Modus OFF

Befindet sich die Heizpumpenanlage im Stand-by-Modus (Modus OFF), ist die Schaltfläche brau hinterlegt.

Modus ON

Befindet sich die Heizpumpenanlage in Betrieb oder in der Regulierung (Modus ON) leuchtet die Schaltfläche fürün.

4.2 Einstellung Datum und Uhrzeit

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Zurück zum vorherigen Bildschirm Timer Schließen ohne speichern Rücktaste Bestätigen

Sämtliche Felder vor dem Bestätigen ausfüllen (Tag/Monat/Jahr, «Stunde/Minute/Sekunde), da andernfalls die Änderungen nicht gespeichert werden.

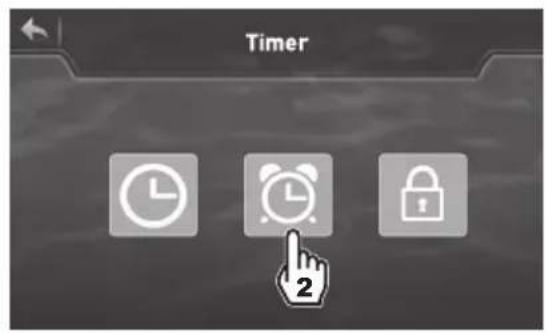

4.3 Einstellung der Timer-Funktion

Die Einstellung dieser Funktion ist notwendig, wenn Sie die Heizpumpenanlage über einen kürzeren als den von der Filteruhr vorgegebenen Zeitraum betreiben möchten. Damit können Sie einen zeitlich versetzten Beginn oder ein vorzeitiges Ende programmieren bzw. einen Teilbereich des Betriebszeitplans unterbinden (zum Beispiel nachts). Sie können 1 Start-Timer und 1 Stopp-Timer programmieren.

4. BENUTZEROBERFLÄCHE (Fortsetzung)

01-01 2017 10:15:00 26.5°C IN OUT 26.5°C OUT 28.8°C

Timer 2

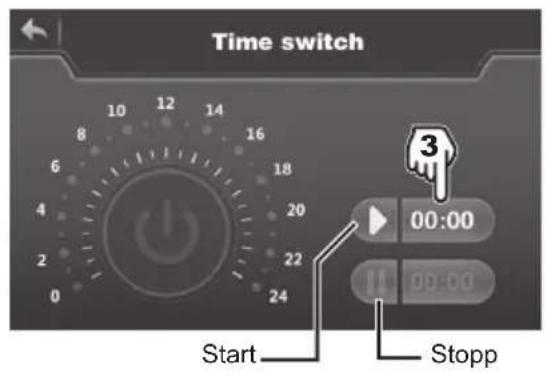

Time switch Start Stopp

Time switch 12 1 2 3 5 6 8 9 0 12:00 00:00 4 5 (Bestätigen)

Time switch 6 Aktivieren

Time switch 12:00 00:00

Blaue Hinterlegung = Aktiviert Graue Hinterlegung = Deaktiviert

Die Einstellung erfolgt in Schritten von jeweils einer Stunde.

• Sobald die Startzeit eingestellt ist, auf drücken (Schritt 6), um den Timer zu aktivieren. Das Symbol und die Uhrzeit werden blau hinterlegt.
  • Die Schritte 3 bis 6 wiederholen, um die Ausschaltzeit einzustellen und zu aktivieren. ().
• Sobald die Einstellungen erfolgt sind, erscheint der Betriebsbereich der Wärmepumpe grün hinterlegt und der Ausschaltbereich gelb hinterlegt.
• Zweimal auf drücken, um zum Hauptbildschirm zurückzukehren.

4. BENUTZEROBERFLÄCHE (Fortsetzung)

4.4 Einstellung und Anzeige des Sollwerts

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

Im Modus "OFF" und im Modus "ON"

Drücken Sie die Knöpfe, damit der Sollwert angezeigt wird, und drücken Sie dann auf oder um den gewünschten Sollwert festzulegen.

Durch drücken auf, bestätigen, die Rückkehr zum Hauptbildschirm erfolgt automatisch,

Die Einstellung erfolgt mit einer Präzision von 0,5 °C.

Es wird empfohlen, niemals eine Temperatur von 30°C zu überschreiten, um Veränderungen der Auskleidungen zu vermeiden

4. BENUTZEROBERFLÄCHE (Fortsetzung)

4.5 Sperren und Entsperren des Touchscreen.

Der Kontrollbildschirm wird automatisch nach einer Minute gesperrt (Werkseinstellung).

Die Zeit, bevor der Bildschirm automatisch gesperrt wird, kann angepasst (1 bis 10 Minuten) werden. Die Funktion lässt sich aber auch komplett aufheben.

3) Zeit zwischen 1 und 10 Minuten anpassen. Die Speicherung erfolgt automatisch,
4) Zweimal auf drücken, um zum Hauptbildschirm zurückzukehren
5) Um die automatische Sperre zu deaktivieren, auf drücken

Um den Bildschirm zu entsperren, 2 s lang auf eine beliebige Stelle am Bildschirm drücken.

Den Code "22" eingeben und bestätigen durch Drücken der Schaltfläche EN

01-01 2017 10:15:00 26.5°C IN SET 26.5°C OUT 28.8°C 1 2 S >> 2 2 1 2 3 4 5 6 0 7 8 9 EN

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Der Ruhemodus ermöglicht eine äußerst leise Nutzung der Wärmepumpe Energiesparmodus, da der Heizbedarf gering ist (Aufrechterhaltung der Beckentemperatur oder falls extrem leiser Betrieb erforderlich).

Diese Funktion kann entweder manuell oder über eine Zeitschaltung Aktiviert/Deaktiviert werden.

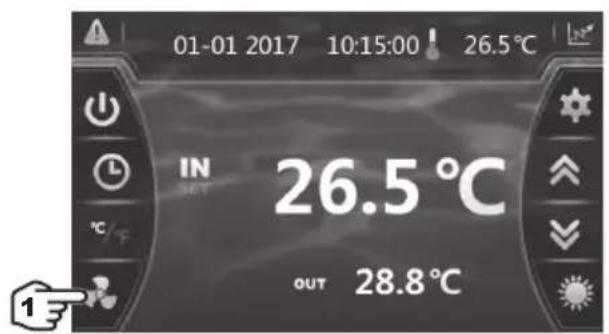

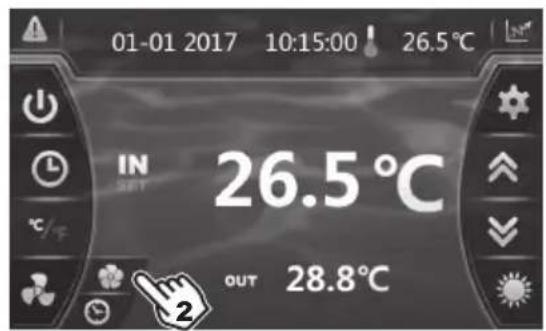

Manuelle Aktivierung

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Manuelle Deaktivierung

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C

Einstellung des Timer

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C 28.8 °C

01-01 2017 10:15:00 ! 26.5°C IN SET 26.5 °C OUT 28.8 °C

4. BENUTZEROBERFLÄCHE (Fortsetzung)

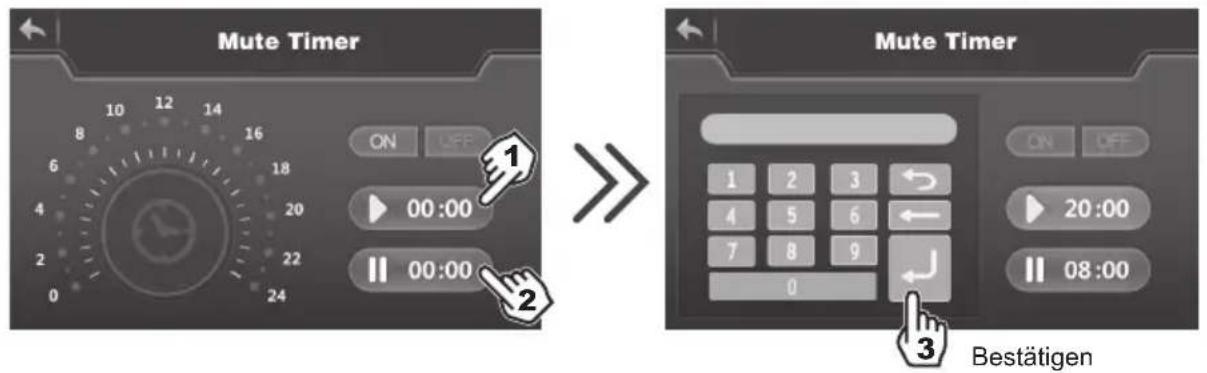

Einstellung des Timer (Fortsetzung)

Mute Timer ON OFF 1 00:00 22 00:00 24 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 08:00 Bestätigen

1) Startzeit, Eingabe und Bestätigung.
2) Endzeit, Eingabe und Bestätigung.
3) Bestätigen.

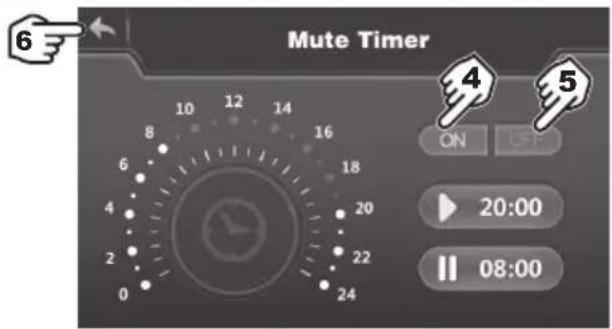

Mute Timer ON OFF 20:00 08:00

4) Aktivierung.
5) Deaktivierung.
6) Zurück zum Hauptbildschirm.

Die Einstellung erfolgt in Schritten von jeweils einer Stunde. Sobald der Timer aktiviert ist, ist er 7 Tage in der Woche aktiv.

5.1 Wartung

Diese Maßregeln zur Wartung müssen ein Mal pro Jahr durchgeführt werden, um die Langlebigkeit und gute Funktionsweise der Heizpumpenanlage zu garantieren.

• Reinigen Sie den Evaporator mit Hilfe einer flexiblen Bürste, einem Luft- oder einem Wasserstrahl (Achtung: Verwenden Sie niemals einen Hochdruckreiniger).
• Kontrollieren Sie den korrekten Abfluss des Kondensats.
• Kontrollieren Sie die hydraulischen und elektrischen Anschlüsse.
• Kontrollieren Sie die hydraulische Dichtigkeit des Kondensor.
  • Die Dichtheit des Kältekreislaufs mithilfe eines Leckdetektors durch eine autorisierte Fachkraft prüfen lassen.

Vor allen Wartungsmaßnahmen muss die Heizpumpenanlage von jeglicher Stromversorgung getrennt werden. Die Wartungsmaßnahmen müssen von einem qualifizierten Fachmann durchgeführt werden, dem der Umgang mit Kühflüssigkeiten vertraut ist.

5.2 Winterzeit

• Stellen Sie die Heizpumpenanlage auf den Modus "OFF".
• Trennen Sie die Heizpumpenanlage von der Stromversorgung.
• Leeren Sie den Kondensor mit Hilfe des Wasserablassers, um jegliche Schadensgefahr zu vermeiden. (großes Frostrisiko).
• Schließen Sie den By-pass-Schieber und lösen Sie die Eingangs- und Ausgangsverbindungsstücke.
• Entfernen Sie so gut es geht das Altwasser im Kondensator mit Hilfe einer Druckluftpistole.
• Verschließen Sie den Wasserein- und -ausgang an der Heizpumpenanlage, um das Eindringen von Fremdkörpern zu verhindern.
• Decken Sie die Heizpumpenanlage mit der für diesen Zweck vorgesehenen Winterschutzhülle ab.

Jeglicher Schaden, der durch eine schlechte Winterlagerung entsteht, hebt alle Garantieansprüche auf.

6. ANHANG

6.1 Stromtafel

ENPI4M

Allgemeine Stromversorgung 220-240V^ / 50Hz RED L BLU N Y/G 1 2 K2 L N 1 2 2AC32I13WO1 CN15 LEV1 A B RS485 IT(BLU) CN29 OVT HP CT(VEL)SUT(GEN) CN30 LP PS (SUT) CN31 LEV2 CN24 EEV 5 5k 5k 5k 5k CN21 RES1 CN7 OAT CN8 OPT CN9 PL CN11 FOUR CN18 EMV CN96 DN66 RY CN13 HEAT PO3 ACL ACN GND ACN1 CND ACIX SPS CN2 BRN BLU Controller REDC BLK VHT U V W COMP DCFAN CN97 FM reactor R130 R140 RED BLK CND WIFI 4000V RED 2V BLK CND TLL 4000 M=7.400V RED 2V RF130 RF140

LEGENDE

AT : AUSSENTEMPERATURSENSOR

LP : NIEDRIGDRUCKREGLER

COMP : KOMPRESSOR OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS SUT : SENSOR DER SAUGTEMPERATUR

EEV : ELEKTRONISCHER SENSOR 4V : 4-WEGE-VENTIL

FM : GEBLÄSEMOTOR

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 16 A

FS : SENSOR DES WASSERSTANDES

ET : DRUCKTEMPERATURSONDE

HP : HOCHDRUCKREGLER

PS : DRUCKSENSOR

IT. SENSOR DER TEMPERATUR DES

WASSEREINLASSES

6. ANHANG (Fortsetzung)

ENPI6M

LEGENDE

AT : AUSSENTEMPERATURSENSOR

LP : NIEDRIGDRUCKREGLER

COMP : KOMPRESSOR OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS SUT : SENSOR DER SAUGTEMPERATUR

EEV : ELEKTRONISCHER SENSOR 4V : 4-WEGE-VENTIL

FM : GEBLÄSEMOTOR

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 16 A

FS : SENSOR DES WASSERSTANDES

ET : DRUCKTEMPERATURSONDE

HP : HOCHDRUCKREGLER

PS : DRUCKSENSOR

IT. SENSOR DER TEMPERATUR DES

WASSEREINLASSES

6. ANHANG (Fortsetzung)

6.2 Vorrangige Heizanschlüsse einphasige Pumpe

230 V N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 230V45-60 Hz 16(4) 250- R 3d Made in Germany 4 5 6 7 μ 1 2 3 8 Potentialfreier Trockenkontakt max. 16 A K2 = = = = L N 1 2 Allgemeine Stromversorgung 230V√ / 50Hz

einphasige Pumpe

Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V\~ / 50 Hz. Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten-Zyklus zu aktivieren, wenn die Temperatur des Beckens unter den Sollwert fällt.

⚠️ Die Stromversorgung der Filtrationspumpe niemals direkt an die Anschlüsse 1 und 2 anschließen.

Seite bewusst leer gelassen

6. ANHANG (Fortsetzung)

6.3 Explosionszeichnungen und Einzelteile ENPI4M / ENPI6M

6. ANHANG (Fortsetzung)

ENPI4M / ENPI6M

Nr	Beschreibung Ref. ENPI4M ENPI6M
1	4-Wege-Ventil HWX20041437		√	√
2	Elektronischer Sensor	HWX81000015	√	n/a
		HWX81000016 n/a		√
3	Filter ø9.7-ø9.7 (∅28) HWX20041444		√	√
4	Sensor des Wasserdurchsatzes HWX83000012		√	√
5	T-Stecker ø9.52-2 x ø6.5(T) x 1.0 HWX304030000002		√	√
6	Stromanschlussklappe HWX320922029		√	√
7	Rechtes Schild HWX80700455		√	√
8	Dekorative Platte rechts HWX80900089		√	√
9	Titan/PVC--Kondensator	HWX80600074	√	n/a
		HWX80600096 n/a		√
10	Kompressor	HWX20000110448	√	n/a
		HWX80100003 n/a		√
11	/	/	/	/
12	/	/	/	/
13	Klemmleiste L-N-GND -5 Anschlüssen 4mm ^2	HWX40003901	√	√
14	HAYWARD-Logo	HWX20000230596	√	√
15	Farb-Touchscreen	HWX95005310612	√	√
16	/	/	/	/
17	Schutzgitter des Gebläses	HWX20000220169	√	√
18	Gebläsepropeller	HWX20000270004	√	√
19	Motor Ventilator DC	HWX20000330132	√	√
20	Dekorative Platte links	HWX80900088	√	√
21	Schild Vorne	HWX80900087	√	√
22	Motorträger	HWX80700248	√	√
23	Flügelevaporator	HWX80600044	√	n/a
		HWX80600100 n/a		√
24	Linkes Schild	HWX80700455	√	√
25	/	/	/	/
26	Obere Platte	HWX301090200806	√	√
27	Elektronische Treiberkarte	HWX82300008	√	n/a
		HWX82300007 n/a		√
28	Transformer 230V~/12VDC	HWX82600008	√	√
29	/	/	/	/
30	Relais K2	HWX20000360297	√	√
31	Wicklung 20A 50Hz 5mH	HWX82500005	√	√
32	Druckregler Niedrigdruck NO 0.30MPa/0.15MPa	HWX20000360157	√	√
33	Druckanschluss 40 mm 1/2"	HWX20000140150	√	√
34	Druckregler Hochdruck NC 3.2MPa/4.4MPa	HWX20013605	√	√
35	T-Stecker ø6.5-2 x ø6.5(T) x 0.75T2M	HWX20001460	√	√
36	/	/	/	/
37	Drucksensor	HWX20000360123	√	√
38	Abgabekompressorsensor 50k-660mm	HWX83000026	√	√
39	Lufttemperatursensor 5k-350mm	HWX83000049	√	√
	Sensor des Wasserauslasses 5k-410mm	HWX83000050	√	√
	Sensor des Wassereinlasses 5k-850mm	HWX83000052	√	√
	Saugsonde des Kompressors 5k-560mm	HWX83000044	√	√
	Abtausonde 5k-680mm HWX83000051		√	√
40	EMV-Filter	HWX20003257 n/a		√

6. ANHANG (Fortsetzung)

6.4 Anleitung zur Fehlerbehebung

Manche Maßnahmen müssen von einem mit der Anlage vertrauten Techniker durchgeführt werden.

Tritt an der Wärmepumpe ein Fehler auf, erscheint das Symbol 🔍rot blinkend in der linken Ecke des Bildschirms.

Auf das Symbol 🚙drücken, um zur Fehlerliste zu gelangen.

Im Falle einer Störung erscheinen die folgenden Anzeigen auf dem Bildschirm:

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8°C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Fehlercode Beschreibung Datum und Uhrzeit des Erscheinens

Nach Lösung des Problems wird der Fehler automatisch quittiert, das Dreieck wird wieder dauerhaft grau.

Um die Fehlerliste zu löschen, auf drücken, und durch Betätigung von auf den vorherigen Bildschirm zurückkehren.

6. ANHANG (Fortsetzung)

Störung	Fehlercode	Beschreibung Lösung
Ausfall des Sensors des Wassereinlasses	P01	Der Sensor ist offen oder kurzgeschlossen	Prüfen Sie die Verbindung CN21/RES1 auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Ausfall des Sensors des Wasserauslasses	P02		Prüfen Sie die Verbindung N22/RES2 auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Ausfall des Außentemperatursensors	P04		Prüfen Sie die Verbindung CN12/PH auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Ausfall des Magnetspulensensors P05			Prüfen Sie die Verbindung CN8/OPT auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Fehler an der Saugsonde des Kompressors	P07		Prüfen Sie die Verbindung CN7/OAT auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Fehler Fördermengenfühler des Kompressors	P081		Prüfen Sie die Verbindung CN9/OHT auf der Karte und den Verlängerungsstecker oder tauschen Sie den Sensor aus.
Hochdruckregler E01		Der Sensor ist offen oder kurzgeschlossen	Prüfen Sie die Verbindung CN30/HP an der Karte prüfen oder Sensor ersetzen.
			Wasserdurchfluss prüfen
			Wasserdurchflussmesser prüfen
			Öffnung der Ventile prüfen
			Druckausgleicher prüfen
			Verschmutzung des Verdampfers prüfen
			Wassertemperatur zu warm
			Problem von nicht kondensierbarem Material nach einer Wartung, Kältekreislaufs leeren und evakuieren.
			Zu hohe Kältemittelfüllung, Flüssigkeit in eine Flasche ableiten.
Niedrigdruckregler E02		Der Sensor ist offen oder kurzgeschlossen	Den Anschluss AI/DI03 an der Karte prüfen oder Sensor ersetzen.
			Großes Kältemittelleck, Leck mit Detektor suchen
			Zu geringer Luftstrom, Drehzahl des Ventilators prüfen
			Verschmutzung des Verdampfers prüfen, dessen Oberfläche reinigen
Ausfall des Durchsatzsensors E03		Der Sensor ist offen oder kurzgeschlossen	Den Anschluss AI/DI02 an der Karte prüfen oder Sensor ersetzen.
			Fehlendes Wasser, Funktion der Filterpumpe prüfen
			Öffnung der Absperrventile prüfen
			Einstellung des Druckausgleichers prüfen

6. ANHANG (Fortsetzung)

Störung	Fehlercode	Beschreibung Lösung
Differenz Temperatur Eingang/Ausgang > 13 °C	E06 Nur im Modus Kalt anwendbar		Fehlendes Wasser, Funktion der Filterpumpe prüfen
			Öffnung der Absperrventile prüfen
			Einstellung des Druckausgleichers prüfen
Frostsychutz Frostmodus E07 Temperatur Wasserausgang < 4 °C			Wärmepumpe stoppen, Kondensator leeren, Frostgefahr
Kommunikationsproblem E08		Keine Kommunikation zwischen der elektronischen Karte und der Benutzeroberfläche	Prüfen Sie die Anschlüsse und die Verbindung – siehe Schaltschema
Frostsychutz der Stufe 1 E19		2°< Wassertemperatur < 4°und Lufttemperatur < 0°	Den Betrieb der Wärmepumpe anhalten, den Kondensator leeren, um Frostbildung zu verhindern; standardmäßig startet die Wärmepumpe die Filterpumpe, um Frostbildung zu verhindern
Frostsychutz der Stufe 2 E29		Wassertemperatur < 2° und Lufttemperatur <0°	Den Betrieb der Wärmepumpe anhalten, den Kondensator leeren, um Frostbildung zu verhindern; standardmäßig startet die Wärmepumpe die Filterpumpe, um Frostbildung zu verhindern
Fehler des Gebläsemotors F031 Blockierter Motor oder Anschlussfehler			Prüfen Sie die freie Drehung; prüfen Sie die Verbindung CN97/DCFan; tauschen Sie den Motor aus
Fehler des Gebläsemotors F051 Anschlussfehler			Prüfen Sie die Verbindung DCFAN/CN97; tauschen Sie den Motor aus
Außentemperatur zu niedrig TP Betriebsgrenze erreicht Schalten Sie die Wärmepumpe aus
Fehler Drucksensor PP		Der Sensor ist offen oder kurzgeschlossen	Anschluss prüfen (gemäß Schaltplan)

6. ANHANG (Fortsetzung)

6.5 Grundlage für die Erfassung

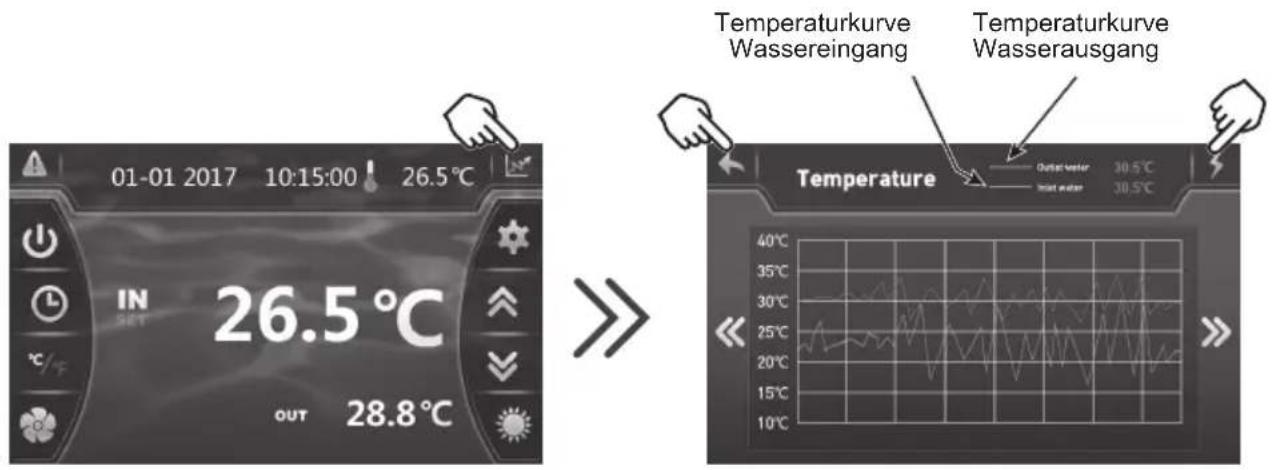

Auf dem Hauptbildschirm auf Lstücken, um zum gespeicherten Verlauf der Wassereingangs- und Wasserausgangstemperaturen zu gelangen.

Diese Daten sind 60 Tage lang verfügbar.

Auf denücken, um zur verbrauchten durchschnittlichen elektrischen Leistung zu gelangen.

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Temperaturkurve Wassereingang Temperaturkurve Wasserausgang Temperature 30.5°C 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C

Auf drücken, um zum Hauptbildschirm zurückzukehren.

6. ANHANG (Fortsetzung)

6.6 Garantie

GARANTIEVORAUSSETZUNGEN

Für sämtliche HAYWARD-Produkte bestehen innerhalb von zwei Jahren ab Kauf des Produkts Garantien hinsichtlich sämtlicher Fertigungsfehler oder Materialmängel. Bei jedem Antrag auf Garantie muss der Nachweis des Kaufs, einschließlich des Belegs zum Kaufdatum, erbracht werden. Wir bitten Sie also um Aufbewahrung Ihrer Rechnung.

Die HAYWARD-Garantie, die grundsätzlich ganz im Ermessen von HAYWARD liegt, beschränkt sich auf die Reparatur oder den Ersatz, hinsichtlich fehlerhafter Produkte, sofern sie sachgemäß benutzt wurden, nämlich in Übereinstimmung mit den im Benutzerleitfaden befindlichen Vorschriften; das Produkt darf keinesfalls verändert worden sein und darf ausschließlich mit den Bauteilen und Einzelteilen von HAYWARD benutzt werden. Die Garantie erstreckt sich nicht auf Beschädigungen aufgrund von Frost und Einwirkungen chemischer Substanzen.

Ausgeschlossen von der Garantie sind sämtliche sonstigen Kosten (Transport, Arbeitstätigkeit...).

HAYWARD kann nicht haftbar gemacht werden für direkte oder indirekte Schäden, die sich aufgrund falscher Montage, fehlerhaften Anschlusses oder der falschen Funktion des Produkts ergeben.

Falls Sie einen Garantieantrag stellen, eine Reparatur beantragen oder ein Produkt austauschen möchten, so wenden Sie sich bitte an Ihren Händler. Ausgeschlossen ist eine Material-Rücksendung an unser Werk ist ohne unsere vorherige schriftliche Zustimmung.

Die Verschließteile unterliegen nicht der Garantie.

ENERGYLINE PRO iNVERTER

ZWEMBAD WARMTEPOMP

2. TECHNISCHE EIGENSCHAPPEN 4

2.1 Technische gegevens over de warmtepomp 4
2.2 Werkgebied 5
2.3 Afmetingen 6

3. INSTALLATIE EN AANSLUITING 7

2. TECHNISCHE EIGENSCHAPPEN

2.1 Technische gegevens over de warmtepomp

Modellen	ENERGYLINE PRO INVERTER	ENPI4M ENPI6M
Voedingsspanning V		220V-240V ∨ / 1ph / 50Hz
Koelmiddel / R32
Belasting kg 0,50 0,65
Massa in TCO2	/ 0,34 0,44
Frequentie van de controle op lekkage / Geen eisen, maar jaarlijks geadviseerd
Verwarmingscapaciteit Min--Max (a) kW 2,50--9,73 3,20--11,9
Opgenomen elektrisch vermogen Min--Max (a)	kW 0,20--1,34	0,28--1,68
Nominale bedrijfstroom Min--Max (a)	A 1,33--6,02	1,34--7,32
COP Max--Min (a)	/ 12,32--7,12	11,51--7,10
Verwarmingscapaciteit Min--Max (b) kW 1,71--7,60 2,70--9,70
Opgenomen elektrisch vermogen Min--Max (b)	kW 0,27--1,49	0,44--1,88
COP Max--Min (b)	/	6,40--5,1	6,10--5,55
Maximale bedrijfstroom (MBS)	A	7,30 8,90
Vermogen van de zekering	A/m	8	10
D-curve stroomonderbreker	D	8	10
Startstroom	A	< MBS < MBS
Hydraulische aansluiting	mm	50mm
Nominaal waterdebiet (a)	m3/h	4,20 5,10
Max. waterdrukverlies	kPa	3,3	4,5
Compressor	/	DC-omvormer Mitsubishi	DC-omvormer Hoogst
Type	/	Dubbele roterende	Dubbele roterende
Hoeveelheid	/	1
Wikkelweerstand bij 20°C	Ohm	1,91	0,788
Ventilator	/	Axiaal
Hoeveelheid		1
Diameter	mm	405 510
Aantal bladen	/	3
Motor	/	DC-omvormer
Hoeveelheid	/	1	1
Rotatiesnelheid	Tr/min	500--700	500-650
Snelheid Stille modus	Tr/min	300	400
Geluidsdrukniveau op 1m	dB(A)	33--41	33-41
Geluidsdrukniveau op 10m	dB(A)	16--25	16--25
Netto afmetingen van de eenheid (B-I-H)	mm	1046/400/768
Gewicht	kg 53	65

2. TECHNISCHE EIGENSCHAPPEN (vervolg)

2.2 Werkgebied

2. TECHNISCHE EIGENSCHAPPEN (vervolg)

2.3 Afmetingen

Modellen :

ENPI4M / ENPI6M

B Waterafvoer Ø50 mm Wateraanvoer Ø50 mm

A C HAYWARD®

F G H

Unit : mm

Merkteken\Modell	ENPI4M / ENPI6M
A 1046
B 400
C 768
D 350
E 110
F 615
G 428
H 400

3. INSTALLATIE EN AANSLUITING

3.1 Basisschema

2. SPECIFICHE TECNICHE 4

2. SPECIFICHE TECNICHE
