EnergyLine Pro Fi Heat - Pompe HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe à chaleur de piscine HAYWARD EnergyLine Pro Fi Heat, puissance de chauffage adaptée aux piscines résidentielles.
Capacité de chauffage	Jusqu'à 15 kW, idéale pour des piscines de taille moyenne.
Type de fluide frigorigène	R-410A, respectueux de l'environnement.
Température de fonctionnement	Fonctionne efficacement jusqu'à des températures extérieures de 5°C.
Utilisation	Conçue pour un usage résidentiel, facile à installer et à utiliser.
Maintenance	Entretien régulier recommandé, nettoyage des filtres et vérification des connexions électriques.
Réparation	Service après-vente disponible, pièces de rechange accessibles.
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les courts-circuits.
Informations générales	Garantie de 2 ans, performances optimales avec un bon entretien.

FOIRE AUX QUESTIONS - EnergyLine Pro Fi Heat HAYWARD

Comment puis-je savoir si ma pompe HAYWARD EnergyLine Pro Fi Heat fonctionne correctement ?

Vérifiez que la pompe émet un bruit normal, que l'eau circule correctement et que la température de l'eau augmente comme prévu. Si vous remarquez des anomalies, consultez le manuel d'utilisation.

Que faire si la pompe ne démarre pas ?

Assurez-vous que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Vérifiez également que le thermostat est réglé à une température supérieure à celle de l'eau actuelle.

Comment nettoyer le filtre de ma pompe HAYWARD EnergyLine Pro Fi Heat ?

Éteignez la pompe, déconnectez-la de l'alimentation, puis retirez le couvercle du filtre. Nettoyez le filtre à l'eau claire pour éliminer les débris et remettez-le en place une fois sec.

Quels sont les signes d'une fuite d'eau sur ma pompe ?

Des gouttes d'eau autour de la pompe ou une accumulation d'eau sur le sol sont des signes de fuite. Vérifiez les raccords et les joints pour détecter d'éventuels dommages.

Pourquoi la pompe surchauffe-t-elle ?

La surchauffe peut être causée par un filtre obstrué, un manque de circulation d'eau ou un ventilateur défectueux. Assurez-vous que le filtre est propre et que l'eau circule correctement.

Quelle est la durée de vie moyenne de la HAYWARD EnergyLine Pro Fi Heat ?

Avec un entretien régulier, la durée de vie moyenne de la pompe est d'environ 10 à 15 ans, selon l'utilisation et les conditions d'installation.

Comment régler la température de ma pompe ?

Utilisez le panneau de contrôle de la pompe pour régler la température souhaitée. Référez-vous au manuel d'utilisation pour des instructions détaillées sur l'utilisation du thermostat.

Que faire si la pompe émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez si des objets étrangers sont coincés dans la pompe ou si des pièces sont usées. Si le problème persiste, contactez un professionnel.

Comment préparer ma pompe pour l'hiver ?

Pour l'hiver, éteignez la pompe, déconnectez-la et vidangez toute l'eau pour éviter le gel. Consultez le manuel pour des instructions spécifiques sur l'hivernage.

MODE D'EMPLOI EnergyLine Pro Fi Heat HAYWARD

Manuel d'instructions et d'installation Installation & Instruction Manual

Manuel d'instructions et d'installation

1. PRÉFACE 1

2. CARACTÉRISTIQUES TECHNIQUES 4

2.1 Données techniques de la pompe à chaleur 4
2.2 Plage de fonctionnement 5
2.3 Dimensions 6

3. INSTALLATION ET RACCORDEMENT 7

3.1 Schéma de Principe 7
3.2 Pompe à chaleur 7
3.3 Raccordement hydraulique 8
3.4 Raccordement Électrique 9
3.5 Premier démarrage 10
3.6 Réglage du débit d'eau 12

4. INTERFACE UTILISATEUR 13

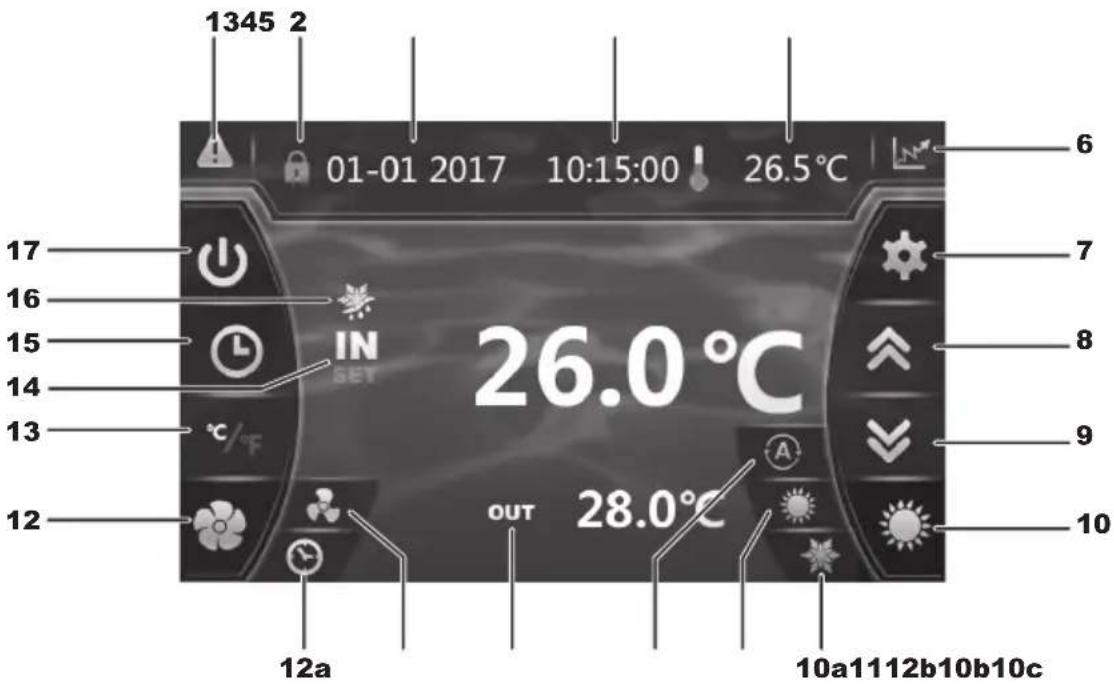

4.1 Présentation générale 13

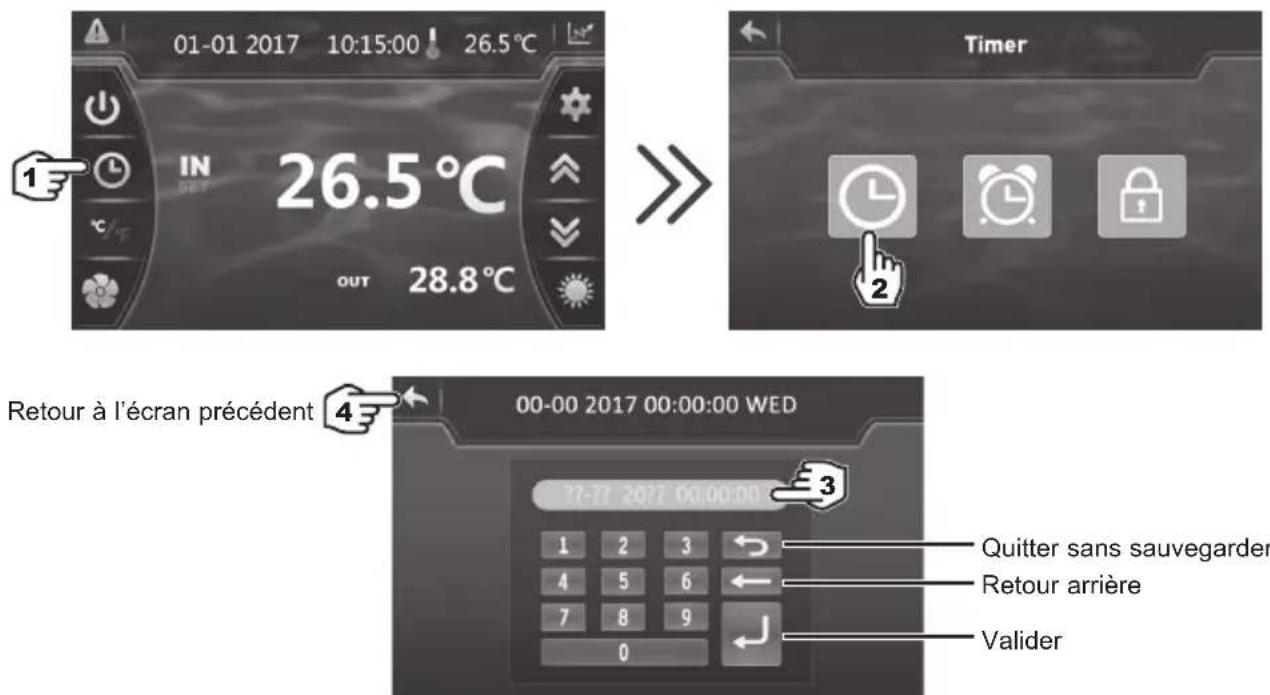

4.2 Réglage Date et Heure 14

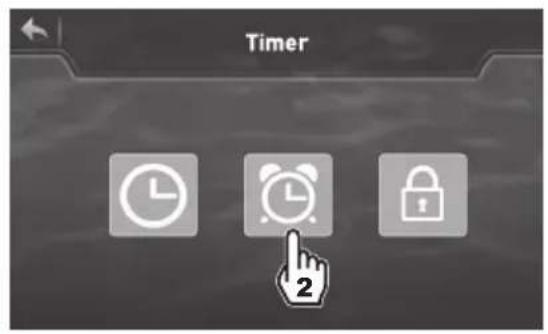

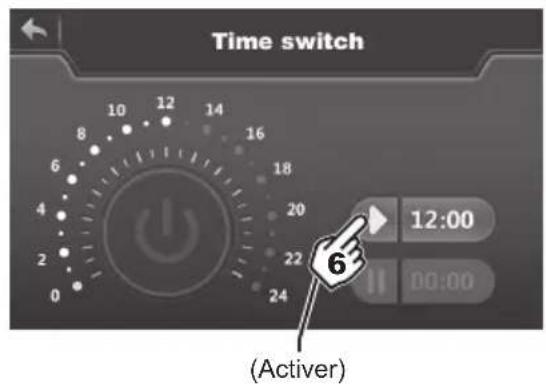

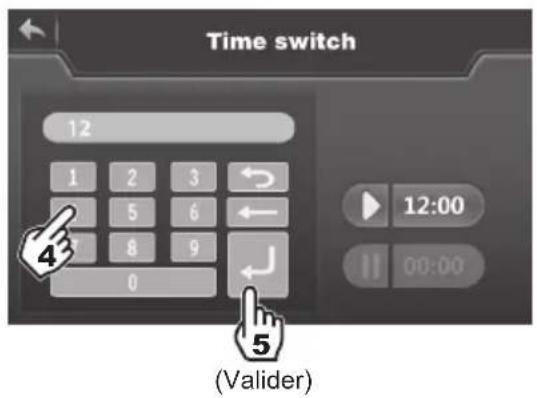

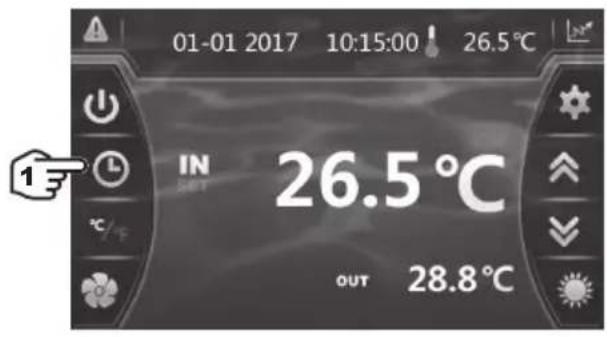

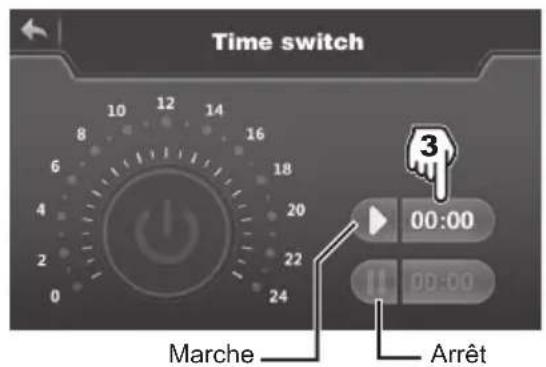

4.3 Réglage du Timer 14

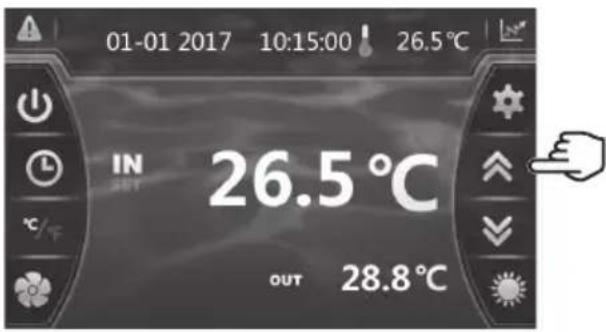

4.4 Visualisation et réglage du point de consigne 16

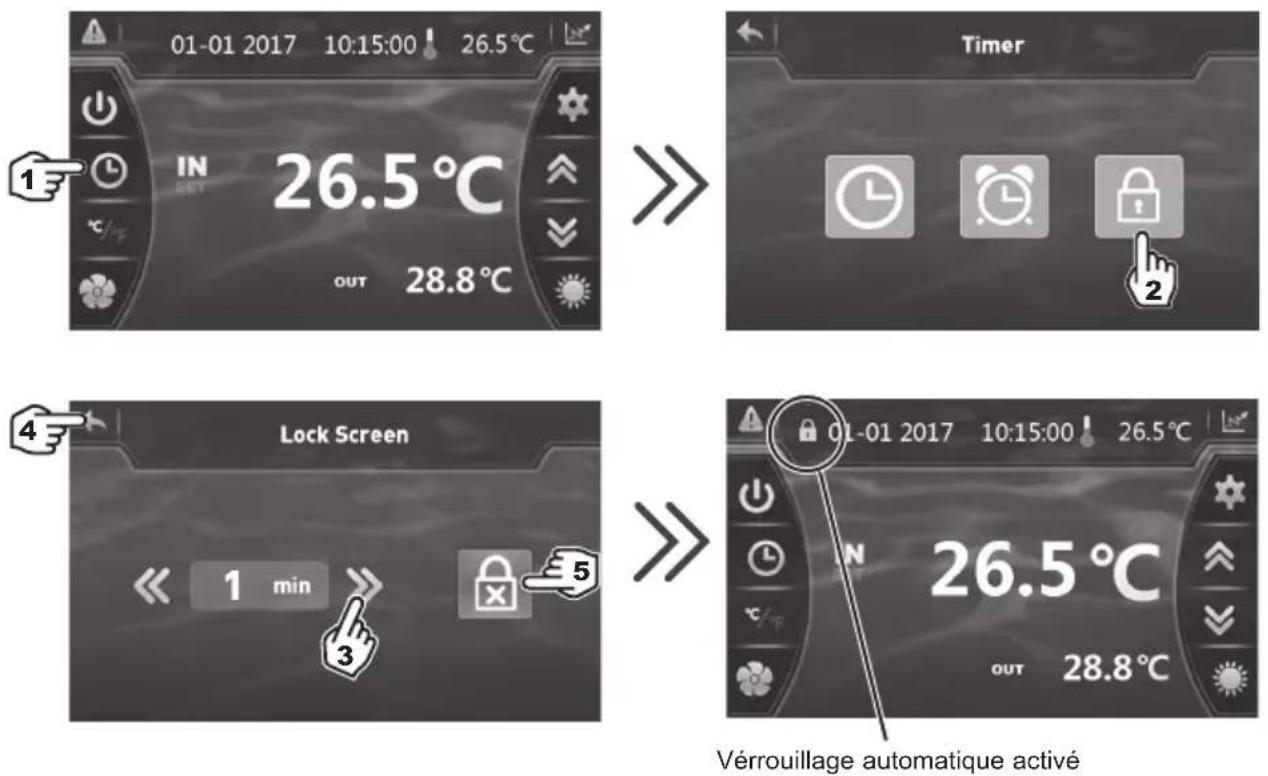

4.5 Verrouillage et déverrouillage de l'écran tactile. 17

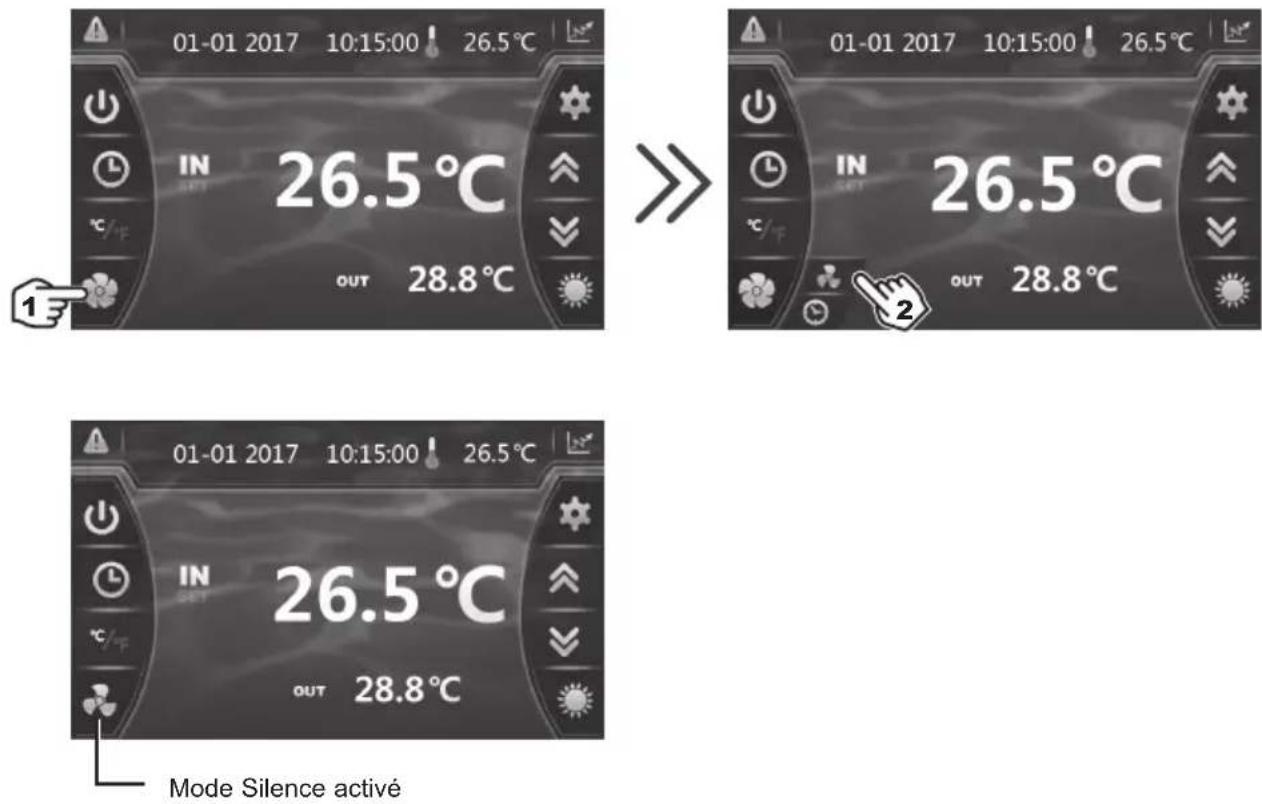

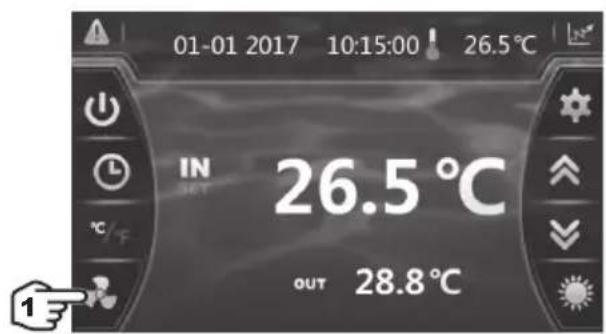

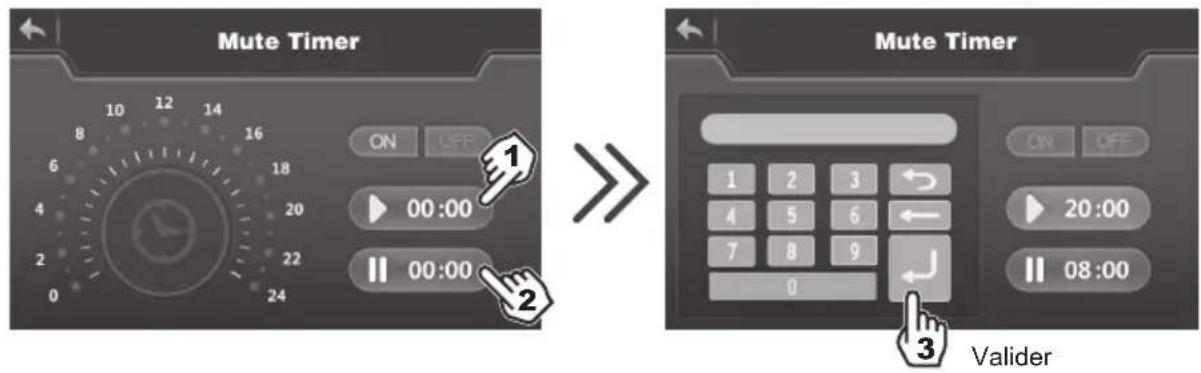

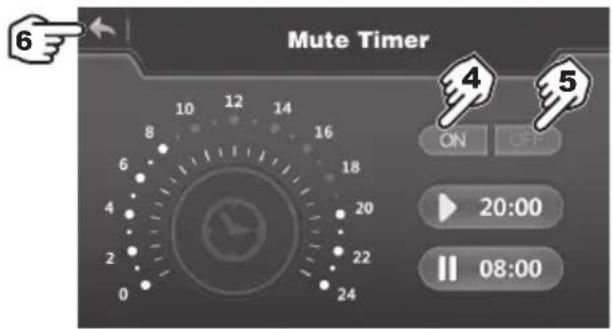

4.6 Activation et réglage du mode SILENCE 18

5. ENTRETIEN ET HIVERNAGE 21

5.1 Entretien 21
5.2 Hivernage 21

6. ANNEXES 22

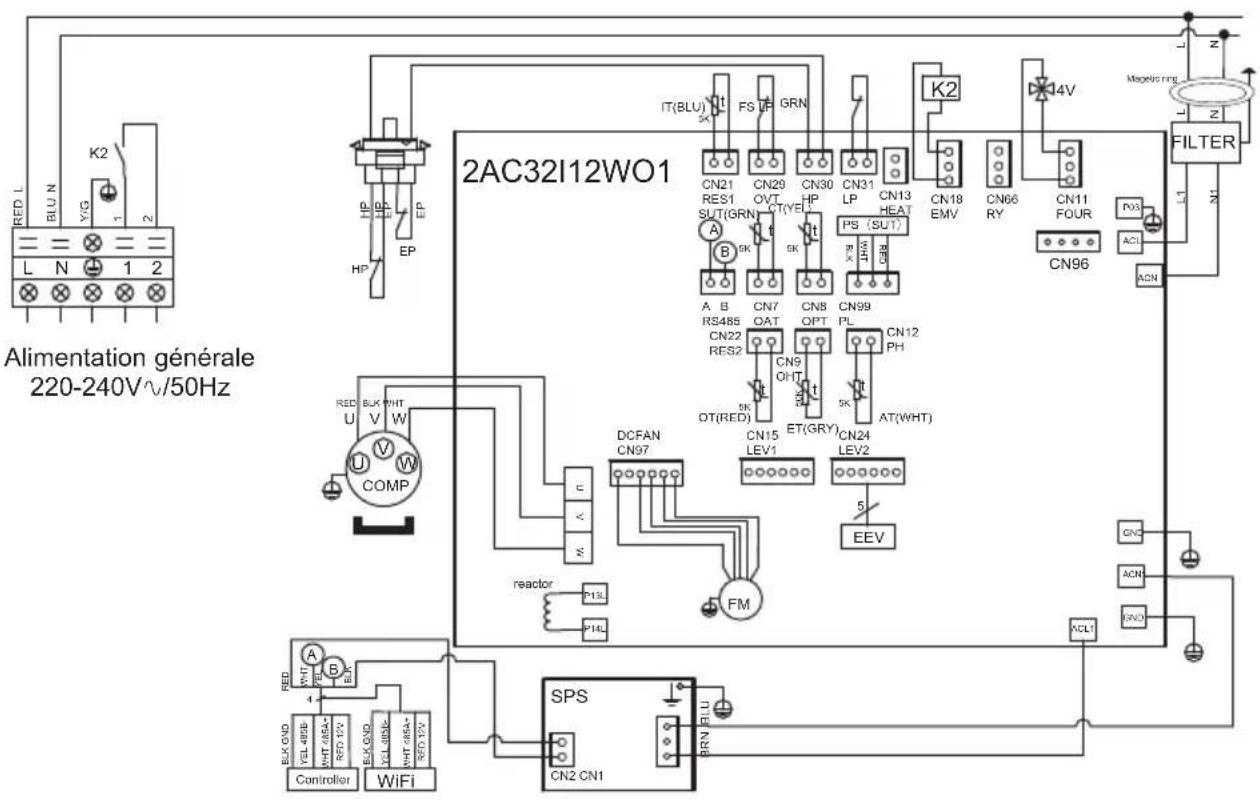

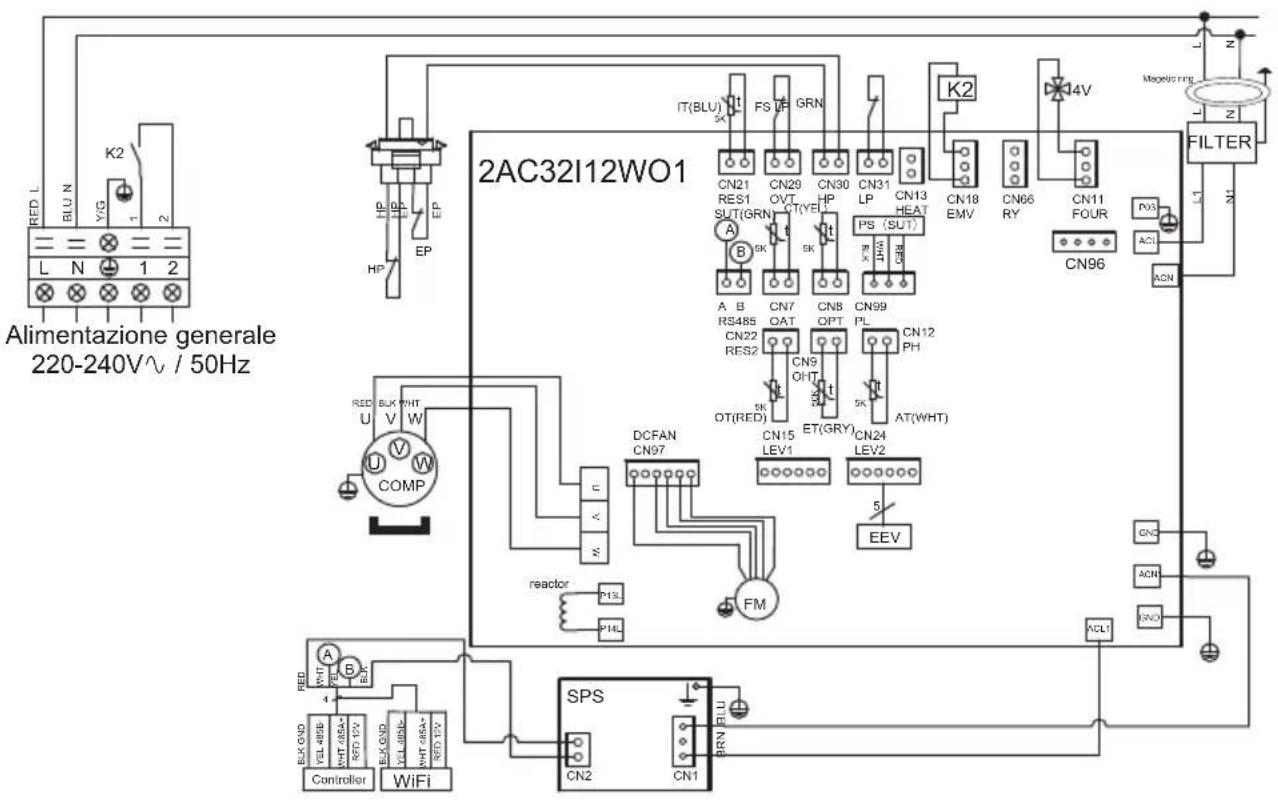

6.1 Schémas électriques 22

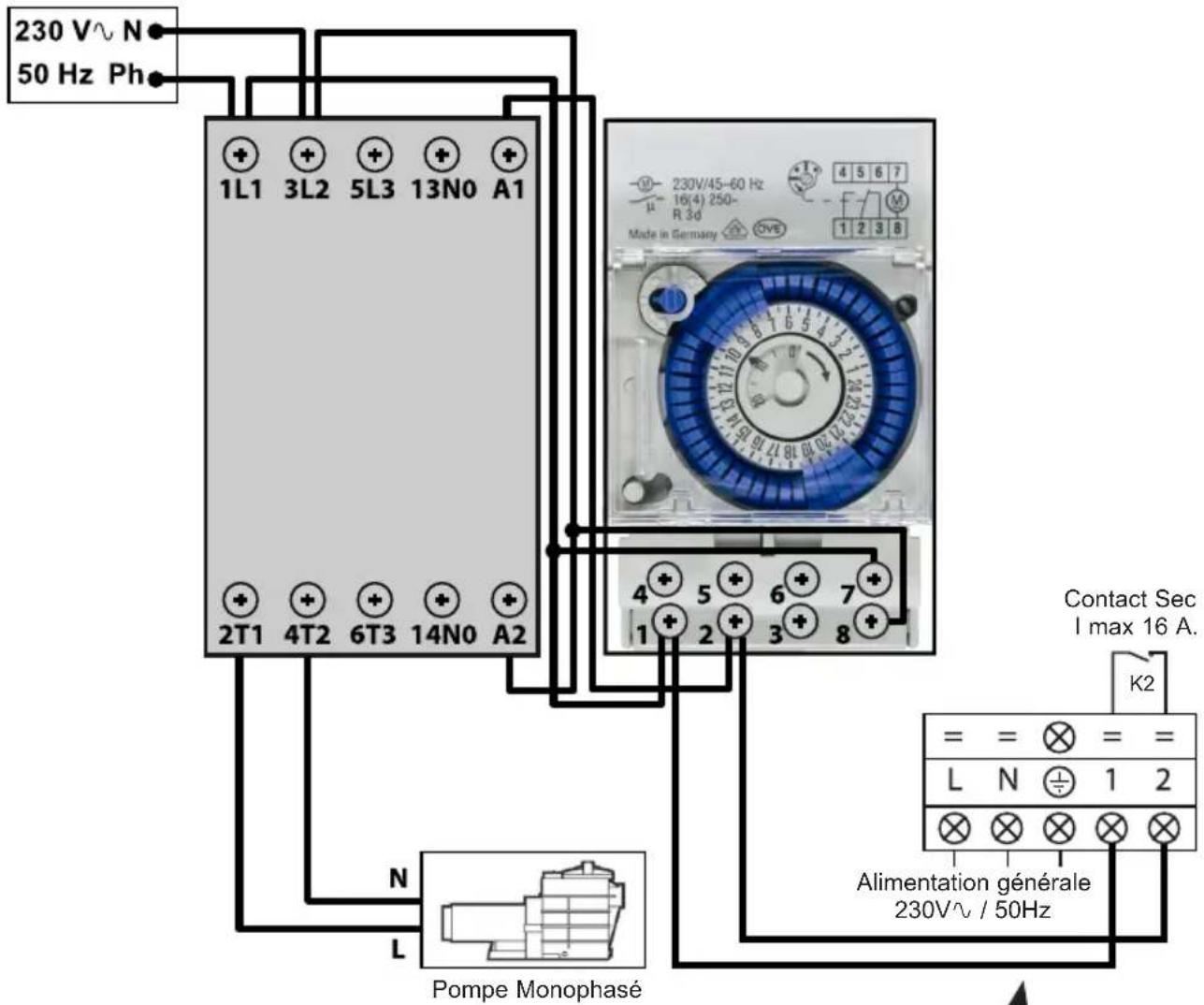

6.2 Raccordements priorité chauffage Pompe Monophasé 24

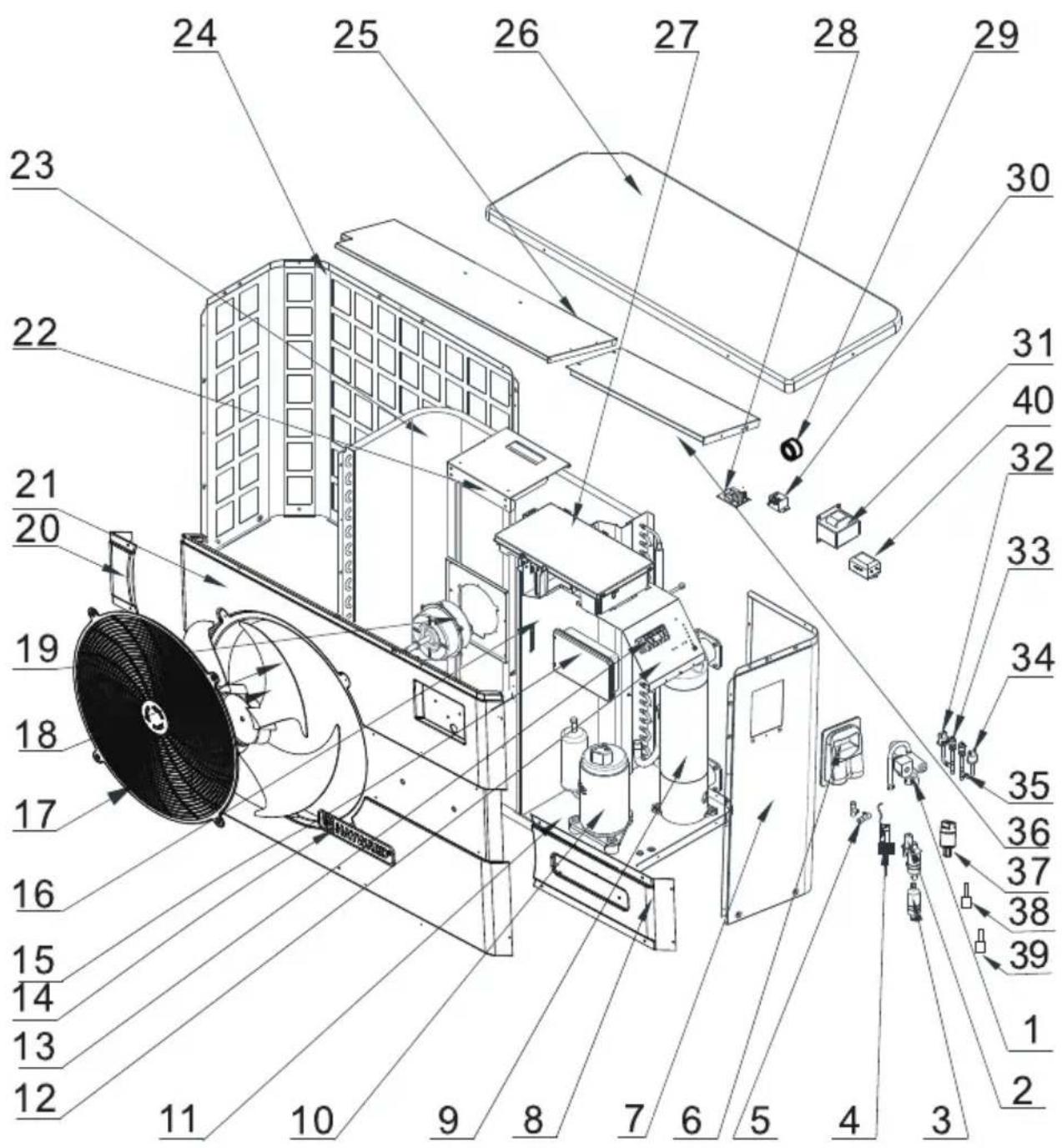

6.3 Vues éclatées et pièces détachées 26

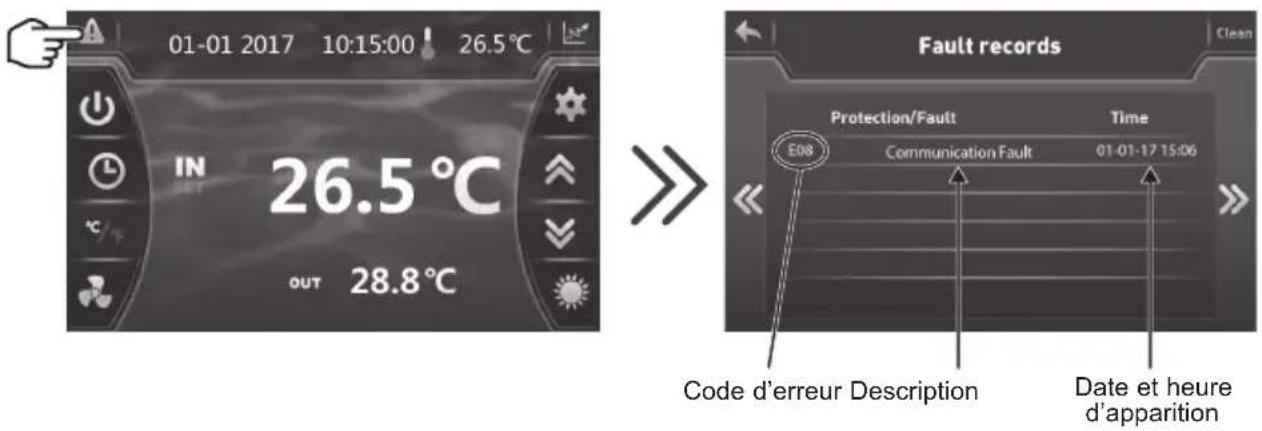

6.4 Guide de dépannage 28
6.5 Base d'enregistrement 31
6.6 Garantie 32

1. PRÉFACE

Nous vous remercions d'avoir acheté cette pompe à chaleur de piscine Hayward. La pompe à chaleur Hayward FULL INVERTER a été conçue selon des normes strictes de fabrication pour satisfaire les plus hauts niveaux de qualité requis.

Les pompes à chaleur Hayward vont vous offrir d'exceptionnelles performances tout au long de votre saison de baignade en adaptant la puissance, la consommation électrique et le niveau sonore au besoin de chauffage de votre piscine grâce à la logique de contrôle FULL INVERTER.

Lisez attentivement les consignes de ce manuel avant d'utiliser l'appareil.

Les pompes à chaleur Hayward sont exclusivement destinées à chauffer l'eau de piscine, ne pas utiliser ce matériel à d'autres fins.

Le présent manuel inclut toutes les informations nécessaires concernant l'installation, l'élimination des dysfonctionnements et l'entretien.

Lisez attentivement ce manuel avant d'ouvrir l'unité, ou de réaliser des opérations d'entretien sur celle-ci. Le fabricant de ce produit ne sera en aucun cas tenu responsable en cas de blessure d'un utilisateur ou d'un endommagement de l'unité suite à d'éventuelles erreurs lors de l'installation, de l'élimination des dysfonctionnements, ou d'un entretien inutile. Il est primordial de suivre à tout moment les instructions spécifiées dans ce manuel.

Toute recommandation non suivie annule la garantie.

1. PRÉFACE (suite)

Consignes de sécurité

Cet appareil contient du R32.

Ne jamais utiliser un réfrigérant autre que du R32. Tout autre corps gazeux mélangé avec le R32 risque de provoquer des pressions anormalement élevées pouvant conduire à une panne ou à une rupture de tuyaux et blesser des personnes.

Lors de réparations ou d'opérations de maintenance ne jamais utiliser des tubes de cuivre dont l'épaisseur est inférieure à 0,8 mm.

La pompe à chaleur étant sous pression ne jamais percer les tuyaux ni tenter de faire une brasure. Il y a risque d'explosion.

Ne jamais exposer l'appareil à des flammes, des étincelles ou autre sources d'allumage. Il pourrait exploser et entraîner des blessures graves voire mortelles.

• En cas de stockage la pompe à chaleur doit être stockée dans une pièce bien ventilée et d'une surface au sol de plus de A_(m^2) donnée par la formule suivante: A_ = (M/(2.5 × 0.22759 × h0))^2
  M est la charge de réfrigérant dans l'appareil en kg et h0 est la hauteur de stockage. Pour un stockage au sol h0 = 0,6 m.
• La pompe à chaleur est exclusivement prévue pour une installation à l'extérieur des bâtiments.
  • L'unité doit être installée par un personnel qualifié.
• Ne pas installer la pompe à chaleur sur un support risquant d'amplifier les vibrations de l'unité.
• Vérifier que le support prévu pour l'unité est convenablement dimensionné pour le poids de l'appareil.
• Ne pas installer la pompe à chaleur dans un endroit susceptible d'amplifier son niveau sonore ou dans un endroit où le bruit de l'unité risquerait de générer le voisinage.
• Tous les raccordements électriques doivent être effectués par un électricien professionnel qualifié et selon les normes en vigueur dans le pays d'installation cf § 3.4.
• Couper l'alimentation principale et le sectionneur avant tous travaux électriques. Tout oubli peut être cause d'électrocution.

1. PRÉFACE (suite)

• Avant l'installation vérifier que le câble de terre n'est pas coupé ou déconnecté. Raccorder et serrer convenablement le câble d'alimentation électrique. Si la connexion est mauvaise, des parties électriques peuvent être endommagées.
• L'exposition de la pompe à chaleur à l'eau ou à un milieu humide risque de provoquer une électrocution. Soyez très vigilant.
• Si vous détectez tout défaut ou situation anormale, n'installez pas la pompe à chaleur et contactez immédiatement votre revendeur.
• L'entretien et les différentes opérations doivent être réalisés à la fréquence et aux moments recommandés, tel que spécifié dans le présent manuel.
• Les réparations doivent être effectuées par un personnel qualifié.
• N'utilisez que des pièces détachées d'origine.
• Ne jamais utiliser un autre procédé de nettoyage que celui préconisé dans ce manuel.

Informations importantes concernant le réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto. Ne libérez pas ces gaz dans l'atmosphère.

Type de réfrigérant : R32

Valeur GWP(1) : 675, Valeur basée sur le 4ème rapport du GIEC.

La quantité de réfrigérant basée sur la réglementation F Gaz 517/2014 est indiquée sur la plaque signalétique de l'unité.

Des inspections périodiques de fuite de réfrigérant peuvent être exigées en fonction de la législation européenne ou local. Veuillez contacter votre distributeur local pour plus d'informations.

(1) Potentiel de réchauffement global

2. CARACTÉRISTIQUES TECHNIQUES

2.1 Données techniques de la pompe à chaleur

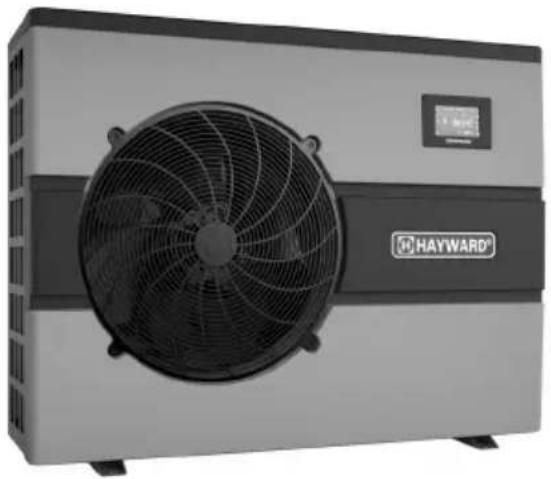

Modèles	ENERGYLINE PRO INVERTER	ENPI4M ENPI6M
Tension d'alimentation V		220V-240V ∨ / 1ph / 50Hz
Réfrigérant / R32
Charge kg 0,50 0,65
Masse en teqCO2	/ 0,34 0,44
Fréquence du contrôle de fuite / Aucune exigence mais conseillé de façon annuelle
Capacité de chauffage Min--Max (a) kW 2,50--9,73 3,20--11,9
Puissance électrique absorbée Min--Max (a)	kW 0,20--1,34	0,28--1,68
Courant nominal de service Min--Max (a)	A	1,33--6,02 1,34--7,32
COP Max--Min (a)	/	12,32--7,12	11,51--7,10
Capacité de chauffage Min--Max (b) kW 1,71--7,60 2,70--9,70
Puissance électrique absorbée Min--Max (b)	kW 0,27--1,49	0,44--1,88
COP Max--Min (b)	/	6,40--5,1	6,10--5,55
Courant maximum de service (CMS)	A	7,30	8,90
Calibre du fusible	aM	8	10
Disjoncteur courbe D	D	8	10
Courant de démarrage	A	< CMS	< CMS
Raccordement hydraulique	mm	50mm
Débit d'eau nominal (a)	m3/h	4,20 5,10
Perte de charge sur l'eau max	kPa	3,3	4,5
Compresseur	/	DC Inverter Mitsubishi	DC Inverter Highly
Type	/	Double Rotatif	Double Rotatif
Quantité	/	1
Résistance d'enroulement à 20°C	Ohm	1,91	0,788
Ventilateur	/	Axial
Quantité		1
Diamètre	mm	405 510
Nombre de pale	/	3
Moteur	/	DC Inverter
Quantité	/	1	1
Vitesse de rotation	Tr/min	500--700	500-650
Vitesse Mode Silence	Tr/min	300 400
Niveau de pression acoustique à 1m	dB(A)	33--41	33-41
Niveau de pression acoustique à 10m	dB(A)	16--25	16--25
Dimensions nettes de l'unité (L-I-H) mm	1046/400/768
Poids	kg 53	65

(a) Air sec 27°C - Humidité relative 78% - Température d'entrée d'eau 26°C.
(b) Air sec 15°C - Humidité relative 71% - Température d'entrée d'eau 26°C

2. CARACTÉRISTIQUES TECHNIQUES (suite)

2.2 Plage de fonctionnement

Utiliser la pompe à chaleur dans les plages suivantes de températures et d'humidité pour assurer un fonctionnement sûr et efficace.

	Mode chauffage	Mode Refroidissement
Température extérieure -12°C – +35°C	+7°C – +43°C
Température d'eau +12°C – +40°C	+8°C – +40°C
Humidité relative < 80% < 80%
Plage de réglage point de consigne	+15°C – +32°C +8°C – +32°C

Si la température ou l'humidité ne correspond pas à ces conditions, des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur peut ne plus fonctionner.

La température maximum de chauffage est limitée à +32° Celsius afin d'éviter la détérioration des liners. Hayward décline toutes responsabilités dans le cas d'une utilisation au delà des +32°C.

2. CARACTERISTIQUES TECHNIQUES (suite)

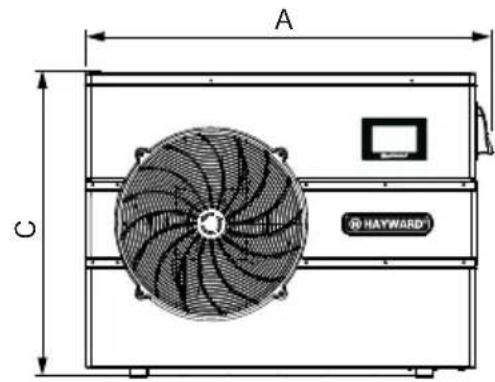

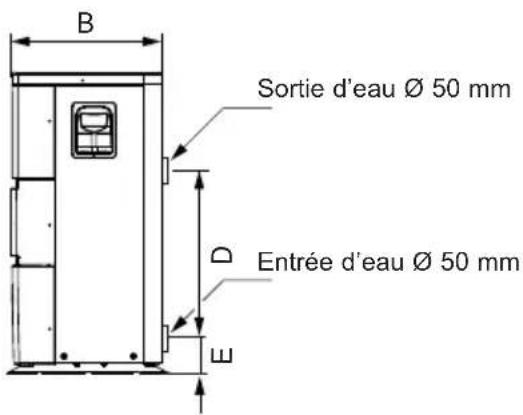

2.3 Dimensions

Modèles :

ENPI4M / ENPI6M

B Sortie d'eau Ø 50 mm D Entrée d'eau Ø 50 mm

A C HAYWARD®

F G H

Unité : mm

Repère\Modèle	ENPI4M / ENPI6M
A 1046
B 400
C 768
D 350
E 110
F 615
G 428
H 400

3. INSTALLATION ET RACCORDEMENT

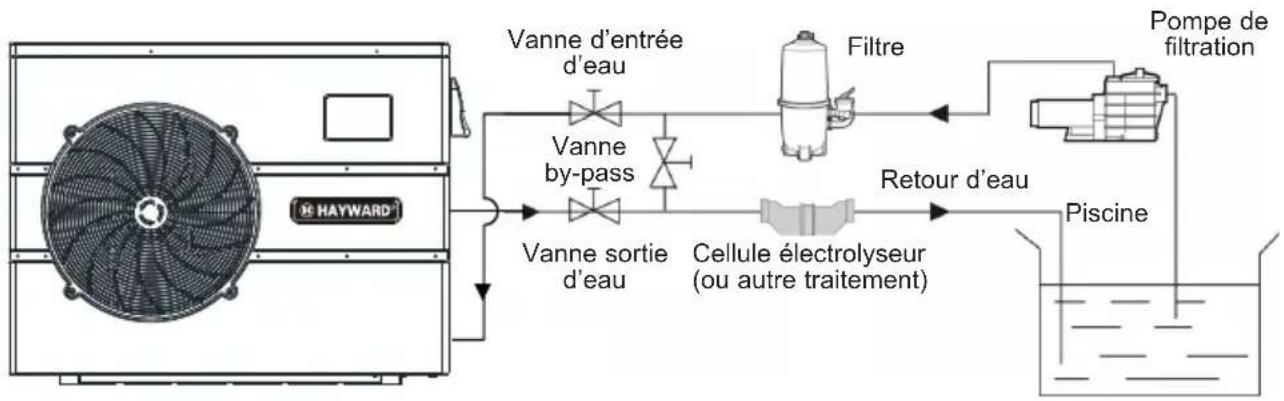

3.1 Schéma de Principe

Note : La pompe à chaleur est fournie sans aucun équipement de traitement ou de filtration. Les éléments présentés sur le schéma sont des pièces à fournir par l'installateur.

3.2 Pompe à chaleur

Placer la pompe à chaleur à l'extérieur et en dehors de tout local technique fermé.

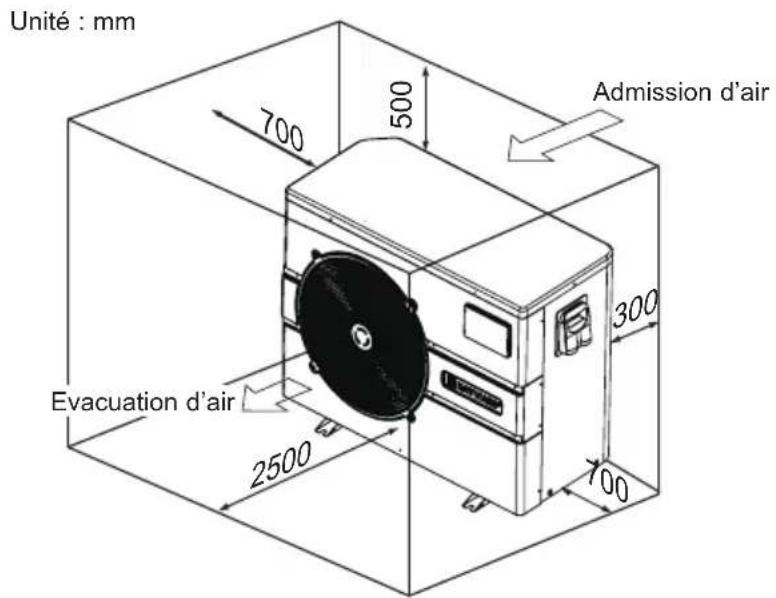

Placée sous abri, les distances minimum prescrites ci-dessous doivent être respectées afin d'éviter tout risque de recirculation d'air et une dégradation des performances globales de la pompe à chaleur.

Unité : mm 700 500 Admission d'air 300 Evacuation d'air 2500 700

3. INSTALLATION ET RACCORDEMENT (suite)

Installer de préférence la pompe à chaleur sur une dalle béton désolidarisée ou une chaise de fixation prévue à cet effet et monter la pompe à chaleur sur les silentblocs fournis (visserie et rondelles non fournies).

Distance maximale d'installation entre la pompe à chaleur et la piscine 15 mètres.

Longueur totale aller-retour des canalisations hydrauliques 30 mètres. Isoler les canalisations hydrauliques de surface et enterrées.

La pompe à chaleur doit être installée à une distance minimum du bassin conformément à la NF C 15-100 (soit à 3,5 m du plan d'eau pour la France) ou conformément aux normes d'installation en vigueur dans les autres pays.

Ne pas installer la pompe à chaleur à proximité d'une source de chaleur.

En cas d'installation dans des régions neigeuses il est conseillé d'abriter la machine afin d'éviter une accumulation de neige sur l'évaporateur.

La pompe à chaleur est fournie avec deux raccords union ∅ 50 mm. Utiliser du tube PVC pour canalisation hydraulique ∅ 50 mm. Raccorder l'entrée d'eau de la pompe à chaleur à la conduite venant du groupe de filtration puis raccorder la sortie d'au de la pompe à chaleur à la conduite d'eau allant au bassin (cf schéma ci-dessous).

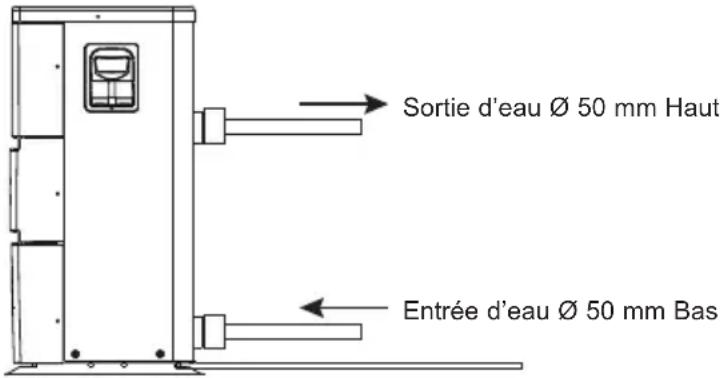

Sortie d'eau Ø 50 mm Haut Entrée d'eau Ø 50 mm Bas

Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à chaleur.

Si un distributeur automatique ou un électrolyseur est utilisé, il doit impérativement être installé après la pompe à chaleur dans le but de protéger le condenseur Titane contre une concentration trop importante de produit chimique.

Veillez à bien installer la vanne by-pass et les raccords union fournis au niveau de l'entrée et de la sortie d'eau de l'unité, afin de simplifier la purge durant la période hivernale, d'en faciliter l'accès ou son démontage pour l'entretien.

3. INSTALLATION ET RACCORDEMENT (suite)

3.4 Raccordement Électrique

L'installation électrique et le câblage de cet équipement doivent être conformes aux règles d'installation locales en vigueur.

F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,RECBT ITC-BT-31 2002	M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2	SK STN 33 2000-7-702
NL NEN 1010-7-702	SLO SIST HD 384-7-702.S2
P RSIUEE	TR TS IEC 60364-7-702

Vérifiez que l'alimentation électrique disponible et la fréquence du réseau correspondent au courant de fonctionnement requis, en prenant en considération l'emplacement spécifique de l'appareil, et le courant nécessaire pour alimenter tout autre appareil connecté au même circuit.

ENPI4M 230V ∼ +/- 10 % 50 Hz 1 Phase

ENPI6M 230V ∼ +/- 10 % 50 Hz 1 Phase

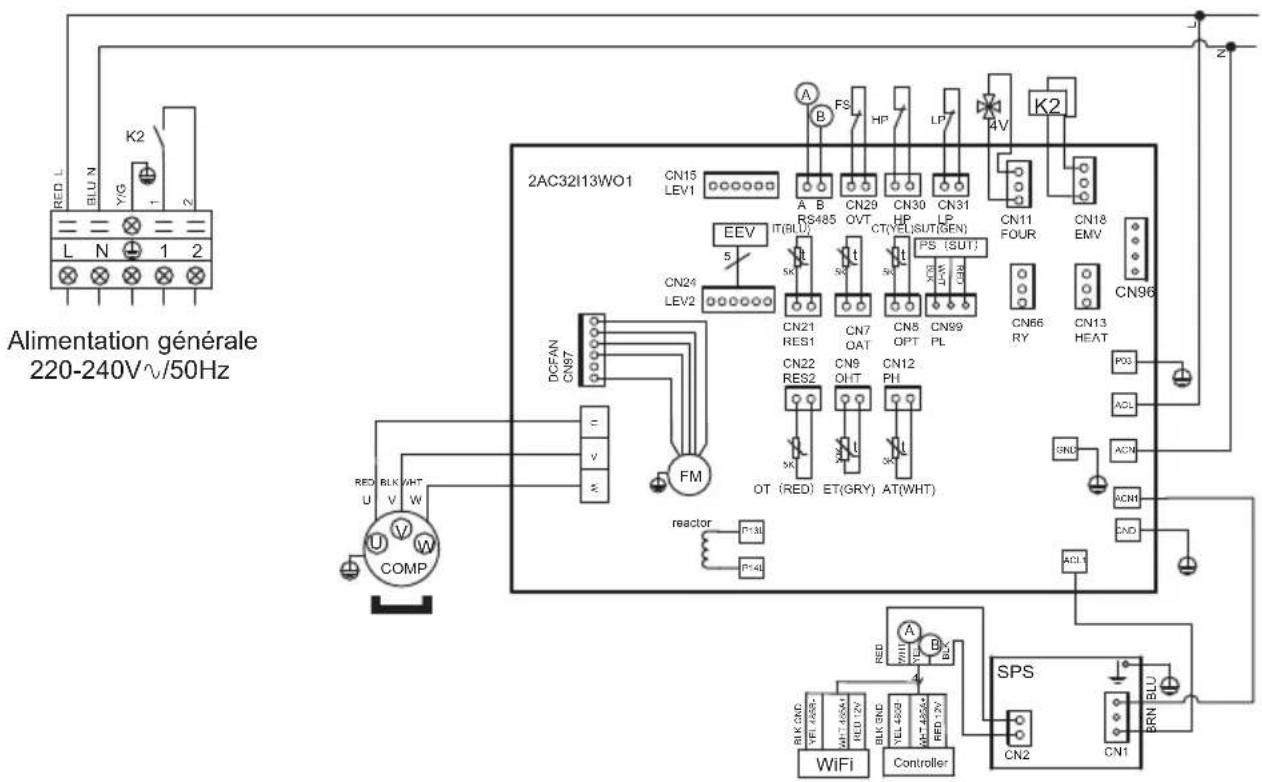

Observez le schéma de câblage correspondant en annexe.

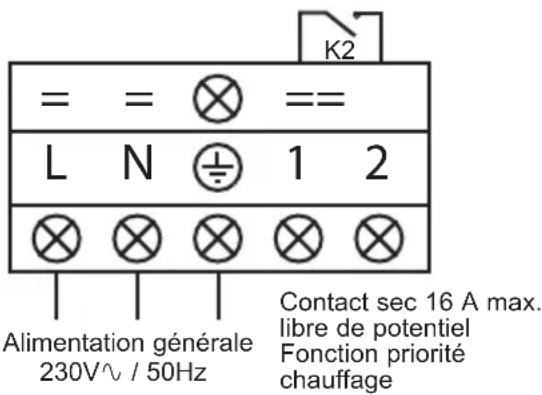

Le boîtier de raccordement se trouve du côté droit de l'unité. Trois connexions sont destinées à l'alimentation électrique, et deux à la commande de la pompe de filtration (Asservissement).

= = ≡ == L N ⊕ 1 2 Alimentation générale 230V^ / 50Hz Contact sec 16 A max. libre de potentiel Fonction priorité chauffage K2

3. INSTALLATION ET RACCORDEMENT (suite)

La ligne d'alimentation électrique doit être dotée, de manière appropriée, d'un dispositif de protection fusible de type alimentation moteur (aM) ou disjoncteur courbe D ainsi que d'un disjoncteur différentiel 30mA (voir tableau après).

Modèles ENPI4M ENPI6M
Alimentation électrique	V/Ph/Hz	230V 50Hz	230V 50Hz
Calibre fusible type aM	A 8 aM	10 aM
Disjoncteur courbe D A 8 D 10 D
Section de câble	mm ^2	3G 2,5 3G 2,5

Utiliser un câble d'alimentation Type RO2V/R2V ou équivalent.

Les sections de câble sont données pour une longueur maximum de 25 m, elles doivent néanmoins être vérifiées et adaptées en fonction des conditions d'installation.

Prenez toujours garde d'arrêter l'alimentation principale avant d'ouvrir la boîte de commande électrique.

3.5 Premier démarrage

Procédure de démarrage - une fois l'installation terminée, suivez et respectez les étapes suivantes :

1) Faites pivoter les ventilateurs à la main afin de vérifier qu'il peut tourner librement, et que l'hélice est fixée correctement sur l'arbre du moteur.
2) Assurez-vous que l'unité est connectée correctement à l'alimentation principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d'eau sont ouvertes, et que l'eau s'écoule vers l'unité avant de passer en mode chauffage ou refroidissement.
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne présente aucune obstruction.
6) Activez l'alimentation électrique destinée à l'unité, puis appuyez sur le bouton Marche/Arrêt sur le panneau de commande.
7) Assurez-vous que le signal d'alarme (⚠) ne s'allume pas en rouge. Le cas échéant voir le guide de dépannage (voir § 6.4).

3. INSTALLATION ET RACCORDEMENT (suite)

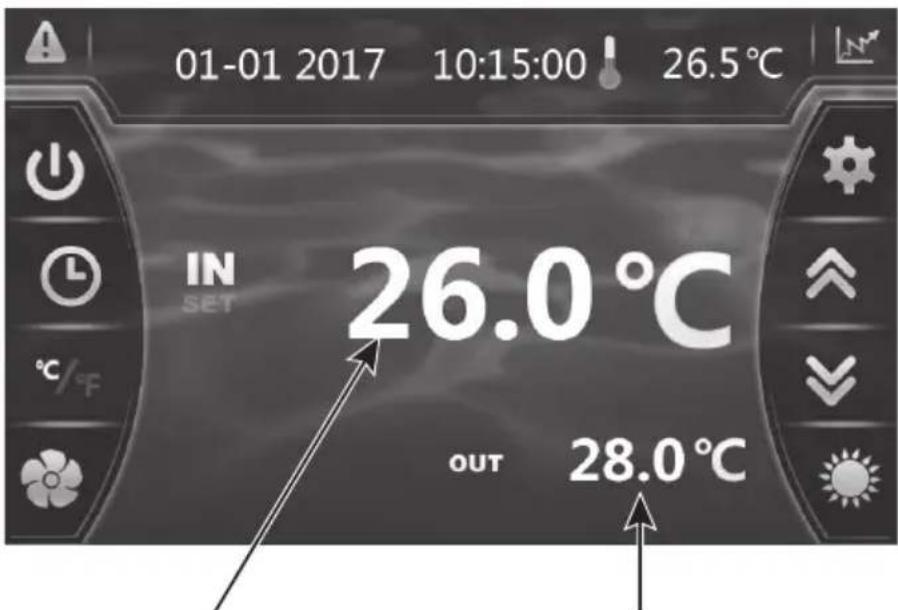

8) Fixez le débit d'eau à l'aide de la vanne by-pass (voir § 3.6 et 2.1), tel que prévu respectivement pour chaque modèle, de manière à obtenir une différence de température Entrée/Sortie de 2°C.
9) Après un fonctionnement de quelques minutes, vérifiez que l'air sortant de l'unité s'est refroidi (entre 5 et 10°).
10) L'unité étant en service, désactivez la pompe de filtration. L'unité doit s'arrêter automatiquement et afficher le code d'erreur E03 (voir § 6.4).
11) Faites fonctionner l'unité et la pompe de la piscine 24 heures sur 24, jusqu'à ce que la température de l'eau souhaitée soit atteinte. Quand la température d'entrée d'eau atteint la valeur de consigne, l'unité s'arrête. Elle redémarre alors automatiquement (tant que la pompe de la piscine est en service) si la température de la piscine est inférieure d'au moins 0.5°C à la température de consigne.

Contrôleur de débit - L'unité est dotée d'un contrôleur de débit qui active la pompe à chaleur lorsque la pompe de filtration de la piscine est en service, et la désactive lorsque la pompe de la filtration est hors service. Par manque d'eau, le code d'alarme E03 s'affiche sur le régulateur (Voir § 6.4).

Temporisation - l'unité intègre une temporisation de 3 minutes, afin de protéger les composants du circuit de commande, d'éliminer toute instabilité en terme de redémarrage et, toute interférence au niveau du contacteur. Grâce à cette temporisation, l'unité redémarre automatiquement 3 minutes environ après toute coupure du circuit de commande. Même une coupure de courant de courte durée active la temporisation de démarrage.

3. INSTALLATION ET RACCORDEMENT (suite)

3.6 Réglage du débit d'eau

Les vannes d'entrée et de sortie d'eau étant ouvertes, ajuster la vanne dite "by-pass" de façon à obtenir une différence de 2°C entre la température d'entrée et de sortie d'eau (voir schéma de principe § 3.1).

Vous pouvez vérifier le réglage en visualisant les températures entrée/sortie directement sur le panneau de commande.

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C

Température d'entrée d'eau Température de sortie d'eau

Note : L'ouverture de la vanne dite "by-pass" engendre un débit moins important d'ou une augmentation du T .

La fermeture de la vanne dite "by-pass" engendre un débit plus important d'ou une diminution du T .

4. INTERFACE UTILISATEUR

4.1 Présentation générale

La pompe à chaleur est équipée d'un panneau de commande digital à écran tactile, raccordé électriquement et pré-réglé en usine en mode chauffage.

1345 2 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Légende

1 A		e (rouge clignotant)
2 E		verrouillé
3 D
4 H
5 T		érature extérieure
6		Base d'enregistrement (Température d'eau et puissance absorbée)
7		Lecture des paramètres et sauvegarde
8 D		ment haut / Augmenter
9 D		ment bas / Diminuer
10		Sélection du mode de fonctionnement
10a		e refroidissement

10b		chauffage
10c		automatique
11 T		érature Sortie d'eau
12 S		tion mode silence
12a F		age timer mode silence
12b		Témoin mode silence et activation
13 C		ersion °C / °F
14 T		érature Entrée d'eau
15		Réglage date et heure Timer ON/OFF
16 D		rage en cours
17 M		ne / Arrêt

4. INTERFACE UTILISATEUR (suite)

Mode OFF

Lorsque la pompe à chaleur est en veille (Mode OFF), le bouton est grisé.

Mode ON

Lorsque la pompe à chaleur est en fonctionnement ou en régulation (Mode ON) le bouton s allume en vert.

4.2 Réglage Date et Heure

Saisir tous les champs (Jour/Mois/Année, Heure/Minute/Seconde avant de valider, dans le cas contraire les modifications ne seront pas sauvegardées.

4.3 Réglage du Timer

Le réglage de cette fonction est nécessaire dès lors que vous souhaitez faire fonctionner votre pompe à chaleur sur une plus courte période que celle définie par l'horloge de filtration. Ainsi vous pourrez programmer un départ différé et un arrêt anticipé ou simplement interdire une plage horaire de fonctionnement (par exemple la nuit).

Vous avez la possibilité de programmer un Timer Départ et un Timer Arrêt.

4. INTERFACE UTILISATEUR (suite)

01-01 2017 10:15:00 26.5°C IN OUT 26.5°C OUT 28.8°C

Timer 2

Time switch Marche Arrêt

Time switch 12 1 2 3 5 6 8 9 0 12:00 00:00 (Valider)

Surbrillance bleue = Activé Grisé = Désactivé

Le pas de réglage est "d'heure en heure".

• Une fois l'heure de départ réglée, appuyer sur (étape 6) pour activer le Timer. Le symbole et l'heure passent en surbrillance bleue.
• Reprendre les étapes 3 à 6 pour régler et activer l'heure d'arrêt ( ). II 00:00
• Les réglages terminés, la plage de fonctionnement de la pompe à chaleur apparait en surbrillance de couleur verte et la plage d'arrêt en surbrillance de couleur jaune.
• Presser 2 fois sur pour revenir à l'écran principal.

4. INTERFACE UTILISATEUR (suite)

4.4 Visualisation et réglage du point de consigne

01-01 2017 10:15:00 ! 26.5°C IN 26.5°C OUT 28.8°C

Presser le bouton pour afficher le point de consigne puis presser sur ou pour définir le point de consigne souhaité

Valider en appuyant sur le retour à l'écran principal est automatique

Le réglage s'effectue avec une précision de 0,5 °C.

Il est recommandé de ne jamais dépasser la température de 30°C pour éviter l'altération des liners.

4. INTERFACE UTILISATEUR (suite)

4.5 Verrouillage et déverrouillage de l'écran tactile.

L'écran de contrôle se verrouille automatiquement au bout d'une minute (réglage par défaut).

Il est possible d'ajuster entre 1 et 10 minutes le temps avant que l'écran ne se verrouille automatiquement, ou simplement d'annuler cette fonction.

Vérrouillage automatique activé

3) Ajuster le temps entre 1 et 10 minutes. La sauvegarde est automatique.

4) Presser 2 fois sur pour revenir à l'écran principal.

5) Pour désactiver le verrouillage automatique appuyer sur

Pour déverrouiller l'écran, appuyer (n'importe où) sur l'écran pendant 2 s. Saisir le code "22" et valider en appuyant sur EN

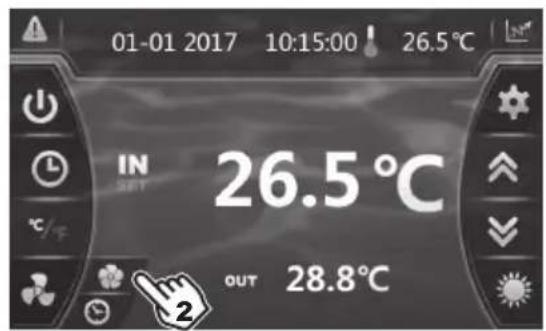

4.6 Activation et réglage du mode SILENCE

Le mode silence permet une utilisation de la pompe à chaleur en mode économique et très silencieux lorsque les besoins de chauffage sont faibles (maintien en température du bassin, ou besoin d'avoir un fonctionnement ultra silencieux).

Cette fonction peut être Activée/Désactivée manuellement, ou à l'aide d'un Timer.

Activation Manuelle

4. INTERFACE UTILISATEUR (suite)

Désactivation Manuelle

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C

Réglage du Timer (suite)

Mute Timer ON OFF 1 00:00 2 00:00 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 08:00 Valider

1) Heure de début, saisie et validation
2) Heure de fin, saisie et validation.
3) Valider.

Mute Timer ON OFF 20:00 08:00

4) Activation.
5) Désactivation.
6) Retour à l'écran principal.

Le pas de réglage est "d'heure en heure". Une fois le Timer activé, celui-ci est actif 7 jours sur 7.

5.1 Entretien

Ces opérations de maintenance doivent être réalisées 1 fois par an afin de garantir la longévité et le bon fonctionnement de la pompe à chaleur.

• Nettoyer l'évaporateur à l'aide d'une brosse souple ou d'un jet d'air ou d'eau (Attention ne jamais utiliser un nettoyeur haute pression).
• Vérifier le bon écoulement des condensats.
  • Vérifier le serrage des raccords hydrauliques et électriques
• Vérifier l'étanchéité hydraulique du condenseur.
• Faire vérifier l'étanchéité du circuit frigorifique au détecteur de fuite par un professionnel agréé.

Avant toute opération de maintenance la pompe à chaleur doit être déconnectée de toute source de courant électrique. Les opérations de maintenance doivent être réalisées uniquement par un personnel qualifié et habilité à manipuler les fluides frigorigènes.

5.2 Hivernage

• Mettre la pompe à chaleur en Mode "OFF".
• Couper l'alimentation de la pompe à chaleur.
• Vider le condenseur à l'aide de la vidange pour éviter tout risque de dégradation (risque important de gel).
• Fermer la vanne "by-pass" et dévisser les raccords unions entrée/sortie.
• Chasser au maximum l'eau stagnante résiduelle du condenseur à l'aide d'un pistolet à air.
• Obturer l'entrée et la sortie d'eau sur la pompe à chaleur pour éviter l'intrusion de corps étranger.
• Couvrir la pompe à chaleur avec la housse d'hivernage prévue à cet effet.

Tout dommage occasionné par un mauvais hivernage entraîne l'annulation de la garantie.

6. ANNEXES

6.1 Schémas électriques

ENPI4M

Alimentation générale 220-240V~/50Hz RED L BLU N Y/G L N 1 2 K2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - -

LEGENDE

AT : SONDE DE TEMPÉRATURE D'AIR

LP : PRESSOSTAT BASSE PRESSION

COMP : COMPRESSEUR OT : SONDE DE TEMPÉRATURE SORTIE D'EAU

CT : SONDE TEMPÉRATURE ÉVAPORATEUR

SUT : SONDE DE TEMPÉRATURE D'ASPIRATION

EEV : DÉTENDEUR ÉLECTRONIQUE 4V : VANNE 4 VOIES

FM : MOTEUR VENTILATEUR K2 : CONTACT SEC MAX. 16 A

FS : DÉTECTEUR PRÉSENCE D'EAU ET : SONDE TEMPÉRATURE REFOULEMENT

HP : PRESSOSTAT HAUTE PRESSION PS : CAPTEUR DE PRESSION

IT : SONDE DE TEMPÉRATURE ENTRÉE D'EAU

6. ANNEXES (suite)

ENPI6M

Alimentation générale 220-240V^/50Hz RED L BLU N Y/G 1 2 K2 L N 1 2 HP EP EP IT(BLU) FS UP GRN CN21 CN29 CN30 CN31 CN13 RES1 OVT LP HP SUT(GRN) T YE T LP CN18 PS (SUT) BN HT RN A B CN7 CN8 CN9 RS485 OAT QPT PL CN12 CN22 RES2 CN9 OT(RED) ET(GRY) CN24 LEV2 5k 5k 5k AT(WHT) DCFAN CN97 FM reactor P13L P14L SPS CN2 CN1 BRN FLU INT BLK HHT U V W COMP REC BLK HHT U V W REL GND WYL 486E RED TV REL GND WYL 486C RED TV Controller WiFi KN2 14V CN66 RY CN11 FOUR CN96 FILTER L1 N1 PGS ACI ACN GNX ACN GND ACL1

LEGENDE

AT : SONDE DE TEMPÉRATURE D'AIR

LP : PRESSOSTAT BASSE PRESSION

COMP : COMPRESSEUR OT : SONDE DE TEMPÉRATURE SORTIE D'EAU

CT : SONDE TEMPÉRATURE ÉVAPORATEUR

SUT : SONDE DE TEMPÉRATURE D'ASPIRATION

EEV : DÉTENDEUR ÉLECTRONIQUE 4V : VANNE 4 VOIES

FM : MOTEUR VENTILATEUR K2 : CONTACT SEC MAX. 16 A

FS : DÉTECTEUR PRÉSENCE D'EAU ET : SONDE TEMPÉRATURE REFOULEMENT

HP : PRESSOSTAT HAUTE PRESSION PS : CAPTEUR DE PRESSION

IT : SONDE DE TEMPÉRATURE ENTRÉE D'EAU

6. ANNEXES (suite)

6.2 Raccordements priorité chauffage Pompe Monophasé

230 V~ N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 230V/45-60 Hz 16(4) 250- R 3d Made in Germany OVS 1 2 3 8 4 5 6 7 2T1 4T2 6T3 14N0 A2 4 5 6 7 1 2 3 8 Contact Sec l max 16 A. K2 = = = = L N ⊕ 1 2 Alimentation générale 230V~ / 50Hz N L Pompe Monophasé

Les bornes 1-2 délivrent un contact sec libre de potentiel, sans polarité 230 V ^V / 50 Hz.

Câbler les bornes 1 et 2 en respectant le câblage indiqué ci-dessus afin d'asservir le fonctionnement de la pompe de filtration par cycle de 2 min. toutes les heures si la température du bassin est inférieure au point de consigne.

Ne jamais raccorder l'alimentation de la pompe filtration directement sur les bornes 1 et 2.

Page laissée blanche intentionnellement

6. ANNEXES (suite)

6.3 Vues éclatées et pièces détachées

ENPI4M / ENPI6M

6.4 Guide de dépannage

Certaines opérations doivent être réalisées par un technicien habilité.

En cas de défaut sur la pompe à chaleur, le symbole apparait en rouge clignotant dans le coin gauche de l'écran.

Appuyer sur le symbole pour accéder à la liste des erreurs.

Pour plus de détail, consulter le tableau ci-après.

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Code d'erreur Description Date et heure d'apparition

Après résolution du problème l'erreur est acquitée automatiquement, le triangle passe en grisé fixe.

Pour effacer la liste d'erreur, appuyer sur Cpuis revenir à l'écran précédent en appuyant sur

6. ANNEXES (suite)

Dysfonctionnement	Codes d'erreur	Description Solution
Défaut sonde entrée d'eau P01		Le capteur est ouvert ou en court circuit	Vérifier la connectique CN21/RES1 sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut sonde de sortie d'eau P02			Vérifier la connectique N22/RES2 sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut sonde température extérieure	P04		Vérifier la connectique CN12/PH sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut sonde dégivrage P05			Vérifier la connectique CN8/OPT sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut sonde d'aspiration Compresseur	P07		Vérifier la connectique CN7/OAT sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut sonde de refoulement Compresseur	P081		Vérifier la connectique CN9/OHT sur la carte et le connecteur rallonge ou remplacer le capteur
Défaut Haute pression E01 Le capteur est ouvert ou en court circuit			Vérifier la connectique CN30/HP sur la carte ou remplacer le capteur
			Vérifier le débit d'eau
			Vérifier le détecteur de débit d'eau
			Vérifier l'ouverture des vannes
			Vérifier le by-pass
			Vérifier l'encrassement de l'evaporateur
			Température d'eau trop chaude
			Problème d'incondensable après une maintenance, vider et tirer au vide le circuit frigorifique
			Charge de fluide trop importante, retirer du fluide dans une bouteille de liquide
Défaut basse pression E02 Le capteur est ouvert ou en court circuit			Vérifier la connectique CN31/LP sur la carte ou remplacer le capteur
			Fuite importante de fluide frigorigène, faire une recherche de fuite au détecteur
			Débit d'air trop faible, vérifier la vitesse de rotation du ventilateur
			Vérifier l'encrassement de l'evaporateur, néttoyer sa surface
Défaut détecteur de débit E03 Le capteur est ouvert ou en court circuit			Vérifier la connectique CN29/OVT sur la carte ou remplacer le capteur
			Manque d'eau, vérifier le fonctionnement de la pompe de filtration
			Vérifier l'ouverture des vannes d'arrêts
			Vérifier le réglage du by-pass

6. ANNEXES (suite)

Dysfonctionnement	Codes d'erreur	Description Solution
Différence de température Entrée/ Sortie > 13°C	E06 Applicable en mode Froid seulement		Manque d'eau, vérifier le fonctionnement de la pompe de filtration
			Vérifier l'ouverture des vannes d'arrêts
			Vérifier le réglage du by-pass
Protection Anti-gel E07 Température de sortie d'eau < à 4°C			Stopper la pompe à chaleur, vidanger le condenseur risque de gel
Problème de communication E08		Pas de communication entre la carte électronique et l'interface utilisateur	Vérifier les raccordements et la connectique - voir schéma électrique
Protection Anti-gel de niveau 1 E19		2°< Température d'eau <4°et Température d'air <0°	Arrêter le fonctionnement de la pompe à chaleur, vidanger le condenseur pour éviter le gel, par défaut la pompe à chaleur démarre la pompe de filtration pour éviter la prise en glace
Protection Anti-gel de niveau 2 E29		Températures d'eau < à 2° et Température d'air < 0°	Arrêter le fonctionnement de la pompe à chaleur, vidanger le condenseur pour éviter le gel, par défaut la pompe à chaleur démarre la pompe de filtration et la pompe à chaleur pour éviter la prise en glace.
Défaut moteur ventilateur F031 Moteur bloqué ou défaut de connexion			Vérifier la libre rotation; vérifier la connectique CN97/DCFan; remplacer le moteur
Défaut moteur ventilateur F051 Défaut de connexion			Vérifier la connectique DCFAN/CN97 ; remplacer le moteur
Température extérieure trop basse	TP	Limite de fonctionnement atteinte	Arrêter la pompe à chaleur
Défaut capteur de pression PP Le capteur est ouvert ou en court circuit			Vérifier la connectique voir schéma électrique

6. ANNEXES (suite)

6.5 Base d'enregistrement

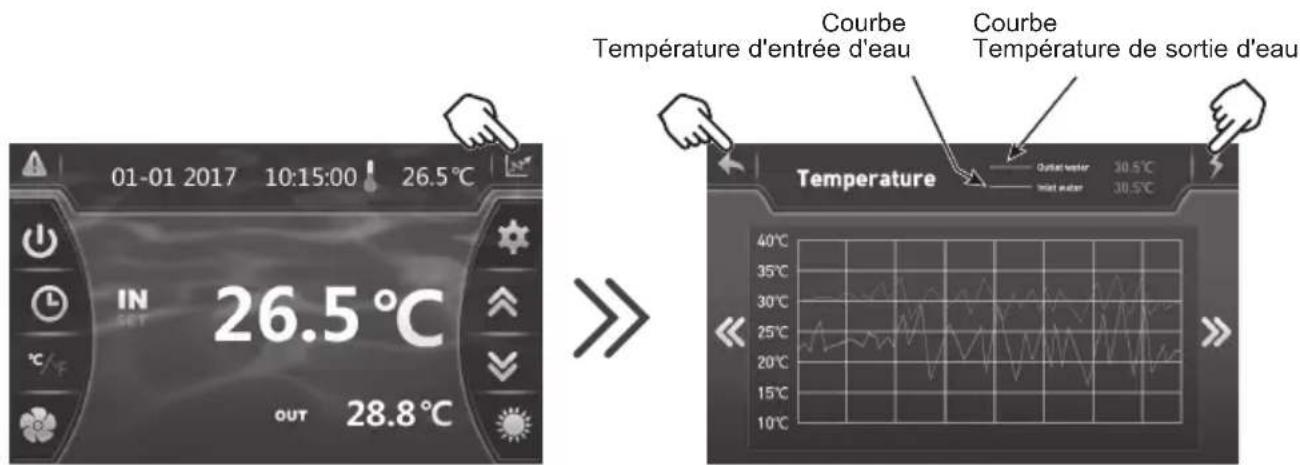

A partir de l'écran principal, appuyer sur pour accèder à l'historique des enregistrements de températures d'entrées et sorties d'eau.

Ces données sont disponibles 60 jours.

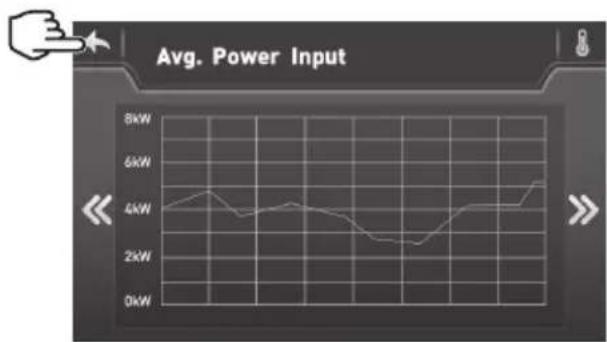

Appuyer sur pour accèder à la puissance électrique moyenne consommée.

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Courbe Température d'entrée d'eau Courbe Température de sortie d'eau Temperature 30.5°C 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C

Appuyer sur pour revenir à l'écran principal.

6. ANNEXES (suite)

6.6 Garantie

Tous les produits HAYWARD sont garantis contre tous vices de fabrication ou de matière pendant une période de deux années à compter de la date d'achat. Toute demande de garantie devra être accompagnée d'une preuve d'achat justifiant sa date. Nous vous incitons donc à conserver votre facture.

La garantie HAYWARD est limitée à la réparation ou au remplacement, au choix d'HAYWARD, des produits défectueux pour autant qu'ils aient subi un emploi normal, en accord avec les prescriptions mentionnées dans leur manuel d'utilisation, que le produit n'ait été modifié d'aucune sorte et utilisé uniquement avec des composants et des pièces HAYWARD. Les dommages dûs au gel et aux attaques d'agents chimiques ne sont pas garantis.

Tous les autres frais (transport, main d'œuvre...) sont exclus de la garantie.

HAYWARD ne pourra être tenu pour responsable d'aucun dommage direct ou indirect provenant de l'installation, du raccordement ou du fonctionnement incorrect d'un produit.

Pour faire jouer une garantie et demander la réparation ou le remplacement d'un article, adressez vous à votre revendeur. Aucun retour de matériel à notre usine ne sera accepté sans notre accord écrit préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.

ENERGYLINE PRO INVERTER

SWIMMING POOL HEAT PUMP UNIT

4.6 Activation et réglage du mode SILENCE

COMP : COMPRESSOR OT :

CT : CONDENSATIETEMPERATUUR SENSOR

EEV : ELEKTRONISCHE DRUKREGELAAR 4V : 4-WEGSKRAAN

FM : VENTILATORMOTORR

FS : WATERDETECTOR

HP : HOGEDRUKSCHAKELAAR

IT. TEMPERATUURSENSOR VOOR

COMP : COMPRESSOR OT :

CT : CONDENSATIETEMPERATUUR SENSOR

EEV : ELEKTRONISCHE DRUKREGELAAR 4V : 4-WEGSKRAAN

FM : VENTILATORMOTORR

FS : WATERDETECTOR

HP : HOGEDRUKSCHAKELAAR

IT. TEMPERATUURSENSOR VOOR

FM : MOTORE VENTOLA K2 :

CONTATTO PULITO LIBERO DA POTENZIALE 16A MAX.

FS : RILEVATORE ACQUA

ET : SONDA TEMPERATURA DI MANDATA

HP : PRESSOSTATO ALTA PRESSIONE

PS : SENSORE DI PRESSIONE

IT : SONDA TEMPERATURA ACQUA IN INGRESSO

6. APPENDICI (segue)

ENPI6M

Alimentazione generale 220-240V^ / 50Hz RED L BLU N YG 1 2 K2 L N 1 2 HP EP EP HP 2AC32I12WO1 IT(BLU) 5K FS UP GRN CN21 RES1 SLT(GRN) 5K CN29 OVT OT(YE) 5K CN30 HP 5K CN31 LP 5K CN13 HEAT PS (SUT) 5K CN18 EMV CN66 RY 4V CN11 FOUR CN96 FILTER L1 M1 ACI ACN R3 A B RS485 CN7 OAT CN8 OPT CN99 PL CN12 PH 5K OT(RED) ET(GRY) 5K AT(WHT) DCFAN CN97 LEV1 CN24 LEV2 5 EEV FM reactor P13L P14L SPS CN2 CN1 BRN FLU RED A B LAKD WHT 48A- RED 12V BLX GND YOL 48E- WHT 48A- RED 12V Controller WiFi

LEGENDA

AT : SONDA TEMPERATURA ARIA

LP : PRESSOSTATO BASSA PRESSIONE

COMP : COMPRESSORE OT : SONDA TEMPERATURA ACQUA IN USCITA

CT : SONDA TEMPERATURA EVAPORATORE

FM : MOTORE VENTOLA K2 :

CONTATTO PULITO LIBERO DA POTENZIALE 16A MAX.

FS : RILEVATORE ACQUA

ET : SONDA TEMPERATURA DI MANDATA

HP : PRESSOSTATO ALTA PRESSIONE

PS : SENSORE DI PRESSIONE

IT : SONDA TEMPERATURA ACQUA IN INGRESSO

6. APPENDICI (segue)

Parc Industriel de la Plaine de l'Ain

Allée des Chênes

01150 Saint-Vulbas

France

http://www.hayward.fr

CE
