BRUKSANVISNING EnergyLine Pro Fi Heat HAYWARD

Installerings- og brukerveiledning

Installerings- og brukerveiledning

1. INNLEDNING 1

2. SPESIFIKASJONER 4

2.1 Varmepumpens ytelse 4
2.2 Driftsområde 5
2.3 Dimensjoner 6

3. INSTALLERING OG TILKOBLING 7

3.1 Skjematisk diagram 7
3.2 Varmepumpe 7
3.3 Vanntilkobling 8
3.4 Elektrisk tilkobling 9
3.5 Førstegangs oppstart 10
3.6 Innstilling av vannstrømmen 12

4. BRUKERGRENSESNITT 13

4.1 Oversikt 13
4.2 Justering av dato og klokkeslett 14
4.3 Innstilling av Timer 14
4.4 Innstilling og visning av settpunkt 16
4.5 Låse og låse opp berøringsskjermen 17
4.6 Innstilling av funksjon SILENCE 18

5.1 Vedlikehold 21
5.2 Vinterklargjøring 21

6. VEDLEGG 22

6.1 Koblingsskjemaer 22
6.2 Kobling med prioritet på enfaset varmepumpe 24
6.3 Sprengskisse og reservedeler 26

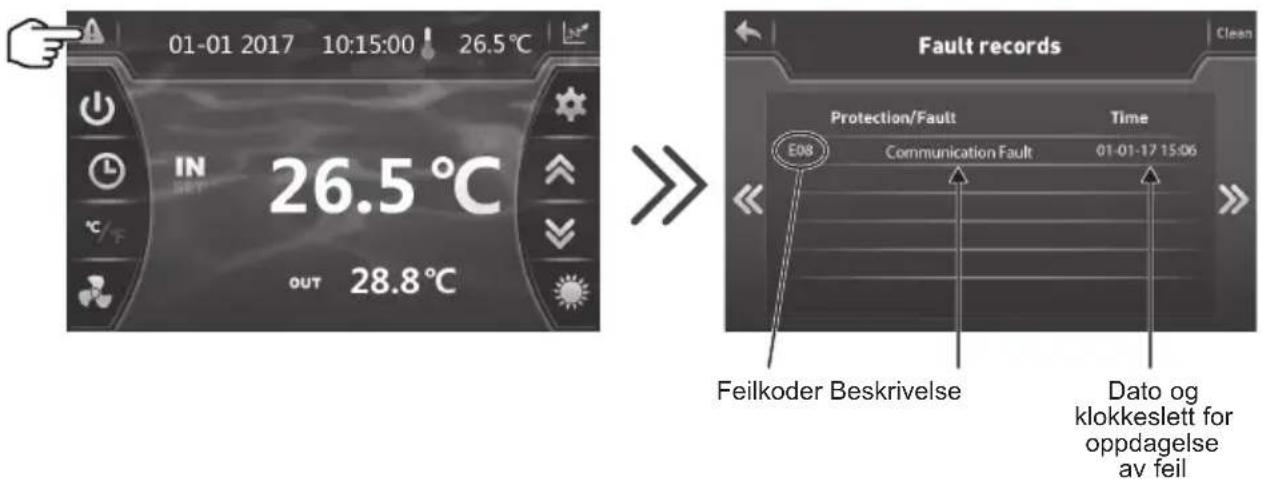

6.4 Veiledning for feilsøking 28
6.5 Lagringsbase 31
6.6 Garanti 32

1. INNLEDNING

Takk for at du har kjøpt denne Hayward varmepumpen til svømmebasseng. Hayward FULL INVERTER varmepumpe har blitt utformet i henhold til strenge produksjonsstandarder for å oppfylle det høye kvalitetsnivået.

Hayward varmepumper vil gi deg enestående ytelser gjennom hele badesesongen ved at de tilpasser effekt, elektrisk forbruk og støynivå etter bassengets oppvarmingsbehov takket være kontrollogikken FULL INVERTER.

Les instruksene i denne veiledningen nøye før du tar enheten i bruk.

Hayward varmepumper er kun forutsett til å varme opp bassengvann, og materiellet må ikke brukes til andre bruksområder.

Denne brukerveiledningen inneholder all nødvendig informasjon vedrørende installasjon, feilretting og vedlikehold.

Les denne brukerveiledningen nøye før du åpner enheten eller utfører vedlikeholdsoperasjoner på den. Produsenten av dette produktet vil ikke i noen tilfeller bli holdt ansvarlig for skader på brukeren eller ødeleggelser på enheten som er en følge av feil ved installasjon, feilretting eller unødvendig vedlikehold. Det er svært viktig at instruksene i denne brukerveiledningen blir nøye fulgt på ethvert tidspunkt.

Det må ikke brukes noe annet kuldemedium enn R32. Enhver annen gass blandet med R32 kan føre til unormalt høye trykk som igjen kan forårsake feil eller eksplosjon av rørene samt personskade.

Ved reparasjon eller vedlikehold må R32 aldri brukes med kobberrør med en tykkelse på mindre enn 0,8 mm.

Da varmepumpen er under trykk må man aldri forsøke å stikke hull på eller lodde rørene. Det er fare for eksplosjon.

• Dersom varmepumpen skal lagres må den oppbevares i et godt ventilert lokale med et gulvareal på mer enn A_(m^2) gitt med følgende formel:
  M er mengden kuldemedium i apparatet i kg, og h0 er lagringshøyden. For lagring på gulvet h0 = 0,6 m.

$$ A _ {\min} = (M / (2. 5 \times 0. 2 2 7 5 9 \times h 0)) ^ {2} $$

- Varmepumpen er kun forutsett for å bli installert på utsiden av bygninger.

- Enheten må installeres av kvalifisert personell.

- Varmepumpen må ikke installeres på et underlag som risikerer å forsterke enhetens vibrasjoner.

- Sjekk at underlaget som er forutsett for enheten er riktig dimensjonert for vekten av apparatet.

- Varmepumpen må ikke installeres på et sted hvor støynivået vil kunne forsterkes, eller på et sted hvor støyen fra enheten vil kunne være til sjenanse for naboene.

- Alle elektriske tilkoplinger må utføres av en kvalifisert og godkjent elektriker og i henhold til gjeldende standarder i installasjonslandet jfr. § 3.4.

- Bryt hovedstrømtilførselen og skillebryteren før alt elektrisk arbeid. Dersom dette ikke blir gjort kan det forårsake elektrisk sjokk.

- Sjekk at jordledningen ikke er kuttet eller frakoplet før installasjon.

• Kople til og stramme tilførselskabelen på riktig måte. Dersom forbindelsen er dårlig kan det føre til skade på de elektriske delene.
• Dersom varmepumpen utsettes for vann eller fuktig miljø, kan det føre til elektrisk sjokk. Utvis stor forsiktighet.
• Dersom du detekterer en feil eller en unormal situasjon, må ikke varmepumpen installeres, men ta umiddelbart kontakt med forhandleren.
• Vedlikeholdet og de ulike operasjonene må utføres med de anbefalte intervallene og på de anbefalte tidspunktene slik det er angitt i denne brukerveiledningen.
• Reparasjoner må utføres av kvalifisert personell.
• Bruk kun originale reservedeler.
• Det må aldri brukes en annen rengjøringsprosedyre enn den som fabrikanten har anbefalt.

Viktig informasjon angående det brukte kuldemediumet.

Dette produktet inneholder fluorholdige klimagasser som er berammet av Kyoto-protokollen Disse gassene må ikke frigjøres i atmosfæren.

Kuldemedium: R32

GWP-verdi(1): 675, Verdi basert på den 4. rapporten fra IPCC.

Mengden kuldemedium basert på regelverket F Gaz 517/2014 er angitt på dataplaten på enheten.

Periodiske inspeksjoner av lekkasje av kuldemedium kan bli påkrevet avhengig av den europeiske eller lokale lovgivningen. Ta kontakt med din lokale forhandler for mer informasjon.

(a) Tørrluft 27°C – Relativ fuktighet 78% - Temperatur til vanninnløp 26°C.
(b) Tørrluft 15°C – Relativ fuktighet 71% - Temperatur til vanninnløp 26°C.

Bruk varmepumpen i de følgende temperatur- og fuktighetsområder for å sikre en trygg og effektiv drift.

	Oppvarmingsmodus modus
Utetemperatur -12°C – +35°C +7°C – +43°C
Vanntemperatur +12°C – +40°C +8°C – +40°C
Relativ luftfuktighet < 80% < 80%
Innstillingsområde for settpunkt +15°C – +32°C +8°C – +32°C

Hvis temperatur eller luftfuktighet ikke samsvarer med disse betingelsene, kan sikkerhetsanordninger aktiveres og varmepumpen slutte å fungere.

Maksimumstemperaturen for oppvarming er begrenset til 32°C for å unngå forringelse av foringene. Hayward fraskriver seg alt ansvar i tilfelle av en bruk utover 32°C.

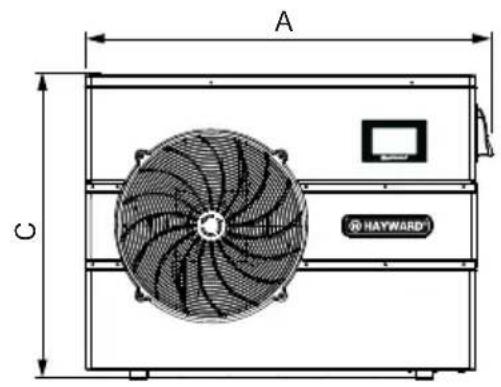

B Vannutløp Ø 50 mm D Vanninntak Ø 50 mm

A C HAYWARD®

F G H

Enhet : mm

Model Nummer	ENPI4M / ENPI6M
A 1046
B 400
C 768
D 350
E 110
F 615
G 428
H 400

3. INSTALLERING OG TILKOBLING

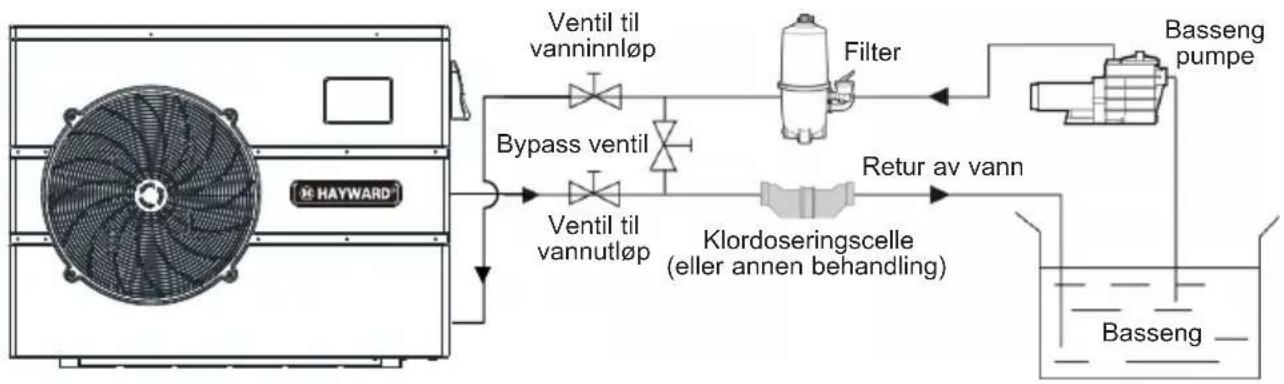

3.1 Skjematisk diagram

Merk: Varmepumpen er levery uten noe utstyr for behandling eller filtrering. Elementene som presenteres i diagrammer er deler som må leveres av installatøren.

3.2 Varmepumpe

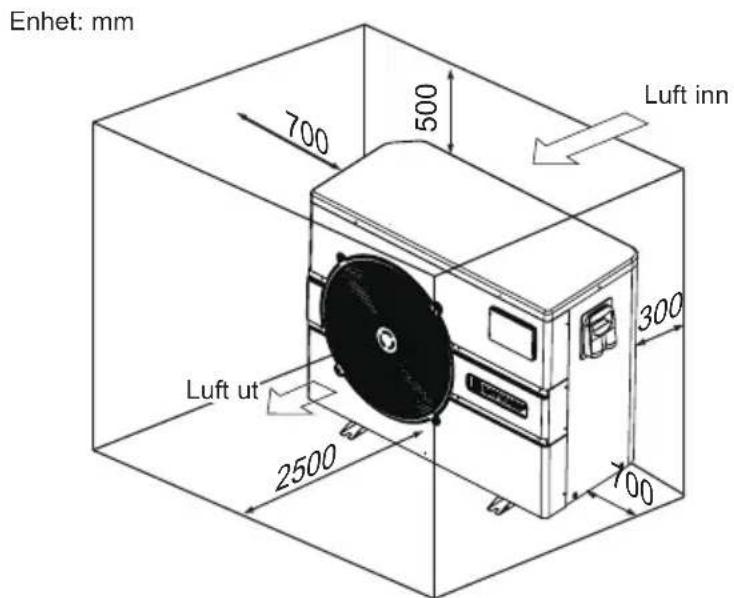

Plassert under beskyttelse, må minsteavstander angitt nedenfor følges for å unngå resirkulering av luft, og en degradering av varmepumpens i totale prestasjoner.

Enhet: mm 700 500 Luft inn 300 2500 700 Luft ut

Maksimal avstand for installasjon mellom varmepumpen og bassenget 15 meter.

Total tur-retur lengde for vannkanalene 30 meter.

Isoler vannkanaler på bakken og under jorden.

Varmepumpen må bygges opp og installeres med en minimum avstand fra bassenget, i henhold til standard NF C 15-100 (minst 3,5 meter fra bassenget i Frankrike) eller i henhold til gjeldende regler og forskrifter i hvert enkelt land.

Varmepumpen må ikke installeres i nærheten av en varmekilde.

I land hvor det er mye snø, bør det bygges opp et tak over maskinen for å unngå at snø bygger seg over ribbene på varmepumpen.

3.3 Vanntilkobling

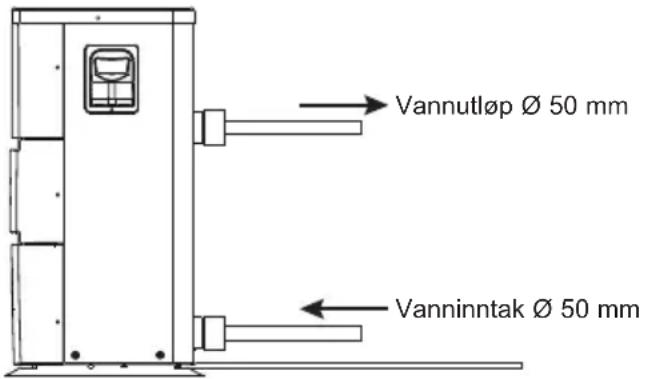

Varmepumpen leveres med to koblingsdeler med diameter på 50 mm. Bruk PVC-rør på ∅ 50 mm for vannkanaler. Koble varmepumpens vanninnløp til kanalen fra filteringsenheten, og koble deretter varmepumpens vannutløp til kanalen som går til bassenget (se diagram nedenfor).

Vannutløp Ø 50 mm Vanninntak Ø 50 mm

Installer en bypassventil mellom varmepumpens vanninnløp og vannutløp.

Dersom automatisk fordeler eller klordoseringscelle benyttes, må det være installert etter varmepumpen, for å beskytte Titanium-kondensatoren mot en for stor konsentrasjon av kjemiske stoffer.

Sørg for å installere bypassventilen og de medfølgende koblingsdelene ved enhetens vanninnløp og vannutløp, for å forenkle tømming om vinteren, for å forenkle tilgang eller demontering for vedlikehold.

Den elektriske installasjonen og kabling av dette utstyret må være i overensstemmelse med lokale forskrifter for installasjoner.

F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,RECBT ITC-BT-31 2002	M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2	SK STN 33 2000-7-702
NL NEN 1010-7-702	SLO SIST HD 384-7-702.S2
P RSIUEE	TR TS IEC 60364-7-702

Kontroller at den tilgjengelige strømforsyningen og nettfrekvensen stemmer overens med operasjonelle krav, og tar hensyn til den spesifikke plasseringen til apparatet, og nødvendig strøm til å drive alle andre apparater som er koblet til samme krets.

ENPI4M 230V ∼ +/- 10 % 50 Hz 1 Fase

ENPI6M 230V ∼ +/- 10 % 50 Hz 1 Fase

Følg tilsvarende koblingsskjema i vedlegg.

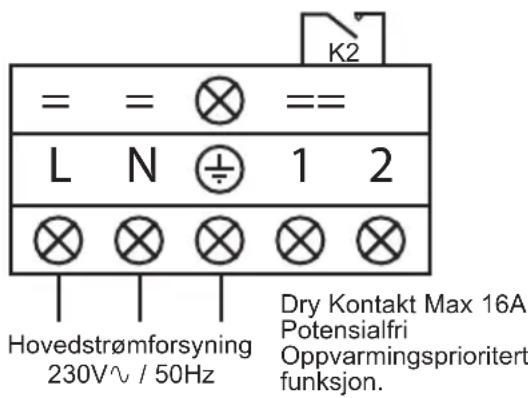

Koblingsboksen ligger på enhetens høyre side. Tre tilkoblinger er til strømforsyning, og to til å styre filtreringspumpen (servomekanisme).

= = ≡ == L N ⊕ 1 2 Hovedstrømforsyning 230V~ / 50Hz Dry Kontakt Max 16A Potensialfri Oppvarmingsprioritert funksjon.

Kabelseksjonene er gitt for en lengde på maksimalt 25 meter. De må allikevel kontrolleres og tilpasses de gjeldene installasjonsforholdene.

Pass alltid på å stanse hovedstrømforsyningen før du åpner den elektriske kontrollboksen.

3.5 Førstegangs oppstart

Oppstartsprosedyre - när installasjonen er fullført bør du gjøre følgende:

1) Roter viften for hånd for å sikre at den kan rotere fritt for hånd, og at spiralen er riktig festet til motorakselen.

2) Se til at enheten er riktig tilkoblet til hovedstrømforsyningen (se koblingsskjema i vedlegg).

4) Se til at alle vannventiler er åpne og at vannet renner inn i enheten før varme eller avkjøling skrus på.

5) Sjekk at kondensutløpet er festet riktig og er fri for blokkeringer.

6) Aktiver enhetens strømforsyning og trykk på On/Off-knappen kontrollpanelet.

8) Fastsett vannstrømmen ved hjelp av bypassventilen (se kapittel 3.6 og 2.1), som angitt for hver modell, slik at du oppnår en temperaturforskjell på 2 °C mellom vanninnløp og vannutløp.
9) Etter den har stått på noen minutter, sjekk at luften som kommer ut av enheten er kjøligere (mellom 5-10 °C).
10) Slå av filtreringspumpen mens enheten er i drift. Enheten skrus også av automatisk og viser feilkoden E03.
11) La enheten og filtreringspumpen stå på hele døgnet helt til ønsket vanntemperatur er nådd. Enheten slås av när gitt temperatur for vanninnløp av nådd. Enheten vil nå automatisk restarte (så lenge filtreringspumpen er på) när vanntemperaturen blir 2 °C mindre enn angitt temperatur.

Vannsirkulasjonsbryter - Enheten er utstyrt med en bryter som aktiverer varmepumpen når filtreringspumpen er på, og skrur den av når pumpen skrus av. Ved mangel på vann, vises alarmkoden E03 på kontrolleren (Se kapittel 6.4).

Tidsforsinkelse - enheten er utstyrt med en innebygd 3-minutters omstartsforsinkelse for å beskytte kontrollkretsens deler og for å fjerne omstartssyklus og støy. Denne tidsforsinkelsen vil automatisk omstarte enheten ca. 3 minutter etter hver avbrytelse av kontrollkretsen. Selv et kort strømavbrudd vil aktivere tidsforsinkelsen og forhindre enheten fra å starte før nedtellingen på 3 minutter er over.

3.6 Innstilling av vannstrømmen

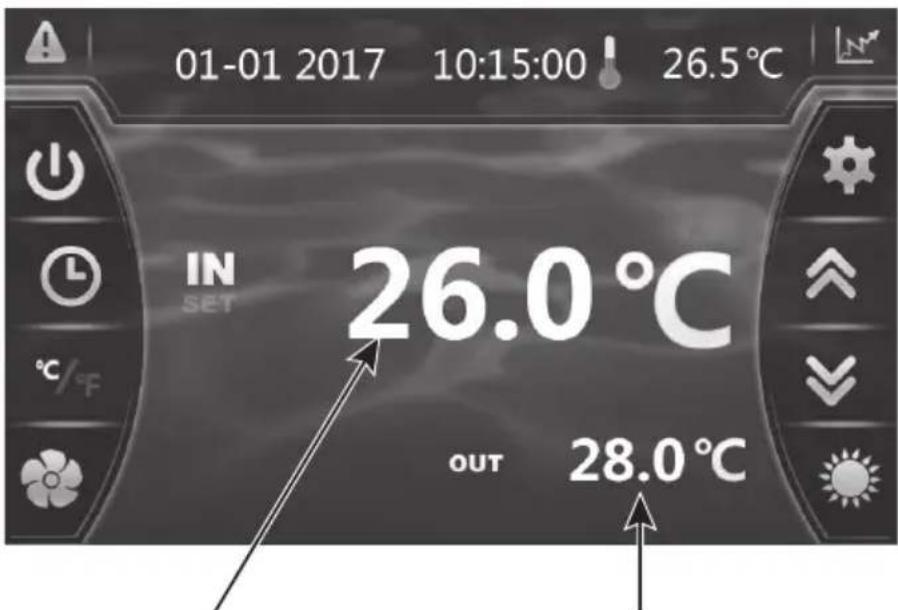

Ventilene for vanninnløp og vannutløp er åpne, juster bypassventilen for å få en temperaturforskjell på 2 °C mellom vanninnløp og vannutløp (se skjematisk diagram kapittel 3.1). Du kan kontrollere innstillingen ved å se på temperaturene for innløp/utløp direkte på kontrollpanelet.

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C

Temperatur Utgang av vann Temperatur Inngang av vann

Merk: Åpningen av bypassventilen genererer en mindre viktig strømning eller økt ΔT.

Lukking av bypassventilen genererer en sterkere strømning, eller en nedgang i ΔT.

4. BRUKERGRENSESNITT

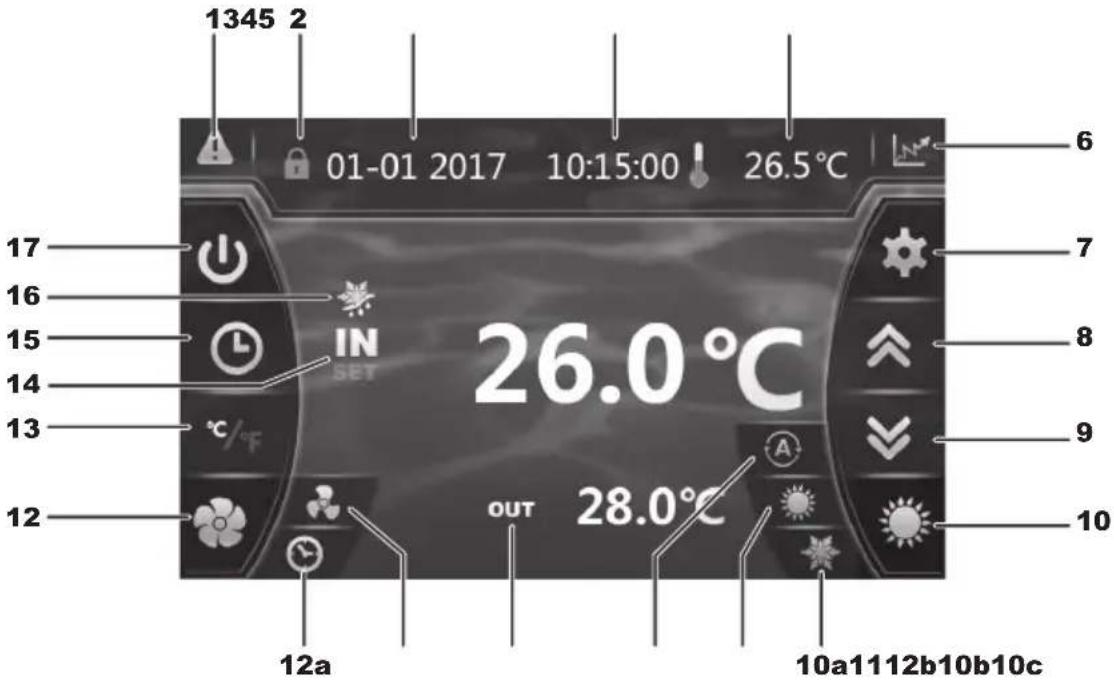

4.1 Oversikt

Varmepumpen er utstyrt med et digitalt kontrollpanel med berøringsskjerm, elektrisk tilkoblet og forhåndsinnstilt i fabrikk til varmedrift.

1345 2 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Tegnforklaring

1 A		(blinker rødt)
2 L		skjerm
3 D
4 K		eslett
5 U	[H77S]	ørstemperatur
6		Lagringsbase(vanntemperatur ogabsorbert ytelse)
7		Parameter-innlesing ogbackup
8 O		ver / ∅ke
9 N	[B3WZ]	ver / Minske
10 V		av driftsmodus
10a		modus

10b		armings modus
10c		matisk modus
11 T		eratur Inngang av vann
12 V		av Silence-modus
12a		Innstilling av Timer i Silence-modus
12b		Indikator for Silence-modus og aktivering
13 K		tertering °C / °F
14 T		eratur Utgang av vann
15		Justering av dato og klokkeslett Timer ON/OFF
16 C		ning på gang
17 C		ff

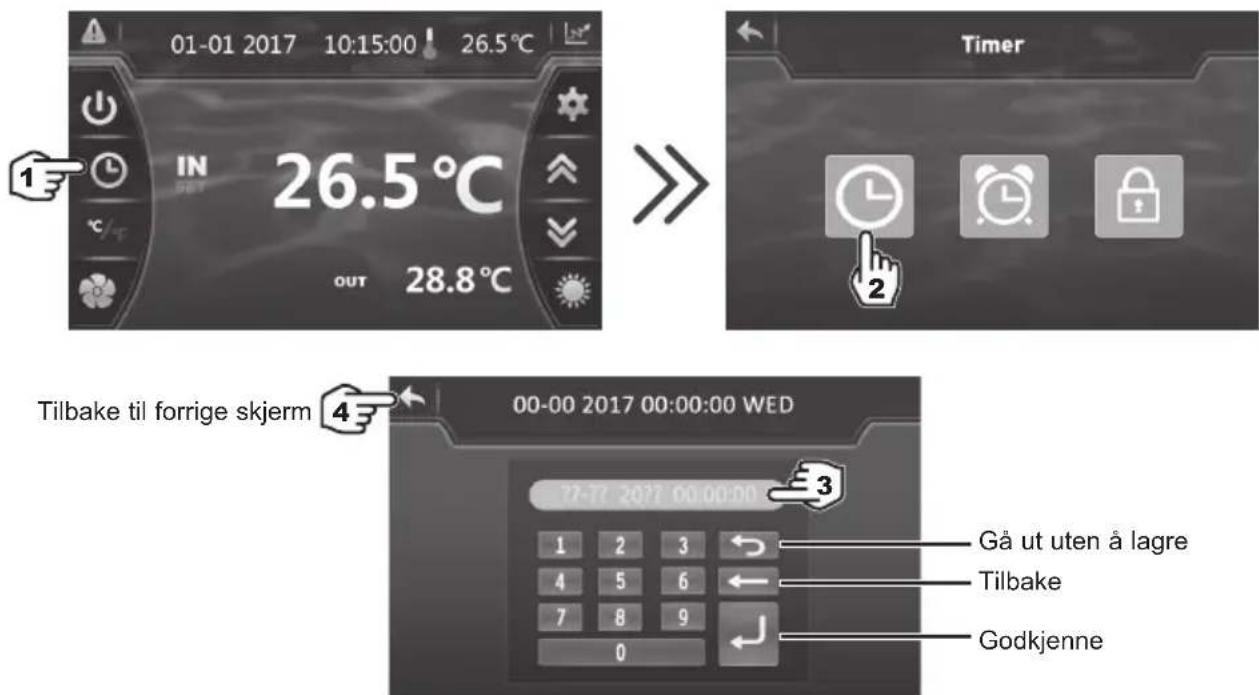

4.2 Justering av dato og klokkeslett

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Timer 2 Tilbake til forrige skjerm 4 00-00 2017 00:00:00 WED 77-77 2017 00:00:00 1 2 3 4 5 6 7 8 9 0 Gå ut uten å lagre Tilbake Godkjenne

Registrer alle feltene (Dag/Måned/År, Timer/Minutter/Sekunder før du godkjenner, ellers vil endringene ikke lagres.

4.3 Innstilling av Timer

Du stiller inn på denne funksjonen hvis du ønsker å sette varmepumpen i drift i løpet av en kortere periode enn den som er fastsatt av filtreringstimeren. Slik kan du programmere en forsinket start og en tidligere stans, eller rett og slett forby en tidsinnstilling for drift (for eksempel om natten).

Du kan programmere 1 Start-timere og 1 Stopp-timere.

Justeringstrinnet er fra "time til time".

• Etter at du har justert starttiden, trykk på (trinn 6) for å aktivere Timeren. Symbolet og klokkeslettet markeres i blått.
  • Gjenta trinn 3 til 6 for å stille inn og for å aktivere stansetiden ( ).
• Når innstillingene er gjort, vil driftsperioden for varmepumpen vises med grønn marking, og perioden uten drift vil vises med gul marking.
• Trykk 2 ganger på for å komme tilbake til hovedskjermen.

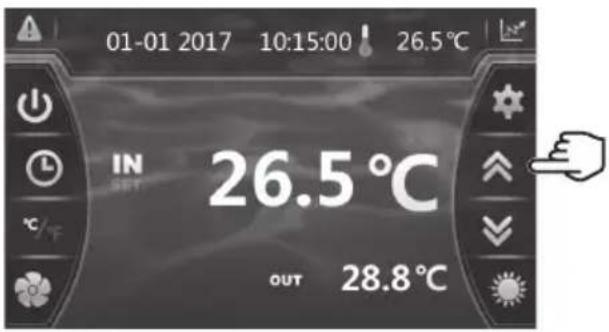

4.4 Innstilling og visning av settpunkt

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

I modus "OFF" og Modus "ON"

Trykk på knappen for å vise settpunktet, og trykk deretter på eller for å registrere et ønsket settpunkt.

Bekreft ved å trykke på, du kommer automatisk tilbake til hovedskjermen.

Innstillingen foretas med en nøyaktighet på 0,5 °C.

Det anbefales å ikke overstige en temperatur på 30 °C for å unngå forandring i basseng-liners.

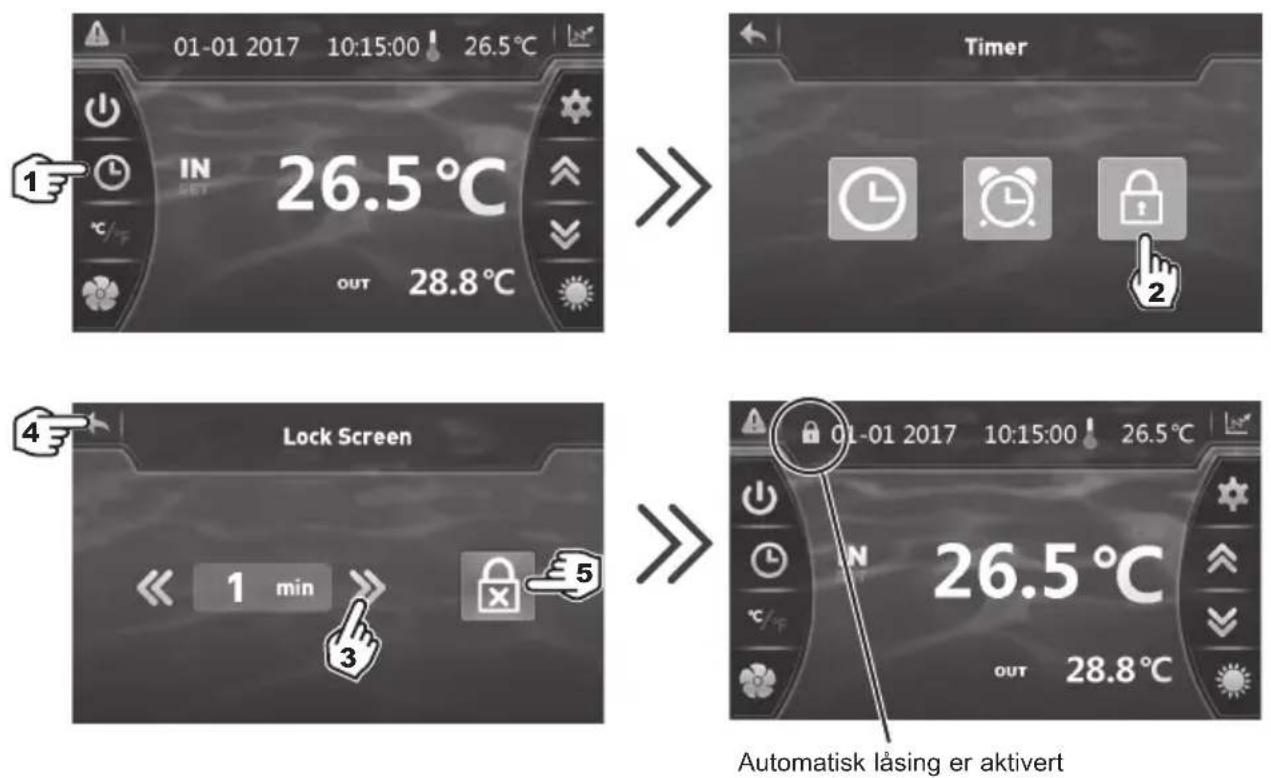

4.5 Låse og låse opp berøringsskjermen

Kontrolldisplayet låses automatisk etter ett minutt (standardinnstilling). Du kan justere tiden mellom 1 og 10 minutter før displayet låses automatisk. Du kan også avbryte denne funksjonen.

3) Juster tiden mellom 1 og 10 minutter. Lagringen gjøres automatisk.
4) Trykk 2 ganger på for å komme tilbake til hovedskjermen.
5) For å deaktivere automatisk låsing, trykk på

For å låse opp displayet, trykk (hvor som helst) på displayet i 2 sekunder. Tast inn koden "22" og bekreft ved å trykke på EN

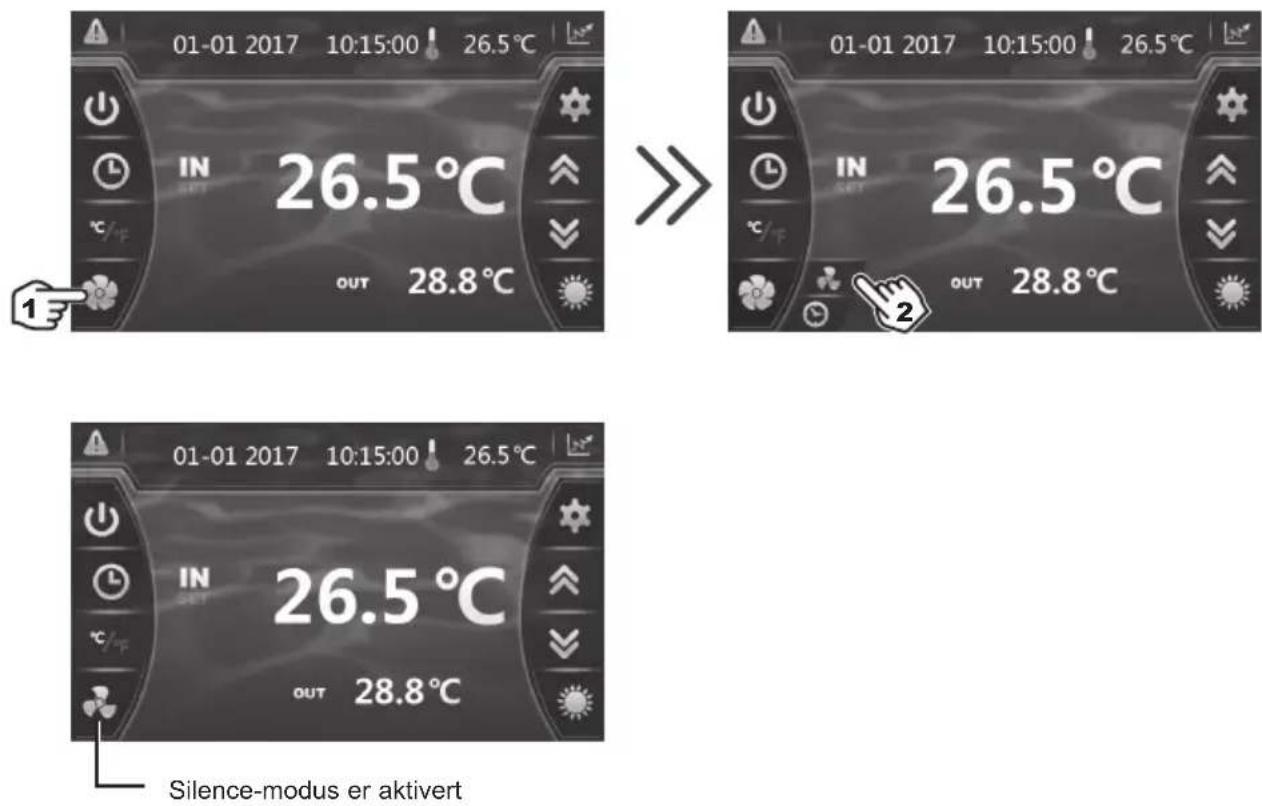

4.6 Innstilling av funksjon SILENCE

I Silence-modus kan du bruke varmepumpen i økonomisk modus, på lavt lydnivå, dersom oppvarmingsbehovet ikke er sterkt (hvis vanntemperaturen kun skal holdes jevn, eller hvis du trenger å ha stillegående drift).

Denne funksjonen kan aktiveres/deaktiveres enten manuelt eller ved hjelp av en tidtaker.

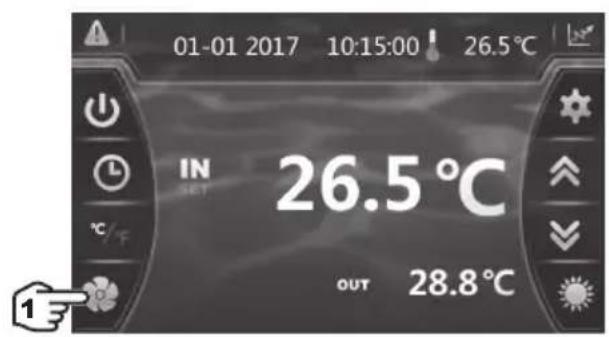

Manuell aktivering

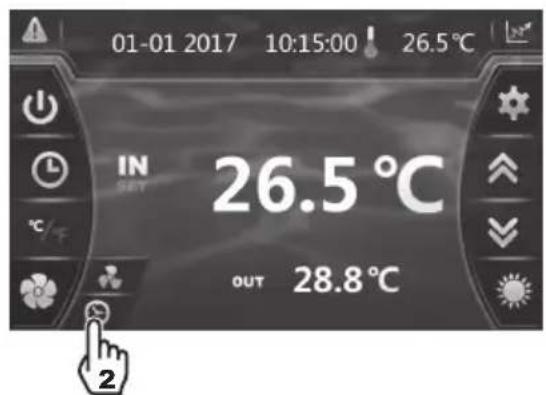

Innstilling av Timeren

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C 28.8 °C

01-01 2017 10:15:00 ! 26.5°C IN SET 26.5 °C OUT 28.8 °C

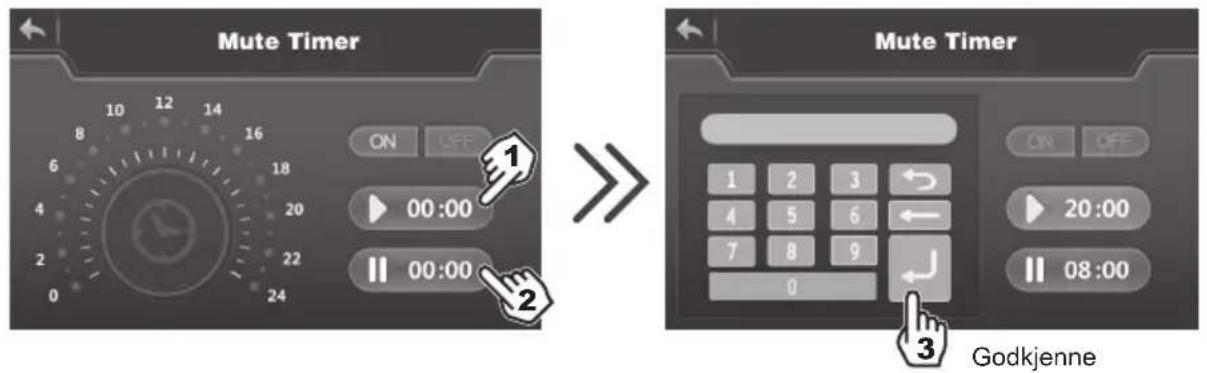

Innstilling av Timeren (fortsetter)

Mute Timer ON OFF 1 00:00 2 00:00 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 08:00 Godkjenne

1) Starttid, registrering og godkjenning.
2) Stansetid, registrering og godkjenning.
3) Godkjenne.

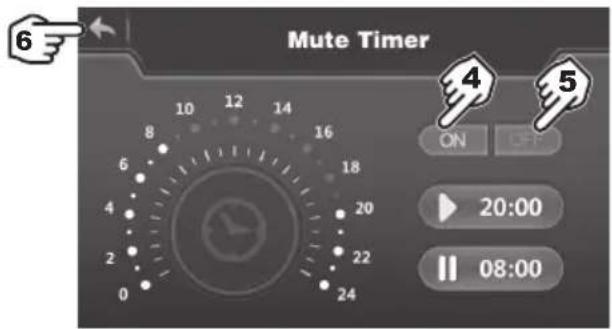

Mute Timer ON OFF 20:00 08:00

4) Aktivering.
5) Deaktivering.
6) Tilbake til hovedskjerm.

Justeringstrinnet er fra "time til time". Når Timeren er aktivert, er den aktiv hele uka.

5.1 Vedlikehold

Disse vedlikeholdsoperasjonene må utføres en gang i året for å sikre lang levetid og god drift av varmepumpen.

• Rengjør fordamperen med en myk børste eller med en luft- eller vannstråle (NB! Bruk aldri høytrykksspyler).
• Kontroller evakuering av kondensat.
• Kontroller at elektriske og hydrauliske koblinger sitter godt
• Kontroller vanntettheten til kondensatoren.
• La en kvalifisert fagmann sjekke tettheten på kjølekretsen ved hjelp av en lekkasje-detektor.

Før alt vedlikehold må varmepumpen være frakoblet alle strømkilder. Vedlikeholdsoperasjoner skal bare utføres av personell som er kvalifisert til å håndtere kuldemedier.

5.2 Vinterklargjøring

• Sett varmepumpen i "OFF"-modus.
• Slå av varmepumpens strømforsyning.
• Tøm kondensatoren ved hjelp av tømmeventilen for å unngå fare for degradering. (høy risiko for frost).
• Lukk bypassventilen og skru løs koblingsdelene til vanninnløp/vannutløp.
• Fjern maksimalt med stillestående vann som er igjen i kondensatoren ved hjelp av en blåsepistol.
• Forsegle varmepumpens vanninnløp og vannutløp for å hindre at fremmedlegemer kommer seg inn.
• Dekk til varmepumpen med vinterbelegget som er tiltenkt dette formålet.

Alle skader som er forårsaket av uriktig vinterklargjøring vil ugyldiggjøre garantien.

6. VEDLEGG

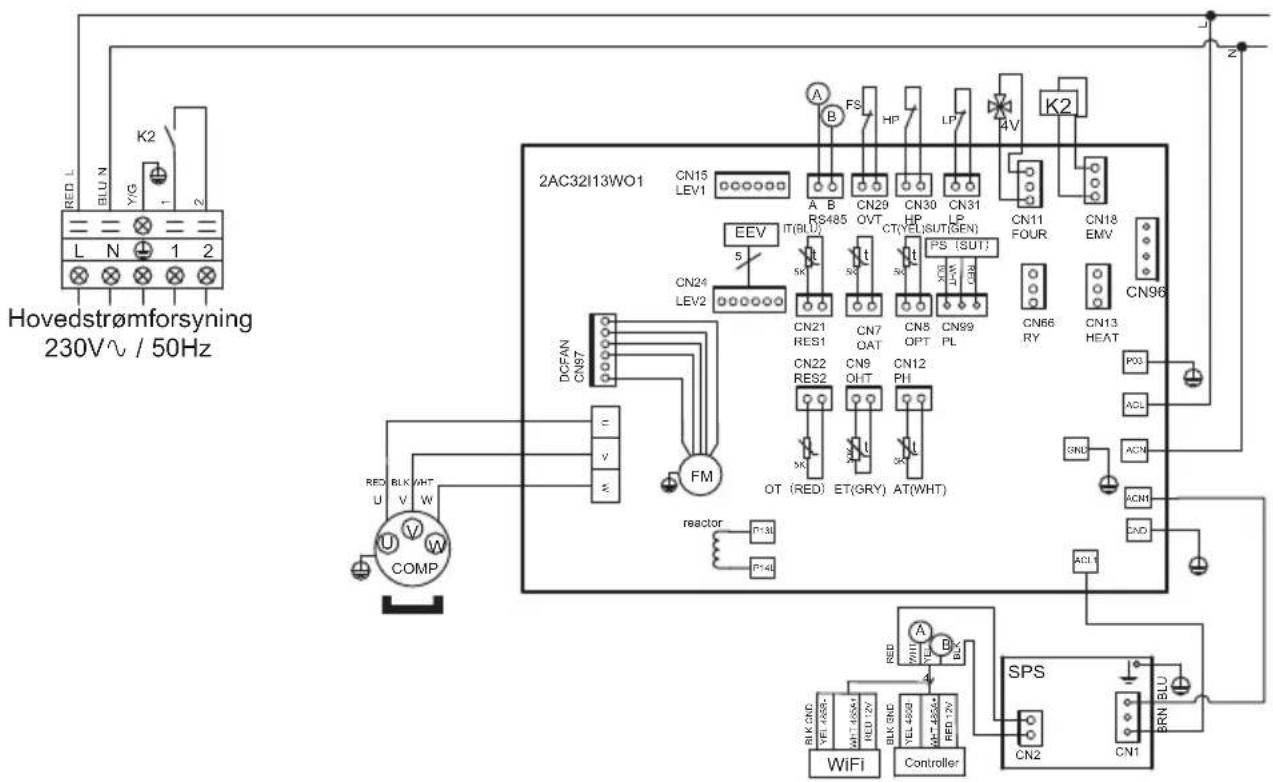

6.1 Koblingsskjemaer

ENPI4M

Hovedstrømforsyning 230V~ / 50Hz RED L BLU N Y/G 1 2 K2 L N 1 2 2AC32I13WO1 CN15 LEV1 A B RS485 IT(BLU) EEV 5 CN24 LEV2 CN21 RES1 CN7 OAT CN9 OPT CN12 PH CN99 PL CN11 FOUR CN18 EMV CN96 DN66 RY CN13 HEAT PO3 ACL ACN ACN1 CND ACIX DCFAN CN97 FM OT (RED) ET(GRY) AT(WHT) reactor R1-31 R1-41 REC BLK VHT U V W COMP SPS CN2 BRN BLU WiFi RED ZV BLK GND TLL-4000 W=7.45544 RED ZV Controller

MERKNADER

AT : SENSOR FOR LUFTTEMPERATUR

LP : LAVTRYKKSBRYTER

COMP : KOMPRESSOR OT : TEMPERATURSENSOR TIL VANNUTL∅P

CT : SENSOR FOR FORDAMPET TEMPERATUR SUT : SENSOR FOR SUGETEMPERATUR

EEV : ELEKTRONISK EKSPANSJONSVENTIL

4V : 4-VEIS VENTIL

FM : VIFTEMOTOR K2 : POTENSIALFRI KONTAKT, MAKS. 16A

FS : VANNSENSOR

ET : TEMPERATURSENSOR FOR UTLADNING

HP : H∅YTRYKKSBRYTER PS : TRYKKSENSOR

IT : TEMPERATURSENSOR TIL VANNINNL∅P

"Terminalene 1 og 2 gir et tørt kontaktpotensial uten polaritet 230 V ^ / 50 Hz.

Kabling til klemmene 1 og 2 i samsvar med ledningene beskrevet ovenfor, for å kontrollere driften av pumpen ved filtrering syklus 2 min hver time hvis temperaturen i tanken er under det innstilte punktet.

Aldri koble strømtilførselen til filterpumpen direkte på terminalene 1 og 2.

Denne siden er blank med hensikt

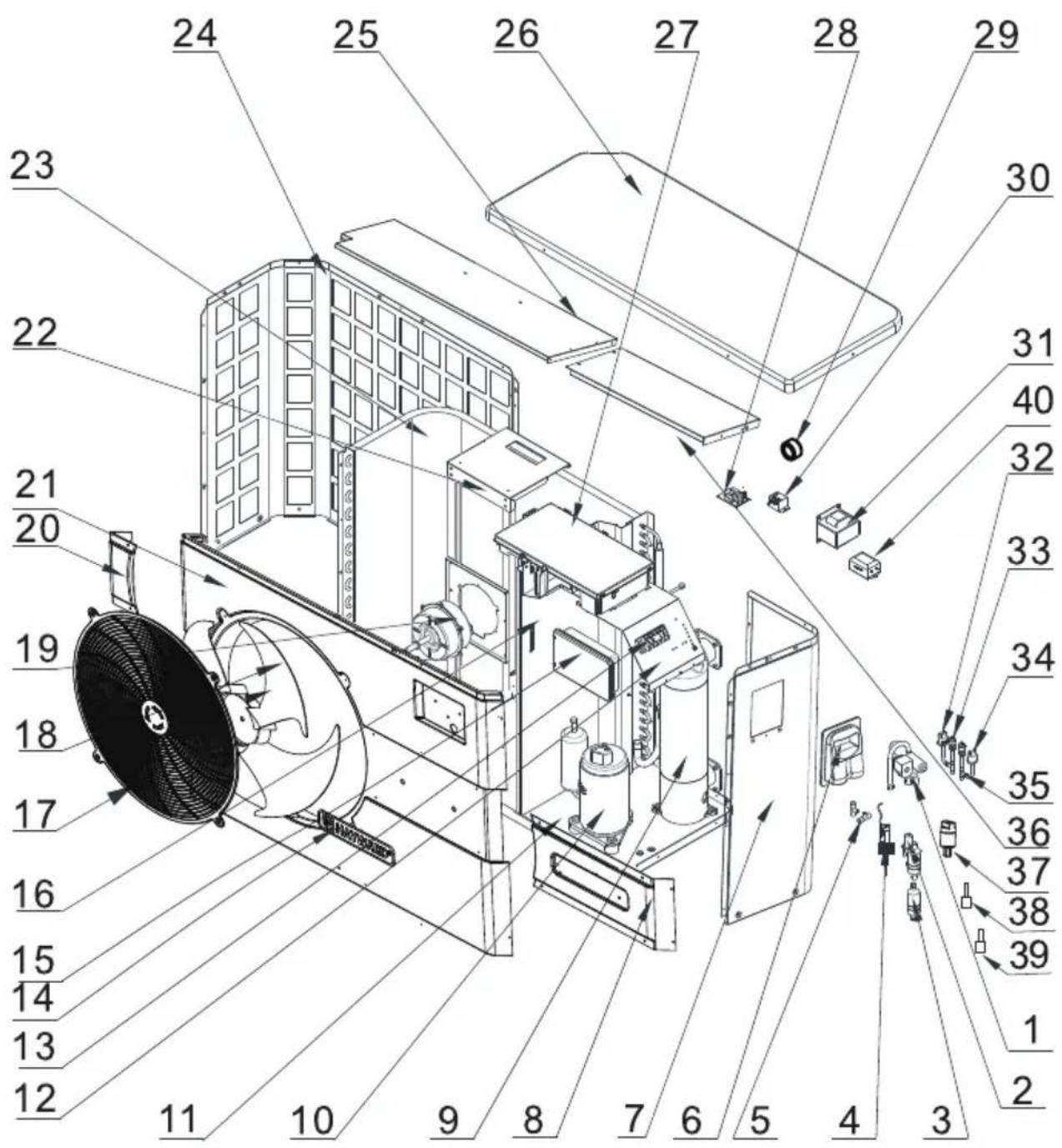

6.3 Sprengskisse og reservedeler

ENPI4M / ENPI6M

6.4 Veiledning for feilsøking

Enkelte operasjoner må utføres av en kvalifisert tekniker.

Trykk på symbolet ⚠for å få opp listen med feilene.

Se tabellen lenger ned.

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C 28.8 °C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Feilkoder Beskrivelse Dato og klokkeslett for oppdagelse av feil

Etter at feilen er opphevet, vil den fjernes automatisk fra listen, og trekanten vil vises i fast grå farge.

For å slette feillisten, trykk på Cogirå tilbake til forrige skjerm ved å trykke på

Feil Feilkoder Beskrivelse Løsning
Feil i temperatursensor til vanninnløp	P01	Sensoren er åpen eller det er en kortslutning.	Sjekk koplingsforbindelsen CN21/RES1 på kortet og konnektoren eller skift ut sensoren
Feil i temperatursensor til vannutløp	P02		Sjekk koplingsforbindelsen N22/RES2 på kortet og konnektoren eller skift ut sensoren
Feil på avrimingssensor P04			Sjekk koplingsforbindelsen CN12/PH på kortet og konnektoren eller skift ut sensoren
Feil på sensor til utendørstemperatur	P05		Sjekk koplingsforbindelsen CN8/OPT på kortet og konnektoren eller skift ut sensoren
Feil på kompressor aspirationssensor	P07		Sjekk koplingsforbindelsen CN7/OAT på kortet og konnektoren eller skift ut sensoren
Feil på kompressorutladningsføler P081			Sjekk koplingsforbindelsen CN9/OHT på kortet og konnektoren eller skift ut sensoren
Høytrykksbeskyttelse E01		Sensoren er åpen eller det er en kortslutning.	Sjekk CN30/HP koblingen på kortet eller bytt sensor
			Sjekk vannmengden
			Sjekk detektoren for vannmengde
			Sjekk at ventilene er åpne
			Sjekk by-passventilen
			Sjekk at fordamperen ikke er tett
			Vanntemperaturen er for høy
			Kondensproblemer etter vedlikeholdsarbeid, tøm hele kjølekretsen
			For stor væskemengde, tøm noe væske ut i en flaske
Lavtrykksbeskyttelse E02		Sensoren er åpen eller det er en kortslutning.	Sjekk AI/DI03 koblingen på kortet eller bytt sensor
			Stor lekkasje med kjølevæske, foreta en lekkasjetest med detektor
			Luftmengden er for lav, sjekk hastigheten til vifterotasjonen
			Sjekk at fordamperen ikke er tett, rengjør den på overflaten
Feil i sensor for vannstrømning E03		Sensoren er åpen eller det er en kortslutning.	Sjekk AI/DI02 koblingen på kortet eller bytt sensor
			Ikke nok vann, sjekk filtreringspumpens drift
			Sjekk at vannkranene er åpne
			Sjekk justeringen av by-passventilen

Feil Feilkoder Beskrivelse Løsning
Temperaturforskjellen mellom Innløp og Utløp >13°C	E06 Gjelder kun Kald-Modus		Ikke nok vann, sjekk filtreringspumpens drift
			Sjekk at vannkranene er åpne
			Sjekk justeringen av by-passventilen
Tinesyklus Kjølemodus E07 Temperatur av utgående vann < 4°C			Stans varmepumpen, tøm kondensatoren, fare for frost
Kommunikasjonsfeil E08		Ingen kommunikasjon mellom det elektroniske kortet og brukergrensesnittet	Sjekk koplingene og koplingsforbindelsene – se elektrisk diagram
Første nivå av frostbeskyttelse om vinteren	E19	2°< Vanntemperaturen < 4° og Lufttemperaturen < 0°	Stans varmepumpen, tøm kondensatoren, for å unngå frost. Som standard vil varmepumpen starte filtreringspumpen og varmepumpen for at ikke vannet skal fryse.
Andre nivå av frostbeskyttelse om vinteren	E29	Vanntemperaturen < 2° og Lufttemperaturen < 0°	Stans varmepumpen, tøm kondensatoren, for å unngå frost. Som standard vil varmepumpen starte filtreringspumpen og varmepumpen for at ikke vannet skal fryse.
Feil i viftemotor F031		Motoren er blokkert eller forbindelsesfeil	Sjekk at det er fri rotasjon; sjekk koplingsforbindelsene CN97/DCFan; skift ut motoren
Feil i viftemotor F051 Forbindelsesfeil			Sjekk koplingsforbindelsen DCFAN/CN97; skift ut motoren
For lav utendørs temperatur TP Driftgrensen er hådd Slå av varmepumpen
Feil med trykksensoren PP		Sensoren er åpen eller det er en kortslutning	Sjekk strømkoblingene (se koblingsskjemaet)

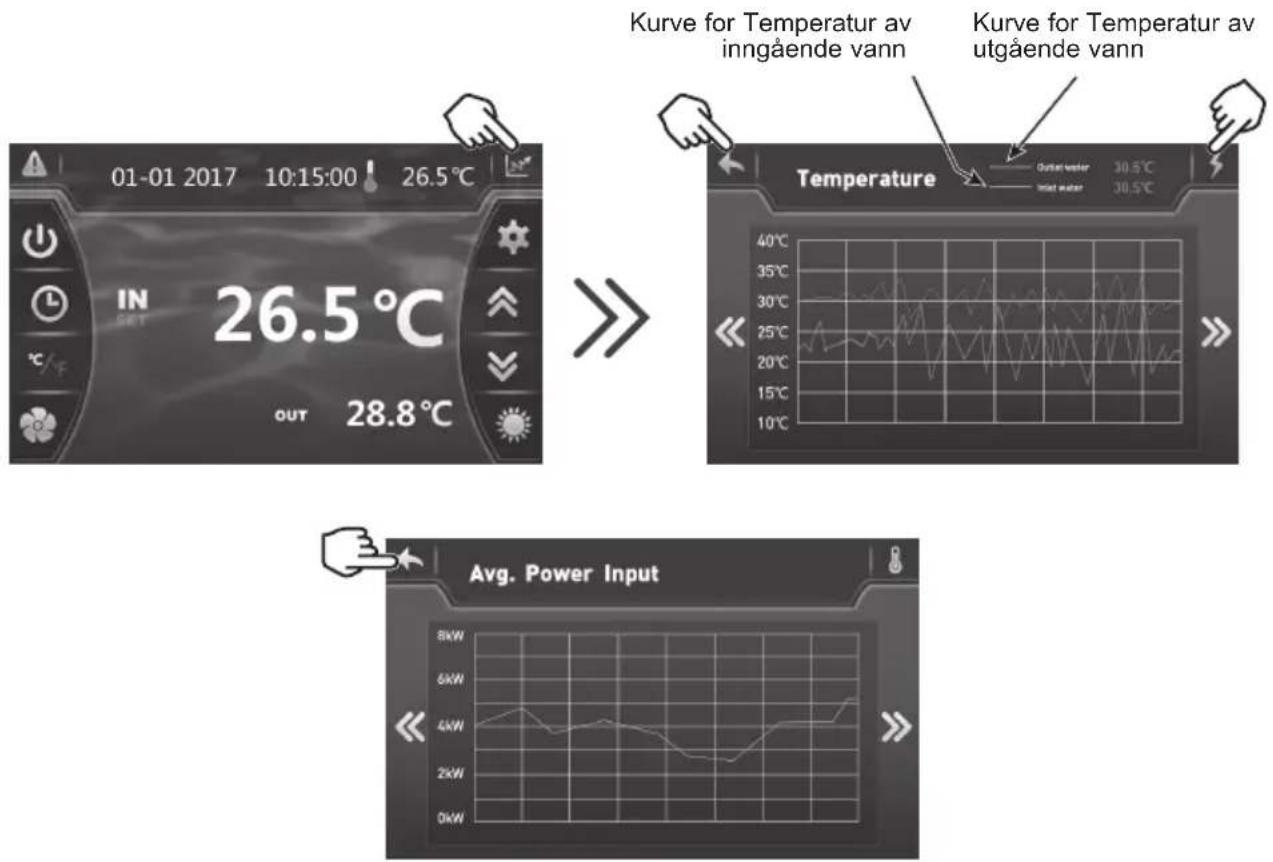

Ut i fra hovedskjermen, trykk på for å se loggen med lagrede verdier for inngående og utgående vann.

Disse verdiene er tilgjengelig i 60 dager.

Trykk på for å lese gjennomsnittlig strømforbruk.

01-01 2017 10:15:00 26.5°C IN SET 26.5°C OUT 28.8°C Kurve for Temperatur av inngående vann Kurve for Temperatur av utgående vann Temperature 30.5°C 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C Avg. Power Input

Trykk på for å komme tilbake til hovedskjermen.

HAYWARD garanterer at deres produkter er fri for defekter i materiale og i utførelse for en periode på to år fra innkjøpsdato. Ved evt. garantikrav, må kvittering for kjøpet fremlegges. Vi ber om at kvitteringen blir tatt vare på av kjøper.

HAYWARD garanti er, etter HAYWARD eget valg, begrenset til erstatning eller reparasjon av defekte produkter som har vært i normal bruk og behandlet i henhold til instruksjonsboken, uten at det har vært foretatt endringer av produktet, og at bare ekte HAYWARD deler har vært brukt. Skader som skyldes frost og kjemiske reaksjoner er ikke omfattet av denne garanti.

HAYWARD er ikke ansvarlig for noen andre kostnader (flytting, arbeidskostnader osv...), heller ikke for direkte eller indirekte skader som skyldes funksjonsfeil ved et produkt.

For å sette i gang et garantikrav og å be om reparasjon eller erstatning av et produkt, vennligst ta kontakt med forhandleren. Forsendelse av produkter direkte til vår fabrikk blir ikke akseptert uten vår skriftlige forhåndsgodkjenning.

Slitasjedeler omfattes ikke av garantien.

ENERGYLINE PRO iNVERTER
