GEBRUIKSAANWIJZING Start UP 80 GYS

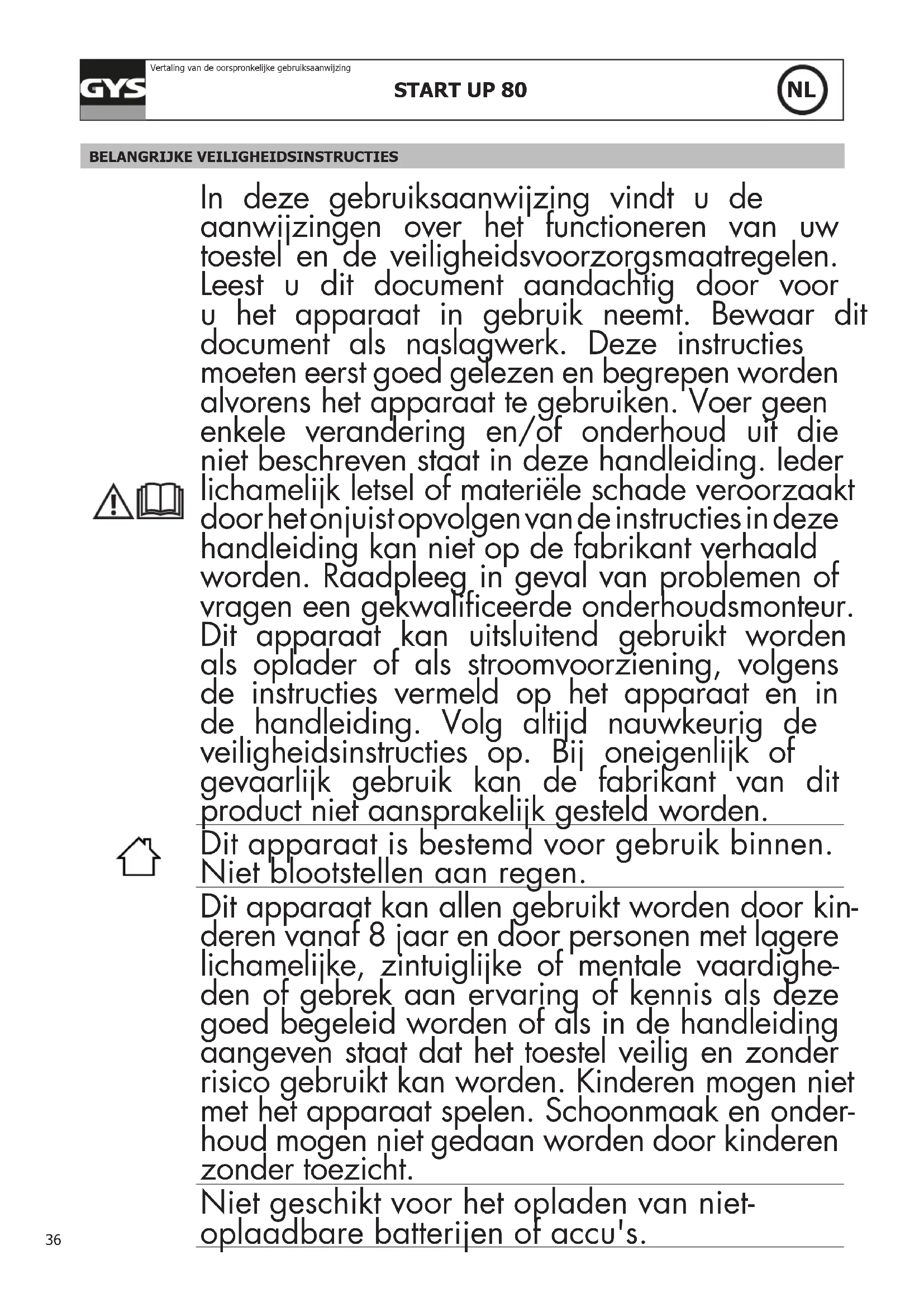

Vertaling van de oorspronkelijke gebruiksaanwijzing BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Ieder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwaliceerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden. Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen. Dit apparaat kan allen gebruikt worden door kin- deren vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardighe- den of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onder- houd mogen niet gedaan worden door kinderen zonder toezicht. Niet geschikt voor het opladen van niet- oplaadbare batterijen of accu's.37 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Probeer nooit een bevroren of een defecte accu op te laden. Het apparaat niet bedekken. Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C). De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat. De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven. Ontploffings- en brandgevaarlijk! Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen. Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veilig- heidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.38 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De accu oplader moet vervolgens op het net aangesloten worden.

• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu. Aansluiten :

• Dit apparaat is, ter bescherming, uitgerust met een zekering. Onderhoud :

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwaliceerde technicus, om gevaar te vermijden.

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur te ge- daan te worden

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Als de zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwaliceerde technicus, om gevaar te vermijden.

• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controleren door een gekwaliceerd technicus (met behulp van geïsoleerd gereedschap).39 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek.

• Het apparaat is in overeenstemming met met de Europese richtlijnen

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merk

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen. De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

• De fabrikant van dit produkt neemt deel aan de inzameling en de recycling van afval door bij te dragen aan een globaal inzamel- en recyclesysteem van verpakkingen van huis- houdelijk afval.

• Afzonderlijke inzameling vereist. Gooi dit produkt niet bij het huishoudelijk afval.40 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing ALGEMENE OMSCHRIJVING De START’UP 80 laders zijn ontworpen om de vloeibare elektrolyt lood accu’s op te laden met een nominale spanning van 12V(6 elementen van 2 volts) en de aangegeven capaciteit 45 à 170Ah. Door zijn BOOST functie en - 10min voorladen kan hij indien nodig ook helpen om uw auto op te starten. WERKING IN DE TEST MODUS (VOOR LADEN) Als het niet aangesloten is op de netspanning, is deze lader een accu tester. De staat van uw accu wordt aangegeven door 3 LED lampjes: Rood : <12.3V : opladen Oranje: tussen 12.3 en 12.6V : gemiddeld laadniveau Groen>12.6V : goed geladen AANSLUITEN IN LADEN MODUS (CHARGE) Voorafgaande maatregelen

• Kies een beschutte, voldoende geventileerde of speciaal aangepaste ruimte.

• Verwijder (indien aanwezig) de doppen van de accu en zorg ervoor dat het vloeistof niveau (elektrolyt) correct is. Anders voeg gedestilleerd water toe. Reinig voorzichtig de accupolen en de accuklemmen.

• Controleer of de capaciteit (in ampère-uren) en spanning (in volt) van de accu compatibel zijn met uw lader. Aansluiten en loskoppelen

• In de eerste instantie, niet direct aansluiten aan de elektrische voeding.

• Sluit de klemmen (+ rood en - zwart) op + en - polen van de accu, zodat een goed contact is, en volgt de volgende volgorde:

• Sluit eerst de aansluiting die niet met het chassis verbonden is.

• Sluit daarna de pool aan het chassis, op een punt die niet in de buurt van de accu en een brandstof- leiding is.

• Zet de schakelaar op Charge positie.

• Sluit de acculader als laatst aan een 230V 50/60Hz voeding.

• haal eerst de lader uit het stopcontact

• verwijder vervolgens de chassis-verbinding en aan het einde de accu-verbinding. automatische laden 3 lampjes rood, oranje en groen geven het laadniveau van de accu aan:

• Bij het aansluiten van de accu, gaan de rood en oranje lampjes branden en geven aan dat het laden gaande is

• Op 14,8V ;heeft het groen lampje het eind van laden aan. De lader stopt automatisch. Met deze functie kunt u uw accu voor onbepaalde tijd verlaten zonder risico. Als het toestel meer dan 24 uur aan het laden is (rood of oranje lampje staat aan), stop met laden (zie deel gesulfa- teerde accu’s).41 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing GEBRUIK IN STARTHULP MODUS (BOOST) Voorafgaande maatregelen

• Koppel de accu niet los van het voertuig. Het loskoppelen van de accu kan verlies van gegevens veroorzaken en eventueel het opstarten verhinderen.

• De motor moet worden gestopt. Aansluiten en loskoppelen In de eerste instantie, niet direct aansluiten aan de elektrische voeding:

• Sluit de rode + klem aan de + pool van de accu en de zwarte - klem op de - pool van de accu en zorg voor een goed contact.

• Zet de schakelaar op BOOST positie.

• Sluit de acculader aan een 230V 50/60Hz voeding.

• Gedurende 10 min op laden. Voor-laden kan nodig zijn om de benodigde energie voor het opstarten.

• Draai de sleutel van het voertuig om de START functie te activeren. Deze functie biedt slechts een deel van de benodigde stroom voor opstarten van de motor.

• Als de motor niet start, probeer het hele 10 minuten voor-laden cyclus opnieuw voor een nieuwe startpoging (wacht 1 0 minuten tussen elke cyclus). NB: Als de motor na meerdere pogingen niet start, heeft uw accu een volledige laden nodig of er is een ander probleem (mechanisch, elektrisch ...)

• haal eerst de lader uit het stopcontact

• daarna koppel de klemmen los. BEVEILIGINGEN Dit apparaat is ontworpen met de maximum beveiligingen: De laadklemmen zijn geïsoleerd.

• Een akoestisch alarm geeft de polariteitsomwisseling aan.

• Polariteitomwisseling en kortsluiting zullen geen gevaar veroorzaken. Beveiliging wordt door een interne zekering verzekert, automatische restart.

• Uw apparaat is beveiligd tegen overstroom die door defecte accu of verkeerd gebruik gecreëerd kan worden.

• De transformator van uw apparaat is uitgerust met een thermostaat (afkoelen: ongeveer ¼ uur)

GESULFATEERDE ACCU’S, OPSTARTEN

• De START’UP 80 kan de gesulfateerde accu niet erkennen. De accu is zeer beschadigd: - Als het toestel meer dan 24 uur aan het laden is (rood of oranje lampje staat aan) - Als in laad modus Start’Up 80 na een paar seconden aangeeft dat uw accu opgeladen is en na gebruik, u rea- liseert dat het nog steeds niet werkt. Gebruik uw lader niet als stroom voorziening. Het is verboden om de stroom van de accu te gebruiken wanneer de lader is aangesloten.42 START UP 80

Vertaling van de oorspronkelijke gebruiksaanwijzing

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen De lampjes die de laad-toestand aangeven branden geen van allen. Geen netspanning. Controleer of de voedingskabel goed aangesloten is op een 230V 50/60Hz aansluiting. Controleer het elektrische netwerk. Kortsluiting van de klemmen of omgekeerde polariteit Verwijder de klemmen. Controleer of de zekeringen niet gesmolten zijn en of de stroomonderbreker is ingedrukt. De lader is correct aangesloten maar laadt de accu niet op De klemmen maken geen goed contact Reinig de accupolen en de accuklem- men. Controleer de staat van de kabels en de klemmen. Verkeerde laad-positie Controleer de samenhang tussen de laad-positie en de spanning van de accu Als gevolg van intensief gebruik is uw apparaat overgeschakeld op ther- mische beveiliging. Wacht een kwartier tot het toestel is afgekoeld. De zekering brandt voortdurend door Polariteitsomwisseling Sluit de + klem aan de + pool van de accu en de - klem op de - pool van de accu Verkeerde laad-positie Controleer de samenhang tussen de laad-positie en de spanning van de accu Te hoog stroomverbruik op de accu Neem geen stroom af van de accu tijdens het laden Na een dag laden gaat het lampje «laden voltooid» niet branden. De accu is beschadigd Vervang de accu. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.43 START UP 80
