BEDIENUNGSANLEITUNG Start UP 80 GYS

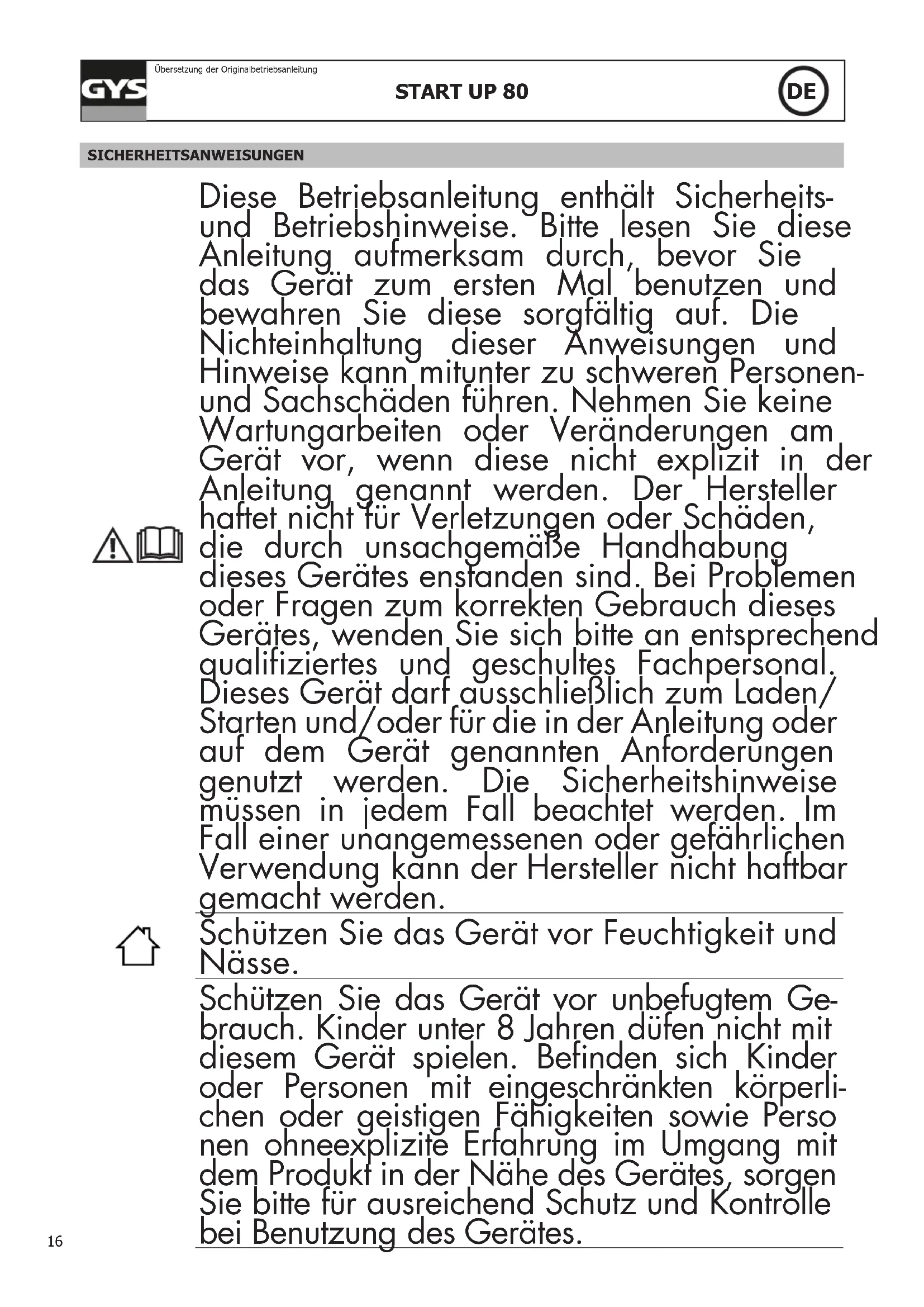

Übersetzung der Originalbetriebsanleitung SICHERHEITSANWEISUNGEN Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. Dieses Gerät darf ausschließlich zum Laden/ Starten und/oder für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Schützen Sie das Gerät vor unbefugtem Ge- brauch. Kinder unter 8 Jahren düfen nicht mit diesem Gerät spielen. Benden sich Kinder oder Personen mit eingeschränkten körperli- chen oder geistigen Fähigkeiten sowie Perso nen ohneexplizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.17 START UP 80

Übersetzung der Originalbetriebsanleitung Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Laden Sie niemals eine beschädigte oder gefrorene Batterie. Decken Sie das Gerät während der Nutzung nicht ab. Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C). Blockieren Sie nicht die Belüftungsöffnungen des Gerätes. Bitte beachten Sie den Punkt «Installation» der Betriebsanleitung vor Gebrauch des Gerätes. Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt. Explosions- und Brandgefahr! Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen. Es besteht die Gefahr von Säurespritzern!

• Tragen Sie eine Schutzbrille und Handschuhe.18 START UP 80

Übersetzung der Originalbetriebsanleitung

• Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspülen und sofort einen Arzt aufsuchen.

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie. Anschluss:

• Dieses Gerät ist mit einer Schutzsicherung ausgestattet. Wartung:

• Ist das Netzkabel defekt/beschädigt, lassen Sie es unverzüglich von dem Hersteller bzw. dem Kundenservice austauschen.

• Die Wartung und Reparatur darf nur von entsprechend geschultem und qualiziertem Fachpersonal durchgeführt werden.19 START UP 80

Übersetzung der Originalbetriebsanleitung

• Ist die interne Sicherung geschmolzen, dann muss diese entweder vom Hersteller, seinem Kundendienst oder einer ähnlich qualizierten Person getauscht werden, um Gefährdungen zu vermeiden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Öffnen Sie regelmäßig das Gehäuse und entfernen Sie Staub und andere Ablagerungen. Beachten Sie hierbei die geltenden Sicherheitsvorschriften.

• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsprodukte.

• Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappen. Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung nden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards. Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).20 START UP 80

Übersetzung der Originalbetriebsanleitung Entsorgung:

• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

• Für die Entsorgung Ihres Gerätes gelten besondere Bestimmungen (Sondermüll).

• Recyclingprodukt, der durch Mülltrennung entsorgt werden muss. GERÄTEBESCHREIBUNG START’UP 80 eignet sich zur Ladung von 12 V (6 2V Elemente) Blei- sowie Gelbatterien von 45 – 170 Ah. Zusätzlich verfügt START `UP 80 über eine integrierte Boost- und eine 10-minütige Vorladefunktion und kann als Starthilfegerät für Kraftfahrzeuge verwendet werden.

ANWENDUNGSBEREICH MIT TESTFUNKTION

Vom Netzstrom getrennt können sie dieses Gerät als Batterietester verwenden. Drei LED (Leuchtdioden) geben Ausku- nft über den Zustand der Batterie: . Rot : <12.3V : entladen . Orange : von 12.3 bis12.6V : mittlere Kapazität . Grün : >12.6V : voll aufgeladen

ANSCHLUSS BEI LADEFUNKTION

Wichtige Anwendungsempfehlungen

• Nur im Innenraum und bei guter Belüftung anwenden.

• Falls vorhanden entfernen Sie die Batteriezellendeckel und prüfen sie den Flüssigkeitsstand. Falls nötig mit destilliertem Wasser auüllen. Reinigen sie die Batteriepole.

• Vergewissern Sie sich, dass die Batteriespannung und -Kapazität mit den Eigenschaften des Ladegerätes übereinstimmen. Anschluss und Trennung Die Verbindung mit dem Stromnetz (Steckdose) darf erst zum Schluss erfolgen. Es muss folgende Reihenfolge eingehal- ten werden:

• Verbinden Sie die Anschlussklemmen (+ rot, - schwarz) mit dem Plus- (+) und dem Minuspol (-) der Batterie, unter Beachtung der folgenden Vorgehensweise:

• Verbinden Sie zuerst die Anschlussklemme (+) rot mit dem Pluspol der Batterie, dann die andere Anschlussklemme (-) schwarz mit der PKW - Karosse, weit entfernt von der Batterie oder einer Ben- zinleitung.

• Wählen Sie den Modus CHARGE

• Verbinden Sie das Ladegerät mit dem 230V-Netz.

• Zuerst trennen Sie erst das Ladegerät vom Netz.

• Trennen Sie zuerst die Anschlussklemme (-) schwarz von der PKW - Karosse , dann die andere Anschlussklemme (+) rot von dem Pluspol der Batterie21 START UP 80

Übersetzung der Originalbetriebsanleitung Automatische Ladung Die 3 Signalleuchten rot, orange und grün zeigen den Batteriezustand an :

• Rot und Orange : Ladevorgang ist noch nicht beendet

• Sobald 14,8V erreicht sind, zeigt die grüne Signallampe das Ende des Ladevorganges an. Der Lade- vorgang wird automatisch gestoppt. Diese Funktion ermöglicht überwachungsfreie Ladung ohne Risiko. Falls der Ladevorgang mehr als 24 Stunden andauert (rote und orange Signalleuchten bleiben an), ist das ein Anzeichen dafür, dass die Batterie sulfatiert ist. (Siehe auch hierzu unter SULFATIERTE BATTERIEN). Bitte brechen Sie den Ladevorgang ab und nehmen Sie das Gerät vom Netz.

• Klemmen sie die Fahrzeugbatterie nicht ab ! Das könnte zu Datenverlusten führen und einen Start des Fahrzeuges unmöglich machen !

• Gerät nicht bei laufendem Motor anschließen. Anschluss und Trennung Die Verbindung mit dem Stromnetz (Steckdose) darf erst zum Schluss erfolgen. Es muss folgende Reihenfolge eingehalten werden:

• Verbinden Sie die Anschlussklemmen (+ rot, - schwarz) mit dem Plus- (+) und dem Minuspol (-) der Batterie.

• Wählen sie die Schalterposition « BOOST »

• Verbinden Sie das Ladegerät mit dem 230V-Netz

• Laden sie die Batterie 10 Minuten um ausreichend Energie für einen Startversuch zur Verfü- gung zu haben.

• Beim nun folgendem anlassen wird die Starthilfefunktion automatisch aktiviert. Die Starthilfe- funktion liefert jetzt einen Teil der benötigten Startenergie für das Fahrzeug.

• Solllte der Motor nicht starten, wiederholen sie die 10- minütige Vorladung bevor sie einen neuen Startversuch unternehmen. Wiederholen sie diesen Zyklus vor jedem Startversuch. Sollte der Motor sich nach mehreren Versuchen nicht starten lassen, muss evtl. die Batterie vollständig geladen werden oder es liegt ein anderer Fehler am mechanischen oder elektrischen System des Fahrzeuges vor.

• Trennen sie das Gerät zuerst vom Netz.

• Trennen sie jetzt die Ladeklemmen von der Fahrzeugbatterie. SCHUTZFUNKTIONEN Ihr Produkt wurde mit einer Vielzahl an Schutzfunktionen ausgelegt:

• Vollisolierte Ladeklemmen

• Verpolungsschutz mit Warnton

• Kurzschlussschutz (im Falle einer Verpolung oder eines Kurzschlusses unterbricht das Gerät automatisch die Stromzufuhr und schaltet nach Behebung der Fehlerursache automatisch wieder ein)

• Überspannungsschutz, Schutz der Fahrzeugelektronik gegen Überspannung

• Überhitzungsschutz: Der Transformator dieses Produktes ist durch einen Thermoschalter gegen Überlastung geschützt. (Abkühlphase: ca. ¼ Stunde).22 START UP 80

Übersetzung der Originalbetriebsanleitung

SULFATED BATTERIES - START

• Sie können mit diesem Gerät (Start’Up 80) keine Sulfatierung der Startbatterie feststellen. Ihre Startbatterie ist defekt wenn : - die rote und orange Leuchtdiode mehr als 24 h leuchten und die Ladung nicht abgeschlossen ist - das Gerät nach wenigen Sekunden Vollladung anzeigt, die Startbatterie aber keine Leistung bringt. Die Verwendung des Ladegerätes als Stromquelle für 12 V- Geräte ist nicht zulässig.

BETRIEBSSTÖRUNG, URSACHEN, ABHILFEN
