РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Start UP 80 GYS

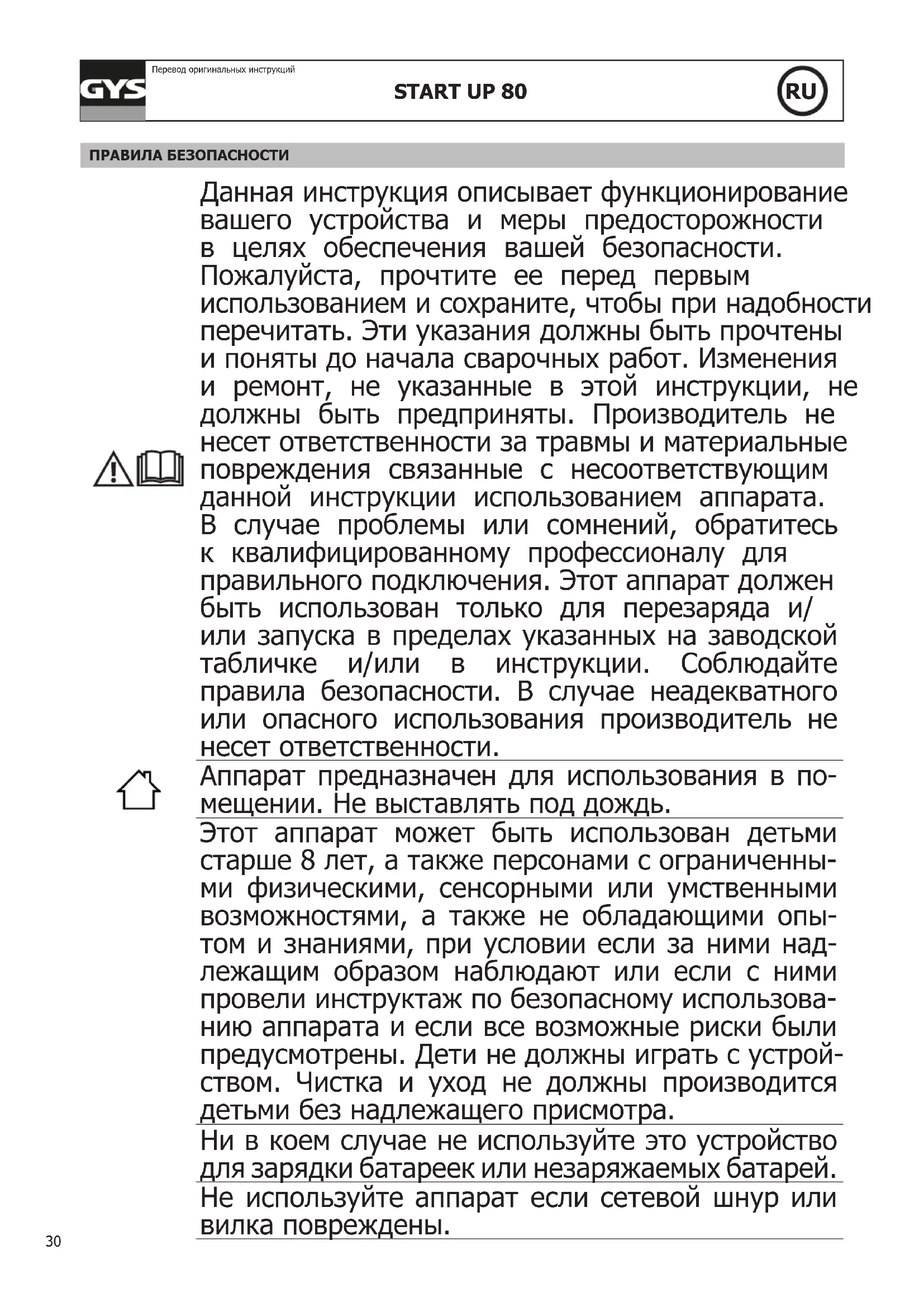

Перевод оригинальных инструкций ПРАВИЛА БЕЗОПАСНОСТИ Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Этот аппарат должен быть использован только для перезаряда и/ или запуска в пределах указанных на заводской табличке и/или в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности. Аппарат предназначен для использования в по- мещении. Не выставлять под дождь. Этот аппарат может быть использован детьми старше 8 лет, а также персонами с ограниченны- ми физическими, сенсорными или умственными возможностями, а также не обладающими опы- том и знаниями, при условии если за ними над- лежащим образом наблюдают или если с ними провели инструктаж по безопасному использова- нию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устрой- ством. Чистка и уход не должны производится детьми без надлежащего присмотра. Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей. Не используйте аппарат если сетевой шнур или вилка повреждены.31 START UP 80

Перевод оригинальных инструкций Никогда не заряжайте поврежденный или замерзший аккумулятор. Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода. Не перекрывайте вентиляционные отверстия. Перед использованием ознакомьтесь с разделом «установка» инструкции. Автоматический режим, а также ограничения при его использовании, описаны далее в этой инструкции. Риск пожара и взрыва! При заряде батарея может выпустить взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания. Риск кислотных брызг!

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

• Отключите подачу питания перед тем как подключать или отключать соединения к

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.32 START UP 80

Перевод оригинальных инструкций

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке. Подключение:

• Этот аппарат защищен с помощью предохрани-

• Если шнур питания поврежден, он должен быть заменен на шнур или набор включающий шнур поставляемый производителем или его сервисной службой.

• Техническое обслуживание должно производиться только квалифицированным специалистом.

• Если предохранитель расплавился, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Внимание! Отключите аппарат от розетки до начала ремонтных работ.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой

• Аппарат соответствует директивам Евросоюза

• Декларация соответствия есть на нашем сайте.

• Очистить поверхность аппарат с помощью сухой тряпки.33 START UP 80

Перевод оригинальных инструкций

• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб- сайте (см. главную страницу).

• Товар соответствует нормам Марокко. Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной странице). Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

• Продукт, производитель которого участвует в переработке упаковки путем отчислений в гло- бальную систему сортировки, раздельного сбо- ра и переработки отходов упаковки.

• Перерабатываемый продукт, подпадаемый под определенные правила сортировки.

Аппарат START’UP 80 предназначен для зарядки свинцовых аккумуляторов с жидким электролитом, с номинальным напряжением 12В (6 элементов по 2 вольта) и ёмкостью от 45 до 170A/час. Благодаря функции BOOST и 10-минутной предварительной зарядке, он также оказывает помощь при заводе двигателя вашего автомобиля, если это требуется. РАБОТА В РЕЖИМЕ ТЕСТЕРА (ПЕРЕД ЗАРЯДКОЙ) Когда это зарядное устройство не подключено к сети, оно работает, как тестер для аккумулятора. Состояние зарада аккумулятора указывается 3 лампочками : . Красный свет : < 12,3В : требует зарядки . Оранжевый : между 12,3В и 12,6В : средний уровень зарядки . Зеленый : > 12,6В : хорошо заряженный ВКЛЮЧЕНИЕ В РЕЖИМЕ ЗАРЯДКИ (CHARGE) Предварительные меры предосторожности

• Помещение должно быть крытым и хорошо вентилируемым, либо специально оборудованным.

• Снимите пробки с аккумулятора (если они имеются) и убедитесь, что уровень жидкости (электролита) достаточный. В противном случае добавьте дистиллированной воды. Тщательно протрите клеммы и зажимы аккумулятора.

• Проверьте, что ёмкость (выраженная в Ампер-часах) и напряжение (в Вольтах) аккумулятора соответствуют зарядному устройству. Подключение и отключение Не подключайте сразу к сети:

• Подсоедините зажимы (+ красный и – черный) к клеммам + и – аккумулятора, убедившись в хорошем контакте, и в следующем порядке :

• Подсоедините сначала клемму, которая не соединена с шасси автомобиля.

• Затем подсоедините клемму на шасси к точке, отдаленной от аккумулятора и от трубопроводов топливной системы.

• Поставьте переключатель в положение CHARGE (ЗАРЯДКА).34 START UP 80

Перевод оригинальных инструкций

• Наконец, подключите зарядное устройство к сети 230В 50Гц.

• отключите зарядное устройство от сети

• затем, по порядку, отключите соединение с шасси и, наконец, отсоедините аккумулятор. Автоматическая зарядка 3 лампочки красная, оранжевая и зеленая указывают состояние заряда аккумулятора :

• 2 лампочки красная и оранжевая указывают, что идет зарядка.

• При 14,8В ; зеленая лампочка указывает конец зарядки. Зарядное устройство останавливается автоматически. Эта функция позволяет вам оставлять аккумулятор заряжаться до бесконечности, без риска. Если зарядное устройство заряжает аккумулятор более 24 часов (горит красная или оранжевая лампочка), остановите зарядку (см. раздел про сульфатированные аккумуляторы). UTILIZACION EN MODO ARRANQUE (BOOST) Предварительные меры предосторожности

• Не отсоединяйте аккумулятор автомобиля. Отсоединение аккумулятора может привести к потери информации и, в некоторых случаях, к невозможности завести машину.

• Двигатель должен быть выключен. Подключение и отключение Не подключайте сразу к сети:

• Соедините красный зажим + к плюсу аккумулятора; а черный зажим – к минусу аккумулятора, обеспечив хороший контакт.

• Поставьте переключатель в положение BOOST.

• Подключите зарядное устройство к сети 230В 50Гц.

• Оставьте зарядиться на 10 минут. Эта предварительная зарядка необходима, чтобы дать нужную энергию для запуска двигателя.

• При повороте ключа автомобиля вы включаете функцию ЗАПУСКА. Эта функция дает лишь часть тока, требуемого для запуска двигателя.

• Если двигатель не заводиться, то заново проделайте цикл 10-ти минутной предварительной зарядки перед тем, как снова пытаться завести мотор (делать 10-ти минутный перерыв между каждым циклом). Nb : если двигатель на заводится после нескольких попыток, это означает, что аккумулятор требует полной зарядки или что существует другая поломка (механическая, электрическая, …).

• После этих действий,

• отключите зарядное устройство от сети

• затем отключите зажимы .

Это устройство было разработано с максимальным количеством защит :

• Зарядные зажимы изолированы.

• Звуковой сигнал предупреждает в случае инверсии полярности.

• Инверсия полярности и короткие замыкания не представляют опасности. Защита обеспечивается внутренним автоматическим предохранителем, автоматическим повторным включением.35 START UP 80

Перевод оригинальных инструкций

• Это зарядное устройство защищено против сверхтока, который может возникнуть из-за дефектного аккумулятора или вследствие неправильного обращения.

• Термозащита : трансформатор зарядного устройства защищен термореле (охлаждение : примерно ¼ часа). СУЛЬФАТИРОВАННЫЕ АККУМУЛЯТОРЫ

• У START’UP 80 нет функции определения сульфатированных аккумуляторов. Ваш аккумулятор сильно поврежден : - Если зарядное устройство продолжает заряжать (горит красная или оранжевая лампочка) более 24 часов. - Если в режиме зарядки Start’Up 80 по истечении нескольких секунд указывает, что аккумулятор заряжен. А после использования аккумулятора вы замечаете, что он так и не работает. Не используйте зарядное устройство в качестве источника питания. Потребление тока от аккумулятора при подключенном зарядном устройстве строго запрещено. СУЛЬФАТИРОВАННЫЕ АККУМУЛЯТОРЫ, ЗАПУСК, ПИТАНИЕ Неисправности Причины Устранение Ни один из индикаторов состояния заряда не горит Нет напряжения в сети. Убедитесь, что шнур включен в розетку 230В 50/60Гц. Проверьте электросеть. Зажимы закорочены или инверсия полярности. Отсоедините зажимы. Проверьте, не расплавились ли плавкие предохранители и что прерыватель вдавлен. Аппарат правильно подключен, но заряд на АКБ не заряжается Плохой контакт на зажимах Прочистите клеммы АКБ и зажимы. Проверьте состояние кабелей и зажимов. Неправильная настройка заряда Проверьте соответствие между настройкой зарядка и напряжением батареи. В аппарате включилась термозащита из-за интенсивного использования. Дайте аппарату остынуть в течение 1/4

Предохранитель перегорает каждый раз после замены Инверсия полярности Подсоедините зажим + к полюсу + аккумулятора и зажим – к полюсу – аккумулятора Неправильная настройка заряда Проверьте соответствие между настройкой зарядка и напряжением батареи. Сверхпотребление тока на аккумуляторе Не использовать ток АКБ во время ее

Индикатор окончания заряда не загорается даже после целого дня заряда. Аккумулятор поврежден Замените аккумулятор.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.36 START UP 80
