GEBRUIKSAANWIJZING BH 1400 N ATIKA

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies Reserveonderdelen

Pagina 70

Kultywator ogrodowy

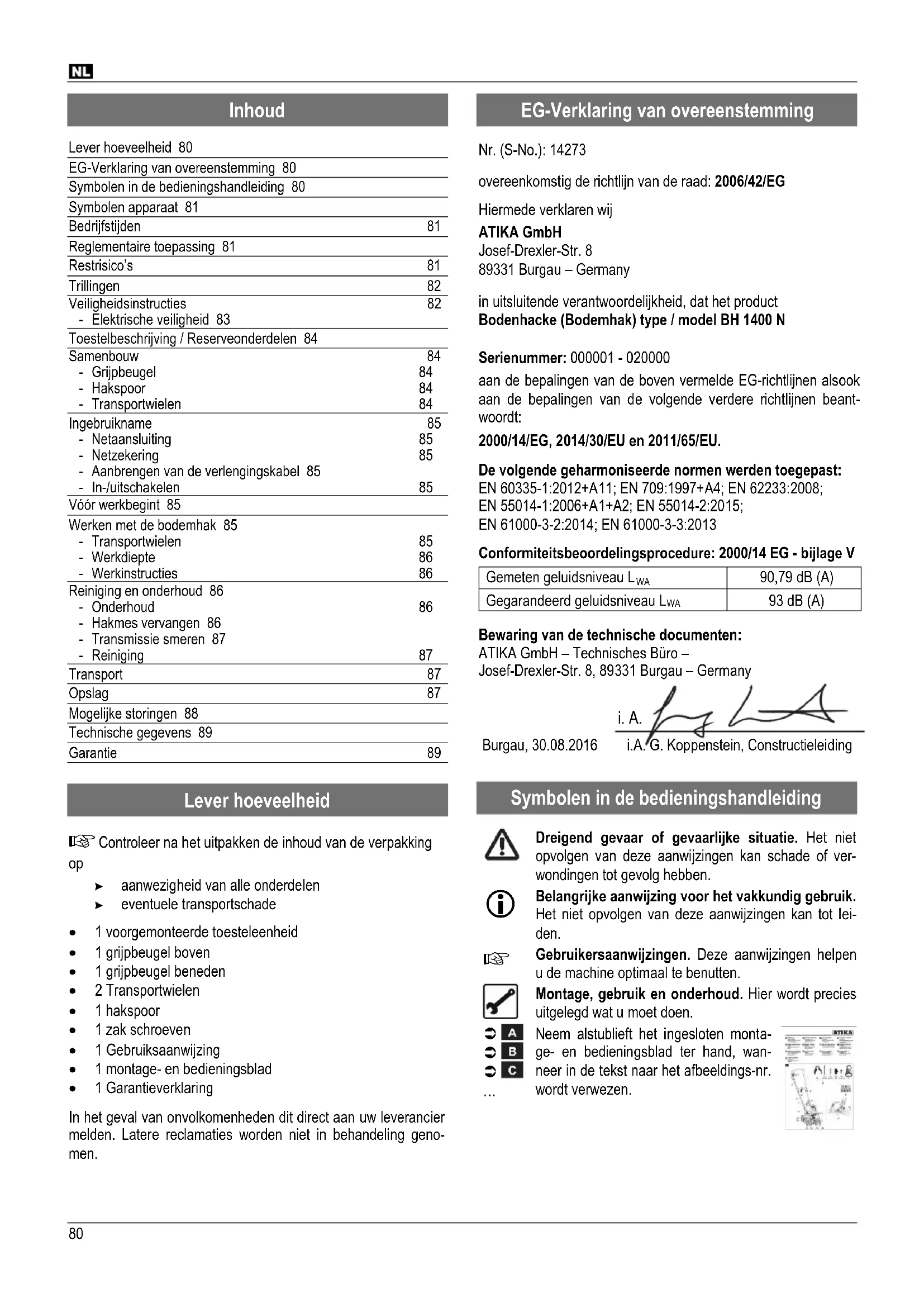

Lever hoeveelheid 80

EG-Verklaring van overeenstemming 80

Symbolen in de bedieningshandleiding 80

Symbolen apparaat 81

Bedrijfstijden 81

Reglementaire toepassing 81

Restrisico's 81

Trillingen 82

Veiligheidsinstructies 82

- Elektrische veiligheid 83

Toestelbeschrijving / Reserveonderdelen 84

Samenbouw 84

- Grijpbeugel 84

- Hakspoor 84

- Transportwielen 84

Ingebruikname 85

- Netaansluiting 85

- Netzekering 85

- Aanbrengen van de verlengingskabel 85

- In-/uitschakelen 85

Vóór werkbegint 85

Werken met de bodemhak 85

- Werkinstructies 86

Reiniging en onderhoud 86

- Onderhoud 86

- Hakmes vervangen 86

- Transmissie smeren 87

- Reiniging 87

Transport 87

Opslag 87

Mogelijke storingen 88

Controleer na het uitpakken de inhoud van de verpakking op

▶ aanwezigheid van alle onderdelen
▶ eventuele transportschade

• 1 voorgemonteerde toesteleenheid
• 1 grijpbeugel boven
• 1 grijpbeugel beneden
• 2 Transportwielen
• 1 hakspoor
• 1 zak schroeven
• 1 Gebruiksaanwijzing
• 1 montage- en bedieningsblad
• 1 Garantieverklaring

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

EG-Verklaring van overeenstemming

Nr. (S-No.): 14273

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH

in uitsluitende verantwoordelijkheid, dat het product

Bodenhacke (Bodemhak) type / model BH 1400 N

Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2000/14/EG, 2014/30/EU en 2011/65/EU.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2012+A11; EN 709:1997+A4; EN 62233:2008;

EN 55014-1:2006+A1+A2; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013

Conformiteitsbeoordelingsprocedure: 2000/14 EG - bijlage V

Gemeten geluidsniveau L_WA	90,79 dB (A)
Gegarandeerd geluidsniveau L_WA	93 dB (A)

Bewaring van de technische documenten:

i.A. G. Koppenstein, Constructieleiding

Symbolen in de bedieningshandleiding

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

ge- en bedieningsblad ter hand, wan- neer in de tekst naar het afbeeldings-nr. wordt verwezen.

neer in de tekst naar het afbeeldings-nr. wordt verwezen.

Symbolen apparaat

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Oog- en geluidsbescherm-ing dragen.

Tegen vochtigheid beschermen.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit hetcontactdoos.

Attentie voor roterende messen resp. tanden. Handen en voeten niet in de buurt of onder roter- ende delen houden, wanneer de machine draait. Attentie, hakwerktuigen draaien na!

Gevaar door wegslingerende delen bij lopende motor – onbetrokken personen alsook huis- en nuttige dieren uit het gevarenbereik weghouden..

Netkabel van de tanden resp. messen weghouden. De tanden resp. messen kunnen de leidingen beschadigen en tot contact met stroomgeleidende delen leiden. Meteen netstekker uit het stopcontact nemen, wanneer de aansluitleiding werd beschadigd of doorgesneden.

Schakelaargreep in positie "ONTZEKERD"

Schakelaargreep in positie "GEZEKERD"

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Bedrijfstijden

Houdt u alstublieft ook rekening met de regionale voorschriften m.b.t. de bescherming tegen lawaai.

Reglementaire toepassing

- Het toestel is voor het omspitten en loswerken van bodems in privé huis- en hobbytuin geschikt.

- Dit toestel is alleen voor de inzet in het open bereik (tuin) bepaald en moet gedurende de werkzaamheden met beide handen worden vastgehouden.

- Het toestel mag niet in openlijke plantsoenen, parks, sportplaatsen of op straten in in de land- en bosbouw worden ingezet.

- Het toestel mag niet worden toegepast: - op betegelde, geteerde of gepuinde vlakken Er bestaat gevaar van verwondingen!

- Er mogen alleen voor de machine geschikte hakwerktuigen, zoals in de gebruiksaanwijzing vermeld, worden toegepast.

- Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

- De voor het bedrijf geldige ongevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels moeten worden opgevolgd.

- Alle verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

- Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeien-de schade van eenieder soort uit.

- Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertouwd zijn en goed ingelicht zijn over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

- Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de contactdoos.

- Gebruik het toestel niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico's

Ook bij reglementair gebruik kunnen ondanks opvolging van alle gebruikelijke veiligheidsbepalingen zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

- Verwondingsgevaar van de handen en voeten, wanneer u in de buurt of onder de roterende delen geraakt.

■ Wegslingeren van stenen en aarde.

■ Verwonding door weggeslingerde werkstukdelen.

■ Inademen van stof (aarde)

• Gevaar van verwondingen door het grijpen en opwikkelen van wortels, snoeren, draden of kledingstukken bij contact met de meswalsen.
• Gevaar van zware inwendige en uitwendige verwondingen bij het bedienen van het toestel zonder de desbetreffende beschermuitrusting.
• Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de hakwerktuigen.
• Gevaar voor letsels aan vingers en handen, wanneer het toestel getransporteerd wordt.
• Geïgnoreerde of over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Gevaar door stroom door het niet juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restrisico's bestaan.

Trillingen ('hand-arm-trillingen)

0,862 m/s ^2 ; K = 1,5 m/s ^2

Warnung:

De feitelijk voorhanden trillingsemissiewaarde gedurende het gebruik van de machine kan van die in de gebruiksaanwijzing resp. van de door de fabrikant vermelde waarden afwijken. Dit kan door volgende factoren worden veroorzaakt die vóór resp. gedurende het gebruik opgevolgd dienen te worden..

• wordt de machine correct toegepast
• is de manier van snijden van het materiaal resp. hoe het wordt verwerkt, correct
• is de gebruikstoestand van de machine in orde
• Is de scherptetoestand van de hakwerktuigen in orde resp. het correct hakwerktuig gemonteerd.
• Zijn de bedienarmen vast aan het machinelichaam gemonteerd.

Indien u een onaangenaam gevoel of een huidverkleuring gedurende het gebruik van de machine aan uw handen constateert, onderbreek meteen het werk. Maak voldoende rustpauzes. Bij veronachtzaming van voldoende werkpauzes kan het tot een hand-arm-trillingssyndroom komen.

Afhankelijk van het werk resp. het gebruik van de machine dient een inschatting van het graad aan belasting te geschieden en dienen dienovereenkomstige werkpauzes te worden ingelegd. Op deze manier kan het graad van belasting gedurende de gehele werktijd aanzienlijk worden gereduceerd. Reduceer uw risico, waaraan u bij trillingen bent blootgesteld. Verzorg deze machine in overeenstemming met de instructies in de gebruiksaanwijzing.

Voorkom de inzet van de machine bij temperaturen van t=10°C of minder. Maak een werkplan, waardoor de trillingsbelasting kan worden beperkt.

Veiligheidsinstructies

Bij ondeskundig gebruik kann het toestel gevaarlijk zijn. Worden elektrowerktuigen toegepast, moeten de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van personen uit te sluiten.

Lees en volg vóór de ingebruikname van dit product de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften resp. de in het desbetreffend land geldige veiligheidsbepalingen op, om u zelf en anderen tegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

- Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de gebruiksaanwijzing.

- Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

- Gebruik het toestel niet voor doeleinden voor die het niet is bestemd (zie "Reglementaire toepassing").

- Maak uzelf met uw omgeving bekend en let op mogelijke gevaren die u op grond van het motorgeluid eventueel niet kunt horen.

- De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.

- Kinderen en jongeren onder 16 jaren alsook personen die met de handleiding niet bekend zijn, mogen het toestel niet bedienen.

- Personen met beperkt lichamelijk, sensorisch of geestelijk vermogen of met beperkte ervaring en/of met beperkte kennis mogen het toestel niet bedienen, tenzij ze worden door een voor hun veiligheid bevoegde persoon gesurveilleerd of verkregen door deze instructies hoe het toestel moet worden benut.

- Kinderen moeten in de gaten worden gehouden, om te waarborgen dat ze niet met het toestel spelen.

- Houd andere personen en dieren van uw werkbereik weg.

- Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

- Onderbreek het gebruik van de machine, wanneer personen, vooral kinderen of huisdiren, in de buurt zijn en wanneer u het werkbereik wisselt.

■ Laat het toestel nooit zonder toezicht.

- Draag persoonlijke beschermingsmiddelen.

• Veiligheidsbril
• gehoorbeveiliging (geluidsniveau aan de werkplaats kan 85 dB (A) overschrijden),
• Stofveiligheidsmasker bij stofvervaardigende werkzaamheden

■ Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen, ze kunnen worden gegrepen door bewegende delen
  — vaste schoenen of laarzen met anti-slip-zool

— Lange broeken ter bescherming van de benen

- een haarnetje bij lang haar

■ Werk met het toestel niet blootsvoets of in lichte sandalen.

■ Houdt rekening met de omgevingsinvloeden:

• Gebruik de machine niet in een vochtige of natte omgeving.
• Zet het toestel niet aan regen bloot.
• Werk niet direct aan zwembassins of tuinvijvers.
• Werk slechts bij voldoende zicht Zorg voor een goede verlichting.

• Exploiteer het toestel naar mogelijkheid niet op natte ondergrond.

• Verwijder vóór het snijden alle vreemde lichamen (bv stenen, takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.

• Indien u op vreemde lichamen stuit, schakel het toestel alstublieft uit, neem de stekker uit het stopcontact en verwijder het vreemde lichaam. Alvorens u het toestel weer inschakelt, controleer het alstublieft op eventuele beschadigingen en laat, indien nodig, reparaties uitvoeren.
• Overbelast het toestel niet! U werkt beter en zeker met de juiste belasting van de machine.
  ■ Werk alleen met complete en correct aangebrachte veiligheidsvoorzieningen (bv veiligheidsafdekking) en verander aan de machine niets, wat de veiligheid zou kunnen belemmeren.
• Het toestel resp. delen van het toestel niet veranderen.
• Let vóór het inschakelen van de motor erop dat uw voeten in een veilige afstand tenopzichte van de snijwerktuigen zijn.
• Voer nooit handen of voeten aan of onder zich draaiende onderdelen. Houdt u zich steeds van de uitgooiopening vandaan.
  ■ Werk buitengewoon voorzichtig op moeilijke (stenige, harde, enz.) vloeren. Reduceer het werktempo en houdt het toestel goed vast.
• Zorg vooral op schuine vlakken of op vochtige ondergrond voor een stabiele stand en houdt altijd het evenwicht. Gebruik het toestel alleen stapvoets.
  ■ Werken niet aan steile hellingen.
• Werken aan schuine vlakken dwars ten opzichte van de daling en nooit op- en afwaarts.
• Wees bijzonder voorzichtig, wanneer de rijrichting op een helling wijzigt.
• Volg de veiligheidsafstand op die door de handgreep wordt voorgegeven.
• Schuif het toestel gedurende het bedrijf steeds voorwaarts. Trek het niet in uw richting of achter zich.
• Wanneer de motor draait, het toestel niet:
• oplichten en ronddragen
• Attentie! Het werktuig loopt na! Rem het werktuig niet met de hand.
• Let erop dat de veiligheidsafdekking is aangebracht.
• Schakel het toestel uit en wacht tot de werktuigen staan, wanneer u:

- het toestel kantelt

- harde ondergrond oversteekt

- het toestel naar en van het werkbereik weg transporteert

- Schakel de machine uit en neem de steker uit het stopcontact bij:

– reparatiewerkzaamheden

• onderhouds- en reinigingswerkzaamheden
• verhelpen van storingen of blokkeringen
  — transport en opslag
• het verlaten van de machine (ook voor een korte tijd)
  — wanneer het toestel ongewoon begint te trillen

• wanneer u met het toestel op een obstacel bent gestoten

• Het toestel niet met water afspatten. (Gevarenbron elektrische stroom).

• Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Onderhoudt het toestel met zorgvuldigheid:

• Let erop dat alle moeren, bouten en schroeven vast zitten.
  — Let erop dat de luchtopeningen schoon zijn.
  — Hou de handgrepen vrij van vet en olie.
• Neem de onderhoudsvoorschriften in acht

Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5 mm² bij een lengte tot 25 m

• 2,5 mm² bij een lengte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen niet meer, de werking van het toestel wordt minder.

• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.
• De steekvoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.
• Bij het verleggen van de aansluitkabel erop letten dat deze niet stoort, gekneust, geknikt en de steekverbinding niet nat wordt.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Rij niet met het toestel over de verleningskabel. Waarborg dat het zich in een veilige positie achter u bevindt. Leg de kabel op een weg of bereik dat reeds werd bewerkt.
• Gebruik de kabel niet voor doeleinden, waarvoor hij niet bestemd is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

• Beschermt u zich tegen elektrische slag. Vermijd lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)
• Dit toestel produceert gedurende het bedrijf een elektromagnetisch veld. Dit veld kan al naar omstandigheden actieve of passieve medische implantanten belemmeren. Om het gevaar van ernstige verwondingen te reduceren, adviseren wij personen met medische implantenen hun arts en de fabrikant van het medische implantaat te consulteren, alvorens het toestel wordt bediend.

- Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.

- Een beschadigde leiding niet aan het net aansluiten. Een beschadigde leiding niet aanraken alvorens ze van het net gescheiden is. Een beschadigde leiding kan tot contact met stroomgeleidende onderdelen leiden.

- Gebruik geen defecte aansluitkabels.

- Gebruik buiten alleen hiervoor toegestane en dienovereenkomstig gekenmerkte verlengkabels.

- Maak geen gebruik van provisorische elektrische aansluitingen.

- Veiligheidsvoorzieningen nooit overbruggen of buiten werking stellen.

- Het toestel via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties aan elektrische onderdelen van de machine mogen alleen door een erkend bedrijf of een van onze reparatiewerkplaatsen worden uitgevoerd. De plaatselijke voorschriften moeten opgevolgd worden.

Beschadigde netaansluitleidingen moeten door de fabrikant resp. een van zijn klantenfilialen of door een soortgelijk gekwalificeerde persoon worden vervangen om gevaar te voorkomen.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zijn klantenwerkplaatsen uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Toestelbeschrijving / Reserveonderdelen

A Neem alstublieft het ingesloten montage- en bedienblad ter hand.

Pos.	Benaming Reserveonderdel-	nr.
1	Grijpbeugel boven	381883
2	Schakelaargreep 381886
3	Toestelsteker -
4	Kabeltrekontlasting 381858
5	Kabelhouder 380953
6	Grijpbeugel beneden	381884
7	Motorbehuizing	-
8	Zak met toebehoren	381906
9	Veiligheidssticker	381854

10	Bevestiging voor grijpbeugel	381885
11	Veiligheidsafdekking	381887
12a	Hakmes (dubbel) - rechts	381859
12b	Hakmes (eenvoudig) - rechts	381896
13a	Hakmes (dubbel) - links	381860
13b	Hakmes (eenvoudig) - links	381897
14	Transportwiel	381888
15	Hakspoor	381889
16	Stuurkabel	-
17	Stroomkabel	-
18	Borgring	-
19	Frame voor transportwielen	-
20	Wielkap	381891
21	Vleugelmoer 380954
22	Vergrendelingsknop H	-
23	Aftapschroef K	381910
24	Afdichtring K	381911

Samenbouw

Grijpbeugel

B Bevestig de onderste grijpbeugel (6) aan de beugelbevestigingen (10) van de motorkast. Maak hiervoor gebruik van de meegeleverde bevestigingsdelen (2x schroef M6x45, 2x vleugelmoer M6).
B Bevestig het bovenste grijpbeugel (1). Maak hiervoor gebruik van de meegeleverde bevestigingsdelen (2x schroef M6x45, 2x vleugelmoer M6).
B Breng de kabeltrekontlasting (4) aan de onderste grijpbeugel (6) aan.
C Bevestig telkens de stuurkabel (16) en de stroomkabel (17) met de kabelklemmen aan de grijpbeugel. Let erop dat de kabel voldoende spel heeft. Zeker de kabelklemmen met de bijgevoegde schroeven (2xSt 4,2 x 13).

Hakspoor

H Trek de borgring (18) eruit en zwenk de as naar boven, tot het frame (19) hoorbaar vastklikt.
D Bevestig de hakspoor (15) aan het frame (19). Maak hiervoor gebruik van het meegeleverd bevestigingsmateriaal (2x schrof M6x25, 2x vleugelmoer M6).

Transportwielen

E Verwijder de schroeven (2x M5x12) alsook de sluitringen (2x ∅ 5,4) uit de wielas. Verwijder de wieldoppen (20) van de wielen. Schuif de transportwielen (14) op de as en bevestig ze met de schroeven en sluitringen. Breng de wieldoppen weer aan.

Ingebruikname

Netaansluiting

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan.

Sluit de machine via een FI-schakelaar (storingsstroom-schakelaar) 30 mA aan.

■ Maak gebruik van verlengingskabels volgens IEC 60245 (H 07 RN-F), met een draaddoorsnede van ten minste:

- 1,5 mm² bij een lengte tot 25 m

- 2,5 mm² bij een lengte vanaf 25 m.

Netzekering

10 A traag

Aanbrengen van de verlengingskabel

F Verbindt de koppeling van de verleningkabel met de toestelsteker (3). Trek de verlengingskabel als lus door de kabeltrekontlasting en hang het in.

① Let erop dat de verlengingskabel voldoende spel heeft.

In-/uitschakelen

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Het toestel bezit een veiligheidsschakeling die een onopzet- telijk inschakelen voorkomt.

Start het toestel pas, wanneer u het op een egale vlakte zonder obstakels heeft gezet.

Inschakelen:

Kantel het toestel licht in uw richting.

G Draai de schakelaargreep (2) in richting van de wijzers van de klok naar voren in de positie. Trek vervolgens de schakelaargreep (2) in richting grijp (1). Het toestel start en de meswals kan zich vrij draaien.

Uitschakelen

Laat de schakelaargreep (2) los, hij keert automatisch in zijn uitgangspositie terug.

Motorbeveiliging

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. De motor kan na een afkoelpauze (ca. 15 min.) opnieuw worden ingeschakeld.

Laat de schakealargreep (2) los, omdat het toestel anders direct na het afkoelen weer start. Gevaar van verwondingen!

Vóór werkbegint

⚠️Houdt u vóór werkbegin rekening met

- U mag dit toestel niet in bedrijf nemen, alvorens u deze gebruiksaanwijzing heeft gelezen en alle vermelde aanwijzingen in acht heeft genomen.

- Zorg voor een veilige en opgeruimde werkplaats. Verwijder voorwerpen die weggeslindert kunnen worden uit het werkbereik.

■ Ga voor aanvang van de werkzaamheden na of:

- de arbeidswerktuigen en bouten niet zijn versleten of beschadigd. Om een onbalans te voorkomen, mogen versleten of beschadigde arbeidswerktuigen en bouten slechts per set worden vervangen.

- de hakwerktuigen in reglementaire toestand zijn

- of alle schroeven goed zijn vastgedraaid

- zich in het werkbereik geen andere personen (kinderen) of dieren bevinden

— u zonder hinder van obstakels kunt terugwijken

- een veilige houding is aangenomen.

Werken met de bodemhak

Het toestel kan voor het omspitten en loswerken van bodems worden toegepast.

Gevaar van verwondingen door rondvliegende onderde- len! Let erop dat de veiligheidsafdekking is aangebracht.

- Stel het toestel aan de gazonrand in de buurt van het stopcontact.

- Leg de kabel na ieder keren op de tegenoverliggende, reeds bewerkte kant. ➞ 1

- Let erop, het toestel niet te overbelasten.

Bij overbelasting daalt het motortoerental, het motorgeluid verandert zich.

- Voer het toestel in een passende, gelijkmatige snelheid in rechte lijnen over de bodem.

- Het keren en bijtrekken van de bodemhak moet bijzonder voorzichtig worden uitgevoerd.

- Stelt u zich bij het werken aan hellingen altijd dwars ten opzichte van de stijging, let op een vaste, veilige stand. Werken niet aan bijzonder steile hellingen.

Werken niet aan steile hellingen.

Let in ieder geval op alle veiligheidsinstructies (zie "Veilig werken").

Transportwielen

H Voor een eenvoudiger transport is de bodemhak met transportwielen uitgerust. Zwenk voor werkbegin de transportwielen uit de transportpositie ! in de werkpositie B.

→ Trek de borgring (18) eruit.

NL

H Zwenk het frame (19) naar boven, tot het hoorbaar vastklikt.
H Laat de borgring (18) los en vergewist u zich dat het frame veilig is bevestigd.
H Om de transportwielen weer in transportpositie te brengen, bedien de vergrendelingsknop (22). Zwenk het frame naar beneden en zeker het met de borgring.

Werkdiepte

- De draairichting van de hakmessen trekt de bodemhak voorwaarts. Door afremmen van deze voorwaartsbeweging kan de werkdiepte (afhankelijk van de gesteldheid van de bodem) worden verhoogd.

- De hakspoorn remt de vooruitsnelheid en regelt de werk-diepte van de hakwerktuigen.

① Stel de werkdiepte in overeenstemming met de bodemverhoudingen in.
Bij het bewerken van sterk waterhoudige leemachtige en kleiachtige gronden kan het gebeuren, dat zich de grond verdicht en het wegvloeien van water wordt voorkomen.

Reduceer de werkdiepte, wanneer de motor overbelast wordt (motortoerental daalt en motorgeluid verandert zich).

Werkinstructies

Houdt handen en voeten steeds in een veilige afstand ten opzichte van het werktuig.

• Houdt het toestel bij het werken steeds met beide handen veilig vast.
• Druk het toestel aan de handgreep omlaag, tot het de gewenste werkdiepte heeft bereikt. Oefen vervolgens alleen zo veel druk uit, om de werkdiepte te bewaren.
• Voer het toestel niet direct langs muren of steenplaten, omdat anders de hakwerktuigen kunnen worden beschadigd.
• Voer het toestel in een passende, gelijkmatige snelheid in rechte lijnen over de bodem.
• Om een bijzonder lossen en kruimelige grond te behalen, is het raadzaam, de grond meermaals te bewerken. Voer de 2e doorloop of in de rechter hoek tot de 1e Ⓔ of parallel verzet hiertoe Ⓓ uit.
  ① Werk aan hellingen alleen dwars tot het afschot ②.
• Voorzichtig bij richtingwissel of obstakels! Voer het toestel voorzichtig omheen.
• Wanneer de hakwerktuigen blokkeren of het toestel ongewoon sterkt trilt, schakel meteen de motor uit en wacht tot de hakwerktuigen stilstaan. Controleer het toestel:
• Maak de hakwerktuigen met geschikte hulpmiddelen schoon. Legen Sie das Gerät dafür nach hinten auf den Boden.
  – Vervang beschadigde hakwerktuigen
• Maak de hakwerktuigen met geschikte hulpmiddelen schoon. Legen Sie das Gerät dafür nach hinten auf den Boden.
• Vervang beschadigde hakwerktuigen

Elektronische rem

Het toestel is met een elektronische rem uitgerust die na het loslaten van de schakelaargreep de hakwerktuigen binnen 2 seconden stopt.

Reiniging en onderhoud

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• Toestel uitschakelen
• stilstand van de hakmes afwachten
• netstekker uit het stopcontact nemen!

Verdere onderhouds- en reinigingswerkzaamheden dan die in dit hoofdstruk staan beschreven, mogen slechts door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen kunnen tot onvoorspelbare beschadigingen en verwondingen leiden.

Onderhoud

Het werktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen.

⚠netstekker uit het stopcontact nemen!

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig uit.

Controleer het apparaat op blijkbare gebrekken zoals

• losse bevestigingen
  — versleten of beschadigde onderdelen
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van het toestel te worden uitgevoerd.

Hakmes vervangen

Gevaar voor letsel! Draag bij het werken aan de hakmessen veiligheidshandschoenen.

Versleten messen hebben een slechte werking van het toestel en een overbelasting van de motor tot gevolg. Controleer vandaar vóór ieder gebruik de toestand van de messen.

Laat de hakmessen bij behoefte door uw klantenservice scherpen of vervang deze door nieuwe.

A / J Maak de zeskantschroeven (M8x40) en de zeskantmoeren (M8) los. Trek dan de hakmessen (12a/12b/13a/13b) van de as.

⚠ Let op de correcte positie van de hakmessen! (De meslemmets moeten in rijrichting wijzen)

Transmissie smeren

i Smeer de transmissie na de eerste 20 uren, daarna alle 40-50 bedrijfsuren.

J Let het toestel op de zijde en demonteer het hakmes (13a/13b).
- Verwijder verontreinigingen en vreemde voorwerpen van de transmissiebehuizing.
→ Verwijder de aftapschroeven (23).
Zet de vetpers aan de vetinvulstop (a) aan.
→ Druk iets vet erin.

De transmissie niet geheel met vet vullen. Door de bij het bedrijf ontstaande warmte rekt zich het vet uit. Er bestaat het gevaar, dat afdichtingen worden vernield en vet vrijkomt, wanneer de transmissie geheel met vet is gevuld.

Gebruik bv SHELL Albida Grease EP 2 of een vergelijkbare vet.

K Controleer de afdichtringen (24) op beschadigingen en vervang ze, indien noodzakelijk.
- Breng de aftapschroeven en de hakmessen weer aan.

Reiniging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard.

Gevaar voor letsel! Draag bij het werken aan de hakmessen veiligheidshandschoenen.

■ Verwijder de verontreinigingen met een doek of een borstel.
■ Reinig het toestel meteen na beeindiging van het werk.
■ Reinig de onderkant van het toestel en de hakmessen.
- Reinig de behuizing, vooral de ventilatiegleuven van vastklevend gras en vuil. De machine niet met vloeiend water of hogedrukreinigers reinigen.
- Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Transport

Vóór ieder transport:

• Toestel uitschakelen
  – stilstand van de hakmes afwachten
• netstekker uit het stopcontact nemen!

Ook bij gestopte motor kunnen de hakmessen bij het transport, bv over harde ondergrond, worden beschadigd.

H Zwenk vandaar voor het transport de wielen naar beneden in transportpositie en transporteer het toestel aan de handgreep.

Opslag

netstekker uit het stopcontact nemen!

• Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.
• Zorg bij een langere opslag (bv gedurende de winter) ervoor dat het toestel tegen vorst en corrossie is beschermd.
• Let voor een langer opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig en soepel bedienen te waarborgen:

- De machine grondig reinigen.

- blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

F Om het toestel ruimtebesparend op te slaan, kunt u de bovenste grijpbeugel (1) wegklappen. Maak hiervoor de vleugelmoer (21) zo ver los, dat zich de grijpbeugel laat wegklappen.

Mogelijke storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
• stilstand van de hakmes afwachten
• netstekker uit het stopcontact nemen!

Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak	Oplossing
Toestel draait niet.	Geen stroomVerlengkabel defect.Netstekker, motor of schakelaar defect.	Stroomverzorging, stopcontact, zekering controlerenVerlengkabel controleren, defecte kabel direct vervangenNetstekker, motor of schakelaar door een ser- vicewerkplaats laten repareren of met originele onderdelen laten vervangen.
Toestel draait niet.	Motorveiligheidsschakelaar heeft geactive- erd	Werkdiepte te grootwerkdiepte reducerenHakmessen blokkerenverwijder de blokkering Laat de motor ca. 15 minuten afkoelen alvorens u verder werkt
Het toestel werkt met on- derbrekingen	Verlengkabel defect.Interne storingIn-/uitschakelaar defect	Verlengkabel controleren, defecte kabel direct vervangenNeem contact op met de klantenserviceNeem contact op met de klantenservice
Ongewone geluiden	Hakmessen zijn geblokkeerdLossen schroeven, moeren of andere be- vestigingsdelenSmeermiddel ontbreektSmeermiddel komt vrij	Verwijder de blokkering.Trek alle delen vast aan, richt u zich aan de klantenservice, wanneer de geluiden verder opt- reden.Vul smeermiddel bij.Neem contact op met de klantenservice
Ongewone trillingen	Hakmessen beschadigd of dofWerkdiepte te groot	Neem contact op met de klantenserviceReduceer de werkdiepte
Onbevredigend resultaat	Doffe hakmessenWerkdiepte te gering	Neem contact op met de klantenserviceVerhoog de werkdiepte

Technische gegevens

Type / Model		BH 1400 N
bouvwjaar		zie laatste pagina
Vermogen P_1		1400 W
Spanning / Frequentie		230 V~ / 50 Hz
Beveiliging		10 A traag
Stationair-toerental n_0		300 min ^-1
Werkbreedte		400 mm
Doorsnede arbeidswerktuig		200 mm
Aantal messen		24
Hand-arm-trillingMeetonzekerheidsfaktor		0,862 m/s ^2 K = 1,5 m/s ^2
Geluidsdrukpegel LPA (volgens richtlijn 2000/14/EG)Meetonzekerheidsfaktor		78,8 dB (A) K_PA = 3,0 dB (A)
Geluidsniveau Lwa (volgens richtlijn 2000/14/EG)gemeten geluidsniveau 90,79 dB (A)Gegarandeerd geluidsniveauMeetonzekerheidsfaktor		93 dB (A) K_WA = 1,75 dB (A)
Afmetingen		ca. 1130 x 408 x 1000 mm
Gewicht	[SIGNATURE]	ca. 13,5 kg
Veiligheidsklasse	[SIGNATURE]	II – veiligheidsgeïsoleerd
Veiligheidssoort	[SIGNATURE]	IPX4

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Spis treści

Zakres dostawy 90
