РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BH 1400 N ATIKA

Оригинално ръководство за експлоатация Указания за безопасност – Резервни части

Стр. 32

Elektrická motyka

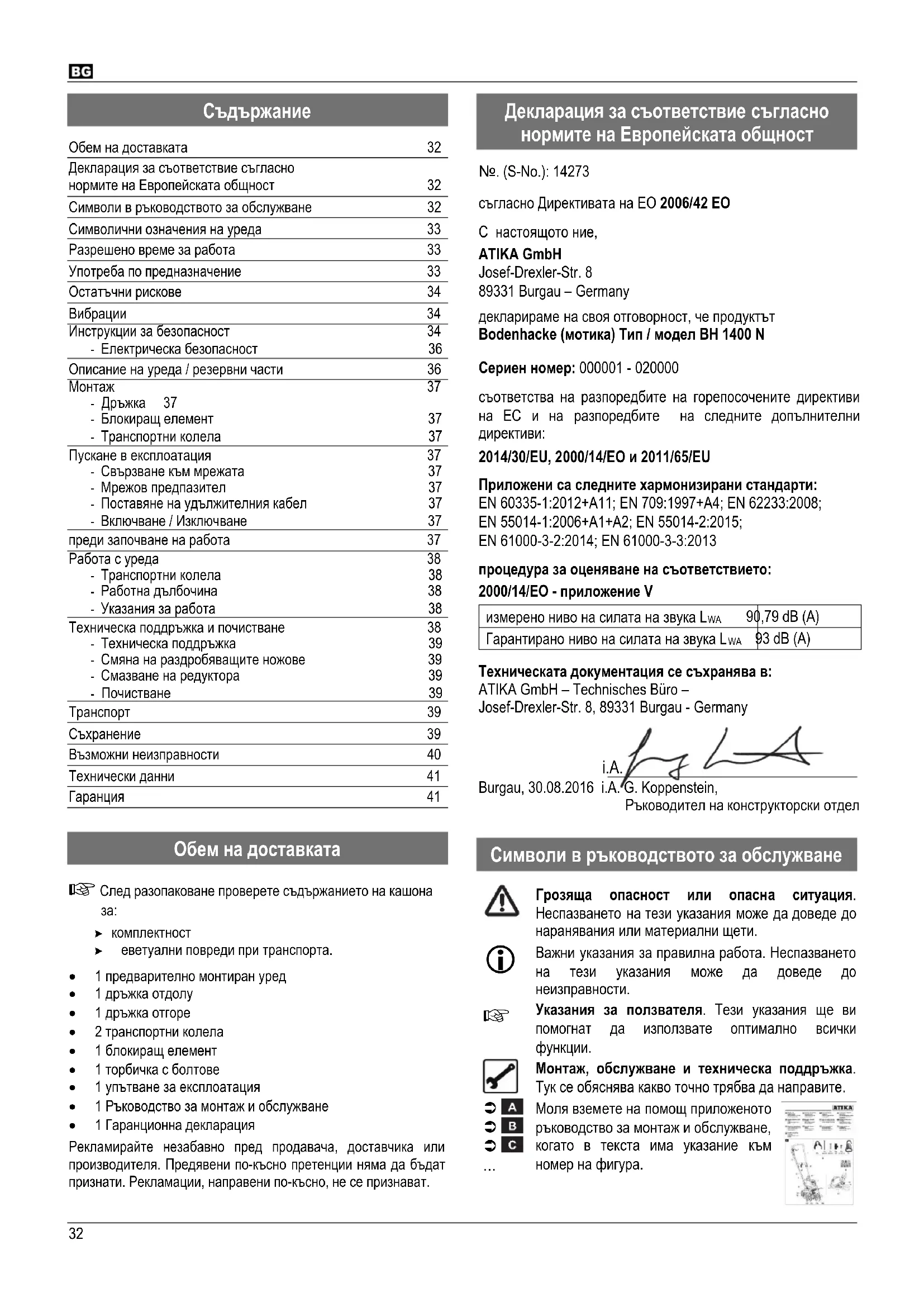

Обем на доставката 32

Декларация за съответствие съгласно нормите на Европейската общност 32

Символи в ръководството за обслужване 32

Разрешено време за работа 33

Употреба по предназначение 33

Остатьчни рискове 34

Вибрации 34

• Дръжка 37
• Блокиращ елемент 37
• Транспортни колела 37

• Свързване към мрежата 37
• Мрежов предпазител 37
• Поставяне на удължителния кабел 37
• Включване / Изключване 37

преди започване на работа 37

Работа с уреда 38

• Транспортни колела 38
• Работна дълбочина 38
• Указания за работа 38

Техническа поддръжка и почистване 38

• Техническа поддръжка 39
• Смяна на раздробяващите ножове 39
• Смазване на редуктора 39
• Почистване 39

Транспорт 39

Съхранение 39

Възможни неизправности 40

Технически данни 41

Гаранция 41

Обем на доставката

След разопаковане проверете съдържанието на кашона за:

• 1 предварително монтиран уред
• 1 дръжка отделу
• 1 дръжка отгоре
• 2 транспортни колела
• 1 блокиращ елемент
• 1 торбичка с болтове
• 1 упътване за експлоатация
• 1 Ръководство за монтаж и обслужване
• 1 Гаранционна декларация

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават.

Декларация за съответствие съгласно нормите на Европейската общност

No. (S-No.): 14273

съгласно Директивата на ЕО 2006/42 ЕО

С настоящото ние,

ATIKA GmbH

декларираме на своя отговорност, че продуктът

съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2014/30/EU, 2000/14/EO и 2011/65/EU

Приложени са следните хармонизирани стандарти:

EN 60335-1:2012+A11; EN 709:1997+A4; EN 62233:2008;

EN 55014-1:2006+A1+A2; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013

процедура за оценяване на съответствието:

Техническата документация се съхранява в:

Ръководител на конструкторски отдел

Символи в ръководството за обслужване

Неспазването на тези указания може да доведе до наранявания или материални щети.

Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции.

Монтаж, обслужване и техническа поддръжка.

Тук се обяснява какво точно трябва да направите.

A Моля вземете на помощ приложеното
→ B ръководство за монтаж и обслужване,
с когато в текста има указание към

...

Преди пускане в експлоатация прочетете и спазвайте ръководството за обслужване и указанията за безопасност.

Носете очила и ЛПС за слуха.

Пазете от влага.

Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта.

Внимавайте за въртящи се ножове и зъби. Не дръжте ръцете и краката в близост или под въртящите се части, когато машината работи. Внимание, валякът работи по инерция!

Съществува опасност от детайли, които се изхвърлят надалеч при работещ двигател – лицата, които не взимат участие, както и домашните животни, да се държат далеч от областта на опасност.

Пазете мрежовия кабел далече от зъби и ножове. Зъбите и ножовете могат да повредят кабелите и да предизвикат контакт с части, по които тече ток. Щепсельт за мрежата трябва да бъде изваден веднага, щом присъединителния проводник се повреди или се прекъсне.

Лост в положение „СВОБОДЕН“

Лост в положение „ФИКСИРАН“

Продуктът отговаря на специфичните за продукта действащи европейски директиви.

Електрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци. Уредите, принадлежностите и опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда.

Според европейската директива 2012/19/EU за старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

Разрешено време за работа

Моля, спазвайте местните предписания за защита от шума.

Употреба по предназначение

• Уредът е подходящ за прекопаване и разрохване на почвата в домашни и любителски градини.
• Този уред е предназначен за употреба единствено в открито пространство (градина) и по време на експлоатация трябва да бъде държан с двете ръце.
• Уредът не бива да се използва на обществени места, в паркове, на спортни площадки или по улиците и в селското и горското стопанство.
• ⚠️ Уредът не бива да се използва:

— върху павирани, асфалтирани или чакълести повърхности

Съществува опасност от наранявания!

• Могат да се използват само подходящи за машината раздробяващи инструменти, както е упоменато в упътването за обслужване.
• Към употребета по предназначение спада също и спазването на предписаните от производителя условия за експлоатация, техническа поддръжка и ремонт, както и следването на съдържащите се в ръководството указания за безопасност.
• Следва да бъдат спазвани действащите разпоредби за предпазване от злополука, приложими за експлоатацията на уреда, както и останалите общопризнати правила по техника на безопасност и трудова медицина.
• Всяка друга употреба извън тези рамки се счита за несъобразена с предназначението. Производителят не носи отговорност за каквито и да е произтичащи от това повреди рискът се носи изцяло от потребителя.
• Саморъчните изменения на уреда изключват отговорността на производителя за всякакви произтичащи от това повреди.
• Уредът може да бъде борудван, използван и поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Ремонтни работи може да се извършват само от нас, съответно от посочени от нас сервиси.
  ■ Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта.
• Maшината не бива да бъде използвана в застрашена от експлозия среда или да бъде изложена на дъжд.

Остатьчни рискове

Въпреки спазването на всички разпоредби за безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под внимание.

Внимание и предпазливост намаляват риска от наранявания и увреждания на лица.

- Опасност от нараняване на ръцете и краката в близост или под въртящите се части.

• Изхвърляне на камъни и пръст.
• Нараняване от отхвърлени части от обработвания детайл.
  ■ Вдишване на прах (пръст).

- Опасност от нараняване поради захващане и увиване на корени, шнурове, тел или дрехи при контакт с режещите валяци.

- Опасност от тежки вътрешни и външни наранявания при обслужването на уреда без необходимата предпазна екипировка.

- Опасност от нараняване на пръстите и ръцете при монтаж и почистване на раздробяващите инструменти.

- Опасност от нараняване на ръцете и краката, когато уредът се транспортира.

- Игнорирани или пропуснати мерки за безопасност могат да доведат до наранявания при обслуживащото лице или до увреждането на собственост.

- Опасност от електрически ток при употреба на неизправни електрозахранващи кабели.

- Допир до части под напрежение при отворени електрически елементи.

- Увреждане на слуха при по-продължителна работа без защита за слуха.

Освен това, въпреки всички предприети мерки, може да съществуват скрити остатъчни рискове.

Вибрации (вибрации на дланта и ръката)

$$ 0, 8 6 2 \mathrm{m} / \mathrm{s} ^ {2}; K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Предупреждение:

Действително наличната стойност на вибрационните емисии по време на употреба на машините не може да се различава от посочената в упътването за обслужване и от производителя. Това може да се дължи на влиянието на следните фактори, които трябва да се вземат предвид преди всяка употреба, съответно по време на употреба.

• машината правилно ли се използва
• правилен ли е начинът на рязане на материала, съответно начинът на обработка на материала
• машината в изрядно състояние за употреба ли е
• достатъчно заточени ли са раздробяващите инструменти, съответно монтиран ли е правилният раздробяващ инструмент
• обслуживащите рамена здраво монитрани ли са на машинния корпус

Ако по време на употреба на машината установите неприятно чувство или промяна в цвета на кожата на ръцете, веднага прекратете работа. Правете достатъчно почивки. При недостатъчни почивки може да се получи вибрационен синдром на дланта и ръката.

Трябва да се направи преценка на натоварването в зависимост от работата и употребата на машината и да се направят съответните почивки. Така степента на натоварване може съществено да се намали по време на цялата работна продължителност. Сведете до минимум риска, на който сте изложени при вибрации. Поддържайте машината според указанията в упътването за обслужване.

Избягвайте да използвате машината при температури t=10^ или по-ниски. Направете работен план, с който може да се ограничи натоварването с вибрации.

При неправилна употреба уредът може да бъде опасен. Когато се използват електрически инструменти, трябва да бъдат спазвани основните мерки за безопасност, за да бъдат изключени рисковете от пожар, електрически удар и нараняването на лица.

Поради тази причина прочетете и спазвайте преди пускането в експлоатация на това изделие следните указания и предписанията за предотвратяване на злополуки на Вашия професионален съюз, респ. валидните в съответната страна предписания за безопасност, за да предпазвате себе си и други от възможни наранявания

① Предайте указанията за безопасност на всички други лица, които работят с машината.
Съхранявайте добре указанията за безопасност.

- Преди употреба се запознайте с уреда с помощта на ръководството за експлоатация.

- Бъдете внимателни. Внимавайте какво правите. Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.

- Не използвайте уреда за цели, за които той не е предназначен (вижте "Употреба по предназначение").

- Запознайте се с обстановката наоколо и внимавайте за евентуални опасности, които евентуално не можете да чуете поради шума от мотора.

- Лицето, обслуживащо машината носи отговорност по отношение на трети лица, намиращи се в обсега на работа на машината.

- Деца и младежи под 16 години и лица, които не са запознати с ръководството, не бива да обслужват уреда.

- Лица с ограничени физически, сензорни или умствени способности или без опит и/или знания не бива да обслужват уреда, освен ако те не са под контрола на лице, компетентно за тяхната безопасност или не получават от него указания как се използва уреда.

- Децата трябва да са под надзор, за да се гарантира, че не играят с уреда.

- Дръжте надалеч от обсега Ви на работа други лица и животни.

- Не оставяйте други лица, в частност деца, да се докосват до инструмента или до кабела. Дръжте ги настрана от Вашия работен участък.

- Прекъснете употребата на машината, когато лица, преди всичко деца или домашни животни, са в близост и, когато променяте обсега на работа.

■ Не оставяйте уреда никога без надзор.

■ Носете лични предпазни средства:

— предпазни очила

— предпазно средство за защита на слуха (нивото на звуковото налягането на работното място може да превишава 85 dB (A))
— противопрашен респиратор при работа, свързана с отделяне на прах.

■ Носете подходящо работно облекло:

— не широко облекло или украшения, те могат да бъдат захванати от подвижните елементи
— здрави обувки или ботуши с неплъзгаща се подметка
— дълги панталони за предпазване на краката
— ако имате дълги коси, сложете си мрежа за коса.

■ Внимавайте за въздействията на околната среда:

– Не използвайте уреда във влажна или мокра заобикаляща среда.
– Не излагайте уреда на дъжд.
– Не работете директно на басейни или до градински езера.
– Работете единствено при достатъчно добра видимост, погрижете се за добро осветление.
— По възможност не работете с уреда в мокра почва.

- Преди рязане махнете всички чужди тела (например камъни, клони, тел и др.). По време на работа внимавайте за други чужди тела.

- Ако попаднете на чужди тела, изключете уреда, дръпнете щепсела и махнете чуждото тяло. Преди обаче да включите отново уреда, проверете го за евентуални повреди и дайте да бъде извършен необходимия ремонт.

- Не претоварвайте уреда. Вие работите по-добре и по-безопасно в зададената област на мощността.

- Използвайте уреда единствено с пълни и коректно монтирани предпазни съоръжения и променяйте нищо по машината, което би могло да намали безопасността.

■ Не изменяйте уреда, съответно частите на уреда.

■ Преди да включите мотора внимавайте краката ви да са на безопасно разстояние от режещите инструменти.

- Никога не слагайте ръцете или краката на или под въртящи се части. Стойте винаги на разстояние от изхвърлящия отвор.

- Работете изключително внимателно в тежки (каменисти, твърди и др.) почви. Намалете работното темпо и дръжте уреда здраво.

- Погрижете се, най-вече върху наклонени повърхности или мокра почва, за безопасна стойка и по всяко време пазете равновесие. Водете уреда само със скоростта на вървене.

■ Не работете на стръмни склонове.

- На стръмни склонове работете напречно на наклона и никога нагоре и надолу.

- Бъдете особено внимателни, когато променяте посоката на движение на склона.

- Спазвайте безопасното разстояние, зададено от ръкохватката.

- При работа винаги движете уреда напред. Не го дърпайте към себе си или след себе си.

■ Когато моторът работи, уредът не бива:

— да се повдига или носи

■ Внимание: Инструментът работи по инерция! Не спирайте инструмента с ръка.

■ Внимавайте защитата да е монтирана.

- Изключете уреда и изчакайте, докато инструментите спрат, когато:

— обърнете уреда
— пресечете твърдата основа
— транспортирайте уреда до и от работния участък

- Изключете машината и изтеглете щепсела от контакта при:

— ремонтни работи
— работи по поддръжката и почистването
— отстраняване на неизправности и блокировки

— транспорт и съхранение

— напускане на уреда (също и при кратковременни прекъсвания).

— ако уредът започне да вибрира необичайно.

— ако с уреда попаднете на препятствие.

- Не пръскайте уреда с вода. (източник на опасност електрически ток).

- Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца.

■ Проверете машината за евентуални повреди:

— Преди по-нататьшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

– Проверете, дали движещите се части работят безупречно и не заяждат или дали има повредени части. Всички части трябва да са монтирани правилно и да отговарят на всички условия, за да осигурят безупречната работа на триона

- Повредените защитни устройства и части трябва да бъдат ремонтирани правилно от лицензиран специализиран сервис или сменени, ако в ръководството за обслужване не е посочено друго.

— Повредените или нечетливи лепенки с указания за безопасност трябва да се сменят.

■ Поддържайте Вашия уред грижливо:

— Внимавайте за неподвижното положение на всички гайки, болтове и винтове.

- Обърнете внимание на това, отворите за въздеха да бъдат чисти.

— Поддържайте дръжките чисти от масло и мазнина.

— Следвайте указанията за поддръжка.

⚠️ Електрическа безопасност

- Изпълнение на присъединителната линия съгласно IEC 60245 (H 07 RN-F) с напречно сечение на жилата наймалко

• 1,5 мм² при дължина на кабела до 25 м
• 2,5 мм² при дължина на кабела над 25 м

- Присъединителни кабели с голяма дължина и малко сечение създават пад на напрежението. Моторът не може повече да достига своята максимальна мощност, функцията на уреда отслабва.

- Инсталираните в присъединителните линии щепсели и съединителни контактни кутии трябва да са изработени от гума, мек PVC или от друг термопластичен материал

със същата механична якост или да имат покритие от такъв материал.

• Щепсельт на захранващия кабел трябва да е защитен от водни пръски.
• При полагане на съединителната линия обърнете внимание на това тя да не пречи, кабелът да не е смачкан или прегънат и щепселната връзка да не се мокри.
• При употреба на макара за кабели размотайте кабела напълно.
• Не преминавайте с уреда върху удължителя. Уверете се, че той е на сигурно място зад Вас. Поставете кабела на път или в участък, който вече е обработен.
• Не използвайте захранващия кабел за цели, за които той не е предназначен. Защитете кабела от загряване, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта.
• Пазете се от токов удар. Избягвайте контакта на тялото със заземени части (например тръби, отоплителни тела, печки, хладилници и др.)
• По време на работа уредът създава електромагнитно поле. При определени условия това поле може да засегне активните или пасивни медицински импланти. За да се намали опасността от сериозни наранявания, ние препоръчваме на хората с медицински импланти да се консуптират с техния лекар или с производителя на медицинския имплант преди да обслужват уреда.
• Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени.
• Не включвайте повредения кабел в мрежата. Не пипайте повредения кабел, преди да е изключен от мрежата. Повреденият кабел може да предизвика контакт с части, по които преминава ток.
  ■ Не използвайте дефектни присъединителни кабели.
• На открито ползвайте само удължители, които са разрешени за това и имат съответното обозначение.
  ■ Не използвайте временни електрически присъединителни връзки.
• Никога не шунтирайте защитните устройства и не ги извеждайте от действие.
• Присъединете уреда през дефектно-токовата защита (30 mA).

Свързването към електрическата мрежа, съответно ремонтните работи по електрическите части на машината трябва да се извършват от оправомощен електроспециалист или от някой от нашите сервиси. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки.

Повредените кабели за свързване към мрежата трябва да бъдат подменени от производителя, съответно от някой от сервизите му или от лице с подобна квалификация, за да се избегнат опасности.

Ремонти на други части на машината трябва да бъдат извършвани от производителя, респ. от някоя от неговите служби за клиенти.

Да се използват единствено оригинални резервни части, принадлежности и специални комплектуващи части. Посредством използването на други резервни части и други принадлежности могат да възникнат

злополуки за потребителя. За произтичащите от това щети производителят не носи отговорност:

Вземете приложеното упътване за монтаж и ужване.

Поз.	Наименование	АртикуленNo
1	Дръжка отгоре	381883
2	Дръжка-прекъсвач	381886
3	Щепсел на уреда	-
4	Кабелно защитно приспособление	381858
5	Кабелна клема	380953
6	дръжка отделу	381884
7	Корпус на двигателя	-
8	Плик с принадлежности	381906
9	Стикер за безопасност	381854
10	Закрепване за ръкохватките	381885
11	Защитен капак	381887
12a	Раздробяващ нож (двоен) – вдясно	381859
12b	Раздробяващ нож (единичен) – вдясно	381896
13a	Раздробяващ нож (двоен) - вляво	381860
13b	Раздробяващ нож (единичен) – вляво	381897
14	Транспортно колело	381888
15	блокиращ елемент	381889
16	Управляващ кабел	-
17	Електрически кабел	-
18	Осигурителен пръстен	-
19	Рамка за транспортните колела	-
20	Колесна капачка	381891
21	Крилчата гайка	380954
22	Фиксиращо копче ➞ Н	-
23	Изпускателен болт ➞ К	381910
24	Уплътняващ пръстен ➞ К	381911

Монтаж

Дръжка

В Закрепете долната ръкохватка (6) за накрайниците за ръкохватката (10) на корпуса на двигателя. За целта използвайте доставените крепежни елементи (2x болта М6x45, 2x крилчати гайки М6).
В Закрепете горната част на дръжката (1). За целта използвайте доставените крепежни елементи (2x болта M6x45, 2x крилчати гайки M6).
В Поставете кабелното приспособление (4) на долната ръкохватка (6).
С Закрепете управляващия кабел (16) и електрическия кабел (17) с кабелните клеми (5) за ръкохватката. Внимавайте кабельт да има достатъчно свобода за движение. Фиксирайте кабелните клеми с приложените винтове (2xSt 4,2 x 13).

блокиращ елемент

Н Издърпайте фиксирация пръстен (18) и завъртете оста нагоре, докато се чуе как рамката (19) се фиксира.
D Закрепете блокиращия елемент (15) за рамката (19). За целта използвайте доставения крепежен материал (2х болта М6x25, 2х крилчати гайки М6).

Транспортни колела

E Махнете болтовете (2x M5x12) и подложните шайби (2x ∅ 5,4) от колесната ос. Махнете капачките (20) от колелата. Поставете транспортните колела (14) на оста и ги закрепете с болтовете и подложните шайби. Поставете отново капачките на колелата.

Свързване към мрежата

Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.

Затваряйте уреда през Fi-защитен прекъсвач (защитен прекъсвач за утечен електрически ток) 30 mA.

- Използвайте съединителни, респ. удължителни кабели в съответствие с IEC 60 245 (H 07 RN-F) с напречно сечение на жилата от най-малко:

• 1,5 мм² при дължина на кабела до 25 м
• 2,5 мм² при дължина на кабела над 25 м

Мрежов предпазител

10 А бавен

Поставяне на удължителния кабел

F Свържете съединителя на удължителния кабел с щепсела на уреда (3). Изтеглете удължителния кабел като панделка през освобождаването на кабелния клон от опъване и го прикачете.

① Обърнете внимание на това, удължителният кабел да има достатъчно свобода за движение.

Включване / Изключване

Не използвайте уред, на който превключвателят не може да се включва и изключва. Повредените превключватели трябва незабавно да се поправят от сервиса или да се сменят с нови.

Уредът има защитен прекъсвач, който предотвратява нежелателното включване.

Пуснете уреда, едва след като сте го поставили върху равна повърхност без препятствия.

Включване

Леко наклонете уреда към себе си.

Завъртете лоста (2) по посока на часовниковата стрелка напред в положение 📋. След това дръпнете дръжката-прекъсвач (2) към дръжката (1). Уредът тръгва и валякът на ножа може да се върти свободно.

Изключване

Отпуснете дръжката на шалтера (2), той автоматично се връща в изходното си положение.

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се изключва автоматично при претоварване. След прекъсване за охлаждане (около 15 мин.) двигателят може да се включи отново.

Отпуснете дръжката на шалтера (2), тъй като в противен случай веднага след като се охлади уредът ще стартира отново. Опасност от нараняване!

преди започване на работа

⚠️ Преди започване на работа обърнете внимание на следното:

• Не бива да пускате уреда в действие преди да сте прочели това ръководство за експлоатация, да сте спазили всички дадени указания и да сте монтирали уреда така, както е описано!

• Погрижете се за обезопасено и подредено работно място. Отстранете предметите, които могат да бъдат изхвърлени надалече извън работния участък
  ■ Преди започване на работа осигурете

• работните инструменти и болтове да не са износени или повредени. За да се избегне дереглаж, износените или повредени работни инструменти и болтове трябва да се сменят само по двойки.
  — раздробяващите инструменти да са редовни
  — всички винтови съединения да са здраво затегнати
  — в обхвата на експлоатация да не пребивават други хора, деца или животни
  — да бъде осигурено безпрепятствено отклоняване за Вас назад
  — да бъде осигурена безопасна стойка.

Работа с уреда

Уредът може да се използва за прекопаване и разрохване на почвата.

Опасност от нараняване поради лежащи наоколо части! Внимавайте защитата да е монтирана.

• Поставете уреда на ръба на площа за обработване, близо до контакт.
• След всяко обръщане поставете кабела на отсрещната, вече обработена страна. ➞ 1
  • Внимавайте да не претоварвате уреда.

① При претоварване оборотите на мотора намаляват, шумът на мотора се променя.

• Водете уреда с подходяща, равномерна скорост по прави линии върху почвата.
• Обръщането и придърпването на уреда трябва да се правят особено внимателно.
• При работа по склонове заставайте винаги напречно на наклона, внимавайте за стабилен, сигурен стоеж. Не работете на стръмни склонове.

Във всички случаи спазвайте всички указания за безопасност (виж „Безопасна работа”).

Транспортни колела

Н За по-лесно транспортиране уредът е оборудван с транспортни колела. Преди започване на работа завъртете транспортните колела от положение за транспортиране Ⓐ в положение за работа Ⓑ.

→ Н Издърпайте фиксиращия пръстен (18).
→ Н Завъртете рамката нагоре (19), докато се чуе, че се фиксира.
→ H Отпуснете фиксирация пръстен (18) и се уверете, че рамката е фиксирана.
Н За да поставите транспортните колела в положение за транспортиране Ⓐ, натиснете фиксиращото копче (22). Завъртете рамката надолу и я фиксирайте с фиксиращия пръстен.

Работна дълбочина

• Посоката на въртене на раздробяващите ножове дърпа уреда напред. Чрез намаляване на скоростта на движение напред работната дълбочина може да се увеличи (в зависимост от характеристиките на почвата).
• Блокиращият елемент спира скоростта на движение напред и регулира работната дълбочина на раздробяващите инструменти.

① Регулирайте работната дълбочина според особеностите на почвата.
① При обработката на много влажни глинести почви почвата може да се уплътни и да се попречи на изтичането на водата.

Намалете работната дълбочина, ако двигателят се претовари (оборотите на двигателя намаляват и шумът на двигателя се променя).

Указания за работа

Дръжте ръцете и краката винаги на безопасно разстояние от въртящия се инструмент.

- При работа винаги дръжте уреда здраво с две ръце.

• Натиснете ръкохватката на уреда надолу, докато бъде достигната желаната работна дълбочина. След това упражнявайте само толкова налягане, колкото е необходимо за поддържане на работната дълбочина.
• Не водете уреда директно до стени или каменни плочи, тъй като в противен случай раздробяващите инструменти се повреждат.
• Водете уреда с подходяща, равномерна скорост по прави линии върху почвата.
• 1 За да се получи особено лека и рохкава почва, се препоръчва почвата да се обработи няколко пъти. Извършете второто преминаване под прав ъгъл спрямо 1 © или успоредно на него Ⓓ.
  ① На склонове работете само напречно на наклона D.
• Внимание при смяна на посоката или препятствия! Водете уреда внимателно.
• Ако раздробяващите инструменти блокират или уредът вибрира необичайно силно, веднага изключете двигателя и изчакайте раздробяващите инструменти да спрат. Проверете уреда:
  — Почистете раздробяващите инструменти с подходящи помощни средства. За целта поставете уреда да легне назад на земята.
  — Сменете повредените раздробяващи инструменти

Електронна спирачка

Уредът е оборудуван с електронна спирачка, която след отпускане на лоста спира раздробяващите инструменти в рамките на 2 секунди.

Техническа поддръжка и почистване

Преди всяка работа по поддръжката и почистването :

— изключете уреда
— изчакайте раздробяващите ножове да спрат
– издърпвайте щепсела!

Работи по техническата поддръжка и почистването, различни от описаните в настоящия раздел, могат да се извършват само от сервиса.

Защитните приспособления, които са свалени с цел извършване на техническа поддръжка и почистване, трябва да бъдат отново надлежно монтирани и проверени.

Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания.

Поддръжка

Инструментът не спира веднага след изключването. Преди да започнете ремонта или поддръжката изчакайте всички части да спрат.

⚠️ издърпвайте щепсела!

За да се гарантира продължително и надеждно използване на уреда, провеждайте редовно техническа поддръжка.

Проверявайте верижната резачка за очевидни недостатъци

— хлабави връзки.
— износени или повредени части
– правилно монтирани и изправни капаци или защитни приспособления.

Необходимите ремонти или работи по техническата поддръжка трябва да се провеждат преди употребата на уреда.

Смяна на раздробяващите ножове

Опасност от нараняване! При работа по раздробяващите ножове носете защитни ръкавици.

Износените ножове влошават работата на уреда и претоварват двигателя. Затова преди всяка употреба проверявайте състоянието на раздробяващите ножове.

При необходимост дайте раздробяващите ножове на заточване от Вашия сервис или ги сменете с нови.

A / J Развийте шестостенните болтове (M8x40) и шестостенните гайки (M8). След това издърпайте раздробяващите ножове (12a/12b/13a/13b) от оста.

⚠️ Внимавайте за правилното положение на раздробяващите ножове! (Остриетата на ножовете трябва да сочат в посоката на движение)

Смазване на редуктора

① Смажете скоростната кутия след първите 20 часа, след това на всеки 40 – 50 работни часа.

→ J Поставете уреда легнал настрани и демонтирайте раздробяващия нож (13a/13b).
Отстранете замърсяванията и чуждите тела от корпуса на скоростната кутия.
→ K Махнете изпускателните болтове (23)
Поставете такаламита на пробката за пълнене с грес (а).
Вкарайте малко грес.

① Не пълнете редуктора много с грес. Греста се разпространява в резултат на топлината, която възниква при експлоатация. Има опасност уплътненията да се разрушат и да излезе грес, ако редукторът е изцяло запълнен с грес.

Използвайте например SHELL Albida Grease EP 2 или подобна грес.

K Pроверете уплътняващите пръстени (24) за повреди и при необходимост ги сменете.
→ Монтирайте отново изпускателните болтове и раздробяващите ножове.

Почистване

i Почиствайте уреда грижливо след всяка употреба, за да се запази безупречната функция.

Опасност от нараняване! При работа по раздробяващите ножове носете защитни ръкавици.

• Отстранявайте замърсяванията с кърпа или четка.
• Почистете уреда веднага след приключване на работата.
• Почистете долната страна на уреда и раздробяващите ножове.
• Почистете корпуса, най-вече вентилационните отвори от замърсявания. Не почиствайте машината с течаща вода или пароструйки.
• За частите от пластмаса не използвайте разтворители (бензин, алкохол и т. н.), тъй като те могат да повредят пластмасовите части.

Транспортиране:

Преди всяко транспортиране

— изключете уреда
— изчакайте раздробяващите ножове да спрат
– издърпвайте щепсела!

⚠️ И при спрял двигател при транспортиране, например над твърда основа, раздробяващите ножове може да се повредят.

Н Затова преди транспортиране завъртете колелата надолу в положение за транспортиране или транспортирайте уреда за ръкохватката.

Съхранение

издърпвайте щепсела!

• Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца.
• При по-продължително съхранение (например през зимата) се погрижете уредът да е защитен от заледяване и корозия.
• Обърнете внимание преди по-продължително съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване:

– Правете основно почистване.
— След всяка употреба обработвайте металлите части срещу корозия с екологичен, биологично разградим алкохол.

F 3a да не заема уредът много място при съхранение, можете да приберете горната ръкохватка (1). За целта развийте крилчатата гайка (21) дотолкова, че ръкохватката да може да се прибере.

Възможни неизправности

Преди всяко отстраняване на неизправност

— изключете уреда
— изчакайте раздробяващите ножове да спрат
— издърпвайте щепсела!

След отстраняване на неизправностите пуснете отново в употреба и проверете всички обезопасяващи устройства.

Неизправност	Възможна причина	Отстраняване
Уредът не тръгва	Няма ток или токът е спрял	Проверете електрозахранването, контакта,предпазителя
	Удължаващит кабел е дефектен	Проверете удължаващия кабел, дефектнияткабел незабавно да се смени
	Щепсельт, моторът или прекъсвачът едефектен	Щепсельт, моторът или прекъсвачът да сепроверят или ремонтират отелектроспециалист с лиценз за извършванена дейност по занятие, респ. да му севъзложи смяната им с оригинални резервничасти.
Уредът не тръгва	Защитният прекъсвач на мотора езадействан	Работната дълбочина е много голяма Намалете работната дълбочинаРаздробяващите ножове блокиратОтстранете блокировкатаОставете мотора да се охлади за около 15 минутипреди да продължите работа
Уредът работи спрекъсвания	Удължаващит кабел е дефектен	Проверете удължаващия кабел, дефектнияткабел незабавно да се смени
	Вътрешен дефект	Моля обърнете се към сервиса
	Ключ за включване/изключванедефектен	Моля обърнете се към сервиса
Необичайни шумове	Hackmesser sind blockiert	Отстранете блокировката
	Разхлабени винтове, гайки или крепежниелементи	Затегнете всички части, обърнете се къмсервиза, ако шумовете продължават да сепоявяват.
	Няма смазка	Напълнете смазка.
	Излиза смазка	Моля обърнете се към сервиса
Необичайни вибрации	Раздробяващите ножове са повредениили затъпени	Моля обърнете се към службата за клиенти.
	Работната дълбочина е много голяма	Намалете работната дълбочина
Незадоволителенрезултат	Затъпени раздробяващи ножове	Моля обърнете се към службата за клиенти.
	Много малка работна дълбочина	Увеличете работната дълбочина

Технически данни

Тип / модел		ВН 1400 N
година на производство		виж последна страница
Мощност на двигателя P_1		1400 W
Мрежово напрежение / честота		230 V~ / 50 Hz
Предпазител:		10 А бавен
обороти на празен ход n_0		300 min ^-1
Работна ширина		400mm
Диаметър работен инструмент		200mm
Брой на ножовете		24
Вибрация длан-ръкаКоефициент на несигурност при измерването:		0,862 m/s ^2 K = 1,5 m/s ^2
Ниво на налягането на звука L_PA (съгласно директива 2000/14/EG)Коефициент на несигурност при измерването:		78,8 dB (A) K_PA = 3,0 dB (A)
Ниво на силата на шума Lwa (в съответствие с 2000/14/EG)измерено ниво на силата на звукаГарантирано ниво на силата на звукаКоефициент на несигурност при измерването:		90,79 dB (A)93 dB (A) K_WA = 1,75 dB (A)
Размери		около 1130 x 408 x 1000 mm
Тегло	[IMAGE]	около 13,5 kg
Клас защита	[IMAGE]	II – с изолираща защита
Вид защита	[IMAGE]	IPX4

Гаранция

Моля вземете под внимание приложената гаранционна декларация.

Obsah

Obsah dodávky 42

година на производство

RO

An de constructie

CZ

Rok výroby

SK

Výrobný rok

H

Gyártási év

SLO

Leto izdelave

HR

Godina gradnje

ATIKA GmbH
