BEDIENUNGSANLEITUNG BH 1400 N ATIKA

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Seite 3

Page 13

Page 22

Bineuse

EG-Konformitätserklärung 3

Symbole Originalbetriebsanleitung 3

Symbole Gerät 4

Betriebszeiten 4

Bestimmungsgemäße Verwendung 4

Restrisiken 4

Vibrationen 5

Sicherheitshinweise 5

- Elektrische Sicherheit 6

Gerätebeschreibung / Ersatzteile 7

Zusammenbau 7

- Griffbügel 7

- Hacksporn 8

- Transporträder 8

Inbetriebnahme 8

- Netzanschluss 8

- Netzabsicherung 8

- Anbringen des Verlängerungskabels 8

- Ein-/Ausschalten 8

Vor Arbeitsbeginn 8

Arbeiten mit der Bodenhacke 8

- Transporträder 9

- Arbeitstiefe 9

- Arbeitshinweise 9

Wartung und Reinigung 9

- Wartung 9

- Hackmesser auswechseln 10

- Getriebe schmieren 10

- Reinigung 10

Transport 10

Lagerung 10

Mögliche Störungen 11

Technische Daten 12

Garantie 12

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

• 1 vormontierte Geräteeinheit
• 1 Griffbügel oben
• 1 Griffbügel unten
• 2 Transporträder
- 1 Hacksporn
• 1 Schraubenbeutel
• 1 Betriebsanleitung
• 1 Montage- und Bedienungsblatt

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

EG-Konformitätserklärung

Nr. (S-No.): 14273

entsprechend der EG-Richtlinie: 2006/42/EG

Hiermit erklären wir

ATIKA GmbH

Josef-Drexler-Str. 8

in alleiniger Verantwortung, dass das Produkt

Bodenhacke Typ / Modell BH 1400 N

Seriennummer: 000001 - 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2014/30/EU, 2000/14/EG und 2011/65/EU.

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012+A11; EN 709:1997+A4; EN 62233:2008;

EN 55014-1:2006+A1+A2; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel L_WA	90,79 dB (A)
Garantierter Schallleistungspegel L_WA	93 dB (A)

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i. A.

Burgau, 30.08.2016

i.A. G. Koppenstein, Konstruktionsleitung

Symbole Originalbetriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

tage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

wenn im Text auf die Bild-Nr. verwiesen wird.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Augen- und Gehörschutz tragen.

Vor Feuchtigkeit schützen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Achtung vor rotierenden Messern bzw. Zinken. Hände und Füße nicht in die Nähe oder unter rotierende Teile halten, wenn die Maschine läuft. Achtung, Hackwerkzeuge laufen nach!

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Netzkabel von den Zinken bzw. Messern fernhalten. Die Zinken bzw. Messer können die Leitungen beschädigen und zum Kontakt mit stromführenden Teilen führen. Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird.

Schaltergriff in Position „ENTSICHERT“

Schaltergriff in Position „GESICHERT“

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Bodenhacken in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Bestimmungsgemäße Verwendung

• Das Gerät ist für das Umgraben und Auflockern von Erdböden im privaten Haus- und Hobbygarten geeignet.
• Dieses Gerät ist nur zum Einsatz im offenen Bereich (Garten) bestimmt und muss während der Arbeit mit beiden Händen festgehalten werden.
• Das Gerät darf nicht in öffentlichen Anlagen, Parks, Sportstätten oder an Straßen und in der Land- und Forstwirtschaft eingesetzt werden.
  Das Gerät darf nicht verwendet werden:
• auf gepflasterten, geteerten oder geschotterten Flächen Es besteht Gefahr von Verletzungen!
• Es dürfen nur für die Maschine geeignete Hackwerkzeuge, wie in der Betriebsanleitung genannt, verwendet werden.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.
  ■ Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
• Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.
• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Hände und Füße, wenn Sie in die Nähe oder unter die rotierenden Teile gelangen.
  ■ Wegschleudern von Steinen und Erde.
• Verletzungsgefahr durch weggeschleuderte Werkstückteile.
  ■ Einatmen von Staub (Erde).
• Verletzungsgefahr durch das Erfassen und Aufwickeln von Wurzeln, Schnüren, Drähten oder Kleidungsstücken beim Kontakt mit den Messerwalzen.
• Gefahr von schweren inneren und äußeren Verletzungen vom Bedienen des Gerätes ohne die entsprechende Schutzausrüstung.
• Verletzungsgefahr der Finger und Hände bei Montage- und Reinigungsarbeiten an den Hackwerkzeugen.
• Verletzungsgefahr der Hände und Füße, wenn das Gerät transportiert wird.
• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Vibrationen (Hand-Arm-Schwingungen)

0,862 m/s ^2 ; K = 1,5 m/s ^2

Warnung:

Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• Wird die Maschine richtig verwendet.
• Ist die Art des Schneidens vom Material bzw. wie es verarbeitet wird richtig.
• Ist der Gebrauchszustand der Maschine in Ordnung.
• Ist der Schärfezustand der Hackwerkzeuge in Ordnung bzw. ist das richtige Hackwerkzeug montiert.
• Sind die Bedienarme fest am Maschinenkörper montiert.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht Beachten von ausreichenden Arbeitspausen, kann es zu einem Hand- Arm- Vibrationssyndrom kommen.

Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Bedienungsanleitung.

Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Sicherheitshinweise

Bei unsachgemäßem Gebrauch kann das Gerät gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

- Machen Sie sich vor Gebrauch mit Hilfe der Originalbetriebsanleitung mit dem Gerät vertraut.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräusches eventuell nicht hören können.

- Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.

- Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen.

- Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das Gerät nicht bedienen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Halten Sie andere Personen und Tiere von Ihrem Arbeitsbereich fern.

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

- Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.

D

■ Lassen Sie das Gerät nie unbeaufsichtigt.
■ Tragen Sie persönliche Schutzkleidung:

— Schutzbrille
– Gehörschutz (Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten)
— Staubschutzmaske bei stauberzeugenden Arbeiten

■ Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden
  — festes Schuhwerk oder Stiefel mit rutschfester Sohle
  – Lange Hosen zum Schutz der Beine
  — ein Haarnetz bei langen Haaren

• Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten Sandalen.
  ■ Berücksichtigen Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  — Setzen Sie das Gerät nicht dem Regen aus.

• Arbeiten Sie nicht direkt an Schwimmbecken oder Gar-tenteichen.
• Arbeiten Sie nur bei ausreichenden Sichtverhältnissen. Sorgen Sie für gute Beleuchtung.

• Betreiben Sie das Gerät nach Möglichkeit nicht auf nassem Untergrund.

• Entfernen Sie vor Arbeitsbeginn Steine, Gestrüpp, Glas, Draht und lange Ästen aus dem Arbeitsbereich. Achten Sie während der Arbeit auf weitere Fremdkörper.

• Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und entfernen Sie den Fremdkörper. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und lassen Sie notwendige Reparaturen durchführen.
  ■ Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen (z. B. Schutzabdeckung) und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Das Gerät bzw. Teile des Gerätes nicht verändern.
• Achten Sie vor Einschalten des Motors darauf, dass Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.
• Arbeiten Sie äußerst vorsichtig auf schwierigen (steinigen, harten usw.) Böden. Senken Sie das Arbeitstempo und halten Sie das Gerät gut fest.
• Sorgen Sie besonders an schrägen Flächen oder auf feuchtem Untergrund für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Führen Sie das Gerät nur im Schritttempo.
  ■ Arbeiten Sie nicht an steilen Hängen.
• Arbeiten Sie an schrägen Flächen quer zum Gefälle und niemals auf- und abwärts.
• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Halten Sie den Sicherheitsabstand ein, der durch den Handgriff vorgegeben wird.

• Schieben Sie das Gerät während des Betriebes immer vorwärts. Ziehen Sie es nicht zu sich hin oder hinter sich her.
  ■ Wenn der Motor läuft, das Gerät nicht:

— hochheben und herumtragen

• Achtung! Das Werkzeug läuft nach! Bremsen Sie das Werkzeug nicht mit der Hand ab.
• Achten Sie darauf, dass die Schutzabdeckung angebracht ist.
• Schalten Sie das Gerät aus und warten Sie, bis die Werkzeuge stehen, wenn Sie:

— das Gerät kippen
— harten Untergrund überqueren
— das Gerät zu und von dem Arbeitsbereich transportieren

■ Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  — Wartungs- und Reinigungsarbeiten
• Beseitigung von Störungen oder Blockierungen
  — Transport und Lagerung
  — Verlassen (auch bei kurzzeitigen Unterbrechungen)
  — wenn das Gerät ungewöhnlich zu vibrieren beginnt.

• wenn Sie mit dem Gerät auf ein Hindernis gestoßen sind.

• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

• Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

■ Pflegen Sie Ihr Gerät mit Sorgfalt:

• Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben fest sitzen.
  — Achten Sie darauf, dass die Luftöffnungen sauber sind.
  — Halten Sie die Handgriffe frei von Öl und Fett.
  — Befolgen Sie die Wartungsvorschriften

ektrische Sicherheit

■ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

• 1,5 mm² bei Kabellänge bis 25 m
• 2,5 mm² bei Kabellänge über 25 m

- Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
• Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Fahren Sie nicht mit dem Gerät über das Verlängerungskabel. Stellen Sie sicher, dass es sich in einer sicheren Position hinter Ihnen befindet. Legen Sie das Kabel auf einen Weg oder den Bereich, der schon bearbeitet wurde.
• Verwenden Sie die Anschlussleitung nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).
• Dieses Gerät produziert während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr ernster Verletzungen zu verringern, empfehlen wir Personen, mit medizinischen Implantaten, ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Eine beschädigte Leitung nicht an das Netz anschließen. Eine beschädigte Leitung nicht berühren, bevor sie vom Netzt getrennt ist. Eine beschädigte Leitung kann zum Kontakt mit stromführenden Teilen führen.
  ■ Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
• Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Beschädigte Netzanschlussleitungen müssen durch den Hersteller bzw. einer seiner Kundendienststellen oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer ent-

stehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Gerätebeschreibung / Ersatzte illiste

A Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand.

Pos.	Bezeichnung Bestell.-Nr.
1	Griffbügel oben 38	1883
2	Schaltergriff 381886
3	Geräte-Stecker -
4	Kabelzugentlastung 38	1858
5	Kabelklemme	380953
6	Griffbügel unten	381884
7	Motorgehäuse	-
8	Zubehörbeutel	381906
9	Sicherheitsaufkleber	381854
10	Befestigung für Griffbügel	381885
11	Schutzabdeckung	381887
12a	Hackmesser doppelt - rechts	381859
12b	Hackmesser einfach - rechts	381896
13a	Hackmesser doppelt - links	381860
13b	Hackmesser einfach - links	381897
14	Transportrad	381888
15	Hacksporn	381889
16	Steuerkabel	-
17	Stromkabel	-
18	Sicherungsring	-
19	Rahmen für Transporträder	-
20	Radkappe	381891
21	Flügelmutter	380954
22	Arretierungsknopf ➞ H	-
23	Ablassschraube ➞ K	381910
24	Dichtring ➞ K	381911

Zus am menbau

Griffbügel

B Befestigen Sie den unteren Griffbügel (6) an den Bügelbefestigungen (10) des Motorgehäuses. Verwenden Sie hierfür das mitgelieferte Befestigungsmaterial (2x Schraube M6x45, 2x Flügelmutter M6).
B Befestigen Sie den oberen Griffbügel (1). Verwenden Sie hierfür das mitgelieferte Befestigungsmaterial (2x Schraube M6x45, 2x Flügelmutter M6).
B Bringen Sie die Kabelzugentlastung (4) am unteren Griffbügel (6) an.
C Befestigen Sie jeweils das Steuerkabel (16) und das Stromkabel (17) mit den Kabelklemmen (5) am Griffbügel. Achten sie darauf, dass die Kabel genügend Spiel haben. Sichern Sie die Kabelklemmen mit den beigefügten Schrauben (2xSt 4,2 x 13).

Hacksporn

H Ziehen Sie den Sicherungsring (18) heraus und schwenken Sie die Achse nach oben, bis der Rahmen (19) hörbar einrastet.

D Befestigen Sie den Hacksporn (15) am Rahmen (19). Verwenden Sie hierfür das mitgelieferte Befestigungsmaterial (2x Schraube M6x25, 2x Flügelmutter M6).

Transporträder

E Entfernen Sie die Schrauben (2x M5x12) sowie die Unterlegscheiben (2x ∅ 5,4) aus der Radachse. Nehmen Sie die Radkappe (20) von den Rädern ab. Schieben Sie die Transporträder (14) auf die Achse und befestigen Sie sie mit den Schrauben und Unterlegscheiben. Setzen Sie die Radkappen wieder auf.

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

Schließen Sie die Maschine über einen FI-Schalter (Fehlerstromschutzschalter) 30 mA an.

- Verwenden Sie Anschluss- bzw. Verlängerungskabel nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens:

- 1,5 mm² bei Kabellänge bis 25 m

- 2,5 mm ^2 bei Kabellänge über 25 m

Netzabsicherung

10 A träge

Anbringen des Verlängerungskabels

F Verbinden Sie die Kupplung des Verlängerungskabels mit dem Gerätestecker (3). Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung (4) und hängen Sie es ein.

① Achten Sie darauf, dass das Verlängerungskabel genügend Spiel hat.

Ein-/ Ausschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert.

Starten Sie das Gerät erst, wenn Sie es auf eine ebene Erdbodenfläche ohne Hindernisse gestellt haben.

Einschalten

Kippen Sie das Gerät leicht zu sich hin.

G Drehen Sie den Schaltergriff (2) im Uhrzeigersinn nach vorne in die Position 📋. Ziehen Sie anschließend den Schaltergriff (2) zum Griff (1) hin. Das Gerät startet und das Hackmesser kann sich frei drehen.

Ausschalten

Lassen Sie den Schaltergriff (2) los, er kehrt automatisch in seine Ausgangsposition zurück.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 15 min.) wieder eingeschaltet werden.

Lassen Sie den Schaltergriff (2) los, da das Gerät sonst unmittelbar nach dem Abkühlen wieder startet. Verletzungsgefahr!

Vor Arbeitsbeginn

⚠ Vor Arbeitsbeginn beachten Sie folgendes:

• Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.
  ■ Stellen Sie vor Beginn der Arbeit sicher, dass:

• die Arbeitswerkzeuge und Bolzen nicht abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Arbeitswerkzeuge und Bolzen nur satzweise ausgetauscht werden.
  — die Hackwerkzeuge in ordnungsgemäßem Zustand sind

• alle Schraubverbindungen fest angezogen sind
• sich im Nahbereich keine weiteren Personen (Kinder) oder Tiere aufhalten
  – hindernisfreies Rückweichen für Sie sichergestellt ist
  — sicherer Stand gewährleistet ist.

Arbeiten mit der Bodenhacke

Das Gerät kann zum Umgraben und Auflockern von Erdböden eingesetzt werden.

Verletzungsgefahr durch herumfliegende Teile! Achten Sie darauf, dass die Schutzabdeckung angebracht ist.

• Stellen Sie das Gerät an die Kante der zu bearbeitenden Fläche, in der Nähe der Steckdose.
• Legen Sie das Kabel nach jedem Wenden auf die gegenüberliegende, bereits bearbeitete, Seite.
• Achten Sie darauf, das Gerät nicht zu überlasten.

① Bei Überlastung sinkt die Motordrehzahl, das Motorgeräusch verändert sich.

- Führen Sie das Gerät in einer angemessenen, gleichmäßigen Geschwindigkeit in geraden Linien über den Erdboden.

• Das Wenden und Heranziehen der Bodenhacke muss besonders vorsichtig durchgeführt werden.
• Stellen Sie sich beim Arbeiten an Hängen immer quer zur Steigung, achten Sie auf einen festen, sicheren Stand. Arbeiten Sie nicht an steilen Hängen.

Beachten Sie auf jeden Fall alle Sicherheitshinweise (siehe „Sicheres Arbeiten“).

Transporträder

H Zum leichteren Transport ist die Bodenhacke mit Transporträdern ausgestattet. Vor Arbeitsbeginn schwenken Sie die Transporträder aus der Transportstellung A in die Arbeitsstellung B.

Ziehen Sie den Sicherungsring (18) heraus.
H Schwenken Sie den Rahmen (19) nach oben, bis er hörbar einrastet.
H Lassen Sie den Sicherungsring (18) los und vergewissern Sie sich, dass der Rahmen sicher befestigt ist.
H Um die Transporträder wieder in Transportstellung ① zu bringen, betätigen Sie den Arretierungsknopf (22). Schwenken Sie den Rahmen nach unten und sichern Sie ihn mit dem Sicherungsring.

Arbeitstiefe

• Die Drehrichtung der Hackmesser zieht die Bodenhacke vorwärts. Durch Abbremsen dieser Vorwärtsbewegung kann die Arbeitstiefe (abhängig von der Bodenbeschaffenheit) erhöht werden.
• Der Hacksporn bremst die Vorwärtsgeschwindigkeit und regelt die Arbeitstiefe der Hackwerkzeuge.

i Passen Sie die Arbeitstiefe entsprechend den Bodenverhältnissen an.
① Bei dem Bearbeiten von stark wasserhaltigen lehmigen und tonigen Böden kann es passieren, das sich der Boden verdichtet und das das Abfließen des Wassers verhindert wird.

Verringern Sie die Arbeitstiefe, wenn der Motor überlastet wird (Motordrehzahl sinkt und Motorgeräusch verändert sich).

Arbeitshinweise

Halten Sie die Hände und Füße immer im sicheren Abstand zum rotierenden Werkzeug.

• Halten Sie das Gerät beim Arbeiten immer mit beiden Händen sicher fest.

• Drücken Sie das Gerät am Handgriff herunter, bis es die gewünschte Arbeitstiefe erreicht hat. Üben Sie anschließend nur so viel Druck aus, um die Arbeitstiefe einzuhalten.

• Führen Sie das Gerät nicht direkt an Mauern oder Steinplatten entlang, da sonst die Hackwerkzeuge beschädigt werden.

• Führen Sie das Gerät in einer angemessenen, gleichmäßigen Geschwindigkeit in geraden Linien über den Erdboden.
• Um einen besonders lockeren und krümeligen Boden zu erzielen, empfiehlt es sich, den Boden mehrmals zu bearbeiten.
  Führen Sie den 2. Durchgang entweder im rechten Winkel zum 1. Ⓐ oder parallel versetzt dazu Ⓓ durch.

i Arbeiten Sie an Hängen nur quer zum Gefälle D.

• Vorsicht beim Richtungswechsel oder Hindernissen! Führen Sie das Gerät vorsichtig herum.
• ⚠️ Wenn die Hackmesser blockieren oder das Gerät ungewöhnlich stark vibriert, schalten Sie sofort den Motor aus und warten Sie bis die Hackmesser stillstehen. Überprüfen Sie das Gerät:

- Säubern Sie die Hackmesser mit geeigneten Hilfsmitteln.

Legen Sie das Gerät dafür nach hinten auf den Boden.

— Ersetzen Sie beschädigte Hackmesser

Elektronische Bremse

Das Gerät ist mit einer elektronischen Bremse ausgerüstet die nach dem Loslassen des Schaltergriffes die Hackwerkzeuge innerhalb von 2 Sekunden stoppt.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit:

• Gerät ausschalten
  — Stillstand der Walze abwarten
  — Netzstecker ziehen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Wartung

Das Werkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Netzstecker ziehen!

Damit eine lange und zuverlässige Nutzung des Gerätes gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie das Gerät auf offensichtliche Mängel wie

• lose Befestigungen
  — verschlissene oder beschädigte Bauteile

- richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Gerätes durchzuführen.

Hackmesser auswechseln

Verletzungsgefahr! Tragen Sie beim Arbeiten an den Hackmessern Schutzhandschuhe.

Abgenutzte Hackmesser führen zu einer schlechten Leistung des Gerätes und einer Überlastung des Motors. Überprüfen Sie deshalb vor jedem Gebrauch den Zustand der Hackmesser.

Lassen Sie die Hackmesser bei Bedarf von Ihrem Kundendienst schärfen oder ersetzen Sie sie durch neue.

A / Jösen Sie die Sechskantschrauben (M8x40) und die Sechskantmuttern (M8). Ziehen Sie dann die Hackmesser (12a/12b/13a/13b) von der Achse.

⚠️ Achten Sie auf die richtige Lage der Hackmesser! (Die Messerschneiden müssen in Fahrtrichtung zeigen)

Getriebe schmieren

Schmieren Sie das Getriebe nach den ersten 20 Stunden, danach alle 40 – 50 Betriebsstunden.

J Legen Sie das Gerät auf die rechte Seite und demontieren Sie die Hackmesser (13a/13b).
Entfernen Sie Schmutz und Fremdkörper vom Getriebegehäuse.
→ K Entfernen Sie die Ablassschrauben (23)
Setzen Sie die Fettpresse an den Fetteinfüllstopfen (a) an.
Drücken Sie etwas Fett hinein.

Das Getriebe nicht ganz mit Fett befüllen. Durch die beim Betrieb entstehende Wärme dehnt sich das Fett aus. Es besteht die Gefahr, dass Dichtungen zerstört werden und Fett austritt, wenn das Getriebe ganz mit Fett gefüllt ist. Verwenden Sie z. B. SHELL Albida Grease EP 2 oder ein vergleichbares Fett:

K Überprüfen Sie die Dichtungsringe (24) auf Beschädigungen und ersetzen Sie sie, wenn erforderlich.

Bringen Sie die Ablassschrauben und die Hackmesser wieder an.

Reinigung

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig, damit die einwandfreie Funktion erhalten bleibt.

Verletzungsgefahr! Tragen Sie beim Arbeiten an den Hackmessern Schutzhandschuhe.

• Entfernen Sie Verschmutzungen mit einem Lappen oder einer Bürste.
  ■ Reinigen Sie das Gerät sofort nach Beendigung der Arbeit.

• Reinigen Sie die Unterseite des Gerätes und die Hackmesser.

• Reinigen Sie das Gehäuse, insbesondere die Lüftungsschlitze von anhaftendem Schmutz. Die Maschine nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.

• Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

Transport

Vor jedem Transport

• Gerät ausschalten
• Stillstand des Schneidwerkzeugs abwarten
  — Netzstecker ziehen.

Auch bei abgestelltem Motor können die Hackmesser beim Transport, z.B. über harten Untergrund, beschädigt werden.

H Schwenken Sie daher vor dem Transport die Räder nach unten in Transportstellung oder transportieren Sie das Gerät am Handgriff.

Lagerung

Netzstecker ziehen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• Sorgen Sie bei einer längeren Lagerung (z.B. während des Winters) dafür, dass das Gerät vor Frost und Korrosion geschützt ist.
• Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:
  – Führen Sie eine gründliche Reinigung durch.
• Behandeln Sie Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl.

F Um das Gerät Platz sparend zu lagern, können Sie den oberen Griffbügel (1) abklappen. Lösen Sie dazu die Flügelmutter (21) soweit, dass sich der Griffbügel herunterklappen lässt.

Mögliche Störungen

Vor jeder Störungsbeseitigung

• Gerät ausschalten
• Stillstand der Hackmesser abwarten
• Netzstecker ziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache	Beseitigung
Gerät läuft nicht	→ Kein Strom oder Stromausfall→ Verlängerungskabel defekt	→ Stromversorgung, Steckdose, Sicherung prüfen→ Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen
	→ Netzstecker, Motor oder Schalter defekt	→ Netzstecker, Motor oder Schalter von einer kon-zessionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalteile erset-zen lassen.
Gerät läuft nicht	→ Motorschutzschalter hat ausgelöst	1. Arbeitstiefe zu groß → Arbeitstiefe verringern2. Hackmesser blockieren → entfernen Sie die Blo-ckierungLassen Sie den Motor ca. 15 Minuten abkühlen bevor Sie weiterarbeiten
Das Gerät arbeitet mit Un-terbrechungen	→ Verlängerungskabel defekt	→ Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen
	→ Interner Fehler	→ Wenden Sie sich bitte an den Kundendienst
	→ Ein-/Ausschalter defekt	→ Wenden Sie sich bitte an den Kundendienst
Ungewöhnliche Geräusche	→ Hackmesser sind blockiert	→ Entfernen sie die Blockierung
	→ Lockere Schrauben, Muttern oder andere Befestigungsteile	→ Ziehen Sie alle Teile fest an, wenden Sie sich an den Kundendienst, wenn die Geräusche weiter-hin auftreten.
	→ Schmiermittel fehlt	→ Füllen Sie Schmiermittel auf.
	→ Schmiermittel tritt aus	→ Wenden Sie sich bitte an den Kundendienst.
Ungewöhnliche Vibrationen	→ Hackmesser beschädigt oder stumpf	→ wenden Sie sich bitte an den Kundendienst
	→ Arbeitstiefe zu groß	→ Verringern Sie die Arbeitstiefe
Unbefriedigendes Ergebnis	→ Stumpfe Hackmesser	→ wenden Sie sich bitte an den Kundendienst
	→ Arbeitstiefe zu gering	→ Erhöhen Sie die Arbeitstiefe

Bei weiteren Fehlfunktionen setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Tel. 0 23 82 / 8 92 –

54 58 65 101 102

Technische Daten

Typ / Modell		BH 1400 N
Baujahr		siehe letzte Seite
Motorleistung P_1		1400 W
Netzspannung / Frequenz		230 V~ / 50 Hz
Absicherung		10 A träge
Leerlaufdrehzahl n_0		300 min ^-1
Arbeitsbreite		400 mm
Hackwerkzeug Durchmesser		200 mm
Messeranzahl		24
Hand-Arm-VibrationMessunsicherheitsfaktor		0,862 m/s ^2 K = 1,5 m/s ^2
Schalldruckpegel L_PA (nach 2000/14/EG)Messunsicherheitsfaktor		78,8 dB (A) K_PA = 3,0 dB (A)
Schallleistungspegel L_WA (nach 2000/14/EG)gemessener Schallleistungspegel 90,79 dB (A)garantierter SchallleistungspegelMessunsicherheitsfaktor		93 dB(A) K_WA = 1,75 dB (A)
Abmaße		ca. 1130 x 408 x 1000 mm
Gewicht	Denzel	ca. 13,5 kg
Schutzklasse	Denzel	II (schutzisoliert)
Schutzart	Divcst	IPX4

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

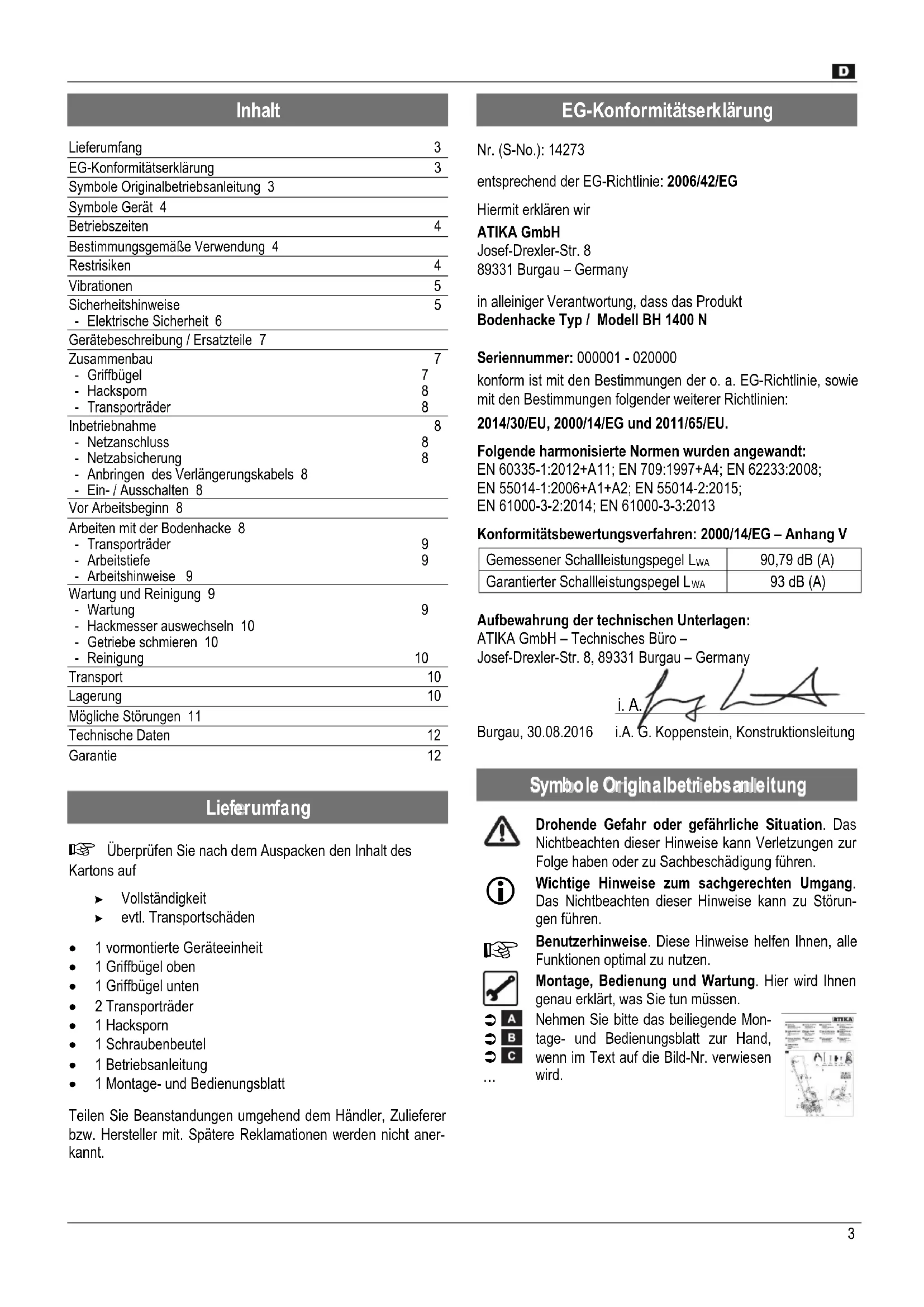

Contents

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

Burgau, 30.08.2016

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i. A. f g h A

Burgau, 30.08.2016

i.A. G. Koppenstein,

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau - Germany

i.A. f A

Burgau, 30.08.2016 i.A. G. Koppenstein,

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. fj g h Meghizéchél: C. Koprópstein

Burgau, 2016.08.30

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. f A

Burgau, 30.08.2016 i.A. G. Koppenstein, Konstrukcijsko vođenje

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

Technische gegevens 89

Garantie 89

Lever hoeveelheid

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i. A. f# L A

Burgau, 30.08.2016

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. f# L A

– Ersetzen Sie beschädigte Hackmesser

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. f A

Burgau, 30.08.2016

i.A. G. Koppenstein,

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. f A

Burgau, 30.08.2016

i.A. G. Koppenstein,

Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

i. A. f h

Burgau, 30.08.2016

i.A. G. Koppenstein, Vodstvo gradnje

Elektronische Bremse

Das Gerät ist mit einer elektronischen Bremse ausgerüstet die nach dem Loslassen des Schaltergriffes die Hackwerkzeuge innerhalb von 2 Sekunden stoppt.

Josef-Drexler-Str. 8

89331 Burgau • Germany

Tel.: [phone] / 414 708 - 0 • Fax: [phone] / 414 708 - 10

E-mail: [e-mail] • Internet: www.atika.de
