Producttype	Elliptische trainer
Merk	BH Fitness
Model	Crystal G2381
Gebruik	Alleen voor thuisgebruik
Norm	EN957 klasse H.B.
Maximaal gebruikersgewicht	150 kg
Rem	Onafhankelijk van snelheid
Weerstand	Mechanisch instelbaar
Display	Elektronische monitor met polsoverdracht (hand grip)
Transport	Transportwieltjes
Nivellering	Verstelbare voeten
Voeding monitor	Batterijen (niet inbegrepen)
Framemateriaal	Staal
Afmetingen (L x B x H)	Ongeveer 150 x 65 x 160 cm
Netto gewicht	Ongeveer 80 kg
Onderhoud	Schroeven na eerste gebruik opnieuw aandraaien; reinigen met een vochtige doek
Veiligheid	Minimale vrije ruimte van 1 meter rond het apparaat; laat kinderen niet onbeheerd achter
Reserveonderdelen	Beschikbaar via de technische ondersteuningsdienst (SAT) door het onderdeelcode te vermelden
Repareerbaarheid	Technische ondersteuning: neem contact op met de SAT
Garantie	Raadpleeg de algemene verkoopvoorwaarden

Veelgestelde vragen - Crystal G2381 BH FITNESS

Wat is het maximale gebruikersgewicht voor de Crystal G2381?

Het maximaal toegestane gewicht is 150 kg, zoals vermeld in de specificaties.

Kan ik het apparaat buiten gebruiken?

Nee, dit apparaat is ontworpen voor thuisgebruik en moet op een droge plaats worden geplaatst, beschermd tegen temperatuurschommelingen.

Hoe stel ik het apparaat waterpas?

Gebruik de verstelbare voetjes aan de voor- en achterkant van de steunbuis. Draai ze in of uit om waterpas te zetten op een vlakke ondergrond.

Wat moet ik doen als het apparaat na montage lawaai maakt?

Draai na het eerste gebruik alle schroeven opnieuw aan met de meegeleverde inbussleutel. Dit voorkomt geluiden en storingen.

Heeft het apparaat garantie?

De garantie is meestal inbegrepen, maar raadpleeg de algemene verkoopvoorwaarden of neem contact op met de klantenservice.

Hoe kan ik reserveonderdelen bestellen?

Neem contact op met de Technische Ondersteuningsdienst (SAT) en vermeld de onderdeelcode en de benodigde hoeveelheid.

Kan ik het apparaat alleen monteren?

Het wordt aanbevolen om hulp te vragen aan een andere persoon (Fig.1 van de handleiding) om de montage te vergemakkelijken.

Wat is de veiligheidsnorm van het apparaat?

De Crystal G2381 voldoet aan de norm EN957 klasse H.B. voor thuisgebruik.

Hoe gebruik ik de hartslagmeetfunctie?

De sensoren zijn geïntegreerd in het handvat (hand grip). Sluit de kabels van de hand grip aan op de monitor tijdens de montage om uw hartslag weer te geven.

Welke oefeningen worden aanbevolen om af te vallen?

Volg de fasen van opwarming, intensieve oefening (minimaal 12 minuten) en ontspanning. Verhoog de weerstand om meer calorieën te verbranden.

GEBRUIKSAANWIJZING Crystal G2381 BH FITNESS

Draai de monitor vast met schroeven (101), schroef de rechter (23) en links (22) deksel met schroeven (33).

ATTENZIONE:

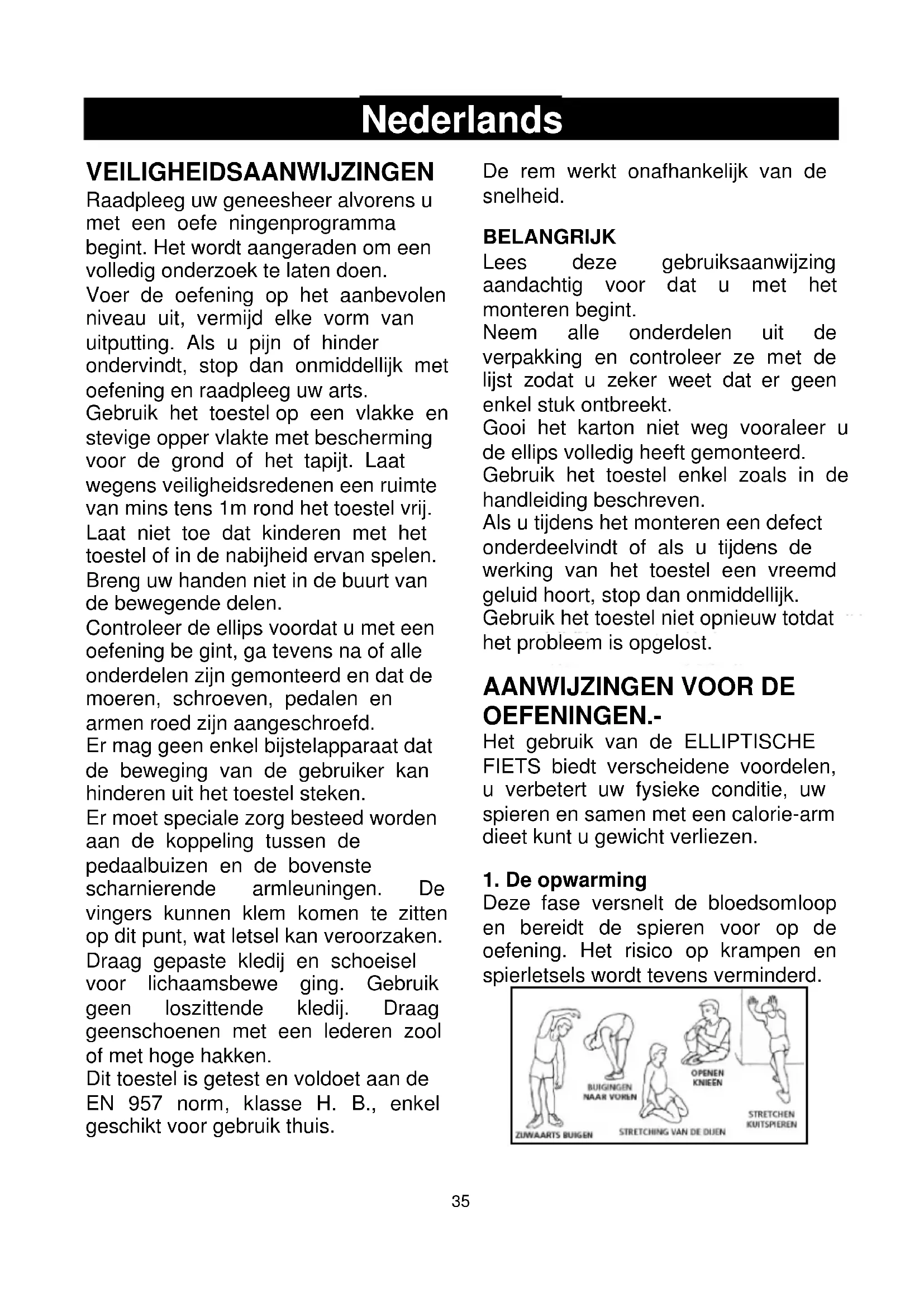

VEILIGHEIDSAANWIJZINGEN

Raadpleeg uw geneesheer alvorens u met een oefe ningenprogramma begint. Het wordt aangeraden om een volledig onderzoek te latent doen.

Voer de oefening op het aanbevoleniveau uit, vermijd elke vorm vanuitputting. Als u pijn of hinderondervindt, stop dan onmiddelijk met oefening en raadpleeg uw arts.

Gebruik het toestel op een vlakke en stevige opper vlakte met bescherming voor de grond of het tapijt. Laat wegens veiligheidsredenen een ruimte van mins tens 1m rond het toestel vrij. Laat Niet toe dat kinderen met het toestel of in de nabijheid ervan spelen.

Breng uw handen nicht in de buurt van de bewegende delen.

Controleer de ellips voordat u met een oefening be gint, ga tevens na of alle onderdelen zich gemonteerd en dat de moeren, schroeven, pedalen en armen roed zich aangeschroefd.

Er mag geen enkel bijstelapparaat dat de beweging van de gebruiker kan hinderen uit het toestel steken.

Er moet speciale zorg besteed worden aan de koppeling tussen de pedaalbuizen en de bovenste scharnierende armleuningen. De vingers konnen klem komen te zitten op dit punt, wat letsel kan veroorzaken. Draag gegaste kledij en schoeisel voor lichaamsbewe ging. Gebruik geen loszittende kledij. Draag geenschoenen met een lederen zool of met hoge hakken.

Dit toestel is getest en voldoet aan de EN 957 norm, klasse H. B., enkel geschikt voor gebruik thus.

De rem werkt onafhankelijk van desnelheid.

BELANGRIJK

Lees deze gebruiksaanwijzing aandachtig voor dat u met het monteren begint.

Neem alle onderden uit de verpakking en controllerer ze met de lijst zodat u zeker weet dat er geen enkel stuk ontbreekt.

Gooi het karton nicht weg vooraleer u de ellipses volledig heeft gemonteerd.

Gebruik het toestel enkel zoals in de handleiding beschreiben.

Als u tijdens het monteren een defect onderdeelvindt of als u tijdens de Werking van het toestel een vreemd geluid hoort, stop dan onmiddelijk.

Gebruik het toestel Niet opnieuw totdat het probleem is opgelost.

AANWIJZINGEN VOOR DE OEFENINGEN.-

Het gebruik van de ELLIPTISCHE FIETS biedt verschidene voordelen, u verbeter uw fysieke conditie, uw spieren en samen met een calorie-arm dieet kurz u gewicht verliezen.

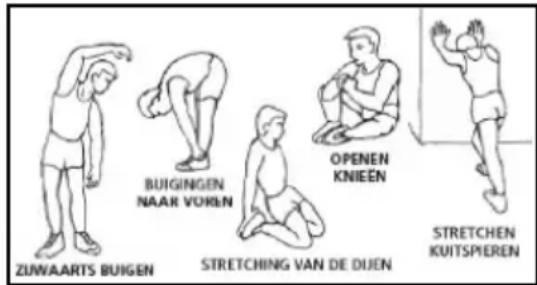

1. De opwarming

Deze fase versnelt de bloedsomloop en bereidt de spieren voor op de oefening. Het risico op krampen en spierletsels worden tevens verminderd.

Het is raadzaam eerst wat te stretchen. Hou elke strechting ongeveer een 30 seconden aan, forceer uw spieren nicht. Als u pijn voelt, STOP dan.

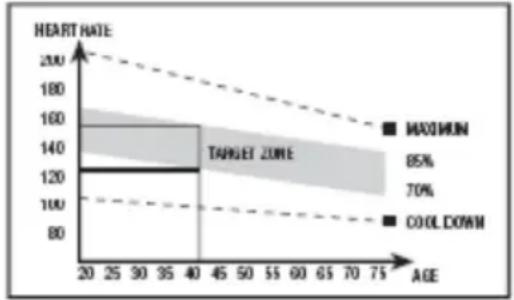

2. De oefening

Tijdens deze fase worden de belangrijkste oefening uitge voerd. Na een gewone oefening verhoogt de flexibilititeit van de benen. Het is heel belangrijk om een constant ritme aan te houden. Het ritme van de oefening dient voldoende hoog te liggen om de polsslag in de zone te krijgen die in de onderstaande grafiek is aangegeven.

Deze fase dient minimaal 12 minutete duren en de meerderheid van demensen worden aangeraden om metperiodes van 10 tot 15 minutetbeginnen.

3. De ontspanningsfase

Tijdens deze fase{kunnen het spierstelsel en hetcardiovasculair systemeontspannen.Hetgaat om een herhaling van de opwarmingsoefingen door het ritme te verminderen en gedurende 5 minutes voort te doeon.Herhaal de stretching en denk erom de spieren nicht te forceren.Naargelang de dagen voor bij gaan heeft u langere eneer intense trainingen nodig.Het is aangewezen om minimaal drie dagen per week te oefenen, telkens met een dag ertussen.

Het versterken van de spieren

Om de spierenijdens de oefingen steviger en sterker te make n dient u een hoge waarstand te kiezen. Dit geeft een hogere spanning op het spierstelsel en het kan soms aangewezen zich de oefening iets in te korten. Als u uw algemene conditie wenst te verbeteren, dan要去 uw trainingsprogramma wijzigen. Doe de opwarmingsen ontspanningsoefingen zoals gewoonlijk, maar wonneer u aan het einde van de oefening komt, vermeerdert u de watstand om zo een grotere inpansning met uw benen te doen. U zult de snugheid moeten minderen om uw harritme in de beoogde zone te beholden.

Afvalen

Voor deze gevallen is de gedane inpansning de belangrijke factor. Hoe intenser en langer de oefening is, deste meer calorieën u zult verbranden. De inpansning is dus hetzelfde als bij de verbetering van de fysieke conditie, het doel isECHTER verschillend.

ALGEMENE AANWIJZINGEN.-

Lees aandachtig de aanwijzingen in\ deze handleding. U vindt hier\ belangrijke aanwijzingen in verband\ met de montage, deeiligkeit en het\ gebruik van het toestel.

1 Dit toestel is ontworpen voor gebruik\ thuis. De gebruiker mag Niet meer dan 150kg weg.

2 Breng uw handen Niet in de buurt van de bewegende delen van het toestel.

3 Ouders en andere Personen met kinderen onder hun hoede dienen er rekening mee te houden dat kinderen van nature uit nieuwsgierig� en dan dat ze daardoor zichzelf in gevaar+kennen brengen.

Dit toestel is in geen geval spelelgoed.

4 Het is de verantwoordelijkheid van de eigenaar om er voor te zorgen dat alle gebruikers van het apparaat voldoende zich ingelicht in verband met de werkung en de veiligheidsmaatregelen.
5 Dit apparaat mag slechts door een person tegelijk worden gebruikt.
6 Gebruik aangepaste kledij en schoeisel. Knoop uw veters goed vast.

1. MONTAGE-INSTRUCTIES.-

Haal het toestel uit de doos en controllerer of alle onderdelen er zich:

De hulp van een tweede persoon wordt aanbevolen bij het monteren van dit toestel Fig.1.

(29) Schroeven M-8x20.
(31) Vlakke sluitring 19,5x38x0,5.
(27) Borgring M-8.
(28)Gegolfde sluitring M-8.
(33) M4x16 schroef
(34) M4x10 schroef
(35) M6x20 schroef
(36) Platte wasser D6
(37) M6x15 schroef
(101) schroef ST4x12
(26) Schroef M8x60.

Stiftsleutel 5mm.

Steeksleutel.

2. DE DRIEHOEKSTANGEN MONTEREN.-

Plaats de voorste driehoekstang met wieltjes (2) op het hoofdframe (1) met de wieltjes aan de voorzijde van het toestel, Fig.3, bevestig schroeven (26), monteer de borgingen (27) en de gegolfde sluitringen (28). Gebruik de 5mm-stiftsleutel om alles goed aan te draaien.

Neem de achefterste driehoekstang met instelbare poten (3), Fig.4, bevestig de

schroeven (26) monteer de borgingen (27) en de gegolfde sluitingen (28), en draai alles stevig vast.

4. DE HOOFDSTEUN BEVESTIGEN.-

Draai de schroeven (39) op het hoofdlichaaam (1) los.

Verplaats de hoofdsteun (4) maar de naaf op het hoofdframe (1), Fig.5.

Verbind de connector (12) die uit de armstang (4) steekt met de connector (11) die uit de uitstekende buis van het centrale frame (1) steekt, Fig.5A.

N.B.: Monteer de schroeven (39) samen met de stekkers (102) die erder in de roeibuis zich losgelaten, Fig.5, en maak alles goed vast.

5. DE FOCUSSTANGEN MONTEREN.-

Steek de focusstangas (25) door de afstandsbussen op de hoofdsteun (4), Fig.5, de as centerend.

Monteer de tussenstuiksluitingen (103) zoals weergegeben in Fig.6. Bevestig de linkerfocusstang (5) (gemarkeer met de letter "L") aan de focusstangas (25), Fig.6, monteer verzolgens de rechtferfocusstang (6) (gemarkeer met de letter "R") aan het andere einde van de as. Monteer de schroefdraadbouten (29) en de vlakke sluitingen (31) en maak ze goed vast met de steeksleutels (A).

Pak de voorklep (17) en de achterklep (16) en schroef (33) vast.

7. DE POOTSTANGEN MONTEREN.-

Neem de rechterpootstang (8) en plaats het op de "U" aan de onderkant van de rechterpootstang (6), Fig.7.

Bevestig schroef (37), zoals weergegeben in Fig.7A, monteer verwolgens de vlakke sluitring (36) en de zelfborgende moer (35), en maak alles goed vast.

Neem de linkspootstang (5) en herhaaldezelfde montageprocedure als met de rechter.

8. DE FOCUSSTANGZIJKANT-BEDEKKINGEN AAN DE POOTSTANGEN MONTEREN.-

Monteer vervolgens de voetsteunkappen (18) & (19) met de onderkant van de verbindingen aan de rechtzerzijde, Fig.7. Gebruik schroeven (34) (38) om ze aan elkaar te verbinden.

Doe daarna hetzelfde met de overige kappen (18) & (19) aan de linkerzijde. Monteer de aansluitstangkapjes (20) en (21), schroef ze met de schroeven (33).

11. HET STUUR MONTEREN.-

Steek de kabel (13) in.
Bevestig de stuurknop (9), bevestig de voorklep (40) en draai de knop (41) vast. Fig.8.

Plaats de fleshouder (24) in de Oarbuis en schroef hem vast met deschroeven (33).

12. DE ELEKTRONISCHE MONITOR MONTEREN.-DE FEEDBACK-KABEL AANSLUITEN

Pak de kabel (12)die uit het hoofdframe komt (4), Fig.9, en steek die in de verbindsklem van het elektronische apparatus (10), zoals weergegeben in Fig.9.

DE HANDGREEPKABEL MONTEREN

Pak de handgreepverbindingen (13) die uit het hoofdframe komen (4) en steek ze in de verbindingsklemmen (14) aan de achterkant van de monitor (10), zoals weergegeven in Fig.9.

DE MONITOR AANSLUITEN

Maak schroeven (100), Fig.9, los aan de achechterkant van de monitor. Schuif de voorkant van de monitor cervolgens op de plaat bovenop de hoofdsteun (4) in de richting van de pijl, Fig.9, en duw de kabels maar beneden in de hoofdsteun verwijl u contrôleert dat de kabels Niet in de knelkommen te zitten. Bevestig opnieuw de schroeven (100) die ueerder verwijderd heeft.

N.B.: Het is belangrijk alle schroevendie gebruikt zich bij de montage van het apparaat na ongeveer een week van gebruik opnieuw aan te draaien, aangezien dit vremeinde geluiden en eventuele schade za voorkomen.

NIVELLERING.-

Controleer, wanner u de eenheid op zich defi nitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kurz u regelen door de nivelleringspotjesmeer of minder uit te schroeven.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (59) wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en verge makkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats teplaatsen door de voorkantietstelatenoverhellenenteduwen,zoals wordt getoond in Fig.12.

Berg het apparaat op een droge plaats op, waar zo min möglichk temperatuursschommelingen plaats vinden.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan nicht contact op te nemen met de technische bijstandsdienst door Dienstverlening te

bellen (zie staatte pagina van de handleiding).

BH BEHOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIONSZONDERVOORAFGAAND BERICHT TE VERANDEREN.

G2381

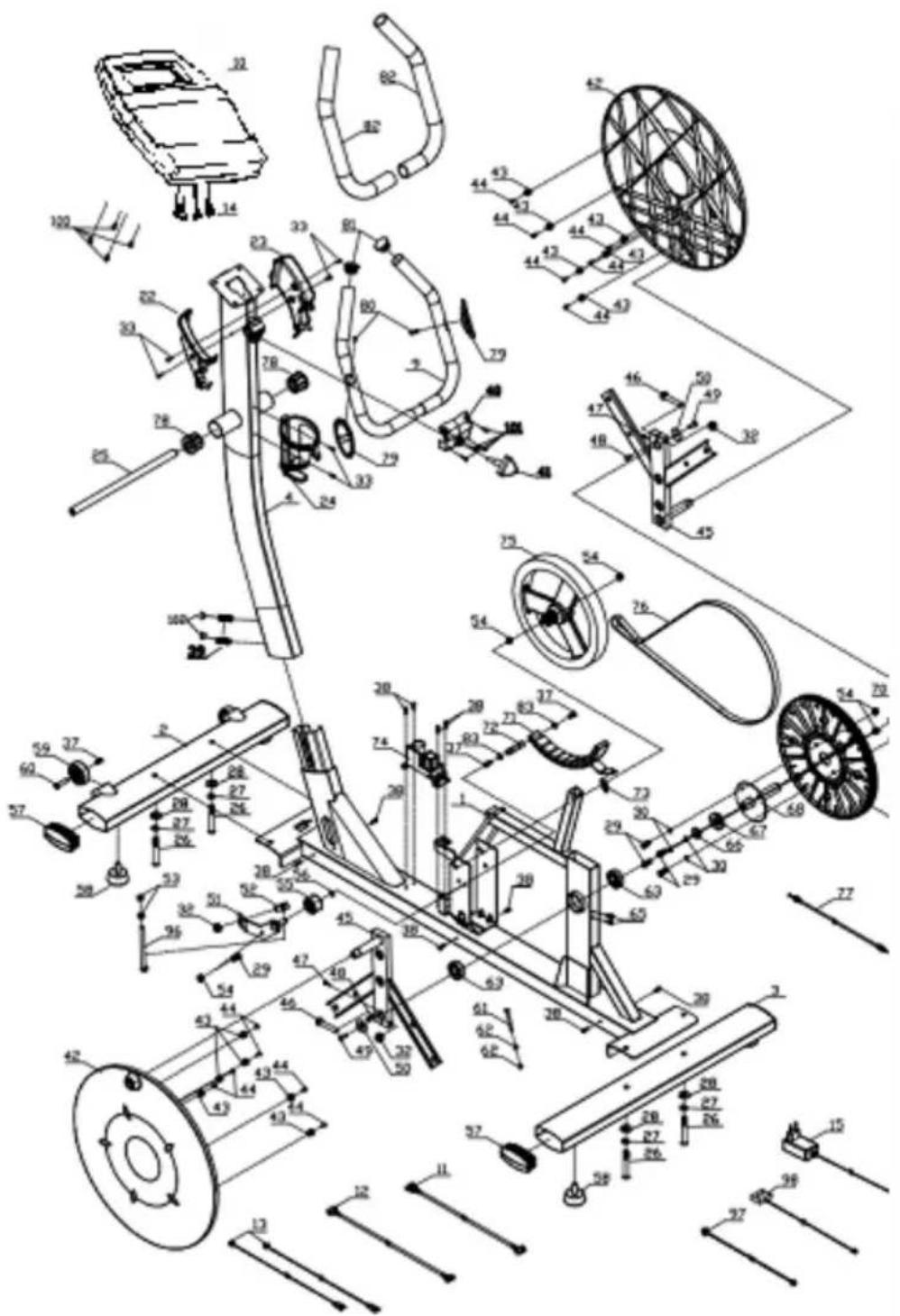

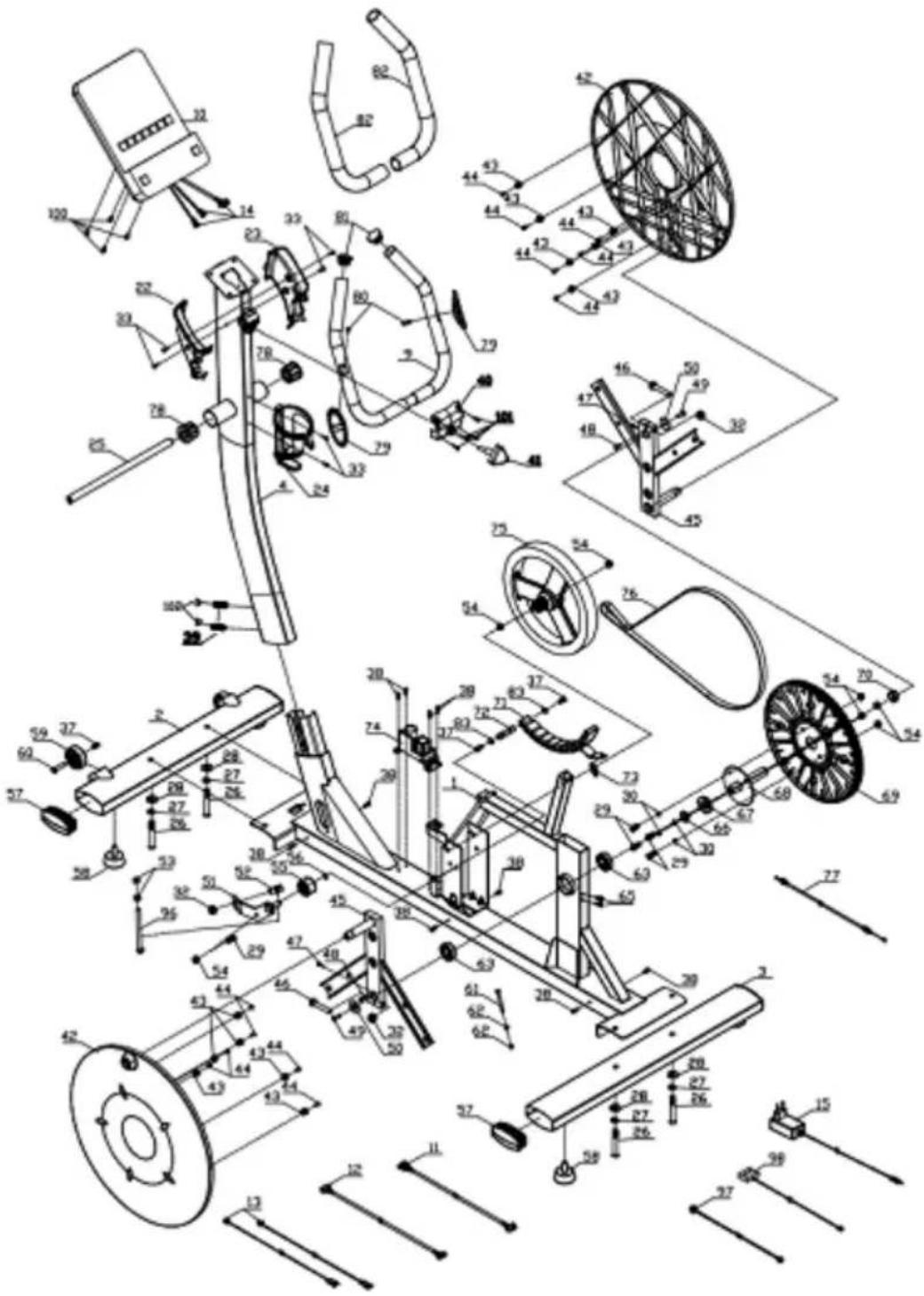

Bestellen van verwangingsonderdelen: Geef het deel code en de hoeveelheid

G2381005

1

Ejempl / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

NO.	English Description Descripción en español Code
5	Body arm(L) Brazo izq		G2381005
6	Body arm(R) Brazo drc		G2381006
9	Handlebars Manillar		G2381iFD009
10	Console M6 program Monitor	M6 program	0190609
11	Motor wire L-550mm Cable chasis	0190157
12	Console wire L-1100mm Cable mástil	0190156
13	Handle pulse wire L-650mm Cabe hand-grip	H8305011
14	Console outset wire Cable monitor	G2381iFD014
15	Power Adapter Adaptador 6V	0190174
16	Body Arm cover Tapa cuerpo	G2381016
17	Body Arm cover Tapa cuerpo	G2381017
18	Front pedal cover (I) Tapa delantera pedal 1	G2381018
19	Front pedal cover(II) Tapa delantera pedal 2	G2381019
20	Rear pedal cover (I)	Tapa trasera pedal 1	G2381020
21	Rear pedal cover(II)	Tapa trasera pedal 2	G2381021
22	Handlebar cover(L)	Tapa izquierda manillar	G2381022
23	Handlebar cover(R) Tapa derecha manillar	G2381023
24	Bottle holder	Portabotellín	G2381024
25	Axle D17×339.5	Eje D17x339	G2381iFD025
40	Handlebar cover 89×73.5×35 Tapadelaantera manillar	H8305013
41	Triangle Knob M8×30	Pomo en T	H8305021
42	Twist disc D466.6×24.1	Disco D466x24	G2381042
45	Crank iron	Biela	G2381iFD045
51	Tensioner fixation group	Chapa tensor	H8305084
55	Tension pulley D38×22	Rueda tensor	H8305064

57	End cap 45×90×1.5 Tapón 45×90×1,5	H8305047
58	Feet pad D49×22×M10×26 Pie regulable M10	H8305048
59	Wheel D54.5×23.5 Rueda D55	H8305050
63	Ball bearing 6004-2RS Rodamiento 6004	G2381iFD063
66	Crank sleeve 1 D25×D20.1×4.6 Casquillo D20×25×4,6	G2381iFD066
67	Crank sleeve 3 D40×D20.1×7.7 Casquillo D20×40×7,7	G2381iFD067
68	Crank axle D20×115 Eje D20×115	G2381iFD068
69	Belt pulley D308×22 Polea D308×22	G2381iFD069
70	Crank sleeve D25×D20.1×10.2 Casquillo D20×D25×10	G2381iFD070
73	Brake spring D11.5×D1.2×13 Muelle portaimán	H8305066
74	Magnetic motor Motor	0190154
75 Double way flywheel D280/7KG Volante D280	G2381iFD075
76	Belt Correa	G2381iFD076
77	Brake wire Cable freno	G2381iFD077
78	Crossbar sleeve D42.5×30 Casquillo D42,5×30	G2381iFD078
79	Handle pulse Handgrip	H8305078
81	end cap D28×t1.5 Tapón D28×1,5	H8305080
84	Pedal (L) 406×187×74 Pedal izq	G2381iFD084
85	Pedal (R ) 406×187×74	Pedal drc G2381iFD085
87	Ball bearing 6003-2RS Rodamiento 6003	G2381iFD087
88	Ball bearing 6200-2RS Rodamiento 6200	G2381iFD088
90	Ball head end cap D32×t1.5	G2381iFD090
91	Chain Cover-left	G2381091
92	Chain Cover-right	G2381092
95	Aligning ball bearing 2203-2RS	G2381iFD095
97	Wire of power cord	0190160
98	Magnetic sensors	Reenvío G2381iFD098
102	Plugs D18×6.5	G2381iFD102
304	Hardware set	Blister tornillería G2381iFD304
G01	Front stabilizer set	Set caballe delantero G2381G01
G02	Rear stabilizer set	Set caballe triturero G2381G02

G2381i

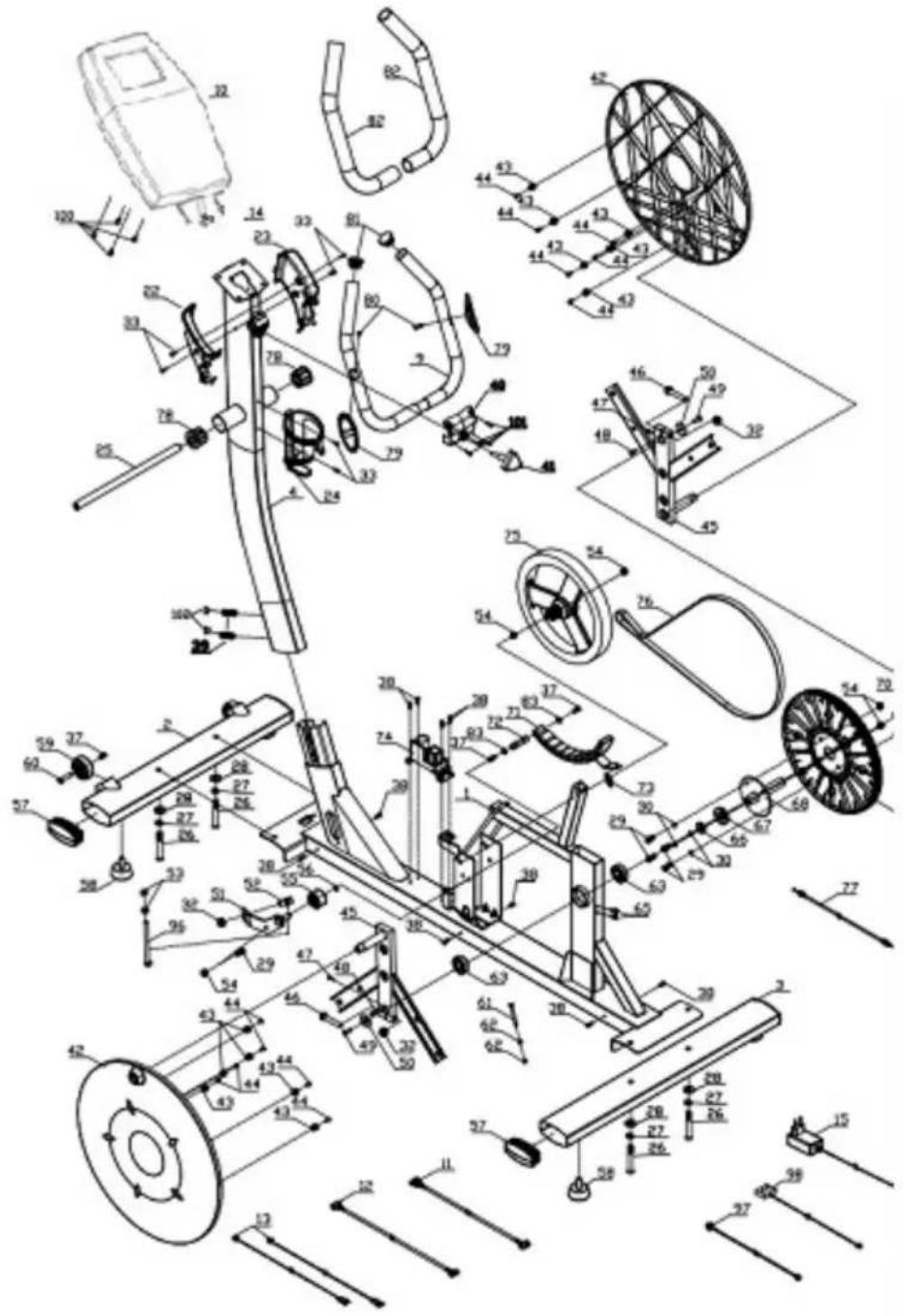

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

G2381005

1

Ejempl / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

NO.	English Description Descripción en español Code
5	Body arm(L) Brazo izq		G2381005
6	Body arm(R) Brazo drc		G2381006
9	Handlebars Manillar		G2381iFD009
10	Console M6 BT4.0 Monitor M6 BT4.0	0190468
11	Motor wire L-550mm Cable chasis	0190157
12	Console wire L-1100mm Cable mástil	0190156
13	Handle pulse wire L-650mm Cabe hand-grip	H8305011
14	Console outset wire Cable monitor	G2381iFD014
15	Power Adapter Adaptador 6V	0190174
16	Body Arm cover Tapa cuerpo	G2381016
17	Body Arm cover Tapa cuerpo	G2381017
18	Front pedal cover (I) Tapa delantera pedal 1	G2381018
19	Front pedal cover(II) Tapa delantera pedal 2	G2381019
20	Rear pedal cover (I) Tapa trasera pedal 1	G2381020
21	Rear pedal cover(II) Tapa trasera pedal 2	G2381021
22	Handlebar cover(L) Tapa izquierda manillar	G2381022
23	Handlebar cover(R) Tapa derecha manillar	G2381023
24	Bottle holder	Portabotellín
25	Axle D17×339.5	Eje D17x339
40	Handlebar cover 89×73.5×35 Tapadelantera manillar	H8305013
41	Triangle Knob M8×30	Pomo en T
42	Twist disc D466.6×24.1	Disco D466x24
45	Crank iron	Biela
51	Tensioner fixation group	Chapa tensor
55	Tension pulley D38×22 Rueda	tensor

57	End cap 45×90×1.5 Tapón 45×90×1,5	H8305047
58	Feet pad D49×22×M10×26 Pie regulable M10	H8305048
59	Wheel D54.5×23.5 Rueda D55	H8305050
63	Ball bearing 6004-2RS Rodamiento 6004	G2381iFD063
66	Crank sleeve 1 D25×D20.1×4.6 Casquillo D20×25×4,6	G2381iFD066
67	Crank sleeve 3 D40×D20.1×7.7 Casquillo D20×40×7,7	G2381iFD067
68	Crank axle D20×115 Eje D20×115	G2381iFD068
69	Belt pulley D308×22 Polea D308×22	G2381iFD069
70	Crank sleeve D25×D20.1×10.2 Casquillo D20×D25×10	G2381iFD070
73	Brake spring D11.5×D1.2×13 Muelle portaimán	H8305066
74	Magnetic motor Motor	0190154
75 Double way flywheel D280/7KG Volante D280	G2381iFD075
76	Belt Correa	G2381iFD076
77	Brake wire Cable freno	G2381iFD077
78	Crossbar sleeve D42.5×30 Casquillo D42,5×30	G2381iFD078
79	Handle pulse Handgrip	H8305078
81	end cap D28×t1.5 Tapón D28×1,5	H8305080
84	Pedal (L) 406×187×74 Pedal izq	G2381iFD084
85	Pedal (R ) 406×187×74	Pedal drc G2381iFD085
87	Ball bearing 6003-2RS Rodamiento 6003	G2381iFD087
88	Ball bearing 6200-2RS Rodamiento 6200	G2381iFD088
90	Ball head end cap D32×t1.5	G2381iFD090
91	Chain Cover-left	G2381091
92	Chain Cover-right	G2381092
95	Aligning ball bearing 2203-2RS	G2381iFD095
97	Wire of power cord	0190160
98	Magnetic sensors	Reenvío G2381iFD098
102	Plugs D18×6.5	G2381iFD102
304	Hardware set	Blister tornillería G2381iFD304
G01	Front stabilizer set	Set caballe delantero G2381G01
G02	Rear stabilizer set	Set caballe triturero G2381G02

G2381TFT

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

G2381005

1

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:

NO.	English Description Descripción en español Code
5	Body arm(L) Brazo izq		G2381005
6	Body arm(R) Brazo drc		G2381006
9	Handlebars Manillar		G2381iFD009
10	Console M10 TFT Monitor M10 TFT	0190479
11	Motor wire L-550mm Cable chasis	0190157
12	Console wire L-1100mm Cable mástil	0190156
13	Handle pulse wire L-650mm Cabe hand-grip	H8305011
14	Console outset wire Cable monitor	G2381iFD014
15	Power Adapter Adaptador 6V	0190174
16	Body Arm cover Tapa cuerpo	G2381016
17	Body Arm cover Tapa cuerpo	G2381017
18	Front pedal cover (I) Tapa delantera pedal 1	G2381018
19	Front pedal cover(II) Tapa delantera pedal 2	G2381019
20	Rear pedal cover (I) Tapa trasera pedal 1	G2381020
21	Rear pedal cover(II) Tapa trasera pedal 2	G2381021
22	Handlebar cover(L) Tapa izquierda manillar	G2381022
23	Handlebar cover(R) Tapa derecha manillar	G2381023
24	Bottle holder	Portabotellín
25	Axle D17×339.5	Eje D17x339
40	Handlebar cover 89×73.5×35 Tapadelantera manillar	H8305013
41	Triangle Knob M8×30	Pomo en T
42	Twist disc D466.6×24.1	Disco D466x24
45	Crank iron	Biela
51	Tensioner fixation group	Chapa tensor
55	Tension pulley D38×22	Rueda tensor

57	End cap 45×90×1.5 Tapón 45×90×1,5	H8305047
58	Feet pad D49×22×M10×26 Pie regulable M10	H8305048
59	Wheel D54.5×23.5 Rueda D55	H8305050
63	Ball bearing 6004-2RS Rodamiento 6004	G2381iFD063
66	Crank sleeve 1 D25×D20.1×4.6 Casquillo D20×25×4,6	G2381iFD066
67	Crank sleeve 3 D40×D20.1×7.7 Casquillo D20×40×7,7	G2381iFD067
68	Crank axle D20×115 Eje D20×115	G2381iFD068
69	Belt pulley D308×22 Polea D308×22	G2381iFD069
70	Crank sleeve D25×D20.1×10.2 Casquillo D20×D25×10	G2381iFD070
73	Brake spring D11.5×D1.2×13 Muelle portaimán	H8305066
74	Magnetic motor Motor	0190154
75 Double way flywheel D280/7KG Volante D280	G2381iFD075
76	Belt Correa	G2381iFD076
77	Brake wire Cable freno	G2381iFD077
78	Crossbar sleeve D42.5×30 Casquillo D42,5×30	G2381iFD078
79	Handle pulse Handgrip	H8305078
81	end cap D28×t1.5 Tapón D28×1,5	H8305080
84	Pedal (L) 406×187×74 Pedal izq	G2381iFD084
85	Pedal (R ) 406×187×74	Pedal drc G2381iFD085
87	Ball bearing 6003-2RS Rodamiento 6003	G2381iFD087
88	Ball bearing 6200-2RS Rodamiento 6200	G2381iFD088
90	Ball head end cap D32×t1.5	G2381iFD090
91	Chain Cover-left	G2381091
92	Chain Cover-right	G2381092
95	Aligning ball bearing 2203-2RS	G2381iFD095
97	Wire of power cord	0190160
98	Magnetic sensors	Reenvío G2381iFD098
102	Plugs D18×6.5	G2381iFD102
304	Hardware set	Blister tornillería G2381iFD304
G01	Front stabilizer set	Set caballe delantero G2381G01
G02	Rear stabilizer set	Set caballe triturero G2381G02

CE

Espanol	Por medio de la presente Exercycle S.L. declarar que este productocumple con los requisitos esencias y cualesquiera除外as dispositions aplicables o exigibles de las Directivas 2009/125/CE, 2011/65/CE,2014/30/CE y 2014/35/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with theessential requirements and other relevant provisions of Directives2009/125/EC, 2011/65/EC, 2014/30/EC and 2014/35/EC.
François	Par la presente Exercycle S.L déclare que cette apparéil est conformeaux exigences essentielles et aux autres dispositions pertinentes desdirectives 2009/125/CE, 2011/65/CE, 2014/30/CE et 2014/35/CE.
Deutsch	Hiermit erklärrt Exercycle S.L, dass sich das Gerät in Übereinstimmung mitden grundlegenden Anforderungen und den übrigen einschlädigengBestimmungen der Richtlinien 2009/125/EG, 2011/65/EG, 2014/30/EGund 2014/35/EG befindet.
Portugues	Exercycle S.L. Declare que este produit está conforme com osrequisitos essenciais e outras dispositions das Directivas 2009/125/C2011/65/CE, 2014/30/CE e 2014/35/CE.
Italiano	Con la presente Exercycle S.L. dichiarare che questo prodotto è conformeai requisiti essenziali ed alle altre dispositions pertinenti stabilite delledirettive 2009/125/CE, 2011/65/CE, 2014/30/CE e 2014/35/CE.
Nederlands	Hierbij verklaart Exercycle S.L. dat het produit in overeenstemming is metde essentiéle eisen en de andere relevante bepalingen van richtlijne2009/125/EG, 2011/65/EG, 2014/30/EG en 2014/35/EG.

BH FITNESS SPAIN

EXERCYCLE,S.L.

(Manufacturer)

P.O.BOX 195

01080 VITORIA (SPAIN)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.bhfitness.com

POST-VENTA

Tel: [phone] /

902 170 258

Fax: [phone]

e-mail: [e-mail]

BH FITNESS NORTH AMERICA

20155 Ellipse

Foothill Ranch

CA 92610

Tel: [phone]
