GEBRUIKSAANWIJZING Azzure TFT G2362TFT BH FITNESS

VEILIGHEIDSAANWIJZINGEN

Raadpleeg uw geneesheer alvorens u met een oefe ningenprogramma begint. Het wordt aangeraden om een volledig onderzoek te laten doen.

Voer de oefening op het aanbevolen niveau uit, vermijd elke vorm van uitputting. Als u pijn of hinder ondervin- dt, stop dan onmiddellijk met oefening en raadpleeg uw arts.

Gebruik het toestel op een vlakke en stevige opper vlakte met bescherming voor de grond of het tapijt. Laat wegens veiligheidsredenen een ruimte van mins tens 1m rond het toestel vrij. Laat niet toe dat kinderen met het toestel of in de nabijheid ervan spelen. Breng uw handen niet in de buurt van de bewegende delen.

Controleer de ellips voordat u met een oefening be gint, ga tevens na of alle onderdelen zijn gemonteerd en dat de moeren, schroeven, pedalen en armen roed zijn aangeschroefd.

Er mag geen enkel bijstelapparaat dat de beweging van de gebruiker kan hinderen uit het toestel steken.

Er moet speciale zorg besteed worden aan de koppeling tussen de pedaalbuizen en de bovenste scharnierende armleuningen. De vingers kunnen klem komen te zitten op dit punt, wat letsel kan veroorzaken.

Draag gepaste kledij en schoeisel voor lichaamsbewe ging. Gebruik geen loszittende kledij. Draag geenschoenen met een lederen zool of met hoge hakken.

Dit toestel is getest en voldoet aan de EN 957 norm, klasse H. B., enkel geschikt voor gebruik thuis. Maximum

gewicht van de gebruiker: 105 kg. De rem werkt onafhankelijk van de snelheid.

BELANGRIJK

Lees deze gebruiksaanwijzing aandachtig voor dat u met het monteren begint.

Neem alle onderdelen uit de verpakking en controleer ze met de lijst zodat u zeker weet dat er geen enkel stuk ontbreekt.

Gooi het karton niet weg vooraleer u de ellips volledig heeft gemonteerd.

Gebruik het toestel enkel zoals in de handleiding beschreven.

Als u tijdens het monteren een defect onderdeelvindt of als u tijdens de werking van het toestel een vreemd geluid hoort, stop dan onmiddellijk.

Gebruik het toestel niet opnieuw totdat het probleem is opgelost.

AANWIJZINGEN VOOR DE OEFENINGEN.-

Het gebruik van de ELLIPTISCHE FIETS biedt verscheidene voordelen, u verbetert uw fysieke conditie, uw spieren en samen met een calorie-arm dieet kunt u gewicht verliezen.

1. De opwarming

Deze fase versnelt de bloedsomloop en bereidt de spieren voor op de oefening. Het risico op krampen en spierletsels wordt tevens verminderd. Het is raadzaam eerst wat te stretchen. Hou elke strechting ongeveer een 30 seconden aan, forceer uw spieren niet. Als u pijn voelt, STOP dan.

ZUWAARTS BUIGEN BUIGINGEN NAAR VORN STRETCHING VAN DE DIJEN OPENEN KNEEEN STRETCHEN KUITSPIEREN

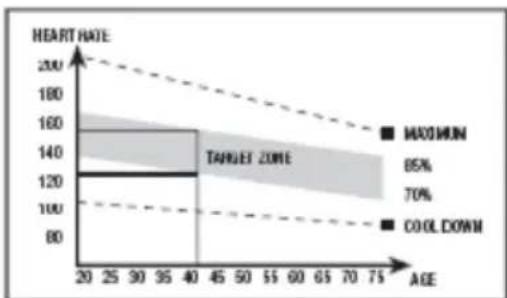

2. De oefening

Tijdens deze fase wordt de belangrijkste oefening uitge voerd. Na een gewone oefening verhoogt de flexibiliteit van de benen. Het is heel belangrijk om een constant ritme aan te houden. Het ritme van de oefening dient voldoende hoog te liggen om de polsslag in de zone te krijgen die in de onderstaande grafiek is aangegeven.

Deze fase dient minimaal 12 minuten te duren en de meerderheid van de mensen wordt aangeraden om met periodes van 10 tot 15 minuten te beginnen.

3. De ontspanningsfase

Tijdens deze fase kunnen het spierstelsel en het cardiovasculair systeem ontspannen. Het gaat om een herhaling van de opwarmingsoefeningen door het ritme te verminderen en gedurende 5 minuten voort te doen. Herhaal de stretching en denk erom de spieren niet te forceren. Naargelang de dagen voorbij gaan heeft u langere en meer intense trainingen nodig. Het is aangewezen om minimaal drie dagen per week te oefenen, telkens met een dag ertussen.

Het versterken van de spieren

Om de spieren tijdens de oefeningen steviger en sterker te maken dient u een hoge weerstand te kiezen. Dit geeft een hogere spanning op het spierstelsel en het kan soms aangewezen zijn de oefening iets in te korten. Als u uw algemene conditie wenst te verbeteren, dan moet u uw trainingsprogramma wijzigen. Doe de opwarmingsen

ontspanningsoefeningen zoals gewoonlijk, maar wanneer u aan het einde van de oefening komt, vermeerdert u de weerstand om zo een grotere inspanning met uw benen te doen. U zult de snelheid moeten minderen om uw hartritme in de beoogde zone te behouden.

Afvallen

Voor deze gevallen is de gedane inspanning de belangrijke factor. Hoe intenser en langer de oefening is, des te meer calorieën u zult verbranden. De inspanning is dus hetzelfde als bij de verbetering van de fysieke conditie, het doel is echter verschillend.

ALGEMENE AANWIJZINGEN.-

Lees aandachtig de aanwijzingen in deze handleiding. U vindt hier belangrijke aanwijzingen in verband met de montage, de veiligheid en het gebruik van het toestel.

1 Dit toestel is ontworpen voor gebruik thuis. De gebruiker mag niet meer dan 125kg wegen.
2 Breng uw handen niet in de buurt van de bewegende delen van het toestel.

3 Ouders en andere personen met kinderen onder hun hoede dienen er rekening mee te houden dat kinderen van nature uit nieuwsgierig zijn en dat ze daardoor zichzelf in gevaar kunnen brengen. Dit toestel is in geen geval speelgoed.

4 Het is de verantwoordelijkheid van de eigenaar om er voor te zorgen dat alle gebruikers van het apparaat voldoende zijn ingelicht in verband met de werking en de veiligheidsmaatregelen.

5 Dit apparaat mag slechts door één persoon tegelijk worden gebruikt.
6 Gebruik aangepaste kledij en schoeisel. Knoop uw veters goed vast.

1. MONTAGE-INSTRUCTIES.-

Haal het toestel uit de doos en controleer of alle onderdelen er zijn: De hulp van een tweede persoon wordt aanbevolen bij het monteren van dit toestel.

(97) Hoofdframe.
(24) Hoofdsteun.
(106) Stuurbuis.
(95) Voorste driehoekstang met wieltjes.
(67) Achterste driehoekstang met instelbare poten.
(51L) Linkervoetsteun.
(51R) Rechtervoetsteun.
(48L) Pedaal links.
(48R) Pedaal rechts.
(16L) Bovenste focusstang, links.
(16R) Bovenste focusstang, rechts.
(1) Monitor.
(47R) Beschermingskappen onderkant, links (R) voor de scharnierverbindingen op de focusbalken.
(47L) Beschermingskappen onderkant, rechts (L) voor de scharnierverbindingen op de focusbalken.
(52) Sierstuk achterkant linker

voetstang.

(52) Sierstuk achterkant rechter voetstang.
(102) Steunkap onderkant.
(8L) Steunkap L.
(8R) Steunkap R.
(113) Transformer.

2. DE DRIEHOEKSTANGEN MONTEREN.-

Plaats de voorste driehoekstang met wieltjes (95) op het hoofdframe (97) met de wieltjes aan de voorzijde van het toestel, Fig.1, bevestig schroeven (94) en draai alles stevig vast.

Neem de achterste driehoekstang met instelbare poten (67), Fig.1, bevestig de schroeven (35) en draai alles stevig vast.

3. DE STEUNKAP VOOR DE ONDERKANT MONTEREN.-

Pak de hoofdsteun (102) en bevestig de steunkap voor de onderkant (24) in de richting van de pijl, Fig.2.

4. DE HOOFDSTEUN BEVESTIGEN.-

Zodra de steunkap voor de onderkant gemonteerd is, verwijdert u de schroeven (100) en sluitringen (98) en (99) van de onderkant van de hoofdsteun (24).

Verplaats de hoofdsteun (24) naar de naaf op het hoofdframe (97), Fig.2.

Verbind de connector (2) die uit de armstang (24) steekt met de connector (101) die uit de uitstekende buis van het centrale frame (97) steekt, Fig.2.

Laat de onderkantbedekking (102) voor de hoofdsteun (24) neer over het naafgedeelte van het hoofdframe (97), Fig.2.

5. DE FOCUSSTANGEN MONTEREN.-

Steek de focusstangas (104) door de afstandsbussen op de hoofdsteun (24), Fig.3, de as centrerend. Monteer de tussenstuksluitringen (17) zoals weergegeven in Fig.3. Bevestig de linkerfocusstang (16L) (gemarkkeerd met de letter "L") aan de focusstangas (81), Fig.3, monteer vervolgens de rechterfocusstang (16R) (gemarkkeerd met de letter "R") aan het andere einde van de as. Monteer de schroefdraadbouten (14) en de vlakke sluitringen (12-13) en maak ze goed vast met de steeksleutels (A).

6. DE POTEN MONTEREN.-

Neem de rechter pedaal (48R) Fig.4 (gemarkkeerd door de letter R) en plaats die op de crank-as (aan de rechterzijde van het apparaat). Neem vervolgens de ring (13-53) en de schroef (14) en draai stevig vast. Plaats het sierstuk achterkant rechter voetstang (52), Fig.4. Neem de linker pedaal (48L) Fig.4 (gemarkkeerd door de letter L) en plaats die op de as aan de linkerzijde van het apparaat. Neem vervolgens de ring (13-53) en de schroef (14) en draai stevig vast. Plaats het sierstuk achterkant linker voetstang (52), Fig.4.

7. DE POOTSTANGEN MONTEREN.-

Neem de rechterpootstang (48R) en plaats het op de "U" aan de onderkant van de rechterpootstang (16R), Fig.4. Bevestig schroef (45), zoals weergegeven in Fig.4, monteer vervolgens de vlakke sluitring (27) en de zelfborgende moer (28), en maak alles goed vast.

Neem de linkspootstang (48L) en herhaal dezelfde montageprocedure als met de rechter.

8. DE FOCUSSTANGZIJKANTBEDE KKINGEN AAN DE POOTSTANGEN MONTEREN.-

Monteer vervolgens de voetsteunkappen (47L) & (47R) met de onderkant van de verbindingen aan de rechterzijde, Fig.4. Gebruik schroeven (39) om ze aan elkaar te verbinden. Doe daarna hetzelfde met de overige kappen (47L) & (47R) aan de linkerzijde.

9. DE VOETSTEUNEN MONTEREN.-

Verwijder vervolgens de schroeven (50), de vlakke sluitringen (39-56) en de noot (57) en plaats de rechtervoetsteun (51R gemarkeerd met de letter "R") bovenop de rechterpoot van het toestel (48R), Fig.5 (links en rechts verwijzen naar de positie van de gebruiker tijdens het doen van oefeningen), monteer opnieuw de noot (57), de sluitringen (39-56) en de schroeven (50) die u eerder verwijderde en maak alles goed vast. Plaats daarna de linkervoetsteun (51L gemarkeerd met de letter "L") bovenop de linkerpoot (48L), monteer opnieuw de noot (57), de sluitringen (39-56) en de schroeven (50) die u eerder verwijderd heeft en maak alles goed vast.

10. DE BOVENSTE FOCUSSTANGEN MONTEREN.-

Pak de bovenste linkerstang (6L) (gemarkkeerd met de letter "L").

Bevestig de bovenste stang op de onderste linkerfocusstang (16L), de letters (L) op een rij zettend, Fig.6, monteer de schroeven (100), de dopmoeren (13-99) en maak alles goed vast. Doe nu hetzelfde voor de bovenste rechterfocusstang (6R).

11. HET STUUR MONTEREN.-

Steek de handgrip-kabel (105) door de opening zoals wordt getoond in de Fig.7, en zorg dat deze boven uit de framebuis (24) steekt zoals wordt getoond in Fig.7.

Neem het stuur (106), verwijder schroeven (20), positioneer de uiteinden van het stuur op de plaat aan de bovenkant van de hoofdsteun (24), Fig.7. Monteer opnieuw de schroeven (20).

12. DE ELEKTRONISCHE MONITOR MONTEREN.- DE FEEDBACK-KABEL AANSLUITEN

Pak de kabel (2) die uit het hoofdframe komt (24), Fig.8, en steek die in de verbindingsklem van het elektronische apparaat (1), zoals weergegeven in Fig.8.

DE HANDGREEPKABEL MONTEREN.

Pak de handgreepverbindingen (105) die uit het hoofdframe komen (24) en steek ze in de verbindingsklemmen aan de achterkant van de monitor (1), zoals weergegeven in Fig.8.

DE MONITOR AANSLUITEN.-

Maak schroeven (3), Fig.8, los aan de achterkant van de monitor.

Schuif de voorkant van de monitor vervolgens op de plaat bovenop de hoofdsteun (24) in de richting van de pijl, Fig.8, en duw de kabels naar beneden in de hoofdsteun terwijl u controleert dat de kabels niet in de knel komen te zitten. Bevestig opnieuw de schroeven (3) die u eerder verwijderd heeft.

13. DE CENTRALE BEDEKKINGEN MONTEREN.-

Neem de s teunkap L (8L) en steunkap R (8R) en plaats ze op de hoofdsteun (24), Fig.8. Gebruik vervolgens de schroeven (9) om ze vast te maken aan de steun.

14. DE ZIJKANTBEDEKKINGEN VAN DE FOCUSSTANGEN MONTEREN.-

Neem bedekkingen (10R), aan de binnenkant gemarkeerd met de letter "R", en plaats ze aan het einde van de as met de stangen aan de rechterzijde, zoals weergegeven in Fig.9. Gebruik vervolgens schroeven (7-15) om ze vast te maken. Voer dezelfde procedure uit aan het andere uiteinde van de stang, gebruik makend van bedekkingen (10L), aan de binnenkant gemarkeerd met de letter "L".

N.B.: Het is belangrijk alle schroeven die gebruikt zijn bij de montage van het apparaat na ongeveer een week van gebruik opnieuw aan te draaien, aangezien dit vreemde geluiden en eventuele schade zal voorkomen.

NIVELLERING.-

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kunt u regelen door de nivelleringspootjes (67A) meer of minder uit te schroeven, zoals wordt getoond in Fig.10.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (95W) wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en verge makkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen door de voorkant iets te laten overhellen en te duwen, zoals wordt getoond in Fig.11. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

Steek de verbindingsstekker (m) van de transformator (113) met het aansluitingspunt (k) van het centrale frame (97), (aan de onderzijde van de achterkant) en sluit de transformator aan op een elektriciteitsnet van 220 V, Fig.12.

FABRIKANT BEHOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIES-ZONDERVOORAFGAAND BERICHT TE VERANDEREN.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

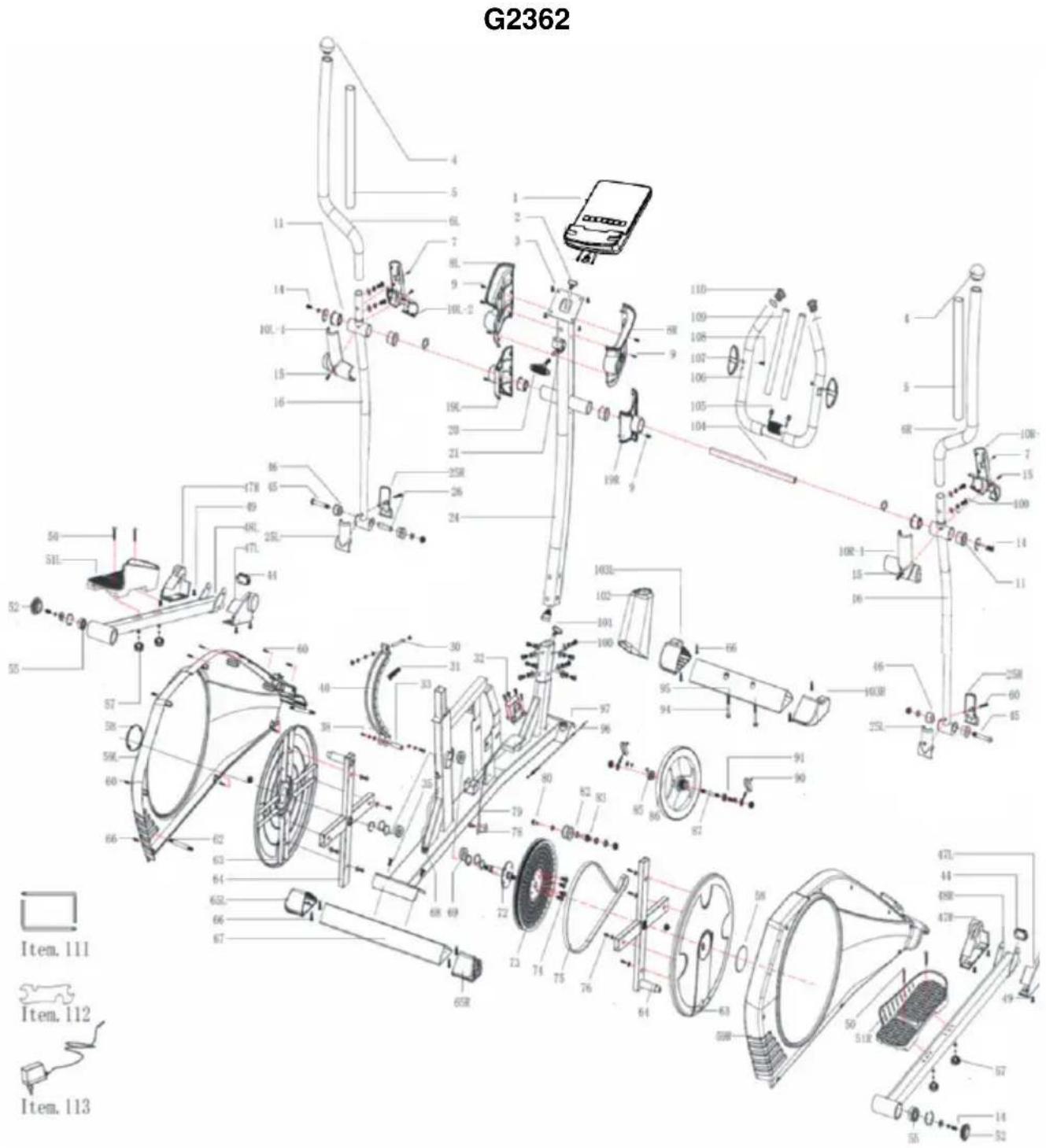

G2362 Item. 111 Item. 112 Item. 113

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld: G2334006 1

NO.	English Description Descripción en español Code
1	Computer M6 program	Monitor M6 program 0190609
2	Upper computer cable 1100MM	Cable superior 0190156
4	End cap D50xD32MM	Tapon G2334006
10L-1	Front cover for left handlebar	Cubierta frontal monitor L G2362E010L-1
10L-2	Back cover for left handlebar	Cubierta trasera monitor L G2362E010L-2
10R-1	Front cover for right handlebar	Cubierta frontal monitor R G2362E010R-1
10R-2	Back cover for right handlebar	Cubierta trasera monitor R G2362E010R-2
11	Bushing D38xD34xD19x2.5Tx26MM	Casquillo G2336004
19L	Left cover for handlebar	Cubierta de manillar izquierda	G2362E019L
19R	Right cover for handlebar	Cubierta de manillar iderecha	G2362E019R
20	T shape knob	Pomo con forma de T G2362E020
25L	Front coverfor low handlebar	Cubierta frontal inferior L G2362025L
25R	Back cover for low handlebar	Cubierta trasera inferior R G2362025R
31	Spring	Muelle G2382050
32	Motor	Motor MD2	0190154
44	End cap for Foot support bar	Tapon G2336024
46	Bushing D32xD28.4xD14x3Tx18MM	Casquillo G2336018
47L	Left cover for Foot bar	Cubierta pies izquierda	G2336N021L
47R	Right cover for Foot bar	Cubierta pies derecha	G2336N021R
51L	Footplate left	Reposapie izquierdo	G2339FD018L
51R	Footplate right	Reposapie derecho	G2339FD018R
52	End cap	Tapon G2382038
55	Bearing 2203RS	Rodamiento G2382041
57	Knob M6	Pomo M6 G2339FD024
58	End cap for round cover	Tapon G2362058
59L	Chain cover left	Cubierta de la cadena L G2362059L
59R	Chain cover right	Cubierta de la cadena R G2362059R
63	Round cover	Tapa redonda G2362063
64	Crank	Biela G2362E064
65L	Rear end cap left	Tapon L H9355085L
65R	Rear end cap right	Tapon R H9355085R
68	DC cable 850MM	Cable DC 850mm 0190160
69	Bearing 6004RS	Rodamiento G2382058
72	Pedal axle D20x130MM	Eje biela D20x130 G2362E072
73	Belt wheel	Polea G2362E073
75	Belt 460J6	Correa 460J8 G2362E075
79	Sensor cable 750MM	Reenvío 0190159
82	Idler wheel D37xD30x20.5MM	Rueda tensor G2362E082
85	Bearing 6300RS	Rodamiento 6300RS	G2362E085
90	Chain adjustable set M6x50MM	Set tensor volante M6x50	G2362E090
91	Bearing 6000RS	Rodamiento 6000RS	G2362E091
96	Tension cable	Cable tensión volante	G2362E096
101	Lower computer cable 550MM	Cable cuadro 0190158
102	Front plastic cover	Tapa inf. Mástil	G2362E102
103L	Front end cap left	Taco delantero izq	G2362E103L
103R	Front end cap right	Taco delantero drc	G2362E103R
104	Rotation rod D18.85*374MM	Varilla	G2362E104
107	Hand pulse pads	Handgrip	G2362E107
110	End cap for handbar D22MM	Tapon D22	G2362E110
113	Adaptor	Adaptador	0190174
304	Hardware pack	Blister tornillería	G2362304
G01	Handlebar set	Set manillar	G2362G01
G02	Flywheel set	Set volante	G2362G02
G03	Rear stabilizer set	Set caballete trasero	G2362G03
G04	Front stabilizer set	Set caballete delantero	G2362G04

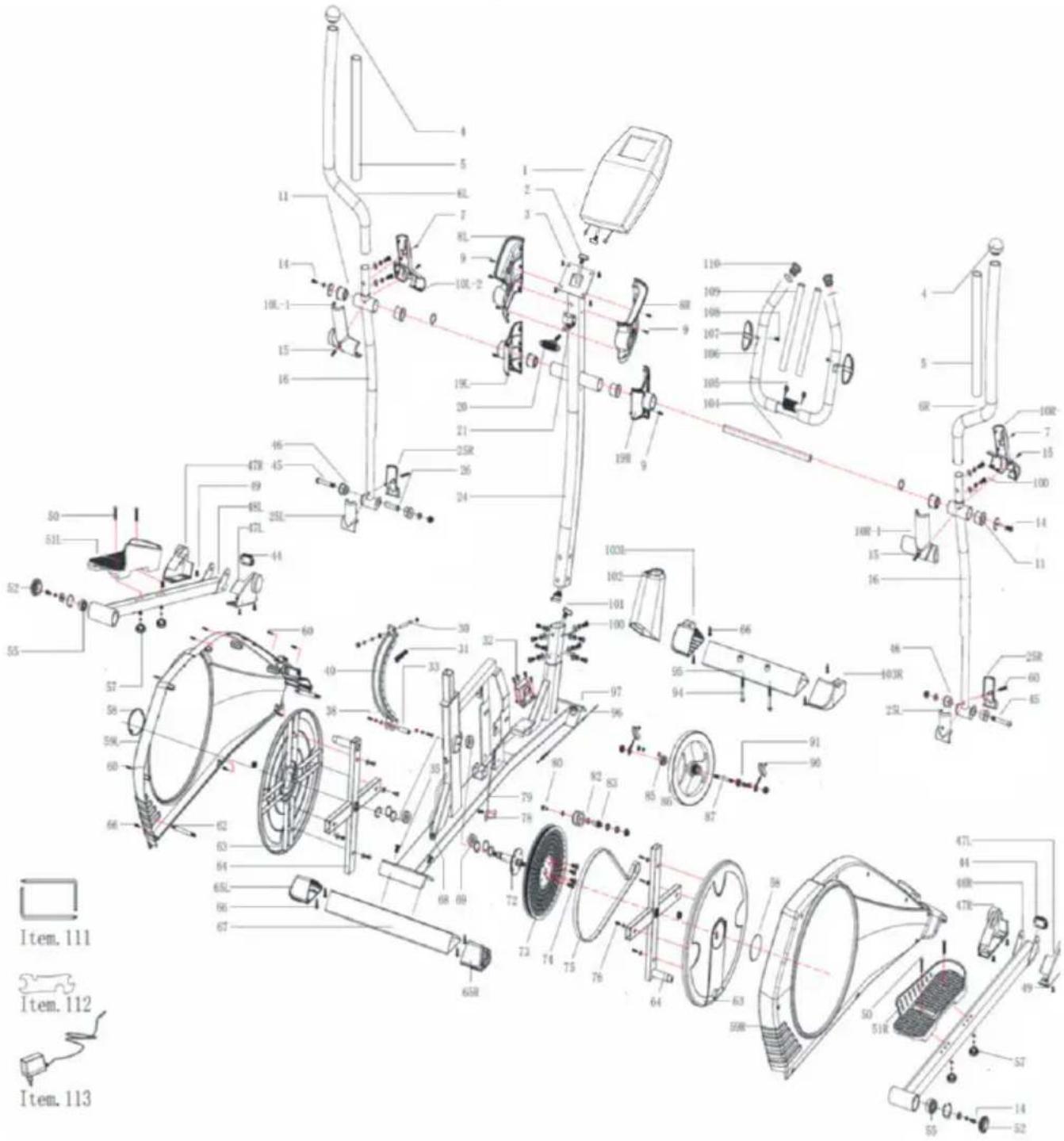

G2362i

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld: G2334006 1

NO.	English Description Descripción en español Code
1	Computer M6 BT4.0	Monitor M6 BT4.0 0190468
2	Upper computer cable 1100MM	Cable superior 0190156
4	End cap D50xD32MM	Tapon G2334006
10L-1	Front cover for left handlebar	Cubierta frontal monitor L G2362E010L-1
10L-2	Back cover for left handlebar	Cubierta trasera monitor L G2362E010L-2
10R-1	Front cover for right handlebar	Cubierta frontal monitor R G2362E010R-1
10R-2	Back cover for right handlebar	Cubierta trasera monitor R G2362E010R-2
11	Bushing D38xD34xD19x2.5Tx26MM	Casquillo G2336004
19L	Left cover for handlebar	Cubierta de manillar izquierda	G2362E019L
19R	Right cover for handlebar	Cubierta de manillar iderecha	G2362E019R
20	T shape knob	Pomo con forma de T G2362E020
25L	Front coverfor low handlebar	Cubierta frontal inferior L	G2362025L
25R	Back cover for low handlebar	Cubierta trasera inferior R G2362025R
31	Spring	Muelle	G2382050
32	Motor	Motor MD2	0190154
44	End cap for Foot support bar	Tapon G2336024
46	Bushing D32xD28.4xD14x3Tx18MM	Casquillo G2336018
47L	Left cover for Foot bar	Cubierta pies izquierda	G2336N021L
47R	Right cover for Foot bar	Cubierta pies derecha	G2336N021R
51L	Footplate left	Reposapie izquierdo	G2339FD018L
51R	Footplate right	Reposapie derecho	G2339FD018R
52	End cap	Tapon G2382038
55	Bearing 2203RS	Rodamiento	G2382041
57	Knob M6	Pomo M6 G2339FD024
58	End cap for round cover	Tapon G2362058
59L	Chain cover left	Cubierta de la cadena L G2362059L
59R	Chain cover right	Cubierta de la cadena R G2362059R
63	Round cover	Tapa redonda G2362063
64	Crank	Biela G2362E064
65L	Rear end cap left	Tapon L H9355085L
65R	Rear end cap right	Tapon R H9355085R
68	DC cable 850MM	Cable DC 850mm 0190160
69	Bearing 6004RS	Rodamiento G2382058
72	Pedal axle D20x130MM	Eje biela D20x130 G2362E072
73	Belt wheel	Polea G2362E073
75	Belt 460J6	Correa 460J8 G2362E075
79	Sensor cable 750MM	Reenvío 0190159
82	Idler wheel D37xD30x20.5MM	Rueda tensor G2362E082
85	Bearing 6300RS	Rodamiento 6300RS	G2362E085
90	Chain adjustable set M6x50MM	Set tensor volante M6x50	G2362E090
91	Bearing 6000RS	Rodamiento 6000RS	G2362E091
96	Tension cable	Cable tensión volante	G2362E096
101	Lower computer cable 550MM	Cable cuadro 0190158
102	Front plastic cover	Tapa inf. Mástil	G2362E102
103L	Front end cap left	Taco delantero izq	G2362E103L
103R	Front end cap right	Taco delantero drc	G2362E103R
104	Rotation rod D18.85*374MM	Varilla	G2362E104
107	Hand pulse pads	Handgrip	G2362E107
110	End cap for handbar D22MM	Tapon D22	G2362E110
113	Adaptor	Adaptador	0190174
304	Hardware pack	Blister tornillería	G2362304
G01	Handlebar set	Set manillar	G2362G01
G02	Flywheel set	Set volante	G2362G02
G03	Rear stabilizer set	Set caballete trasero	G2362G03
G04	Front stabilizer set	Set caballete delantero	G2362G04

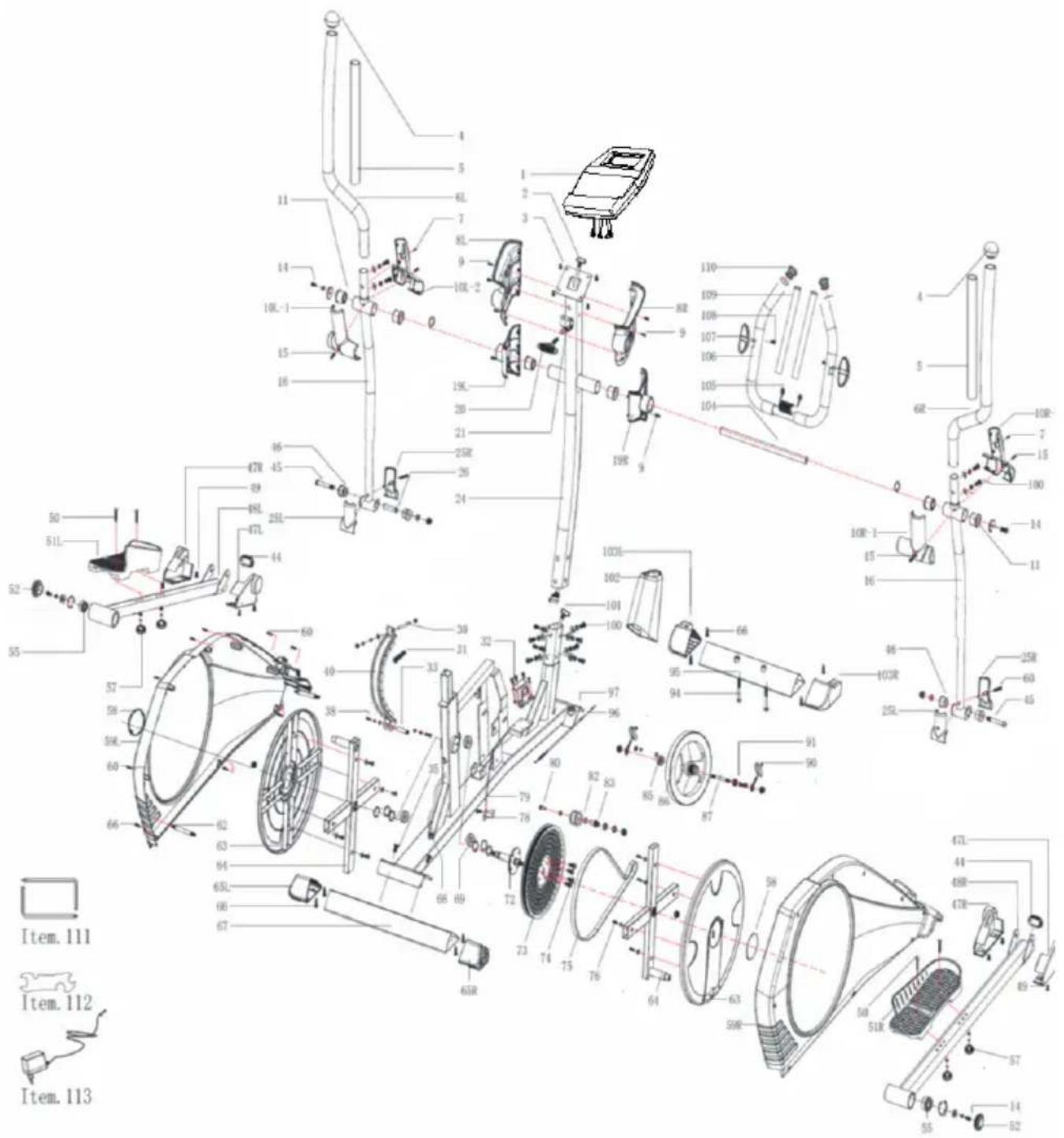

G2362TFT

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld: G2334006 1

NO.	English Description Descripción en español Code
1	Computer M10 TFT	Monitor M10 TFT 0190479
2	Upper computer cable 1100MM	Cable superior 0190156
4	End cap D50xD32MM	Tapon G2334006
10L-1	Front cover for left handlebar	Cubierta frontal monitor L G2362E010L-1
10L-2	Back cover for left handlebar	Cubierta trasera monitor L G2362E010L-2
10R-1	Front cover for right handlebar	Cubierta frontal monitor R G2362E010R-1
10R-2	Back cover for right handlebar	Cubierta trasera monitor R G2362E010R-2
11	Bushing D38xD34xD19x2.5Tx26MM	Casquillo G2336004
19L	Left cover for handlebar	Cubierta de manillar izquierda	G2362E019L
19R	Right cover for handlebar	Cubierta de manillar iderecha	G2362E019R
20	T shape knob	Pomo con forma de T G2362E020
25L	Front coverfor low handlebar	Cubierta frontal inferior L	G2362025L
25R	Back cover for low handlebar	Cubierta trasera inferior R G2362025R
31	Spring	Muelle	G2382050
32	Motor	Motor MD2	0190154
44	End cap for Foot support bar	Tapon G2336024
46	Bushing D32xD28.4xD14x3Tx18MM	Casquillo G2336018
47L	Left cover for Foot bar	Cubierta pies izquierda	G2336N021L
47R	Right cover for Foot bar	Cubierta pies derecha	G2336N021R
51L	Footplate left	Reposapie izquierdo	G2339FD018L
51R	Footplate right	Reposapie derecho	G2339FD018R
52	End cap	Tapon G2382038
55	Bearing 2203RS	Rodamiento	G2382041
57	Knob M6	Pomo M6 G2339FD024
58	End cap for round cover	Tapon G2362058
59L	Chain cover left	Cubierta de la cadena L G2362059L
59R	Chain cover right	Cubierta de la cadena R G2362059R
63	Round cover	Tapa redonda G2362063
64	Crank	Biela G2362E064
65L	Rear end cap left	Tapon L H9355085L
65R	Rear end cap right	Tapon R H9355085R
68	DC cable 850MM	Cable DC 850mm 0190160
69	Bearing 6004RS	Rodamiento G2382058
72	Pedal axle D20x130MM	Eje biela D20x130 G2362E072
73	Belt wheel	Polea G2362E073
75	Belt 460J6	Correa 460J8 G2362E075
79	Sensor cable 750MM	Reenvío 0190159
82	Idler wheel D37xD30x20.5MM	Rueda tensor G2362E082
85	Bearing 6300RS	Rodamiento 6300RS	G2362E085
90	Chain adjustable set M6x50MM	Set tensor volante M6x50	G2362E090
91	Bearing 6000RS	Rodamiento 6000RS	G2362E091
96	Tension cable	Cable tensión volante	G2362E096
101	Lower computer cable 550MM	Cable cuadro 0190158
102	Front plastic cover	Tapa inf. Mástil	G2362E102
103L	Front end cap left	Taco delantero izq	G2362E103L
103R	Front end cap right	Taco delantero drc	G2362E103R
104	Rotation rod D18.85*374MM	Varilla	G2362E104
107	Hand pulse pads	Handgrip	G2362E107
110	End cap for handbar D22MM	Tapon D22	G2362E110
113	Adaptor	Adaptador	0190174
304	Hardware pack	Blister tornillería	G2362304
G01	Handlebar set	Set manillar	G2362G01
G02	Flywheel set	Set volante	G2362G02
G03	Rear stabilizer set	Set caballete trasero	G2362G03
G04	Front stabilizer set	Set caballete delantero	G2362G04

CE

Español	Por medio de la presente Exercycle S.L. declara que este producto cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de las Directivas 2009/125/CE, 2011/65/CE, 2014/30/CE y 2014/35/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directives 2009/125/EC, 2011/65/EC, 2014/30/EC and 2014/35/EC.
Français	Par la présente Exercycle S.L déclare que cette appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2009/125/CE, 2011/65/CE, 2014/30/CE et 2014/35/CE.
Deutsch	Hiermit erklärt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2009/125/EG, 2011/65/EG, 2014/30/EG und 2014/35/EG befindet.
Português	Exercycle S.L. declara que este producto está conforme com os requisitos essenciais e outras disposições das Directivas 2009/125/CE, 2011/65/CE, 2014/30/CE e 2014/35/CE.
Italiano	Con la presente Exercycle S.L. dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite delle direttive 2009/125/CE, 2011/65/CE, 2014/30/CE e 2014/35/CE.
Nederlands	Hierbij verklaart Exercycle S.L. dat het produkt in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijnen 2009/125/EG, 2011/65/EG, 2014/30/EG en 2014/35/EG.

BH FITNESS SPAIN

EXERCYCLE,S.L.

(Manufacturer)

P.O.BOX 195

01080 VITORIA (SPAIN)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.bhfitness.com

POST-VENTA

Tel: [phone] /

902 170 258

Fax: [phone]

e-mail: [e-mail]

BH FITNESS PORTUGAL

MAQUINASPORT, APARELHOS

DE DESPORTO, S.A.
