MANUALE UTENTE Azzure TFT G2362TFT BH FITNESS

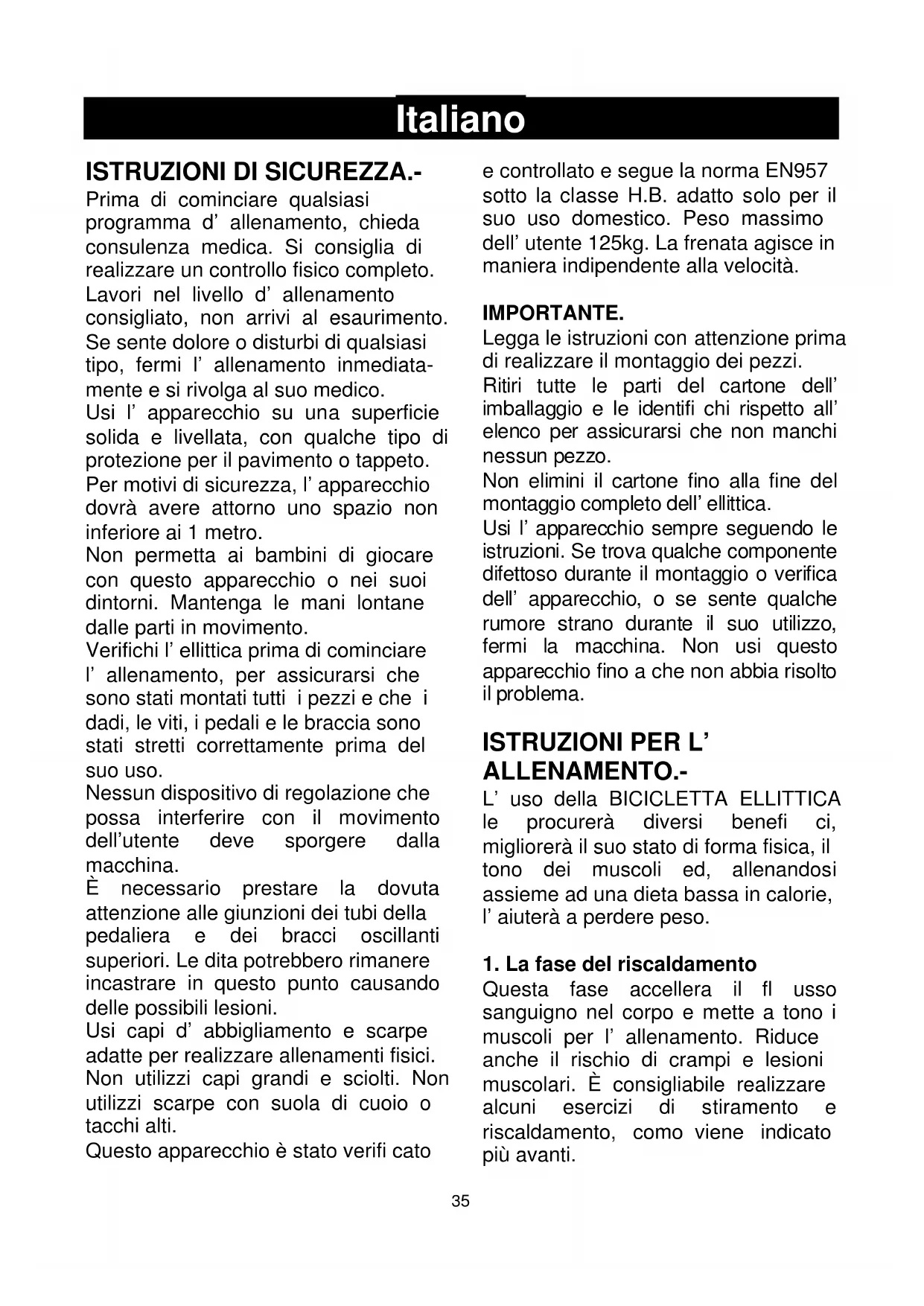

Prima di cominciare qualsiasi programma d’ allenamento, chieda consulenza medica. Si consiglia di realizzare un controllo fisico completo. Lavori nel livello d’ allenamento consigliato, non arrivi al esaurimento. Se sente dolore o disturbi di qualsiasi tipo, fermi l’ allenamento inmediata- mente e si rivolga al suo medico. Usi l’ apparecchio su una superficie solida e livellata, con qualche tipo di protezione per il pavimento o tappeto. Per motivi di sicurezza, l’ apparecchio dovrà avere attorno uno spazio non inferiore ai 1 metro. Non permetta ai bambini di giocare con questo apparecchio o nei suoi dintorni. Mantenga le mani lontane dalle parti in movimento. Verifichi l’ ellittica prima di cominciare l’ allenamento, per assicurarsi che sono stati montati tutti i pezzi e che i dadi, le viti, i pedali e le braccia sono stati stretti correttamente prima del suo uso. Nessun dispositivo di regolazione che possa interferire con il movimento dell’utente deve sporgere dalla macchina. È necessario prestare la dovuta attenzione alle giunzioni dei tubi della pedaliera e dei bracci oscillanti superiori. Le dita potrebbero rimanere incastrare in questo punto causando delle possibili lesioni. Usi capi d’ abbigliamento e scarpe adatte per realizzare allenamenti fisici. Non utilizzi capi grandi e sciolti. Non utilizzi scarpe con suola di cuoio o tacchi alti. Questo apparecchio è stato verifi cato e controllato e segue la norma EN957 sotto la classe H.B. adatto solo per il suo uso domestico. Peso massimo dell’ utente 125kg. La frenata agisce in maniera indipendente alla velocità. IMPORTANTE. Legga le istruzioni con attenzione prima di realizzare il montaggio dei pezzi. Ritiri tutte le parti del cartone dell’ imballaggio e le identifi chi rispetto all’ elenco per assicurarsi che non manchi nessun pezzo. Non elimini il cartone fino alla fine del montaggio completo dell’ ellittica. Usi l’ apparecchio sempre seguendo le istruzioni. Se trova qualche componente difettoso durante il montaggio o verifica dell’ apparecchio, o se sente qualche rumore strano durante il suo utilizzo, fermi la macchina. Non usi questo apparecchio fino a che non abbia risolto il problema.

ALLENAMENTO.- L’ uso della BICICLETTA ELLITTICA le procurerà diversi benefi ci, migliorerà il suo stato di forma fisica, il tono dei muscoli ed, allenandosi assieme ad una dieta bassa in calorie, l’ aiuterà a perdere peso.

1. La fase del riscaldamento

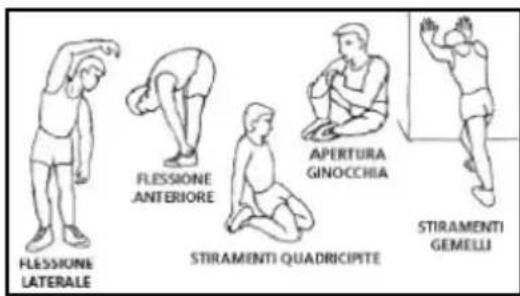

Questa fase accellera il fl usso sanguigno nel corpo e mette a tono i muscoli per l’ allenamento. Riduce anche il rischio di crampi e lesioni muscolari. È consigliabile realizzare alcuni esercizi di stiramento e riscaldamento, como viene indicato più avanti.36

Realizzi ogni stiramento più o meno durante 30 secondi, non sforzi i muscoli. Se sente dolore, si FERMI.

2. La fase dell’ allenamento

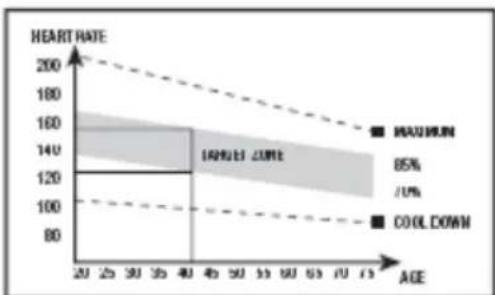

In questa fase si realizza lo sforzo più importante. Dopo l’ allenamento regolare, i muscoli delle gambe aumenteranno la sua fl essibilità. È molto importante mantenere un ritmo constante. Il ritmo dell’ allenamento sarà alto a suffi cienza per fare in modo che aumentino le pulsazioni fino alla zona obiettivo che si mostra nel seguente grafico.

Questa fase dovrebbe durare un minimo di 12 minuti anche se alla maggior parte delle gente si consiglia di cominciare con periodi di 10-15 minuti.

3. La fase di rilassamento.

Questa fase permette il rilassamento del sistema cardiovascolare e musco- lare. Si tratta di una ripetizionedella fase di riscaldamento, per esempio, riducendo il ritmo e continuando più o meno durante 5 minuti. Ripeta l’ allenamento di stiramento e ricordi di non sforzare troppo i muscoli. Con il passare dei giorni, avrà bisogno di un allenamento più prolungato e di maggior intensità. È consigliabile allenarsi un minimo di tre giorni a set- timana, in giorni alterni. Tonificazione muscolare Per tonificare i muscoli durante l’ allenamento dovrà scegliere una resistenza alta. Questo signifi ca una tensione maggiore sulla muscolatura delle gambe e forse dovrà ridurre il tempo dell’ allenamento. Se desidera anche migliorare il suo stato di forma fisica dovrà cambiare il suo programma d’ allenamento. Realizzi il programma di riscaldamento e rilassamento abituali, peró quando sia vicina alla fine della fase d’ allenamento, aumenti la resistenza per sottomettere le sue gambe ad uno sforzo maggiore. Dovrà ridurre la velocità per mantenere il ritmo cardiaco nella zona obiettivo. Perdita di peso In questo caso, il fattore importante è lo sforzo realizzato. Quanto più intenso e più prolungato è il programma d’ allenamento, maggiore sarà la quantità di calorie bruciate. In effetti, il lavoro è lo stesso di quello realizzato per migliorare la condizione fisica, però l’ obiettivo è diverso. INDICAZIONI GENERALI.- Legga con attenzione le istruzioni di questo manuale. Questo le fornisce indicazioni importanti sul montaggio, sicurezza ed utilizzo della macchina. 1 Questo apparecchio è stato disegnare per il suo utilizzo in casa. Il peso dell’ utente non debe andre oltre i 125kg. 2 Mantenga le mani lontane dalle parti mobili dell’apparecchio.37

3 I genitori ed altre persone responsabili dei bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotte che possono risultare pericolose. Questo apparecchio non si deve utilizzare in nessun caso come un giocattolo. 4 È responsabilità del propietario l’ assicurarsi che tutti gli utenti della macchina siano adatti ed informati su tutte le precauzioni necessarie da prendere. 5 Il suo apparecchio solo può essere utilizzato da una persona allo stesso tempo. 6 Usi capi d’ abbigliamento e scarpe adatti. Si allacci i cordoni correttamente.

1. ISTRUZIONI DI MONTAGGIO.-

Togliere l’unità dalla cassa e verificare che ci siano tutti i pezzi. Si raccomanda l’aiuto di una seconda persona per la realizzazione di questo montaggio. (97) Corpo principale (24) Tubo remo (106) Tubo manubrio (95) Tubo cavalletto anteriore con ruote. (67) Tubo cavalletto posteriore con tasselli regolabili. (51L) Appoggipiede Sinistro. (51R) Appoggipiede Destro. (48L) Pedale piede sinistro. (48R) Pedale piede destro. (16L) Braccio superiore sinistro. (16R) Braccio superiore destro (1) Monitor. (47R) Coperchio decorativo inferiore, destro (R) delle cerniere dei bastoni. (47L) Coperchio decorativo inferiore, sinistro (L) delle cerniere dei bastoni. (52) Coperchio posteriore abbellente piede sinistro. (52) Coperchio posteriore abbellente piede destro. (106) Coperchio decorativo inferiore del remo. (8L) Coperchio decorativo del remo L. (8R) Coperchio decorativo del remo R. (113) Trasformatore.

2. COLLOCAZIONE DEI TUBI

DEL CAVALLETTO.- Avvicinare il tubo del cavalletto anteriore con ruote (95) al corpo centrale (97), regolando le ruote in avanti rispetto all’unità, Fig.1, inserire le viti (94) e stringere fortemente. Prendere il tubo del cavalletto posteriore (67) con dei tasselli di regolazione Fig.4 ed inserire le viti (35) e stringere fortemente.

Prendere il tubo remo (102) ed introdurre la carenatura decorativa inferiore del remo (24) in direzione della freccia Fig.2.

4. MONTAGGIO DEL TUBO

REMO.- Una volta che si è inserito nel tubo remo il coperchio decorativo. Allentare la parte inferiore del tubo remo (24) le viti (100), con le rondelle (98) e (99). Avvicinare il tubo remo (24) verso il tubo uscente del corpo principale (97) Fig.2. Unisca il connettore (2) che fuoriesce dal tubo remo (24), con il connettore (101) che fuoriesce dal tubo del corpo centrale (24), Fig.2. Introduca il tubo remo (24) nella parte che fuoriesce dal tubo centrale (97), nella direzione della freccia, Fig.2, facendo attenzione a non agganciare i cavi.38

Abbassare il coperchio decorativo (102) del tubo remo (24) fino al tubo base del corpo 2 (97), Fig.2.

5. MONTAGGIO DEI BRACCI.-

Introdurre l’asse giro dei bracci (104) per i terminali del tubo trasversale del tubo remo (24), Fig.3 e lasciatelo centrato. Inserire le rondelle separatrici (17) montandole secondo quanto indica la Fig.3, introdurre il braccio sinistro (16L) (segnato con la lettera L) nell’asse del giro braccia (104) Fig.3, in seguito montare il braccio destro (16R) (segnato con la lettera R) nell’altro estremo dell’asse del giro braccia, collocare negli estremi dell’asse le vini con rondelle (14) e le rondelle piane (12-13) e con l’ausilio delle due chiavi a tubo conbinate (A) stringere fino in fondo.

6. MONTAGGIO DEI PIEDI.-

Prenda il pedale destro (48R), Fig.4 (marchiato con la lettera R) e lo introduca nell’ asse della parte sinistra della macchina. A continuazione prenda la rondella (13-

53) e la vite (14) ed avviti con forza.

Collochi il coperchio posteriore abbellente del piede destro (52), Fig.4. Prenda il pedale sinistro (48L) Fig.4 (marchiato con la lettera L) e lo introduca nell’ asse della parte sinistra della macchina. A continuazione prenda la rondella (13-

53) e el vite (14) ed avviti con forza.

PIEDI.- Prendere il piede destro (48R) e collocarlo nella “U” della parte inferiore del braccio destro (16R), Fig.4. Inserire la vite (45) come indica la Fig.4 e prendere la rondella piana (27) ed il dado autobloccante (28) e stringere fino in fondo. Prendere il piede sinistro (48L) e realizzare lo stesso montaggio che si è realizzato per il montaggio del piede destro.

Successivamente collocare i coperchi decorativi (47L) e (47R) dei piedi con la parte inferire dei bastoni, sul lato destro Fig.4. Avvitare tra loro, con le viti (49). In seguito effettuare la stessa operazione con gli altri coperchi (47L) e (47R) sul lato sinistro.

POGGIAPIEDI.- In seguito allentare le viti (50) le rondelle piatte (39-56) e le dado (57), regolare il poggiapiede destro (51R, segnato con la lettera R) sul piede destro (48R) dell’unità, Fig.5, (la posizione sinistra e destra dell’unità è sempre in posizione pronta per eseguire un esercizio) prendere le dado (57), le rondelle (39-56) ed le viti (50), svitati precedentemente e stringere fortemente. Successivamente regolare il poggia- piede sinistro (51L segnato con la lettera L) sul piede sinistro (48L), inserire le dado (57) le rondelle (39-

SUPERIORI.- Prendere il braccio superiore sinistro (6L) (segnato con la lettera L). Introdurre il braccio nella linguetta del braccio inferiore sinistro (16L) facendo coincidere le lettere (L), Fig.6, collocare le viti (100) le dadi ciechi (13-99) e stringere. In seguito realizzare lo stesso tipo di montaggio con il braccio superiore destro (6R).

MANUBRIO.- In- troduca il cavo (105) del hand-grip nel foro come mostra la Fig.7 e lo faccia uscire dalla parte superiore del tubo di supporto delle braccia (24) come mostra la Fig.7. Prendere il manubrio (106), allentare le viti (20), posizionare gli estremi del manubrio nella lamiera della parte superiore del tubo remo (24) Fig.7. Avvitare le viti (20) allentate precedentemente.

MONITOR ELETTRONICO.- MONTAGGIO CAVO DI RINVIO. Prendere il cavo (2) che fuoriesce dalla parte superiore del tubo di remo (24) Fig.8 e inserirlo al connettore dell’elettronico (1), come indica la Fig.8.

MONTAGGIO CAVO HAND-GRIP

(SENSORI PER IL POLSO). Prendere i connettori (105) dell’Hand- Grip che fuoriesce dalla parte superiore del tubo remo (24) e inserirlo ai connettori situati nella parte posteriore del monitor (1), come indica la Fig.8.

Allentare le viti (3) Fig.15 della parte posteriore del monitor. Successivamente collocare il monitor in direzione delle frecce sulla lamiera del tubo remo (24) Fig.8. Mettere le viti (3) allentate precedentemente.

COPERCHI CENTRALI.- Prendere il coperchio decorativo del remo L (8L) ed il coperchio decorativo del remo R (8R), posizionarli nel tubo remo (24) Fig.8 ed in seguito avvitarli con le viti (9).

BRACCIA.- Prendere i coperchi (10R) segnati all’interno con la lettera (R) e posizionarli all’estremo dell’asse con le braccia nel lato destro, secondo quanto indica la Fig.9, in seguito avvitarli con le viti e (7-15). Eseguire lo stesso montaggio all’altro lato dell’asse con i coperchi (10L) segnati all’interno con la lettera (L). ATTENZIONE: È molto importante stringere nuovamente tutte le viti che sono state utilizzate nel montaggio della macchina, dopo circa una settimana di uso della macchina, facendo ciò eviteremo dei strani rumori e possibili guasti. LIVELLAZIONE.- Una volta collocato il suo apparecchio nel luogo definitivo per la realizzazione del suo allenamento, verifichiche il suo assestamento sul suolo e la sua livellazione siano corretti.40

Questo si otterrà avvitando più o meno i piedi regolabili (67A) come mostra la Fig.10. SPOSTAMENTO ED IMMAGAZZINAGGIO.- L’ apparecchio è munito di ruote (95W) che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio, le faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto, alzando leggeramente dalla parte anteriore e spingendo, come mostra la Fig.11. Conservi il suo apparecchio in un luogo secco con le minori variazioni di temperatura possibili.

COLLEGAMENTO ALLA RETE ELETTRICA.- Introduca la spina d’ aggancio (m) del trasformatore (113) nel punto di collegamento (k), del corpo centrale (97), (parte posteriore inferiore) e colleghi il trasformatore di corrente alla rete elettrica da 220 V, Fig.12.

SENZA AVVERTIMENTO PREVIO. Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale).41
