GEBRUIKSAANWIJZING WPC 100 RO Kärcher

Chairman of the Board of ManagementDirector Regulatory Affairs & Certification 24 IT- 5 Materiale di consumo Denominazione Descrizione Codice N° Filtro fine Primo livello filtrante per la ritenuta dello sporco grossolano 6.640-765.0 Filtro a carboni attivi (granulato) Secondo livello filtrante per la separazione preliminare di sostanze dannose 6.640-766.0 Filtro a carboni attivi (blocco) Terzo livello filtrante per la separazione di sostanze dannose 6.640-767.0 Filtro a membrana (osmosi inversa) Quarto livello filtrante per la desalinizzazione 6.640-783.0 Filtro a carboni attivi superiore Quinto livello filtrante per assicurare il gusto neutro dopo l'osmosi inversa 6.640-769.0 Intervallo di cambio filtro Filtro fine 3 - 6 Mensile o secondo necessità (vedi capitolo: "Guida alla risoluzione dei guasti") Filtro a carboni attivi (granulato) 6 - 12 Filtro a carboni attivi (blocco) 6 - 12 Filtro a membrana (osmosi inversa) 18 - 24 Filtro a carbone attivo 6 - 12 Guida alla risoluzione dei guasti Guasto Possibile causa Rimedio Nessuna emissione di acqua Spina di rete non inserita nella presa elettrica. Inserire la spina di alimentazione. Nessuna alimentazione di acqua Assicurare l'alimentazione di acqua Pressostato del dispositivo guasto Contattare il servizio di assistenza clienti. Guasto della valvola elettromagnetica. Contattare il servizio di assistenza clienti. Ridotta emissione di acqua La pompa non si accende Controllare la pompa. Valvola di by-pass aperta Chiudere la valvola di by-pass. Filtro fine otturato. Sostituire il filtro fine. Filtro a membrana (osmosi inversa) otturato. Sostituire il filtro a membrana (osmosi inver- sa). La pompa non si arresta Pressostato sull'uscita dispositivo guasto. Contattare il servizio di assistenza clienti. La pompa non si accende. Pressostato sull'uscita dispositivo guasto. Contattare il servizio di assistenza clienti. Filtro fine otturato. Sostituire il filtro fine. Ingresso pressostato difettoso. Contattare il servizio di assistenza clienti. Nessuna alimentazione di acqua Controllare l’alimentazione dell'acqua. Spina di rete non inserita nella presa elettrica. Inserire la spina di alimentazione. Pompa difettosa. Contattare il servizio di assistenza clienti. Uscita acqua dall'alloggiamento filtro Alloggiamento filtro non serrato. Serrare l'alloggiamento filtro. Guarnizione ad anello alloggiamento filtro spostata o di- fettosa Controllare la guarnizione ad anello, inserirla correttamente e sostituirla in caso di danni. L'acqua fuoriesce solo dalla tubazione dell'acqua di scarico. Valvola di by-pass aperta Chiudere la valvola di by-pass. Filtro a membrana (osmosi inversa) otturato. Sostituire il filtro a membrana (osmosi inver- sa). Pompa difettosa. Gusto forte dell'acqua potabile Filtro ai carboni attivi superiore usurato. Sostituire il filtro a carboni attivi superiore. La pompa si interrompe e riprende dopo poco. Difetto di tenuta/fuoriuscita di acqua/perdita di pressione nell’apparecchio o nel sistema di condotte successivo. Serrare a fondo l’alloggiamento filtro. Chiudere completamente il rubinetto dell’ac- qua. Ricercare la causa della perdita ed eliminarla. Valvola di non ritorno nell’apparecchio difettosa Contattare il servizio di assistenza clienti. 25IT- 6 Dati tecnici WPC 100 RO Tensione d’esercizio V/~/Hz 110...240/1/50-60 Potenza W80 Sicurezza minima della rete A6 Pressione di mandata dell'acqua MPa (bar) 0,1...0,3 (1...3) Temperatura della mandata d'acqua °C 5...45 Potenza filtro l/h 70 Potenza filtro (max.) l/h 100 Temperatura ambiente °C 5...45 Larghezza mm 372 Profondità mm 240 Altezza mm 530 Peso (vuoto) kg 13,45 Peso, pronto per l'uso (riempito di acqua e con accessori) kg 17,86 Pressione acusti durante il funzionamento normale dB(A) < 60 Materiali / Omologazioni In conformità alle regole generalmente riconosciute della tecnica, tutti i componenti di conduzione dell’acqua sono adatti all’impiego per il contatto diretto con acqua potabile. Grado di ritenuta Il grado di ritenuta di sostanze chimiche dannose, agenti patogeni biologici e sporcizia può essere determinato in base alla seguente tabella (valori approssimativi). L'effettiva capacità di ritenuta dipende dal grado di sporcizia! Batteri Grado di ritenuta fino a 99,99% Cloro Grado di ritenuta fino a 100% Sali (sodio, potassio, calcio...) Grado di ritenuta fino a 90% Alluminio Grado di ritenuta fino a 98% Arsenico Grado di ritenuta fino a 88% Metalli pesanti (ad esempio: piombo) Grado di ritenuta fino a 99% Nitrato Grado di ritenuta fino a 50% Erbicidi (glifosato) Grado di ritenuta fino a 60% Residui di prodotti farmaceutici Grado di ritenuta fino a 99,9% Residui di ormoni Grado di ritenuta fino a 99,95% Coloranti Grado di ritenuta fino a 100% 26 IT- 1 Lees vóór het eerste gebruik van uw ap-paraat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsver- wondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernsti- ge en zelfs dodelijke lichaams- verwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot mate- riele schade kan leiden. GEVAAR Gevaar door elektrische schok! Voor werkzaamheden aan het apparaat altijd eerst de stekker uit het stopcontact halen. Wanneer de netkabel of net- stekker beschadigd is, moet deze door geschoold vakper- soneel worden vervangen. 몇 WAARSCHUWING Gezondheidsgevaar door on- vakkundig gerepareerd appa- raat Het apparaat mag enkel ge- repareerd worden door ge- schoold vakpersoneel. 몇 WAARSCHUWING Gezondheidsgevaar door het binnendringen van kiemen Geen bestaande, oude slang- leidingen gebruiken. De nieuwe slangleidingen ge- bruiken die bij het apparaat worden meegeleverd. Let bij het vervangen van de filterpatronen bijzonder op hygiëne en properheid. Draag bij de filtervervanging steriele wegwerphandschoe- nen. 몇 WAARSCHUWING Zorg ervoor dat de filters bij de filtervervanging niet omgewis- seld worden. Plaats de filters altijd aan de correcte filterpositie. Om de waterkwaliteit van het uitgegeven water te garanderen, mag alleen licht verontreinigd water of drinkwater uit onbekende of onzekere bron worden gebruikt. Het apparaat kan ook op het drinkwater-net van de openbare drinkwaterleverancier worden aangesloten om de kwaliteit van het drinkwater tot de waterkraan te garanderen. Indien voor de installatie van het apparaat aan het drinkwaternet moet worden gewerkt, moet dat ge-beuren door geschoold personeel dat in het bezit is van een autorisatie volgens de lokaal geldende wetten en voorschriften. Indien nodig moeten die werkzaamheden door de klant opgedragen wor- den. Ter bescherming tegen waterschade door een ge-sprongen watertoevoerslang bevelen wij de in-bouw aan van een afsluitinrichting en een aquastop (als optie verkrijgbaar) in de watertoe-voer. Reinig het apparaat niet met een waterstraal. Kunststofoppervlakken mogen niet gereinigd wor-den met alcoholhoudende, agressieve of schuren-de reinigingsmiddelen.Aanbevolen wordt de oppervlaktereiniger CA 30 R (6.295-686.0). Na de eerste inbedrijfstelling, filtervervanging en langdurige stilstand kan het water bij de afgifte tij-delijk melkachtig zijn. Dat is te wijten aan fijne luchtbellen en heeft geen invloed op de waterkwa-liteit.Aanwijzingen betreffende de inhoudsstoffen (REACH)Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACHIn ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk-plaats en neem uw aankoopbewijs mee. Er mogen alleen toebehoren en onderdelen ge-bruikt worden, die door KÄRCHER vrijgegeven zijn. Origineel toebehoren en originele onderdelen bieden de gerantie daarvoor, dat het apparaat vei-lig en storingsvrij gebruikt kan worden. Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.InhoudsopgaveInhoudsopgave NL 1Veiligheid NL 1Gevarenniveaus . . . . . . . . . . . . NL 1Veiligheidsaanwijzingen . . . . . . NL 1Algemene instructies NL 1Zorg voor het milieu NL 1Garantie NL 1Reserveonderdelen NL 1Doelmatig gebruik NL 2Soorten vervuiling . . . . . . . . . . . NL 2Functie NL 2Apparaat aansluiten NL 2Keuze van de montageplaats . . NL 2Wateraansluiting . . . . . . . . . . . . NL 2Snelbinders - basis . . . . . . . . . . NL 2Apparaat aansluiten . . . . . . . . . NL 2Aansluiting op de leiding voor onbe-handeld water . . . . . . . . . . . . . . NL 2Aansluiting op de leiding voor afval-water . . . . . . . . . . . . . . . . . . . . . NL 2Kraan voor schoon water monteren NL 3Ingebruikneming NL 3Eerste ingebruikneming . . . . . . NL 3Filter voorbereiden voor de inbedrijf- stelling. . . . . . . . . . . . . . . . . . . . NL 3 De drie onderste filters (voorfilters) spoelen . . . . . . . . . . . . . . . . . . . NL 3Membraanfilters spoelen (omkeeros-mose) . . . . . . . . . . . . . . . . . . . . NL 3Bediening NL 3Stillegging NL 3Inbedrijfstelling na stillegging NL 3Gebruik in een Kärcher WPD NL 3Montage in een Kärcher WPD-appa-raat . . . . . . . . . . . . . . . . . . . . . . NL 3Eerste inbedrijfstelling van een Kär-cher WPD-apparaat . . . . . . . . . NL 3Demontage WPC 100 RO uit een Kä-rcher WPD-apparaat. . . . . . . . . NL 3Water uit een Kärcher WPD-appa-raat halen . . . . . . . . . . . . . . . . . NL 4Onderhoud NL 4Onderhoudsinstructies . . . . . . . NL 4Onderhoudscontract . . . . . . . . . NL 4Filterinzetstukken vervangen . . NL 4Filterinzetstukken van de voorfilter-groep vervangen. . . . . . . . . . . . NL 4Filterinzetstukken membraanfilters (omkeerosmose) vervangen . . . NL 4Actiefkoolstoffilters vervangen . NL 4EU-conformiteitsverklaring NL 4Verbruiksmateriaal NL 5Intervallen voor filtervervanging NL 5Hulp bij storingen NL 5Technische gegevens NL 6Mate van tegenhouden NL 6 Veiligheid Gevarenniveaus Veiligheidsaanwijzingen Algemene instructiesZorg voor het milieuHet verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te ver-wijderen.Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kun-nen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zor-gen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afge-voerd.Oude apparaten bevatten waardevolle recycle-bare materialen die moeten worden hergebruikt. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten en batterijen en accu's op milieuvrien-delijke manier te verwijderen.GarantieReserveonderdelen 27NL- 2 Het apparaat dient om van onbehandeld water (afval- water) drinkwater te maken. Het onbehandelde water mag wel het volgende bevat- ten: –Bacteriën – Chloor – Zouten (bijvoorbeeld: natrium, kalium, calcium) – Aluminium –Arseen – Zware metalen (bijvoorbeeld: lood) – Nitraat – Herbiciden (glyfosaat) – Geneesmiddelresten – Hormoonresten – Kleurmiddelen De kwaliteit van het gecreëerde drinkwater is afhanke- lijk van de vervuilingsgraad van het onbehandelde wa- ter. Een voldoende hoge kwaliteit van het onbehandelde water moet gegarandeerd zijn! Drinkwater dat perfect in orde is, wordt alleen bereikt bij regelmatig onderhoud van alle filters die tot het appa- raat behoren. Voor de eerste inbedrijfstelling bevelen we een analyse van het onbehandelde water aan volgens de indicatieparameters in EU 98/83, bijlage 3. Een analyse van het onbehandelde water is niet absoluut noodzakelijk om het apparaat te mogen gebruiken. De drinkwaterkwaliteit is alleen gegarandeerd wan- neer het apparaat regelmatig onderhouden wordt. Het apparaat is bestemd voor aansluiting op de waterleiding. De betreffende nationale drinkwaterverordeningen moeten in acht worden genomen. Het apparaat is niet ontworpen als installatie voor de behandeling van afvalwater. Het apparaat is niet geschikt voor de ontzilting van zeewater. Dit apparaat is niet geschikt om door personen (in- clusief kinderen) met beperkte fysieke, sensori- sche of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehou- den te worden om er zeker van te zijn dat ze niet met het apparaat spelen. Plaats en gebruik het apparaat niet in industriële keukens. Het toestel moet in een vorstvrije ruimte worden geplaatst. Gebruik of plaats het apparaat niet in open lucht. Het apparaat kan bovendien worden gebruikt als voorfilter in een WPD-waterdispenser van Kärcher. Water dat uit dit apparaat wordt gewonnen, kan met inachtneming van deze gebruiksregels als drinkwa- ter worden beschouwd. Water stroomt van de wateringang door – Vliesfilter (verwijdert grote vuildeeltjes) – Actiefkoolstoffilter (granulaat) – Actiefkoolstoffilter (blok) – Membraanfilter (omkeerosmose) – Actiefkoolstoffilter (garandeert neutrale smaak) Het volledige filtersysteem moet regelmatig worden ver- vangen. Bij de eerste installatie en bij eventuele reparaties waarbij accessoires moeten worden vervangen, moet gegarandeerd worden dat uitsluitend de bij- geleverde onderdelen worden gebruikt. Bij deze onderdelen gaat het om componenten die door KÄ- RCHER zijn goedgekeurd voor de inbouw. Andere componenten mogen niet worden gebruikt. Stroomaansluiting en ingangsdruk water moeten overeenstemmen met de waarden in de Techni- sche gegevens. Naargelang plaatselijke voorschriften is montage van een toegelaten terugloopblokkeersysteem aanbevolen. Voot het opstellen van het toestel moet in het ge- bouw een vlakke ondergrond beschikbaar zijn. Het apparaat is geschikt voor wandmontage. Voor wandmontage de openingen in het frame ge- bruiken. Bevestigingsmateriaal voor wandmontage is niet in de leveringsomvang inbegrepen en moet naarge- lang de omstandigheden ter plekke worden aange- schaft. Bij wandmontage de wand op draagvermogen con- troleren. Netstekker en stopcontact moeten ook na de in- stallatie vrij toegankelijk zijn. 1 Montage onder tafel 2 Montage op tafel 3 Wandmontage Instructie Houd er bij het kiezen van een montageplaats rekening mee dat aansluitingen en afsluitventielen goed bereik- baar moeten blijven. Plan voldoende ruimte in voor het vervangen van de fil- ters. Slangleidingen moeten zonder knikken worden gelegd. Houdt u zich aan de voorschriften betreffende netschei- ding bij het aansluiten op het drinkwaternet. A Slang bevestigen B Slang losmaken Slang voor het plaatsen op de juiste lengte snijden. Instructie Slang recht afsnijden. Schuin afgesneden slangen ver- oorzaken lekkage! Instructie Voor het aansluiten de montageplaats bepalen en op basis daarvan de lengte van de slangleidingen bepalen. Let daarbij op voldoende slanglengte voor wanneer het apparaat (bijvoorbeeld bij het vervangen van filters) moet worden bewogen. Om de slangleidingen beter te onderscheiden, hebben ze een kleurencode en verschillende diameters. 1 T-stuk van leiding voor onbehandeld water 2 Leiding voor afvalwater (concentraat) 3 Uitgang voor schoon water (gefilterd water) 4 Kraan voor schoon water LET OP Gevaar voor waterschade. Bij alle installatiewerkzaam- heden moet op veilige verbindingen worden gelet en moet op lekkage worden gecontroleerd. In geval van twijfel moet een specialist worden geraadpleegd! 1 O-ring, afdichting aan de uitgang 2 Uitgang naar WPC 100 RO 3 Aansluiting afsluitkraan 4 Aansluiting leiding onbehandeld water Instructie In- en uitgangschroefdraad: 1/2“ Afsluitkraan in het aansluitstuk schroeven, afdicht- band gebruiken. T-stuk in de leiding voor onbehandeld water mon- teren. Aan de uitgang de O-ring en aan de ingang de af- dichtband gebruiken. Slang (wit) in het T-stuk plaatsen en bevestigen. Slang (wit) in de ingang voor onbehandeld water van het apparaat plaatsen en bevestigen. 1 Schroefverbinding voor leiding voor afvalwater (concentraat) 2 Buisklem uitgang afvalwater (voorkant) 3 Afdichtingsstuk (zelfklevend) 4 Boring (Ø 6 mm). 5 Leiding voor afvalwater naar riolering 6 Buisklem uitgang afvalwater (achterkant) Markeer de boorplaats en boor de gaten (Ø 6 mm). Instructie Slechts aan één zijde boren. Niet volledig door de buis boren! De buisklem kan als boorsjabloon worden ge- bruikt. Doelmatig gebruik Soorten vervuiling Functie Apparaat aansluiten Keuze van de montageplaats Wateraansluiting Snelbinders - basis Apparaat aansluiten Blauw Aftappunt voor schoon water van apparaat Ø 6,35 mm Wit Toevoerleiding van waterleiding Ø 9,5 mm Rood Leiding voor afvalwater (concentraat) Ø 6,35

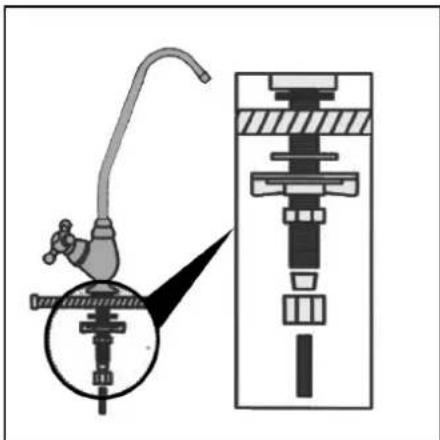

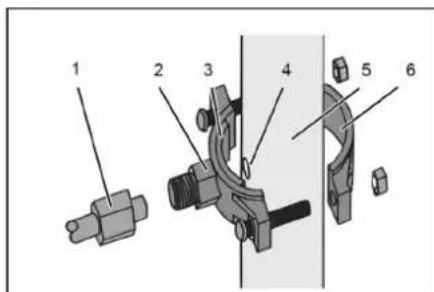

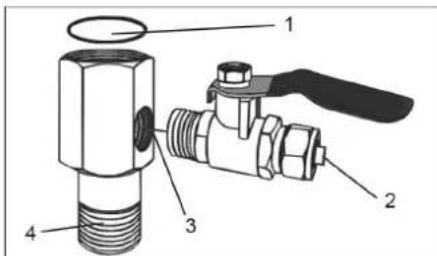

Aansluiting op de leiding voor onbehandeld water Aansluiting op de leiding voor afvalwater 28 NL- 3 Afdichtingsstuk in de buisklem kleven. Slang (rood) in de schroefverbinding steken. Buisklem zoals hierboven weergegeven bevesti- gen op de leiding voor afvalwater. Slang (rood) met de buisklem dichtschroeven. Slang (rood) in de uitgang voor afvalwater van het apparaat steken en bevestigen. Instructie De boring heeft een kleinere diameter dan de slang (rood). Deze stoot daardoor tegen de wanden van de buis voor afvalwater. De slang mag niet in de buis voor afvalwater steken. De afdichting wordt tot stand ge- bracht door het zelfklevende afdichtingsstuk. Instructie De kraan voor schoon water moet via een bekken met aansluiting op de riolering worden gemonteerd. Kraan voor schoon water monteren zoals weerge- geven. Diameter boring: 12 mm Let bij de montage op de juiste richting van de af- zonderlijke onderdelen. Slangleiding op de uitgang voor schoon water van het apparaat aansluiten. Slangleiding op de kraan voor schoon water aan- sluiten. Een andere mogelijkheid is om de kraan voor schoon water met de meegeleverde montagehoek rechtstreeks aan de wand te bevestigen. Voordat de eerste keer water wordt genomen voor con- sumptie, moet het systeem worden gevuld en gespoeld. 몇 WAARSCHUWING Gezondheidsgevaar door het binnendringen van kie- men Let bij het monteren en demonteren van de filterpatro- nen bijzonder op hygiëne en reinheid. Raak aansluitingen van de houders en de filter niet aan. Draag het inbouwen wegwerphandschoenen. Zorg ervoor dat de afdichtingen bij het monteren en de- monteren niet beschadigd raken. Het apparaat bestaat uit drie filtergroepen: 1 Bovenste actiefkoolstoffilter 2 Membraanfilter (omkeerosmose) 3 Onderste filtergroep (voorfilters) De drie filterbekers van de onderste filtergroep met de meegeleverde sleutel (zwart) loszetten. Filterbekers eraf schroeven. Filterinzetstukken uit de filterbekers nemen en de beschermende folie verwijderen. Filterbeker met filterinzetstuk eraan vastschroeven en met de hand vastdraaien. Toevoerslangen aan de membraanfilters verwijde- ren en aan de zijkant uit het apparaat in een ge- schikt reservoir stoppen. Het bovenste actiefkoolstoffilter verwijderen. Filterbehuizingen van de membraanfilters één voor één uit de houder nemen. Afsluitdeksel met de meegeleverde sleutel (wit) loszetten en afschroeven. Filterinzetstukken (membraanfilter) uit de verpak- king nemen en de beschermende folie verwijderen. Filterinzetstukken in de filterbehuizingen schuiven en tot de aanslag erin duwen. Afsluitdeksel erop schroeven en met de hand vast- draaien. Filterbehuizingen in de houders plaatsen. Toevoerslangen nog niet opnieuw aansluiten! Bovenste actiefkoolstoffilter terugplaatsen. Slangen (blauw en rood) voor gefilterd water en concentraat van afvalwater op de uitgangen van het apparaat aansluiten. Apparaat met de waterleiding verbinden. Zorg ervoor dat de beide toevoerslangen van de membraanfilters in een geschikt reservoir (min- stens 10 liter) uitmonden. Kraan voor schoon water openen. Het systeem wordt nu met water gevuld. Steek de netstekker in de contactdoos. Spoel het systeem minstens 5 minuten om lucht en eventuele productieoverblijfselen uit de voorfilters te verwijderen. Netstekker uittrekken. Kraan voor schoon water sluiten. Spoelwater uit het reservoir weggieten. Toevoerslangen uit het reservoir nemen en weer op de membraanfilters aansluiten. Bypassventiel openen. Slangen (rood en blauw) aansluiten. Kraan voor schoon water openen. Steek de netstekker in de contactdoos. Het systeem wordt nu met water gevuld. Eerst komt het water vooral uit de rode slang voor het concentraat van afvalwater. Dat is normaal. Spoel het systeem minstens 5 minuten om lucht en eventuele productieoverblijfselen uit de mem- braanfilters te verwijderen. Bypassventiel sluiten. Nu komt er water uit beide slangen (rood en blauw). Spoel het systeem nog 5 minuten langer. Kraan voor schoon water sluiten. Netstekker uittrekken. Het apparaat is nu bedrijfsklaar. Om gefilterd drinkwater te tappen, de kraan voor schoon water openen. Wanneer het toestel gedurende meer dan 4 dagen niet gebruikt wordt: Watertoevoer sluiten. Netstekker uittrekken. 몇 WAARSCHUWING Gezondheidsgevaar door verhoogde kiemconcentratie in het water Alle filterpatronen vervangen Apparaat spoelen. Bij Kärcher WPD-apparaten is de WPC 100 RO af fa- briek gemonteerd. Het apparaat kan niet worden gebruikt in een WPD100 met CO2-functie. De aansluiting en de inbedrijfstelling gebeuren door de klantenservice van Kärcher. Instructie Indien het nodig is om voor de installatie en inbedrijfstel- ling van het apparaat zijdelen te openen, mag dat uit- sluitend door een electricien gebeuren. De inbedrijfstelling vindt plaats met het WPD-apparaat. Nog voor de inbedrijfstelling in het WPD-apparaat, moet de WPC 100 zoals in het hoofdstuk "Eerste inbedrijfstel- ling" worden gespoeld en voorbereid. De eerste inbedrijfstelling van de WPD-drinkwaterdis- penser staat beschreven in de gebruiksaanwijzing van het apparaat. Instructie Een WPC 100 RO die af fabriek is gemonteerd, moet voordat de filters worden vervangen uit de WPD-voet worden gedemonteerd. Watertoevoer sluiten. Apparaat drukloos maken: Alle toetsen voor de verschillende soorten dranken één voor één kort indrukken tot de druk is afgebouwd. Vermijd dat het apparaat droogloopt. Apparaat met schakelaar aan/uit uitschakelen. Netstekkers (WPD en WPC) uittrekken. Klittenband openen. Kraan voor schoon water monteren Ingebruikneming Eerste ingebruikneming Filter voorbereiden voor de inbedrijfstelling De drie onderste filters (voorfilters) spoelen Membraanfilters spoelen (omkeerosmose) Bediening Stillegging Inbedrijfstelling na stillegging Gebruik in een Kärcher WPD Montage in een Kärcher WPD-apparaat Eerste inbedrijfstelling van een Kärcher WPD-apparaat Demontage WPC 100 RO uit een Kärcher WPD- apparaat 29NL- 4 Filtereenheid eruit nemen en voor het apparaat leggen. Filter vervangen, zie hoofdstuk "Onderhoud / Filte- rinzetstukken vervangen" Nadat het filter is vervangen, het apparaat in omge- keerde volgorde weer inbouwen. De bediening van de WPD-drinkwaterdispenser staat beschreven in de gebruiksaanwijzing van het apparaat. 몇 WAARSCHUWING Gevaren voor de gezondheid door een onvakkundig hersteld apparaat. Het apparaat mag alleen hersteld worden door geschoold vakpersoneel. Gebruik uitsluitend originele reserveonderdelen van de fabrikant of door hem aanbevolen onderdelen, zoals – Reserve- en slijtageonderdelen, – Accessoires, – Werkstoffen, – Reinigingsmiddelen. Voor alle werkzaamheden aan het toestel: Watertoevoer sluiten. Kraan voor schoon water openen om het apparaat drukloos te maken. Netstekker uittrekken. Om een betrouwbaar bedrijf van het apparaat te garan- deren, wordt aanbevolen om een onderhoudsovereen- komst af te sluiten. Gelieve u tot de bevoegde KÄR- CHER-klantendienst te wenden. De in het apparaat gemonteerde filters moeten regel- matig worden vervangen. Het interval is afhankelijk van het gebruik. Achteraan in deze handleiding vindt u een overzicht van de aanbevolen filterbedrijfsduur (vervan- gingsintervallen). 몇 WAARSCHUWING Gezondheidsgevaar door het binnendringen van kie- men Let bij het vervangen van de filterpatronen bijzonder op hygiëne en properheid. Raak aansluitingen van de houders en de filter niet aan. Draag bij de filtervervanging wegwerphandschoenen. Zorg ervoor dat de afdichtingen bij het monteren en de- monteren niet beschadigd raken. Instructie Verbruikte filters kunnen als huishoudelijke afval afge- voerd worden. 1 Fijn filter 2 Actiefkoolstoffilter (granulaat) 3 Actiefkoolstoffilter (blok) 4 Membraanfilter 1 (omkeerosmose) 5 Membraanfilter 2 (omkeerosmose) 6 Actiefkoolstoffilter LET OP Gevaar voor waterschade. De filterbekers zijn met wa- ter gevuld! Zet er een geschikt reservoir of opvangbak onder voordat u met de demontage begint. Filterbekers met de meegeleverde, zwarte sleutel afschroeven. Filters vervangen. Instructie Filters moeten in dezelfde positie ingebouwd en mogen niet onderling verwisseld worden! Zie afbeelding! Zorg er bij de montage voor dat de afdichtingen juist ge- plaatst zijn. Filterbekers met de meegeleverde, zwarte sleutel met de hand vastdraaien. LET OP Gevaar voor waterschade. De membraanfilterbehuizin- gen zijn met water gevuld! Zet er een geschikt reservoir of opvangbak onder voordat u met de demontage be- gint. Slangverbinding losmaken en slangen lostrekken. Bovenste actiefkoolstoffilters verwijderen. Membraanfilters uit de houders nemen. Afsluitdop met meegeleverde witte sleutel af- schroeven. Vastzittend membraaninzetstuk voorzichtig met gereedschap losmaken. Membraaninzetstuk voorzichtig met de hand uit de behuizing trekken. Nieuw membraaninzetstuk plaatsen. Afsluitdop erop schroeven. Membraanfilter op de houder steken. Slangverbindingen weer tot stand brengen. Instructie Het bovenste actiefkoolstoffilter aan het eind van de fil- terketen heeft geen filterhouder en kan alleen in zijn ge- heel worden vervangen. Slangverbinders losmaken en slangen lostrekken. Bovenste actiefkoolstoffilters verwijderen. Nieuw actiefkoolstoffilter plaatsen. Slangverbindingen weer tot stand brengen. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze ver- klaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aange- bracht. De ondergetekenden handelen in opdracht en met vol- macht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Water uit een Kärcher WPD-apparaat halen Onderhoud Onderhoudsinstructies Onderhoudscontract Filterinzetstukken vervangen Filterinzetstukken van de voorfiltergroep vervangen Filterinzetstukken membraanfilters (omkeerosmose) vervangen Actiefkoolstoffilters vervangen EU-conformiteitsverklaring Product: Waterbehandelingsinstallatie Type: 1.024-xxx Van toepassing zijnde EU-richtlijnen 2014/35/EU 2014/30/EU 2011/65/EU Toegepaste geharmoniseerde normen EN 60335–1 EN 62233: 2008 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581 Toegepaste verordeningen
