Soort product	Verwarmd ademcircuit met zuurstofaansluiting
Merk	ResMed
Model	ClimateLine MAX Oxy
Binnendiameter	19 mm
Lengte	1,9 m
Temperatuurbereik circuit	16 °C – 30 °C
Veiligheid uitschakeltemperatuur	≤ 41 °C
Aanbevolen maximumdruk	30 cm H₂O
Materiaal	Zacht plastic en elektrische componenten
Compatibiliteit met bevochtiger	H5i (uitsluitend)
Compatibiliteit met CPAP-apparaat	S9 (met H5i)
Functionaliteiten	Climate Control Auto en Handmatig, extra zuurstof
Wekelijks onderhoud	Reinigen met lauwwarm water en mild afwasmiddel, drogen uit de zon
Dagelijks onderhoud	Losmaken en ophangen op een schone, droge plaats
Veiligheid	Mechanische vergrendeling, thermische uitschakeling, lekwaarschuwingen
Garantie	Beperkt – raadpleeg de S9-informatiehandleiding

Veelgestelde vragen - ClimateLine MAX Oxy ResMed

Hoe installeer ik de ClimateLine MAX Oxy op de H5i?

Verwijder de rubberen dop aan de achterkant van de H5i, lijn het circuit uit met de connector (vergrendelingssymbool naar boven gericht), duw stevig aan en draai vervolgens met de klok mee totdat u het voelt vergrendelen.

Kan ik de ClimateLine MAX Oxy gebruiken zonder extra zuurstof?

Ja, maar u moet controleren of de dop van de zuurstofaansluiting stevig vastzit om lekken te voorkomen.

Hoe sluit ik extra zuurstof aan?

Verwijder de dop van de zuurstofaansluiting en sluit vervolgens de zuurstoftoevoer stevig aan. Raadpleeg de waarschuwingen in de S9-handleiding voordat u zuurstof toevoegt.

Wat is de functie Climate Control?

Het is een intelligent systeem dat automatisch de luchtvochtigheid en temperatuur aanpast voor optimaal comfort (luchttemperatuur van 16 tot 30 °C, relatieve luchtvochtigheid rond 80% in de Auto-modus).

Wat is het verschil tussen de Auto- en Handmatige modus?

In de Auto-modus stelt u alleen de temperatuur in, de luchtvochtigheid wordt automatisch aangepast om condensatie te voorkomen. In de Handmatige modus (indien geactiveerd door de clinicus) stelt u onafhankelijk de temperatuur (16-30 °C) en luchtvochtigheid (0-6) in, maar er is geen bescherming tegen condensatie.

Hoe reinig ik het ademcircuit?

Maak het los van de H5i en het masker, reinig het met lauwwarm water en een mild afwasmiddel, spoel het goed af en laat het drogen uit direct zonlicht. Niet in de wasmachine of vaatwasser wassen.

Wat zijn tekenen van slijtage of schade om te controleren?

Controleer op lekkages, scheuren of vervormingen. Als het circuit beschadigd is, niet meer gebruiken en vervangen.

Is de ClimateLine MAX Oxy compatibel met alle ResMed-maskers?

Het wordt aangesloten op het vrije uiteinde van het circuit, dus het is compatibel met de meeste ResMed-maskers met een standaard 22 mm connector. Raadpleeg de handleiding van het masker.

Wat te doen bij condensatie in het circuit?

Verhoog de luchttemperatuur of verlaag de luchtvochtigheidsinstelling in de Handmatige modus. In de Auto-modus wordt condensatie normaal gesproken automatisch voorkomen.

Waar vind ik de garantie en reserveonderdelen?

De beperkte garantie staat in de S9-informatiehandleiding. Voor reserveonderdelen kunt u contact opnemen met uw ResMed-dealer of de klantenservice.

GEBRUIKSAANWIJZING ClimateLine MAX Oxy ResMed

Dank u voor uw keuze van de ClimateLine, ClimateLine ^MAX of ClimateLine ^MAX Oxy (hierna ClimateLine) luchtslang. De ClimateLine is een verwarmde luchtslang die de gewenste temperatuur levert aan het masker en het gebruik van Climate Control mogelijk maakt. Climate Control houdt de vochtigheid op een comfortabel niveau. Lees alle gebruiksaanwijzingen door alvorens het apparaat in gebruik te nemen.

NB De ClimateLine is alleen bedoeld voor gebruik met de H5i. Maak als u de S9 gebruikt zonder de H5i gebruik van uw SlimLine of standaardluchtslang.

Opstelling

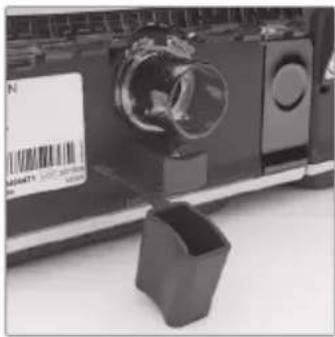

1. Verwijder de rubber afsluiting van de achterzijde van de H5i.
2. Houd de ClimateLine voor de ClimateLine-aansluitpoort met het vergrendelingssymbool naar boven. Druk de ClimateLine stevig in de luchtuitlaat.
3. Draai de ClimateLine met de klok mee totdat deze op zijn plaats klikt.
4. Sluit het gemonteerde maskersysteem aan op het losse eind van de ClimateLine luchtslang. Raadpleeg uw S9 Welkomgids voor algemene informatie over de opstelling.

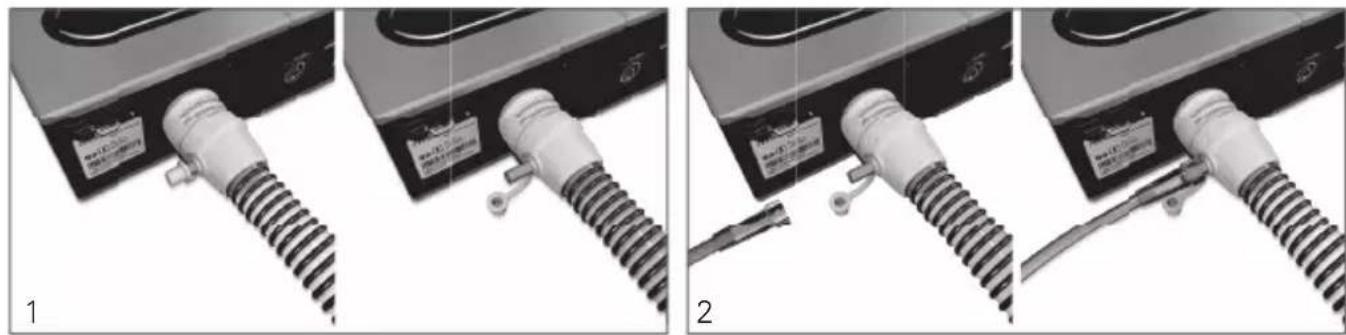

Bij gebruik van de ClimateLine ^MAX Oxy met extra zuurstof dient u naast de hierboven beschreven stappen de volgende stappen uit te voeren:

1. Verwijder de dop van de zuurstofconnector.
2. Sluit de slang voor de zuurstoftoevoer op de zuurstofconnector aan. Zorg dat de slang stevig is bevestigd.

• Maak u vertrouwd met de specifieke waarschuwingen betreffende het gebruik van extra zuurstof alvorens zuurstof toe te voegen. Deze waarschuwingen zijn te vinden aan het einde van uw S9 Informatiegids.
• Bij gebruik van de ClimateLine ^M X Oxy zonder extra zuurstof moet u zorgen dat de dop van de zuurstofconnector stevig is bevestigd.

Climate Control

Climate Control is een intelligent systeem dat bij de H5i en de ClimateLine tijdens therapie de temperatuur en de vochtigheid op constante comfortabele niveaus houdt. Hierdoor worden automatisch de temperatuur en de relatieve vochtigheid tijdens de slaap op constant niveau gehouden om zo een droge neus of mond te voorkomen.

Modussen Climate Control

De aanbevolen (standaard-) instelling voor Climate Control is de auto-modus. In auto-modus heeft u de mogelijkheid om de temperatuur van de lucht naar wens aan te passen (16-30°C). Op basis van de door u geselecteerde luchttemperatuur past Climate Control de uitvoer van de bevochtiger automatisch aan om een constant, comfortabel vochtigheidsniveau van 80% relatieve vochtigheid te handhaven en beschermt tegelijkertijd tegen condensvorming. In de auto-modus is de standaardtemperatuur van de lucht op 27°C ingesteld.

Climate Control Handmatig

Climate Control kan ook op handmatig ingesteld worden, indien deze optie door de arts ingeschakeld is. In de handmatige modus kunnen de temperatuur en vochtigheid van de lucht onafhankelijk van elkaar ingesteld worden. Dit biedt u meer flexibiliteit, maar geen bescherming tegen de condensvorming waar u in de auto-modus wel van verzekerd bent. In deze modus kunnen de temperatuur van de lucht (16-30°C) en vochtigheid (0-6)

onafhankelijk van elkaar ingesteld worden. Als er condensvorming optreedt, verhoog dan de temperatuur van de lucht of verlaag de instelling voor de vochtigheid.

Reiniging en onderhoud

U dient de in dit hoofdstuk beschreven onderhouds- en reinigingswerkzaamheden regelmatig uit te voeren.

Dagelijks

Koppel de luchtslang los en hang de slang zolang deze niet wordt gebruikt op een schone en droge plek.

NB

• Hang de luchtslang niet rechtstreeks in de zon, omdat de slang hierdoor na verloop van tijd kan verharden en uiteindelijk barsten.
  • Reinig de luchtslang niet in een wasmachine of vaatwasser.

Wekelijks

1. Haal de luchtslang van de H5i en het masker.
2. Was de luchtslang in warm water met een mild reinigingsmiddel.
3. Grondig uitspoelen, ophangen en laten drogen, niet in direct zonlicht.
4. Maak de luchtslang voor het volgende gebruik opnieuw aan de luchtuitgang en het masker vast.

Technische specificaties

	ClimateLine	ClimateLine^MAX / ClimateLine^MAX Oxy
Maximaal aanbevolen druk 25 cm H	_2O 30 cm H	_2O
Binnendiameter 15 mm 19 mm
Lengte 2.0 m 1.9 m
Temperatuurbereik ClimateLine 16°C–30°C 16°C–30°C
Temperatuuruitschakeling ClimateLine ≤ 41°C ≤ 41°C
Materiaal Flexibele kunststofonderdelen en elektrische onderdelen
Elektromagnetische compatibiliteit Raadpleeg de S9 Informatiegids

Raadpleeg uw S9 Informatiegids.

WAARSCHUWINGEN

• Lees alle aanwijzingen door alvorens het apparaat in gebruik te nemen.
- In de VS wordt door de federale wetgeving de verkoop van dit apparaat beperkt tot verkoop door, of op voorschrift van een arts.
- De luchtslang niet meer gebruiken wanneer deze door beschadiging gaat lekken.
- De ClimateLine is alleen bedoeld voor gebruik met de H5i.
