Produkttyp	Beheizter Atemschlauch mit Sauerstoffanschluss
Marke	ResMed
Modell	ClimateLine MAX Oxy
Innendurchmesser	19 mm
Länge	1,9 m
Temperaturbereich des Schlauchs	16 °C – 30 °C
Sicherheitsabschalttemperatur	≤ 41 °C
Maximaler empfohlener Druck	30 cm H₂O
Material	Weichplastik und elektrische Komponenten
Kompatibilität mit dem Befeuchter	H5i (ausschließlich)
Kompatibilität mit dem CPAP-Gerät	S9 (mit H5i)
Funktionen	Climate Control Auto und Manuell, zusätzlicher Sauerstoff
Wöchentliche Pflege	Reinigung mit warmem Wasser und mildem Reinigungsmittel, Trocknen im Schatten
Tägliche Pflege	Lösen und an einem sauberen, trockenen Ort aufhängen
Sicherheit	Mechanische Verriegelung, thermische Abschaltung, Leckwarnungen
Garantie	Eingeschränkt – siehe S9 Informationshandbuch

Häufig gestellte Fragen - ClimateLine MAX Oxy ResMed

Wie installiere ich den ClimateLine MAX Oxy am H5i?

Entfernen Sie die Gummikappe an der Rückseite des H5i, richten Sie den Schlauch am Anschluss aus (Verriegelungssymbol nach oben), drücken Sie fest hinein und drehen Sie ihn dann im Uhrzeigersinn bis zur Verriegelung.

Kann ich den ClimateLine MAX Oxy ohne zusätzlichen Sauerstoff verwenden?

Ja, aber Sie müssen sicherstellen, dass der Stopfen des Sauerstoffanschlusses fest sitzt, um Lecks zu vermeiden.

Wie schließe ich den zusätzlichen Sauerstoff an?

Entfernen Sie den Stopfen des Sauerstoffanschlusses und schließen Sie dann die Sauerstoffversorgungsleitung fest an. Beachten Sie die Warnhinweise im S9-Handbuch, bevor Sie Sauerstoff hinzufügen.

Was ist die Climate Control-Funktion?

Es ist ein intelligentes System, das automatisch die Luftfeuchtigkeit und Temperatur anpasst, um optimalen Komfort zu gewährleisten (Lufttemperatur von 16 bis 30 °C, relative Luftfeuchtigkeit um 80 % im Auto-Modus).

Was ist der Unterschied zwischen Auto- und Manuell-Modus?

Im Auto-Modus stellen Sie nur die Temperatur ein, die Luftfeuchtigkeit wird automatisch angepasst, um Kondensation zu vermeiden. Im Manuell-Modus (falls vom Kliniker aktiviert) stellen Sie Temperatur (16–30 °C) und Luftfeuchtigkeit (0–6) unabhängig ein, aber es gibt keinen Schutz vor Kondensation.

Wie reinige ich den Atemschlauch?

Lösen Sie ihn vom H5i und der Maske, reinigen Sie ihn mit warmem Wasser und einem milden Reinigungsmittel, spülen Sie ihn gründlich aus und lassen Sie ihn ohne direkte Sonneneinstrahlung trocknen. Nicht in der Waschmaschine oder im Geschirrspüler waschen.

Welche Anzeichen von Verschleiß oder Beschädigung sollte ich überprüfen?

Überprüfen Sie auf Lecks, Risse oder Verformungen. Wenn der Schlauch beschädigt ist, verwenden Sie ihn nicht mehr und ersetzen Sie ihn.

Ist der ClimateLine MAX Oxy mit allen ResMed-Masken kompatibel?

Er wird am freien Ende des Schlauchs angeschlossen, daher ist er mit den meisten ResMed-Masken mit einem Standard-22-mm-Anschluss kompatibel. Beachten Sie das Handbuch der Maske.

Was tun bei Kondensation im Schlauch?

Erhöhen Sie die Lufttemperatur oder senken Sie die Luftfeuchtigkeitseinstellung im Manuell-Modus. Im Auto-Modus wird Kondensation normalerweise automatisch vermieden.

Wo finde ich Garantie und Ersatzteile?

Die eingeschränkte Garantie ist im S9 Informationshandbuch beschrieben. Für Ersatzteile wenden Sie sich an Ihren ResMed-Händler oder den Kundendienst.

BEDIENUNGSANLEITUNG ClimateLine MAX Oxy ResMed

Wir bedanken uns, dass Sie sich für den ClimateLine-, ClimateLine ^MAX - bzw. ClimateLine ^MAX Oxy-Atemschlauch (im Folgenden „ClimateLine“ genannt) entschieden haben. ClimateLine ist ein beheizbares Schlauchsystem, das die erwünschte Temperatur an der Maske bereitstellt und die Verwendung von Climate Control ermöglicht. Climate Control sorgt für die Einhaltung eines angenehmen Befeuchtungsniveaus. Lesen Sie bitte vor Benutzung des Gerätes die gesamte Gebrauchsanweisung.

Hinweis: Das ClimateLine ist ausschließlich für den Gebrauch mit dem H5i vorgesehen. Wenn Sie das S9 ohne den H5i verwenden, muss das SlimLine- oder Standard-Schlauchsystem verwendet werden.

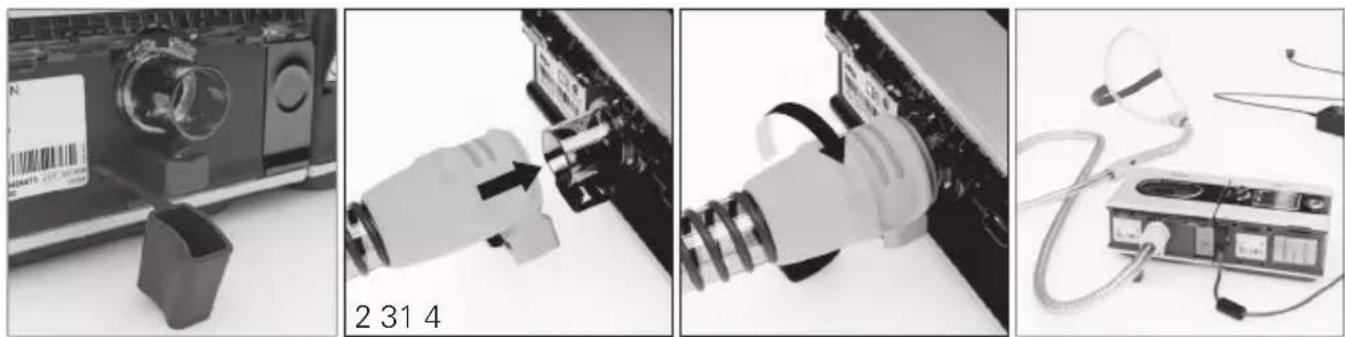

Setup

1. Entfernen Sie die Gummiabdeckung von der Rückseite des H5i.
2. Richten Sie das ClimateLine so mit dem ClimateLine-Anschluss aus, dass das Sperren-Symbol nach oben zeigt. Schließen Sie das ClimateLine fest an die Luftauslassöffnung an.
3. Drehen Sie das ClimateLine im Uhrzeigersinn, bis es mit einem Klicken einrastet.
4. Verbinden Sie das Maskensystem mit dem freien Ende des ClimateLine-Schlauchsystems. Weitere Informationen finden Sie in der Einführung des S9 Atemtherapiegerätes.

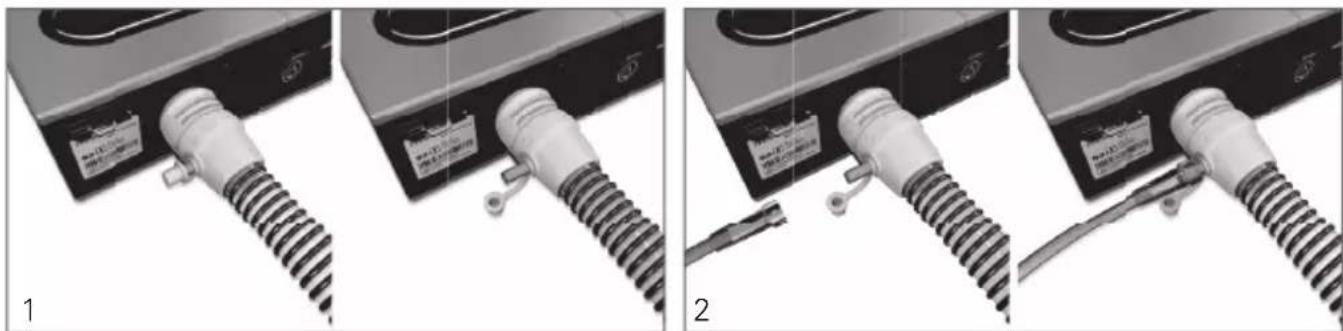

Falls Sie den ClimateLine ^MAX Oxy mit zusätzlicher Sauerstoffgabe verwenden, führen Sie bitte zusätzlich zu den oben aufgeführten Schritten folgende Schritte durch:

1. Nehmen Sie die Kappe vom Sauerstoffanschluss ab.
2. Schließen Sie den Sauerstoffschlauch an den Sauerstoffanschluss an. Stellen Sie sicher, dass er fest angebracht ist.

- Machen Sie sich vor der Sauerstoffgabe mit den speziellen Warnhinweisen im Zusammenhang mit der zusätzlichen Sauerstoffgabe vertraut. Diese finden Sie am Ende Ihres Informationshandbuchs des S9 Atemtherapiegerätes.

- Falls Sie den ClimateLine ^AX Oxy ohne zusätzliche Sauerstoffgabe verwenden, stellen Sie sicher, dass die Kappe fest am Sauerstoffanschluss angebracht ist.

Climate Control

Climate Control ist ein intelligentes Steuerungssystem, das sicherstellt, dass H5i und ClimateLine während der Behandlung gleichbleibend angenehme Temperatur- und Befeuchtungsniveaus zuführen. Entwickelt, um Trockenheit von Nase und Mund zu verhindern, behält Climate Control Temperatur und relative Luftfeuchtigkeit bei, während Sie schlafen.

Climate-Control-Modi

Die empfohlene Einstellung (Voreinstellung) für Climate Control ist der Auto-Modus. Im Auto-Modus können Sie je nach Wunsch die Lufttemperatur einstellen (16-30°C). Je nach ausgewählter Lufttemperatur passt Climate Control automatisch die Atemluftbefeuchterleistung so an, dass ein konstantes, angenehmes Befeuchtungsniveau von 80% relativer Luftfeuchtigkeit beibehalten und Schutz gegen Kondensation im System bereitgestellt wird. Die Lufttemperatur im Auto-Modus ist auf 27 °C voreingestellt.

Climate Control Manuell

Wenn vom Arzt entsprechend aktiviert kann Climate Control auch auf „Manuell“ eingestellt werden. In diesem Modus können die Lufttemperatur und die Feuchtigkeit unabhängig voneinander eingestellt werden, wodurch Sie mehr Flexibilität, aber keinen garantierten Schutz vor Kondensation im System wie beim Auto-Modus haben. In diesem Modus können die Lufttemperatur (16-30°C) und die Luftfeuchtigkeit (0-6) unabhängig voneinander

eingestellt werden. Sollte es zur Kondensation im System kommen, erhöhen Sie entweder die Lufttemperatur oder reduzieren Sie die Feuchtigkeit.

Reinigung und Instandhaltung

Die in diesem Abschnitt beschriebenen Reinigungs- und Wartungsabläufe sollten regelmäßig durchgeführt werden.

Täglich

Nehmen Sie das Schlauchsystem ab und hängen Sie es bis zur nächsten Benutzung an einem sauberen, trockenen Ort auf.

Hinweise:

• Der Atemschlauch darf nicht in direktem Sonnenlicht aufgehängt werden, da Sonnenlicht das Material mit der Zeit verhärten und schlussendlich Risse verursachen kann.
  • Der Atemschlauch darf nicht in der Wasch- oder Geschirrspülmaschine gewaschen werden.

Wöchentlich

1. Nehmen Sie das Schlauchsystem vom H5i und von der Maske ab.
2. Waschen Sie das Schlauchsystem in warmem Wasser mit einem milden Reinigungsmittel.

3. Spülen Sie es gut ab und lassen Sie es hängend und vor direktem Sonnenlicht geschützt trocknen.

4. Schließen Sie das Schlauchsystem vor dem nächsten Gebrauch wieder an der Luftauslassöffnung und an der Maske an.

Technische Daten

	ClimateLine	ClimateLine^MAX / ClimateLine^MAX Oxy
Empfohlener maximaler Druck 25 cm H	_2O 30 cm H	_2O
Innendurchmesser 15 mm 19 mm
Länge 2.0 m 1.9 m
ClimateLine-Betriebstemperatur 16°C–30°C 6°C–30°C
ClimateLine-Überhitzungsschutz	≤ 41°C	≤ 41°C
Werkstoff	Flexible Kunststoff- und elektrische Komponenten
Elektromagnetische Verträglichkeit	Siehe Informationshandbuch des S9 Atemtherapiegerätes

Auf dem Schlauchsystem erscheinende Symbole

Sperren/Entsperren

Beschränkte Gewährleistung

Informationen dazu finden Sie im Informationshandbuch des S9 Atemtherapiegerätes.

WARNUNGEN

• Lesen Sie vor Benutzung des Gerätes die gesamte Gebrauchsanweisung.
• In den USA darf dieses Gerät laut Bundesgesetz nur von einem Arzt oder aufgrund einer ärztlichen Verschreibung erworben werden.
• Wenn Beschädigungen des Schlauchsystems zu Leckagen führen, das Schlauchsystem nicht weiterverwenden.
  • Das ClimateLine ist ausschließlich für den Gebrauch mit dem H5i vorgesehen.
