Merk	Stanley
Model	Fatmax FMEW20
Type	Bandschuurmachine
Bedoeld gebruik	Hout, kunststof, geverfde oppervlakken
Ingangsspanning	230 V AC
Opgenomen vermogen	1010 W
Bandsnelheid	190 - 380 m/min
Afmetingen van de zool	75 x 533 mm
Gewicht	3,4 kg
Geluidsdrukniveau	88 dB(A) (onzekerheid 3 dB)
Geluidsvermogensniveau	99 dB(A)
Trillingen	3,3 m/s² (onzekerheid 1,5 m/s²)
Voeding	Netvoeding, dubbele isolatie
Snelheidsregelaar	Ja
Stofzak	Inbegrepen
Stofzuigeraansluiting	Ja
Bandcentrering	Instelbaar
Bandwissel	Zonder gereedschap (spanningshendel)
Garantie	12 maanden
Onderhoud	Regelmatig reinigen van de ventilatieopeningen
Veiligheid	Dubbele isolatie, stofbescherming

Veelgestelde vragen - Fatmax FMEW20 STANLEY

Hoe installeer ik een schuurband?

Trek de spanningshendel (5) naar buiten om de spanning te ontlasten, verwijder de oude band, plaats de nieuwe band met inachtneming van de pijlrichting, en duw de hendel naar binnen om de band te spannen.

Hoe centreer ik de schuurband?

Schakel het gereedschap ondersteboven in en draai de centreerknop (6) totdat de band gecentreerd is op de rollen.

Hoe gebruik ik de snelheidsregelaar?

Draai de snelheidsregelaar (3) naar de gewenste stand. Gebruik de hoge snelheid voor hout, gemiddeld voor fineer en kunststof, laag voor acrylglas en het verwijderen van verf.

Hoe sluit ik een stofzuiger aan?

Steek de stofzuigerslang in de stofafvoeraansluiting (7) aan de achterkant van het gereedschap.

Welke materialen kan ik schuren?

Deze schuurmachine is ontworpen voor het schuren van hout, kunststof en geverfde oppervlakken.

Wat is de garantie op dit gereedschap?

Stanley biedt een garantie van 12 maanden vanaf de aankoopdatum, onder voorbehoud van de algemene voorwaarden en op vertoon van het aankoopbewijs.

Hoe reinig ik het gereedschap?

Reinig regelmatig de ventilatieopeningen met een zachte borstel of een droge doek. Reinig het motorblok met een vochtige doek zonder schurende reinigingsmiddelen.

Wat te doen als de band tijdens het schuren afdrijft?

Stop het gereedschap, controleer of de band correct is geïnstalleerd en gecentreerd. Gebruik de centreerknop (6) om de uitlijning aan te passen.

Kan ik het gereedschap gebruiken zonder de stofzak?

Ja, maar het wordt aanbevolen de stofzak te gebruiken of een stofzuiger aan te sluiten om stofgerelateerde risico's te verminderen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd oogbescherming en een stofmasker. Houd het gereedschap vast bij de geïsoleerde greepvlakken. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit.

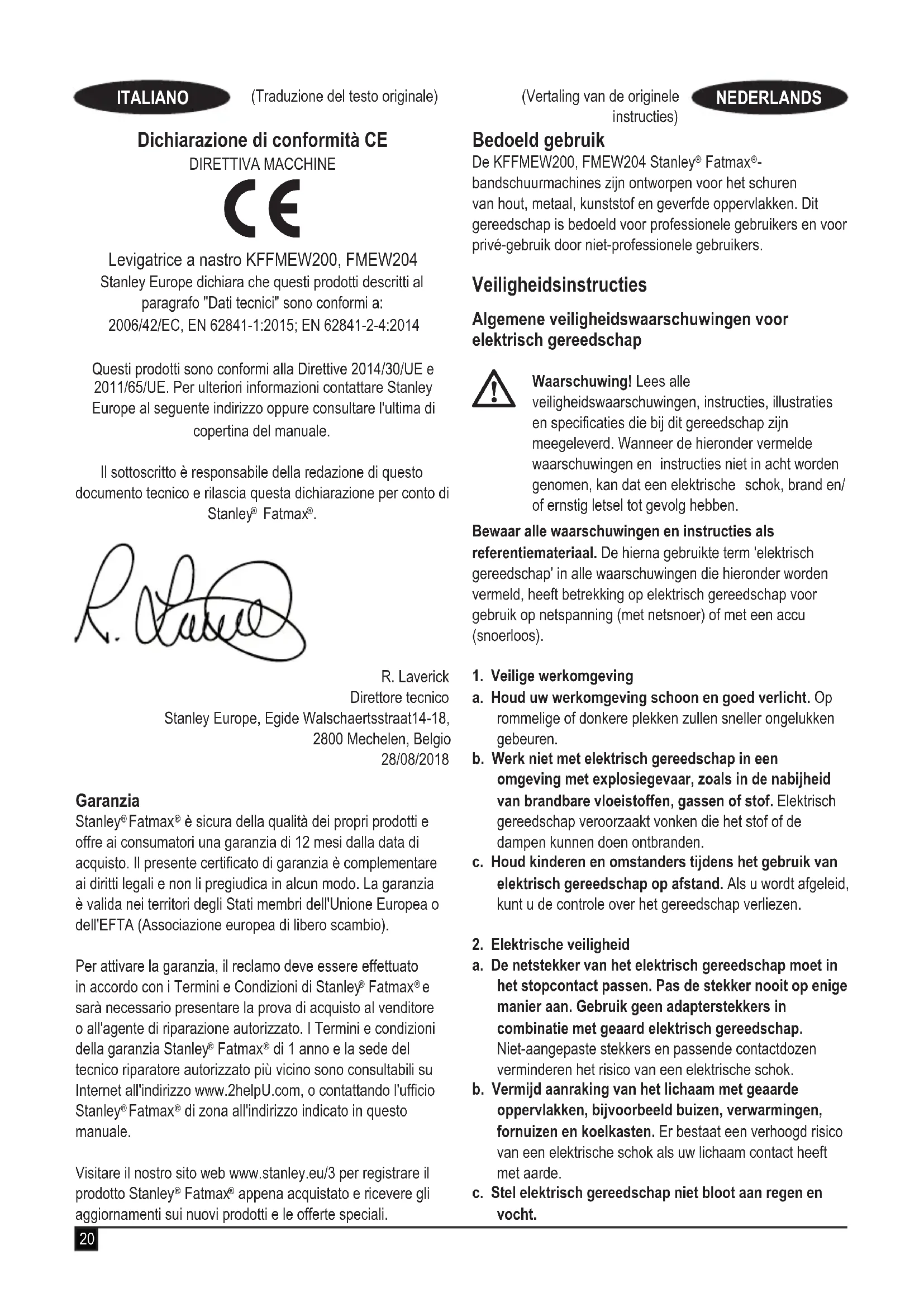

GEBRUIKSAANWIJZING Fatmax FMEW20 STANLEY

De KFFMEW200, FMEW204 Stanley Fatmax bandschuirmachines zijn ontworpen voor het schuren van hout, metaal, kunststof en geverfde oppervlakken. Dit gereedschap is bedoeld voor professionele gebruikers en voor privé-gebruik door Niet-professionele gebruikers.

Veiligheidsinstructies

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle

veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zichmeegeleverd. Wanner de hieronder vermelde waarschuwingen en instructies Niet in acht worden genomen, kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialiaal. De hierna gebruikte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk nicht met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen können doen ontbranden.
c. Houd kinderen en omstandersijdens het gebruik van elektrisch gereedschap op afstand. Als u worden afgeleid, kunt u de controle over het gereedschap verliezen.

a. De netstekker van het elektrisch gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap.

Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.

b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel elektrisch gereedschap nicht bloot aan regen en vocht.

Als er water in elektrisch gereedschap binnendringt, verhoegt dit het risico van een elektrische schok.

d. Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of maar u toe te trekken, of de stekkeruit het stopcontact te halen. Houd het snoeruit de buurt van warmtebronnen, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zichn geraakt, verhogen het risico van een elektrische schok.
e. Gebruik, wonneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buiten verminder het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. Persoonlijke veiligheid

a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zar het risico op persoonlijk letsel verminderen.
c. Voorkom per ongeluk inschakelen. Controller dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu plaatst en voordat u het gereedschap optilt of gaat dragen. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.
d. Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het elektrisch gereedschap kan tot persoonlijk letsel leiden.
e. Reik nicht buiten uw macht. Blijf alkijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situations.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar können door bewegende delen worden gegren.

g. Als voorzieningen voor stofafzuiging of stofopvang hunnen worden gemonteerd, controller dan dat deze zich aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gezaren verminderen.
h. Word nicht gemakzkuchtig doordat u door veelfuldig gebruik vertrouwd bent geraakt met het gereedschap, en verlies nicht de veiligheidsbeginselen uit het oog. Een onvoorzlichtige handeling kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4. Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kut u de werkzaamheden waarvoord het gereedschap is ontworpen, better en veiligger uitvoeren.
b. Gebruik het elektrisch gereedschap Niet als de schakelaar Niet goed werkt. Ieder elektrisch gereedschap dat Niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires wisselt of het elektrisch gereedschap opbergt. Dergelijkkepreventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk worden gestart.
d. Bewaar elektrisch gereedschap dat nicht worden gebruikt, buiten bereik van kinderen. Laat nicht personen die er nicht vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen met het gereedschap werken.

Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.

e. Onderhoud elektrisch gereedschap en accessoires goed. ControllerDat bewegende delen van het elektrisch gereedschap wel goed functioneren en nicht klemmen, en dat er nicht onderdelen zodanig zich gebroken of beschadigd dat de werkung van het gereedschap nadelig worden beinvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhoden elektrisch gereedschap.
f. Houd zaag- en snijgereedschap scherp en schoon. Goed onderhonden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijker onder controte te honden.
g. Gebruik elektrisch gereedschap, accessoires, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die andersং dan bedoeld, kan leiden tot een gevaarlijke situatie.

h. Houd de handgrepen droog, schoon en vrij van olie en vet. Gladde handgrepen en hellende oppervlakken make n het moeilijk het gereedschap veilig te hanteren en onder controte te honden in onverwachtete situatuies.
5. Service
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. De verilgheid van het gereedschap blijft dan gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende
veiligheidswaarschuwingen voor schuurnachines.

Houd het gereedschap vast bij de geisoleerde greepoppervlakken, waar de schuurband/schuurzool met het eigend snoer in aanraking kan komen. Als een draad onder spanning worden geraakt, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het werkstuk op een stabiele ondergrond. Wanner u het werkstuk vasthoudt met de hand of het gegen uw lichaam gedrukt houdt, is het instabeli en kurz u de controle verliezen.
Waarschuwing! Contact met of inademing van het stof dat bij het schuren vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming gegen stof en dampen, en zorg ervoor dat andere personen op de werkplek ook�n beschermd.
Verwijder zorgvuldig alle stof na het schuren.
Neem speciale maatregelen bij het schuren van verf die möglichk een loodbasis heeft of bij het schuren van bepaalde hout- en metaalsoorten die möglichk giffige stoffen produceren:

Laat kinderen of zwangere vrouwen Niet toe tot de werkplek.
Eet, drink of rook nicht op de werkplek.
Verwijder stofdeeltjes en ander afval op veilige en verantwoorde wijze.

Het bedoeld gebruik worden beschreiben in deze gebruiksaanwijzing. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of materiele schade leiden.

Het is nicht de bedoeling dat deze machine worden gebrukt door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens, of met een gebrek aan ervaring en kennis, tenzij onder toezicht van of met aanwijzingen over het gebruik van de machine dooreen persoon die verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen zodate zich Niet met het apparaat hunnen spelen.

Overige risico's.

Er können zich bij het gebruik van dit gereedschap nogmeer risico's voordoen, die möglichn Niet in de bijgeslotenveiligheidswaarschuwingen worden beschreiben. Dezerisico's können zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, können bepaalde risico's Niet worden uitgesloten. Dit zich onder meer:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, zaagbladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van gereedschap. Wanner u langere periodes met gereedschap werkt, kunt u het Beste regelmatig een pauze nemen.
Gehoorbeschadiging.
Gezondheidsrisico's door het inademen van stof dat vrijkomtijdens het gebruik van uw gereedschap (bijvoorbeeld: het werken met hout, met name eiken, beuken en MDF).

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring,+zijn gemeten conform een standardtestmethode die door EN 62841 worden verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gebruikt bij een voorlopige bepaling van bloatstelling.

Waarschuwing! De waarde voor trillingssemissieijdens het werkelijkke gelebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt. Het trillingsniveau kan toenemen tot boven het aangegeveniveau.

Bij beordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen dieijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden

gehonden met de werkelijk gebruiksomstandigheden en de manier waarop het gereedschap worden gebruikt. Daar bij要去 ook rekening worden gehonden met alle onderdelen van de bedrijfscylus, zoals wanner het gereedschap wordenuitgeschakeld en wanner het gereedschap stationair loopt en ook de aanlooptijd.

Etiketten op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodate het risico van letsel worden beperkt.

Dit gereedschap is dubbel geisoleerd, waarom is een aardeansluiting Niet vereist. Controller altijd dat de stroomvoorziening overeenkomt met de voltage op het typeplaatie.

Als het netsnoer要去 worden verrangen,要去 dit, om ongelukken te voorkomen, worden gedaan door de fabrikant of in een officieel Stanley FatMax-servicecentrum, zDat de veriligheid van de gebruiker nicht in gevaar komt.

Functies

Dit gereedschap is voorzien van enkele of alle van de volgende functies.

1. Aan/Uit-schakelaar
2. Knop voor vergrendeling in de Aan-stand
3. Keuzeknop variabile nselheid
4. Handgreep
5. Spanningshendel
6. Centreerknop
7. Stofafzuiigpoort

Montage

Waarschuwing! Controller voor de montage dat het gereedschap is uitgeschakeld en de stekker Niet in het stopcontact zit.

Schuurband aanbrengen (afb. A)

Waarschuwing! Gebruik het gereedschap nooit zonder schuurband.

Trek de spanningsklem (5) maar buiten zodate de spanning op de schuurband (9) afneemt.
Verwijder de oude schuurband.
Plaats een neue schuurband over de rollers. Let erop dat de pij op de schuurband indezelfde richting wijst als de pij op het gereedschap.
Duw de spanningsklem (5) maar binnen zodate de spanning op de schuurband toeneemt.

De sporing van de schuurband afstellen (afb. B)

De schuurband moet over de rollers worden gecentreerd zDat een juiste sporing

gewaarborgd is.

Schakel het gereedschap in terwijl u het ondersteboven houdt.
Draai de centreerknop (6) tot de sporing van de band is gecentreerd over the rollers.

De stofzakplaatsen en verwijderen (afb.C)

Schuif de stofzak (8) op de opening voor de stofafzuiing (7).
U verwijdert de stofzak door deze van de opening af te schuiven.

Een stofzuiger aansluten

Steek de stofzuiigerslang in de stofafzuiogopening (7).

Gebruik van het apparatus

Waarschuwing! Laat het gereedschap op z'n eigen snugheid werkken. Overbelast het gereedschap Niet.

Variabele snugheidsregeling

Met de snugheidsregelaar kut u de snugheid van het apparaat aanpassen aan het materiaal van het werkstuk.

Zet de knop voor variabele slelheid (3) in de gewenste stand. Gebruik een hoge slelheid voor hout, een gemiddelde slelheid voor fineer en synthetische materialen en een lage slelheid voor plexiglas, non-ferrometalen en het verwijderen van verflagen.

In- en uitschakelen

Schakel het gereedschap in door op de aan/uit-schakelaar (1) te drukken.
U kunt het gereedschap ononderbroken latent werkendoor de knop (2) voor vergrendeling in de aan-stand in te drukken en de aan/uit-schakelaar los te latent.
U schakelt het gereedschap uit door de aan/uit-schakelaar los te lately. U schakelt het gereedschap uit door in de ononderbroken stand de aan/uit-schakelaar waar kort in te drukken.

Tips voor optimaal gebruik

Houd het gereedschap alkijd met beiden handen vast.
Oefen nicht te veel druk uit op het gereedschap.
Controller regardmatig de staat van de schuurband. Vervang het wanner dat nodig is.
Schuur altijd in de richting van de houtnerf.
Schuur neue verflagen met een extra fijnne korrel voordat u een volgende verflaag aanbrengt.
Begin op zeer oneffen oppervlakken of bij het verwijderen van verflagen met een grove korrel. Begin op andere oppervlakken met middelgrof schuurpapier.

Ga in beiden gevallen geleidelijk over op een fijnne korrel voor een gladde afwerking.

Vraag uw detailhandel informatatie over de verkrijgbare accessoires.

Onderhoud

Het Stanley Fatmax -gereedschap/-apparaat (met snoer/ snoerloos) is ontworpen om gedurende langeijd te werken met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Waarschuwing! Ga als volgt te werk voor u onderhoud aan het elektrisch gereedschap (met snoer/snoerloos)uitvoert:

Maak de ventilatieopeningen van uw gereedschap regelmatig schoon met een zachte borstel of een droge doek.
Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik Niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.

Netstekker verrangen (alleen VK en Ierland)

Als er een neue netstekker moet worden gemonteerd:

Gooi de oude stekker op verantwoorde wijze weg.
Sluit de bruine draad aan op de spanningvoerende pool in de(AP) stekker.
Sluit de blauwe draad op de Niet-spanningvoerende pool.

Waarschuwing! Er要去en verbinding tot stand worden gebracht met de aardeaansluiting. Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 5 A.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's waarop dit symbol is aangebracht,ogens Niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialien die kuren worden teruggewonnen of gerecycled en dat doet de vraag maar grondstoffen afnemen. Recycle elektrische producten en accu's volgens de terplaatse geldende bepalingen.

Nadere informatatie is beschikbaar op www.2helpU.com.

Technische gegevens

	KFFMEW200 (Type 1)	FMEW204 (Type 1)
Ingangsspanning V ac	230	230
Vermogen W	1010	1010
Bandsnelheid m/min	190 - 380	190 - 380
Schurzool mm	75 x 533	75 x 533
Gewicht kg	3,4	3,4

Geluidsdrukniveau, volgens EN 62841: Geluidsdruk (LpA) 88 dB(A),meetonzekerheid (K)3 dB(A) Geluidsvermogen (LWA) 99 dB(A),meetonzekerheid (K)3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN62841: Waarde trillingssemissie (a_n) 3m / s^2 , onzekerheid (K) 1,5 m/s2

EG conformiteitsverklaring

RICHTLIJN VOOR MACHINES

KFFMEW200, FMEW204 Bandschuurmachine Stanley Europe verklaart dat deze producten, beschreiben onder "Technische gegevens", voldoen aan: 2006/42/EC, EN 62841-1:2015; EN 62841-2-4:2014

Deze producten voldoen ook aanrichtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilationie van het technische bestand en geeft deze verklaring namens Stanley® Fatmax®.

R. Laverick

Technisch Directeur

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgie

28/08/2018

Garantie

Stanley® Fatmax® heeft vertrouwen in de kwaliteit van zijn producten en kBiedt consumenten een garantie van 12 maanden vanaf de datum van aankoop. Deze garantie vomt een aanvulling op uw wettelijk rechten en beperken deceptive Niet. De garantie is geldig op het grondgebied van de Lidstatesen van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanssprak要去 uw aanssprak in overeenstemming zich met de Voorwaarden en Condities van Stanley Fatmax en要去 u een bewijs van aankoop overleggen aan de verkoper of aan een geauthoriseerde reparatiemonteur.

NEDERLANDS

(Vertaling van de originele instructies)

Voorwaarden en condities van de 1-jarige garantie van Stanley® Fatmax® en het adres van de vestiging van de geauthoriseerde reparatiemonteur bij u in de buurt, kut u vinden op internet op www.2helpU.com, of door contact op te nemen met het Stanley® Fatmax®-kantoort terplaatse op het adres dat in deze handleiding worden vermeld.

Bezoek once website www.stanley.eu/3, waar u uw nieuwe Stanley® Fatmax®-product kurz registrieren en informatatie kurz vinden over weitere producten en speciale aanbiedingen.
