Producttype	Draadloze schuurmachine
Merk	Stanley Fat Max
Model	FMCW210
Voeding	Lithium-ion accu 18 V DC
Accutype	FMC687L, 18 V, 2,0 Ah
Lader	90608625, ingang 230 V AC, uitgang 18 V DC, 2 A
Onbelast toerental	12.000 oscillaties/min
Aantal orbits onbelast	12.000 orbits/min
Oppervlakte schuurzool	8866 mm²
Gewicht	0,88 kg
Geluidsdrukniveau (LpA)	68 dB(A), onzekerheid K = 3 dB(A)
Geluidsvermogensniveau (LwA)	79 dB(A), onzekerheid K = 3 dB(A)
Trilling hoofdhandgreep	5,9 m/s², onzekerheid K = 1,5 m/s²
Trilling hulphandgreep	7,3 m/s², onzekerheid K = 1,5 m/s²
Te schuren materialen	Hout, metaal, kunststof, geverfde oppervlakken
Veiligheid	Dubbele isolatie, aan/uit-schakelaar, overbelastingsbeveiliging
Stofopvangsysteem	Geïntegreerde stofcassette
Inbegrepen accessoires	Schuurvellen korrel 80, 120, 240; diamantpunt; lader; accu
Garantie	12 maanden (algemene voorwaarden van toepassing)
Beoogd gebruik	Droog schuren voor professionele en niet-professionele gebruikers

Veelgestelde vragen - FMCW210 STANLEY

Hoe installeer ik de accu op de schuurmachine FMCW210?

Plaats de accu in de voet van het gereedschap tot u een klik hoort. Zorg ervoor dat deze goed vergrendeld is voor gebruik.

Hoe laad ik de accu van de schuurmachine op?

Sluit de lader aan op een geschikt stopcontact en plaats vervolgens de accu. Het lampje knippert tijdens het laden en wordt continu brandend zodra het laden is voltooid. Laad bij voorkeur op tussen 18 °C en 24 °C.

Hoe installeer ik een schuurvel op de zool?

Plaats het schuurvel op de zool door de gaten van het vel uit te lijnen met die van de zool. Voor vellen met diamantpunten steekt u de punten in de daarvoor bestemde sleuven.

Hoe vervang ik de diamantpunt?

Draai de bevestigingsschroef los, verwijder de versleten punt, plaats een nieuwe punt en draai de schroef stevig vast. U kunt de punt ook omdraaien om de andere kant te gebruiken.

Hoe gebruik ik de stofcassette?

Schuif de cassette over de aansluiting aan de achterkant van het gereedschap totdat deze stevig vastzit. Om hem te legen, trekt u hem naar achteren om hem te verwijderen.

Welke materialen kan ik met deze schuurmachine schuren?

Deze schuurmachine is ontworpen om hout, metaal, kunststof en geverfde oppervlakken te schuren. Niet gebruiken op magnesium.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en een stofmasker. Houd de werkplek schoon en goed verlicht. Vermijd contact met brandbare vloeistoffen.

Hoe reinig ik het gereedschap na gebruik?

Reinig regelmatig de ventilatieopeningen met een zachte borstel of een droge doek. Gebruik een vochtige doek voor de motorbehuizing, zonder schurende reinigingsmiddelen.

Wat moet ik doen als de accu niet oplaadt?

Controleer of het stopcontact werkt, of de omgevingstemperatuur tussen 18 °C en 24 °C is en of de lader correct is aangesloten. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Wat is de duur van de Stanley Fat Max garantie?

Stanley Fat Max biedt een garantie van 12 maanden vanaf de aankoopdatum, binnen de grenzen van de algemene voorwaarden. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING FMCW210 STANLEY

Egide Walschaertsstraat 14-18

(Vertaling van de originele instructies)

NEDERLANDS

Bedoeld gebruik

Uw Stanley Fat Max schuirmachine FMCW210 is ontworpen voor het schuren van hout, metaal, kunststof en geverfde oppervlakken. Dit apparaat is bedoeld voor professionele en private, Niet-professionele gebruikers.

Veiligheidsinstructies

Algemene veriligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidsinstructies en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acheit worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialial. De hierna gebruike term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

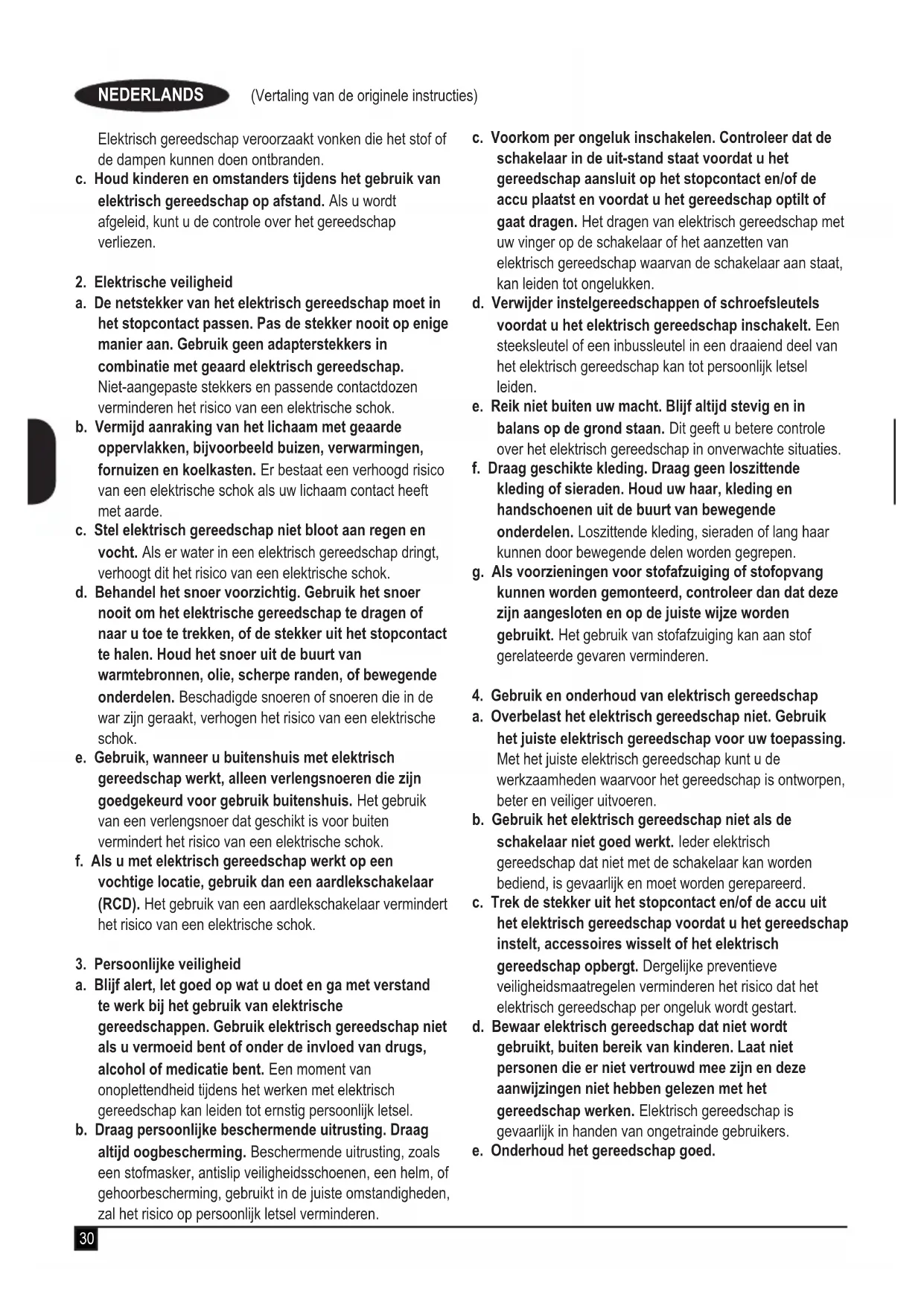

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk Niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.

Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen können doen ontbranden.

c. Houd kinderen en omstandersijdens het gebruik van elektrisch gereedschap op afstand. Als u worden afgeleid,kest u de controle over het gereedschap verliezen.
2. Elektrische verilgheit
a. De netstekker van het elektrisch gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel elektrisch gereedschap Niet bloot aan regen en vocht. Als er water in een elektrisch gereedschap dringt, verhoegt dit het risico van een elektrische schok.
d. Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrische gereedschap te dragen of maar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zichn geraakt, verhogen het risico van een elektrische schok.
e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buiten verminder het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3. Persoonlijke veiligheid
a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheidijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschemende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, Zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, za het risico op persoonlijk letsel verminderen.

c. Voorkom per ongeluk inschakelen. ControllerDat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu plaatst en voordat u het gereedschap optilt of gaat dragen. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het elektrisch gereedschap kan tot persoonlijk letsel leiden.
e. Reik Niet buiten uw macht. Blijf alkijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situations.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar können door bewegende delen worden gegrepen.
g. Als voorzieningen voor stofafzuiging of stofopvang hunnen worden gemonteerd, controlleren dan dat deze zicha aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gezaren verminderen.

1. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kut u de werkzaamheden waarvoor het gereedschap is ontworpen, better en veiligier uitvoeren.
b. Gebruik het elektrisch gereedschap Niet als de schakelaar Niet goed werkt. Ieder elektrisch gereedschap dat Niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires wisselt of het elektrisch gereedschap opbergt. Dergelijkkepreventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk worden gestart.
d. Bewaar elektrisch gereedschap dat nicht worden gebrukt, buiten bereik van kinderen. Laat nicht personen die er nicht vertrouwd mee zich en deze aanwijzingen nicht hebben gelezen met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gekruikers.
e. Onderhoud het gereedschap goed.

ControllerDat bewegende delen van het elektrisch gereedschap wel goed functioneren en nicht klemmen, en dat er Niet onderdelen zodanig+zijn gebroken of beschadigdt de werking van het gereedschap nadelig worden beinvloed. Laat het gereedschap voor gebruik repareren als het beschadigdt is. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrisch gereedschap.

f. Houd zaag- en snijgereedschap scherp en schoon. Goed onderhoven zaaggereedschap met scherpe snijvlakken loopt minder nsel vast en is gemakkelijker onder controle te houden.
g. Gebruik elektrisch gereedschap, accessoires, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die andersং dan bedoeld, kan leiden tot een gevaarlijke situatie.

1. Gebruik en onderhoud van accugereedschap
   a. Laad accu's alleen op met de door de fabrikant aanbevolen lader.

Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andere accu.
b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd de accu, wanner u deutsche nicht gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere keine metalen voorwerpen die een verbinding tot stand hunnen brengen:tussen de ene pool en de andere. Als kortsluiting:tussen de polen van de accu wordt gemaakt, kan dit tot brandwonden of brand leiden.
d. Wanner de accu slecht worden behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen kommt, roep dan tevens medische hulp in. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.

1. Service
   a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. De veiligheid van het gereedschap blijft dan gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor schuurmachines

Waarschuwing! Contact met of inademing van het stof dat bij het schuren vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat special is ontworpen ter bescherming gegen stof en dampen, en zorg ervoor dat andere personen op de werkplek ook� beschermd.

Houd het gereedschap vast bij de geisoleerde gree-poppervlakken als u een handeling uitvoert waar bij het schurende hulpstuk met onzichtbare bedrading in aanraking kan komen. Als een draad onder spanning wordt geraakt door het hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het op een stabiele ondergrond. Wanneer u het werkstuk vasthoudt met de hand of het gegen uw lichaam gedrukt houdt, is het instabelenkunt u de controle verliezen.

Waarschuwing! Wees vooral voorzichtig bij het schuren van sommige houtsoorten (bijv. beuken, eiken) en metalen die giftige stofdeeltjes+kennen produceren.Draag een stofmasker dat special is ontworpen voor bescherming gegen giftige stofdeeltjes en damp en let erop dat personen op de werkplek of personen die de werkplek betreden, ook beschermd+zijn.

Waarschuwing! Gebruik dit gereedschap in een goed geventileerde ruimte als u ferrometalen schuurt. Gebruik het gereedschap Niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of hete deeltjes van het schuren of vonken van de motor+kunnen tot gevolg hebben dat brandbare materialen tot ontbranding komen.

Waarschuwing! Schuur geen magnesium! Dit geeft een risico op brand of explosives.

Verwijder zorgvuldig alle stof na het schuren.
Het bedoeld gebruik worden beschreiben in deze gebruik-saanwijzing. Het gebruik van andere accessoires of hulpstukken of uitvoering van andere handelingen met dit gereedschap dan die in deze instructiehandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of materielle schade.

Veiligheid bij het schuren van verf

Waarschuwing! Houd u aan de geldende voorschriften voor het schuren van verf. Let vooral op het volgende:

Gebruik wanseer maybek een stofzuiger voor het verzamelen van stof.
Neem speciale maatregelen bij het schuren van verf die möglichk een loodbasis heeft en möglichk giftige stoffen produceert:

Kinderen en zwangere vrouwenogens de werkvloer Niet betreden.
Alle Personen die de werkvloer betreden要去en een masker dragen dat special is ontworpen ter bescherming gegen stoffen en dampen van verf met een loodbasis.
Eten, drinken en roken op de werkvloer is nicht toegestaan.
Verwijder stof en ander afval op veilige en verantwoorde wijze.

Veiligheid van anderen

Het is nicht de bedoeling dat het apparaat worden gebruikt door Personen (waaronder kinderen) met verminderde fysieke, sensorische of psychische vermogens, of door Personen die het ontbreekt aan ervaring en kennis, tenzij onder toezicht en na instructie over het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
Er moet op worden toegezien dat kinderen nicht met het apparaat spelen.

Overige risico's.

Er können zich bij het gebruik van dit gereedschap nog更是 risico's voordoen, die möglichk Niet in de bijgeslotenveiligheidswaarschuwingen worden beschreiben. Deze risico's können zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, können bepaalde risico's Niet worden uitgesloten. Dit+zijn onder meer:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij hetervangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Wanner u langere periodes met de machine werk,kest u het Beste regelmatig een pauze nemen.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werken met hout, met name eiken, beuken en MDF).

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitverklaring+zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gebruikt bij een voorlopige bepaling vanblootstelling.

Waarschuwing! De waarde voor trillingssemissieijdens het werkelijkke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau. Bij beordeling van de blootstelling aan trillingen met het doel vast te stellen welke verilgheidsmaatregelen 2002/44/EG vereist ter bescherming van personen die tijdens hun werk regelmatinig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden gehonden met de werkelijkke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt. Daarbij要去 ook rekening worden gehonden met alle onderdelen van de bedrijfscylus, zoals wanner het gereedschap wordtuitgeschakeld en wanner het gereedschap stationair loopt en ook de aanlooptijd.

Aanvullende veiligheidsinstrumenties voor accu's en laders

Accu's

Probeer nooit om welke reden dan ook de accu open te make.
Stel de accu Niet bloat aan water.
Bewaar de accu Niet op locaties met temperaturen van meer dan 40^
Laad de accu alleen op bij een omgevingstemperatuur van 10^ tot 40^ .
Gebruik alleen de lader die bij het gereedschap is geleverd.
Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".

Gebruik de lader van BLACK+DECKER alleen voor de accu's in het apparaat waar bij de lader is bijgeleverd. Andere accu's hunnen openbarsten, met persoonlijk letsel en materiele schade tot gevolg.
Niet-oplaadbare accu's mogen nooit worden opgeladen.
Een defect snoer moet direct worden verrangen.
Stel de lader Niet bloat aan water.
Open de lader nicht.

Prik nooit met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees de instructiehandleiding voordat u de lader in gebruik neemt.

Etiketten op het gereedschap

De volgende pictogrammen worden met de datumcode op het gereedschap weergegeven:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodate het risico van letsel wordt beperkt.

Draag een stofmasker.

Als het netsnoer is beschadigd要去 dit worden verrangen door de fabrikant of door een officieel Stanley Fat Max-servicecentrum, zDat ontelukken worden voorkomen.

Functies

Dit gereedschap is voorzien van enkele of alle van de volgende functies.

1. Aan/Uit-schakelaar
2. Stofcassette
3. Schuurzool
4. Schuurhulpstuk voor detailwerk
5. Accu

Accessoires

De accessoires die worden geleverd bij uw schuurmachine verschillen per model. Alle onderstaande accessoires maken deel uit van ons leveringsprogramma. Als u een accessoire nodig hebt dat hieronder worden vermeld maar dat Niet bij uw schuurmachine is geleverd, bezoek dan once website op www.blackanddecker.eu.

De prestaties van het gereedschap় aan afhankelijk van de gebruike accessoires. Accessoires van Stanley Fat Max় ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. Door middel van deze accessoires=kunt u uw gereedschap nog beter lately presteren.

Artikel Beschrijv	ng
	korrel 240 schuurgaas. Voor een fijn afwerking van grof schuurwerk. (Onderdeelnummer - X39132-XJ) korrel 120 schuurgaas. Voor een middelfijn afwerking van grof schuurwerk. (Onderdeelnummer - X39127-XJ) korrel 80 schuurgaas. Voor een grove afwerking van grof schuurwerk. (Onderdeelnummer - X39122-XJ)
	Grove schuurzool met korrel 240 en twee verwangende hoekjes. Voor een fijn afwerking van grof schuurwerk. (Onderdeelnummer - X31019-XJ) Grove schuurzool met korrel 120 en twee verwangende hoekjes. Voor een middelfijn afwerking van grof schuurwerk. (Onderdeelnummer - X31009-XJ) Grove schuurzool met korrel 60 en twee verwangende hoekjes. Voor een grove afwerking van grof schuurwerk. (Onderdeelnummer - X31039-XJ)
	Vel schuurpapier voor hulpstuk detailwerk met korrel 120. Voor een middelfijn afwerking van Licht schuurwerk. (Onderdeelnummer - X3277-XJ)

Laadprocedure (Afb.A)

Stanley Fat Max laders zich ontworpen voor het laden van Stanley Fat Max accu's.

Steek de lader (5) in een geschicht stopcontact voordat u de accu (4)plaatst.
Plaats de accu (4) in de lader (5), zoals worden getoond in afbeelding A.
Het LED-lampje (5a) gaat knipperen ten teken dat de accu worden opgeladen.
Wanner de accu geheel is opgeladen, blijft het LED-lampje (5a) ononderbroken branden.

De accu is volledig opgeladen en kan worden gebrukt of in de lader blijven zitten.

Opmerking: Laad accu's die leeg zich zo spoedig möglich na gebruik op, odomat anders de levensduur van de accu möglich ernstig wordenbekort. Accu's hebben de langste levensduur wanner u ze Niet volledig ontlaadt. Aangeraden worden de accu's na elk gebruik op te laden.

U kunt de accu (4) voor onbeperkte tijd in de lader (5) latent zitten verwijl het LED-lampie brandt.

De lader houdt de accu volledig opgeladen.

Belangrijke opmerkingen over opladen

De langste levensduur en de beste prestaties können worden behaald als de accu worden opgeladen wanneer de luchttemperatuur is:tussen 18^ en 24^. LAAD de accu NIET op bij een luchttemperatuur lager dan +4,5^ of hoger dan +40,5^ .Dit is belangrijk en zar ernstige beschadiging van de accu voorkomen.
De lader en de accu's zullen tijdens het laden bij aanraking misschien warm aanvoelen. Dit is normal en wijst Niet op een probleem. Plaats de accu en de lader na gebruik Niet in een warme omgeving, zoals een metalen schuur of een Niet-geisoleerde aanhangwagen, LASTZ op een koele plaats afkoelen.
Als de accu Niet goed worden opgeladen:

Controller de spanning door een lamp of ander apparaat op het stopcontact aan te sluiten.
Controller of het stopcontact worden onderbroken door een schakelaar, die hetlicht uitschakelt en het stopcontact stroomloos maakt.
Breng de lader en de accu waar een plaats waar de lucht/omgevingstemperatuur ongeveer 18^ - 24^ is.
Breng, als de problemen met het opladen aanhouden, het gereedschap, de accu en de lader maar het servicecentrum bij u in de buurt.

De accu moet worden opgeladen wanner de accu nicht voldoende vermogen levert voor werkzaamheden die eerder zichonder veel moeite werden uitgevoerd. WERK NIET LANGER MET HET GEREEDSCHAP in deze toestand. Volg de procedure voor het laden. U(Intk een gedeelrijk lege accu opladen, wanner u dat maar wilt, zichonder dat dat negatieve gevolgen heeft voor de accu.
Bepaalde materialen die geleidend zijn, zoals, maar nicht uitsluitend, staalwol, aluminiumfolie of een openhoping van metaalachtige deeltjes, können beter bij de uitsparingen van de lader worden weghehonden. Trek.altijd de stekker uit het stopcontact wonneer er geen accu in de uitsparing van de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.
Laat de lader nicht bevriezen en dompel de lader nicht onder in water of andere vloeistoffen.

Waarschuwing! Laat geen vloeistof in de lader dringen.

Probeer nooit om welke reden dan ook de accu te openen. Als de kunststof behuizing van de accu breekt of scheurt, breng de accu dan maar een servicecentrum waar deze kan worden gerecycled.

Diagnosefunctions van de lader (Afb. B)

Zie de indicatoren in afbeelding B voor de laadstatus van de accu.

Slechte accu

Ziet u het lampje in een patroon van een slechte accu knipperen, ga dan Niet door met het opladen van deze accu. Breng de accu terug maar het servicecentrum of maar een inzamelpunt waar de accu kan worden gerecycled.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanner de lader waarneemt dat een accu te warm of te koud is, worden onmiddelijk een Hot/Cold Delay gestart en worden het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu. Een koude accu za minder snel opladen dan een warme accu. De accu za minder snel opladen gedurende gehele laadcylus en zar nicht op maximale snelheid opladen, ook nicht als de accu warmer worden.

De accu in het apparaatplaatsen en eruit nemen

De accu plaatsen (Afb. C)

Steek de accu (4) in de voet van het gereedschap en duw tot u een klik hoor (Afbeelding C).
ControllerDat de accu geheel op z'n plaats zit en goed is vergrendeld.

De accu uitnemen (Afb. D)

Druk op de accuvrijgaveknop (4a) zoals worden getoond in Afbeelding D en trek de accu (4) uit de voet van het gereedschap.

Montage

Waarschuwing! Let er vór aanvang van de montage op dat het apparaat is uitgeschakeld en de accu is uitgenomen.

Schuargaasplaatsen (Afb.E)

Houd het gereedschap vast met de schuurzool maar boven gericht.
Plaats het schuurgaas (6) op de schuurzool en zorg er waar bij voor dat de gaten in het gaas aansluten op de gaten in de zool.

Schuurpapierplaatsen (Afb. F - als optie verkrijgbaar accessoire)

Maak de twee extra ruitvormige punten (8) los van het schuurpapier (7).

De ruitvormige sunt (8) kan worden omgedraaid en worden verrangen wanner deze is versleten.

Wanner het voorste gedeelte van de punt (8) is versluten, maakt u het los van het vel schuurpapier, draait u het om en drukt u het wee tergen de schuurzool.
Wanner de gehele punt is versleten, verwijdert u deze van de schuurzool en staat u een neue punt.

Controleer dat u het juiste schuurpapier gebruikt, zDat het schuurstof zo goed möglichk worden opgevangen.

De ruitvormige sunt verrangen (Afb. G)

Vervang de ruitvormige punct (9).
Plaats de schroef (10) wee en zet vast.

Stofcassetteplaatsen en verwijderen (Afb.H)

Schuif de stofcassette (2) op de connector (2a) en zorg ervoor dat de cassette stevig vastzit.
Wilt u de stofcassette verwijderen dan trekt u deze maarachten en van het achterste gedeelte van het gereedschap af.

Gebruik van het apparatus

Waarschuwing! Laat het gereedschap op zich eigengen sleidwerken. Overbelast het gereedschap Niet.

In- en uitschakelen

Schakel het gereedschap in door aan/uit-schakelaar (1)\ haar voren maar stand I te drukken.
Schakel het gereedschapuit door aan/uit-schakelaar (1)
haar achefteren maar stand O te drukken.

Onderhoud

Uw gereedschap is ontworpen om gedurende een lange periode te functioneren met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Waarschuwing! Schakel de machine uit en haal de stekker uit het stopcontact of neem de accu uit, voordat u onderhouduitvoert.

Reinig regelmatig de ventilatieopengingen van het gereed-schap met een zachte borstel of droge doeck.
Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik Niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's waarop dit symbol is aangebracht, mogen nicht bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die{kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen.

Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatatie is beschikbaar op www.2helpU.com

Technische gegevens

		FMCW210
Ingangsspanning	Vdc	18
Trillingen (onbelast)	min-1	12000
Omlopen (onbelast)	min-1	12000
Oppervlak schurzool	mm2	8866
Gewicht kg		0,88

Accu		FMC687L
Spanning	VDC	18
Capaciteit	Ah 2,0
Type		1
Lader		90608625
Ingangsspanning	VAC	230
Uitgangsspanning	VDC	18
Laadstroom	mA 2000

LDA(geluidsdruk) 68 dB(A), Onzekerheid (K) 3 dB(A)

LWA(geluidsvermogen) 79 dB(A), Onzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Waarde trillingsemissie (hoofhandgreep) (ah) 5,9 m/s2, onzekerheid (K) 1,5 m/s2Waarde trillingsemissie (hulphandgreep) (ah) 7,3 m/s2, meetonzeker-heid (K) 1,5 m/s2

EG conformiteitsverklaring

RICHTLIJN VOOR MACHINES

FMCW210 - Schuurmachine

NEDERLANDS

(Vertaling van de originele instructies)

Stanley Europe verklaart dat deze producten, die worden beschreiben onder "Technische gegevens", voldoen aan: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-4:2009+A11:2011

Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Stanley Fat Max op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en leegt deze verklaring af namens Black & Decker.

R. Laverick

Director of Engineering Stanley Europe, Egide Walschaertsstraat 14-18, 2800 Mechelen, Belgie 17/08/2017

Garantie

Stanley Fat Max heeft vertrouwen in zijn producten en biédt consumenten een garantie van 12 maanden vanaf de datum van aankoop. Deze garantie vormt een aanvulling op uw wettelijkrechten en beperken deze Niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanssprak moet uw aanssprak in overeenstemming zichen met de Voorwaarden en Condities van Stanley Fat Max en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geauthoriseerde reparatiemonteur. Voorwaarden en condities van de 1-jarige garantie van Stanley Fat Max en het adres van de vestiging van het geautorisierde reparatiecentrum bij u in de buurt, kutu vinden op internet op www.2helpU.com, of door contact op te nemen met het Stanley Fat Max-kantoor terplaatse, op het adres dat in deze handleiding worden vermeld.

Bezoek once website www.stanley.eu/3, waar u uw nieuwe Stanley Fat Max-product=kunt registeren en informatie kunt vinden over十几年 producten en speciale aanbiedingen.

Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgium

17/08/2017

Garanti

Stanley Fat Max er trygg på kvaliteten av produitene sine og tilbyr en 12 maneders garanti fra kjopsdato. Denne garantierklageringen kommer i tilegg til dine lovbestemte rettigheter og er icke i konflikt med disse. Garantien er gyldig innen omradenet tilhorende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

For à ta garantien i bruk mä kravet vare i samsvar med kjopsbetingelsene fra Stanley Fat Max og du mà vise kjopskvittering til forhandleren ell er et autorisert serviceverksted.

Betingelsene for Stanley Fat Max 1 Års garanti og adressen til din nærmeste autoriserte serviceverksted kan du finne på internett under www.2helpU.com, eller ved Å kontakte ditt lokale Stanley Fat Max kontor, adressen er angitt i denen braksanvisingen.

Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgium

17.8.2017

Takuu
