Tipo di prodotto	Levigatrice a batteria
Marca	Stanley Fat Max
Modello	FMCW210
Alimentazione	Batteria agli ioni di litio 18 V CC
Tipo di batteria	FMC687L, 18 V, 2,0 Ah
Caricatore	90608625, ingresso 230 V CA, uscita 18 V CC, 2 A
Velocità a vuoto	12 000 oscillazioni/min
Numero di orbite a vuoto	12 000 orbite/min
Superficie della piastra di levigatura	8866 mm²
Peso	0,88 kg
Livello di pressione sonora (LpA)	68 dB(A), incertezza K = 3 dB(A)
Livello di potenza sonora (LwA)	79 dB(A), incertezza K = 3 dB(A)
Vibrazione impugnatura principale	5,9 m/s², incertezza K = 1,5 m/s²
Vibrazione impugnatura ausiliaria	7,3 m/s², incertezza K = 1,5 m/s²
Materiali levigabili	Legno, metallo, plastica, superfici verniciate
Sicurezza	Doppio isolamento, interruttore on/off, dispositivo di protezione contro i sovraccarichi
Sistema di raccolta polvere	Cassetta per polvere integrata
Accessori inclusi	Fogli abrasivi grana 80, 120, 240; punta a forma di diamante; caricatore; batteria
Garanzia	12 mesi (condizioni generali applicabili)
Uso previsto	Levigatura a secco per utenti professionisti e non professionisti

Domande frequenti - FMCW210 STANLEY

Come installare la batteria sulla levigatrice FMCW210?

Inserire la batteria nel piede dell'utensile fino a sentire un clic. Assicurarsi che sia ben bloccata prima dell'uso.

Come ricaricare la batteria della levigatrice?

Collegare il caricatore a una presa adatta, quindi inserire la batteria. La spia lampeggia durante la carica e diventa fissa a carica completata. Ricaricare preferibilmente tra 18 °C e 24 °C.

Come installare un foglio abrasivo sulla piastra?

Posizionare il telo abrasivo sulla piastra allineando i fori del foglio con quelli della piastra. Per i fogli con punte diamantate, inserire le punte nelle fessure previste.

Come sostituire la punta a forma di diamante?

Svitare la vite di fissaggio, rimuovere la punta usurata, quindi installare una nuova punta e riavvitare saldamente. È possibile anche capovolgere la punta per utilizzare l'altro lato.

Come utilizzare la cassetta per polvere?

Far scorrere la cassetta sul raccordo posteriore dell'utensile finché non è saldamente trattenuta. Per svuotarla, tirarla verso il retro per rimuoverla.

Quali materiali posso levigare con questa levigatrice?

Questa levigatrice è progettata per levigare legno, metallo, plastica e superfici verniciate. Non utilizzare su magnesio.

Quali sono le importanti istruzioni di sicurezza?

Indossare sempre occhiali protettivi e una mascherina antipolvere. Mantenere l'area di lavoro pulita e ben illuminata. Evitare il contatto con liquidi infiammabili.

Come pulire l'utensile dopo l'uso?

Pulire regolarmente le aperture di ventilazione con una spazzola morbida o un panno asciutto. Utilizzare un panno umido per il carter motore, senza detergenti abrasivi.

Cosa fare se la batteria non si ricarica?

Verificare che la presa funzioni, che la temperatura ambiente sia tra 18 °C e 24 °C e che il caricatore sia correttamente collegato. Se il problema persiste, contattare un centro di assistenza autorizzato.

Qual è la durata della garanzia Stanley Fat Max?

Stanley Fat Max offre una garanzia di 12 mesi dalla data di acquisto, nei limiti delle condizioni generali. Conservare la prova d'acquisto.

MANUALE UTENTE FMCW210 STANLEY

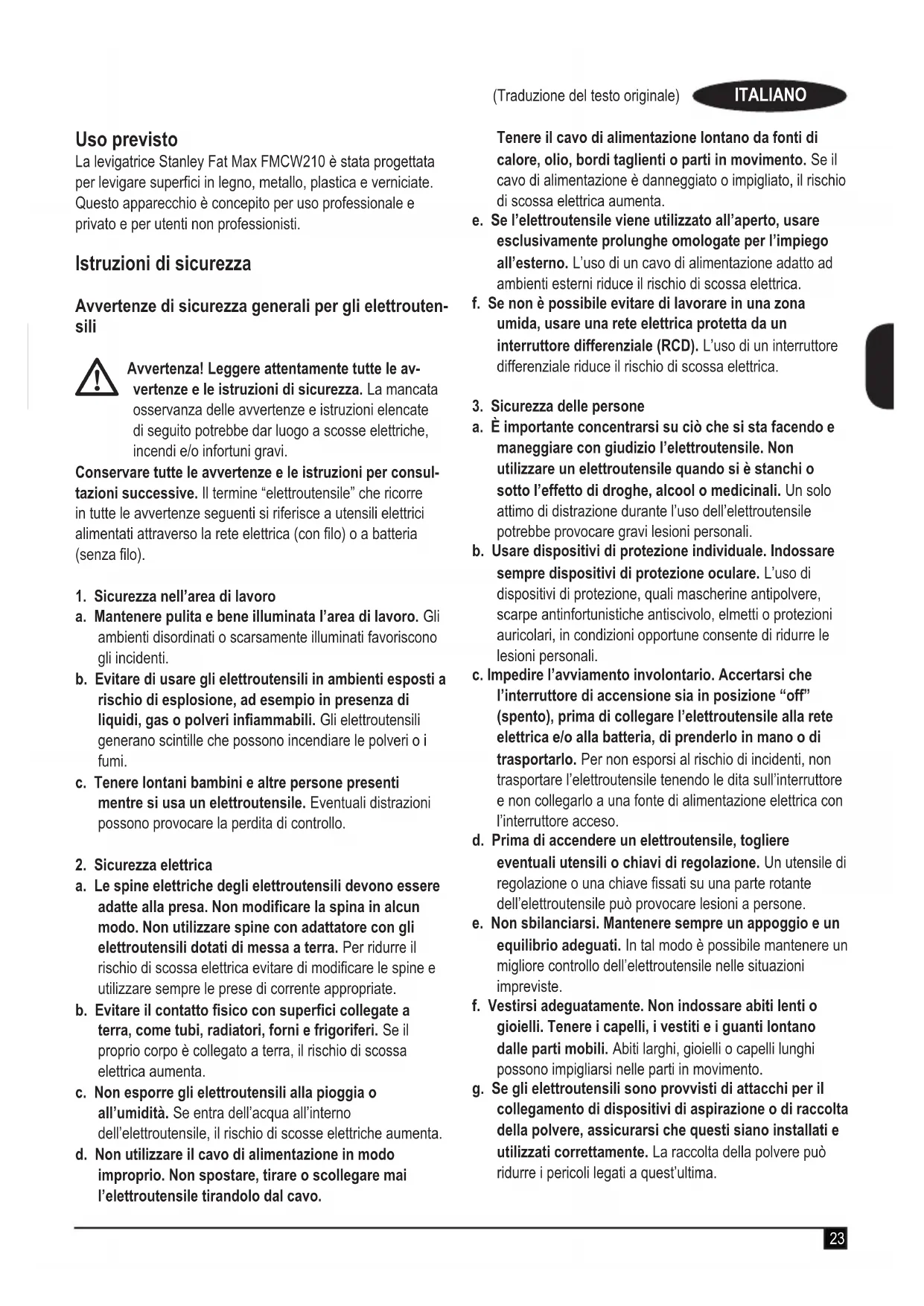

La levigatrice Stanley Fat Max FMCW210 è stata progettata per levigare superfici in legno, metallo, plastica e verniciate. Questo appearecchio è concepito per uso professionale e privato e per utenti non professionisti.

Istruzioni di sicurezza

Avverenze di sicurezza generali per gli elettROUTensili

Avvertenza! Leggere attendamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebber dar luogo a scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le avventenze e le istruzioni per consul- tazioni successive. Il termine "elettroutensile" che ricorre in tutte le avventenze seguenti si riferisce a utensili elettrici alimentatiattraverso la rete elettrica (con filo) o a batteria (senza filo).

1. Sicurezza nell'area di lavoro
   a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
   b. Evitare di usare gli eletttroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli eletttroutensili generano scintille che possono incendiare le polveri o i fumi.
   c. Tenere lontani bambini e altre persone presente quando si usa un elettROUTensile. Eventuali distrazioni potso sono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine elettriche degli elettROUTensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con gli elettROUTENSili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzato sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornì e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumento.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se entra dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.
d. Non utilizzato il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile tirandolo dal cavo.

Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumento.

e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, usare una rete elettrica protetta da un interrottore differenziale (RCD). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o quello l'effetto di droghe, alcohol o medicinali. Un solo attimo di disturazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.
b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione oculare. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche anticiscivolo, elmetti o protezioni auricolari, in condizioni opportune consente di ridurre le lesions personali.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia in posizione "off" (spento), prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso.
d. Prima di accendere un eletttroutensile, togliere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'eletttroutensile vuo provocare lesioni a persona.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possible Maintainere un migliorare controlo dell'elettroutensile nelle situazioni impreviste.
f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano delle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettROUTENSili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati eutilizzati correttamente. La raccolta della polvere può ridurre i pericoli legati a quest's ultima.

1. Uso e cura dell'elettroutensile
   a. Non sovraccaricare I'eeltroutensile. Utilizzar I'eeltroutensile adatto per il lavoro da esegu
   L'electrontroutensile correto funzionera meglio e in modo più sicuro, seutilizzato alla velocità per cui è stato progettato.
   b. Non utilizzato l'elettroutensile se l'interruttore è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
   c. Scollegare la spina alla presa di corrente e/o il pacco batteria dall'elettROUTensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino.
   Queste misure di sicurezza preventive riducono il rischio di azionare accidentally l'elettROUTensile.
   d. Quando non vengono usati, gli eletttroutensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'eletttroutensile a persona inesperte o che non abbiano fatto le presenti istruzioni d'uso. Gli eletttroutensili sono pericolosi in mano a persona inesperte.
   e. Sottoporre gli eletttroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compensettere il funzionamento dell'eletttroutensile. Se danneggiato, far riparare l'eletttroutensile prima dell'uso. Molti incidenti sono provocati da eletttroutensili non sottomosti a corretta manutenzione.
   f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilità il controllo.
   g. Utilizzare l'electrontensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'eletttroutensile per impieghi diversi da quelli previsti cui dovrare luogo a situazioni di pericolò.
2. Uso e cura degli eletttroutensili a batteria
   a. Ricaricare la batteria utilizzando esclusivamente il caricabatterie l'alimentatore specificato dal fabbricante.
   Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d'incendio se usato con una batteria diversa.
   b. Usare gli elettroutensili esclusivamente con i pacchi batteria specificamente progettati per gli stessi. L'impiego di batterie di tipo diverso potrebbe provocare i rischio di lesioni a persone e incendi.
   c. Quando il battery pack non viene usato, tenerlo lontano da altri oggetti metallici tipo graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole

dimensioni, che potrebbero cortocircuitare un morsetto con l'altro. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare uszioni o un incendio.
d. In condizioni di sovraccarico, dai pacchi batteria potrebbe fuoriuscire del liquido: evitare di toccarlo. In caso di contatto occidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce alla batteria può causare irritazioni o usioni.
6. Assistenza
a. Fare ripareare l'elettROUTensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In quello modo sare possibile mantenere la sicurezza dell'elettROUTensile.

Altre avventenze di sicurezza riguardanti gli elettroutensili

Avvertenza! Ulteriori avvertenze di sicurezza per le levigatrici

Avvertenza! Il contatto o l'inalazione della polvere generata dalla levigatura potrebbe nuocere alla salute dell'operatore e delle eventuali altre persone presenti. Indossare una mascherina antipolvere specifica per polveri e fumi e accertarsi cheanche le persone presenti nell'area di lavoro o che vi entrano siano adeguamente protetti.

Tenere l'elettROUTENSILE afferrando le impugnature isolate se vi è la possibilità che l'accessorio di levigatura possa venir a contatto con fili elettrici nascosti o con il cavo di alimentazione. Il contatto tra l'accessorio e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettROUTENSILE e potrebbe esporre l'operatore a scosse elettriche.
Usare morphe o altri metodi pratici per fissare e sostenere il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.

Avvertenza! Prestare particolare attenzione durante la levigatura di alcuni tipi di legno (es. faggio, quercia) e di metalli che potrebbero generare polveri tossiche. Indossare una maschera anti-polvere appositamente progettata per proteggere delle polveri e dai fumi tossici e assicurarsi che sono le persone che si trovano all'interno dell'area di lavoro o che stiano perentravsi siano protette.

Avvertenza! Quando si levigano metalli ferrovi, lavorare in una zona ben ventilata. Non usare l'elettROUTENSILE vicino a liquidi infiammabili, gas o polvere. Le scintille o le particelle calde generati alla levigatura o l'arco elettrico prodotto delle spazzole del motore potrebbero incendiari i materiali combustibili.

Avverenza! Non levigare il magnesio! Comporta il rischio di incendi o esplosioni.

Dopo la levigatura, rimuovere tutte la polvere.
L'uso previsto è indicato nel presente manuale di istruzioni. Se questo elettrotensile viene impiegato con accessori o per usi diversi da quelli ragcomandi nel presente manuale, potrebbero verificarsi lesioni personali e/o danni alle cose.

Precauzioni per la levigatura di superfici verniciate

Avvertenza! Osservare le norme di sicurezza previste per la levigatura di superfici levigate. Prestare particolare attenzione a quando segue:

Se possibile,utilizzare sempre un aspirapolvere per rac-cogliere la polvere.
Fare molto attenzione quando si levigano vernici che probabilitmente contengono piombo e la cui polvere può essere tossica:

Vietare l'ingresso nell'area di lavoro a bambini o donne in gravidanza.
Tutte le personne che accedono all'area di lavoro devono indossare una mascherina specifica per fumi e polveri di vernice a base di piombo.
Non mangiare, bere o fumare nell'area di lavoro.

Smaltire polvere e rifiuti adottando le necessarie misure di sicurezza.

Sicurezza altrui

Questo appearecchio non è destinato per l'uso da parte di persona (compresi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsable della loro sicurezza.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Rischi residui.

L'utilizzo dell'apparecchio più comportare rischi residui non necessariamente riportati nelle presenti avventenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
lesioni causate o subite durante la sostituzione di parti, lame o accessori;
lesions cause dall'impiego prolongato di un appearecchio (quando si utilizza qualsiasi appearecchio per lunghi periodi, accertarsi di fare regolamente delle pause);
menomazioni uditive;
rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'apparecchio (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metod di test standard previsto alla normativa EN 60745 e posso sono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'eletttroutensile può variarde da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può essere altre quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE destinata alla protezione delle persone che utilizzato regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato,或者其他 penere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Altre instruzioni di sicurezza per batterie e caricabatterie Batterie

Non tentare mai di aprire le batterie per alcun motivo.
Non lasciare che la batteria si bagni.
Non conservare la batteria in luoghi dove la temperatura potrebbe superare i 40^
Caricare la batteria solo a temperature ambientali comprese tra 10^ e 40^ .
Caricare la batteria esclusivamente con il caricabatterie fornito in dotazione con l'eeltroutensile.
Per lo smaltimento delle batterie, seguire le istruzioni fornite alla sezione "Protezione dell'ambiente".

Non tentare di caricare batterie danneggiate.

Caricabatterie

Usare il caricabatterie BLACK+DECKER solo per caricare la batteria dell'elettroutensile con il quale è stato fornito. Altre batterie potrebbero scoppiare causando lesioni alle persone e danni alle cose.
Non tentare mai di ricaricare batterie non ricaricabili.
Fare sostituire immediatamente i cavi di alimentazione difettosi.
Non lasciare che il caricabatterie si bagni.
Nonaprireilcaricabatterie.
Non introdurre oggetti nel caricabatterie.

Il caricabatterie è destinato all'uso in ambienti chiusi.

Leggere il presente manuale d'uso prima dell'impiego.

Etichette sull'elettROUTensile

Sull'elettroutensile compaioni i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di lesioni personali, l'operatore deve leggere il manuale di istruzioni.

Indossare una maschera anti-polvere.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'életttroutensile rende superfluo il filo di terra. La fornitura del voltaggio e della corrente deve essere conforme alle specifiche indicate sulla targa.

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Stanley Fat Max autorizzato in modo da evitare eventuali pericoli.

Caratteristica

Questo apparecchio presente alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Cassetta di raccolta della polvere
3. Base di levigatura
4. Accessorio a puntale
5. Batteria

Accessor

Gli accessori forniti con la levigatrice dipendono dal modello acquistato.

Tutti gli accessori elencati di seguito sono disponibili nella sua gamma. Se si desidera un accessorio elencato di seguito, ma non fornito con la levigatrice, si prega di visitare il site web all'indirizzo www.blackanddecker.eu. Le prestazioni dell'eletttroutensile dipendono dall'accorso usato. Gli accessori Stanley FatMax sono fabbricati secondo standard qualitativi elevati e sono stati progettati per ottenere le migliorie prestazioni dall'eletttroutensile. Utilizzando questi accessori si otterrà il meglio dall'eletttroutensile.

Articolo Desrzizione

Foglio abrasivo a maglia grana 240. Per una finitura accurata durante la levigatura di particolari di grande dimensioni.

(parte numero X39132-XJ)

Foglio abrasivo a maglia grana 120. Per una finitura media durante la levigatura di particolari di grande dimensioni.

(parte numero X39127-XJ)

Foglio abrasivo a maglia grana 80.

Per una finitura grossolana durante la levigatura di particolari di grande dimensioni.

(parte numero X39122-XJ)

Carta abrasiva grana 240 per particolari di grande dimensioni con due punte di ricambio.

Per una finitura accurata durante la levigatura di particolari di grande dimensioni.

(parte numero X31019-XJ)

Carta abrasiva grana 120 per particolare di granidi dimensioni con due punte di ricambio.

Per una finitura media durante la levigatura di particolari di grande dimensioni.

(parte numero X31009-XJ)

Carta abrasiva grana 60 per particolari di grande dimensioni con due punte di ricambio.

Per una finitura grossolana durante la levigatura di particolari di grande dimensioni.

(parte numero X31039-XJ)

Articolo Descrizione

Foglio di carta abrasiva grana 120 per puntale per particolari.Per una finitura media durante la levigatura dei particolari.(pare numero X3277-XJ)

Procedura di carica (Fig. A)

I caricabatterie Stanley Fat Max sono progettati per caricare i pacchi batteria Stanley Fat Max.

Collegare il caricabatterie (5) a una presa di corrente adatta prima di inseire la batteria (4).
Inserire la batteria (4) nel caricabatterie (5), come illustrato nella Figura A.
II LED (5a) lampeggia jusqu'la ricarica e in corso.
Il completeness della carica sera indicato dal LED (5a) che rimane continuamente acceso.

La batteria a quel punto è Completely carica e cui essere utilizzata in subito o lasciata nel caricabatterie.

Nota: ricaricare le batterie scariche al più presto après l'uso, altrimenti la loro durata potrebbe diminuire notevolmente.

Per la massima durata delle batterie, non lasciarle scaricare completeness.

Consigliamo di ricaricare le batterie dello impiego.

Batteria lasciata nel caricabatterie

Il caricabatterie (5) e il pacco batteria (4) possono essere lasciati collegati con il LED sempre acceso.

Il caricabatterie manterrà il pacco batteria come nuovo e completenesse carico.

Note importanti riguardanti la ricarica

• É possibile ottener la massima durata e prestazioni ottimali se la batteria viene caricata con una temperatura dell'aria è compresa tra 18^ e 24^ (65-75°F). NON caricare la batteria a una temperatura dell'aria inferiore a +4,5^ (+40°F) o superiore a +40,5^ (+105°F). Questo fatto è importante e consentirà di evitare gravi danni al pacco batteria.
• Il caricabatterie e la batteria possono diventare caldi al fatto durante la carica. è un fatto normale che non indica la presenza di problemi. Per facilitare il raffreddamento della batteria dopo l'uso, evitare di posizionare il caricabatterie o il pacco batteria in un ambiente caldo, come ad esempio un capannone di metallo o un rimorchion non isolato.
  Se la batteria non si ricarica correttamente:

controllare la presenza di corrente nella presa collegandovi una lampada o appearecchio simile;
verificare se la presa è collegata ad un interrottore dell'impliano di illuminazione e si spegne quando si spegne la luce;

(Traduzione del testo originale)

spostare il caricabatterie e la batteria in un luogo in cui la temperatura dell'aria circostante è di circa 18 - 24^ (65 - 75^)
Se i problemi di carica persistono, portare l'elettROUTensile, la batteria e il caricabatterie presso il centro di assistenza di zona.

La batteria deve essere sostituita se non riesce a produrre energia a sufficientza per svolgere lavori che prima venivano eseguiti confacility. NON CONTINUARE a usarla in queste condizioni.Seguire la procedura di carica. Eanche possibile caricare una batteria parzialmente utilizzata ogni volta che si desidera essere alcun effetto negativo sulla batteria stessa.
Materiali estranei di natura conducittiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche, devono essere tenuti lontano delle cavity del caricabatterie. Staccare sempre il caricabatterie alla presa di corrente quando la batteria non è inserita. Staccare il caricabatterie alla presa di corrente prima di iniziare a pulirlo.
Non immershere nessuna parte dell'elettrodomestico in acqua o in altre sostenze liquide.

Avvertenzal Non far penetrare alcun liquido all'interno del caricabatterie. Non tentare mai di aprire la batteria per alcun motivo.

Se l'involucro in plastica della batteria si rompe o si crepa, portarlo presso un centro di assistenza per il suo riciclaggio.

Diagnostica del caricabatteria (Fig.B)

Per conoscere lo stato di carica della batteria fare riferimento agli indicatori illustrati nella Figura E.

Batteria guasta

Se compare un simbolo di batteria guasta che lampeggia, non continuare a caricare la batteria. Portarla presso un centro di assistenza o un soglio di raccolta per il riciclaggio.

Ritardo batteria calda/fredda

Quando il caricabatterie rileva una batteria troppo calda o troppo fredda, avvia automaticamente un ritardo per batteria calda/fredda, sospendingo la carica finché la batteria non ha raggiunto la temperatura adeguata. Il caricabatterie passa quindi automaticamente alla modalità di carica. Questa funzione garantisce la massima durata della batteria. Una batteria fredda si carica a una velocità inferiore rispetto a una batteria calda. La batteria ricarica a una velocità rallentata per tutto il ciclo di caricamento e non torna alla velocità di carica massimaanche se si scalda.

Inserimento e rimozione della batteria dall'elettroutensile

Per installare la batteria (Fig. C)

Inserire la batteria (4) nell'apparecchio finché non si sente un cli (Figura. C).
Assicurarsi che la batteria sia inserta a fondo e completeness bloccata in posizione.

Per rimuovere la batteria (Fig.D)

Premere il pulsante di rilascio della batteria (4a) come indicate in figura D ed estrarre il pacco batteria (4) dall'utensile.

Assemblaggio

Avverenza! Prima di assempiarlo, assicurarsi che l'eeltroutensile sua spento e che la batteria sua stata rimossa.

Montaggio dei fogli abrasivi a maglia (fig. E)

Tenere l'eeltroutensile con la base di levigatura rivolta.
verso I'alto.
Posizione il foglio abrasivo (6) sulla base di levigatura, verificando che i fori presenti su diesso siano allineati con quelli della base.

Montaggio dei fogli abrasivi standard (fig. F - Accessorio opzionale)

Staccare le autre due punte romboidali (8) dal foglio abrasivo (7).

La punta romboidale (8) cui estere invertita e sostituita quando è usurata.

Quando la parte anteriore della punta (8) è consumata, staccarla dal foglio, girarla e fissarla di nuovo alla base.
Quando tutte la punta è consumata, rimuoverla alla base di levigatura e sostituirla con una punta nuova.

Per agevolare la raccolta della polvere, utilizzare il tipo di carta abrasiva più adatto.

Ripositionamento della punta romboidale (Fig. G)

Ripositionare la punta romboidale (9).
Ripositionare e serrare la vite (10).

Montaggio e rimozione della cassetta di raccolta della polvere (fig. H)

Infilare la cassetta di raccolta della polvere (2) sul connetore (2a) e accertarsi che sua saldamente posizionata.
Per rimuovere la cassetta di raccolta della polvere, tirarlo indietro e staccarla.

Utilizzo

Avvertenza! Lasciare che l'eletttroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Accensione sperimento

Per accendere l'eeltroutensile, far scorrere in avanti l'interruttore di accensione (1) (posizione I).
Per spegnere l'electroutensile, far scorrere indietro l'interruttore di accensione (1) (posizione O).

Manutenzione

Questo elettrotensile è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire operazioni di manutenzione, spagnere l'electrontrutensile ed estrarre la spina alla presa di corrente o rimuovere la batteria.

Le prese di ventilazione dell'eletttroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
- Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici normali.

Essi contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie attenendosi alle dispos-sizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

		FMCW210
Tensione in ingresso	\( V_{dc} \)	18
Oscillazioni (a vuoto)	\( min^{-1} \)	12000
Rotazioni (a vuoto)	\( min^{-1} \)	12000
Superficie della base di levigatura	\( mm^2 \)	8866
Peso kg		0.88

Batteria		FMC687L
Tensione	VDC	18
Capacità	Ah 2,0
Tipo		1
Caricabatterie		90608625
Tensione in ingresso	VAC	230
Tensione erogata	VDC	18
Corrente	mA 2000

LpA (pressione sonora) 68 dB(A), Incertezza (K) 3 dB(A)

LWA (potenza sonora) 79 dB(A), Incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Valore emissioni vibrazioni (impugnatura principale) (a1) 5,9 m/s2, incertezza (K) 1,5 m/s2

Valore emissioni vibrazioni (impugnatura ausiliaria) (a2) 7,3 m/s2, incertezza (K) 1,5 m/s2

Dichiarazione di conformità CE DIRTTIVA MACCHINE

FMCW210 - Levigatrice

Stanley Europe dichiara che quosti prodotti descriitti al paragrafo "Dati tecnici" sono conformi a:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-

4:2009+A11:2011

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Stanley Fat Max al seguente indirizzo oppure consultrare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di quello documento technique e rilascia但这a dichiarazione periconto di Black & Decker.

R. Laverick

Direttore tecnico Stanley Europe,

Egide Walschaertsstraat14-18,

2800 Mechelen, Belgio

17/08/2017

Garanzia

Stanley Fat Max è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e condizioni Stanley FatMax e sare necessario presentare la prova di acquisto al venditore o all'agente riparatore autorizzato.

I Termini e condizioni della garanzia Stanley FatMax di 1 anno e la sede del technique riparatore autorizzato più vicino sono consultabili online sul site web www.2helpU.com oppure contattando la sede Stanley FatMax di zona all'indirizzoindicato in questo manuale.

Visitare il nostro site web www.stanley.eu/3 per registrar il prodotto Stanley FatMax appena acquistato e ricevegli aggiornamenti sui nuovi prodotti e le offerte speciali.

Il doppio isolamento di cui è provvisto l'eeltroutensile rende superfluo il filo di terra. La fornitura del voltaggio e della corrente deve essere conforme alle specifiche indicate sulla targa.
